15313 - Orologio Lotus - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Orologio da polso
Marca	Lotus
Modello	15313
Calibro	FS00 / FS01
Dimensioni del movimento	23,7 x 22 mm (tra 3H e 9H)
Spessore del movimento	4,13 mm (FS00) o 4,28 mm (FS01)
Alimentazione	Batteria SR626SW, durata 2 anni (con 1 h/giorno di cronografo)
Precisione	±20 secondi al mese in condizioni normali
Frequenza del quarzo	32 768 Hz
Funzioni	Ora, data, cronografo 1/1 sec fino a 1 ora, tachimetro
Tipo di cronografo	Azzeramento con salvataggio su batteria
Regolazione dell'ora	Estrarre la corona in posizione 2 (arresto secondi)
Regolazione della data	Estrarre la corona in posizione 1, ruotare in senso orario
Azzeramento del cronografo	Premere il pulsante B
Azzeramento delle lancette del cronografo	Premere il pulsante A in posizione corona 2
Tachimetro	Misura della velocità fino a 60 secondi
Manutenzione	Non spingere la corona durante l'azzeramento del cronografo
Riciclo	Raccolta differenziata RAEE (rifiuti di apparecchiature elettriche ed elettroniche)

Domande frequenti - 15313 Lotus

Come regolare l'ora sul mio orologio Lotus 15313?

Estrarre la corona fino alla seconda posizione (posizione 2). La lancetta dei secondi si ferma in posizione [0]. Girare la corona per regolare le lancette delle ore e dei minuti. Ripremere la corona nella posizione normale.

Come regolare la data?

Estrarre la corona fino alla prima posizione (posizione 1). Girare la corona in senso orario per regolare la data. Evitare di regolare la data tra le 21:00 e l'1:00 per garantire un cambio corretto il giorno successivo.

Cosa fare se la data non cambia correttamente?

Assicurarsi di non regolare la data tra le 21:00 e l'1:00 circa. Se il problema persiste, riportare la corona in posizione normale e riprovare dopo aver avanzato l'ora. Consultare il manuale per maggiori dettagli.

Come usare il cronografo?

Il cronografo misura fino a 1 ora con unità di 1/1 secondo. Premere il pulsante A per avviare e fermare. Premere il pulsante B per azzerare. Le lancette tornano in posizione [0].

Come azzerare il cronografo?

Dopo aver fermato il cronografo, premere il pulsante B per riportare le lancette a zero. Se la lancetta dei secondi non torna esattamente a [0], eseguire la procedura di riposizionamento (estrarre la corona in posizione 2, premere A per regolare).

Cosa fare se la lancetta del cronografo non torna a zero?

Estrarre la corona fino alla seconda posizione. Premere il pulsante A per avanzare la lancetta fino alla posizione [0]. Tenere premuto il pulsante per un avanzamento rapido. Una volta regolata, impostare l'ora e ripremere la corona.

Come usare il tachimetro?

Il tachimetro misura la velocità media. Avviare il cronografo all'inizio della misurazione e fermarlo dopo 1 km. La lancetta dei secondi indica la velocità sulla scala del tachimetro. Ad esempio, 45 secondi per 1 km corrispondono a circa 80 km/h.

Quale batteria usa il mio orologio e quanto dura?

L'orologio utilizza una batteria SR626SW. La sua durata è di circa 2 anni, calcolata su un utilizzo del cronografo di un'ora al giorno. Sostituirla presso un centro autorizzato.

Come mantenere il mio orologio?

Evitare di spingere la corona mentre la lancetta del cronografo torna a zero. Pulire con un panno morbido. Proteggere da urti e umidità. Per il riciclo, depositarlo in un punto di raccolta RAEE.

Cosa fare a fine vita dell'orologio?

In conformità con la normativa RAEE, non gettare l'orologio nei rifiuti domestici. Depositarlo in un punto di raccolta differenziata o presso un punto vendita autorizzato Lotus per il riciclo.

MANUALE UTENTE 15313 Lotus

MANUALE DI FUNZIONAMENTO

CRONOGRAFO

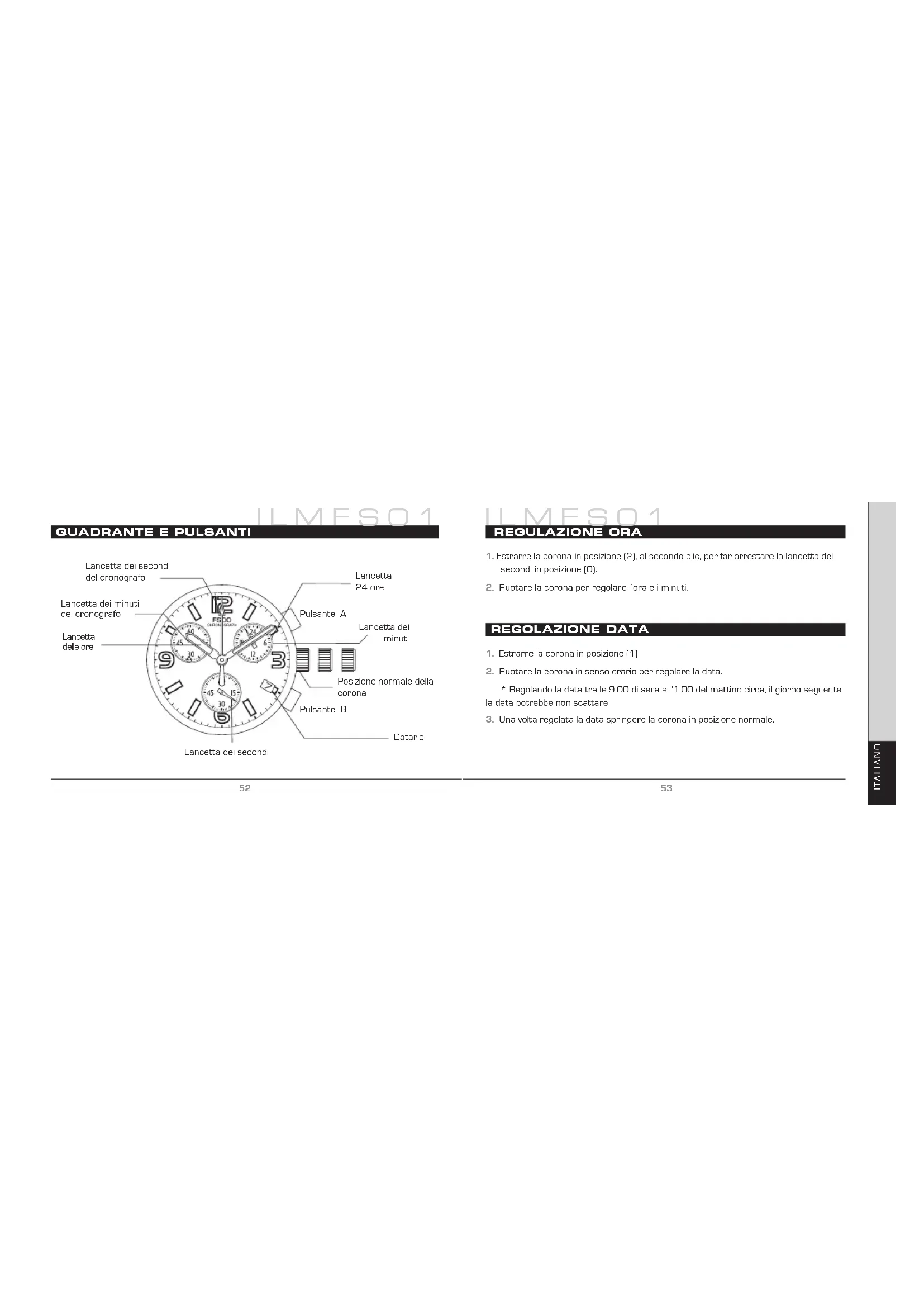

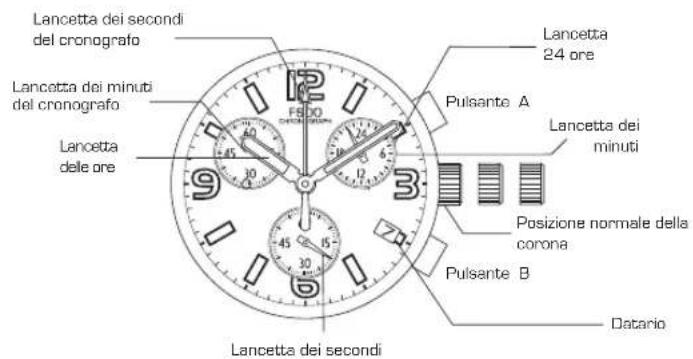

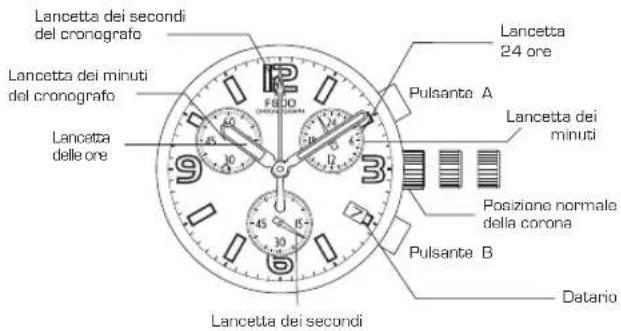

Quadrante e pulsanti 52

Regolazione ora 53

Regolazione data 53

1. Estrarre la corona in posizione [2], al secondo cig, per far arrrestare la lancetta dei secondi in posizione [0].
2. Ruotare la corona per regolare I'ora e i minuti.

REGOLAZIONE DATA

1. Estrarre la corona in posizione [1]
2. Ruotare la corona in senso orario per regolare la data.
3. Regolando la data tra le 9.00 di sera e l'1.00 del mattino circa, il giorno seguente la data potrebbe non scattare.
4. Una volta regolata la data springere la corona in posizione normale.

USO DEL CRONOGRAFO

ILMESO1

USO DEL CRONOGRAFO

Il cronografo misura e visualizza il tempo in unità 1/1 di secondo fino ad un massimo di un'ora.

1. Dgni volta che si preme il pulsante [A] si può arrestare o reiniziare ilcronografo
2. Per azzerario premere il pulsante [B] le lancette dei minuti e dei secondi del cranografo tornano in posizione (O)

[Azzerare il cronografoancheafteravestituito la batteria]

USO DEL CRONOGRAFO

Se una volta azzerato il cronografo la lancetta dei secondi del cronografo non torna in posizione [O] dei secondi, così come"After sostenuito la batteria è necessario esguire il segunte procedimento.

1. Estrarre la corona in posizione [2].
2. Premere il pulsante (A) per regolare la lancetta dei secondi del cronografo in posizione (O).
3. Mantenendo premuto il pulsante [A] le lancetta del cronografo avanzano rapidamente.
4. Una volta regolare le lancette sullo zero azzerare l'ore e spingere la corona in posizione normale.

*Non rimettere la corona in posizione normale nelle lancetta dei secondi del cronografo torna in posizione (0) [12.00].

Quando si rimette la corona in posizione normale la lancetta si ferma. Il cranografo riconisce tali posizioni come positizioni [O] [12.00]

ILMESO1

USO DEL CRONOGRAFO

TACHIMETRO

TACHIMETRO

• Il tachimetro è l'apparecchio utilizzato per misurire la velocità di un'automobile. Basandosi sui secondi impegati da un'automobile per percorre che la distance di 1 Km il contagatore è in grado di calcolo appressimativamente la velocità media all'ora del veicolo durante un data tragitto [la misurazione massima del tachimetro è di BO secondi].
• Se il cronografo viene awiato all'inizio della misurazione del tratto e lo si ferma dopo 1 Km. è possibile determinare la velocità media all'ora in base alla posizione della lancetta dei secondi.
• Se l'automobile parcorre un相对较 di 1 Km in 45 secondi la velocità media all'ora durante il tragitto sare di 80 Km.

SPECIFICAZIONI BASICHE

• Da confirmare aussiie al grafico riguardante il movimento in allegato

Calbro FS00 FS01
Pulsante	Inclinato Parallelq
Misura Linea* [mm]	10 - 1/2 F 23,7 x 22 mm [3H - 9H]
Data	0
Altezza totale	4,13 mm 4,28 mm
Immagine [angolo posizione pulsante]	Inclinato Parallelq
Pile e durata SR626SW altri*

* usando il cronografo per 1 ora al giorno

ILMESQ1

SPECIFICAZIONI BASICHE

[Ora standard]

Tipodi quarzo Diapason incristallo di quarzo

Frequenza: 32.768 Hz.

Precisione: ± 20 secondi al mese se indossato in condizioni

normali

[Peso di equilibrio delle lancette]

Lancetta dei minuti: Max. 0,4 N.m

Lancetta dei secondi:Max.0.035N.m

Altre lancette piccole:Max.0,02 三 N.m

[Funzione]

CAL. IFMFSO0/O1: Cronografo 1/1 secondi (fino a 59 min. 59 sec.)

Meccanismo di Riawiamento per Risparmio Batteria [PSRM]

Dispositivo di Compensazione per Sovraccarico (OLCD)

Controllo di Freqenza Digitale (DFC) per la regolazione dell'ora.

Ai sensi dei regolamenti relativi alla manipolazione dei rifiuti provenienti da assemblaggi elettrici ed elettronici, i prodotti d'orologeria ormai inutilizzabili devono essere raccolti

separamente per consentire il trattamento. In qualiassi nostro punto vendita o punto di recolta autorizzato troverà gli apposti contentori per lo smaltimento dei componenti del Suor orologio al quarzo. La recolta differenziate, il trattamento, la valorizzazione ed il riciclaggio di tali prodotti contribuiscono alla salvaguardia dell'ambiente ed alla produzione della sua salute.
