Tipo di prodotto	Orologio da polso
Marca	Lotus
Modello	15525
Movimento	Quarzo a diapason (32.768 Hz)
Calibro	FS00 / FS01
Precisione	± 20 secondi al mese
Dimensioni della cassa	23,7 mm x 22 mm (3H-9H)
Altezza totale	4,13 mm (FS00) / 4,28 mm (FS01)
Pila	SR626SW (1,55 V)
Autonomia della pila	Circa 2 anni (con 1 ora di cronografo al giorno)
Funzioni principali	Visualizzazione ore/minuti/secondi, cronografo 1/1 s (max 59 min 59 s), tachimetro, calendario (data)
Configurazione dei pulsanti	Obliqua o parallela a seconda della versione
Materiale del vetro	Non specificato (vetro minerale probabile)
Impermeabilità	Non specificato (evitare il contatto con l'acqua)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Evitare prodotti chimici.
Sostituzione della pila	Far sostituire da un professionista autorizzato.
Riparabilità	Ricambi disponibili presso i centri di assistenza autorizzati.
Rifiuti elettronici	Non gettare nei rifiuti domestici. Depositare in un punto di raccolta o presso un rivenditore autorizzato.
Garanzia	Consultare la garanzia del costruttore fornita con l'orologio.

Domande frequenti - 15525 Lotus

Come regolare l'ora sul mio orologio Lotus 15525 ?

Tirare la corona fino al secondo scatto. La lancetta dei secondi si ferma. Ruotare la corona per regolare le lancette delle ore e dei minuti.

Come regolare la data (calendario) ?

Tirare la corona fino al primo scatto. Ruotarla in senso orario per regolare la data. Evitare di regolare tra le 21:00 e l'1:00 per garantire il cambio corretto il giorno successivo.

Come usare il cronografo ?

Premere il pulsante (A) per avviare e fermare il cronografo. Premere il pulsante (B) per azzerare le lancette. La misurazione avviene per unità di 1/1 secondo fino a 1 ora.

Cosa fare se la lancetta del cronografo non torna esattamente a zero ?

Tirare la corona al secondo scatto. Premere il pulsante (A) per spostare la lancetta dei secondi del cronografo fino alla posizione delle 12. È possibile tenere premuto il pulsante per accelerare. Successivamente, ripremere la corona.

Come usare il tachimetro ?

Avviare il cronografo all'inizio di un percorso di 1 km. Fermarlo dopo aver percorso esattamente 1 km. La lancetta dei secondi indica la velocità media approssimativa sulla scala tachimetrica (es. 45 secondi = circa 80 km/h).

Che pila usa il mio orologio Lotus 15525 e quanto dura ?

L'orologio utilizza una pila SR626SW. La sua durata è di circa 2 anni in uso normale con 1 ora di cronografo al giorno.

Il mio orologio Lotus 15525 è impermeabile ?

Le specifiche non menzionano l'impermeabilità. Si consiglia di evitare il contatto con l'acqua e di non utilizzarlo sotto la pioggia o durante la doccia.

Come pulire il mio orologio ?

Usare un panno morbido e asciutto per pulire la cassa e il cinturino. Non usare prodotti chimici, solventi o detergenti abrasivi.

Dove posso far sostituire la pila ?

Affidare la sostituzione della pila a un orologiaio professionista o a un centro di assistenza autorizzato Lotus per garantire l'impermeabilità e il corretto funzionamento.

Cosa fare in caso di malfunzionamento ?

Consultare prima il manuale completo. Se il problema persiste, contattare un servizio post-vendita autorizzato Lotus. Non tentare di riparare il movimento da soli.

MANUALE UTENTE 15525 Lotus

MANUALE DI FUNZIONAMENTO

CRONOGRAFO

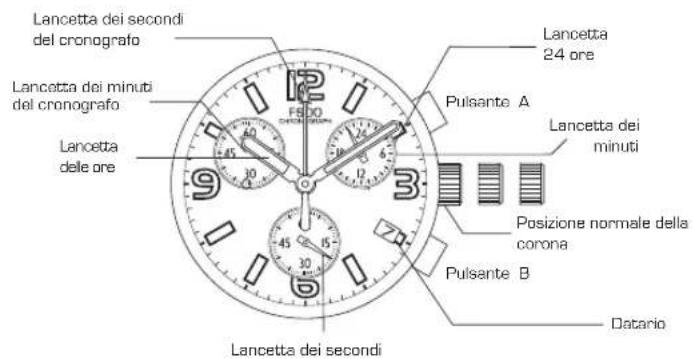

Quadrante e pulsanti 52

Regolazione ora 53

Regolazione data 53

1. Estrarre la corona in posizione [2], al secondo dic, per far arrrestare la lancetta dei secondi in posizione [0].
2. Ruotare la corona per regolare I'ora e i minuti.

REGOLAZIONE DATA

1. Estrarre la corona in posizione [1]

2. Ruotare la corona in senso orario per regolare la data.

3. Regolando la data tra le 9.00 di sera e l'1.00 del mattino circa, il giorno segunte la data potrebbe non scattare.

4. Una volta regolata la data springere la corona in posizione normale.

USO DEL CRONOGRAFO

ILMESO1

USO DEL CRONOGRAFO

Il cronografo misura e visualizza il tempo in unità 1/1 di secondo fino ad un massimo di un'ora.

1. Dgni volta che si preme il pulsante [A] si può arrestare o reiniziare ilcronografo
2. Per azzerario premere il pulsante [B] le lancette dei minuti e dei secondi del cranografo tornano in posizione (O)

[Azzerare il cronografo anche dopo aver sostituito la batteria]

USO DEL CRONOGRAFO

Se una volta azzerato il cronografo la lancetta dei secondi del cronografo non torna in posizione [O] dei secondi,osi come dato aver sostituito la batteria è necessario eseguire il seguente procedimento.

1. Estrarre la corona in posizione [2].
2. Premere il pulsante (A) per regolare la lancetta dei secondi del cronografo in posizione (O).
3. Mantenendo premuto il pulsante [A] le lancetta del cronografo avanzano rapidamente.
4. Una volta regolare le lancette sullo zero azzerare l'ore e spingere la corona in posizione normale.

*Non rimettere la corona in posizione normale nelle lancetta dei secondi del cronografo torna in posizione (0) [12.00].

Quando si rimette la corona in posizione normale la lancetta si ferma. Il cranografo riconisce tali posizioni come positioni [O] [12.00]

ILMESO1

USO DEL CRONOGRAFO

TACHIMETRO

TACHIMETRO

• Il tachimetro è l'apparechio utilizzato per misurire la velocità di un'autormobile.
• Ilasandi sui secondi impiegati da un'autormobile per percormere la distance di 1 Km il cantatore è in grado di calcolo appressimativamente la velocità media all'ora del veicolo durante un dato tragitto [la misurazione massima del tachimetro è di BO secondi].
• Se il cronografo viene awiato all'inizio alla misurazione del tratto e lo si ferma dopo 1 Km, è possibile determinare la velocità media all'ora in base alla posizione della lancetta dei secondi.
• Se l'automobile parcorre un相对较 di 1 Km in 45 secondi la velocità media allora durante il tragitto sare di 80 Km.

SPECIFICAZIONI BASICHE

• Da confirmare aussiie al grafico riguardante il movimento in allegato

Calbro FS00 FS01
Pulsante	Inclinato Parallelq
Misura Linea* [mm]	10 - 1/2 F 23,7 x 22 mm [3H - 9H]
Data	0
Altezza totale	4,13 mm 4,28 mm
Immagine [angolo posizione pulsante]	Inclinato Parallelq
Pile e durata SR626SW altri*

• usando il cronografo per 1 ora al giorno

ILMESQ1

SPECIFICAZIONI BASICHE

[Ora standard]

Tipodi quarzo Diapason incristallo di quarzo

Frequenza: 32.768 Hz.

Precisione: ± 20 secondi al mese se indossato in condizioni

normali

[Peso di equilibrio delle lancette]

Lancetta dei minuti: Max. 0,4 N.m

Lancetta dei secondi:Max.0.035N.m

Altre lancette piccole:Max.0,02 三 N.m

[Funzione]

CAL. IFMFSO0/O1: Cronografo 1/1 secondi (fino a 59 min. 59 sec.)

Meccanismo di Riawiamento per Risparmio Batteria [PSRM]

Dispositivo di Compensazione per Sovraccarico (OLCD)

Controllo di Freqenza Digitale (DFC) per la regolazione dell'ora.

Ai sensi dei regolamenti relativi alla manipolazione dei rifiuti provenienti da assemblaggi elettrici ed elettronici, i prodotti d'orologeria ormai inutilizzabili devono essere raccolti

separamente per consentire il trattamento. In qualiassi nostro punto vendita o punto di recolta autorizzato troverà gli apposti contentori per lo smaltimento dei componenti del Suor orologio al quarzo. La recolta differenziate, il trattamento, la valorizzazione ed il riciclaggio di tali prodotti contribuiscono alla salvaguardia dell'ambiente ed alla produzione della sua salute.
