TCM 711 X - Asciugatrice HOTPOINT-ARISTON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Asciugatrice a condensazione
Marca	Hotpoint-Ariston
Modello	TCM 711 X
Capacità di carico max (cotone)	7 kg
Capacità di carico max (sintetici)	3 kg
Alimentazione elettrica	220-240 V / 50 Hz
Potenza max	Circa 2000-2500 W (secondo targhetta)
Dimensioni (altezza x larghezza x profondità)	Circa 85 x 60 x 60 cm (stima standard)
Peso netto	Circa 40 kg (stima)
Tipo di controllo	Timer meccanico + pulsante avvio
Temperature di asciugatura	Alta (normale) e delicata (bassa)
Programmi	Cotone, sintetici, acrilico, asciugatura a freddo
Riversibilità della porta	Sì
Serbatoio acqua di condensa	Sì, da svuotare dopo ogni ciclo
Filtro lanugine	Sì, da pulire dopo ogni ciclo
Condensatore	Pulizia mensile consigliata
Spia serbatoio pieno	Sì
Fase di raffreddamento	10 minuti prima della fine del programma
Possibilità di scarico diretto	Sì (tubo di scarico)
Classe energetica	Non specificata nel manuale (stima B-C)
Livello sonoro	Non specificato (circa 65 dB stima)
Sicurezza bambini	Non specifica, ma supervisione raccomandata
Paese di fabbricazione	Non specificato (generalmente Italia o Europa dell'Est)

Domande frequenti - TCM 711 X HOTPOINT-ARISTON

Come pulire il filtro lanugine?

Dopo ogni ciclo, aprire la porta, rimuovere il filtro tirando la maniglia, rimuovere la lanugine a mano o sotto acqua corrente, quindi rimetterlo a posto. Non far mai funzionare l'apparecchio senza il filtro.

Come svuotare il serbatoio dell'acqua?

Dopo ogni ciclo, tirare il serbatoio verso di sé, svuotare l'acqua in un lavandino, poi rimetterlo a posto assicurandosi che sia ben agganciato. Se la spia si accende, la macchina non riscalda più finché il serbatoio non viene svuotato.

Come invertire la porta dell'asciugatrice?

La porta è reversibile. Scambiare diagonalmente i supporti delle cerniere e le viti di otturazione, poi scambiare il fermo e il chiavistello con la loro piastra di otturazione opposta. Seguire lo schema nel manuale.

Perché la mia asciugatrice non riscalda?

Verificare che il serbatoio dell'acqua non sia pieno (spia accesa). Pulire il filtro e il condensatore. Assicurarsi che il programma e la temperatura siano impostati correttamente. Se il problema persiste, contattare il servizio post-vendita.

Come pulire il condensatore?

Ogni mese, scollegare l'apparecchio, aprire il coperchio del condensatore, sganciare i tre fermi, rimuovere il condensatore e risciacquarlo con acqua fredda dal retro per rimuovere la lanugine. Rimontare bloccando le clip.

Quali tipi di capi non devono essere asciugati in macchina?

Non asciugare articoli contenenti gomma, plastica, sostanze infiammabili (tracce di solventi), fibre di vetro, articoli lavati a secco, volumi grandi (piumoni, cuscini) o capi con etichetta 'non asciugare in asciugatrice'.

Come installare l'asciugatrice vicino a una lavatrice?

Posizionarla accanto o sopra la lavatrice. Lasciare uno spazio di 10 mm sopra e 15 mm sui lati. Utilizzare un kit di sovrapposizione se necessario. Lo scarico può essere condiviso se l'altezza è inferiore a 1 m dal fondo dell'asciugatrice.

Cosa fare se l'asciugatura è troppo lunga?

Pulire il filtro, svuotare il serbatoio, pulire il condensatore, verificare che la temperatura sia adatta al tessuto, non sovraccaricare la macchina e assicurarsi che la stanza sia ben ventilata. Utilizzare una centrifuga ad alta velocità prima dell'asciugatura.

Come scaricare l'acqua direttamente senza usare il serbatoio?

Se l'asciugatrice è vicina a uno scarico, rimuovere il tubo dal serbatoio e fissarlo a una lunghezza di tubo adeguata, quindi collegarlo allo scarico. Assicurarsi che il tubo non sia schiacciato e che l'altezza sia inferiore a 1 m.

Come risparmiare energia con questa asciugatrice?

Centrifugare bene il bucato (800-1000 giri/min), asciugare carichi completi, pulire il filtro dopo ogni ciclo, pulire regolarmente il condensatore ed evitare di sovraccaricare o sottocaricare l'apparecchio.

MANUALE UTENTE TCM 711 X HOTPOINT-ARISTON

Important informazioni, 14-15

Installazione, 16

Dove installare l'asciugatrice

Aerazione

Istruzioni per invertire la posizione dello sportello.

Tubo di scarico dell'acqua

Collegamento elettrico

Informazioni preliminari

Descrizione del prodotto, 17

Per aprire lo sportello

Caratteristiche

Pannello di controllo

TCM711

Avvio e programmi, 18

Scelta del programma

Tabella dei programmi

I comandi

Bucato, 19-20

Controllo del bucato

Etichette con le istruzioni per il lavaggio

Tessuti particulari

Tempi di asciugatura

Avvertenze e suggerimenti, 21

Sicurezza

Smaltimento

Risparnio energetico e rispetto dell'ambiente

Cura e manutenzione, 22

Scollegamento dell'apparecchio alla rete elettrica

Pulizia del filtro al termine di agli ciclo

Svuotare il recipiente di raccolta dell'acqua dopo agli ciclo

Controllo del cestello al termine di agli ciclo

Pulizia dell'unità di condensazione

Pulizia dell'asciugatrice

Ricerca guasti, 23

Assistenza, 24

Ricambi

! Tenere a portata di mano il presente libretto, casi da poterlo consultare lavorate ad agli evenienza. Tenere il libretto sempre vicino all'asciugatrice; nel caso in cui l'apparecchio venga venduto o ceduto ad altre personne, ricordarsi di conseignare loro quello libretto, casi da permettere anche ai nuovi possessori di conoscere le avvertenze e i suggerimenti sull'utilizzo dell'asciugatrice.
! Leggere attendamente queste istruzioni: le pagine che seguono contengono importanti informazioni sull'installazione e utili suggerimenti sul funzionamento dell'elettrodomestico.

Hotpoint

ARISTON

Per un funzionamento efficiente della vostra asciugatrice a condensazione, è necessario seguire lo schema di manutenzione regolare indicato qui sotto:

Filtro...

!E'NECESSARIO pulire la lanugine che si deposita sul除外oto OGNI ciclo di asciugatura.

FASE 1.

Apire lo sportello dell'asciugatrice.

FASE 2.

Estrarre il filtro (usando due dita).

FASE 3.

Pulire eventuali depositi di lanugine alla rete del!.

FASE 4.

Reinstallare il filtro - Non attivare MAI l'asciugatrice除去 il filtro inserto in posizione.

! La mancata pulizia del filtro dopo OGNI ciclo di asciugatura potrebbe influire sulla prestazione di asciugatura della vostra macchina che impieghera più tempo ad asciugare e di consegenza utilizzata più elettricità durante l'asciugatura.

Recipiente di raccolta dell'acqua...

E' NECESSARIO svotare il contentatore dell'acqua\ dopo OGNI ciclo di asciugatura.

FASE 1.

Tirare il contentatore dell'acqua verso di voi e rimuoverlo completamente dall'asciugatrice.

FASE 2.

Svuotare tutta I'acqua raccolta nel contentatore dell'acqua.

FASE 3.

Reinstallare il contentitore dell'acqua, assicurando che sua inserito completeness in sede.

! Il mancato svuotamento del contentatore dell'accua potrebbe causare:

• L'arresto del riscaldamento della macchina (quindi il carico potrebbe essere ancorta umido alla fine del ciclo di asciugatura).
• La spia 'svuotare acqua' si accenderà per informarvi che il contentitore dell'acqua è pieno.

Caricamento delsystemadi raccolta dell'acqua

Quando la vostra asciugatrice è nuova, il contentatore dell'acqua non raccoglierà finché ilsystema non è a regime. Ci potrebbe impieghere 1 o 2 cici di asciugatura. Una volta caricato, il systema raccoglierà l'acqua ad agli ciclo di asciugatura.

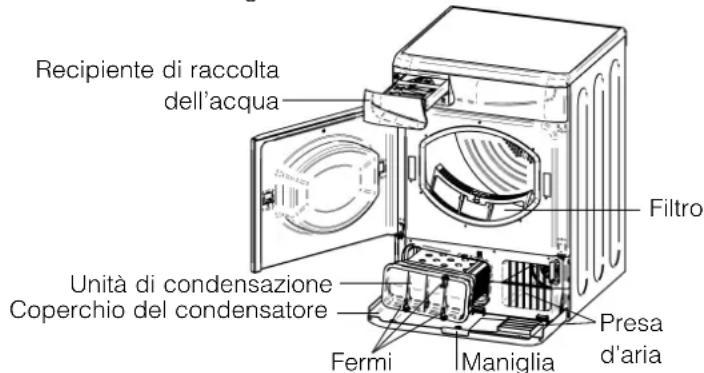

Unità di condensazione...

!E'NECESSARIO pulire la lanugine dal condensatore OGNI mese.

FASE 1.

Apriere l coperchio del condensatore - tenere la maniglia e tirare verso di voi.

FASE 2.

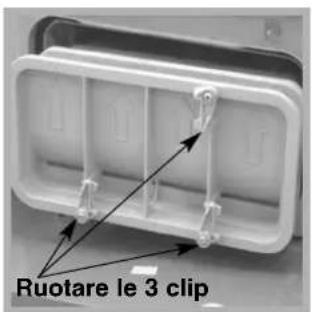

Rimuovere il condensatore ruotando le 3 clip tirando quindi il condensatore verso di voi (potrebbe esserci dell'acqua nei tubi, ciò è normale).

FASE 3.

Fare scorrere acqua sul condensatore, alla parte posteriore, cosi da rimuovere eventuali depositi di lanugine.

FASE 4.

Reinstallare il gruppo di condensazione - assicurarsi che il gruppo sia inserito tutte e 3 le clip devono essere e le freccce di posizionamento sulla parte anteriore del condensatore devono essere dirette verso l'alto.

Controllare che:

• Le freccé di posizionamento siano dirette verso l'alto.
• Le 3 clip siano fissate nuovamente nella loro posizione di 'blocco'.

! La mencata pulizia del condensatore potrebbe causare un guasto anticipato all'asciugatrice.

Dove installare l'asciugatrice

• Le fiamme possono danneggiare l'asciugatrice che deve pertanto essere installata lontano da cucine a gas, stufe, termosifoni o piani di cottura.

Se l'elettrodomestico verrà installato sotto un banco da lavoro, è necessario lasciare uno spazio vuoto di almeno 10 mm soprà il pannello superiore dell'elettrodomestico; i pannelli laterali dovranno invece avere uno spazio libero intorno di almeno 15

mm. In questo modo sera garantita la circolazione dell'aria. Controllare che le prese d'aria del pannello posteriori non siano ostruite.

Aerazione

É importante che l'ambiente in cui si utilizes l'asciugatrice via sufficientemente aerato Assicurarsi inoltre che l'ambiente in cui viene installata l'asciugatrice non sua umido e che vi sia un adeguato ricambio di aria. Garantire un adeguato flusso d'aria intorno all'asciugatrice in modo da permettere che l'acqua prodotta durante il lavaggio si condensi; l'asciugatrice non funzionera correttamente se posizionata in uno spazio chiuso o all'interno di un mobile.

! Non è consigliabile che l'asciugatrice sia installata in un armadio, e non delve mai essere installata dietro una porta richiudibile a chiave, una porta scorrevole o una porta con cerniera sul dato opposto dello sportello dell'asciugatrice.
! Se l'asciugatrice vieneutilizzata inuna stanza piccola o fredda épossible che si generi un po'di condensa.

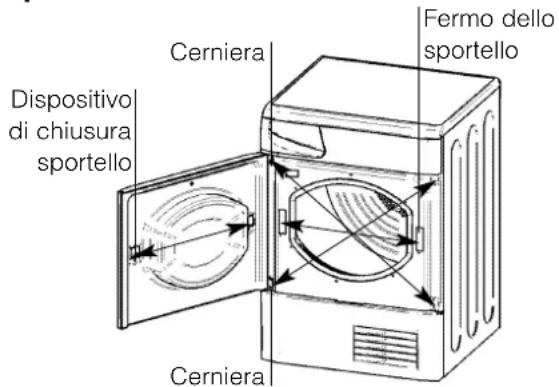

Istruzioni per invertire la posizione dello sportello

Lo sportello dell'asciugatrice è reversible ed è facile daambiare. Spostare diagonamente le staffe delle cerniere e le viti di chiusura. Invertire il dispositivo di chiusura ed il fermo dello sportello con le piastre di chiusura del lato opposto (vedere lo schema qui sopra).

Tubo di scarico dell'acqua

Se l'asciugatrice viene collocata vicino ad un tubo di scarico, è possibile far defluire l'acqua al suo interno. In quello modo si evita di dover svuotare il recipiente di raccolta dell'acqua. Se l'asciugatrice viene posizionata sopra o di fianco ad una lavatrice, cui condidere lo stesso scarico. L'altezza dello scarico deve essere inferiore a (1m) dal fondo dell'asciugatrice.

Rimuovere la clip e il tubo da qui...

Rimuovere la clip esistente e il tubo alla posizione individata (vedere schema).

Inserire un tubo di lunghezza adequata nel nuovo punto indicato (vedere schema) e reinstallare la clip.

Assicurarsi che il tubo non sia schiacciato o attorcigliato quando l'asciugatrice si trovava nella sua posizione finale.

Collegamento elettrico

Prima di insere la spina nella presa elettrica, verificare che:

• la presa sia dotata di messa a terra.
• la presa sia in grado di supportare la potenza massima prevista per l'asciugatrice, casi come indicata sull'etichetta che riporta le prestazioni di esercizio (vedere la sezione Desrizione del prodotto).
• la tensione di alimentazione sua compresa nei valori indicati dall'etichetta che riporta le prestazioni di esercizio (vedere la sezione Descrizione del prodotto).
• la presa sia compatibile con il tipo di spina dell'asciugatrice. In caso contrario, sostituire la spina o la presa.

! L'asciugatrice non pou essere installata in ambienti all'aperto,anche se riparati.Pou essere molto peri coloso esporre quello elettrodomestico alla pioggia o a un temporale.
!Dopo I'installazione dell'elettrodomestico, il cavo e la spina elettrica devono rimanere a portata di mano.
! Nonutilizzare prolonghe.
! Il cavo elettrico non deve essere tagliato né calpes tato.
! Controllare regolarmente il cavo elettrico e, se necessario, farlo sostituire solo da tecnici qualificati che installeranno un altro cavo specifico per quello elettrodomestico (vedere la sezione Assistenza).

Presso i rivenditori autorizzati è possibile acquistare cavi di ricambio e cavi più lunghi di quelli montati in fabbrica.

! Il produttore declina agli responsabilità nei casi in cui le presenti regole non vengano rispetto.
! Se si nutrono dei dubbi a riguardo, consultare un elettricista.

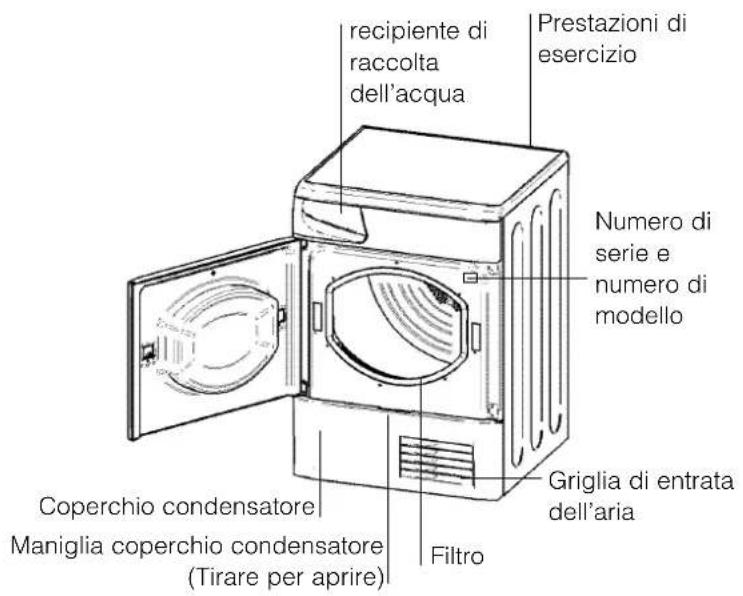

Informazioni preliminari

Una volta installata l'asciugatrice, prima di metterla in funzione, pulire l'interno del cestello, casi da rimuovere lo sporco che può essersi accumulato durante il trasporto.

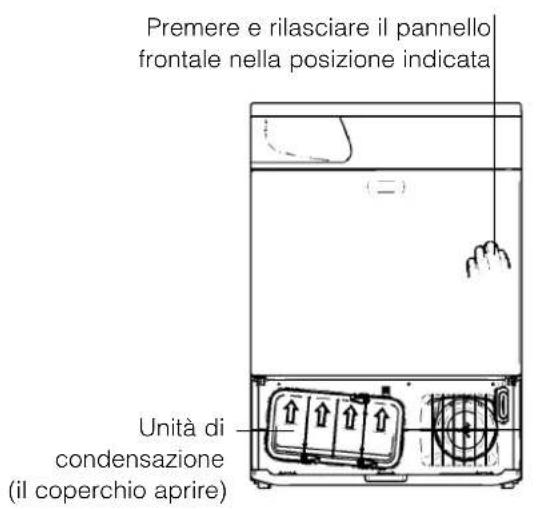

Per aprire lo sportello Caratteristiche

I

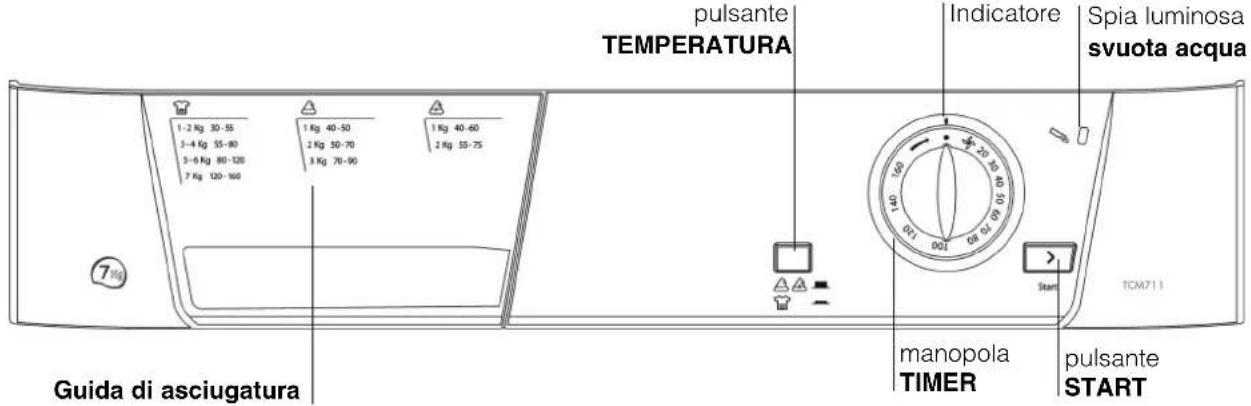

Pannello di controllo

Il pulsante START > avvia il programma di asciugatura selezionato (vedere la sezione Avvio e programmi).

Il pulsante TEMPERATURA consente di selezionare la temperatura di asciugatura (vedere la sezione Avvio e programmi).

DENTRO: temperatura ALTA.

FUORI: temperatura BASSA.

La Guida di asciugatura è una tabella di facile comprenzione che indica il rapporto tra i tipi di tessuto e le capacità di carico.

Spia luminoso Svuota acqua segnala che il recipiente di raccolta dell'acqua è piano e deve essere svotato.

L'indicatore si spegnerà alcuni secondi dopo aver riposizionato il recipiente vuoto; perché ciò sia possibile l'asciugatrice deve essere in funzione.

Nota Bene: se il recipiente è piano e l'indicatore acceso, l'asciugatrice non funzionera e i loro capi non verranno asciutti.

La manopola TIMER imposta il tempo di asciugatura: Ruotare la manopola in senso orario, mai in senso antiorario, sino a quando l'indicatore segnala il tempo di asciugatura desiderato (vedere la sezione Avvio e programmi).

Cotone

Sintetici

Acrilici e altri delicati

Scelta del programma

1. Inserire la spina dell'asciugatrice nella presa di alimentazione elettrica.
2. Selezionare il bucato in base al tipo di tessuto (vedere la sezione Bucato).
3. Premere lo sportello per aprirlo e controllare la corretta posizione e la pulizia del filtro ed accertarsi che il recipiente di raccolta dell'acqua sua vuoto e posizionato correttamente (vedere la sezione Manutenzione).
4. Caricare l'elettrodomestico, facendo attenzione ad evitare che migliorhe indumento possa frapporsi tra lo sportello e la relativa guarnizione. Chiudere lo sportello.

5. Scegliere il temp di asciugatura controlling leindicazioni date per il tipo di tessuti che doveteasciugare nella relativa Guida di asciugatura(vedere la sezione Bucato).

6. Impostare la temperatura mediante il pulsante TEMPERATURA.

7. Selezionare il tempo di asciugatura, ruotando in senso orario la manopola TIMER*.

8. Premere il pulsante START per avviare il programma.
   Durante il funzionamento, è possible aprire lo sportello per estrarre i capi che nel frattoempo si sono asciugati e lasciare asciugare gli altri. Dopo aver richiuso lo sportello, è necessario ripremere il pulsante START, perMETtere nuovamente in funzione l'asciugatrice.

9. Circa 10 minuti prima della fine del programma, viene attivata la fase di asciugatura finale ad aria fredda, che consente di raffreddare i tessuti: si consiglia di non estrarre il bucato prima del completamento di但这a fase.
10. Aprire lo sportello, estrarre il bucato, pulire il filtrto e metterlo nuovamente in posizione. Svuotare il recipiente di raccolta dell'acqua e rimetterlo al suoosto (vedere la sezione Manutenzione).
11. Scollegare l'asciugatrice dalla rete elettrica.

Nota Beno: Il programma Ascugatura a freddo può essere usato per rinfrescare le fibre dei capi.

• Per usfuquire di quello programma selezione la manopola TIMER sul symbolo Ascugatura a freddo*.

Controllo del bucato

• Controllare i simboli riportati sulle etichette dei varicapi, per verificare se l'indimento cui estereintrodotto nell'asciugatrice.
• Distinguere il bucato in base al tipo di tessuto.
• Svuotare la tasche e controllare i bottoni.
• Chiudere lelampoigancieallacciare sanza stringere cinture e lacci.
  Strizzare gli indumenti per eliminare la maggiord quantità di acqua possibile.

! Non caricare l'asciugatrice con capi totalmente pieni d'acqua.

Dimensioni massimi di carico

Non caricare il cestello oltre la capacité massima. I seguenti valori si riferiscono al peso degli indumenti asciutti:

Fibre naturali: massimo 7 kg

Fibre sintetiche: massimo 3kg

! NON sovraccaricare l'asciugatrice perché ciò ridurà l'efficienza dell'elettrodomestico.

Carico tipo

Notabene: 1kg = 1000g

Indumenti

Camicetta Cotone 150 g Altro 100 g

Abito Cotone 500 g Altro 350 g

Jeans 700 g

10 pannolini 1000 g

Camiccia Cotone 300 g Altro 200 g

T-Shirt 125 g

Biancheria da casa

Coperta Cotone 1500 g (Matrimoniale) Altro 1000 g
Tovaglia grande 700 g
Tovaglia piccola	250 g
Straccio da cucina	100 g
Telo da bagno	700 g
Asciugamano	350 g
Lenzuolo matrimoniale	500 g
Lenzuolo singolo	350 g

Se si mischiano i capi in tessuto sintetico con capi in cotone, questi ultimi potrebbero risultare ancora bagnati al termine del ciclo di asciugatura. In quello caso, avviare un ulteriore breve ciclo di asciugatura.

• Nota bene: Quando imposti la durata di asciugatura nei programmi temporizzati ricorda che negli ultimi 10 minuti, automaticamente, inizIERÀ la fase di asciugatura a freddo in cui l'asciugatrice raffreddera i loro capi.

Etichette con le istruzioni per il lavaggio

Controllare con attenzione le etichette degli indumenti, specialmente se si tratta della prima volta che si introduce il capo in un'asciugatrice. Di seguito sono riportati i symboli più comuni:

Può essere inserto nell'asciugatrice

Non insertire nell'asciugatrice

Asciugare ad alta temperatura

Asciugare a bassa temperatura

Indumenti non adatti al trattamento di asciugatura

• Capi che contengono parti in gomma o materiali similii, membrane di plastica (cuscini, imbottiture o impermeabili in PVC) e agli tipo di tessuto inflammabile o che contenga sostanze inflammabili (asciugamani sporche di lacca).
• Fibre di vetro (alcuni tipi di tendaggi)
• Indumenti completeness asciutti
• Tessuti contrassegnati con il symbolo (vedere la sezione Tessuti particolari), che possono essere puliti con prodotti speciali di pulizia domestica.Seguire attendamente le istruzioni.
• Elementi troppo voluminosi (piumoni, sacchi a belo, cuscini, imbottiture, copriletto e cosi via), che si espandono durante l'asciugatura ed impedisconoosi all'aria di circolare nell'asciugatrice.

1

Tessuti particulari

Coperte e copriletti: tessuti in acrilico (Acilan, Courtelle, Orion, Dralon) devono essere asciugati con estrema cura a temperatura BASSA. Non impostare mai tempi di asciugatura lunghi.

Indumenti con pieghe o plissettati: leggere le istruzioni di asciugatura fornite dal produttore.

Capi inamidati: non mischiare questi capi con altri capi non inamidati. Rimuovere la maggiore quantità possibile della soluzione iniziale prima di insertire i capi nell'asciugatrice. Non asciugare questi capi per troppo tempo: l'amido diverrebbe polvere lasciando gli abiti troppo morbidi e venendo meno la sua stessa funzione.

Tempi di asciugatura

La tabella riportata di seguito indica i tempi APPROSSIMATIVI di asciugatura espressi in minuti. I valori si riferiscono ad indumenti asciutti:

Cotone Alta temperatura
Tempi di ascugatura dopo lavaggi in lavatrici da 800-1.000 giri al minuto
		Mezzo carico	Piero carico
1kg 2kg	3kg	4kg	5kg	6kg	7kg
30-40	40-55	55-70	70-80	80-90	90-95	120-140
Sintetici Bassa temperatura
Tempi di ascugatura dopo lavaggi in lavatrici a velocità inferiori
		Mezzo carico			Piero carico
1kg		2kg			3kg
40-50		50-70			70-90
Acrilico Bassa temperatura
Tempi di ascugatura dopo lavaggi in lavatrici a velocità inferiori
Mezzo carico			Piero carico
1kg			2kg
40-60			55-75

I tempi sono approssimativi e possono variare in base a:

• Quantità di acqua trattenuta dai capi dopo la centrifugata: le asciugamani e in genere i capi delicati trattengono molta acqua.
• Tessuto: i capi dello stesso tessuto, ma con trama e spessore differente, avranno sicuramente tempi di asciugatura diversi.
• Quantità di bucato: capi singoli e piccoli carichi, impiegano più tempo ad asciugarsi.
• Asciuagatura: se i capi devono essere stirati, è consigliabile estrarli dall'asciugatrice quando sono ancora umidi. I capi che devono essere completenessamente asciutti, possono,invece essere lasciati più a lungo.
• Temperatura impostata.
• Temperatura della stanza: più è Bassa la temperature della stanza in cui si trovava l'asciugatrice, più tempo sare necessario per l'asciugatura degli indumenti.
  Volume: alcuni capi voluminosi richiedono particolare cura nel processo di asciugatura. è consigliabile rimuovere questi capi, scuoterli e inserirli nuovamente nell'asciugatrice: esta operazione deve essere ripetuta diverse volte durante il ciclo di asciugatura.

! Non asciugare troppo gli indumenti. L'umidità naturale contentura nei tessuti serve a conservarne la morbidezza e la vaporosità.

! Questo elettrodomestico è stato progettato e realizzatorio rispettotando gli standardi sicurezza internazionale. Queste avvertenze vengono fornite per motivi di sicurezza e devono essere osservate attendamente.

Sicurezza

• Questa asciugatrice non deve essere usata da persone (compreso bambini) con capacité mentali, fisiche o sensoriali ridotte,oswana esperienza e conoscenza, a meno che non vengano fornite supervisione oistruzioni relative all'uso del disposivo da parte di una persona responsable della loro sicurezza.
• Questa asciugatrice è stata progettata per uso domestico e non professionale.
  Non toccare I'elettrodomestico wheno si e a piedi nudi ne con le mani o i piedi bagnati.
• Per scollegare l'elettrodomestico alla rete di alimentazione,bisogna tirare la spina: mai il cavo.
• Non lasciare avvincare i bambini all'elettrodomestico in funzione. Dopo l'uso, spegnere l'asciugatrice e scollegarla alla rete di alimentazione. Tenere lo sportello chiuso, per evitare che i bambini possano utilizzato l'asciugatrice come un gioco.
  I bambini devono essere sorvegliati per assicurarsi che non giochino con l'asciugatrice.
• L'elettrodomestico delve essere installato correttamente e delve ave un'adeguata aerazione. É importante non ostruire mai la presa d'aria sulla parte frontale dell'asciugatrice e lo sfiato sul retro (vedere la sezione Installazione).
  Non utilizzare l'asciugatrice sulla moquette, nel caso in cui l'altezza del pelo sia tale da impedire l'ingresso dell'aria atraverso la base dell'asciugatrice.
• Verificare che l'asciugatrice sia vuota prima di iniziare a caricarla.
  La parte posteriore dell'asciugatrice può diventare molto calda. Evitare assolutamente di toccarra durante il funzionamento dell'elettrodomestico.
• Non utilizzato l'asciugatrice se il filtrlo, il recipiente di raccolta dell'accua ed il condensatore non sono positizonati correttamente (vedere la sezione Manutenzione).
  Nonutilizzare ammorbidente liquido per i tessuti nell'asciugatrice;aggiungerlo all'ultimo risciacquo del ciclo di lavaggio.
  Non sovraccaricare I'asciugatrice (vedere la sezione Bucato per i vari limiti di carico).
  Non inseire capi completenessbagnati.
• Prima di essere caricati nell'asciugatrice, i capi devono essere lavati con acqua e sapone, risciacquati e infine centrifugati. L'asciugatura di capi che NON siano stati precedentemente lavati con acqua, determina il pericolò di incendio.
• Seguire sempre conattenzione tutte le istruzioni riportate sulle etichette per il lavaggio dei capi (vedere la sezione Bucato).
  Non caricare nell'asciugatrice capi precedente trattati con prodotti chimici.
  Non asciugare mai articoli contaminati con sostenze inflammabili (olio da cucina, acetone, alcol, petrollio, cherosene, sostenze per la rimozione di macchie, trementina, cere, sostane per la rimozione di cera e spray per capelli), a meno che non siano stati lavati in acqua calda con una quantità aggintiva di detergente.
  Non asciugare gomma, articolie vestiti con il fondo in gomma, cuscini con imbottitura di gommapiuma, schiuma di lattice, gomma, plastica, cuffie

per doccia, tessuti resistenti all'acqua, pannolini, rivestimenti, polietilene o carta.

Non introdure nell'asciugatrice capi troppo voluminosi.
Non asciugare fibre acriliche ad alte temperature.
- Completare agli programma con la relativa fase di Asciuqatura a freddo.
Non spegnere l'asciugatrice se vi sono ancora capi caldi all'interno.
- Pulizia del filtro dopo ogni utilizzato (vedere la sezione Manutenzione).
- Svuotare il recipiente di raccolta dell'acqua dopo anni utilizzato (vedere la sezione Manutenzione).
- Pulire regolarmente l'unità di condensazione (vedere la sezione Manutenzione).
- Evitare l'accumulo di laniccio intorno all'asciugatrice.
Non salire sul pannello superiore dell'elettrodomestico, perché in quello modo si potrebbe danneggiare gravamente l'asciugatrice.
- Rispettare sempre gli standard e le caratteristiche elettriche (vedere la sezione Installazione).
- Acquistare solo accessori e parti di ricambio originali (vedere la sezione Assistenza).

! AVERTENZA: non arrestare mai l'asciugatrice prima della fine del ciclo di asciugatura, a meno che tutti gli articoloni non siano stati rimossi velocemente e stesi, casi da dissipare il calore.

Smaltimento e Riciclaggio

Come parte del nostro costante impegno in difesa dell'ambiente, ci riserviamo il diritto di utilizzare componenti riciclati per diminuire i costi del cliente e ridurre lo spreco di materiali.

• Smaltimento del materiale di imballaggio: seguire le normative locali in tema di smaltimento, così da permettere di riciclare l'imballaggio.
  Per ridurre rischi di incidenti ai bambini, rimuovere la porta e la spina, quando tagliare il cavo di alimentazione a filo con l'apparecchio. Smaltire queste parti separamente, per assicurarsi che l'apparecchio non possa più essere collegato ad una presa di corrente.

Dismissione degli elettrodomestici

La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente.

Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmio energetico e rispetto dell'ambiente

• Strizzare bene i capi per rimuovere tutte l'acqua possibile prima di introdurli nell'asciuugatrice (se si utilizes una lavatrice, impostare un ciclo di centrifuga). In quello modo si risparmieranno tempo ed energia durante l'asciuagatura.
• Ogni volta che si utilizza l'asciugatrice e piano carico, si risparmia energia: capi singoli e piccoli carichi, impiegano più tempo ad asciugarsi.
• Pulire il fatto alla fine di ogni ciclo di asciugaturaosi da contentere i costi connessi al consumoenergetico (vedere la sezione Manutenzione).

1

Scollegamento dell'apparecchio alla rete elettrica

! L'asciugatrice deve essere sempre scollegata quando non è in funzione, durante le operazioni di pulizia e durante qualsiasi operazione di manutenzione.

Pulizia del filtro dopo agli giorni ciezo

Il filtrò è un componemente fondamentale dell'asciugatrice: la sua funzione è quella di raccogliere il laniccio e i rugoli che si formano durante l'asciugatura. Al termine di agli ciclo di asciugatura, è quindi importante pulire a fondo il filtrò, sciacquandolo tutto l'acqua corrente o pulendolo con l'aspirapolvere. Se il filtrò si intasa, il flusso dell'aria all'interno sare gravamente compromesso: I tempi di asciugatura si allungheranno eosi si consumerà molto più energia. Potrebberoanche verificarsi danni all'asciugatrice.

Il filtro si trovava vicino alla guarnizione (vedere a figura). Rimozione del filtro:

1. Tirare verso l'alto il manico in plastica del filtro (vedere a figura).
2. Pulire il filtro e riposizionarlo correttamente. Assicurarsi che il filtrio sia inserto fino in fondo nel relativivo alloggiamento dell'asciugatrice.

! Nonutilizzare l'asciugatrice se il filtrono non è stato riposizionato.

Svuotare il recipiente di raccolta dell'acqua dopo agli ciclo

Estrarre il recipiente dall'asciugatrice e svuotarlo in un lavandino o in un altro scarico adatto, quindi riposizionarlo correttamente.

Controllare sempre il recipiente e svuotarlo prima dell'avvio di un nuovo programma di asciugatura.

Controllo del cestello al termine di agli ciclo

Ruotare il cestello manualmente per rimuovere i piccoli capi (fazzoletti) che potrebbero essere rimasti all'interno dell'asciugatrice.

Pulizia del Tamburo

! Per la pulizia del tamburo non usare abrasivi, lana di acciaio o agenti di pulizia di acciaio inossidabile.

Potrebbe formarsi una patina colorata sul tamburo di acciaio inossidabile, quello potrebbe essere causato da una combinazione di acqua e/o di agenti di pulizia, come ammonbidente del lavaggio. Questa patina colorata non avrare alcun effetto sulle prestazioni dell'asciugatrice.

Pulizia dell'unità di condensazione

Rimuovere periodicamente (ogni mese) l'unità di condensazione e rimuovere l'eventuale lanugine formatasi tra le piastre sciacquandola sotto il rubinetto con acqua fredda, sul lato posteriore del condensatore.

Come rimuovere il condensatore:

1. Scollegare l'asciugatrice dalla rete elettrica e aprire lo sportello.
2. Aprire il coperchio del condensatore (vedere schema). Sbloccare i tre fermi ruotandoli a 90^ in senso antiorario, quindi estrarre il condensatore dall'asciugatrice agenda sull'impugnatura.
3. Pulire la superficie delle guarnizioni di tenuta e riposizionare l'unità accertandosi che i fermi siano stati bloccati.

Pulizia

• Le parti esterne in metallo e plastica e le parti in gomma possono essere pulite con un panno umido.
  Periodicamente (ogni 6 mesi) aspirare la griglia della presa d'aria frontale e gli sfiati sul retro dell'asciugatrice per rimuovereogni eventuale formazione di lanugine, filo o polvere. Inoltre per rimuovere accumuli di lanugine alla parte frontale del condensatore e dalle aree dei filtri, pulire di tanto in tanto con un'aspirapolvere.

! Non usare solventi o abrasivi.
! L'asciugatrice utilizza dei componenti a sfera che non necessitano di lubrificazione.
! Far controllare regolarmente l'asciugatrice da personale tecnico qualificato per la sicurezza delle parti elettriche e meccaniche (vedere la sezione Assistenza).

Potrebbe accadere che l'asciugatrice sembi fuori uso. Prima di contattare il centro di assistenza (vedere la sezione Assistenza), analizzare i seguenti suggerimenti per la risoluzione dei problemi:

Problema:

Possibili cause / Soluzioni:

L'asciugatrice non si accende.

• La spina potrebbe non essere inserta oppure potrebbe non riuscire a fare contatto.
• Potrebbe essersi verificata una mancanza di corrente
• Il fusibile potrebbe esseri bruciato. Provare a collegare un alto elettrodomestico alla stessa presa.
• Se si utilizes una prolonga, provare a insertire la spina dell'asciugatrice direttamente nella presa.
• Lo sportello potrebbe non essere chiuso correttamente.
• La manopola TIMER potrebbe non essere stata impostata correttamente (vedere la sezione Avvio e programmi).
• Potrebbe non essere stato premuto il pulsante START (vedere la sezione Avvio e programmi).

L'asciugatura impiega troppo tempo.

• Ilchio potrebber non essere stato pulito correttamente (vedere la sezione Manutenzione).
• Potrebbe essere necessario svuotare il recipiente di raccolta dell'acqua? Controllare se spia luminosa svuota acqua è acceso? (vedere la sezione Manutenzione).
• Il condensatore ha bisogno di essere pulito? (vedere la sezione Manutenzione).
• La temperatura impostata potrebbe non essere adatta al tipo di tessuto da asciugare (vedere la sezione Avvio e programmi, e la sezione Bucato).
• Potrebbe non essere stato selezionato il tempo di asciugatura corretto per il tipo di carico (vedere la sezione Bucato).
• La griglia della presa d'aria o gli sfiati sul retro potrebbero essere ostruiti (vedere la sezione Installazione, e la sezione Manutenzione).
  Gli indumenti erano forse troppo bagnati (vedere la sezione Bucato).
  L'asciugatrice potrebbe essere sovraccarica (vedere la sezione Bucato).

Prima di chiamare il centro di assistenza:

• Provare a risolverre il problema in modo autonomo servendosi dei consigli della sezione Risoluzione dei problemi.
• In caso contrario, spegnere l'asciugatrice e chiamare il più vicino centro di assistenza.

Notizie da comunicare al centro di assistenza:

• nome, indirizzo e codice postale
• numero di Telefono
• tipo di problema verificatosi
  data di acquisto
• modello dell'apparecchio (Mod.)
• numero di serie (S/N)

Queste informazioni sono riportate sull'etichetta dei dati posta all'interno dello sportello dell'asciugatrice.

Ricambi

L'asciugatrice è un elettrodomestico complesso: tentare di ripararlo da soli o farlo riparare da persone non qualificate,或者其他 poter provocare lesioni, potrebbe anche danneggiare in modo grave l'apparecchio e invalidare la garanzia sulle parti di ricambio. Contattare sempre un technician significato nel caso in cui si verificchi un malfunzionamento dell'asciugatrice. Ogni ricambio è stato progettato specificamente per quest'asciugatrice.

L'elettrodomestico è conforme alle seguenti direttive CEE:

• 2006/95/CEE sui dispositivi a bassa tensione
• 89/336/CEE, 92/31/CEE e 93/68/CEE sulla compatibilità elettromagnetica

English, 1

Italiano, 13

Français, 25

Espanol, 37

Portugués, 49

Table des Matieres

Informations important, 26-27

Installation, 28
