MANUALE UTENTE TR 301 FAV ROSIERES

LEGGERE ATTENTAMENTE LE ISTRUZIONI INCLUSE IN QUESTO LIBRETTO. Vi danno importanti indicazioni sulla sicurezza d'installazione, d'impiego e di pulizia, ed andere quale consiglio per un'ottimo utilizzato del piano di cottura. Conservare con cura questo documento per consulatoria ulteriori e notare qui sotto, prima dell'instrumentazione del piano, il numero di seriée dell'apparecchio, nel caso di un ulteriori richiesta d'intervento del servizio di assistenza.

• Tutti le parti accessibili sono calde durante il funzionamento del piano, tenere lontano i bambini.
• Si raccomanda, dopo agli utilizzato, un minimo di pulizia dell'apparecchio, per evitare l'accumulo di sporcizione e grassi. Questi, infatti, ricucerebbero ad agli uso dell'apparecchio, carbonizzandosi e liberando fumi ed odori sgradevoli.
• I grassi di cottura o l'olio caldo provocano degli schizzi. Badare di non allontanarsi dall'apparecchio, tali sostanje sono infiammarsi.

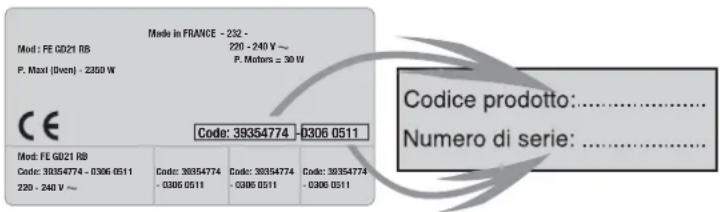

Placca segnaletica (situata sotto la cassetta inferiore del piano)

Il produttore perseguendo una politica di aggiornamento techniquequalitativo dei prodotti, si riserva il diritto di apportare modifiche migliorative.

DICIHIARAZIONE DI CONFORMITA: quello apparecchio, nelle parti destinati a venire a contatto con sostanze alimentari, è conforme alla prescrizione della dir. CEE 89/109 e al D.L. di attuazione N° 108 del 25.01.92.

Questo appearechio è conforme alle direttive 89/336/CEE, 73/23/CEE, 90/396/CEE e modifiche successive.

PIANO INOX O SMALTATOPIANI DI COTTURA

Fuochi	3 gas	4 gas	3 gas	4 gas
	1 elettrico	-	1 elettrico	-
Tensione/Frequenza (V/Hz)	230/50	230/50	230/50	230/50
Potenza elettrica installata (W)	2000	-	2000	-
Potenza gas installata:
• G20/20 mbar (kW)**	7,45	9,95	7,15	8,6
• G30/28-30 mbar (g/h)	543	725	521	627
Dimensione prodotto (l x p) mm.	590x510	590x510	590x510	590x510
Dimensione foro incasso (AxB)	560x480	560x480	560x480	560x480

** Predisposizione di fabbrica IT cat. II2H3+

	PIANO GHISAPIANI DI COTTURANO IN VETRO O VETROCERAMICA
Fuochi	2 gas	2 gas	4 gas	3 gas	3 gas
	-	2 elettrici	-	1 elettrico	1 elettrico
Tensione/Frequenza (V/Hz)	230/50	230/50	230/50	230/50	230/50
Potenza elettrica installata (W)	-	3500	-	1800	1500
Potenza gas installata:
• G20/20 mbar (kW)**	4,65	4,65	9,5	6,5	7,75
• G30/28-30 mbar (g/h)	341	341	-	-	-
Dimensione prodotto (I x p) mm.	330x510	596x510	600x530	600x510	600x530
Dimensione foro incasso (AxB)	310x490	560x490	560x480	560x480	560x480
AULTRA RAPIDO 3.2 kW SEMII RAPIDO 1.45 kW Vetroceramica		ULTRA RAPIDO 3.2 kW SEMII RAPIDO 1.45 kW Vetroceramica	SEMII RAPIDO 3.2 kW RAPIDO 3.2 kW SEMII RAPIDO 1.45 kW Vetroceramica	SEMII RAPIDO 3.2 kW RAPIDO 3.2 kW SEMII RAPIDO 1.45 kW Vetroceramica	RAPIDO 3.2 kW RAPIDO 1.45 kW RAPIDO 3.2 kW RAPIDO 3.2 kW RAPIDO 3.2 kW RAPIDO 3.2 kW RAPIDO 3.2 kW RAPIDO 3.2 kW RAPIDO 3.2 kW RAPIDO 3.2 kW RAPIDO 3.2 kW RAPIDO 3.2 kW RAPIDO 3.2 kW RAPIDO 3.2 kW RAPIDO 3.2 kW RAPIMO 3.2 kW RAPIMO 3.2 kW RAPIMO 3.2 kW RAPIMO 3.2 kW RAPIMO 3.2 kW RAPIMO 3.2 kW RAPIMO 3.2 kW RAPIMO 3.2 kW RAPIMO 3.2 kW RAPIMO 3.2 kW RAPIMO 3.2 kW RAPIMO 3.2 kW RAPIMO 3.15 kW RAPIMO 3.15 kW RAPIMO 3.15 kW RAPIMO 3.15 kW RAPIMO 3.15 kW RAPIMO 3.15 kW RAPIMO 3.15 kW RAPIMO 3.15 kW RAPIMO 3.15 kW RAPIMO 3.15 kW RAPIMO 3.15 kW RAPIMO 3.15 W RAPIMO 3.15 W RAPIMO 3.15 W RAPIMO 3.15 W RAPIMO 3.15 W RAPIMO 3.15 W RAPIMO 3.15 W RAPIMO 3.15 W RAPIMO 3.15 W RAPIMO 3.15 W RAPIMO 3.15 W RAPIMO 3.15 W

** Predisposizione di fabbrica IT cat. II2H3+

INSTALLAZIONE

L'INSTALLAZIONE DI QUESTO APPARECCHIO DEVE ESSERE EFFETTUATA IN CONFORMITA DELLE NORME VIGENTI. LA CASA COSTRUTTRICE DECLINA TUTTE LE RESPONSABILITA IN CASO DI MANCATO RISPETTO DELLE SuddETTE NORME.

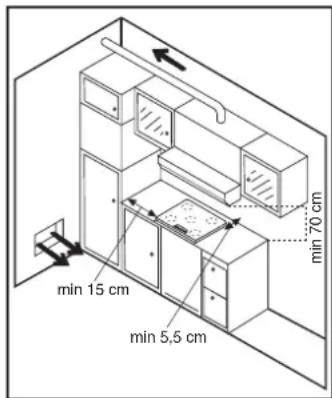

INSERIMENTO NEL MOBILE

Il mobile o il supporto in cui delve essere incassato il piano e le pareti dei mobili attigui devono essere di un materiale resistente al calore, oppure rivestiti di tale materiale fissato con una colla resistente alle alte temperature affinché non si scolli.

Prevedere un divisore orizzontale sotto il cassone del piano con un aperture di 10X10 cm dentro l'angolo posteriore destro. Lasciare almeno 1 cm. di spazio tra il fondo della cassetta ed eventuali pareti divisorie sottostanti al piano per non ostacolare la buona circolazione dell'aria intorno adesso.

Nella fase di installmente del piano di cottura, particolare attenzione merita la guarnizione che copre il perimetro dell'apparecchio. Tale guarnizione evita le infiltrazioni tra il piano di cottura e il mobile di sostegno.

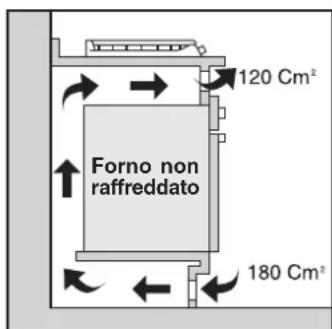

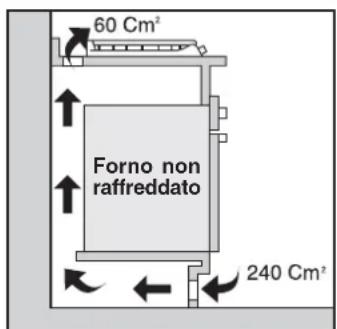

Attenzione: non ostruire i passaggi d'aria nella zona posteriore necessari per una Buona combustione.

Il fondo del piano è equipappaggiato di 4 alloggiamenti per le squadrette di fissaggio che bloccano il piano al mobile. Fissare le 4 squadrette in modo tale che il piano sia perfettamente posizionato sul mobile.

ALLACCIAMENTO GAS

LOCALEDI INSTALLAZIONE:

l'utilizzo di un appearecchio di cottura a gas produce calore e umidità nel locale in cui è installato. Vogliate assicurare una Buona aerazione del locale mantenendo aperti gli orifizi di ventilazione naturale o installando una cappa di aspirazione con condotto di scarico. Un utilizzo intensivo e prolongato dell'apparecchio può necessitare di una aerazione supplementare, per esempio l'apertura da una finestra o un'aerazione più efficace augmentando la potenza di aspirazione meccanica se esta esiste. Nel caso in cui l'apparecchio fosse sprovvisto di termocoppia (dispositivo di sicurezza) la presa di ventilazione dovrá essere di 200 cmq minimo. In caso non sia possibile installare la cappa è necessario l'impiego di un elettroventilatore applicato alla parete esterna o alla finestra dell'ambiente perché esistano nel locale le aperture per l'entrata di aria. Qesto eletroventilatore delve avere una portata tale da garantire, per un ambiente cucina un ricambio orario d'aria di 3-5 volte il suo volume. L'installatore delve attenersi alle norme in vigore UNI-CIG 7129 e 7131.

COLLEGAMENTO ALL'ALIMENTAZIONE

Questo collegamento delve essere eseguito con apparecchiatura disinserita elettricamente.

Il collegamento dell'apparecchio alla tubazione o alla bombola del gas deve essere effettuato come prescritto dalle Norme UNI-CIG 7129 e 7131, solo dato esseri accertati cheesso è regolato per il tipo di gas con cui sare alimentato. In caso contrario

eseguire le operazioni indicate nel paragrafo CAMBIO GAS.

Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori di pressione conformi alle Norme UNI-CIG 7432.

• ALLACCIAMENTO CON TUBO RIGIDO

L'allacciamento all'impianto del gas deve essere effettuato in modo da non provocare sollecitanzi di alcun genere all'apparecchio.

• ALLACCIAMENTO CON TUBO FLESSIBLE IN ACCIAIO (Noi vi consigliamo quello tipo di allacciamento.)

La messa in opera di quosti tubi delve essere effettuata in modo che la sua lunghezza, in condizioni di massima estensione, non sia magiore di 2 metri. Utilizzate esclusivamente tubi conformi alla Norma UNI-CIG 9891 e guarnizioni di tenuta conformi alla norma EN 549.

Importante: ad installmente ultimata controllare la perfetta tenuta di tutti i raccordi utilizzato una soluzione saponosa e mai una fiamma. Assicurarsi inoltre che il tubo flessibile non possa essere aicontato con una parte mobile del modulo da incasso (es. cassetto) e che non sia situato in luoghi dove possa essere danneggiato.

Per alcuni modelli si fornisce a corredo un raccordo conico per la INSTALLazione nei paesi dove questo tipo di raccordo è obbligatorio (Gran Bretagna, Olanda, Germania,...); nelle figure segunti viene indicato come riconoscere i diversi tipi di raccordi. In agli caso la parte cilindrica del raccordo deve essere collegata al piano cottura.

ALLACCIAMENTO ELETTRICO

Attenzione: prima di effettuare il collegamento verificare l'efficienza dell'impiano di messa a terra. Non possiamo essere ritenuti responsabili per incidenti o per le eventuali consequences di incidenti dall'uso di un appearechio non collegato a terra o cui la messa a terra sia difettosa.

Il collegamento alla rete deve essere effettuato mediante una presa di corrente o mediente un dispositivo ad interrupzione omnipolare con una distance di aperture dei contatti di almeno 3mm

L'installazione deve essere fissa obbligatoriamente in abitatazioni con impianti aventi fusibili appropriati e fili con sezione adeguata per alimentare normali apparecchi domestici.

Questo appearecchio è venduto provvisto di cordone di alimentazione e delve essere utilizzato escludivamente con una tensione di 230V tra fasi o tra fase e neutro.

Allacciarto ad una presa di corrente da 10/16 Ampere solo\ dopo ave verificato:

• la tensione di alimentazione indicata sul contatore,
• la regolazione del disgiuntore,
• il calibro del fusibile
• la continuità della Terra.

Note: la presa di corrente deve essere accessibile per qualsiasi eventuale intervento, fare attenzione al suo posizionamento al momento dell'installazione del piano di cottura.

• la sostituzione del cavo d'alimentazione deve essere effettuata dal servizio di assistenza technique o da personale altamente qualificato, in conformità alle caratteristiche d'origine:

• Piano di cottura 4 brucitori a gas : cavo d'alimentazione tipo H05RR-F, H05VV-F, H05V2V2-F, sezione 3 x 0,75.

• Piano di cottura bruciatori a gas + piatra elettrica: cavod'alimentazione tipo H05RR-F, H05VV-F, H05V2V2-F, sezione

3 × 1.5 .

Gli apparecchi vengono regolati presso la casa produrtrice per il funzionamento al tipo di gas indicato sull'imballo e riportato sull'etichetta applicata sull'apparecchio. In caso di funzionamento con un'alto gas, è necessario adattare l'apparecchio procedendo secondo la sequenza seguente:

SOSTITUZIONE DEGLI INIETTORI

Ogni iniettore è identificato da un numero inciso sullo stesso.

Per sostituire gli iniettori, eseguire nell'ordine le seguenti operazioni:

togliere le griglie, gli spartifiamma ed i brucitori,
- tramite la chiave fornita con l'apparecchio svitare l'iniettor e sostuirlo con quello adatto al tipo di gas disponibile (seguendo leindicazioni della tabella a lato).
- procedere alla regolazione dell'aria dei brucatori, quando rimettere brucatori, spartifiamma e griglie nelle loro sedi.

Esempio:bruciatore

Ultra-Rapido

INIETTORI
Bruciatore Gas	Naturale G20-20 mbar G25-25 mbar	Gas Butano G30 28-30 mbar	Gas Propano G31 37 mbar
DC/UR (3,2 kW)	94x2	65x2	65x2
UR (3,5 kW)	102x2	68x2	68x2
R (2,5 kW)	122	80	80
SR (1,45 kW)	96	61	61

- REGOLAZIONE DELL'ARIA

La regolazione dell'aria molto importante perché permette di ottener una combustione corretta ed un rendimento ottimale dei bruciatori.

Puo risultare necessario affinare esta regolazione in funzione delle condizioni di erogazione di gas nella Vostra abitazione.

La fiamma ottenuta delve essere tesa e priva di punte giale o rosse.

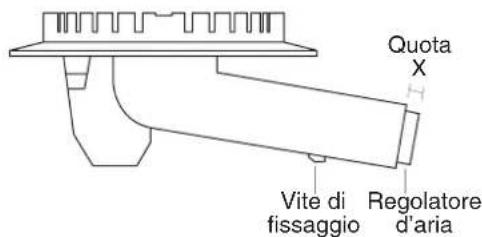

Il regolatore della portata d'aria si trova nella parte inferiore del bruciatore (vedere disegno).

Per regolare l'aria procedere come segue:

• togliere le griglie, gli spartifiamma, ed i bruciatori,
  sbloccare la vite di fissaggio del regolatore d'aria,
• regolare la portata d'aria,secondo leindicazioni riportate nella tabella a lato.
• bloccare la vite di fissaggio del regolatore.

REGOLAZIONE ARIA Quota X in mm

Bruciatore Gas N	aturale G20-20 mbar G25-25 mbar	Gas Butano G30 28-30 mbar	Gas Propano G31 37 mbar
UR (3,2 kW)	13	0	13
Piani Ghisa
UR (3,5 kW-3,2kW)	14	0	14
R (2,5 kW)	10	0	9
SR (1,45 kW)	11	3	11
Piani Ghisa
SR (1,45 kW)	6	0	7
DC (3,2 kW)	15	0	15

- REGOLAZIONE DEL MINIMO

Se avete eseguito unchio del gas, è importante verificare la stabilità della fiamma nella posizione di minimo.

Per accedere al by-pass dei bruciatori del piano cottura estrarre le manopole.

a) gas naturale:

• Svitare il by-pass di un giro.

• Accendere il bruciatore, posizionare la manopola in posizione minimo.

• Avvitare la vite del by-pass sino ad avere una fiamma ridotta, verificare che但这a fiamma non si spenga passando rapidamente alla posizione massimo alla posizione minimo (in caso di spegnimento aumento il minimo e riverificare).

b) butano - G.P.L:

La regolazione si ottiene avvitando fino a fondo la vite del by-pass il cui orifizio calibrato assicura il flusso ridotto.

Vite del by-pass del bruciatore
Non svitare le autres viti!

Gli apparecchi vengono regolati presso la casa produrtrice per il funzionamento al tipo di gas indicato sull'imballo e riportato sull'etichetta applicata sull'apparecchio. In caso di funzionamento con un'alto gas, è necessario adattare l'apparecchio procedendo secondo la sequenza seguente:

SOSTITUZIONE DEGLI INIETTORI

Ogni iniettore è identificato da un numero inciso sullo stesso. Per sostituire gli iniettori, eseguire nell'ordine le seguenti operazioni:

• togliere le griglie, gli spartifiamma ed i brucitori,
• tramite una chiave esagonale a tubo da 7mm svitare l'inietto e sostuirlo con quello adatto al tipo di gas disponibile (segundo leindicazioni della tabella a lato).
• procedere alla regolazione dell'aria dei brucitori, quindi rimettere brucitori, spartifiamma e griglie nelle loro sedi.

INIETTORI
Bruciatore Gas	Naturale G20-20 mbar G25-25 mbar	Gas Butano G30 28-30 mbar	Gas Propano G31 37 mbar
R (3 kW)	130	86	86
SR (1,75 kW)	100	67	67

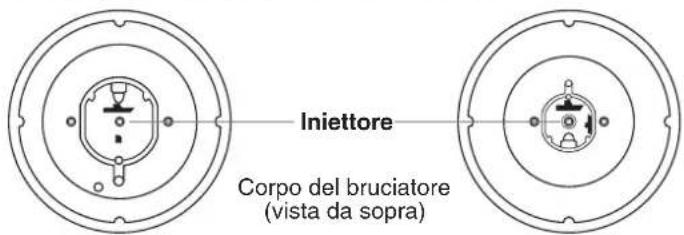

Bruciatore Rapido Bruciatore Semi-Rapido

- REGOLAZIONE DEL MINIMO

Se avete eseguito unchio del gas, è importante verificare la stabilità della fiamma nella posizione di minimo.

Per accedere al by-pass dei bruciatori del piano cottura estrarre le manopole.

a) gas naturale:

• Svitare il by-pass di un giro.
• Accendere il bruciatore, posizionare la manopola in posizione minimo.
• Avvitare la vite del by-pass sino ad avere una fiamma ridotta, verificare che esta fiamma non si spenga passando rapidamente alla posizione massimo alla posizione minimo (in caso di spegnimento aumento il minimo e riverificare).

b) butano - G.P.L:

La regolazione si ottiene avvitando fino a fondo la vite del by-pass il cui orifizio calibrato assicura il flusso ridotto.

Non svitare le autres viti!

Vite del by-pass del bruciatore

BRUCIATORI A GAS

• Ogni bruciatore ha una regolazione progressiva che permette: "flessibilità di regolazione tra il minimo e il massimo ed unafacility d'adattare la fiamma del bruciatore in funzione del diametro delle pentole.
• diminuire la fiamma velocemente senza rischio che esta si spenga.

ACCENSIONE

Raccomandazione importante : quando i bruciatori non sono in servizio, il rubinetto di alimentazione generale deve essere sempre chiuso

• Aprire il rubinetto di alimentazione generale.
• Un simbolo accanto a ciascuna manopola permette di identificare il bruciatore comandato.
• Premere e girare la manopola di commando del bruciatore interessato sino al symbolo "+" (♀) e mantenerla premuta sino all'accensione; sui modelli dotati di accensione elettronica la fiamma viene accesca da una scintilla elettrica; innescata dal l'apposto tasto o alla pressione della manopola (per i modelli con accensione sottomanopola).

Per i modelli non dotati di accensione elettronica, o in caso di assenza di corrente elettrica, accendere la fiamma con un fiammiferio.

ATTENZIONE: per i modelli dotati di termocoppia di SICUREZZA continuare a mantenere premuta a fondo la manopola per alcuni secondi per attivare il systemà di sicurezza, se la manopola viene rilasciata subito il systemà di sicurezza non ha il tempo di attivarsi e la fiamma si spegne. In quello caso ripetere l'operazione di accensione dall'inizio attendendo più tempo dopo l'accensione della fiamma.

La termocoppia di sicurezza rapida è un dispositorio che blocca automaticamente l'afflusso del gas in caso di spegnimento accidentale della fiamma.

Qualora particolari condizioni di fornitura del gas erogato locally rendessero difficultosa l'accensione si consiglia di ripetere l'operazione di accensione posizionando la manopola sul minimo " - ( 1

• Regolare la fiamma in funzione del recipiente e della vostra cottura. Tra le due posizioni massimo "+" (♀) e minimo "-" (♂) é possible ottenerate tutte le regolazioni intermedie.
• Per arrestre la fiamma del bruciatore, posizionare la manopola su '0'.
• Nel caso di una estinzione occidentale delle fiamme del bruciatore, portare la manopola su '0', attendere 1 minuto e procedere a una nuova accensione.

PENTOLE

Per un miglior utilizzo dei brucatori, si raccomanda di usare pentole di diametro non inferiore ai seguenti:

• Doppia corona Ø 18 cm in sù
• Ultra-rapido Ø 18 cm in sù
  * Rapido 0 da16 a18 cm

• Semi-rapido 0 12 cm

• Evitare le pentole con fondo curvo o deformato.

• Le pentole di alluminio sono lasciare dei residiu sulla griglia smaltata, tale deposito è facilitamente asportabile utilizzando un panno umidi e prodotti leggermente abrasivi.

CONSIGLI

• Evitare le bolliture troppo intense. La bollitura violenta peggiora il gusto degli alimenti.
• La fiamma non deve superare i bordi del recipiente, in tale condizione si ottiene solo spreco di gas.
• Non fare funzionare un fuoco a gas con un recipiente vuoto.

LA PIASTA ELETTRICA

LA PIASTRA ELETTRICA:

la potenza è controllata delle posizioni della manopola (vedere tabella segunte). Le piastre elettriche con BOLLO ROSSO centrale

sono del tipo rapido ed autoproietto; in queste piastre un termostato interno diminuisce automaticamente la potenza in caso di temperature anomale (ad esempio funzionamento a vuoto).

LA PIASTAHRIGHT:

utilizzata sui prodotti vetroceramici; una lamina metallica che diventa incandescente ripartisce uniformmente la temperatura su tutte la superficie del fuoco. Si riscalda in tre secondi e permette sua cotture omogenee e delicate sua cotture intense; la potenza è regolata dalla posizione della manopola (vedere tabella seguente)

PRIMA DELL'USO:

• Prima di utilizzare la piastra per la prima volta, scaldarla a vuoto per quale minuto a massima potenza, per permettere l'indurimento del rivestimento prottetivo.

UTILIZZO:

• Per ottenere la cottura desiderata, vi consigliamo di avviare l'apparecchio iniziando con la potenza maggiore e di regolarlo in seguito su di una potenza intermedia che tengaconto della natura degli alimenti e dei loro volumi.
  L'accensione della piastra è segnalata da una lampadina spia.
• Per lo spegnimento girare la manopola in senso contrario alla posizione di arresto "0".

POSIZIONI MANOPOLA:

A titolo significativo vi riportiamo alcuni esempi di regolazione della piastra, l'esperienza personale consente poi di adattare tali regolazioni ai gusti e alle abitudini di ognuno.

FUOCO HILIGHT VETROCERAMICA

La spia del calorie residuo si accende quando la temperature del piano è superiore a 60^ C. Restera accesaanche se il fuoco è spanto, e fino a che la temperature della superficie del fuoco non si sare raffreddata, sotto i 60^ C.

Posizioni Alcu			hi consigli...
1	1-2	Lentissimo	Tenere in caldo un piatto, burro fuso cioccolata
2	3-4	Lento	Cottura a fuoco lento, besciamella, stufato, riso al latte, uova al piatto...
3	5-6	Moderato	Legumi secchi, surgelati, frutta, acqua boliente
4	7-8	Medio	Patate al vapore, verdure fresce, pasta, crepe, pesce
5	9-10	Forte	Cottura a fuoco lento più impregnative, omelette, bistecche, trippa
6	11-12	Vivo	Bistecche, cotoilette, fritture

CONSIGLI:

Per ottenere piena soddisfazione dal vosto appearecchio, é necessario prendere alcune precauzioni e rispetto certe condizioni. Ad esempio:

• Utilizzare recipienti spessi e a fondo piatto:

il fondo perfettamente piatto eliminir i punti di surriscaldamento sui quali gli alimenti si attaccherebbero, permettendo al tempo stesso una perfetta ripartizione del calorie.

• Verificare che il fondo dei recipienti sia asciutto: in quello modo si eviterá che la piastra venga attaccata dall'umidità.
• Utilizzare recipienti di diametro non inferiore a quello della piastra per evitare dispersioni di calore e danni alla piastra.
  Non lasciare funzionare la piastra elettrica a vuoto:

si potrebbe deformare con seguenti risultati di cottura insoddisfacenti.

• I grassi di cottura o l'olio caldo provocano degli schizzi. Badare di non avvinciniarsi troppo al piano di cottura, tali sostanze sono infiammarsi.
• Quando la piastra è calda, tenere lontano tutto tanto quanto possa fondere, come ad esempio tutti gli oggetti di plastica, la carta stagnola, i fogli di alluminio, zucchero ...

Attenzione:

Durante il funzionamento della piastra elettrica, la superficie di riscaldamento diventa extremamente calda, vi consigliamo di tenere lontano i bambini.

UTILIZZO: MANUTENZIONE

Prima di tutte le operazioni di pulizia o di smontaggio, è imperativo :

• staccare la spina del piano di cottura alla presa di corrente.
• attendere che il piano di cottura si raffreddi.

Non usare mai:

prodotti abrasivi, pagliette metalliche o oggetti taglienti per pulire il piano di cottura.

• ACCIAIO SMALTATO: pulire sempliciente con acqua e sapone quando l'apparecchio si è raffreddato, ed asciugare con uno strofinaccio pulito ed asciutto. Se si pulisce lo smalto a caldo, si rischia di farlo diventare opaco.
• INOX: pulire con acqua e sapone, ed asciugare. Pulire con prodotti speciali acquistabili in commercio. Vi permetteranno di conservare il suo aspetto iniziale.

VETRO e VETROCERAMICA:

• versare alcuni goccia di un prodotto specifico per la pulizia della superficie in vetro.
• strofinare con insistenza dove vi fosso rer delle macchie insistenti, con l'aiuto di uno straccio asciutto, o di una spugna leggermente umida.
• ascugare con uno straccio fino a quando la superficie non sua pulita.
  Se先进技术 manutenzione le macchie persistono:
• versare di nuovo quale gocci di un prodotto specifico.
• strofinare con l'aiuto di una lametta rispetto l'angolo di 30^ rispetto al piano, insistendo fino alla scomparsa delle macchie.

• asciugare con uno straccio asciutto o della carta assorbente sino a che la superficie non sia pulita.

• ripetere l'opérationse ne necessario.

L'utilizzo di una lametta da barba non può danneggiare la superficie, se la siiene inclinata di 30^ rispetto al piano. Tenere lontano alla portata dei bambini la lametta.

Una pulizia frequente fara in modo di mantenere sempre lucido il vostro piano. Assicurarsi che la superficie sia pulita prima di riutilizzato il piano. Per togliere le traccie d'acqua e di calcare, utilizzato quale goccia d'aceto bianco o di succo di limone. Per conclusere asciugare con l'aiuto di un foglio di carta assorbente poi applicare quale goccia di prodotto specifico e asciugare.

• LE MANOPOLE - per una pulizia accurata è possibile estrarre le manopole tirandole verso l'alto. Usare solo acqua e sapone per la loro pulizia ed asciugarle accuratamente prima di riposizionarle.

IBRUCIATORIA GAS

Per la manutenzione regolare, si consiglia di pulire tutti i prodotti sporchi di grasso con dei prodotti a base di ammoniaca oppure con dei prodotti consigliati dal Rivenditore.

Sconsiglio l'impiego di prodotti abrasivi.

• Gli spartifiamma dei brucatori: sono simplicitamente appoggiati. Dovrete solamente toglierli e pulirli con una spugna umida e leggermente insaponata.

Gli spartifiamma smaltati: non metterli direttamente nell'acqua fredda subito dopo averli utilizzati, per evitare che lo sbalzo termico provochi la rottura dello smalto.

Gli spartifiamma ottonati dei brucitori: con l'uso si opacizzano. Per riportare l'ottone all'originale lucentezza utilizzato un prodotto specifico per la pulizia di "rame, ottone e bronze" disponibile dal vosto rivenditore. Non utilizzato tale prodotto, inceve, per la pulizia delle manopole.

• Il corpo del bruciatore: una pulizia regolare vi permetterà di conservare il suo aspetto iniziale. Usare solo acqua e sapone per la sua pulizia ed asciugarlo accuratamente. Se i fori dovessero risultare ostrui utilizzato una spazzola con acqua e sapone ed asciugare con un panno pulito.

Una volta pulito il piano, accertarsi che siano ben posizionati il bruciatore e la spartifiamma. É molto importante posizionale lo spartifiamma nelle apposite tacche di riferimento per evitare danneggiamenti al bruciatore.

Attenzione: evitare accuramente che dell'acqua si infiltri all'interno dei bruciatori.

LE GRIGLIE

Secondo il modello di piano di cottura, le griglie sono smaltate o in ghisa.

La griglia è semplicamente inserita nell'apposita sede ed è sufficiente sollevarla per estrarla.

Per la sua manutenzione, non utilizzato mai prodotti abrasivi, spugne metalleliche o oggetti affiliati. Lo smalto ne risulterebbe irrmediabilmente rovinato.

Pulire semplicamente con acqua e sapone quando l'appareccchio si è raffreddato ed asciugare con uno strofinaccio pulito ed asciutto.

LA PIASTA ELETTRICA

Farla riscaldare per quale minuto per carbonizzare tutti i residiui incrostati. Dopo averla spenta e lasciata raffreddare, asciugarla con della carta assorbente. In agli caso, proteggere la piastrà dall'umidità.

Non usare prodotti abrasivi, dopo agli uso, asciugare il rivestimento protettivo con un panno unto. La piasta deve essere sempre asciutta, o leggermente lubrificata se non la si utilizza per lunghi periodi. In caso di presenza di ruggine si consiglia di usare, per esempio, una paglietta metallica per rimuovere la ruggine.

SERVIZIO ASSISTENZA CLIENTI

CERTIFICATO DI GARANZIA CONVENZIONALE: casa fare?

Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserto nel prodotto ed in base alle previsioni del decreto legalitativo 24/02, nonché del decreto legalitivo 6 settembre 2005, n. 206, per un periodo di 24 mesi decorrenti dalla data di consegna del bene.

Cosi come riportato nei testi dei Decreti Legislativi citati, il certificato di garanzia dovrè essere da Lei conservato, debitamente compilato, per essere migliorato al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalemente valido rilasciate dal rivenditore al momento dell'acquisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicate il nominativo del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione

Resta pure inteso che, salvo prova contraria, poiché si presume che i difetti di conformità che si manifestano entro sei mesi alla segna del bene esistessero gi a tale data, a meno che tale ipotesi sa incompatibile con la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza Tecnica Autorizzato Gias, verificato il diritto all'intervento, lo effettuera sulla addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per contro, nel successivo periodo di diciotto mesi di vigenza della garanzia, sare invece onere del consumatore che intenda fruire dei rimedi accordati della garanzia stessa provarre l'esistenza del difetto di conformità del bene sin dal momento della segnata; nel caso in cui il consumatore non fosse in grado di fornire della prova, non potanno essere applicate le condizioni di garanzia previste e pertanto il Servizio di Assistenza Tecnica Autorizzato Gias effettuera l'intervento addebitando al consumatore tutti iosti relativi.

ESTENSIONDELLA GARANZIA FINO A 5 ANNI : come?

Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei trovera le informazioni ed i documenti necessari per prolungare la garanzia dell'apparecchio sino a 5 anni earsi, in caso diizzato, non pagare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi.

Per qualsiasi informazione necessitate, La preghiamo rivolgersi al numero Telefonico del Servizio Clienti 0392086811.

ANOMALIE EMALFUNZIONAMENTI: a chi rivolgersi?

Per qualsiasi necessità il centro assistenza autorizzato è a sua completeness disposizione per fornirLe i chiarimenti necessari.

UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA. Qualora il problema dovesse persistere,组成部分 il "Numero Utile" sotto indicato, sarecco in contatto direttamente con il

NUMERO UTILE Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona di residenza. Assistenza Tecnica Attenzione, la chiamata è a pagamento; il costo verrà comunicato, tramite messaggio vocale, dal Servizio clienti dell'opera tarefonico utilizzato. Dettagli sono presenti sul sito internet www.rosieres.fr

MATRICOLA DEL PRODOTTO. Dove si trova?

E' indispensable che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che trovera sul certificato di garanzia oppure sulla targa matricola del prodotto (applicata sotto al prodotto). In quello modo Lei potra contribuire ad evitare trasferte inutili del technique, risparmiando oltretutto i relativiosti.

INSTRUCCIONES GENERALES

Questo elettrodomestico è marcato conformmente alla Direttiva Europea 2002/96/CE sui rifiuti da apparecchiature elettriche ed elettroniche (WEEE).

Assicurandovi che questo prodotto sia smaltito correttamente, aiuterete ad evitare possibili consequences negative all'ambiente e alla salute delle persone, che potrebbero verificarsi a causa d'un errato trattamento di quello prodotto giunto a fine vita.

Il symbolo sul prodotto indica che questo apparecchio non può essere trattato come un normale rifiuto domestico; dovra invece essere consegnato al punto più vicino di raccolta per il riciclo delle apparecchiature elettriche ed elettroniche.

Lo smaltimento delve essere effettuato in accordo con le regole ambientali vigenti per lo smaltimento dei rifiuti.

Per informazioni più dettagliate sul trattamento, recupero e ricicchio di quello prodotto, per favore contattare l'ufficio pubblico di competenza (del dipartimento ecologia e ambiente), o il vosto servizio di raccolta rifiuti a domicilio, o il negozio dove avete acquistato il prodotto.

ES
