MANUALE UTENTE BP109C BEKO

La valeur nominale est testée sous 35/24 (entrée) et 35/24 (sortie). 13 SpécificationsFabriqué par Arcelik A.S. Karaağaç Cd. N°2-6 Sütlüce, 34445 Beyoğlu, Istanbul, Turquie.Leggere prima il presente manuale. Gentile Cliente, grazie per aver scelto un prodotto Beko. Ci auguriamo che lei ottenga i migliori risultati dal suo prodotto, realizzato secondo elevati standard di qualità e con una tecnologia all'avanguardia. Pertanto, legga attentamente tutto il manuale e tutti i documenti di accompagnamento, prima di utilizzare il prodotto, e li conservi per riferimento futuro. Se cede il prodotto a qualcun altro, gli fornisca anche il manuale dell'utente. Segua tutte le avvertenze e le informazioni riportate nel manuale dell'utente. Signicato dei simboli I seguenti simboli sono utilizzati in diverse sezioni di questo manuale: Il presente prodotto è stato realizzato in strutture ecosostenibili e moderneConforme alla Direttiva RAEE. Non contiene PCB.

Informazioni importanti o suggerimenti pratici sull'utilizzo.

Avvertenza: situazioni di pericolo relative a vita e proprietà. Avvertenza: operazioni da non eseguire.

6.5 Modalità di riscaldamento (questa funzione non è disponibile per le unità di solo

• rareddamento) p. 150
• 6.6 Modalità Timer p. 151
• 6.7 Oscillazione automatica p. 151
• 6.8 Modalità Notturna p. 151
• 6.9 Drenaggio dell’acqua p. 151

6.10 Funzione wireless

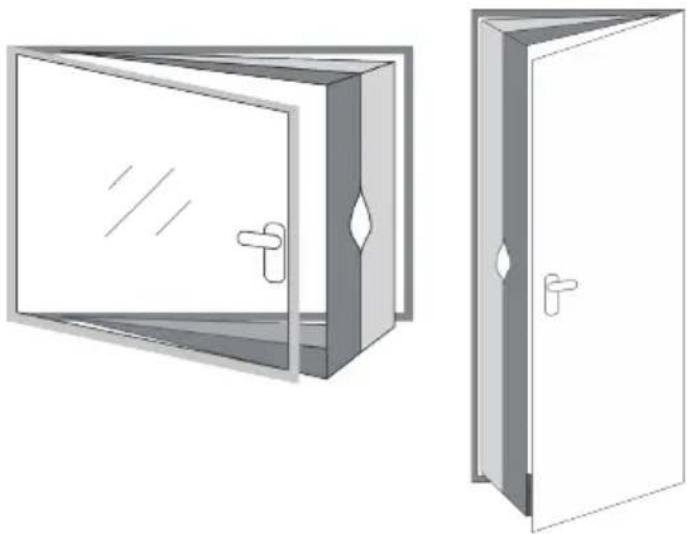

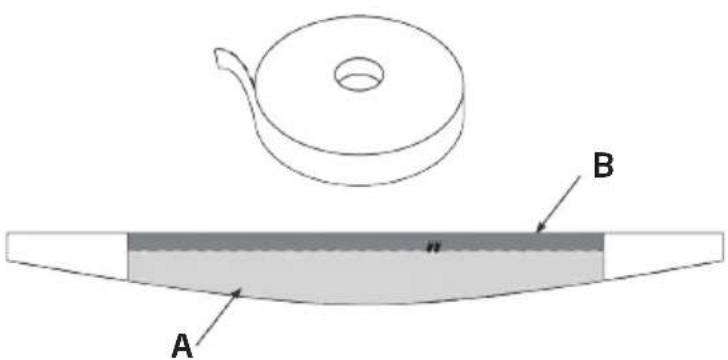

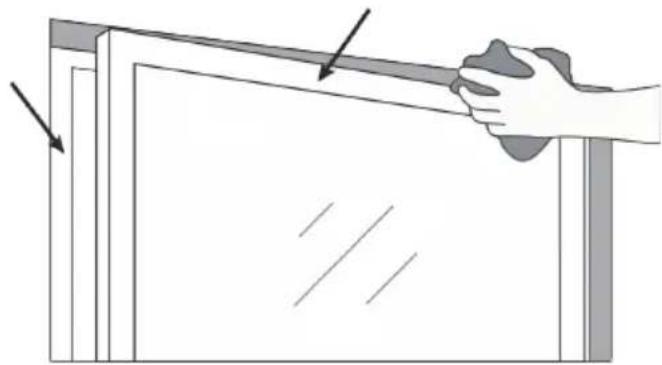

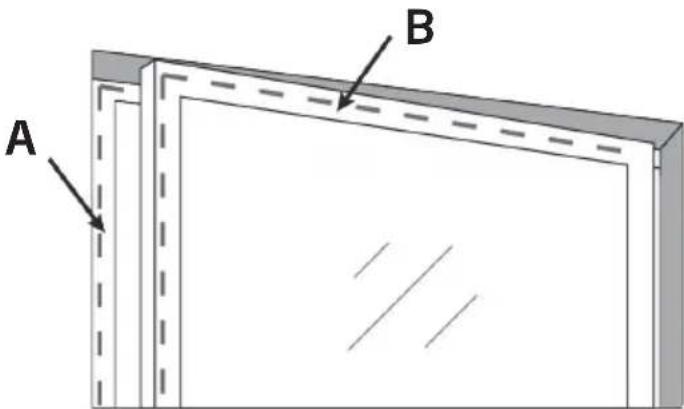

7.3 Kit di coibentazione universale per condizionatore portatile (opzionale) . . . . . . . . . . . . . . . . .156

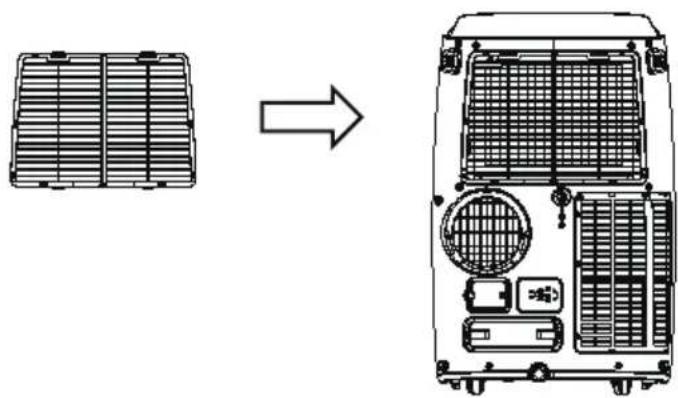

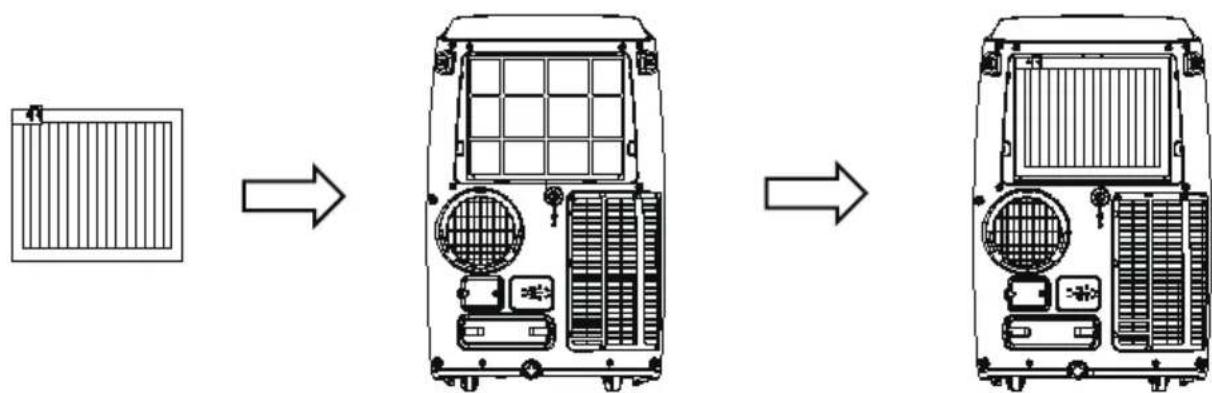

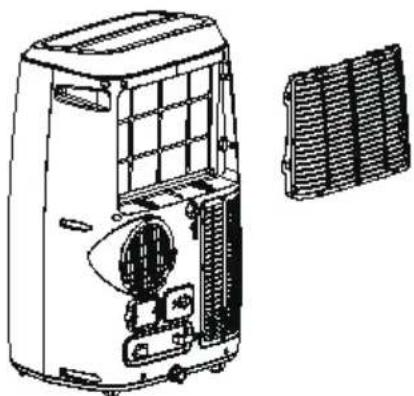

• 7.4 Uso del ltro Hepa 13 (solo modello BP113H) p. 159

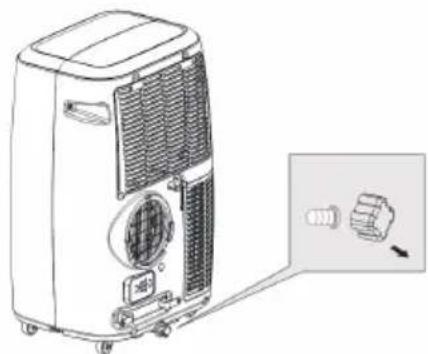

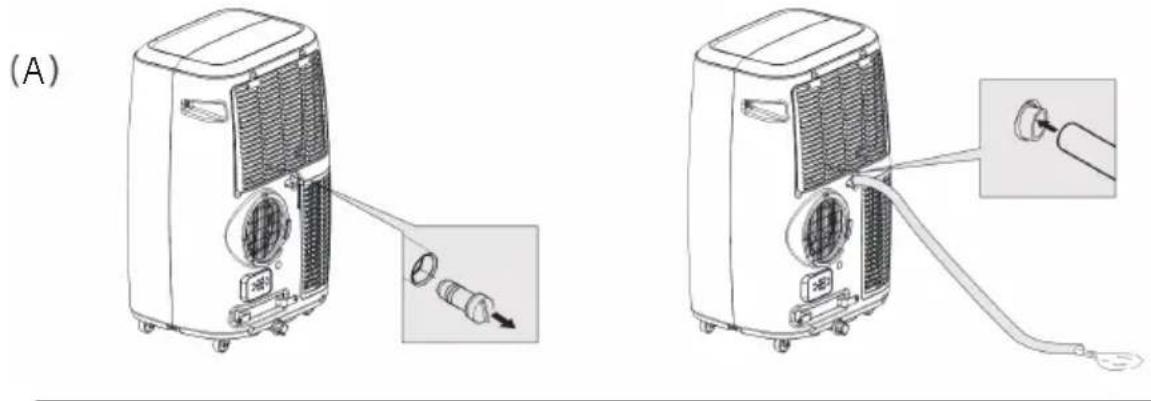

• 7.5 Allarme vaschetta dell'acqua piena p. 1601
• 16 / 396 IT Condizionatore d’aria mobile / Manuale dell’utente Sommario 8 Manutenzone 161 8.1 Pulire il ltro dell’aria p. 161
• 8.2 Pulire la supercie del condizionatore p. 162
• 9 Manutenzone 163 10 Rsoluzone de problem 164 11 Normatve europee per lo smaltmento 165 12 Istruzon per l'nstallazone 166 12.1 Istruzioni per i gas uorurati 13 Specfche tecnche 167Condizionatore d’aria mobile / Manuale dell’utente 117 / 396 IT 1 Informazioni sulla sicurezza Estremamente importante Non installare o utilizzare il Condizionatore d’aria mobile prima di aver letto attentamente il presente manuale. Conservare il manuale di istruzioni per un eventuale garanzia sul prodotto e per riferimento futuro. Attenzione Non utilizzare mezzi di accelerazione del processo di sbrinamento o per la pulizia che non sia quelli consigliati dal produttore. L'apparecchio deve essere conservato in una stanza senza fonti di ignizione a funzionamento continuo (ad esempio: fiamme libere, un apparecchio a gas in funzione o un riscaldatore elettrico in funzione). Non perforare né bruciare. Siate consapevoli del fatto che i refrigeranti potrebbero non avere un odore. L'apparecchio deve essere installato, messo in funzione e conservato in una stanza con una superficie del suolo più grande di X m p. 166

Leggere attentamente tutte le avvertenze.

Quando si sbrina e pulisce l’apparecchio, non utilizzare strumenti diversi da quelli consigliati dal produttore.

L’apparecchio deve essere collocato in un'area priva di fonti di accensione (ad esempio: fiamme libere, apparecchi a gas o elettrici in funzionamento).

Non perforare e non gettare nelle fiamme.

Questo apparecchio contiene Y g (consultare l’etichetta nominale sul retro dell’unità) del gas refrigerante R290.

L’R290 è un gas refrigerante conforme alle direttive europee sull'ambiente. Non perforare alcuna parte del circuito refrigerante.

Se l’apparecchio è installato, utilizzato o conservato in una zona non ventilata, la stanza deve essere progettata in modo da evitare l'accumulo di perdite di refrigerante onde evitare il rischio di incendi o esplosioni dovuti all’accensione del gas stesso provocata da caloriferi elettrici, stufe o altre fonti di ignizione.

L'apparecchio deve essere conservato in modo da evitare guasti meccanici.

Chiunque utilizzi o lavori sul circuito refrigerante deve disporre di una certificazione adeguata emessa da un’organizzazione accreditata che garantisca le competenze nella manipolazione dei refrigeranti in conformità con una specifica valutazione riconosciuta da associazioni del settore. 1 Informazioni sulla sicurezzaCondizionatore d’aria mobile / Manuale dell’utente 119 / 396 IT

Le riparazioni devono essere eseguita in base a quanto indicato dall'azienda produttrice. La manutenzione e le riparazioni che richiedono l'assistenza di altro personale qualificato saranno eseguite sotto la supervisione di una persona competente nell'uso di refrigeranti infiammabili. Istruzioni generali per la sicurezza

1. L'apparecchio è destinato solo all’uso in interni.

2. Non utilizzare l’unità su una presa non funzionante o non

installata correttamente.

3. Nei seguenti casi non utilizzare l’unità e attenersi alle seguenti

precauzioni: A: In prossimità di fonti di incendio. B: In una zona dove possano prodursi schizzi d’olio. C: In una zona esposta alla luce solare diretta. D: In una zona dove possano prodursi schizzi d’acqua. E: In prossimità di bagni, lavanderie, docce o piscine.

4. Non inserire dita o bastoni nell’uscita dell'aria. Prendere

particolari precauzioni avvertendo i bambini di questi pericoli.

5. Tenere l’unità rivolta verso l'alto durante trasporto e lo stoccaggio,

in modo da posizionare adeguatamente il compressore.

6. Prima di pulire il condizionatore, spegnerlo sempre o scollegare

7. Quando si sposta il condizionatore, spegnerlo sempre o

scollegare l’alimentazione, muovendolo lentamente. 1 Informazioni sulla sicurezza120 / 396 IT Condizionatore d’aria mobile / Manuale dell’utente 1 Informazioni sulla sicurezza

8. Per scongiurare il rischio di incendi, non coprire il condizionatore.

9. Tutte le prese del condizionatore devono essere omologate

in conformità ai requisiti per la sicurezza elettrica locali. Se necessario, verificare quali sono i requisiti.

10. I bambini devono essere sorvegliati per assicurarsi che non

giochino con l'elettrodomestico.

11. Se il cavo di alimentazione è danneggiato, deve essere sostituito

dal produttore, dal servizio di assistenza o da personale qualificato al fine di evitare rischi.

12. Questo elettrodomestico può essere utilizzato dai bambini dagli 8

anni in su e dalle persone con capacità fisiche, sensoriali o mentali ridotte, anche in caso di mancata esperienza o conoscenza, solo se controllati e istruiti all'uso sicuro dell'elettrodomestico e informati sui possibili rischi. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate dai bambini senza sorveglianza.

13. L'elettrodomestico deve essere installato in conformità con le

normative di cablaggio nazionali.

14. Dettagli sul tipo e la tensione nominale dei fusibili: T, 250 V CA,

15. Contattare il tecnico autorizzato al servizio di assistenza per la

riparazione o la manutenzione di questa unità.

16. Non tirare, deformare o alterare il cavo di alimentazione, né

immergerlo in liquidi. Tirando o utilizzando in modo improprio il cavo di alimentazione, l’unità potrebbe danneggiarsi provocando folgorazioni.Condizionatore d’aria mobile / Manuale dell’utente 121 / 396 IT 1 Informazioni sulla sicurezza

17. Occorre osservare la conformità con la normativa nazionale sul gas.

18. Mantenere le prese d'aria libere da ostruzioni.

19. Eventuali addetti ai lavori con il circuito refrigerante devono

detenere un certificato valido recente da un’autorità di valutazione accreditata del settore, che autorizzi le competenze nel gestire in modo sicuro i refrigeranti in conformità con le specifiche di valutazione riconosciute dal settore.

20. La manutenzione deve essere effettuata come raccomandato

dal produttore del dispositivo. Manutenzione e riparazioni che richiedono l'assistenza di altro personale qualificato saranno eseguite sotto la supervisione di una persona competente nell'uso di refrigeranti infiammabili.

21. Non utilizzare o spegnere l’unità inserendo o estraendo il cavo di

alimentazione in quanto ciò può causare folgorazioni o incendi a causa della generazione di calore.

22. Scollegare l'unità nel caso in cui si avvertano rumori o odori strani,

oppure se fuoriesce del fumo dall'unità.

23. Questo elettrodomestico non è destinato all'utilizzo da parte di

persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte o che non posseggono la dovuta esperienza e conoscenza, a meno che non siano controllate o istruite all'uso dell'elettrodomestico da una persona responsabile della loro sicurezza.

24. Se il cavo di alimentazione si danneggia, è necessario sostituirlo

tramite il produttore o un suo agente o personale qualificato onde evitare pericoli.122 / 396 IT Condizionatore d’aria mobile / Manuale dell’utente 1 Informazioni sulla sicurezza

25. Sull'apparecchio deve essere indicato l'isolamento

dell'interruttore differenziale (RCD) avente una corrente di esercizio residua non superiore a 30 mA.

26. Questo apparecchio è destinato all'uso in ambito domestico e in

applicazioni similari, quali

zone cucina riservate al personale in negozi, uffici e altri ambienti lavorativi;

da parte dei clienti in alberghi, motel e altri ambienti di tipo residenziale;

ambienti simili a bed and breakfast; Sull'apparecchio deve essere indicato l'isolamento dell'interruttore differenziale (RCD) avente una corrente di esercizio residua non superiore a 30 mA.

27. D ichiarazione di impedenza

Questi apparecchi possono essere collegati solo ad un’alimentazione con impedenza di sistema non superiore a 0,367Ω. In caso di necessità, consultare il fornitore per informazioni sull’impedenza di sistema.Condizionatore d’aria mobile / Manuale dell’utente 123 / 396 IT 1 Informazioni sulla sicurezza

Se sono presenti parti danneggiate, rivolgersi al rivenditore o a un punto di riparazione designato;

In caso di danni, spegnere l’interruttore dell'aria, scollegare il cavo di alimentazione e rivolgersi al rivenditore o a un punto di riparazione designato;

In qualunque caso, il cavo di alimentazione deve essere saldamente collegato a terra.

Per scongiurare la possibilità di pericoli, se il cavo di alimentazione è danneggiato, spegnere l’interruttore del condizionatore e scollegare il cavo di alimentazione. Deve essere sostituito dal rivenditore o da un punto di riparazione designato.124 / 396 IT Condizionatore d’aria mobile / Manuale dell’utente Avvertenze (solo per l'utilizzo del refrigerante R290)

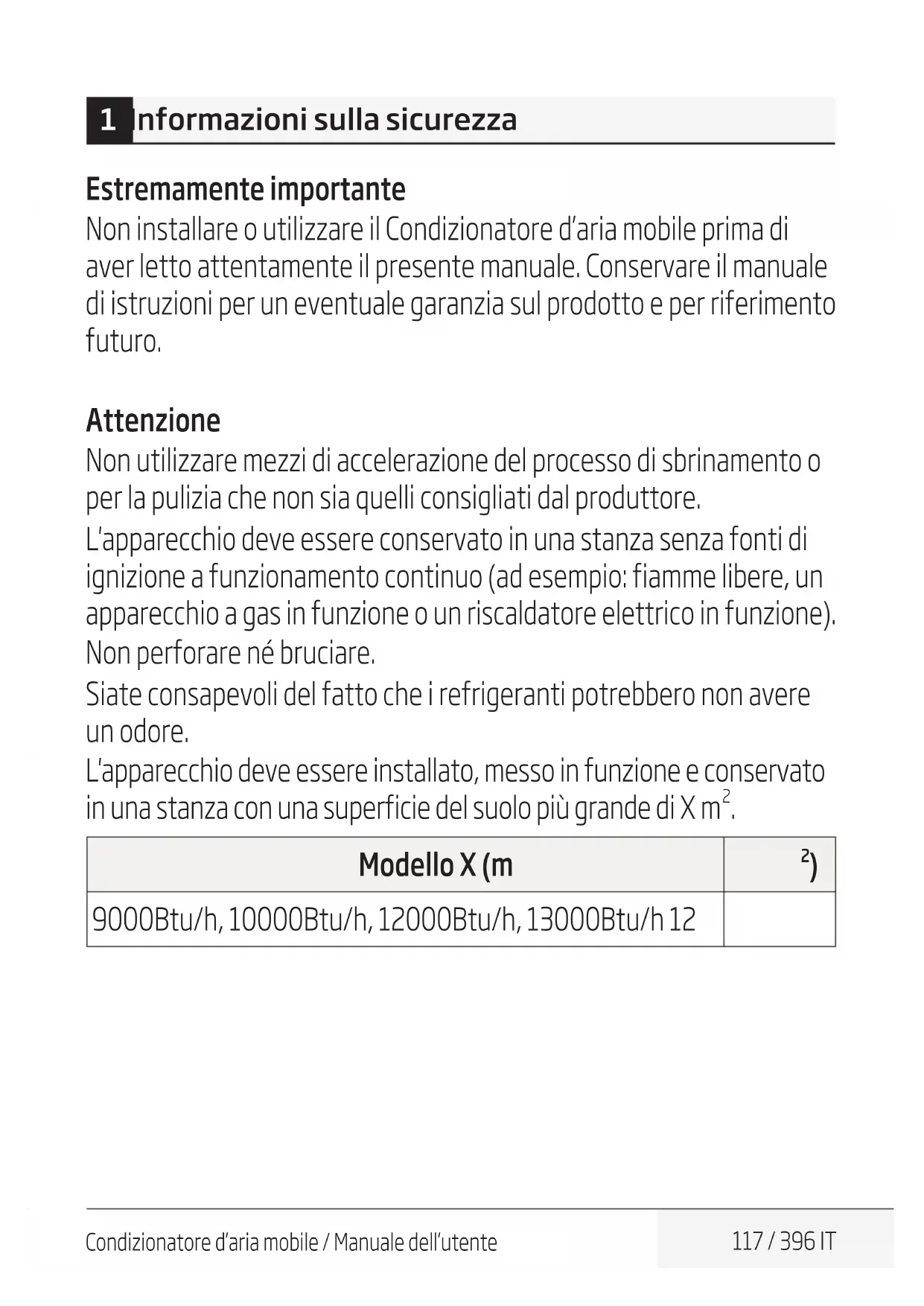

1. Istruzioni generali

1.1 Controlli dell'area

Prima di iniziare l'intervento sui sistemi contenenti refrigeranti infiammabili, sono necessari controlli di sicurezza per garantire di ridurre al minimo il rischio di combustione. Per la riparazione del sistema di refrigerazione, attenersi alle precauzioni prima di effettuare interventi sul sistema.

1.2 Procedura di lavoro

I lavori devono essere eseguiti in una procedura controllata in modo da ridurre al minimo il rischio che un gas infiammabile o vapore sia presente durante l'esecuzione del lavoro.

1.3 Area di lavoro generale

Tutto il personale di manutenzione e gli altri che lavorano nell'area locale devono essere istruiti sulla natura del lavoro svolto. Il lavoro in spazi ristretti deve essere evitato. L'area intorno allo spazio di lavoro deve essere sezionata. Assicurarsi che le condizioni all'interno dell'area siano state rese sicure dal controllo del materiale infiammabile.

1.4 Controllo della presenza di refrigerante

L'area deve essere controllata con un rilevatore di refrigerante adeguato prima e durante il lavoro, per assicurarsi che il tecnico sia consapevole della presenza di ambienti potenzialmente infiammabili. Assicurarsi che le apparecchiature di rilevamento delle perdite in uso siano adatte per l'uso con refrigeranti infiammabili, ovvero senza scintille, adeguatamente sigillate o a sicurezza intrinseca. 1 Informazioni sulla sicurezzaCondizionatore d’aria mobile / Manuale dell’utente 125 / 396 IT

1.5 Presenza di estintori

Se si deve effettuare un intervento a caldo nelle apparecchiature di refrigerazione o in qualsiasi parte associata, tenere a portata di mano dispositivi antincendio. Tenere un estintore a polvere asciutta o con CO

nei pressi dell'area di carica.

1.6 Nessuna fonte di combustione

Il personale che interviene in un sistema di refrigerazione esponendo le tubazioni che contengono o hanno contenuto refrigerante infiammabile non deve utilizzare fonti di combustione in modo che possa comportare il rischio di incendio o esplosione. Il personale non deve essere fumare durante l'intervento. Tutte le possibili fonti di combustione, comprese fumare, devono essere tenuti sufficientemente lontane dal sito di installazione, riparazione, rimozione e smaltimento, durante il quale il refrigerante infiammabile può essere rilasciato nello spazio circostante. Prima dell'intervento, è necessario controllare l'area intorno alle apparecchiature per assicurarsi che non vi siano pericoli infiammabili o rischi di combustione. Devono essere apposti cartelli di “Vietato fumare”.

Assicurarsi che l'area sia aperta o venga adeguatamente ventilata prima di intervenire nel sistema o effettuare qualsiasi intervento acaldo. Fornire un grado di ventilazione continua durante il periodo dell'intervento. La ventilazione deve disperdere in modo sicuro il refrigerante rilasciato e preferibilmente espellerlo all'esterno nell'atmosfera. 1 Informazioni sulla sicurezza126 / 396 IT Condizionatore d’aria mobile / Manuale dell’utente

1.8 Controlli alle apparecchiature di refrigerazione

I componenti elettrici sostituiti devono essere idonei allo scopo e alle specifiche corrette. Attenersi sempre alle linee guida di manutenzione e assistenza del produttore. In caso di dubbi rivolgersi al reparto tecnico del produttore per assistenza. I seguenti controlli devono essere applicati agli impianti che utilizzano refrigeranti infiammabili: la quantità di carica deve essere conforme alle dimensioni della stanza in cui sono installate le parti contenenti refrigerante; i meccanismi e le prese di ventilazione devono funzionare in modo adeguato e non devono essere ostruiti; se viene utilizzato un circuito di refrigerazione indiretta, il circuito secondario deve essere controllato per verificare la presenza di refrigerante; i contrassegni sull'apparecchiatura devono essere sempre visibili e leggibili. I contrassegni e i segni illeggibili devono essere corretti; il tubo o i componenti di refrigerazione sono installati in una posizione in cui è improbabile che possano essere esposti a qualsiasi sostanza che possa corrodere componenti contenenti refrigerante, a meno che i componenti non siano realizzati con materiali che sono intrinsecamente resistenti alla corrosione o adeguatamente protetti da corrosione. 1 Informazioni sulla sicurezzaCondizionatore d’aria mobile / Manuale dell’utente 127 / 396 IT

1.9 Controlli ai dispositivi elettrici

La riparazione e la manutenzione di componenti elettrici comprendono controlli di sicurezza iniziali e procedure di ispezione dei componenti. In presenza di un guasto che potrebbe compromettere la sicurezza, l'alimentazione elettrica non deve essere collegata al circuito finché il guasto non viene riparato in modo soddisfacente. Se il guasto non può essere riparato immediatamente, ma è necessario continuare l'operazione, adottare un'adeguata soluzione temporanea. Il proprietario del materiale deve essere informato o avvisato in modo che possa avvisare tutti. I controlli di sicurezza iniziali devono comprendere: lo scaricamento dei condensatori: questa operazione deve essere eseguita in modo sicuro per evitare scintille; non devono esservi componenti elettrici sotto tensione e cavi scoperti durante la carica, il recupero o lo spurgo del sistema; la messa a terra deve essere continua.

2. Riparazioni ai componenti sigillati

2.1 Durante le riparazioni ai componenti sigillate, scollegare tutta

l'alimentazione elettrica dalle apparecchiature da sottoporre ad intervento prima della rimozione delle coperture sigillate, ecc. Se è assolutamente necessario disporre di alimentazione elettrica sulle apparecchiature durante la manutenzione, collocare un rilevatore di perdite sempre attivo nel punto più critico per avvertire di una situazione potenzialmente pericolosa. 1 Informazioni sulla sicurezza128 / 396 IT Condizionatore d’aria mobile / Manuale dell’utente

2.2 Prestare particolare attenzione a quanto segue per garantire

che, intervenendo sui componenti elettrici, l'alloggiamento non viene alterato in modo tale da influire negativamente sul livello di protezione. Ciò include danni ai cavi, un numero eccessivo di collegamenti, terminali non conformi alle specifiche originali, danni alle guarnizioni, un'installazione non corretta delle guarnizioni, ecc. Assicurarsi che gli apparecchi siano montati saldamente. Assicurarsi che le guarnizioni o i materiali di tenuta non siano degradati in modo da essere inutilizzabili per impedire l'ingresso di atmosfere infiammabili. Le parti di ricambio devono essere conformi alle specifiche del produttore.

Nota: L'uso di sigillante siliconico potrebbe inibire l'efficacia di alcuni tipi di apparecchiature di rilevamento di perdite. I componenti a sicurezza intrinseca non devono essere isolati prima di intervenire su di essi.

3. Riparazione di componenti a sicurezza intrinseca

Non applicare carichi induttivi o capacitivi permanenti al circuito senza garantire che non superino la tensione ammissibile e la corrente consentita per le apparecchiature in uso. I componenti a sicurezza intrinseca sono gli unici su cui si può intervenire mentre sono sotto tensione in presenza di un'atmosfera infiammabile. Le apparecchiature di test devono disporre di una portata nominale adeguata. Sostituire i componenti solo con i ricambi specificati dal produttore. Le parti non specificate dal produttore possono provocare la combustione di refrigerante nell'atmosfera a causa di una perdita. 1 Informazioni sulla sicurezzaCondizionatore d’aria mobile / Manuale dell’utente 129 / 396 IT

Controllare che il cablaggio non sarà soggetto ad usura, corrosione, pressione eccessiva, vibrazioni, bordi taglienti o altri effetti negativi sull'ambiente. Il controllo deve inoltre tener conto degli effetti dell'invecchiamento o delle vibrazioni continue provenienti da fonti quali compressori o ventilatori.

5. Rilevamento di refrigeranti infiammabili

In nessun caso le potenziali fonti di combustione devono essere utilizzate per la ricerca o il rilevamento di perdite di refrigerante. Non si deve utilizzare una torcia alogena (o qualsiasi altro rivelatore che utilizza una fiamma libera). 1 Informazioni sulla sicurezza130 / 396 IT Condizionatore d’aria mobile / Manuale dell’utente

6. Metodi di rilevamento perdite

I rilevatori elettronici di perdite devono essere utilizzati per individuare i refrigeranti infiammabili, ma la sensibilità potrebbe non essere adeguata o potrebbe essere necessaria I rilevatori elettronici di perdite devono essere utilizzati per rilevare i refrigeranti infiammabili, ma la sensibilità potrebbe non essere adeguata oppure potrebbero necessitare di una ricalibrazione (leapparecchiature di rilevamento devono essere calibrate in un'area priva di refrigerante). Assicurarsi che il rivelatore non sia una fonte potenziale di combustione e sia adatto per il refrigerante utilizzato. Le apparecchiature di rilevamento di perdite devono essere impostate ad una percentuale di LFL del refrigerante e calibrato in base al refrigerante impiegato e la percentuale appropriata di gas (25%massimo) deve essere verificata. I fluidi di rilevamento delle perdite sono adatti per l'uso con la maggior parte dei refrigeranti, ma si deve evitare l'uso di detergenti a base di cloro in quanto il cloro potrebbe reagire con il refrigerante e corrodere le tubazioni di rame. Se si sospetta una fuga, tutte le fiamme libere devono essere rimosse/spente. In caso di perdita di refrigerante che richiede brasatura, tutto il refrigerante viene recuperato dal sistema o isolato (tramite valvole di isolamento) in una parte del sistema lontana dalla perdita. L'azoto esente da ossigeno (OFN) viene quindi spurgato attraverso il sistema sia prima che durante il processo di brasatura. 1 Informazioni sulla sicurezzaCondizionatore d’aria mobile / Manuale dell’utente 131 / 396 IT

7. Rimozione ed evacuazione

Quando si interviene sul circuito refrigerante per effettuare le riparazioni o per qualsiasi altro scopo, utilizzare procedure convenzionali. Tuttavia, è importante osservare le migliori prassi tenendo in considerazione l'infiammabilità. Attenersi alla seguente procedura: rimuovere il refrigerante; spurgare il circuito con gas inerte; svuotare; spurgare di nuovo con gas inerte; interrompere il circuito tramite intercettazione o brasatura. La carica di refrigerante deve essere recuperata nelle bombole di recupero appropriate. Eseguire il “flussaggio” del sistema con OFN per rendere sicura l'unità. Potrebbe essere necessario ripetere più volte questa procedura. Non utilizzare aria compressa o ossigeno per questa operazione. Il flussaggio si ottiene interrompendo il vuoto nel sistema con OFN e continuando a riempire fino al raggiungimento della pressione di esercizio, quindi sfiatando nell'atmosfera e infine tirando verso il vuoto. Questo processo deve essere ripetuto finché non vi è più refrigerante all'interno del sistema. Quando si utilizza la carica OFN finale, il sistema deve essere sfiatato fino alla pressione atmosferica per consentire l'intervento. Questa operazione è assolutamente vitale se si devono effettuare le operazioni di brasatura sulle tubazioni. Assicurarsi che la presa della pompa a vuoto non sia vicino a fonti di combustione e che sia disponibile ventilazione. 1 Informazioni sulla sicurezza132 / 396 IT Condizionatore d’aria mobile / Manuale dell’utente

8. Procedure di carica

Oltre alle procedure di carica convenzionali, attenersi ai seguenti requisiti:

Assicurarsi che non si verifichi la contaminazione di diversi refrigeranti quando si utilizzano apparecchiature di carica. Iflessibili o i condotti devono essere più corti possibili per ridurre al minimo la quantità di refrigerante contenuta.

Le bombole devono essere tenute in posizione verticale.

Assicurarsi che il sistema refrigerante sia collegato a terra prima di caricare il sistema con refrigerante.

Etichettare il sistema al termine della carica (se non è già etichettato).

Prestare estrema cautela a non riempire eccessivamente il sistema refrigerante. Prima di caricare il sistema, è necessario testare la con pressione con OFN. Devono essere testate eventuali perdite del sistema al termine di ricarica, ma prima della messa in servizio. Prima di uscire dal sito, è necessario effettuare un ulteriore test di perdite.

9. Messa fuori servizio

Prima di effettuare questa procedura, è essenziale che il tecnico abbia acquisito piena familiarità con le apparecchiature e tutti i suoi dettagli. Si raccomanda di adottare una buona prassi per recuperare in modo sicuro tutti i refrigeranti. Prima di effettuare l'operazione, nel caso in cui sia necessaria l'analisi del refrigerante recuperato prima del riutilizzo, prelevare un campione di olio e refrigerante. È essenziale che l'alimentazione elettrica sia disponibile prima di iniziare operazione. 1 Informazioni sulla sicurezzaCondizionatore d’aria mobile / Manuale dell’utente 133 / 396 IT a) Acquisire familiarità con le apparecchiature e il relativo funzionamento. b) Isolare elettricamente il sistema. c) Prima di eseguire la procedura, verificare quanto segue: le apparecchiature meccaniche di movimentazione sono disponibili, ove necessario, per la movimentazione di bombole di refrigerante; tutte le attrezzature di protezione individuale sono disponibili e devono essere utilizzate in modo corretto; il processo di recupero è monitorato in ogni momento da personale competente; le apparecchiature di recupero e le bombole devono essere conformi agli standard adeguati. d) Ove possibile, pompare il sistema di refrigerante. e) Se il vuoto non è possibile, fare in modo che un collettore rimuova il refrigerante da varie parti del sistema. f) Assicurarsi che la bombola si trovi sulle bilance prima di effettuare il recupero. g) Avviare la macchina di recupero e azionarla in conformità alle istruzioni del produttore. h) Non riempire eccessivamente le bombole. (Non oltre l'80% del volume di carica del liquido).

i) Non superare la pressione massima di esercizio delle bombole,

seppure temporaneamente. 1 Informazioni sulla sicurezza134 / 396 IT Condizionatore d’aria mobile / Manuale dell’utente j) Una volta riempite correttamente le bombole e terminato il processo, assicurarsi che le bombole e le apparecchiature siano state rimosse tempestivamente dal sito e tutte le valvole di isolamento sulle apparecchiature siano chiuse. k) Il refrigerante recuperato non deve essere caricato in un altro sistema di refrigerazione a meno che non sia stato pulito e controllato.

Le apparecchiature devono essere etichettate indicando la messa fuori servizio e lo svuotamento di refrigerante. L'etichetta deve essere datata e firmata. Assicurarsi che sulle apparecchiature siano presenti delle etichette che indichino la presenza di refrigerante infiammabile.

Quando si rimuove il refrigerante da un sistema, per la manutenzione o la messa fuori servizio, si raccomanda di adottare una buona prassi per rimuovere in modo sicuro tutti i refrigeranti. Quando si trasferisce il refrigerante in bombole, assicurarsi di utilizzare esclusivamente bombole adeguate per il recupero del refrigerante. Assicurarsi che sia disponibile il numero corretto di bombole per la carica totale del sistema. Tutte le bombole da utilizzare sono designate per il refrigerante recuperato ed etichettate per tale refrigerante (ovvero bombole speciali per il recupero del refrigerante). Le bombole devono essere dotate di valvola di sicurezza e relative valvole di isolamento in buone condizioni. Le bombole di recupero sono evacuate e, ove possibile, raffreddate prima del recupero. 1 Informazioni sulla sicurezzaCondizionatore d’aria mobile / Manuale dell’utente 135 / 396 IT Le apparecchiature di recupero devono essere in buone condizioni con una serie di istruzioni relative alle apparecchiature a portata di mano e devono essere adeguate per il recupero dei refrigeranti infiammabili. Inoltre, una serie di bilance calibrate deve essere disponibile e in buone condizioni. I flessibili devono essere dotati di attacchi di scollegamento privi di perdite e in buone condizioni. Prima di utilizzare la macchina di recupero, verificare che sia in condizioni di funzionamento soddisfacente, sia stata effettuata una corretta manutenzione e tutti i componenti elettrici associati siano sigillati per evitare la combustione in caso di rilascio di refrigerante. In caso di dubbi, consultare il produttore. Il refrigerante recuperato deve essere riportato al fornitore del refrigerante nella bombola di recupero adeguata e con la relativa Nota di trasferimento dei rifiuti compilata. Non mischiare i refrigeranti in unità di recupero e, soprattutto, non in bombole. Se si devono rimuovere compressori o olio per compressori, assicurarsi che siano stati evacuati ad un livello accettabile per garantire che il refrigerante infiammabile non rimanga all'interno del lubrificante. Il processo di evacuazione deve essere effettuato prima di riportare il compressore ai fornitori. Adottare esclusivamente il riscaldamento elettrico sul corpo del compressore per accelerare questo processo. Quando si scarica l'olio da un sistema, l'operazione deve essere eseguita in modo sicuro. 1 Informazioni sulla sicurezza136 / 396 IT Condizionatore d’aria mobile / Manuale dell’utente

Nota relativa ai gas fluorurati:

I gas fluorurati a effetto serra sono contenuti in apparecchiature sigillate ermeticamente. Per informazioni specifiche sul tipo di gas, sulla quantità e sull'equivalente in tonnellate di CO

dei gas fluorurati ad effetto serra (su alcuni modelli), consultare l'etichetta corrispondente sulla stessa unità.

L’installazione, l’assistenza, la manutenzione e la riparazione di questa unità devono essere effettuate da un tecnico certificato.

La disinstallazione e lo smaltimento del prodotto devono essere effettuati da un tecnico certificato. Competenze del personale qualificato Generale È richiesto una formazione speciale aggiuntiva alle consuete procedure di riparazione delle apparecchiature di refrigerazione quando si tratta di attrezzatura con refrigeranti infiammabili. In molti paesi, questa formazione viene fornita da organizzazioni nazionali di formazione che sono accreditate per insegnare i pertinenti standard di competenza nazionali che possono essere stabiliti nella legislazione. La competenza acquisita dovrebbe essere documentata da un certificato. 1 Informazioni sulla sicurezzaCondizionatore d’aria mobile / Manuale dell’utente 137 / 396 IT Formazione La formazione deve comprendere quanto segue: Informazioni circa il potenziale esplosivo dei refrigeranti infiammabili per istruire sulla pericolosità dei materiali infiammabili se manipolati senza attenzione. Informazioni sulle potenziali fonti di ignizione, in particolari quelle non ovvie come accendini, interruttori della luce, aspirapolveri e termosifoni elettrici. Informazioni sui diversi concetti di sicurezza: Scarsa ventilazione (vedi Clausola GG.2) La sicurezza dell'apparecchio non dipende dalla ventilazione dell’alloggiamento. Lo spegnimento dell'apparecchio o l’apertura dell'alloggiamento non produce effettivi significativi sulla sicurezza. Tuttavia, è possibile che a seguito di perdite possa accumularsi del refrigerante all’interno dell'involucro, rilasciando un'atmosfera infiammabile all'apertura dello stesso. Ventilazione dell’involucro (vedi Clausola GG.4) La sicurezza dell'apparecchio dipende dalla ventilazione dell’alloggiamento. Lo spegnimento dell'apparecchio o l’apertura dell'involucro produce effettivi significativi sulla sicurezza. Occorre garantire una ventilazione sufficiente. Ventilazione dell’ambiente (vedi Clausola GG.4) La sicurezza dell'apparecchio dipende dalla ventilazione dell’ambiente. Lospegnimento dell'apparecchio o l’apertura dell'alloggiamento non produce effettivi significativi sulla sicurezza. La ventilazione dell'ambiente non deve essere spenta durante le procedure diriparazione. 1 Informazioni sulla sicurezza138 / 396 IT Condizionatore d’aria mobile / Manuale dell’utente Informazioni sul sigillamento di componenti e involucri in base alla normativa IEC 60079-15:2010. Informazioni sulle procedure di lavoro corrette: a) Messa in servizio

Assicurarsi che la superficie del suolo sia sufficiente per ricaricare il refrigerante o che il condotto di ventilazione sia assemblato correttamente.

Collegare i tubi e condurre un test di tenuta prima di caricare il refrigerante.

Controllare le apparecchiature per la sicurezza prima della messa in servizio. b) Manutenzione

L'apparecchio portatile deve essere riparato all’esterno o in un luogo appositamente adibito alla riparazione di unità con refrigeranti infiammabili.

Garantire una ventilazione sufficiente nel luogo di riparazione.

Malfunzionamenti dell'apparecchio possono essere provocati da dispersioni di refrigerante e sono possibili perdite di refrigerante.

Scaricare i condensatori in modo che non producano scintille. La procedura standard per cortocircuitare i terminali dei condensatori crea generalmente scintille.

Rimontare accuratamente gli involucri sigillati. Se le guarnizioni sono consumate, sostituirle.

Controllare le apparecchiature per la sicurezza prima della messa in servizio. 1 Informazioni sulla sicurezzaCondizionatore d’aria mobile / Manuale dell’utente 139 / 396 IT 1 Informazioni sulla sicurezza c) Riparazione

L'apparecchio portatile deve essere riparato all’esterno o in un luogo appositamente adibito alla riparazione di unità con refrigeranti infiammabili.

Garantire una ventilazione sufficiente nel luogo di riparazione.

Malfunzionamenti dell'apparecchio possono essere provocati da dispersioni di refrigerante e sono possibili perdite di refrigerante.

Scaricare i condensatori in modo che non producano scintille.

Se occorre la brasatura, è necessario eseguire le seguenti procedure nell’ordine corretto:

Rimuovere il refrigerante. Se il recupero non è necessario in base alle normative nazionali, drenare il refrigerante all'esterno. Prestare attenzione in modo che il refrigerante drenato non rappresenti una fonte di pericolo. Nel dubbio, incaricare una persona di controllare lo sfiato. Prestare particolare attenzione in modo che il refrigerante drenato non ritorni nell’edificio.

Scaricare il circuito refrigerante.

Spurgare il circuito refrigerante con azoto per 5 minuti.

Rimuovere le parti da sostituire tramite intercettazione o brasatura.

Spurgare il punto di brasatura con azoto durante la procedura.

Condurre un test di tenuta prima di caricare il refrigerante.

Rimontare accuratamente gli involucri sigillati. Se le guarnizioni sono consumate, sostituirle.140 / 396 IT Condizionatore d’aria mobile / Manuale dell’utente

Controllare le apparecchiature per la sicurezza prima della messa in servizio. d) Messa fuori servizio

Se durante la messa fuori servizio dell’apparecchio la sicurezza ne risente, è necessario prima rimuovere la carica di refrigerante.

Garantire una ventilazione sufficiente nel luogo dove si trova l'apparecchio.

Malfunzionamenti dell'apparecchio possono essere provocati da dispersioni di refrigerante e sono possibili perdite di refrigerante.

Scaricare i condensatori in modo che non producano scintille.

Rimuovere il refrigerante. Se il recupero non è necessario in base alle normative nazionali, drenare il refrigerante all'esterno. Prestare attenzione in modo che il refrigerante drenato non rappresenti una fonte di pericolo. Nel dubbio, incaricare una persona di controllare lo sfiato. Prestare particolare attenzione in modo che il refrigerante drenato non ritorni nell’edificio.

Scaricare il circuito refrigerante.

Spurgare il circuito refrigerante con azoto per 5 minuti.

Riempire con azoto fino al raggiungimento della pressione atmosferica.

Affiggere un’etichetta sull'apparecchio indicante la rimozione del refrigerante. 1 Informazioni sulla sicurezzaCondizionatore d’aria mobile / Manuale dell’utente 141 / 396 IT e) Smaltimento

Garantire una ventilazione sufficiente nel luogo di funzionamento.

Rimuovere il refrigerante. Se il recupero non è necessario in base alle normative nazionali, drenare il refrigerante all'esterno. Prestare attenzione in modo che il refrigerante drenato non rappresenti una fonte di pericolo. Nel dubbio, incaricare una persona di controllare lo sfiato. Prestare particolare attenzione in modo che il refrigerante drenato non ritorni nell’edificio.

Scaricare il circuito refrigerante.

Spurgare il circuito refrigerante con azoto per 5 minuti.

Arrestare il compressore e spurgare l’olio. Trasporto, contrassegni e stoccaggio per unità che impiegano refrigeranti infiammabili Trasporto di apparecchiature contenenti refrigeranti infiammabili Prestare attenzione al fatto che possono esistere normative supplementari sul trasporto concernenti apparecchi contenenti gas infiammabili. Il numero massimo di pezzi di apparecchiature o di configurazione di apparecchiature, autorizzati ad essere trasportati insieme sarà determinato dalle normative di trasporto vigenti. 1 Informazioni sulla sicurezza142 / 396 IT Condizionatore d’aria mobile / Manuale dell’utente Contrassegni delle apparecchiature utilizzando cartelli Contrassegni per apparecchi simili utilizzati in una zona di lavoro sono generalmente indirizzati da normative locali e forniscono i requisiti minimi per la sicurezza e/o la salute sul luogo di lavoro. Tutti i contrassegni devono essere mantenuti e i datori di lavoro devono garantire che i dipendenti siano adeguatamente istruiti e formati in merito al significato degli stessi e delle operazioni da intraprendere in relazione a questi contrassegni. L’efficacia dei contrassegni non deve essere ridotta dall’apposizione di un numero troppo elevato degli stessi. I pittogrammi utilizzati devono essere il più semplice possibile e contenere solo dettagli essenziali. Smaltimento delle apparecchiature con refrigeranti infiammabili Vedere le normative nazionali. Stoccaggio di attrezzature/apparecchi Lo stoccaggio delle apparecchiature deve essere conforme alle istruzioni del produttore. Stoccaggio di apparecchiature imballate (invendute) La protezione delle confezioni stoccate deve essere costruita in modo tale che il danno meccanico all'apparecchiatura all'interno del pacco non provochi una perdita di carica del refrigerante. Il numero massimo di pezzi di apparecchiature autorizzati per essere stoccati insieme sarà determinato dalle normative locali. 1 Informazioni sulla sicurezzaCondizionatore d’aria mobile / Manuale dell’utente 143 / 396 IT 2 Nome dei componenti

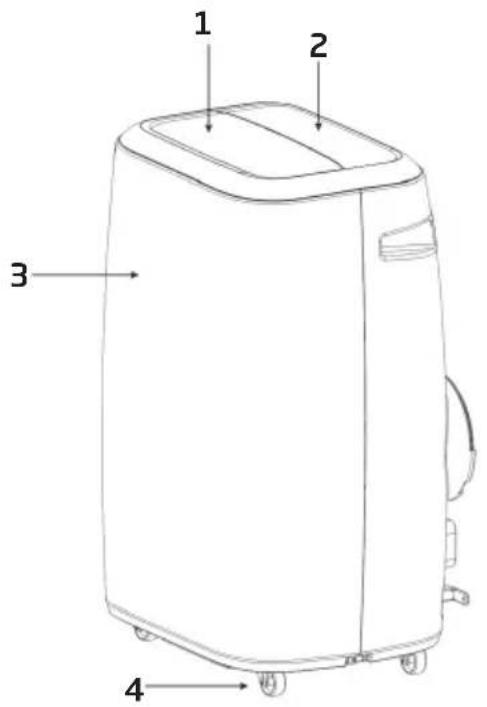

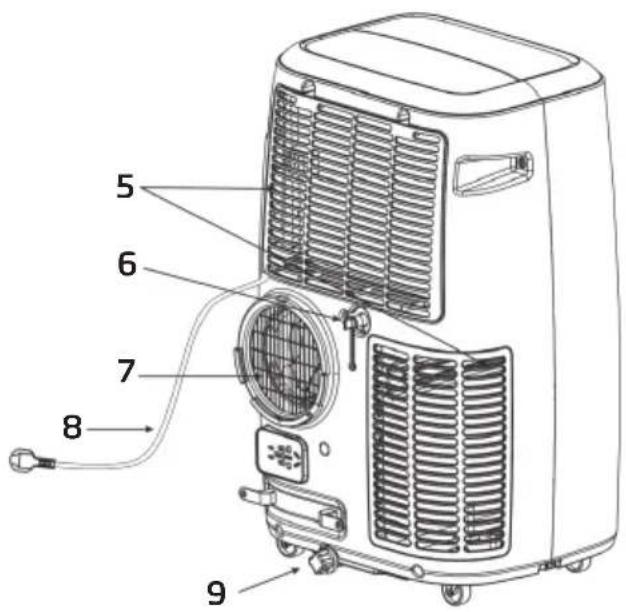

Fig.1 1 Deflettore 5 Presa d'aria 2 Pannello di controllo 6 Sbocco di drenaggio 3 Coperchio anteriore 7 Uscita dell'aria 4 Rotella 8 Cavo di alimentazione 9 Sbocco di drenaggio144 / 396 IT Condizionatore d’aria mobile / Manuale dell’utente 3 Accessori Componente Descrizione Quantità Tubo di scarico 1 Connettore per finestra 1 Adattatore per alloggiamento 1 Telecomando 1 Kit per la finestra 1 Tassello 1 Kit per la finestra in tessuto 1 (opzionale) Rotolo di nastro 1 (opzionale) Uscita dell'aria 1 Tubo dell'acqua 1 Batterie 2 Dopo aver aperto la confezione, verificare se gli accessori di cui sopra sono inclusi e controllarne le finalità nell’introduzione all’installazione del presente manuale.Condizionatore d’aria mobile / Manuale dell’utente 145 / 396 IT

4.1 Modello solo raffreddamento (non reversibile)

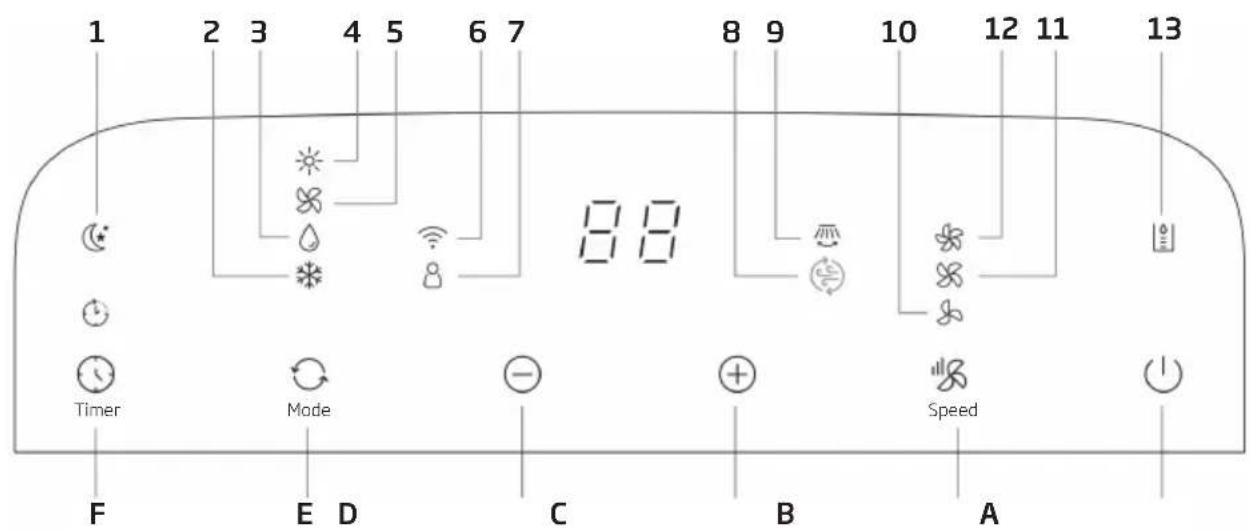

A Accensione/spegnimento. 4 Ventilazione B Velocità ventilazione 5 Funzione wireless Timer Mode SpeedF

E D C B A C Aumento della temperatura 6 Zone follow (Temperatura zona) D Riduzione della temperatura 7 Oscillazione automatica E Modalità operativa 8 Velocità di ventilazione bassa F Accensione/spegnimento timer 9 Velocità di ventilazione media 1 Modalità Notturna 10 Velocità di ventilazione elevata 2 Raffreddamento 11 Vaschetta dell'acqua piena 3 Deumidificatore 4 Aspetto e funzioni del pannello di controllo146 / 396 IT Condizionatore d’aria mobile / Manuale dell’utente

4.2 Modello raffreddamento e pompa di calore (reversibile)

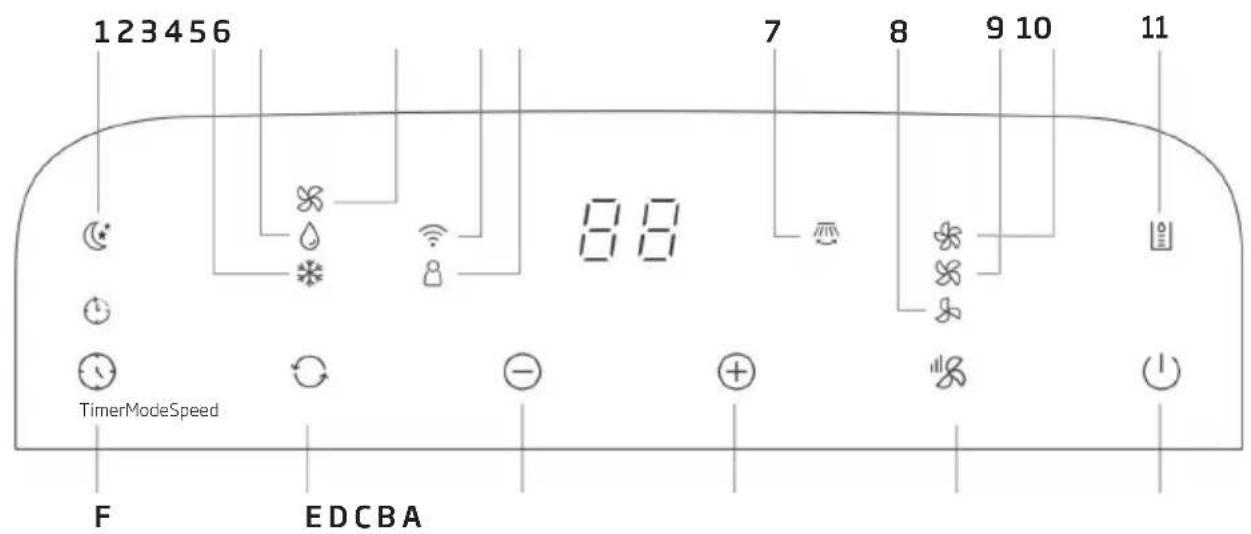

E D C B A 4 Aspetto e funzioni del pannello di controllo Timer Mode Speed

E D C B A A Accensione/spegnimento. 4 Riscaldamento B Velocità ventilazione 5 Ventilazione C Aumento della temperatura 6 Funzione wireless D Riduzione della temperatura 7 Zone follow (Temperatura zona) E Modalità operativa 8 Indicatore filtro Hepa 13 (solo su BP113H) F Accensione/spegnimento timer 9 Oscillazione automatica 10 Velocità di ventilazione bassa 1 Modalità Notturna 11 Velocità di ventilazione media 2 Raffreddamento 12 Velocità di ventilazione elevata 3 Deumidificatore 13 Vaschetta dell'acqua pienaCondizionatore d’aria mobile / Manuale dell’utente 147 / 396 IT 5 Aspetto e funzioni del telecomando

Accensione/spegnimento.

Aumento della temperatura

Riduzione della temperatura

Velocità ventilazione

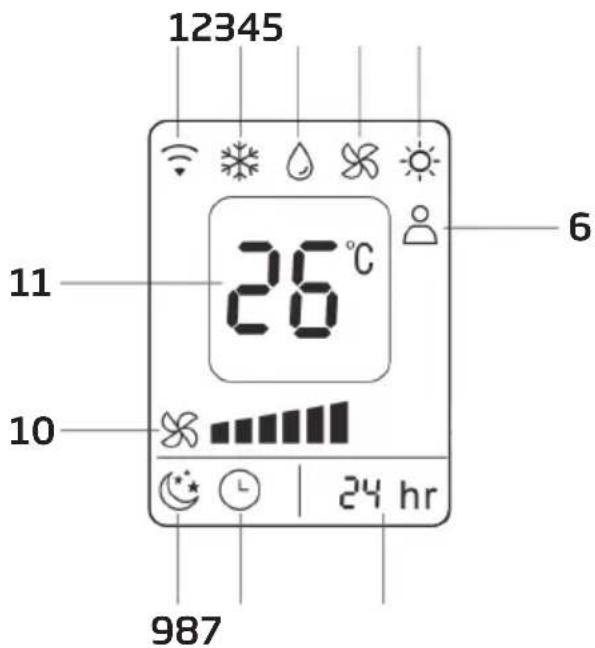

Segnale ricevitore Timer Mode SpeedF

Velocità ventilazione

Visualizzazione Temperatura

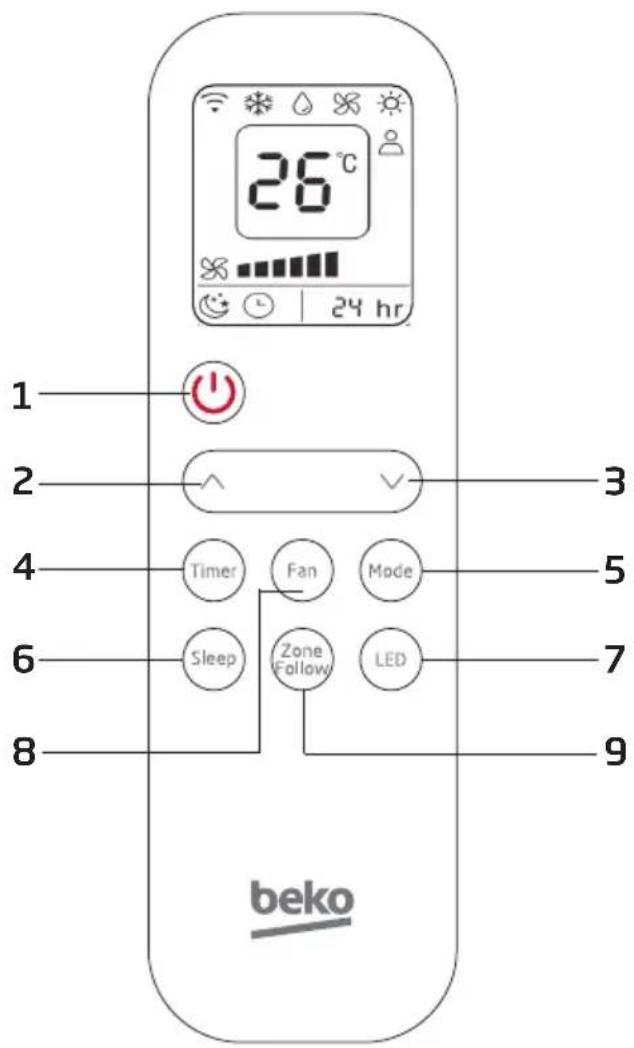

Non far cadere il telecomando.

Non collocare il telecomando in un luogo esposto a luce solare diretta. 5 Aspetto e funzioni del telecomandoCondizionatore d’aria mobile / Manuale dell’utente 149 / 396 IT Prima di mettere in funzione l’apparecchio eseguire quanto segue:

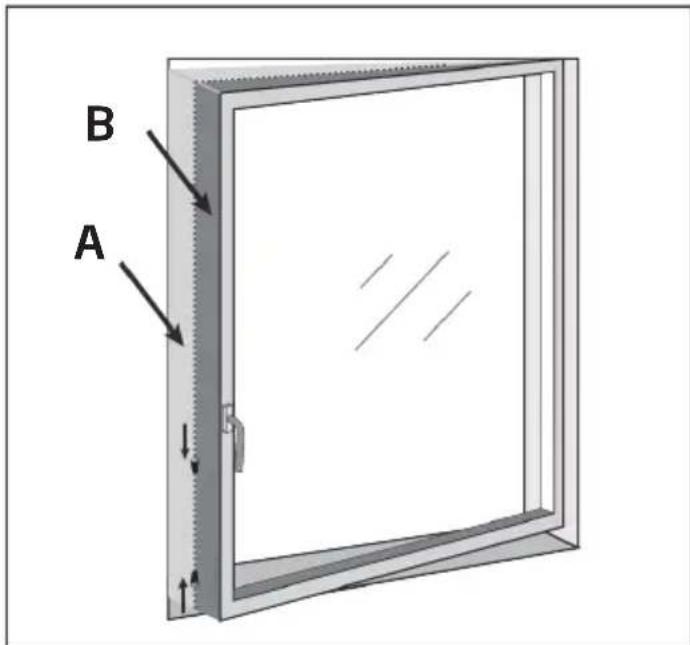

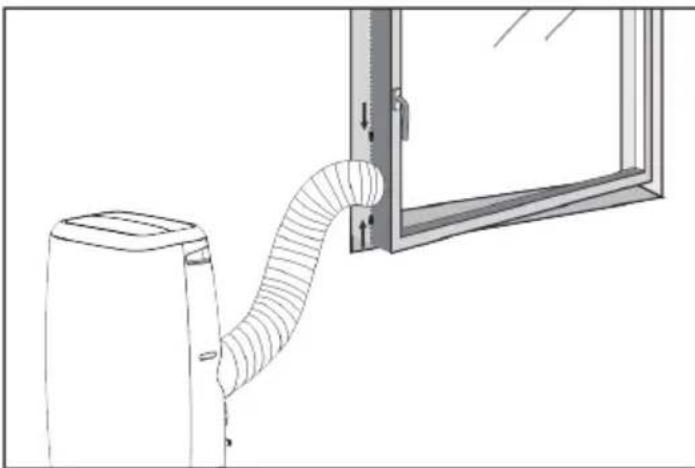

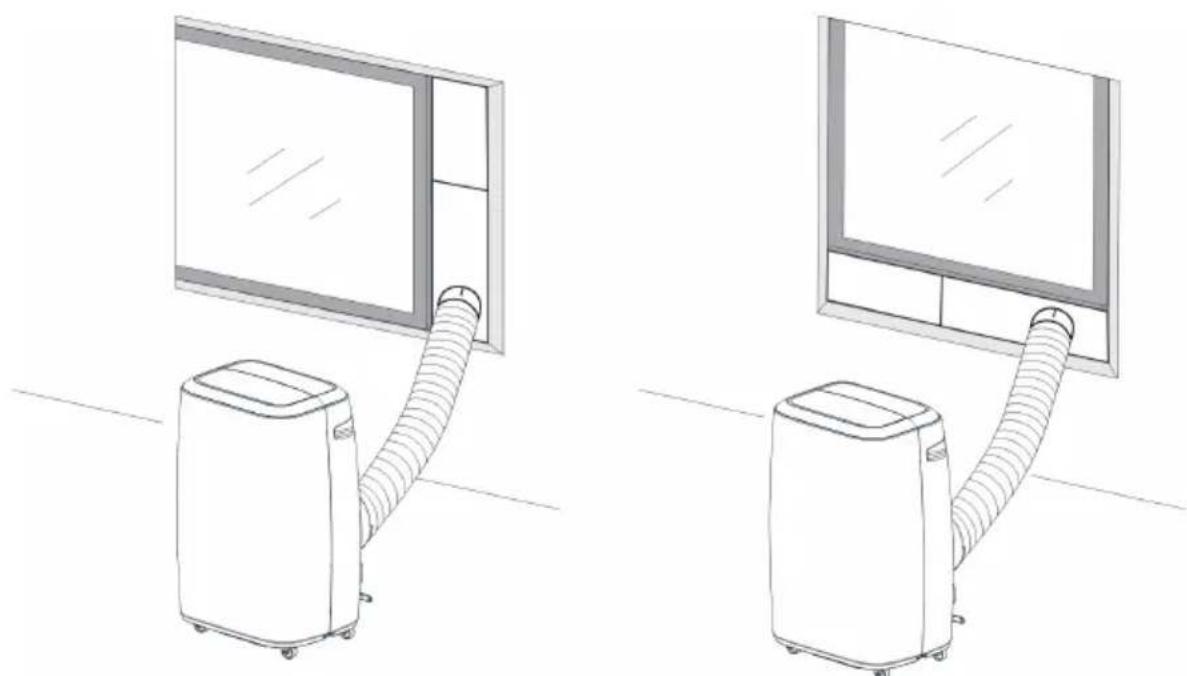

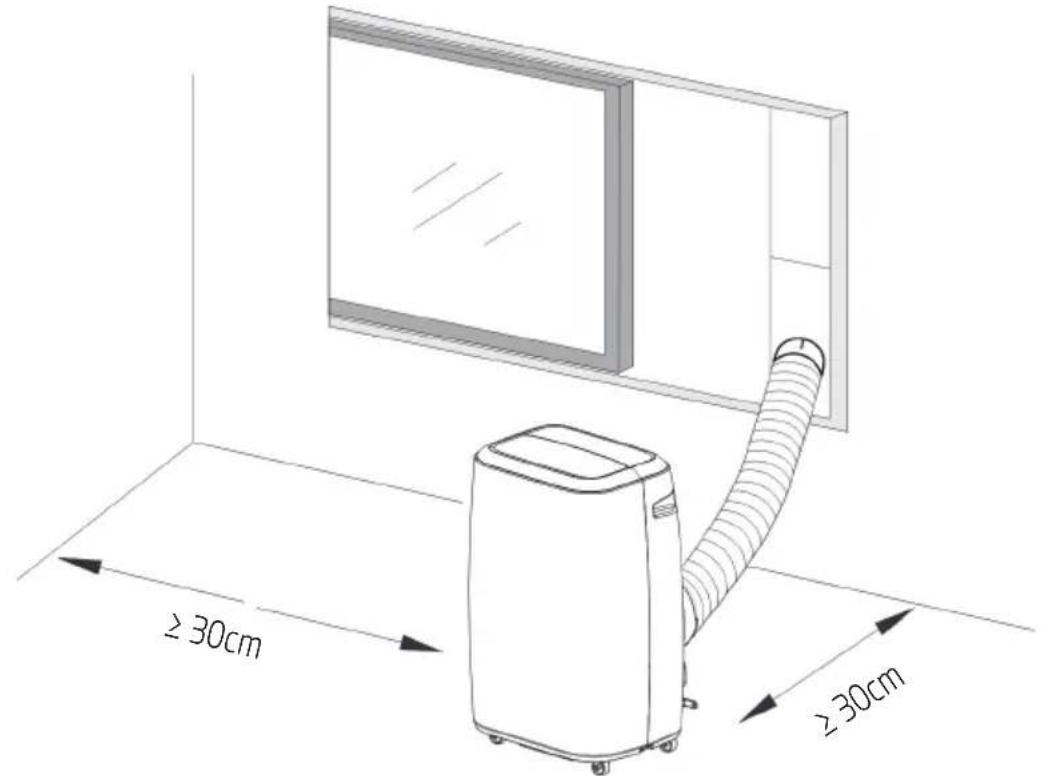

Individuare un luogo dotato di una presa di corrente.

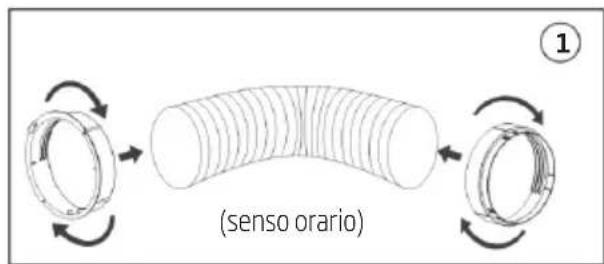

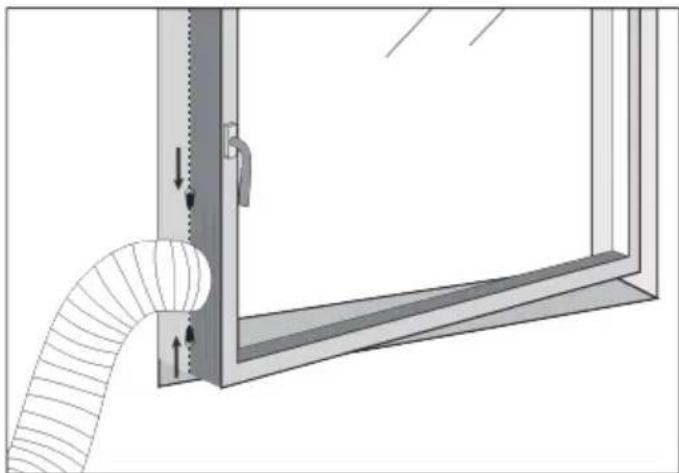

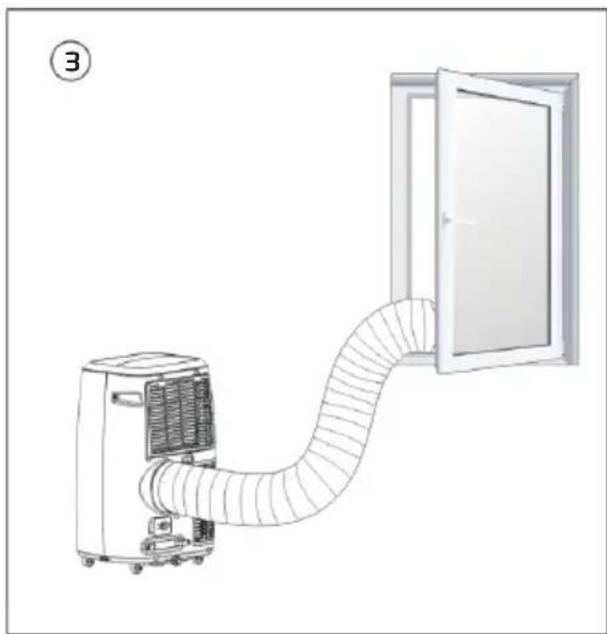

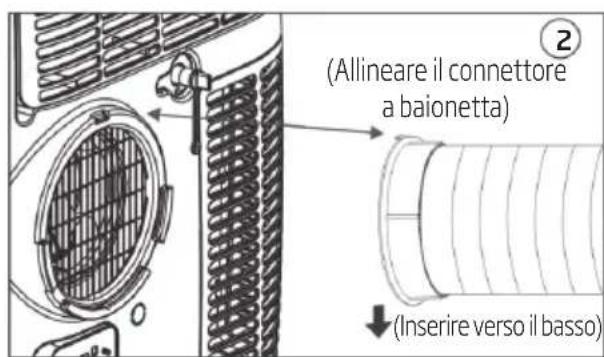

Come indicato in Fig. 5 e Fig. 5a. installare il tubo di scarico e regolare bene la posizione della finestra. Fig.5 Fig. 5a

Collegare bene il tubo di scarico (solo per il modello di riscaldamento);

Inserire il cavo di alimentazione in una presa CA 220-240 V/50 Hz dotata di messa a terra.

Premere il pulsante Accensione per accendere il condizionatore.

Intervallo della temperatura di esercizio: Raffreddamento massimo Raffreddamento minimo DB/WB(°C) 35/24 18/12 Riscaldamento massimo Riscaldamento minimo DB/WB(°C) 27/--- 7/--- 6 Funzionamento150 / 396 IT Condizionatore d’aria mobile / Manuale dell’utente Verificare se il tubo di scarico è stato montato correttamente. Precauzioni per le operazioni di raffreddamento e deumidificazione:

durante l’uso delle funzioni di raffreddamento e deumidificazione, attendere almeno 3 minuti prima di spegnere/accendere.

L’alimentazione deve soddisfare i requisiti.

La presa deve erogare corrente CA.

Non condividere la presa elettrica con altre apparecchiature.

L’alimentazione è CA 220-240 V, 50 Hz

6.2 Modalità raffreddamento

Premere il pulsante “Mode” (Modalità) finché non viene visualizzata l’icona “Raffreddamento”.

Premere i tasti “Su” o “Giù” per selezionare la temperatura desiderata. (16°C-31°C)

Premere il pulsante “Ventilazione” per selezionare la velocità di ventilazione.

6.3 Modalità deumidificatore

Premere il pulsante “Mode” (Modalità) finché non viene visualizzata l’icona “Deumidificatore”.

Viene impostata automaticamente la ventilazione a velocità bassa.

6.4 Modalità Ventilazione

Premere il pulsante “Mode” (Modalità) finché non viene visualizzata l’icona “Ventilatore”.

Premere il pulsante “Ventilazione” per selezionare la velocità di ventilazione.

6.5 Modalità di riscaldamento (questa funzione non è

disponibile per le unità di solo raffreddamento)

Premere il pulsante “Mode” (Modalità) finché non viene visualizzata l’icona “Riscaldamento”.

Premere i tasti “Su” o “Giù” per selezionare la temperatura desiderata. (16°C-31°C)

Premere il pulsante “Ventilazione” per selezionare la velocità di ventilazione. 6 FunzionamentoCondizionatore d’aria mobile / Manuale dell’utente 151 / 396 IT

Impostazione di accensione del timer:

Quando il condizionatore è spento, premere il pulsante “Timer” (Timer) e selezionare l’orario di accensione desiderato tramite i pulsanti di impostazione della temperatura e dell’ora.

Viene visualizzato sul pannello di controllo “Preset On Time” (Ora di accensione preimpostata), dopo aver impostato il tempo di impostazione 5 secondi, ‘imposta temperatura’ verrà visualizzato su entrambi i display.

L’ora di accensione è regolabile a piacere nelle 24 ore. Impostazione di spegnimento del timer:

Quando il condizionatore è acceso, premere il pulsante “Timer” (Timer) e selezionare l’orario di spegnimento desiderato tramite i pulsanti di impostazione della temperatura e dell’ora.

Viene visualizzato sul pannello di controllo “Preset Off Time” (Ora di spegnimento preimpostata).

L’ora di spegnimento è regolabile a piacere nelle 24 ore.

6.7 Oscillazione automatica

Questa funzione potrebbe essere realizzata solo tramite l’app Homewhiz.

6.8 Modalità Notturna

Durante la modalità di raffreddamento, premere il tasto Sleep (Sospensione) per impostare la temperatura. Aumenta di 1°C dopo un’ora e al massimo aumenta di 2°C dopo 2 ore.

Durante la modalità di riscaldamento, premere il tasto Sleep (Sospensione) per impostare la temperatura. Diminuisce di 1°C dopo un’ora e al massimo diminuisce di 2°C dopo 2 ore.

Premere di nuovo il tasto Sleep (Sospensione) per annullare l’impostazione.

La vaschetta di raccolta dell’acqua interna al condizionatore dispone di un interruttore di sicurezza che controlla il livello dell’acqua. Quando il livello dell’acqua raggiunge una determinata altezza, si accende una spia. (Se la pompa dell’acqua è danneggiata, quando l’acqua raggiunge il livello, rimuovere il tappo in gomma nella parte inferiore dell’unità per far drenare l’acqua all’esterno.) Drenaggio continuo

Quando l’unità non viene utilizzata per lunghi periodi di tempo, rimuovere il tappo in gomma dal foro di drenaggio nella parte inferiore dell’unità e collegare il tubo di scarico alla clip di fissaggio inferiore. L’acqua contenuta nel serbatoio dell’acqua sarà drenata all’esterno. 6 Funzionamento152 / 396 IT Condizionatore d’aria mobile / Manuale dell’utente

È possibile drenare l’acqua allo stesso modo quando l’unità funziona in modalità di riscaldamento e deumidificazione.

Se la pompa dell’acqua è danneggiata, è possibile drenare l’acqua di continuo e in tal caso la pompa dell’acqua non si attiverà. Ad ogni modo l’unità funzionerà normalmente. Se la pompa dell’acqua è danneggiata, è possibile drenare l’acqua in modo intermittente. In queste condizioni, quando si accende la spia che indica che la vaschetta dell’acqua è piena, collegare un tubo di scarico alla clip di fissaggio inferiore per svuotare l’acqua all’esterno. Ad ogni modo l’unità funzionerà normalmente.

6.10 Funzione wireless

Tenere premuto il pulsante Speed (Velocità) per 5 secondi per accedere alla modalità di impostazione wireless;

L’unità si connette in wireless se l’indicatore è acceso, in caso contrario non è connessa. Quando l’indicatore wireless lampeggia lentamente, l’unità è in modalità di configurazione wireless; se lampeggia rapidamente, l’unità è connessa in wireless.

E possibile utilizzare la maggior parte delle funzioni del condizionatore tramite l’app per smartphone (HomeWhiz) con il wireless connesso.

6.11 Funzione Zone follow (Temperatura zona)

È possibile accendere o spegnere la funzione Zone follow (Temperatura zona) tramite il telecomando;

Quando la funzione è attivata, l’unità controllerà la temperatura dell’ambiente tramite il sensore apposito contenuto nel telecomando (il sensore della temperatura ambiente nell’apparecchio non funzionerà)

Questa funzione si disattiverà se l’unità non riceve segnali dal telecomando entro 30 minuti. Il controllo della temperatura passerà quindi al normale sensore della temperatura ambiente interno all’unità. 6 FunzionamentoCondizionatore d’aria mobile / Manuale dell’utente 153 / 396 IT 7 Informazioni sull’installazione

7.1 Informazioni sull’installazione

Il condizionatore deve essere installato su una superficie piana e ben aerata. Non ostruire l’uscita dell’aria e rispettare la distanza minima di circa 30 cm. (Vedere la Fig.8) Non deve essere installato in luoghi umidi, come ad es. lavanderie. Il cablaggio della presa deve essere conforme ai requisiti elettrici per la sicurezza locali. ≥ 30cm ≥ 30cm Fig.8154 / 396 IT Condizionatore d’aria mobile / Manuale dell’utente

7.2 Introduzione all’installazione del tubo di scarico

(senso orario) (Allineare il connettore abaionetta) (Inserire verso il basso) Fig.9 Installazione temporanea

Avvitare entrambe le estremità del tubo di scarico nella clip di fissaggio quadrata e nella clip di fissaggio piatta.

Inserire la clip di fissaggio quadrata nelle aperture sul retro del condizionatore (consultare la Fig.9).

Collocare l’altra estremità del tubo di scarico nella finestra più vicina. Installazione del kit per la finestra a scorrimento La modalità di installazione del kit per la finestra a scorrimento è principalmente in orizzontale e verticale. Come indicato nella Fig. 10 e Fig. 10a, verificare le dimensioni minime e massime della finestra prima di procedere con l’installazione.

Installare il kit per la finestra sulla finestra (Fig. 10, Fig. 10a);

Regolare la lunghezza del kit per la finestra a scorrimento in base alla larghezza o all’altezza della finestra e fissarlo con il tassello;

Inserire il tubo di collegamento alla finestra nel foro del kit per la finestra. 7 Informazioni sull’installazioneCondizionatore d’aria mobile / Manuale dell’utente 155 / 396 IT

(Tassello) 7 Informazioni sull’installazione156 / 396 IT Condizionatore d’aria mobile / Manuale dell’utente

7.3 Kit di coibentazione universale per condizionatore

portatile (opzionale) Adatta a finestre e porte Il kit comprende: 1 pezzo di tessuto (4 m) 1 rotolo di nastro adesivo (9 m)

Aprire la finestra e pulire le ante e gli infissi prima di fissare il nastro adesivo. 7 Informazioni sull’installazioneCondizionatore d’aria mobile / Manuale dell’utente 157 / 396 IT

Tagliare delle grandi strisce di nastro adesivo in base alle dimensioni della finestra. Incollarle agli infissi della finestra e quindi eseguire la stessa operazione sulla superficie interna del bordo della finestra (dal lato della maniglia).

Incollare il lato più lungo (A) del pezzo di tessuto bianco all’infisso della finestra e incollare quindi il lato corto (B) all’anta della finestra (lato maniglia) a partire dal centro, quindi in alto e infine in basso.

Chiudere la finestra e assicurarsi che il pezzo di tessuto non si incastri nelle guarnizioni di chiusura e la finestra si chiuda sempre correttamente, anche con il nastro adesivo.

Aprire delicatamente la finestra e la cerniera del pezzo di tessuto (a partire dalla parte inferiore o centrale della finestra), quindi inserire il tubo di sfiato nell’apertura. Regolare la cerniera in modo che il tubo di sfiato sia fissato ermeticamente. 7 Informazioni sull’installazione158 / 396 IT Condizionatore d’aria mobile / Manuale dell’utente

Ora che il kit di coibentazione è installato, è possibile accendere e provare la freschezza del condizionatore portatile! Se non si desidera utilizzare il condizionatore portatile e si vuole chiudere la finestra, è sufficiente rimuovere la guaina dalla cerniera e chiudere la finestra, controllando che il pezzo di tessuto non rimanga incastrato nelle guarnizioni di chiusura.

Nota: In caso di finestre con doppia anta: bloccare la prima anta con la maniglia ed eseguire l’installazione del kit di coibentazione sull’altra anta (senza la maniglia). Prima dell’installazione, verificare che il nastro adesivo non danneggi la finestra. 7 Informazioni sull’installazioneCondizionatore d’aria mobile / Manuale dell’utente 159 / 396 IT 7 Informazioni sull’installazione

Quando viene installato il filtro Hepa 13, la spia del raffreddamento si accende.

Quando è in funzione il purificatore d’aria, la funzione di raffreddamento e deumidificatore non è operativa.

Se occorre raffreddare o deumidificare, è necessario disattivare il filtro Hepa 13. Come installare il filtro Hepa 13

7.5 Allarme vaschetta dell'acqua piena

La vaschetta di raccolta dell'acqua interna al condizionatore dispone di un interruttore di sicurezza che controlla il livello dell'acqua. Quando il livello dell'acqua raggiunge una determinata altezza, si accende una spia. (Se la pompa dell'acqua è danneggiata, quando l'acqua raggiunge il livello, rimuovere il tappo in gomma nella parte inferiore dell’unità per far drenare l’acqua all’esterno.)

Il foro (A), posizionato nella parte superiore dell’unità, va usato per estrarre l’acqua dal condizionatore portatile (rimuovere il tappo in gomma e posizionare il tubo di scarico nell’orifizio) quando nella stanza vi è molta umidità (in drenaggio continuo) o quando è stata attivata la modalità Deumidificatore o Riscaldamento. Il foro (B), posizionato nella parte inferiore dell’unità, presenta una vaschetta e va usato per svuotare tale contenitore (allarme vaschetta d’acqua piena). A tal fine, rimuovere il tappo di gomma e posizionare il tubo di scarico nel foro.

Nota: Attenzione! La vaschetta è in grado di contenere una quantità considerevole d’acqua. Se del caso, si consiglia di svuotarla all’esterno o di utilizzare una bacinella capiente evitando così di allagare la stanza. 7 Informazioni sull’installazioneCondizionatore d’aria mobile / Manuale dell’utente 161 / 396 IT 8 Manutenzione

Scollegare sempre l'unità prima di effettuare le operazioni di pulizia o manutenzione.

Non utilizzare liquidi infiammabili o agenti chimici per la pulizia dell'unità.

Non lavare l'unità sotto acqua corrente, in quanto potrebbe comportare scosse elettriche.

Non azionare la macchina se l'alimentazione è stata danneggiata durante la pulizia. Un cavo di alimentazione danneggiato deve essere sostituito con un nuovo cavo ottenuto dal produttore.

In caso di guasti al condizionatore, rivolgersi al rivenditore o a un punto di riparazione.

Se il filtro dell’aria è ostruito con polvere/sporcizia, è necessario pulirlo ogni due settimane.

Montaggio Inserire il filtro dell’aria nella griglia di entrata dell’aria e riposizionare i componenti.162 / 396 IT Condizionatore d’aria mobile / Manuale dell’utente 8 Manutenzione

Avvertenza: Non mettere in funzione l'unità senza filtro in quanto polvere e lanugine la intaserebbero e ne ridurrebbero le prestazioni.

8.2 Pulire la superficie del condizionatore.

Prima pulire la superficie con un detergente neutro e un panno umido, quindi asciugare con un panno asciutto.Condizionatore d’aria mobile / Manuale dell’utente 163 / 396 IT 9 Manutenzione Consigli di manutenzione Assicurarsi di pulire il filtro dell'aria ogni 2 settimane per prestazioni ottimali. La vaschetta di raccolta dell'acqua deve essere drenata immediatamente dopo il verificarsi dell'errore P1 e prima della conservazione per prevenire la formazione di muffa. In abitazioni con animali, è necessario pulire periodicamente la griglia per prevenire il blocco del flusso dell'aria dovuto ai peli degli animali. Pulizia dell'unità Pulire l'unità con un panno morbido privo di lanugine e un detergente delicato. Asciugare l'unità con un panno asciutto privo di lanugine. Conservazione dell'unità quando non è in uso Asciugare la vaschetta di raccolta dell'acqua dell'unità secondo le istruzioni riportate nella seguente sezione. Azionare l'apparecchio in modalità Fan (Ventilazione) per 12 ore in una stanza calda per asciugarlo e prevenire la formazione di muffe. Spegnere l'apparecchio e scollegarlo. Pulire il filtro dell'aria secondo le istruzioni riportate nella sezione precedente. Reinstallare il filtro pulito e asciutto prima della conservazione. Rimuovere le batterie dal telecomando. Assicurarsi di conservare l'unità in un luogo fresco e buio. L'esposizione alla luce solare diretta o a fonti di calore eccessive può abbreviare la durata di vita dell'unità.

Nota: è possibile spolverare l'alloggiamento e la parte anteriore con un panno privo di olio oppure è possibile lavarli con un panno inumidito con una soluzione di acqua calda e detergente per piatti delicato. Risciacquarli a fondo e asciugarli accuratamente. Non utilizzare mai detergenti aggressivi, paraffina o lucidi sulla parte frontale dell'alloggiamento. Assicurarsi di strizzare l'acqua in eccesso dal panno prima di asciugare l'area dei comandi. L'acqua in eccesso sui comandi o nelle vicinanze può causare danni all'unità.164 / 396 IT Condizionatore d’aria mobile / Manuale dell’utente Problemi Possibili cause Rimedi suggeriti

L'unità non si accende premendo il tasto on/off (accensione/ spegnimento)

La spia del serbatoio dell'acqua lampeggia e il serbatoio è pieno. Svuotare l'acqua dal serbatoio.

La temperatura ambiente è superiore alla temperatura impostata. (Modalità di riscaldamento) Resettare la temperatura.

La temperatura ambiente è inferiore alla temperatura impostata. (Modalitàdi raffreddamento) Resettare la temperatura.

L'ambiente non è abbastanza freddo

Le porte e le finestre non sono chiuse. Assicurarsi che tutte le finestre e le porte siano chiuse.

Ci sono fonti di calore all'interno dellastanza. Rimuovere le fonti di calore, se possibile.

Il tubo di scarico dell'aria non è collegato o è bloccato. Collegare o pulire il tubo dell'aria di scarico.

La temperatura impostata è troppo alta. Resettare la temperatura.

La presa dell'aria è ostruita. Pulire la presa d'aria.

Il pavimento non livellato o non è abbastanza piano Posizionare l'unità su una superficie piana e livellata, se possibile

Il suono è causato dallo scorrere del refrigerante all'interno del climatizzatore. È normale.

Codice E0 Errore del sensore di temperatura ambiente. Sostituire il sensore di temperatura ambiente (l’unità funziona anche senza la sostituzione.)

Codice E1 Errore del sensore di temperatura del condensatore. Sostituire il sensore di temperatura del condensatore.

Codice E2 Serbatoio dell'acqua pieno durante il raffreddamento Estrarre il tappo di gomma e svuotare il serbatoio.

Codice E3 Errore del sensore di temperatura dell'evaporatore. Sostituire il sensore di temperatura dell’evaporatore.

Codice E4 Serbatoio dell'acqua pieno durante il riscaldamento Svuotare il serbatoio dell'acqua.

Nota: I prodotti effettivi potrebbero essere diversi. 10 Risoluzione dei problemiCondizionatore d’aria mobile / Manuale dell’utente 165 / 396 IT Se si utilizza l'unità in paesi europei, attenersi alle seguenti informazioni: Smaltimento: Non smaltire il prodotto come rifiuto non differenziato. È necessaria la raccolta separata di tali rifiuti per un trattamento speciale. È vietato smaltire l'elettrodomestico insieme ai rifiuti domestici. Per lo smaltimento, ci sono diverse possibilità:

Il comune ha stabilito dei sistemi di raccolta dove i rifiuti elettronici possono essere smaltiti gratuitamente.

Al momento dell'acquisto di un nuovo prodotto, il rivenditore ritirerà gratuitamente il vecchio prodotto.

L'azienda produttrice ritirerà il vecchio elettrodomestico per lo smaltimento gratuito.

Dato che i vecchi prodotti contengono risorse di valore, possono essere venduti ai rivenditori di scarti metallici. Lo smaltimento dei rifiuti nei boschi e nei paesaggi mette in pericolo la vostra salute, quando tali sostanze pericolose si disperdono nel sottosuolo o nelle acque ed entrano nel circolo della catena alimentare.

Il presente simbolo indica che questo prodotto non può essere smaltito insieme ai rifiuti domestici al termine del suo ciclo di vita. Il dispositivo usato deve essere conferito presso il punto di raccolta ufficiale di riciclo di dispositivi elettrici ed elettronici. Al fine di individuare tali sistemi di raccolta, contattare le autorità locali o il rivenditore presso il cui negozio è stato acquistato l’articolo. Ciascun utente svolge un ruolo importante nel recupero e nel riciclo di vecchie apparecchiature. Lo smaltimento appropriato aiuta a prevenire potenziali conseguenze negative per l’ambiente e la salute umana. 11 Normative europee per lo smaltimento166 / 396 IT Condizionatore d’aria mobile / Manuale dell’utente 12 Istruzioni per l'installazione

12.1 Istruzioni per i gas fluorurati

Questo prodotto contiene gas fluorurati ad effetto serra. I gas fluorurati ad effetto serra sono contenuti in attrezzatura sigillata ermeticamente. Installazioni, riparazioni, manutenzione, controlli della presenza di perdite, smantellamento e riciclo del prodotto devono essere effettuati da personale qualificato. Se il sistema è dotato di dispositivo per il rilevamento delle perdite, i controlli delle perdite devono essere eseguiti almeno ogni 12 mesi, accertando che il sistema funzioni correttamente. Ogni qual volta vengono eseguiti controlli delle perdite, occorre specificare il ciclo di controllo, creare e conservare dei registri concernenti le verifiche.

Nota: Non occorre eseguire le verifiche delle perdite per attrezzatura sigillata ermeticamente, condizionatori d'aria portatili, condizionatori d'aria a finestra e deumidificatori, se l'equivalente di CO

o gas fluorurati ad effetto serra è minore di 10 tonnellate.Condizionatore d’aria mobile / Manuale dell’utente 167 / 396 IT 13 Specifiche tecniche Nome modello Beko BP109C BP112C BP112H BP113H BP109AC BP109AH Refrigerante R290 R290 R290 R290 R290 R290 Quantità refrigerante totale (g)

Classe climatica T1 T1 T1 T1 T1 T1 Capacità di raffreddamento (Btu/h)

Capacità di raffreddamento (W)

Capacità di riscaldamento (Btu/h) - - 8871 10577 - 7165 Capacità di riscaldamento (W) - - 2600 3100 - 2100 Efficienza energetica in raffreddamento (W/W) - EER 2,60 2,60 2,60 2,60 3,10 3,10 Efficienza energetica in riscaldamento (W/W) - COP - - 2,30 2,30 - 2,60 Livello di energia - raffreddamento

(EU 626/2011) Livello di energia - riscaldamento

(EU 626/2011) Potenza di raffreddamento in ingresso (W)

Rimozione dell’umidità (L/h) 1,0 1,2 1,2 1,5 1,0 1,0 Intervallo della temperatura di esercizio durante il raffreddamento (°C) 18-35 °C 18-35 °C 18-35 °C 18-35 °C 18-35 °C 18-35 °C Intervallo della temperatura di esercizio durante il riscaldamento (°C) - - 7-27 °C 7-27 °C - 7-27 °C168 / 396 IT Condizionatore d’aria mobile / Manuale dell’utente

Le specifiche sono valori standard calcolati in base alle condizioni operative nominali. Queste variano in base alle condizioni di lavoro.

La nostra azienda apporta rapidi miglioramenti tecnici. Eventuali modifiche ai dati tecnici verranno apportate senza preavviso. Leggere la targhetta sul condizionatore d’aria.
