MANUALE UTENTE 28000160 TELE System

nel ringraziarla per l'acquisto del nostro prodotto, la invitiamo a leggere attendamente le seguenti istruzioni, prima di mettere in funzione l'apparecchio. Solo così si potrà ottenerile funzionamento ottimale mantenendo inalterate nel tempo le caratteristiche di affidabilità originali. Suggeriamo inoltre di conservare quello manuale in previsione di eventuali consulazioni future., Le suggeriamo, inoltre, di conservare l'imballo del televisore. Per qualsiassi problema si ricordi di annotare il numero di series del televisore, riportato nel retro dell'apparecchio.

Lo staff di TELE System

ATTENZIONE!

La ricezione e quindi la visione dei canali in digitale terrestre e/o satellitare dipende dal livello e alla qualità del segnale d'antenna disponibile. Il segnale varia in funzione della zona di residenza, dal corretto orientamento/funzionamento dell'impianto d'antenna e alla qualità del segnale trasmesso dai ripetitori digitali terresti e/o satellitari.

TELE System Digital Srl comunica, che a seguito di eventuali modifiche software e/o hardware aventi l'obiettivo di migliorare il prodotto, si potrebbero evidenziar incongruenze tra il contentuto di quello manuale ed il prodotto in possesso.

Indice

1 Sicurezza 3
2 Descrizione TV 5

2.1 Frontale 5
2.2 Tastiera 5
2.3 Connessioni posteriori 5

3 Collegamenti 6

3.1 Connessione antenna / emittente via cavo 6
3.2 Connessione ad un dispositivo esterno 6

4 Telekomando 7

4.1 Telekomando standard 7
4.2 Telekomando amplificato 8
4.3 Inserimento batterie 9

5 Modalità PC. 9

5.1 MENU PER MODALITA PC 9

6 Funzioni di base 10

6.1 Accensione / Standby 10
6.2 Selezione programma 10
6.3 Regolazione del volume 10
6.4 Esclusione audio (temporanea) 10
6.5 Richiamo programmab 10
6.6 Sezione sorgente 10
6.7 Descrizione Menu principale 11

7 Prima installatione 11

7.1 Ricerca automatica dei canali. 11

8 Modalità DVB 12

8.1 Ricerca manuale 12
8.2 Guida elettronica TV (EPG) 12
8.3 Organizzazione lista canali. 13
8.4 Listafavoriti 13

9 ModalitàSatellite 13

9.1 Impiano Semplice 14

9.1.1 Configurazione antenna e satellite 14
9.1.2 Ricerca canali per satellite 14

9.2 Impianto SCR/Unicable 15
9.3 Impianto DiSEqC 1.0/1.1 15

9.3.1 Configurazione antenna e satellite 15
9.3.2 Ricerca canali per satellite 16

9.4 Impiano Motorizzato 16

9.4.1 DiSEqC 1.2 16
9.4.2 DiSEqC 1.3 17

9.5 Scansione Automatica 18

10 Sicurezza - Blocco systema 18
11 Menu Imagine 19
12 Menu Audio 19
13 Impostazioni orario 19
14 Menu Impostazioni 20
15 USB Mediaplayer 20
16 Risoluzione problemi 22
17 Specifiche tecniche 24

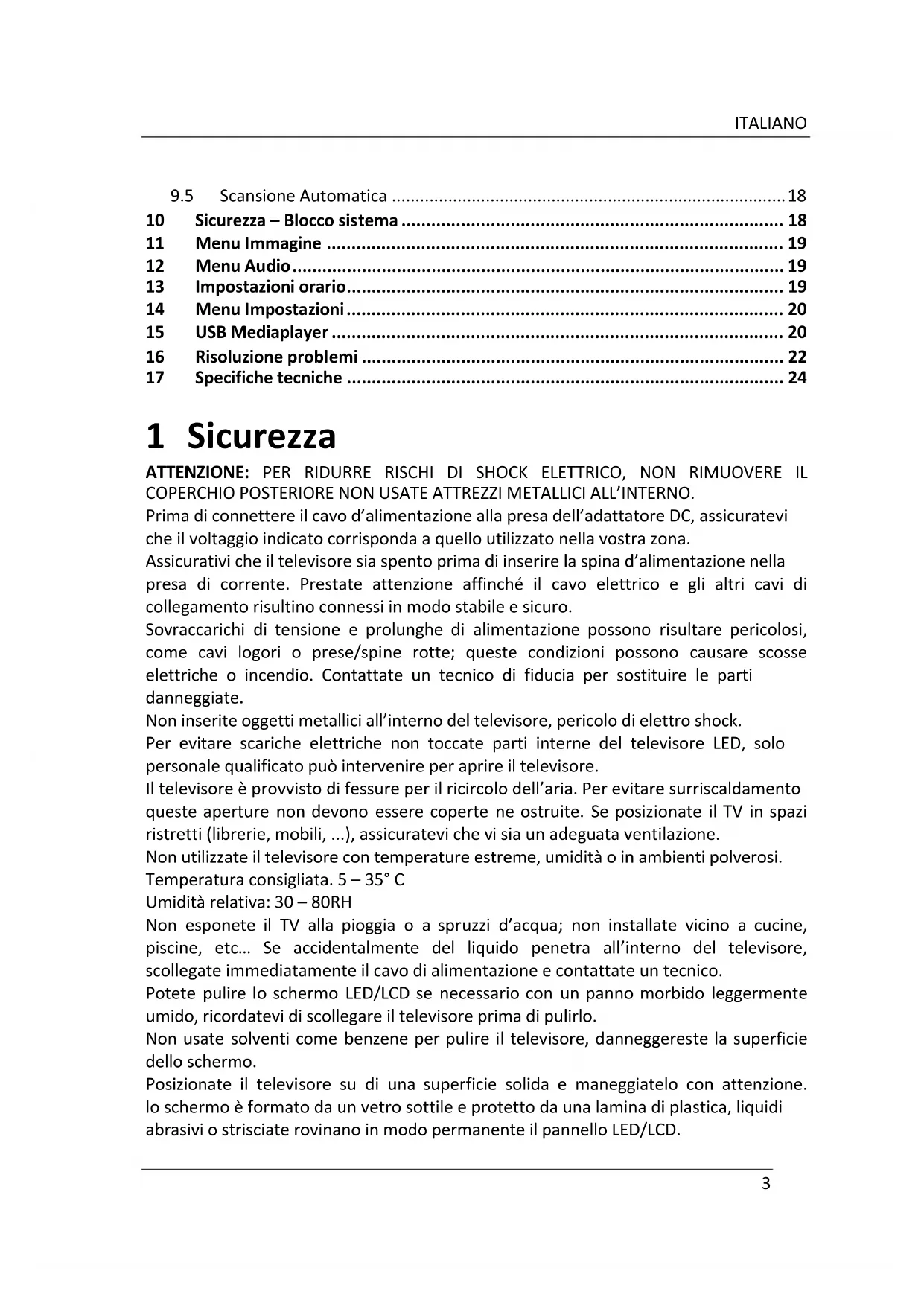

1 Sicurezza

ATTENZIONE: PER RIDURRE RISCHI DI SHOCK ELETTRICO, NON RIMUOVERE IL COPERCHIO POSTERiore NON USATE ATTREZZI METALLICI ALL'INTERNO.

Prima di connettere il cavo d'alimentazione alla presa dell'adattatore DC, assicuratevi che il voltaggio indicate corresponda a quello utilizzato nella vostra zona.

Assicurativi che il teilevisore sia spento prima di inseire la spina d'alimentazione nella presa di corrente. Prestate attenzione affinché il cavo elettrico e gli altri cavi di collegamento risultino connessi in modo stabile e sicuro.

Sovraccarichi di tensione e prolonghe di alimentazione possono risultare pericolosi, come cavi logori o prese/spine rotte; queste condizioni sono causare scosse elettriche o incendio. Contattate un technician di fiducia per sostituire le parti danneggiate.

Non inserte oggetti metallici all'interno del teilevisore, pericolo di elettro shock.

Per evitare scariche elettriche non toccate parti interne del tevisore LED, solo personale qualificato più intervenire per aprire il tevisore.

Il tevisore è provvisto di fissure per il ricircolo dell'aria. Per evitare surriscaldamento queste aperture non devono essere coperte ne ostruite. Se posizzionate il TV in spazi ristretti (librerie, mobili, ...), assicuratve che vi sia un adeguata ventilazione.

Non utilizzato il teilevisore con temperature estreme, umidità o in ambienti polverosi.

Temperatura consigliata. 5 - 35^

Umidità relativa: 30 - 80RH

Non esponete il TV alla pioggia o a spruzzi d'acqua; non installate vicino a cucine, piscine, etc... Se accidentalmente del liquido penetrà all'interno del tevisore, scollegate immediamente il cavo di alimentazione e contattate un technician.

Potete pulire lo schermo LED/LCD se necessario con un panno morbido leggermente umido, ricordatevi di scollegare il teileisure prima di pulirlo.

Non usate solventi come benzene per pulire il teilevisore, danneggereste la superficie dello schermo.

Posizione il teileisore su di una superficie solida e maneggiatelo con attenzione. lo schermo è formato da un vetro sottile e protetto da una lamina di plastica, liquidi abrasivi o strisciate rovinano in modo permanente il pannello LED/LCD.

Non pulite lo schermo con sostanze quali: acetone, alcol etilico, toluene, acido etilico, metilico o cloridrico; queste sostanze rovinano il pannello LED/LCD.

Posizione il teilevisore in modo che sia facilitato l'accesso alla presa di corrente.

Non ponete fonti di calore o fiamma come ad esempio candele, sopra il tevisore.

Nessun oggetto contente liquidi come vasi o bottiglie, delve essere posizionato sopra o nelle vicinanze del TV.

Il significato del bidoncino sbarrato indica che è vietato dispersezione lo prodotto nell'ambiente o gettarlo nei comuni rifiuti urbani misti. Chi non rispetto tale regola è sanzionabile secondo legislazione vigente.

Un corretto smaltimento dell'apparecchio consente di evitare potenziali danni all'ambiente e alla salute umana, nonché di facilitare il riciclaggio dei componenti e dei materiali contenuti inesso, con un seguente risparmio di energia e risorse.

Il produttore istituisce unsystema di recupero dei Rifiuti da Apparecchiature Elettriche ed Elettroniche (RAEE) del prodotto oggetto di raccolta separata e sistemi di trattamento, avvalendosi di impianti conformi alle disposizioni vigenti in materia.

Portare il prodotto non piùutilizzabile (ed eventuali loro accessori, ivi comprese le batterie) presso un centro di raccolta autorizzato a gestire rifiuti di apparecchiature elettriche ed elettroniche. In alternatively, è possible riconsegnare al rivenditore

l'apparecchiatura usata o a fine vita, all'atto dell'acquisto di una nuova di tipo equivalente oppure a titolo Gratis in caso di apparecchi ad uso domestico di dimensioni esterne inferiori a 25 cm.

2 Descrizione TV

2.1 Frontale

LED: indicator di stato, Rosso = Standby, Verde = Acceso

IR sensor: sensore ricevente del telecomando

Attenzione! La posizione del led e del sensore IR più non corrispondere esattamente a那一 bella riportata nell'imagine.

2.2 Tastiera

La tastiera con i comandi sul TV si trovava sul lato destro TV stesso. I tasti disponibili sono (da sinistra a destra):

Vol+: augmentation il volume

Vol:- diminuise il volume

CH+: cambio canale successivo

CH-: cambio canale precedente

Menu: accede al menu principale

Source: seleziona sorgente

Power: modo Standby (OFF/ON)

2.3 Concessioni posteriori

Nel lato posteriore del TV sono disponibili le connessioni e gli ingressi A/V;

1. Slot Common Interface (compatible con modulo Cl +
2. Porta USB (Funzione Mediaplayer)
3. Ingresso HDMI
4. Uscita audio digitale coassiale (COAXIAL)
5. Ingrasso Antenna SATELLITE RF (Tipo F)
6. Ingresso Antenna TERRESTRE RF (IEC)
7. Ingrasso audio PC (PC Audio IN)
8. Ingresso RCA Video + Audio (AV, necessario adattatore)
9. Porta VGA (PC)
10. Uscita Cuffie (jack 3,5 mm)
11. Alimentazione 220V AC

3 Collegamenti

3.1 Connessione antenna / emittente via cavo

Per videere i canali tevisivi, potete collegare il tevisore ad uno dei seguenti apparati: Un impianto di antenna terrestre e/o un impianto di antenna satellitare.

In entrambi i casi collegate il cavo d'antenna (75 Ω) alle prese coassiali collocate nel retro del teilevisore.

3.2 Connessione ad un dispositivo esterno

Via RCA: accertatevi che sia il TV che il dispositivo siano spenti. Per collegare un apparecchio dotato di SCART all'ingresso AV/RCA è necessario utilizzato un adattatore. Accendete i due dispositivi. Premete il tasto Source del telecomando e selezionate AV come sorgente.

Via HDMI: accertatevi che sia il TV che il dispositivo siano spenti. Collegate il cavo alla sorgente al TV. Accendete i due dispositivi.

Premete il tasto Source del telecomando e selezionate HDMI.

4 Telekomando

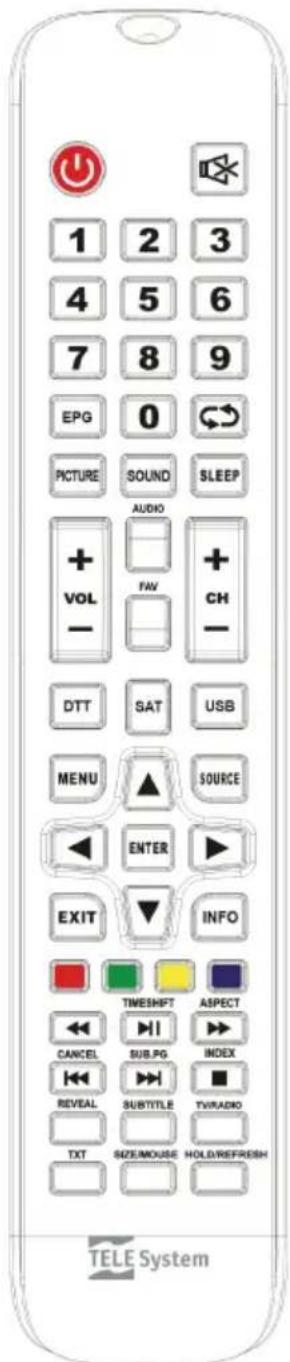

4.1 Telecomando standard

POWER: attivazione/disattivazione Stand-by

Mute: interruzione temporanea dell'Audio.

TASTI NUMERICI: selezione diretta dei canali.

EPG: Guida elettronica dei programmi (EPG)

Recall: ritorno all'ultimo programma selezionato.

PICTURE: cambia la modalità video.

SOUND: cambia la modalità audio.

SLEEP: imposta il timer per lo spegnimento.

V-/+: Diminuisce/aumenta il volume.

AUDIO: scelta dell'audio.

FAV: visualizza la lista dei canali favoriti.

CH - / + :chio canale precedente/successivo.

DTT: passa alla modalità DVBT

SAT: passa alla modalità DVBT

USB: passa alla modalità USB (Media)

MENU: richiama il MENU principale.

Source: scelta della sorgente.

TASTI FRECCE: consentono la navigazione all'interno dei menu

OK: Conferma o selezione un sub-menu/ Accede alla lista canali

EXIT:uscita dal menu.

INFO: visualizza informazioni inerenti il canale sintonizzato.

TASTO FASTEXT ROSSO

TASTO FASTEXT VERDE

TASTO FASTEXT GIALLO

TASTO FASTEXT BLU

REWIND: rewind (modalità multimedia)

Play&Pause/TIMESHIFT: avvia/mette in pausa la riproduzione / attiva la funzione Timeshift

FORWARD/ Aspect: fast forward (multimedia) / scelta del formato imagine (DTV/Sat).

BACKSKIP/Cancel: indietro di una traccia/brano/foto (Multimedia)/

Trasparenza Televideo.

SKIP/SUB PG: avanti di una traccia/brano/foto (Multimedia) / sottomagina Televideo.

STOP/ INDEX: ferma la riproduzione/registrazione / Index in Televideo mode.

REVEAL: funzione teletext

DTV/RADIO: cambia la modalità di visione, tra i programmi TV a quelli Radio SUBTITLE: attiva i sottotitoli (se presenti)

TXT: accede al Televideo.

SIZE: funzione teletext

HOLD: funzione teletext

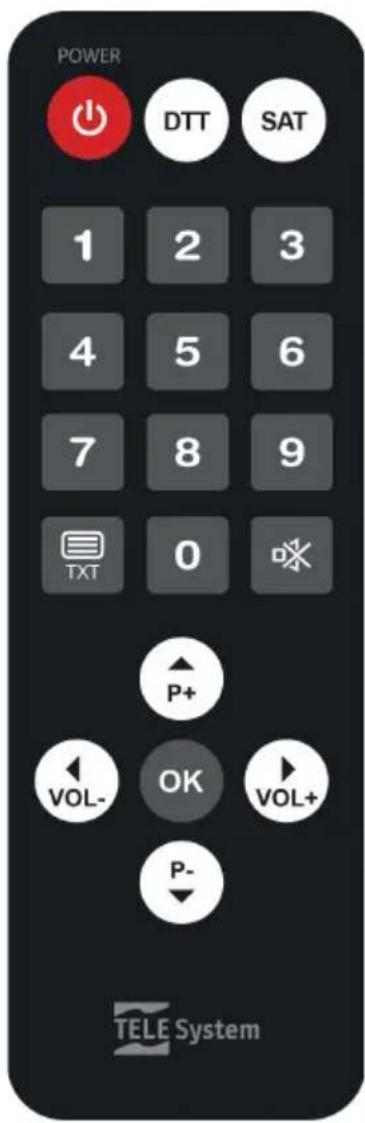

4.2 Telecomando amplificato

POWER: attivazione/disattivazione Stand-by

DDT: passa alla modalità DVBT

SAT: passa alla modalità DVBT

TASTI NUMERICI: selezione diretta dei canali.

TXT: accede al Televideo.

Mute: interruzione temporanea dell'Audio.

TASTI FRECC: consentono la regolazione volume e cambio canale sequenziale

OK: Conferma o selezione un sub-menu/accede alla lista canali

Dovete sostituire o insereire le batterie quando:

acquistate il prodotto.
- il telecomando non funziona correttamente.

Una volta aperto lo sportellino delle batterie posto sul retro del telecomando, inserte le 2 batterie (formato AAA) nel vano, facendo attenzione nel rispetto le corrette polarità come indicate.

Rimuovere le batterie esaurite, che dovranno essere smaltite separatamente dai rifiuti domestici portandole ad un qualsiasi punto vendita o di raccolta, ripetendo le operazioni svolte per l'insertimento.

Per evitare che la perdita di liquido corrosivo danneggi il telecommando, vi consigliamo di togliere lepile se pensate di non utilizzato il dispositivo per un lungo periodo. Evitate di usare differenti tipi di batterie o batterie scariche e nuove allo stesso tempo.

5 Modalità PC

Il TV può essere usato come schermo per il PC essere dotato di una scheda video VGA seguito la segunte procedura:

Con gli apparecchi spenti collegate i due apparati tramite un cavo D-SUB (15 poli), per la parte Video e un cavo audio per la parte audio.

Ripristinate il collegamento elettrico del TV e del PC. Accendete il tevisore.

Dal vostro telecomando premete il tasto AV. Scegliere quindi la modalità PC.

Accendete il computer.

5.1 MENU PER MODALITA PC

Dopo essere passati alla modalità PC, è possible regolare vari parametri premendo il tastingo MENU nel pannello frontale o del telecomando: comparirà il consueto Menu, che avrare alcune funzioni attive solo in questa modalità: per navigare nel menu usate i tasti / . Modificare i valori usando i tasti / .

6 Funzioni di base

6.1 Accensione / Standby

Mentre il TV è in funzionamento, per spegnere, premete il tasto Power dal vostro telecomando. Il led presente sul pannello frontale del TV cambiera da verde a rosso. Per accendere nuovamente il teilevisore, premere il Tasto Power (sul telecomando o sul TV).

6.2 Selezione programma

Per selezionale un programma, premete i tasti P + / P - oppure i tasti / del telecomando standard per la selezione sequenziale; usate i tasti numerici per la selezione diretta dei canali.

6.3 Regolazione del volume

Premete i tasti V- / V+ oppure i tasti / dal telecomando standard per diminuire/aumentare il volume.

6.4 Esclusione audio (temporanea)

Premendo il tasto MUTE il suono viene interrotto e a video compare il symbolo della funzione. Per riattivare l'audio potete premere nuovamente il tasto MUTE o agire mediante uno dei tasti volume V - / V+ .

6.5 Richiamo programma

È possibile richiamare il programma precedentamente selezionato premendo il tasto BACK Premendolo nuovamente si ritorna al programma che si stava guardando.

6.6 Selezione sorgente

Premendo il tasting Source è possibile selezionare la modalità di funzionamento del TV: DTV: per attivare la modalità TV digitale e permettere la ricezione dei programmi TV digitali;

AV: per attivare ingresso AV (RCA)

HDMI: per attivare l'ingresso HDMI.

PC: per attivare modalità PC

USB: per accedere ai contenuti caricati nella memoria USB (vedi capitolo 16).

6.7 Descrizione Menu principale

Premere il tasto MENU per far apparire il menu principale e usare i tasti direzionali / e / per navigare attraverso i titoli del menu. Premere il tasto MENU per tornare al menu precedente o EXIT per uscire. I menu sono: Canali, Immagine, Suono, Orario, Sicurezza, Impostazioni.

7 Prima installatione

Quando il tevisore viene acceso per la prima volta o dopo un reset di fabbrica una procedura guidata permetterà l'installazione simplice ed ottimale del TV:

Selezionare la lingua d'installazione (Lingua OSD) con i tasti direzionali / (predefinito Italiano). Passare al passo successivo con il tasto .

Selectionare quindi il Paese d'installazione (predefinito Italia) con i tasti direzionali / . Premere OK per passare al passo successivo.

Selezionare il tipo di segnale (DVB-T2 o Satellite) del sintonizzatore per avviare la ricerca dei canali e premere OK per iniziare la scansione automatica.

Al terme della scansione DVB-T2 verranno elencati i conflitti LCN da risolverere manualmente, l'utente scegliera il canale a cui assegnare la posizione LCN contesa, oppure automaticamente in una soluzione (scelta consigliata).

Nel caso si scelga Satellite, sare possibile scegliere se caricare una lista canali satellitari predefinita premendo OK e confermando Si (freccia sinistra) alla richiesta di conferma; oppure procedere con l'installazione tradizionale, una volta impostati i parametri Satellite, tipo scansione, tipo canale e tipo di servizio, premendo OK e scegliendo No (freccia destra) nella schermata successiva.

7.1 Ricerca automatica dei canali.

Premete il tastingo MENU; nel menu CANALE using , selezionate la voce Scansione Automatica e confermate con il tastingo OK.

Selezionare il Paese di installmente (predefinito Italia).

Usando il tasto▼ spostatevi su Avvia e premere OK per avviare la ricerca

In qualsiasi momento si può Premere EXIT oppure Menu per conclusere la ricerca.

ATTENZIONE!

La ricerca automatica cancella tutti i canali precedentemente memorizzati.

È possibile utilizzare lo standard DVB-C (via cavo) per la ricezione dei canali digitali, selezionare tipo DVB-C e premere OK per la scansione automatica

ATTENZIONE! La trasmissione dei canali via cavo (DVB-C) non è normalmente utilizzata sul territorio italiano. Fare attenzione a non selezionarla in caso di scansione canali con impianto antenna terreste tradizionale.

8 Modalità DVB

Per attivare la modalità di ricezione dei canali digitali, premere il tasting Source, scegliere DTV.

Potete effettuare la scansione delle frequenze disponibili nella vostra zona, ricercando tutti i canali digitali in modo automatico (vedi paragrafo 7.1) oppure manualmente.

ATTENZIONE!

La ricezione e quando la visione dei canali in digitale terrestre dipende dal livello e alla qualità del segnale d'antenna disponibile. Il segnale varia in funzione della zona di residenza, dal corretto orientamento/funzionamento dell'impianto d'antenna e alla qualità del segnale trasmesso dai ripetitori digitali terrestri.

8.1 Ricerca manuale

Premete il tastingo MENU; nel menu CANALE, using selezionate la voce Scansione manuale e confermate con il tastingo OK

Inserire il canale (frequenza) da cercare tramite i tasti direzionali / del telecomando e confermate con il tasto OK.

Premere il tasto EXIT per annullare la ricerca manuale in qualsiasi momento.

8.2 Guida elettronica TV (EPG)

La guida elettronica TV, se supportata dall'emittente, offre le informazioni sui programmi TV dei successivi 7 giorni. Per attivare tale funzione (solo in modalità DTV) premere il tasting Guide del telecomando.

Usare i tasti freccce per positizonarsi sul canale e/o sul programma per visualizzare una breve descrizione dell'evento.

Usare i tasti P + e P - nel caso la descrizione dell'evento preveda piùagine.

Positionarsi su "Orario" eutilizzare le frece / perambiare modalità di visualizzazione.

Premere il tasto Blu "Promemoria" per create un promemoria dell'evento, un messaggio d'avviso apparirà a schermo per informare l'utente dell'imminente inizio del programma evidenziato.

8.3 Organizzazione lista canali.

Premete il tastingo MENU; nel menu CANALE, using selezionate la voce, Modifica Programma e confermate con il tastingo OK.

Verrà visualizzata la lista dei canali, con le seguenti opzioni disponibili:

Tasto Rosso (Cancella): per cancellare uno o più canali, selezionate il canale con i tasti / , premete il tasting Rosso per confermarne la cancellazione.

Tasto Blu (Salta): selezionate il canale e premere il tasto Blu; se attivato il canale potra essere visualizzato solo se richiamato utilizzando i tasti numerici del telecomando.

Tasto Giallo (Sposta): per effettuare uno spostamento dei canali selezionare il canale che si desidera spostare, premere il tasting Giallo, usare i tasti freccce per spostare il canale sulla posizione desiderata oppure insere il numero della posizione desiderata, premere quindi OK per confermare.

8.4 Lista Favoriti

È possibile create una lista canali Favoriti per i canali DTV (segnale terrestre): una volta selezionato l'opzione Modifica Programma ed il canale che si desideraaggiungere alla lista Favoriti premere il tasto FAV; ripetere l'operazione per agli canale che si desideraaggiungere.

Una volta creata la lista, per accedervi è sufficiente premere il tasting FAV e selezionare il canale con i tasti freccia / e OK per confirmare.

È possibile, successivement, rimuovere uno o più canali alla stessa eseguing la stessa procedura, selezionando il canale che si vuole cancellare e premere, quindi, il tasting FAV.

9 Modalità Satellite

Per attivare la modalità di ricezione dei canali digitali, premere il tasting Source, scegliere Satellite.

Potete effettuare la scansione delle frequenze disponibili con il vosto impianto di antenna satellitare, ricercando tutti i canali satellitari in modo automatico da prima installatione (vedi paragrafo 7) oppuretramite la scansione automatica disponibile nel menu Canali.

Impostazione Antenna: le impostazioni di base permietono l'utilizzo del TV con un impianto a singolo LNB (Low Noise Block converter) Universale (comunamente usato per gli impianti satellitari in Italia); nel caso il vosto impianto sia realizzato con una diversa configurazione, è necessario modificare opportunistamente le impostazioni antenna.

ATTENZIONE!!!

L'errata configurazione dell'antenna può accomportare il mancato caricamento di alcuni o tutti i canali. Se non si conoscono le caratteristiche del proprio impianto d'antenna

e/o non si è in grado di configurare proprioamente il ricevitore da soli, si consiglia di rivolgersi ad un installatore professionista di fiducia.
Gli indicatori di Potenza e Qualità del segnale si riferisce al primo trasponder della lista del satellite scelto.

Cambiando i parametri DiSEqC 1.0/1.1, DiSEqC 1.2/ DiSEqC 1.3, si otterranno tre diverse modalità di configurazione.

9.1 Impianto Semplice

Per impianti d'antenna a singolo convertitore (LNB)/satellite, con collegamento direttto tra teilevisore ed antenna, non vengono utilizzati comandi DiSEqC o altri particolari protocolli di communicatesione.

9.1.1 Configurazione antenna e satellite

Dal menu Impostazione Antenna effettuare le seguenti scelte:

1. Satellite: scelta del satellite d'interesse. Evidenziare il satellite confermare con OK e premere .
2. Tipo LNB: Tipo di convertitore (Low Noise Block converter - LNB) associato al satellite scelto. Per gli impianti satellitari comuni in Italia viene usato quello Universale (9750/10600).
3. Alimentazione LNB: alimentazione LNB per la commutazione tra polarizzazione orizzontale e verticale. Generalmenteessa deveseessere mantenuta attiva (13/18V).La sua disattivazione è inceve utile quando si realizzano impianti di distribuzione IF-IF (per utenti esperti).
4. 22KHz: segnale a 22KHz di commutazione tra banda alta e bassa
5. Tone burst: nessuno
6. DiSEqC 1.0: nessuno
7. DiSEqC 1.1: nessuno
8. Motore: nessuno

9.1.2 Ricerca canali per satellite

Una volta impostata la configurazione, per eseguire una ricerca canali sul satellite scelto premere il tasting BLU Scansione e definire nella finestra di dialogo Ricerca canali i seguenti parametri:

1. Tipo scansione: modalità di scansione seguito il database dei transponder (opzione default) o blind-scan a passi di frequenza (opzione Cieca-Accurata) o tramite network (opzione rete) che effettua la scansione dei transponder attivi.

2. Tipo Canale: scegliere Canali free to air per ricercare solo i canali Gratisiti (consigliato), Criptati per i soli canali codificati oppure Tutti per la scansione di entrambe le tipoligie.

3. Tipo servizio: scegliere DTV per ricercare solo i canali TV, Radio per ricercare solo i canali radio o Tutti.

4. Premere OK per avviare la scansione.

9.2 Impianto SCR/Unicable

Per impianti d'antenna a singolo convertitore (LNB)/satellite con Tecnologia SCR/Unicable per la distribuzione del segnale satellitare su più punto di utilizzo (ricevitori) con un singolo cavo, si deve impostare il tipo LNB con il valore Unicable e inseire la configurazione oppurtuna:

Canale IF:Numero utenza corrispondente al canale assegnato al teilevisore/ricevitore interessato nell'impianto SCR. Ogni ricevitore collegato allo stesso impianto delve usare un canale IF diverso.

Freq. Centrale: Frequenza centrale della banda/canale SCR assegnata all'utente. Valori tipici per l'interfacciamento con altri ricevitori/sintonizzatori sono:

Canale IF	1	2	3	4
Freq.	1210	1420	1680	2040

Premere Exit per salvare le impostazioni e tornare alla schermata precedente e proseguire con la ricerca canali come illustrato al paragrafo 9.1.2.

AVVERTENZA

Se due ricevitori sono collegati al segnale d'antenna in Cascata tramite il connettore passante LNB OUT, essi non possono funzionare contemporaneamente. Quando un ricevitore è acceso, l'altro delve essere posizionato in stand-by (con il tuner non alimentato) e viceversa.

Per il collegamento di più ricevitori ad un impianto SCR, non utilizzato il collegamento antenna passante del ricevitore, ma serviri di un apposto partitore di segnale esterno.

9.3 Impianto DiSEqC 1.0/1.1

Il protocollo DiSEqC 1.0/1.1 è stato sviluppato per la ricezione di più satelliti,tramite impianti d'antenna con più convertitori, dettianche multi-feed, fino a quattro diverse posizioni orbitali per il DiSEqC 1.0 e fino a sedici per il DiSEqC 1.1.

9.3.1 Configurazione antenna e satellite

Dal menu Impostazione antenna effettuare le seguenti opzioni:

1. Satellite: scelta del satellite d'interesse. Evidenziare il satellite confermare con OK e premere
2. Tipo LNB: frequenza inferiore/superiore dell'oscillatore locale del convertitore

3. Alimentazione LNB: alimentazione LNB per la commutazione tra polarizzazione orizzontale e verticale

4. 22KHz: segnale a 22KHz di commutazione tra banda alta e bassa

5. Tone burst: nessuno.
6. DiSEqC 1.0 o DiSEqC 1.1: selezionare il numero LNB sulla base del proprio impianto d'antenna (p.e. Dual-feed: HotBird 13^ su LNB1 e Astra 19.2^ su LNB2)
7. Motore: nessuno

NOTA

Ripetere la procedura di cui sopra per agli satellte cui si desidera effettuare una ricerca canali

9.3.2 Ricerca canali per satellite

Vedi procedura illustrata al paragrafo 9.1.2

9.4 Impiano Motorizzato

La configurazione cambia in base al tipo di motore utilizzato per realizzare l'impiano, il tevisore è in grado di pilotare lo spostamento/rotazione della stessa antenna in modo manuale (DiSEqC 1.2) o semi-automatico (DiSEqC 1.3 dettoanche USALS).

9.4.1 DiSEqC 1.2

Dal menu Impostazione Antenna effettuare le seguenti scelte:

1. Satellite: scelta del satellite di interesse. Evidenziare il satellite, conformare con OK e premere .
2. Tipo LNB: frequenza inferiore/superiore dell'oscillatore locale del convertitore
3. Alimenta LNB: alimentazione LNB per la commutazione tra polarizzazione orizzontale e verticale
4. 22KHz: segnale a 22KHz di commutazione tra banda alta e bassa
5. Tone burst: nessuno
6. DiSEqC 1.0: nessuno
7. DiSEqC 1.1: nessuno
8. Motore: DiSEqC 1.2

In seguito, è necessario configurare i limiti Ovest ed Est di rotazione dell'impianto premendo il tasto ROSSO Imposta limite:

1. Movim. Continuo: sposta il motore a Ovest/Est tramite le frece /
2. Movim. a passo: sposta il motore con movimento a passi.
3. Imposta limite Ovest: definisce il limite Ovest del motore

4. Imposta limite Est: définisce il limite Est del motore

5. Vai a riferimento: richiama la posizione di default del motore (normalmente coincidente con "0" grade)

6. Disabilita limiti: azzaera le selezioni Imposta limiti Ovest/Est

Premere EXIT per salvare le impostazioni e tornare alla schermata precedente. Impostati i limiti è necessario definire la posizione esatta del satellite selezionato; premere il tasto GIALLO Imp. posizione:

1. Movim. Automatico: sposta il motore in automatico
2. Movim. Continuo: sposta il motore a Ovest/Est tramite le frece /
3. Movim. a passo: sposta il motore con movimento a passi.
4. Memorizza posizione: memorizza la posizione del motore per il satellite selezionato
5. Vai a posizione: sposta il motore alla posizione memorizzata per il satellite selezionato
6. Vai a riferimento: richiama la posizione di default del motore (normalmente coincidente con "0" grade)

Premere Exit per salvare le impostazioni e tornare alla schermata precedente e proseguire con la ricerca canali come illustrato al paragrafo 9.1.2.

9.4.2 DiSEqC 1.3

Dal menu Impostazione antenna effettuare le scelte come al punto 9.4.1 ad eccezione del punto 8 in cui si deve impostare il valore DiSEqC 1.3. Quindi è necessario configurare il motore definendo i limiti Ovest ed Est, la posizione del satellite e la posizione geografica dell'impianto d'antenna.

I limiti Ovest/Est s'impostano esattamente come al punto precedente (premendo il tasting ROSSO Imposta limite).

La posizione del satellite si imposta anch'essa come al punto precedente (premendo il tasting GIALLO Imposta posizione).

La posizione geografica si configura premendo il tasto VERDE Località:

Posizione: selezionare una delle opzioni disponibili o Manual per insertire la posizione manualmente

Direz Longitudine: selezionare Est o Ovest

Angolo Longitudine: immettere i gradi relativi alla longitudine

Drez Latitudine: selezionare Nord o SUD

Angolo Latitudine: immettere i gradi relativi alla latitudine

Premere Exit per salvare le impostazioni e tornare alla schermata precedente e proseguire con la ricerca canali come illustrato al paragrafo 9.1.2.

9.5 Scansione Automatica

In caso si voglia eseguire una scansione canali satellitari (ad esempio per aggiornare la lista canali) e l'impianto antenna è del tipo Semplice oppure più configurato in precedenza, nel menu Canali è disponibile l'opzione Scansione Automatica;tramiteessa (come descritto nel paragrafo 7), una volta impostato il Paese ed il Satellite desiderato, si possono definire i parametri di ricerca come illustrato al al paragrafo 9.1.2. e premendo OK avviare il caricamento della lista canali preconfigurata o la scansione canali.

10 Sicurezza - Bloccoistema

Per accedere al menu è necessario insere la password impostata al momento della prima INSTALLazione (PIN default: 0000).

Blocca problema

Se impostato in ON l'accesso ad alcune funzioni viene protetto da password.

Canale Bloccato

Se attivato su uno o più canali, la visione degli stessi è permessa solo après l'immisión della password. Per attivare la funzione selezionate il canale con i tasti / e premete il tasting Ok (l'icona "lucchetto" apparirà vicino al canale bloccato).

Parental control: permette di attuare un controlledo sulla visione di alcuni eventi sensibili.

Se il canale sintonizzato trasmette un evento con informazione di protezione di visione da parte di un pubblico di età superiore al livello scelto, il TV bloccherà il canale. Apparirà a video la richiesta di sblocco canaletramite insertimento password.

Blocco tastiera: una volta abilitato, l'utente potrà interagire con il TV solo tramite telecomando in dotazione.

Nuova password: permette diambiare la password pre-impostata.

Cancella Blocco: rimuove tutti i blocchi impostati dall'utente.

Impostazione Hotel mode: Attiva la funzione Hotel, che permette di personalizzare il menu e alcune funzioni autorizzato l'accessotramite l'insertimento di Password.

ATTENZIONE!

Annotare e conservare il nuovo codice PIN in un luogo sicuro. Nel caso lo si dimenticasse, utilizzato il codice universale "8899", col quale si potrà accedere al menu Password e quindi impostare una nuova password.

11 Menu Imagine

Da quello menu è possibile regolare i livelli di: Luminosità, Contrasto e Nitidezza dell'immagine.

Modalità immagine: Si può selezionare una delle impostazioni predefinite, non regolabili (Dinamico Standard o Soft) o l'opzione "Personale" che consente le regolazioni sopraccitate.

Temperatura Colore: Questa funzione consente di regolare l'intensità del colore dell'immagine

Aspect Ratio: permette di variare il rapporto d'aspetto dello schermo, le opzioni disponibili sono: Auto, Full (16:9), Zoom1, Zoom2 e 4:3

Impostazioni avanzate: nel sottomenu sono disponibili le impostazioni Riduzione del disturbo (NR), NR MPEG e Contrasto Dinamico; usingo queste funzioni, si possono ridurre le interferenze e il rumore che si forma nell'imagine.

12 Menu Audio

Da questo menu è possible regolare i livelli audio ALTI, BASSI e BILANCIAMENTO del suo.

Modalità Suono: Si può selezionare una delle impostazioni predefinite, non regolabili (Standard, Musica, Movie) o l'opzione Utente; che consente le regolazioni di Alti e Bassi.

Bilancimiento: è possible regolare il volume del suono in uscita dagli altoparlanti di destra/sinistra, fatto prevalere uno sull'alto.

Suono Surround: attiva o disattiva il Surround mode

Volume automatico (AVL): se impostato su ON mantiene in memoria i livelli audio除去 lo spegnimento e li ripropone alla riaccensione.

SPDIF: definisce la modalità di uscita dell'audio dal connettore "Coaxial". OFF = sempre spento, PCM = stereo e AUTO = mantiene il formato originale del segnale audio.

Descrizione Audio: attiva e regola il volume dell'audio descrittivo (se disponibile su programma) per utenti ipovedenti.

Tipoi suono: le modalità disponibili sono: Stereo, Dual I, Dual II e Mix.

13 Impostazioni orario

Da questo submenu (all'interno del menu Impostazioni) è possible impostare l'ora tramite la scelta del Fuso Orario (GMT) correspondente al paese di installatione e in più sono presenti le seguenti opzioni:

Fuso orario: permette di impostare/modificare il fuso orario di riferimento.

Data e Ora: permette di impostare la data e ora.

Timer spegnimento: consente di passare automaticamente alla modalità di stand-by allo scadere di un tempo impostato.

Auto spegnimento: se attivo il tevisore passa automaticamente allo stato si Standby dopo il periodo impostato (3, 4, 5 ore o spento) dall'ultimo lavoro ricevuto.

Tempo OSD: imposta il timeout uscita da OSD menu in caso di mancata interazione con lo stesso.

14 Menu Impostazioni

Da quello menu è possibile impostare la lingua dell'OSD, dell'audio e dei sottotitoli, della durata della visione delle informazioni (banner del canale, menu,...) e in più:

Aggiornamento Canali: funzione che consente di abilitare/disabilitare la scansione canali automatica quando il TV è in modalità operativa. Durante il normale funzionamento, nel caso la funzione sia attiva (ON), il tevisore esegue un aggiornamento dinamico della lista canali DVB-T (terresti) nell'eventualità che siano stati introdotti cambiamenti all'interno della frequenza sintonizzata.

Ripristina Impostazioni di fabbrica: Questa funzione consente di ripristinare le impostazioni di fabbrica. Per farlo, selezionare Ripristina impostazioni... e sulla nuova schermata selezionare Sl. La television torna alle impostazioni di fabbrica

ATTENZIONE!

Il ripristino delle impostazioni di fabbrica riavvia la procedura guidata di installatione (vedi paragrafo "Prima Installazione"), inoltra cancella tutti i canali precedentente memorizzati e le impostazioni personalizzate.

15 USB Mediaplayer

Da questo menu è possibile visualizzare i vostri file personali contenuti all'interno del dispositivo di memoria collegato al TVtramite l'ingresso USB.

La funzione Mediaplayer è accessibile dall'élenco delle sorgenti (tasto Source) oppure premendo il tasto USB.

Una volta scelto il tipo file che si desidera riproduire, verranno proposti a video solo i file di tale tipologia; utilizzare i tasti “ /// ” per spostarsi all'interno delle cartelle/file e OK per confermare ed iniziare la riproduzione.

Durante la riproduzione è possibile gestire il contento con i consueti tasti Play/Pause, Stop, Fast Rewind, Fast Forward, Previous e Next (per maggiori dettagli rileggere il paragrafo. 4.1) oppure premendo i tasti OK e/o INFO è possibile richiamare tutte le funzioni disponibili per il tipo di file multimediae.

Durante la riproduzione video, premere il tasting Subtitle abilitare/scenegliere i sottitolii della traccia (il file che contiene i sottotitoli esterni deve essere nominato esattamente come il file video).

Durante la riproduzione dei file premere il tasto INFO per far apparire/scomparire la barra degli strumenti attivi a seconda del tipo di file riproduotto.

AVVERTENZE

Non è garantita la compatibilità con tutti i dispositivi di memoria USB presenti sul mercato. La rimozione della memoria durante la scrittura olettura dati, cui danneggiare i contentuti e i dispositivi coinvolti; spegnere il TV prima di scollegare la memoria

16 Risoluzione problemi

Se ris contrate problemi nell'utilizzo del teilevisore, in questa sezione avete modo di risolverli da soli. Prima di contattare il servizio di assistenza (garanzia), provate ad effettuare alcune prove come suggerito nella tabella.

Problemi	Possibili cause	Cosa fare
il LED On/Stand.by sul pannello frontale del TV non è accesso.	Il cavo di alimentazione non è collegato alla presa elettrica.	Verificare che il tevisore sia correttamente alimentato, poi premere il tasto q del TV o del telecomando per accenderlo.
Nessun segnale/video.audio.	Il segnale d'antenna è assente o debole.	Controllare la configurazione dell'antenna e la presenza del segnale a menu
	Il canale sintonizzato non sta trasmettendo o è obsoletto.	Cambiare canale e/o eseguire una nuova ricerca canali
	Il cavo audio-video (es. HDMI, SCART, etc) non è collegato correttamente o è guasto.	Verificare la connessione audio-video e il funzionamento del relativivo cavo.
	La risoluzione video di un dispositivo esterno collegato via HDMI non è compatible con quella dello schermo TV.	Regolare propriamente la risoluzione dell'uscita video del dispositivo HDMI esterno.
	Volume audio basso o muto.	Aumentare il livello di volume audio del TV e/o del dispositivo AV esterno connesso al TV.
	TV non commutato sull' ingressso audio-video o sulla modalità corretta.	Selezionare correttamente la sorgente del TV desiderata
I canali non vengono caricati.	Segnale d'antenna assente o debole.	Verificare l'impostazione antenna e la presenza di segnale.
	Il transponder/la frequenza selezionato è obsoletto.	Scegliere un transponder/la frequenza valida.
	Il trasponder del canale desiderato non è presente nel database o non è aggiornato.	Aggiungere o aggiornare il trasponder a mano.
Le regolazioni effettuate a menu non sono state memorizzate.	Mancata conferma dopo la modifica delle impostazioni.	Confermare agli modifica premendo l'eventuale tasto di salvataggio.
Il telecomando non funziona.	Il telecomando non è puntoo correttamente verso il TV.	Verificare che non vi siano ostacoli tra telecomando e il sensore IR frontale del TV.
	Le batterie sono scariche.	Sostituire le batterie.
	Il telecommando vi è caduto e i componenti interni si sono danneggiati.	Rivolgersi al proprio rivenditore per l'acquisto di un nuovo telecommando.
Le informazioni del programma non vengono visualizzate.	Il programma interessato non trasmette informazioni sull'evento.
	L'orario del ricevitore non è impostato correttamente.	Accertarsi di aver selezionato il Paese ed il Fuso orario corretti in prima installazione
Il televisore non risponde all'azione dei tasti del Telecommando o della tastiera frontale.	Blocco temporaneo del tevisore.	Scollegare il tevisore alla presa elettrica e ricollegarla dopo quale istante.
	Problemi con il telecommando.	Consultare i suggerimenti relativi al telecommando di但这a tabella.
La memoria USB non viene riconosciuta.	Memoria USB non formattata propriamente.	Formattare la memoria con File System FAT32 o NTFS.
	Memoria USB non compatibile.	Provare con un'altra memoria USB o utilizzato l'eventuale alimentatore esterno del disco.
	La sola porta USB del TV non è sufficiente ad alimentare la memoria.
Il contentuto multimedia noniene riconosciuto.	Formato file e/o tipo di codec audio-video non compatibili.	Utilizzato solamente file e codec compatibili con TV.
È stato dimenticato il PIN.		Vedi par. 10
Il tevisore si spegne da solo.	Spegnimento automatico attenuato.	Consultare le impostazioni del menu Config. Timer.

AVVERTENZA

Generalmente, in caso di comportamento anomalo del tevisore, un Completo riavvio del sistema (rimuovere la spina e ridare alimentazione al tevisore dopo una decina di secondi) o un ripristino delle impostazioni di fabbrica tramite reset cui autare a risolverve il problema riscontrato.

17 Specifiche tecniche

	Display	Diagonale 23,6" (59,9 cm) 16:9 Wide
	Risoluzione	1366(H) x 768(V) - HD READY
	Rapporto di contrasto	3000:1
	Luminosità	180 (cd/m3)
	Angolo di visione	178°/178° (H/V)
Ingressi	Component	(YPbPr) + Audio (adattore non in dotazione)
	HDMI(2)	1
	A/V in(1)	1 (adattore non in dotazione)
	USB	1 - Funzione Mediaplayer
	VGA	DSUB15 + Audio PC
Segnale TV	RF input DVB-T	75 Ω - VHF/UHF - 7MHz/8MHz
	RF input DVB-S	1 tipo F
	Video	MPEG2, MPEG4 H.264/AVC e H.265/HEVC
	Audio	MPEG1 layer1/2; DD; DD+; AAC; HE-AAC
	Speaker	3Watt x 2
Generalità	Alimentazione	100V - 240V, 50/60Hz
	Consumo	<0,5W in Stand-by; <36W Max
	Formati supportati USB	AVI/MP4/MKV (compatible H.265)
Misure	TV (I x a x p)	557x368x176mm
Standard supporto a muro		VESA 100
Accessorì		Telecomando standard, Telecomando amplificato, Adattatore RCA/SCART, Manuale istruzioni.

(1) Per collegare un cavo SCART esterno, utilizes l'adattore RCA/SCART in dotazione.
(2) I termini HDMI e High-Definition Multimedia Interface HDMI e il logo HDMI sono marchi o marchi registrati di HDMI Licensing, LLC negli Stati Uniti e in altri paesi.

DOLBY AUDIO

Prodotto su licenza di Dolby Laboratories. Dolby, Dolby Audio e il symbolo della dopbia D sono marchi di Dolby Laboratories.

Dear Customer,

Dichiarazione di conformità EU

Tele System Digital dichiarà sulla propria responsabilità che questo prodotto soddisfa i requisiti fondamentali delle direttive europee 2014/30/EU (EMC - Electromagnetic Compatibility), 2014/35/EU (LVD - Low Voltage Directive), 2014/53/EU (Radio Equipment Directive) e 2009/125/CE reg. 642/2009, 801/2013 (EUP - Energy Using Product), rispetto le seguenti normative tecniche:

LVD	EN 60065:2014
EMCD	EN 55032:2015EN 55020: 2007 + A12:2006EN 55024: 2010 + A1:2015EN 61000-3-2:2014EN 61000-3-3:2013
Health	EN 62479:2010
Terrestre	ETSI EN 303 340 V1.1.2 (2016-09)
Satellite	ETSI EN 303 372-2 v1.1.1 (2016-04)

C E

Tuttla documentazione a supporto della Conformità rispetto alle direttive e al decreto citato è disponibile presso TELE System Digital Srl.

Bressanvido (VI), 13 Giugno 2019

Flavio de Poli - Amministratore Delegato

ITALY

TELE System Digital Srl

Via dell'Artigianato, 35

36050 Bressanvido (VI)

Internet: www.telesystem-world.com
