MANUALE UTENTE GK69TSIBO ELECTROLUX

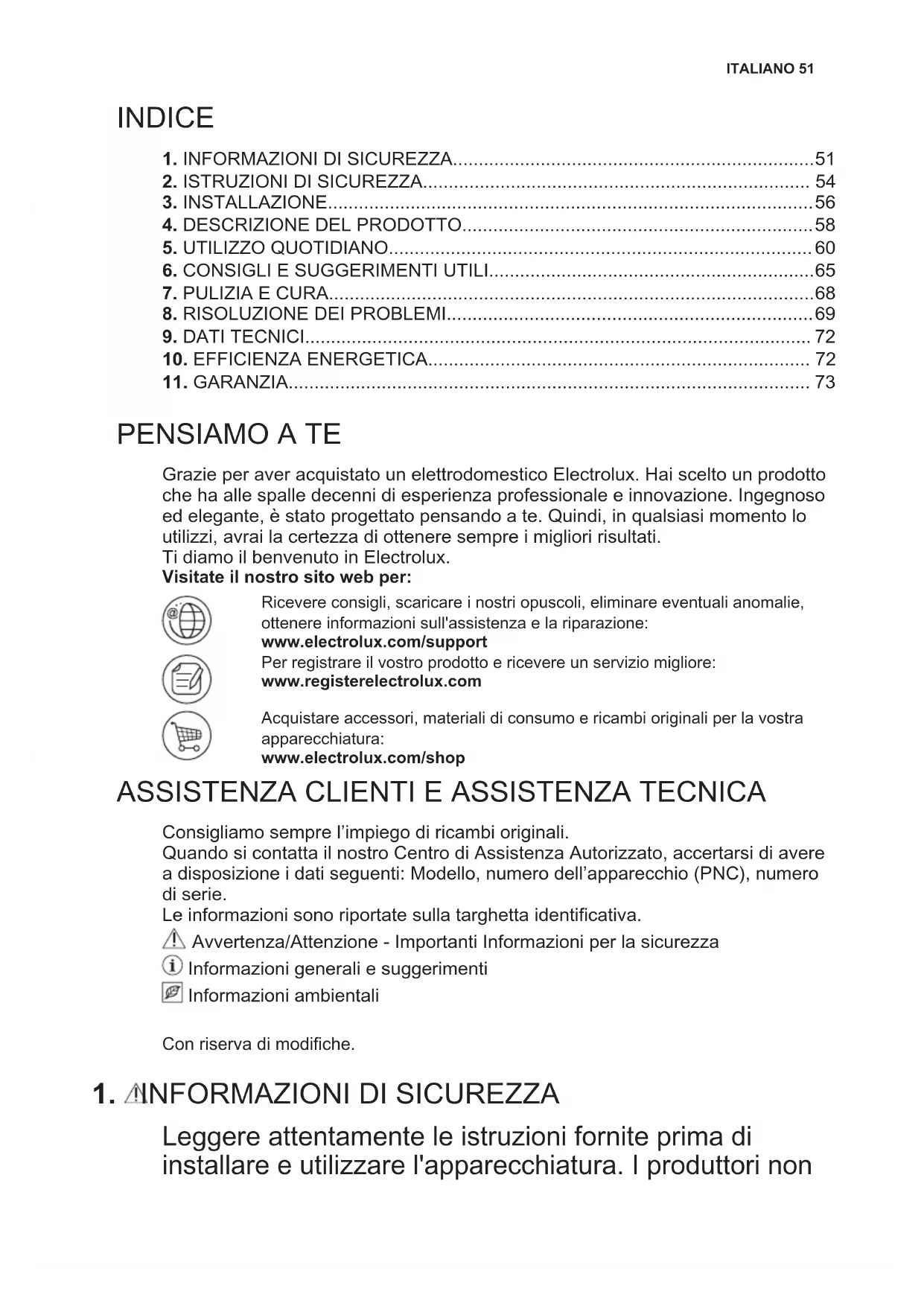

Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo utilizzi, avrai la certezza di ottenere sempre i migliori risultati. Ti diamo il benvenuto in Electrolux. Visitate il nostro sito web per: Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione: www.electrolux.com/support Per registrare il vostro prodotto e ricevere un servizio migliore: www.registerelectrolux.com Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura: www.electrolux.com/shop

ASSISTENZA CLIENTI E ASSISTENZA TECNICA

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere a disposizione i dati seguenti: Modello, numero dell’apparecchio (PNC), numero di serie. Le informazioni sono riportate sulla targhetta identificativa. Avvertenza/Attenzione - Importanti Informazioni per la sicurezza Informazioni generali e suggerimenti Informazioni ambientali Con riserva di modifiche.

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non ITALIANO 51sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.

• I bambini di età compresa fra i 3 e gli 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall'apparecchiatura a meno che non vi sia una supervisione continua.

• Tenere lontani dall'apparecchiatura i bambini al di sotto dei 3 anni se non costantemente supervisionati.

• Non consentire ai bambini di giocare con l'apparecchiatura.

• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

• Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento o raffreddamento. Alcune parti accessibili possono diventare calde durante l’uso

• Se l'apparecchiatura ha un dispositivo di sicurezza per i bambini sarà opportuno attivarlo.

• I bambini non devono eseguire interventi di pulizia e manutenzione sull'apparecchiatura senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

• AVVERTENZA: L'apparecchiatura e le parti accessibili si riscaldano molto durante l'uso. Abbiate cura di non toccare gli elementi riscaldanti. www.electrolux.com52• AVVERTENZA: Non lasciare mai il piano di cottura incustodito durante la preparazione di cibi in quanto olio e grassi potrebbero provocare un incendio.

• Non tentare MAI di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fiamme ad es. con un coperchio o una coperta di protezione dal fuoco.

• ATTENZIONE: L'apparecchiatura non deve essere alimentata tramite dispositivi esterni, ad esempio timer, o collegata a un circuito regolarmente acceso e spento da un'azienda.

• ATTENZIONE: Il processo di cottura deve essere sorvegliato. Un breve processo di cottura deve essere supervisionato senza soluzione di continuità.

• AVVERTENZA: Pericolo di incendio: Non conservare nulla sulle superfici di cottura.

• Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non dovrebbero essere posti sulla superficie del piano di cottura in quanto possono diventare caldi.

• Non usare l'apparecchiatura prima di installarla nella struttura a incasso.

• Non usare una pulitrice a vapore per pulire l'apparecchiatura.

• Dopo l'uso, spegnere l'elemento utilizzato mediante la corrispondente manopola, senza considerare quanto indicato dal rilevatore di utensili.

• Se la superficie di vetroceramica/vetro presenta delle crepe, spegnere l'apparecchiatura e scollegarla dalla presa di corrente. Qualora l'apparecchiatura sia collegata direttamente alla corrente mediante una scatola di derivazione, togliere il fusibilke per scollegarlo dall'alimentazione. Invitiamo in entrambi i casi a contattare il Centro Servizi Autorizzato.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo. ITALIANO 53• AVVERTENZA: Servirsi unicamente di protezioni per il piano cottura progettate dal produttore dell'apparecchiatura o indicate dallo stesso nelle istruzioni d'uso, ad esempio accessori idonei o le protezioni del piano cottura incorporate nell'apparecchiatura. L'uso inadeguato delle protezioni può causare incidenti.

AVVERTENZA! L’installazione dell'apparecchiatura deve essere eseguita da personale qualificato. AVVERTENZA! Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

• Rimuovere tutti i materiali di imballaggio.

• Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

• È necessario rispettare la distanza minima dalle altre apparecchiature.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

• Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.

• Proteggere la base dell'apparecchiatura da vapore e umidità.

• Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte.

• Ogni apparecchiatura dispone di ventole di raffreddamento sulla parte inferiore.

• Se l'apparecchiatura viene installata sopra a un cassetto: – Non tenere oggetti di piccole dimensioni o fogli di carta che potrebbero essere aspirati, dato che possono danneggiare le ventole di raffreddamento o guastare il funzionamento del sistema di raffreddamento. – Mantenere una distanza di almeno 2 cm fra la parte inferiore dell'apparecchiatura e le componenti conservate nel cassetto.

• Togliere gli eventuali pannelli separatori installati nel mobiletto sotto all'apparecchiatura.

2.2 Collegamento elettrico

AVVERTENZA! Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.

• L'apparecchiatura deve disporre di una messa a terra.

• Prima di qualsiasi intervento, è necessario verificare che l'apparecchiatura sia scollegata dalla rete elettrica.

• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.

• Verificare che l'apparecchiatura sia installata correttamente. L'allentamento di un collegamento elettrico o di una spina (ove previsti) può provocare il surriscaldamento del terminale.

• Utilizzare il cavo di alimentazione appropriato. www.electrolux.com54• Evitare che i collegamenti elettrici si aggroviglino.

• Assicurarsi che la protezione da scosse elettriche sia installata.

• Utilizzare il morsetto fermacavo sul cavo.

• Assicurarsi che il cavo di alimentazione o la spina (ove prevista) non sfiori l'apparecchiatura calda o pentole calde quando si collega l'apparecchiatura alle prese vicine.

• Non utilizzare prese multiple e prolunghe.

• Accertarsi di non danneggiare la spina o il cavo (ove previsti). Contattare il nostro Centro Assistenza autorizzato o un elettricista qualificato per sostituire un cavo danneggiato.

• I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati senza l'uso di attrezzi.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.

• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina.

• Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.

• L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.

AVVERTENZA! Rischio di lesioni, ustioni o scosse elettriche.

• Rimuovere tutti i materiali di imballaggio, le etichette e la pellicola protettiva (ove presente) prima del primo utilizzo.

• Questa apparecchiatura è stata prevista unicamente per un uso domestico.

• Non modificare le specifiche tecniche dell'apparecchiatura.

• Accertarsi che le fessure di ventilazione non siano ostruite.

• Non lasciare mai l'apparecchiatura incustodita durante il funzionamento.

• Impostare la zona di cottura su "off" dopo ogni utilizzo.

• Non fare affidamento sul rilevatore di pentole.

• Non appoggiare posate o coperchi sulle zone di cottura. Possono diventare roventi.

• Non mettere in funzione l'apparecchiatura con le mani umide o quando c'è un contatto con l'acqua.

• Non utilizzare l'apparecchiatura come superficie di lavoro o come piano di appoggio.

• Se la superficie dell'apparecchiatura presenta delle incrinature, scollegare immediatamente l'apparecchiatura dall'alimentazione. per evitare scosse elettriche.

• I portatori di pacemaker, devono mantenere una distanza di almeno 30 cm dalle zone di cottura a induzione quando l'apparecchiatura è in funzione.

• Un alimento immerso nell'olio molto caldo può provocare degli schizzi. AVVERTENZA! Pericolo di incendio ed esplosioni.

• Grassi e olio caldi possono rilasciare vapori infiammabili. Mantenere fiamme o oggetti caldi lontani da grassi e olio quando li si utilizza per cucinare.

• I vapori rilasciati da un olio molto caldo possono provocare una combustione spontanea.

• L'olio usato, che può contenere residui di cibo, può liberare delle fiamme ad una temperatura inferiore rispetto ad un olio utilizzato per la prima volta.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili ITALIANO 55sull'apparecchiatura, al suo interno o nelle immediate vicinanze. AVVERTENZA! Vi è il rischio di danneggiare l'apparecchiatura.

• Non poggiare pentole calde sul pannello dei comandi.

• Non mettere coperchi caldi sulla superficie in vetro del piano cottura.

• Non esporre al calore pentole vuote.

• Fare attenzione a non lasciar cadere oggetti o pentole sull'apparecchiatura. La superficie si potrebbe danneggiare.

• Non mettere in funzione le zone di cottura in assenza di pentole o con pentole vuote.

• Non appoggiare la pellicola di alluminio direttamente sull'apparecchiatura.

• Lo spostamento di pentole in ghisa, in alluminio o con fondi danneggiati può graffiare il vetro o la vetroceramica. Per spostare questi oggetti sollevarli sempre dalla superficie di cottura.

• L'apparecchiatura è destinata solo alla cottura. Non deve essere utilizzata per altri scopi, come per esempio il riscaldamento di un ambiente.

• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.

• Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia.

• Scollegare l’apparecchiatura dalla rete elettrica prima di eseguire le operazioni di manutenzione.

• Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.

• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

• Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato. Utilizzare solo ricambi originali.

• Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

AVVERTENZA! Rischio di lesioni o soffocamento.

• Rivolgersi all'autorità municipale per informazioni su come smaltire correttamente l'elettrodomestico.

• Staccare la spina dall'alimentazione elettrica.

• Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

3.1 Prima dell'installazione

Prima di installare il piano di cottura, annotare l'informazione riportata di seguito presente sulla targhetta dei dati. La targhetta dei dati è applicata sul lato inferiore del piano di cottura. Numero di serie ........................... www.electrolux.com563.2 Piani di cottura da incasso Utilizzare esclusivamente piani di cottura da incasso solo dopo l'installazione in idonei piani di lavoro e mobili da incasso conformi alle norme. Nel corso dell'installazione in presenza di materiale combustibile, osservare scrupolosamente le normative NIN SEV 1000 e le indicazioni antincendio dell'Associazione degli istituti cantonali di assicurazione antincendio.

3.3 Cavo di collegamento

• Il piano di cottura è fornito con un cavo di collegamento.

3.4 Collegamento elettrico

Installare il piano di cottura con un cavo di alimentazione con connettore. Se non c'è un cavo di alimentazione con connettore, nell’installazione domestica fissa deve essere previsto un dispositivo di separazione con un’apertura di contatto di minimo 3 mm, che separi contemporaneamente l’apparecchiatura e tutti i poli dalla rete, (come previsto dalla norma NIN SEV 1000).

min. 50mm min. 500mm Se l'apparecchiatura viene installata sopra a un cassetto, la ventilazione del piano cottura riscalda gli articoli all'interno del cassetto durante il processo di cottura.

INSTALLAZIONE IN ALTO

4. DESCRIZIONE DEL PRODOTTO

4.1 Disposizione della superficie di cottura

Zona di cottura a induzione

Pannello dei comandi Per informazioni dettagliate sulle dimensioni delle zone di cottura rimandiamo a "Dati tecnici".

4.2 Disposizione del pannello dei comandi

Utilizzare i tasti sensore per mettere in funzione l'apparecchiatura. I display, gli indicatori ed i segnali acustici mostrano quali funzioni sono attive. www.electrolux.com58Tasto sen‐ sore Funzione Commento

ON / OFF Per attivare e disattivare il piano di cottu‐ ra.

Blocco / Dispositivo di Si‐ curezza bambini Per bloccare/sbloccare il pannello dei co‐ mandi.

SenseBoil® Per attivare e disattivare la funzione. Le spie sopra al simbolo mostrano l'avan‐ zamento della funzione.

Bridge Per attivare e disattivare la funzione.

- Display livello di potenza Per mostrare il livello di potenza.

- Spie del timer delle zone di cottura Indica per quale zona è impostato il tem‐ po.

- Display timer Indica il tempo in minuti.

Hob²Hood Per attivare e disattivare la modalità ma‐ nuale della funzione.

- Per selezionare la zona di cottura.

- Per aumentare o ridurre il tempo.

PowerBoost Per attivare la funzione.

- Barra dei comandi Per impostare un livello di potenza.

4.3 Display del livello di potenza

Display Descrizione La zona di cottura è disattivata.

La zona di cottura è in funzione. SenseBoil® è attiva. Preriscaldamento automatico è attiva. PowerBoost è attiva. + numero È presente un malfunzionamento.

OptiHeat Control (indicatore di calore residuo su 3 livelli): prose‐ guire la cottura/tenere in caldo/calore residuo. Blocco / Dispositivo di Sicurezza bambini è attiva. ITALIANO 59Display Descrizione Pentola non adeguata o troppo piccola; oppure manca la pentola sulla zona di cottura. Spegnimento automatico è attiva.

4.4 OptiHeat Control (indicatore

di calore residuo su 3 livelli) AVVERTENZA! / / Il calore residuo può essere causa di ustioni. Gli indicatori mostrano il livello del calore residuo per le zone cottura attualmente in uso. Le spie si potrebbero accendere anche per le zone cottura vicine, anche se non sono in uso. Le zone di cottura a induzione generano il calore richiesto per la cottura direttamente sul fondo della pentola. Il piano in vetroceramica viene leggermente riscaldato dal calore residuo delle pentole.

5. UTILIZZO QUOTIDIANO

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

5.1 Attivazione e disattivazione

Sfiorare per 1 secondo per accendere o spegnere il piano di cottura.

5.2 Spegnimento automatico

La funzione spegne automaticamente il piano di cottura se:

• tutte le zone di cottura sono disattivate,

• non è stato impostato il livello di potenza dopo l'accensione del piano di cottura,

• è stato versato qualcosa o appoggiato un oggetto sul pannello dei comandi per più di 10 secondi (un tegame, uno straccio, ecc.). Viene emesso un segnale acustico e il piano cottura si disattiva. Rimuovere l'oggetto o pulire il pannello dei comandi.

• Il piano di cottura è surriscaldato (per es. se si esaurisce l'acqua in ebollizione nella pentola). Lasciare raffreddare la zona di cottura prima di utilizzare nuovamente il piano di cottura.

• è stata utilizzata una pentola non idonea. Il simbolo si accende e la zona di cottura si spegne automaticamente dopo 2 minuti.

• non è stata spenta una zona di cottura o non è stato modificato il livello di potenza. Dopo un tempo prestabilito, si accende e il piano di cottura si spegne. Rapporto tra livello di potenza e il tempo trascorso il quale si spegne il piano di cottura: Livello di potenza Il piano di cottura si disattiva dopo

5.3 Livello di potenza

Per impostare o modificare il livello di potenza: Sfiorare la barra di controllo per impostare il livello di potenza corretto o spostare il dito lungo la barra di controllo fino a raggiungere il livello necessario. www.electrolux.com60P

La funzione regola automaticamente la temperatura dell'acqua in modo che non vada in ebollizione in modo eccessivo quando raggiunge il punto di ebollizione. Qualora vi sia calore residuo ( / / ) sulla zona cottura che si desidera usare, viene emesso un segnale acustico e la funzione non si avvia.

1. Sfiorare per attivare il piano

2. Sfiorare per attivare la funzione.

Compare un lampeggiamento per le zone di cottura sulle quali è attualmente possibile usare la funzione.

3. Toccare la barra dei comandi di

qualsiasi delle zone cottura disponibili per le quali si desidera attivare la funzione (fra impostazione di calore 1 e 14). La funzione si avvia. Qualora non venga scelta una zona cottura entro 5 secondi, la funzione non si attiva. Quando la funzione si avvia, le spie sopra al simbolo si accendono una dopo l'altra fino a che l'acqua non raggiunge il punto di ebollizione. Quando la funzione rileva il punto di ebollizione, il piano cottura emette un segnale acustico e il livello di calore passa automaticamente a 8. Se tutte le zone cottura sono già in uso o se c'è del calore residuo su tutte, il piano cottura emette un bip, le spie sopra a lampeggiano le la funzione non si avvia. Per disattivare la funzione, toccare (la funzione si disattiva e l'impostazione di calore scende a 0); oppure toccare la barra di controllo e regolare il livello di calore manualmente.

5.5 Utilizzo delle zone di cottura

Posizionare le pentole al centro della zona selezionata. Le zone di cottura a induzione si adattano automaticamente alle dimensioni del fondo della pentola. È possibile utilizzare una pentola grande collocata su due zone di cottura contemporaneamente. I tegami devono coprire le parti centrali delle due aree ma non andare oltre la zona contrassegnata. Se i tegami si trovano fra i due centri la funzione Bridge non sarà attivata.

La funzione opera quando la pentola copre il centro delle due zone. Non si aziona con la funzione SenseBoil®. Questa funzione collega due zone di cottura del lato sinistro funzionanti come se fossero una sola. Impostare come prima cosa il livello di potenza per una delle zone di cottura di sinistra. ITALIANO 61Per attivare la funzione: sfiorare . Per impostare o modificare il livello di potenza sfiorare uno dei sensori. Per disattivare la funzione: sfiorare . Le zone di cottura funzionano in modo indipendente.

5.7 Preriscaldamento

automatico Attivare questa funzione per ottenere un'impostazione di calore desiderata in meno tempo. Quando è accesa, la zona funziona sull'impostazione più alta all'inizio e poi continua a cucinare con l'impostazione di calore desiderata. Per attivare la funzione, la zona di cottura deve essere fredda. Per attivare la funzione per una zona di cottura: toccare (si accende ). Selezionare immediatamente il livello di potenza desiderato. Dopo 3 secondi si accende . Per disattivare la funzione, modificare il livello di potenza.

Questa funzione aumenta la potenza fornita alle zone di cottura a induzione. Questa funzione si può attivare per la zona di cottura a induzione soltanto per un intervallo di tempo limitato. Al termine di questo intervallo, la zona di cottura a induzione passa automaticamente al livello di potenza massimo impostato. Fare riferimento al capitolo "Dati tecnici". Per attivare la funzione per una zona di cottura: sfiorare . si accende. Per disattivare la funzione, modificare il livello di potenza.

Timer del conto alla rovescia Questa funzione consente di impostare la durata di funzionamento della zona di cottura per la preparazione di una pietanza. Come prima cosa impostare il livello di potenza per la zona di cottura, poi impostare la funzione. Per impostare la zona di cottura: sfiorare ripetutamente finché non si accende la spia della zona di cottura desiderata. Per attivare la funzione: sfiorare il tasto del timer per impostare il tempo (00 - 99 minuti). Quando la spia della zona di cottura lampeggia più lentamente, il tempo scorre a ritroso. Per impostare il tempo residuo: impostare la zona di cottura con . La spia della zona di cottura comincia a lampeggiare rapidamente. Sul display compare il tempo residuo. Per modificare l’ora: impostare la zona di cottura con . Premere o . Per disattivare la funzione: selezionare la zona di cottura con e sfiorare . Viene visualizzato il tempo residuo fino a

00. La spia della zona di cottura si

spegne. Allo scadere del tempo stabilito, viene emesso un segnale acustico e 00 lampeggia. La zona di cottura si disattiva. Per interrompere il segnale: sfiorare

CountUp Timer Utilizzare questa funzione per controllare per quanto tempo funziona la zona di cottura. Per impostare la zona di cottura: sfiorare ripetutamente finché non si accende la spia della zona di cottura desiderata. Per attivare la funzione: toccare del timer. si accende. Quando la spia della zona di cottura lampeggia lentamente, inizia il conteggio. Il display passa da ai minuti. www.electrolux.com62Per vedere quanto a lungo rimane in funzione la zona di cottura: impostare la zona di cottura con . La spia della zona di cottura comincia a lampeggiare rapidamente. Il display mostra per quanto tempo è rimasta in funzione la zona. Per disattivare la funzione: selezionare la zona di cottura con e sfiorare o . La spia della zona di cottura si spegne. Contaminuti Si può utilizzare questa funzione come Contaminuti mentre il piano di cottura è attivo e le zone di cottura non sono in funzione. Il display del livello di potenza visualizza . Per attivare la funzione: sfiorare . Sfiorare il tasto o del timer per selezionare la durata. Allo scadere del tempo stabilito, viene emesso un segnale acustico e 00 lampeggia. Per interrompere il segnale: sfiorare

La funzione non ha alcun effetto sul funzionamento delle zone di cottura.

È possibile bloccare il pannello dei comandi mentre le zone di cottura sono in funzione. Questa funzione impedisce di modificare inavvertitamente il livello di potenza. Impostare innanzitutto il livello di potenza. Per attivare la funzione: sfiorare

si accende per 4 secondi. Il Timer rimane acceso. Per disattivare la funzione: sfiorare . Il livello di potenza precedente si accende. Quando si spegne il piano di cottura, si interrompe anche questa funzione.

5.11 Dispositivo di Sicurezza

bambini Questa funzione impedisce l'azionamento accidentale del piano di cottura. Per attivare la funzione: attivare il piano di cottura con . Non impostare nessun livello di potenza. Sfiorare il tasto per 4 secondi si accende. Disattivare il piano di cottura con

Per disattivare la funzione: attivare il piano cottura con . Non impostare nessun livello di potenza. Sfiorare il tasto per 4 secondi si accende. Disattivare il piano di cottura con . Per escludere la funzione per una sola operazione di cottura: attivare il piano di cottura con . si accende. Sfiorare il tasto per 4 secondi Impostare il livello di potenza entro 10 secondi. È possibile mettere in funzione il piano di cottura. Quando si disattiva il piano di cottura con la funzione si riattiva.

5.12 OffSound Control

(Attivazione e disattivazione dei segnali acustici) Disattivare il piano di cottura. Sfiorare il tasto per 3 secondi. Il display si accende e si spegne. Sfiorare il tasto per 3 secondi. o si accende. Sfiorare del timer per effettuare la selezione seguente:

- i segnali acustici sono spenti

• - i segnali acustici sono attivi Per confermare la selezione, attendere finché il piano di cottura non si disattiva automaticamente. Quando la funzione è impostata su , i segnali acustici saranno udibili soltanto quando:

• Contaminuti diminuisce

• Timer del conto alla rovescia diminuisce ITALIANO 63• si appoggia un oggetto sul pannello dei comandi.

5.13 Gestione energetica

• Le zone di cottura sono raggruppate in base alla posizione e al numero di fasi del piano di cottura. Vedere l'illustrazione.

• Ciascuna fase dispone di un assorbimento massimo di 3.700 W.

• La funzione suddivide la potenza tra zone di cottura collegate alla stessa fase.

• La funzione si attiva quando l'assorbimento massimo delle zone di cottura collegate ad una singola fase supera i 3.700 W.

• La funzione riduce la potenza delle altre zone di cottura collegate alla stessa fase.

• Il display dell'impostazione di calore delle zone ridotte alterna l'impostazione di calore scelta e l'impostazione di calore ridotta. Dopo un po' di tempo il display dell'impostazione del calore delle zone ridotte rimane sull'impostazione di calore ridotta.

Si tratta di una funzione automatica avanzata che collega il piano di cottura ad una cappa speciale. Sia il piano di cottura che la cappa dispongono di un comunicatore di segnale a infrarossi. La velocità della ventola viene definita automaticamente sulla base delle impostazioni della modalità e della temperatura della pentola più calda sul piano di cottura. È anche possibile mettere in funzione la ventola dal piano di cottura manualmente. Per la maggior parte della cappe, il sistema remoto è disattivato all'origine. Attivarlo prima di utilizzare la funzione. Per maggiori informazioni fare riferimento al manuale per l'utente della cappa. Attivazione automatica della funzione Per attivare automaticamente la funzione, impostare la modalità automatica da H1 a H6. Il piano cottura viene impostato a livello di fabbrica su H5.Il piano cottura reagisce ogni volta che viene usato il piano cottura. Il pianto di cottura rileva la temperatura delle pentole automaticamente e regola la velocità della ventola. Modalità automatiche Illumi‐ nazione automa‐ tica Ebolli‐ zione

Off Off Off Modalità

On Off Velocità ventola

www.electrolux.com64Illumi‐ nazione automa‐ tica Ebolli‐ zione

Il piano di cottura rileva il processo di ebollizione e attiva la velocità della ventola in base alla modalità automatica.

Il piano di cottura rileva il processo di frit‐ tura e attiva la velocità della ventola in base alla modalità automatica.

Questa modalità attiva la ventola e la lu‐ ce e non è collegata alla temperatura. Modifica della modalità automatica

1. Disattivare l'apparecchiatura.

2. Sfiorare il tasto per 3 secondi Il

display si accende e si spegne.

3. Sfiorare il tasto

4. Sfiorare alcune volte finché si

5. Sfiorare del Timer per selezionare

una modalità automatica. Per mettere in funzione la cappa direttamente dal pannello della cappa stessa, disattivare la modalità automatica della funzione. Quando si termina la cottura e si disattiva il piano di cottura, la ventola della cappa rimane in funzione ancora per un po'. Trascorso questo tempo, il sistema disattiva la ventola automaticamente ed evita l'attivazione accidentale della stessa per i 30 secondi successivi. Funzionamento manuale della velocità della ventola È anche possibile attivare la funzione manualmente. Per farlo sfiorare quando il piano di cottura è attivo. In questo modo si disattiva il funzionamento automatico della funzione ed è possibile modificare la velocità della ventola manualmente. Quando si preme la velocità della ventola aumenta di un livello. Quando si raggiunge un livello elevato e si preme nuovamente

velocità della ventola viene impostata sullo 0 e la ventola della cappa si disattiva. Per avviare nuovamente la ventola con velocità 1 sfiorare . Per attivare il funzionamento automatico della funzione, disattivare il piano di cottura e riattivarlo. Attivazione della luce È anche possibile impostare il piano di cottura per attivare automaticamente la luce ogni volta che si accende il piano di cottura. Per farlo impostare la modalità automatica da H1 a H6. La luce sulla cappa si disattiva 2 minuti dopo la disattivazione del piano di cottura.

6. CONSIGLI E SUGGERIMENTI UTILI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza. ITALIANO 656.1 Pentole Per le zone cottura a induzione, un forte campo elettromagnetico crea calore nelle pentole molto rapidamente. Utilizzare le zone di cottura a induzione con pentole idonee. Materiale delle pentole

• materiali idonei: ghisa, acciaio, acciaio smaltato, acciaio inox, fondi multistrato (con una marcatura corretta da parte del produttore).

• materiali non idonei: alluminio, rame, ottone, vetro, ceramica, porcellana. Una pentola è adatta per un piano di cottura a induzione se:

• l'acqua raggiunge velocemente l'ebollizione su una zona di cottura a induzione impostata sul livello di cottura massimo.

• una calamita si attacca al fondo delle pentole. Il fondo delle pentole dovrebbe essere il più possibile spesso e piano. Verificare che le basi della pentola siano asciutte prima di collocarla sulla superficie del piano cottura. Dimensioni delle pentole Le zone di cottura a induzione si adattano automaticamente alle dimensioni del fondo della pentola. L'efficienza della zona di cottura dipende dal diametro delle pentole. Una pentola con un diametro inferiore alla zona più piccola riceve solo una parte della potenza generata dalla zona di cottura. Vedere la sezione "Dati tecnici".

6.2 I rumori durante l'uso

• crepitio: si stanno utilizzando pentole di materiali diversi (costruzione a sandwich).

• fischio: si stanno utilizzando la zona di cottura a livelli di potenza elevati con pentole di materiali diversi (costruzione a sandwich).

• ronzio: si stanno utilizzando livelli di potenza elevati.

• scatto: si verifica un'accensione elettrica.

• sibilo, ronzio: è in funzione la ventola. I rumori descritti sono normali e non sono indicano un guasto dell’apparecchiatura.

6.3 Indicazioni e consigli per

SenseBoil® La funzione funziona al meglio per portare a ebollizione l'acqua e per preparare le patate. Non funziona con tegami in ghisa e anti-aderenti, ad esempio con un rivestimento in ceramica. Si consiglia l'utilizzo di tegami in acciaio smaltato per ottenere i migliori risultati durante la cottura delle patate. Controllare se la pentola scelta è adatta per SenseBoil® monitorando la prima sessione di cottura. Per usare SenseBoil® in modo efficace, attenersi ai seguenti consigli:

• Riempire fra metà e tre quarti la pentola con acqua fredda, lasciando vuoti 4 cm da bordo della pentola. Non usare meno di 1 o più di 5 litri di acqua. Verificare che il peso totale dell'acqua (o dell'acqua e delle patate) sia compreso fra 1-5 kg.

• Se si vogliono cucinare patate, verificare che siano completamente coperte di acqua, ma ricordare di lasciare vuoto almeno un quarto della pentola.

• Per ottenere risultati ottimali cucinare solo patate intere, non pelate, di dimensioni medie.

• Verificare di non mettere le patate troppo vicine fra loro.

• Evitare di produrre vibrazioni esterne (ad es. dovute all'utilizzo di un www.electrolux.com66frullatore o ad un cellulare sistemato accanto all'apparecchiatura) quando la funzione è attiva.

• Se si vuole usare sale, aggiungerlo dopo che l'acqua raggiunge il punto di ebollizione.

• La funzione potrebbe non operare correttamente per bollitori dell'acqua e moche per caffè.

6.4 Öko Timer (Timer Eco)

Per risparmiare energia, il riscaldatore della zona di cottura si disattiva prima che il timer per il conto alla rovescia emetta un segnale acustico. La differenza nel tempo di funzionamento dipende dal livello di potenza e dalla durata dell'utilizzo dell'apparecchiatura.

6.5 Esempi di impiego per la

cottura La correlazione tra il livello di potenza e il consumo di energia della zona di cottura non è regolare. L'aumento del livello di potenza non è proporzionale all'aumento del consumo di energia. Ciò significa che una zona di cottura con un livello di potenza medio impiega meno della metà della propria energia. I dati riportati in tabella sono puramente indicativi. Livello di po‐ tenza Usare per: Tempo (min.) Suggerimenti 1 Tenere in caldo le pietanze cotte. secon‐ do ne‐ cessità Mettere un coperchio sulla pentola.

1 - 3 Salsa olandese: fondere bur‐

ro, cioccolata, gelatina.

5 - 25 Mescolare di tanto in tanto.

1 - 3 Solidificare: omelette morbi‐

de, uova strapazzate.

3 - 5 Cuocere riso e pietanze a

base di latte, riscaldare pie‐ tanze pronte.

25 - 50 Aggiungere al riso almeno

una doppia quantità di liqui‐ do, mescolare a metà del processo i preparati a base di latte.

20 - 45 Aggiungere un paio di cuc‐

7 - 9 Cuocere al vapore le patate. 20 - 60 Usare al max. ¼ l di acqua

per 750 g di patate.

7 - 9 Bollire grandi quantità di ali‐

menti, stufati e zuppe.

Fino a 3 l di liquido più gli in‐ gredienti.

9 - 12 Frittura delicata: cotolette,

cordon bleu, costolette, pol‐ pette, salsicce, fegato, uova, frittelle, krapfen. secon‐ do ne‐ cessità Girare a metà tempo.

12 - 13 Frittura, frittelle di patate,

5 - 15 Girare a metà tempo.

14 Portare a ebollizione l'acqua, cuocere la pasta, rosolare la carne (gu‐ lasch, stufati), friggere patatine. Portare a ebollizione grandi quantità d'acqua. PowerBoost è attivato. ITALIANO 676.6 Consigli e suggerimenti per Hob²Hood Quando si mette in funzione il piano di cottura con la funzione:

• Proteggere il pannello della cappa dalla luce diretta del sole.

• Non dirigere una luce alogena verso il pannello della cappa.

• Non coprire il pannello di controllo del piano cottura.

• Non interrompere il segnale tra il piano di cottura e la cappa (ad esempio con la mano o il manico di una pentola o una pentola alta). Vedere la figura. La cappa in figura è riportata a titolo indicativo. Altri dispositivi controllati in modalità remota potrebbero bloccare il segnale. Non usare apparecchiature di questo tipo vicino al piano cottura mentre Hob²Hood è acceso. Cappe da cucina con la funzione Hob²Hood Per scoprire l'intera gamma di cappe da cucina compatibili con questa funzione fare riferimento al sito web del nostro cliente. Le cappe da cucina Electrolux compatibili con questa funzione devono riportare il simbolo

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

7.1 Informazioni generali

• Pulire il piano di cottura dopo ogni impiego.

• Usare sempre pentole con il fondo pulito.

• I graffi o le macchie scure sulla superficie non compromettono il funzionamento del piano di cottura.

• Usare un prodotto di pulizia adatto alla superficie del piano di cottura.

• Il vetro richiede l'uso di un raschietto speciale.

7.2 Pulizia del piano di cottura

• Togliere immediatamente: plastica sciolta, pellicola in plastica, zucchero e alimenti con zucchero, in caso contrario la sporcizia potrebbe causare danni al piano cottura. Attenzione a evitare le ustioni. Appoggiare lo speciale raschietto sulla superficie in vetro, formando un angolo acuto, e spostare la lama sulla superficie.

• Quando il piano di cottura è sufficientemente raffreddato, è possibile rimuovere: i segni di calcare e d'acqua, le macchie di grasso e le macchie opalescenti. Pulire il piano di cottura con un panno umido e un detergente non abrasivo. www.electrolux.com68Al termine della pulizia, asciugare il piano di cottura con un panno morbido.

• Togliere macchie opalescenti: usare una soluzione di acqua con aceto e pulire la superficie in vetro con un panno.

8. RISOLUZIONE DEI PROBLEMI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Problema Causa possibile Rimedio Non è possibile attivare il piano di cottura o metterlo in funzione. Il piano di cottura non è collegato a una fonte di ali‐ mentazione elettrica o non è collegato correttamente. Accertarsi che il piano di cottura sia collegato corret‐ tamente alla rete elettrica. Fare riferimento allo sche‐ ma di collegamento. È scattato il fusibile. Verificare che l'interruttore differenziale (salvavita) sia la causa del malfunziona‐ mento. Nel caso in cui il fu‐ sibile continui a scattare, ri‐ volgersi ad un elettricista qualificato. Non viene configurata l'im‐ postazione calore per 10 secondi. Accendere di nuovo il pia‐ no di cottura e impostare il livello di potenza in meno di 10 secondi. Sono stati sfiorati 2 o più tasti sensore contempora‐ neamente. Premere soltanto un tasto sensore alla volta. Il pannello dei comandi è bagnato o presenta mac‐ chie di unto. Pulire il pannello dei co‐ mandi. Viene emesso un segnale acustico e il piano cottura si disattiva. Viene emesso un segnale acustico quando il piano di cottura non è attivo. Uno o più tasti sensore so‐ no stati coperti. Rimuovere gli oggetti dai tasti sensore. Il piano di cottura si disatti‐ va. È stato appoggiato un og‐ getto sul tasto sensore . Rimuovere l'oggetto dal ta‐ sto sensore. ITALIANO 69Problema Causa possibile Rimedio L'indicatore di calore resi‐ duo non si accende. La zona non è calda per‐ ché è rimasta in funzione solo per brevissimo tempo, oppure il sensore è dan‐ neggiato. Se la zona ha funzionato abbastanza a lungo da es‐ sere calda, contattare il Centro di Assistenza Auto‐ rizzato. Hob²Hood non funziona. È stato coperto il pannello dei comandi. Rimuovere gli oggetti dal pannello dei comandi. Si usa una pentola molto alta che blocca il segnale. Usare una pentola più pic‐ cola, cambiare zona cottu‐ ra o azionare la cappa ma‐ nualmente. Preriscaldamento automa‐ tico non funziona. La zona è calda. Lasciar raffreddare suffi‐ cientemente la zona. È impostato il livello di po‐ tenza massimo. Il livello di potenza massi‐ mo ha la stessa potenza della funzione. Il livello di potenza cambia tra due livelli. Gestione energetica è atti‐ va. Consultare la sezione "Uti‐ lizzo quotidiano". I tasti sensore si surriscal‐ dano. Le pentole sono troppo grandi oppure sono state collocate troppo vicino ai comandi. Se possibile, collocare le pentole grandi sulle zone posteriori. Assenza di suono quando si toccano i tasti sensore del pannello. I segnali acustici sono di‐ sattivati. Attivazione dei segnali acustici. Consultare la se‐ zione "Utilizzo quotidiano". si accende. Dispositivo di Sicurezza bambini o Blocco funziona. Consultare la sezione "Uti‐ lizzo quotidiano". si accende. Non ci sono tegami sulla zona. Appoggiare una pentola sulla zona. Le pentole non sono adat‐ te. Utilizzare una pentola adatta. Fare riferimento a "Consigli e suggerimenti". Il diametro del fondo della pentola è troppo piccolo ri‐ spetto alla zona. Usare pentole delle dimen‐ sioni corrette. Vedere la sezione "Dati tecnici". e compaiono in al‐ ternanza. La potenza è troppo bassa per il fatto che ci sono pen‐ tole non adatte oppure una pentola vuota. Usare il tipo di pentola adeguata. Fare riferimento al capitolo "Consigli e sug‐ gerimenti" e "Dati tecnici". Non attivare alcuna zona su cui è presente un tega‐ me vuoto. www.electrolux.com70Problema Causa possibile Rimedio e compaiono in al‐ ternanza. La pentola è vuota o con‐ tiene liquidi che non siano acqua, oppure olio. Evitare l'uso della funzione con liquidi diversi dall'ac‐ qua. e compaiono in al‐ ternanza. C'è troppa acqua o troppa poca acqua nella pentola. Sono stati bolliti cibi diversi rispetto ad acqua e patate. Il punto di ebollizione è stato spostato e Sense‐ Boil® non è in grado di proseguire in modo corret‐ to. Fare riferimento a "Consigli e suggerimenti". Bollire esclusivamente acqua e patate utilizzando Sense‐ Boil®. Si sente un bip, le spie so‐ pra a lampeggiano e la funzione SenseBoil® non si avvia. Nessuna delle zone cottu‐ ra è pronta per essere usa‐ ta con la funzione Sense‐ Boil®. C'è del calore resi‐ duo sulle zone cottura che si desidera scegliere, op‐ pure sono ancora in uso. Terminare le eventuali cot‐ ture in corso e scegliere una zona di cottura libera senza calore residuo. e un numero si accen‐ dono. C'è un errore nel piano di cottura. Spegnere e riaccendere il piano cottura dopo 30 se‐ condi. Se si accende nuovamente, scollegare il piano cottura dall'alimenta‐ zione elettrica. Dopo 30 secondi, collegare nuova‐ mente il piano cottura. In caso di ricomparsa dell'a‐ nomalia, rivolgersi a un Centro di Assistenza Auto‐ rizzato. Si sente un bip costante. Il collegamento elettrico non è stato effettuato cor‐ rettamente. Scollegare il piano cottura dalla rete elettrica. Consul‐ tare un elettricista qualifi‐ cato per controllare l'instal‐ lazione.

8.2 Se non è possibile trovare

una soluzione... Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Autorizzato. Fornire i dati riportati sulla targhetta dei dati. Fornire inoltre il codice a tre lettere per il piano in vetroceramica (si trova nell'angolo del piano cottura) e il messaggio di errore visualizzato. Assicurarsi di aver acceso il piano di cottura correttamente. In caso di azionamento errato dell'apparecchiatura, l'intervento del tecnico del Centro di Assistenza o del rivenditore potrà essere effettuato a pagamento anche durante il periodo di garanzia. Le istruzioni relative al Centro di Assistenza e alle condizioni di garanzia sono contenute nel libretto della garanzia.

ITALIANO 719. DATI TECNICI

9.1 Targhetta di identificazione

Modello GK69TSIBO PNC 949 596 975 00 Tipo 62 C4A 01 AA 220 - 240 V / 400 V 2N 50 - 60 Hz Induzione 7.35 kW Prodotto in Germania Numero di serie ................. 7.35 kW ELECTROLUX

9.2 Caratteristiche tecniche zone di cottura

Potenza nomi‐ nale (imposta‐ zione di calo‐ re massima) [W] PowerBoost [W] PowerBoost durata massi‐ ma [min.] Diametro delle pentole [mm] Anteriore sini‐ stra 2300 3200 10 125 - 210 Posteriore sini‐ stra 2300 3200 10 125 - 210 Anteriore cen‐ trale 1400 2500 4 125 - 145 Posteriore de‐ stra 2300 3600 10 205 - 240 La potenza delle zone di cottura può differire in alcune circostanze rispetto ai dati presenti in tabella. Cambia a seconda del materiale e delle dimensioni delle pentole. Per risultati di cottura ottimali, utilizzare pentole con un diametro non superiore a quello riportato in tabella.

10. EFFICIENZA ENERGETICA

10.1 Informazioni sul prodotto conformemente a EU 66/2014

valido solo per il mercato UE Identificativo modello GK69TSIBO Tipo di piano di cottura Piano di cottura da incasso Numero di zone di cottura 4 Tecnologia di calore Induzione Diametro delle zone di cottura circolari (Ø) Anteriore sinistra Posteriore sinistra Anteriore centrale Posteriore destra 21,0 cm 21,0 cm 14,5 cm 24,0 cm www.electrolux.com72Consumo di energia per zona di cottura (EC elec‐ tric cooking) Anteriore sinistra Posteriore sinistra Anteriore centrale Posteriore destra 179,6 Wh/kg 177,0 Wh/kg 180,2 Wh/kg 174,6 Wh/kg Consumo di energia del piano di cottura (EC elec‐ tric hob) 177,9 Wh/kg EN 60350-2 - Apparecchiature elettriche per la cottura per uso domestico - Parte 2: Piani di cottura - Metodi per la misurazione delle prestazioni Le misure energetiche relative alla zona di cottura sono identificate dalle indicazioni delle rispettive zone di cottura.

10.2 Risparmio energetico

È possibile risparmiare energia quotidianamente durante la cottura seguendo i suggerimenti che seguono.

• Quando si riscalda l'acqua, utilizzare solo la quantità necessaria.

• Se possibile, coprire sempre le pentole con il coperchio.

• Prima di attivare la zona di cottura, sistemare la pentola.

• Sistemare le pentole più piccole sulle zone di cottura più piccole.

• Posizionare le pentole direttamente al centro della zona di cottura.

• Utilizzare il calore residuo per mantenere caldi i cibi o fonderli.

Garanzia Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (fa stato la data della fattura, del certificato di garanzia o dello scontrino d’acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale. Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o ITALIANO 73dalla inosservanza delle prescrizioni d’istallazione ed istruzioni per l’uso.

12. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza. Per la Svizzera: Dove portare gli apparecchi fuori uso? In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.erecycling.ch
