MANUALE UTENTE PQX751UOV ELECTROLUX

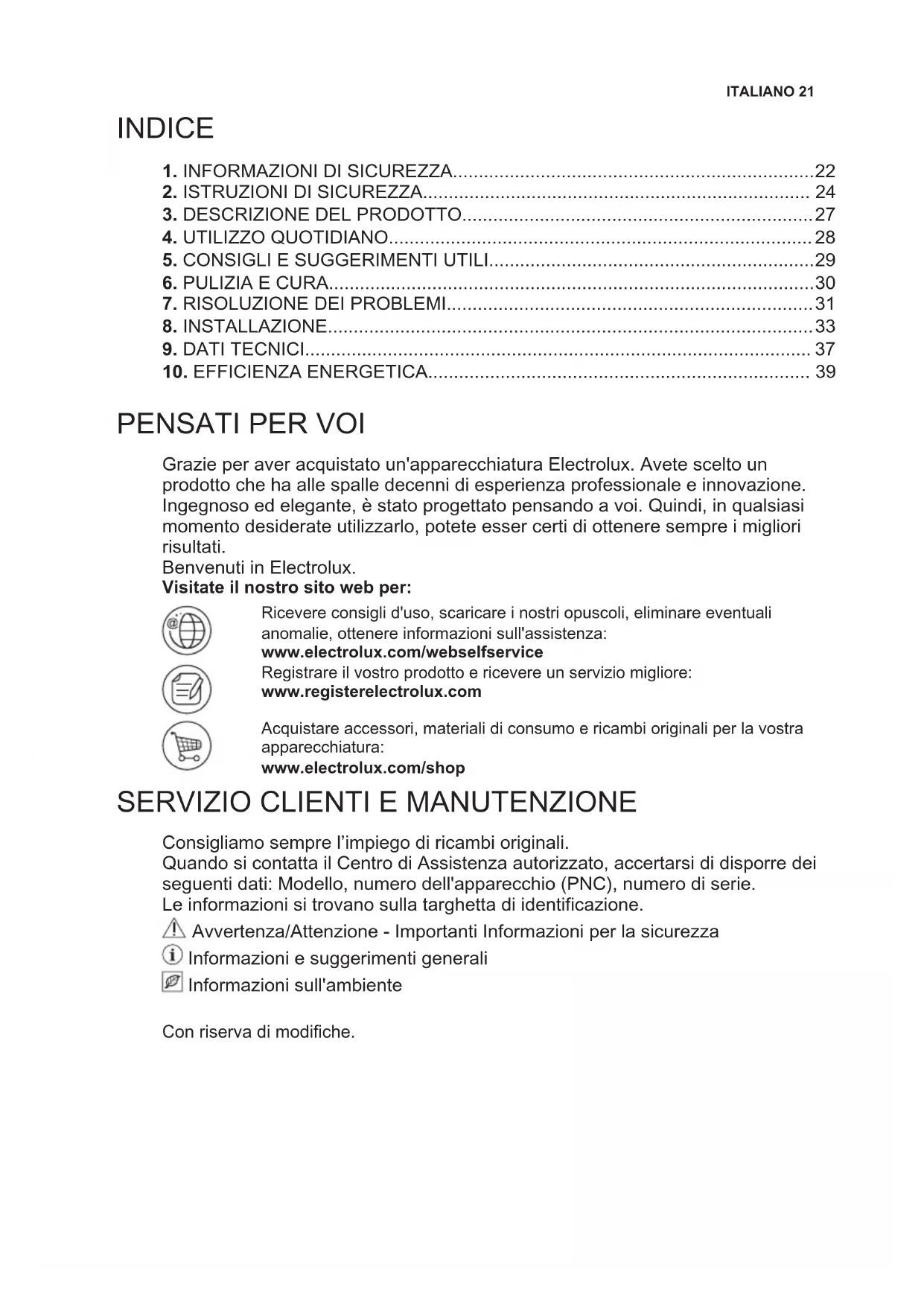

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori risultati. Benvenuti in Electrolux. Visitate il nostro sito web per: Ricevere consigli d'uso, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza: www.electrolux.com/webselfservice Registrare il vostro prodotto e ricevere un servizio migliore: www.registerelectrolux.com Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura: www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei seguenti dati: Modello, numero dell'apparecchio (PNC), numero di serie. Le informazioni si trovano sulla targhetta di identificazione. Avvertenza/Attenzione - Importanti Informazioni per la sicurezza Informazioni e suggerimenti generali Informazioni sull'ambiente Con riserva di modifiche.

ITALIANO 211. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.

• Non consentire ai bambini di giocare con l'apparecchiatura.

• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

• Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento o raffreddamento. Le parti accessibili sono incandescenti.

• Se l'apparecchiatura ha un dispositivo di sicurezza per i bambini sarà opportuno attivarlo.

• I bambini non devono eseguire interventi di pulizia e manutenzione sull'apparecchiatura senza essere supervisionati.

• I bambini di 3 anni e di età inferiore vanno tenuti alla larga dall'apparecchiatura quando è in funzione, in ogni momento.

1.2 Avvertenze di sicurezza generali

• AVVERTENZA: L'apparecchiatura e le parti accessibili si riscaldano molto durante l'uso. Abbiate cura di non www.electrolux.com22toccare gli elementi riscaldanti. Tenere lontani i bambini al di sotto dei 8 anni se non costantemente supervisionati.

• Non utilizzare un timer esterno o un sistema di controllo remoto distinto per mettere in funzione l'apparecchiatura.

• AVVERTENZA: Non lasciare mai il piano di cottura incustodito durante la preparazione di cibi in quanto olio e grassi potrebbero provocare un incendio.

• Non tentare MAI di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fiamme ad es. con un coperchio o una coperta di protezione dal fuoco.

• ATTENZIONE: Il processo di cottura deve essere sorvegliato. Un breve processo di cottura deve essere supervisionato senza soluzione di continuità.

• AVVERTENZA: Pericolo di incendio: Non conservare nulla sulle superfici di cottura.

• Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non dovrebbero essere posti sulla superficie del piano di cottura in quanto possono diventare caldi.

• Non usare una pulitrice a vapore per pulire l'apparecchiatura.

• Non utilizzare detergenti abrasivi o raschietti di metallo per pulire il vetro della porta dei coperchi con cerniera per non rigare la superficie e causare la rottura del vetro.

• Rimuovere qualsiasi residuo dal coperchio prima di aprirlo. Lasciar raffreddare la superficie del piano di cottura prima di chiudere il coperchio.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.

• Quando l'apparecchiatura è collegata direttamente all'alimentazione elettrica, è necessario un interruttore isolante onnipolare. È necessario che ITALIANO 23l’apparecchiatura si scolleghi completamente dalla rete conformemente alle condizioni della categoria III relativa alla sovratensione. Il cavo di terra è escluso.

• Quando si collega il cavo di alimentazione, assicurarsi che non sia a contatto diretto (ad es. mediante l'impiego di manicotti di isolamento) con parti che possono raggiungere temperature superiori ai 50°C.

• AVVERTENZA: Servirsi unicamente di protezioni per il piano cottura progettate dal produttore dell'apparecchiatura o indicate dallo stesso nelle istruzioni d'uso, ad esempio accessori idonei o le protezioni del piano cottura incorporate nell'apparecchiatura. L'uso inadeguato delle protezioni può causare incidenti.

2. ISTRUZIONI DI SICUREZZA

Questa apparecchiatura è adatta ai seguenti mercati: IT

AVVERTENZA! L’installazione dell'apparecchiatura deve essere eseguita da personale qualificato. AVVERTENZA! Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

• Rimuovere tutti i materiali di imballaggio.

• Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

• È necessario rispettare la distanza minima dalle altre apparecchiature.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

• Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.

• Proteggere la base dell'apparecchiatura da vapore e umidità.

• Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte.

• Se l'apparecchiatura viene installata sopra dei cassetti, assicurarsi che lo spazio, tra la base dell'apparecchiatura e il cassetto superiore, sia sufficiente per il ricircolo d'aria.

• La base dell'apparecchiatura può surriscaldarsi. Si consiglia di installare un pannello divisorio in materiale non infiammabile al di sotto dell'apparecchiatura per rendere inaccessibile la base.

2.2 Collegamento elettrico

AVVERTENZA! Rischio di incendio e scossa elettrica. www.electrolux.com24• Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.

• L'apparecchiatura deve disporre di una messa a terra.

• Prima di qualsiasi intervento, è necessario verificare che l'apparecchiatura sia scollegata dalla rete elettrica.

• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.

• Verificare che l'apparecchiatura sia installata correttamente. L'allentamento di un collegamento elettrico o di una spina (ove previsti) può provocare il surriscaldamento del terminale.

• Utilizzare il cavo di alimentazione appropriato.

• Evitare che i collegamenti elettrici si aggroviglino.

• Assicurarsi che la protezione da scosse elettriche sia installata.

• Utilizzare il morsetto fermacavo sul cavo.

• Assicurarsi che il cavo di alimentazione o la spina (ove prevista) non sfiori l'apparecchiatura calda o pentole calde quando si collega l'apparecchiatura alle prese vicine

• Non utilizzare prese multiple e prolunghe.

• Accertarsi di non danneggiare la spina e il cavo (ove previsti). Contattare il nostro Centro di Assistenza autorizzato o un elettricista qualificato per sostituire un cavo danneggiato.

• I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati senza l'uso di attrezzi.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.

• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina.

• Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.

• L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.

2.3 Collegamento gas

• Tutti i collegamenti del gas devono essere eseguiti da una persona qualificata.

• Prima di procedere con l’installazione, verificare che le condizioni di distribuzione locale (pressione e tipo di gas) e i valori preimpostati dell’apparecchiatura siano compatibili.

• Adottare le misure necessarie per garantire una corretta circolazione d'aria intorno all'apparecchiatura.

• Le informazioni relative all'alimentazione del gas si trovano sulla targhetta dei dati.

• La presente apparecchiatura non è collegata a un dispositivo per l’evacuazione dei residui di combustione. Assicurarsi di collegare l'apparecchiatura conformemente alle disposizioni vigenti sull'installazione. Fare attenzione ai requisiti relativi ad un'adeguata ventilazione.

AVVERTENZA! Rischio di lesioni, ustioni o scosse elettriche.

• Rimuovere tutti i materiali di imballaggio, le etichette e la pellicola protettiva (ove presente) prima del primo utilizzo.

• Utilizzare l’apparecchiatura in un ambiente domestico.

• Non modificare le specifiche tecniche dell'apparecchiatura.

• Accertarsi che le fessure di ventilazione non siano ostruite. ITALIANO 25• Non lasciare mai l'apparecchiatura incustodita durante il funzionamento.

• Spegnere la zona di cottura dopo ogni utilizzo.

• Non appoggiare posate o coperchi sulle zone di cottura. Possono diventare roventi.

• Non mettere in funzione l'apparecchiatura con le mani umide o quando c'è un contatto con l'acqua.

• Non utilizzare l'apparecchiatura come superficie di lavoro o come piano di appoggio.

• Un alimento immerso nell'olio molto caldo può provocare degli schizzi. AVVERTENZA! Pericolo di incendio ed esplosioni.

• Grassi e olio caldi possono rilasciare vapori infiammabili. Mantenere fiamme o oggetti caldi lontani da grassi e olio quando li si utilizza per cucinare.

• I vapori rilasciati da un olio molto caldo possono provocare una combustione spontanea.

• L'olio usato, che può contenere residui di cibo, può liberare delle fiamme ad una temperatura inferiore rispetto ad un olio utilizzato per la prima volta.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze. AVVERTENZA! Vi è il rischio di danneggiare l'apparecchiatura.

• Non poggiare pentole calde sul pannello dei comandi.

• Non esporre al calore pentole vuote.

• Fare attenzione a non lasciar cadere oggetti o pentole sull'apparecchiatura. La superficie si potrebbe danneggiare.

• Non mettere in funzione le zone di cottura in assenza di pentole o con pentole vuote.

• Non appoggiare la pellicola di alluminio direttamente sull'apparecchiatura.

• Utilizzare solo pentole stabili, di forma corretta e con un diametro superiore alle dimensioni dei bruciatori.

• Assicurarsi che le pentole siano posizionate al centro dei bruciatori.

• Accertarsi che la fiamma non si spenga quando si gira rapidamente la manopola dalla posizione massima a quella minima.

• Usare esclusivamente gli accessori in dotazione con l'apparecchiatura.

• Non utilizzare un diffusore di fiamma sul bruciatore.

• Un'apparecchiatura per cottura a gas produce calore e umidità. Provvedere ad un'adeguata ventilazione nell'ambiente in cui si trova l'apparecchiatura.

• Se si prevede un impiego prolungato e intenso dell’apparecchiatura, può essere necessaria un’ulteriore fonte di aerazione, per esempio l’apertura di una finestra o un sistema più efficace, come l’aumento del livello di ventilazione meccanica, ove presente.

• L'apparecchiatura è destinata solo alla cottura. Non deve essere utilizzata per altri scopi, come per esempio il riscaldamento di un ambiente.

• Non lasciare che sostanze acide, come per esempio aceto, succo di limone od anticalcare vengano a contatto con il piano di cottura. Si potrebbero formare delle macchie opache.

• Lo scolorimento dello smalto o dell'acciaio inox non influisce sulle prestazioni dell'apparecchiatura.

2.5 Manutenzione e pulizia

AVVERTENZA! Non togliere pulsanti, manopole o guarnizioni dal pannello dei comandi. L'acqua potrebbe penetrare nell'apparecchiatura e causare danni.

• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie. www.electrolux.com26• Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia.

• Scollegare l’apparecchiatura dalla rete elettrica prima di eseguire le operazioni di manutenzione.

• Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.

• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

• Non pulire i bruciatori in lavastoviglie.

AVVERTENZA! Rischio di lesioni o soffocamento.

• Rivolgersi all'autorità municipale per informazioni su come smaltire correttamente l'elettrodomestico.

• Staccare la spina dall'alimentazione elettrica.

• Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.

• Appiattire i tubi del gas esterni.

2.7 Assistenza Tecnica

• Per riparare l'apparecchiatura contattare il Centro di Assistenza Autorizzato.

• Utilizzare esclusivamente ricambi originali.

3. DESCRIZIONE DEL PRODOTTO

3.1 Disposizione della superficie di cottura

Bruciatore semirapido

Bruciatore multi corona

Bruciatore ausiliario

Manopole di regolazione

3.2 Manopola di regolazione

Simbolo Descrizione alimentazione gas as‐ sente/posizione di spen‐

posizione di accensione/ alimentazione massima del gas Simbolo Descrizione alimentazione minima del gas

ITALIANO 274. UTILIZZO QUOTIDIANO

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

4.1 Panoramica bruciatore

A. Spartifiamma bruciatore B. Corona bruciatore C. Candela di accensione D. Termocoppia

4.2 Accensione del bruciatore

Accendere sempre il bruciatore prima di posizionare una pentola. AVVERTENZA! Fare attenzione in fase di utilizzo di fiamme libere all'interno della cucina. Il produttore declina qualsiasi responsabilità in caso di cattivo utilizzo delle fiamme.

1. Premere la manopola di regolazione

e ruotarla in senso antiorario fino alla posizione massima ( ).

2. Tenere premuta la manopola di

regolazione per circa 10 secondi. Questo consentirà il riscaldamento della termocoppia. In caso contrario, l'alimentazione del gas verrà interrotta.

3. Regolare la fiamma, dopo che si è

stabilizzata. Se il bruciatore non si accende dopo alcuni tentativi, controllare che la corona e lo spartifiamma siano correttamente posizionati. AVVERTENZA! Non tenere la manopola di regolazione premuta per oltre 15 secondi. Se il bruciatore non si accende dopo 15 secondi, rilasciare la manopola di regolazione, ruotarla in posizione di spento e attendere almeno 1 minuto prima di tentare di riaccendere il bruciatore. www.electrolux.com28ATTENZIONE! In assenza di elettricità è possibile accendere il bruciatore senza utilizzare il dispositivo elettrico; in tal caso sarà sufficiente avvicinarsi al bruciatore con una fiamma, premere verso il basso la relativa manopola e ruotarla in senso antiorario verso la posizione di massimo rilascio del gas. Mantenere premuta la manopola di regolazione per circa 10 secondi per far riscaldare la termocoppia. Nel caso in cui il bruciatore si dovesse spegnere, ruotare la manopola di regolazione in posizione di spento per cercare di riaccendere il bruciatore dopo almeno 1 minuto. Il generatore di scintille si avvia in modo automatico all'accensione delle prese, dopo l'installazione o dopo un'interruzione di corrente. È normale. Il piano di cottura viene fornito con delle valvole progressive. Queste rendono la regolazione della fiamma più precisa.

4.3 Spegnimento del bruciatore

Per spegnere la fiamma, ruotare la manopola in posizione di spento

AVVERTENZA! Ridurre o spegnere sempre la fiamma prima di rimuovere le pentole dal bruciatore.

5. CONSIGLI E SUGGERIMENTI UTILI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

ATTENZIONE! Non usare pentole in ghisa, teglie in terracotta, grill o piastre tostapane. L’acciaio inox può brunire se sottoposto ad eccessivo riscaldamento. AVVERTENZA! Non mettere la stessa pentola su due bruciatori. AVVERTENZA! Evitare di posare sul bruciatore pentole instabili o deformate per prevenire versamenti e lesioni. ATTENZIONE! Assicurarsi che i basamenti delle pentole non siano poggiati sulla manopola di regolazione, altrimenti la fiamma potrebbe surriscaldarla. ATTENZIONE! Assicurarsi che i manici delle pentole non si trovino al di sopra del bordo anteriore del piano di cottura. ATTENZIONE! Assicurarsi che le pentole siano ben centrate sul bruciatore per ottenere la massima stabilità e per un consumo ridotto di gas.

5.2 Diametro delle pentole

Usare pentole con diametro adatto alle dimensioni dei bruciatori. ITALIANO 29Bruciatore Diametro del‐ le pentole (mm) Multi corona 180 - 260 Rapido 180 - 260 Semirapido (anteriore) 120 - 180 Semirapido (posterio‐ re)

per i piani di cottura predisposti)

• Il coperchio serve solamente a riparare il piano di cottura dalla polvere, quando è chiuso, o a raccogliere gli schizzi di grasso, quando è aperto. Non usarlo per altre funzioni.

• Tenere sempre pulito il coperchio.

• Accertarsi che il piano di cottura sia freddo prima di chiudere il coperchio.

• I coperchi in vetro possono rompersi quando vengono riscaldati.

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

6.1 Informazioni generali

• Pulire il piano di cottura dopo ogni impiego.

• Usare sempre pentole con il fondo pulito.

• I graffi o le macchie scure sulla superficie non compromettono il funzionamento del piano di cottura.

• Usare un prodotto di pulizia speciale adatto alla superficie del piano di cottura. Acciaio inox

• Lavare le parti in acciaio inox con acqua e asciugarle con un panno morbido.

• Per togliere il cibo bruciato, il grasso e le macchie ostinate, lasciarle ammollo per alcuni minuti con un po' di detergente delicato prima di eseguire le operazioni di pulizia.

• Usare prodotti detergenti progettati appositamente per pulire l'acciaio inox e proteggere le superfici in acciaio.

• Non usare prodotti detergenti contenenti agenti chimici corrosivi quali ad esempio cloruro, non pulire la superficie con disinfettanti, prodotti per la rimozione di macchie o ruggine e detergenti a immersione.

6.2 Supporti pentole

I supporti pentole non possono essere lavati in lavastoviglie. Devono essere lavati a mano.

1. È possibile rimuovere i supporti

pentole e pulire in modo facile il piano di cottura. www.electrolux.com30Fare molta attenzione quando si sostituiscono i supporti pentole: il piano di cottura si potrebbe danneggiare.

2. Il rivestimento smaltato a volte può

presentare dei bordi ruvidi, quindi prestare attenzione nel lavare ed asciugare i supporti pentole a mano. Se necessario, rimuovere le macchie più ostinate servendosi di un apposito prodotto in pasta.

3. Dopo aver pulito i supporti pentole,

assicurarsi che siano riposizionati correttamente.

4. Per fare in modo che il bruciatore

funzioni correttamente, verificare che le braccia dei supporti pentole si trovino allineati al centro del bruciatore

6.3 Pulizia del piano di cottura

• Togliere immediatamente: plastica fusa, pellicola in plastica, zucchero e alimenti contenenti zucchero. Se non vengono eliminati, potrebbero danneggiare il piano di cottura. Attenzione a evitare le ustioni.

• Quando il piano di cottura è sufficientemente raffreddato, è possibile rimuovere: i segni di calcare e d'acqua, le macchie di grasso e le macchie opalescenti. Pulire il piano di cottura con un panno umido e un detergente non abrasivo. Al termine della pulizia, asciugare il piano di cottura con un panno morbido.

• Per pulire gli elementi smaltati, lo spartifiamma e la corona, lavarli con acqua calda saponata e asciugarli attentamente prima di sistemarli nuovamente.

6.4 Pulizia della candela

Questa caratteristica viene ottenuta tramite una candela ceramica ed un elettrodo di metallo. Tenere questi componenti ben puliti per evitare difficoltà di accensione e controllare che i fori spartifiamma non siano ostruiti.

6.5 Manutenzione periodica

Consultare periodicamente il Centro di Assistenza autorizzato locale per verificare le condizioni del tubo della fornitura di gas e del regolatore di pressione, se presente.

7. RISOLUZIONE DEI PROBLEMI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Problema Causa possibile Rimedio Il gas non si accende quando si preme il pulsan‐ te di accensione. Il piano di cottura non è collegato a una fonte di ali‐ mentazione elettrica o non è collegato correttamente. Accertarsi che il piano di cottura sia collegato corret‐ tamente alla rete elettrica. ITALIANO 31Problema Causa possibile Rimedio È scattato il fusibile. Verificare se l'anomalia di funzionamento è dovuta al fusibile. Nel caso in cui il fusibile continui a scattare, rivolgersi ad un elettricista qualificato. Lo spartifiamma del brucia‐ tore e la corona non sono posizionati correttamente. Posizionarli adeguatamen‐ te. La fiamma si spegne im‐ mediatamente dopo l'ac‐ censione. La termocoppia non si è ri‐ scaldata a sufficienza. Dopo aver acceso la fiam‐ ma, tenere premuta la ma‐ nopola per circa 10 secon‐ di. L'anello della fiamma non è omogeneo. La corona del bruciatore è bloccata da residui di cibo. Controllare che l'iniettore principale non sia ostruito e che la corona del brucia‐ tore sia pulita.

7.2 Se non è possibile trovare

una soluzione... Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Autorizzato. Fornire i dati riportati sulla targhetta dei dati. Assicurarsi di aver acceso il piano di cottura correttamente. In caso di azionamento errato dell'apparecchiatura, l'intervento del tecnico del Centro di Assistenza o del rivenditore potrà essere effettuato a pagamento anche durante il periodo di garanzia. Le istruzioni relative al Centro di Assistenza e alle condizioni di garanzia sono contenute nel libretto della garanzia. www.electrolux.com327.3 Etichette fornite con il sacchetto degli accessori Attaccare le etichette adesive come indicato di seguito: MOD.

A B C A. Attaccarla sul Foglietto di garanzia ed inviare questa parte (ove prevista). B. Attaccarla sul Foglietto di garanzia e conservare questa parte (ove prevista). C. Attaccarla sul libretto di istruzioni.

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

8.1 Prima dell'installazione

Prima di installare il piano di cottura, annotare l'informazione riportata di seguito presente sulla targhetta dei dati. La targhetta dei dati è applicata sul lato inferiore del piano di cottura. Modello ........................... PNC ......................................... Numero di serie ...........................

8.2 Collegamento gas

AVVERTENZA! Le seguenti istruzioni d'installazione, manutenzione e ventilazione devono essere eseguite da personale qualificato conformemente alle disposizioni vigenti (UNI-CIG 7129 - 7131). Accertarsi che la cucina sia adeguatamente ventilata: tenere aperti i fori di ventilazione naturali (almeno 100 cm²) o installare una cappa meccanica. ITALIANO 33Scegliere dei collegamenti fissi o usare un tubo flessibile in acciaio inossidabile conforme alle disposizioni vigenti. Se si utilizzano tubi in metallo flessibili, fare attenzione che non entrino in contatto con parti mobili o non siano schiacciati. Ulteriore attenzione è richiesta qualora al piano di cottura fosse abbinato il forno. Accertarsi che la pressione del gas di alimentazione dell'apparecchiatura sia conforme ai valori consigliati. Se la pressione fornita non ha il valore specificato, è necessario montare un adeguato regolatore di pressione in conformità allo standard UNI EN 88. Per il Gas Liquido (GPL), l'utilizzo di un regolatore di pressione è consentito solo in conformità allo standard UNI EN 12864. Il collegamento regolabile è fissato alla rampa per mezzo di un dado filettato G 1/2". Avvitare le parti senza forzare, regolare il raccordo nella direzione voluta e serrare il tutto. A B C A. Estremità dell'albero con dado B. Rondella fornita in dotazione con l'apparecchiatura C. Gomito fornito in dotazione con l'apparecchiatura Collegamento rigido: Eseguire il collegamento mediante tubi in metallo rigidi (rame con finecorsa meccanico) (UNI-CIG 7129). Collegamento flessibile: Utilizzare un tubo flessibile in acciaio inox (UNI-CIG 9891) con una lunghezza massima di 2 m. AVVERTENZA! Al termine dell'installazione, verificare la tenuta di ciascun raccordo dei tubi. Usare una soluzione saponata, non una fiamma!

8.3 Sostituzione degli iniettori

1. Rimuovere i supporti pentole.

2. Rimuovere gli spartifiamma e le

corone del bruciatore.

3. Con una chiave a bussola N. 7,

togliere gli iniettori e sostituirli con quelli richiesti per il tipo di gas utilizzato (vedere la tabella della sezione "Dati tecnici").

4. Rimontare i componenti, seguendo la

stessa procedura in senso inverso.

5. Sostituire la targhetta dei dati

(posizionata vicino al tubo di alimentazione del gas) con quella corrispondente al nuovo tipo di gas. Questa targhetta è presente nell’imballo fornito con l’apparecchiatura. Se la pressione del gas di alimentazione è variabile o differente da quella prevista, montare un adattatore di pressione adeguato nel tubo di alimentazione del gas.

8.4 Regolazione del livello

minimo Per regolare il livello minimo dei bruciatori:

1. Accendere il bruciatore.

2. Ruotare la manopola sulla posizione

4. Con un cacciavite sottile, regolare la

posizione della vite di by-pass (A).

• da gas liquido a gas naturale G20 a 20 mbar, svitare la vite by-pass di circa 1/4 di giro (1/2 giro per un bruciatore Multi Corona). AVVERTENZA! Accertarsi che la fiamma non si spenga quando si gira rapidamente la manopola dalla posizione massima a quella minima.

8.5 Collegamento elettrico

• Verificare che la tensione nominale e il tipo di corrente della rete di distribuzione corrispondano ai valori indicati sulla targhetta dei dati dell'apparecchiatura.

• L'apparecchiatura è provvista di cavo di collegamento alla rete. Deve essere dotato di una spina in grado di supportare il carico indicato sulla targhetta dei dati. Accertarsi di inserire la spina nella presa corretta.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.

• Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina.

• Collegando l'apparecchiatura a una prolunga, adattatore o presa multipla esiste il rischio di incendio. Accertarsi che il collegamento di messa a terra sia in linea con le disposizioni e le norme in vigore.

• Il cavo di alimentazione non deve riscaldarsi ad una temperatura superiore a 90°C. Per evitare il contatto tra il cavo e l'apparecchiatura al di sotto del piano di cottura, utilizzare dei morsetti sul lato dell'unità.

A. Condotto rigido in rame o tubo flessibile in acciaio inox

8.6 Cavo di collegamento

Per sostituire il cavo di collegamento utilizzare esclusivamente il cavo speciale o un suo equivalente. Il tipo di cavo è: H03V2V2-FT90. Accertarsi che il cavo sia di sezione idonea alla tensione e alla temperatura di esercizio. Il cavo di terra giallo/verde deve essere circa 2 cm più lungo del cavo di fase marrone (o nero).

50 mm 400 mm Qualora l'unità sia installata a 400 mm sopra al piano cottura, ci deve essere una distanza di sicurezza minima di 50 mm a sinistra o destra dell'estremità del piano cottura.

A) guarnizione in dotazione B) staffe in dotazione

www.electrolux.com36ATTENZIONE! Installare l'apparecchiatura esclusivamente su un piano di lavoro dalla superficie piatta.

8.8 Installazione del piano di

cottura sotto la cappa da cucina Se si installa il piano di cottura sotto a una cappa da cucina, fare riferimento alle istruzioni per l'installazione della cappa per la distanza minima tra le apparecchiature.

8.9 Possibilità di inserimento

Il pannello installato sotto il piano di cottura deve essere facilmente rimovibile e altrettanto facilmente deve consentire l'accesso in caso di interventi dell'assistenza tecnica. Unità da cucina con porta min 6 mm min 30 mm 60 mm

min 5 mm (max 150 mm) A. Pannello rimovibile B. Spazio per gli allacciamenti Mobile da incasso con forno Il collegamento elettrico del piano di cottura e del forno deve essere eseguito separatamente per questioni di sicurezza oltre che per consentire una facile rimozione del forno dall'unità.

9.1 Dimensioni del piano di cottura

Larghezza 744 mm Profondità 510 mm

9.3 Altri dati tecnici

POTENZA TOTALE: Gas originale: G20 (2H) 20 mbar = 12,0 kW Gas sostitutivo: G30 (3+) 28-30 mbar = 832 g/h G31 (3+) 37 mbar = 818 g/h Alimentazione elettrica: 220-240 V ~ 50/60 Hz Categoria apparecchia‐ tura: II2H3+ Collegamento gas: G 1/2" Classe apparecchiatu‐ ra:

10.1 Informazioni prodotto conformi alla norma UE 66/2014

Identificativo modello PQX751UOV Tipo di piano di cottura Piano di cottura da incasso Numero di bruciatori a gas 5 Efficienza energetica per brucia‐ tore a gas (EE gas burner) Posteriore sinistro - Semirapi‐

53.6% Posteriore destro - Rapido 54.8% Centrale - Multi Corona 53.5% Anteriore sinistro - Semirapido 54.6% Anteriore destro - Ausiliario non applicabile Efficienza energetica del piano di cottura a gas (EE gas hob) 54.1% EN 30-2-1: Apparecchiature di cottura a gas per uso domestico - Parte 2-1: Uso razionale dell'energia - Generale

10.2 Risparmio energetico

• Prima dell'uso, assicurarsi che i bruciatori e i supporti pentole siano assemblati correttamente.

• Usare pentole con diametro adatto alle dimensioni dei bruciatori.

• Centrare la pentola sul bruciatore.

• Quando si riscalda l'acqua, utilizzare solo la quantità necessaria.

• Se possibile, coprire sempre le pentole con il coperchio.

• Quando il liquido inizia a bollire, abbassare la fiamma per provocare una lenta ebollizione del liquido.

• Se possibile, utilizzare una pentola a pressione. Fare riferimento al relativo manuale per l'utente.

11. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
