FRK034 ETISR - Frigorifero KELVINATOR - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo FRK034 ETISR KELVINATOR in formato PDF.
| Tipo di prodotto | Frigorifero a doppia porta con scomparto congelatore 4 stelle |
| Marca | Kelvinator |
| Modello | FRK034 ETISR |
| Alimentazione elettrica | 220-240V ~ 50Hz |
| Potenza assorbita | Circa 100-150 W (a seconda del modello) |
| Capacità del frigorifero | Circa 200-250 L (stima) |
| Capacità del congelatore | Circa 80-100 L (stima) |
| Classe climatica | N-ST (temperatura ambiente +16°C a +38°C) |
| Fluido refrigerante | R134a o R600a (isobutano) a seconda del modello |
| Funzioni principali | Conservazione degli alimenti freschi, congelamento di prodotti freschi (4 stelle), produzione di cubetti di ghiaccio |
| Sbrinamento | Automatico per il frigorifero, manuale per il congelatore |
| Riversibilità delle porte | Sì, possibile (vedere il manuale) |
| Illuminazione interna | Lampadina sostituibile dello stesso tipo |
| Manutenzione e pulizia | Pulire l'interno con acqua tiepida e bicarbonato di sodio; non usare prodotti abrasivi |
| Pulizia del foro di scarico | Usare l'accessorio fornito (Fig. 4) |
| Sicurezza | Messa a terra obbligatoria; scollegare prima della manutenzione |
| Accessori inclusi | Griglie, vaschette per cubetti di ghiaccio, spatola per sbrinamento, cassetti per frutta e verdura |
| Piedini regolabili | Sì (anteriori per inclinazione posteriore) |
| Materiale | Acciaio verniciato o plastica a seconda del pezzo |
| Informazioni generali | Conforme alle direttive 89/336/CEE, 73/23/CEE |
Domande frequenti - FRK034 ETISR KELVINATOR
Domande degli utenti su FRK034 ETISR KELVINATOR
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Frigorifero in formato PDF gratuitamente! Trova il tuo manuale FRK034 ETISR - KELVINATOR e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. FRK034 ETISR del marchio KELVINATOR.
MANUALE UTENTE FRK034 ETISR KELVINATOR

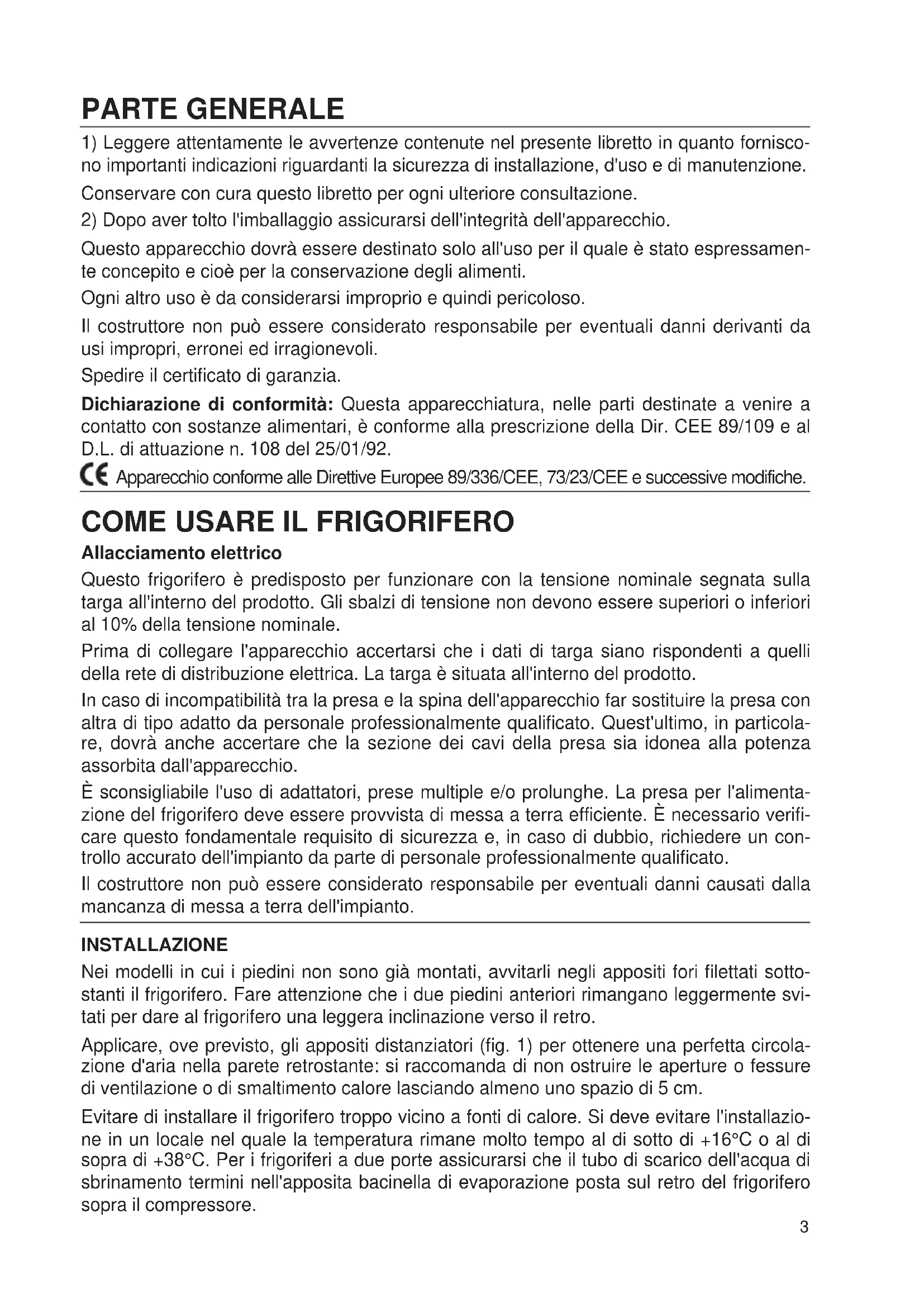

1) Leggere attendamente le avventenze contenate nel presente libretto in quanto fornisco non importantiindicazioni riguardanti la sicurezza di installmente, d'uso e di manutenzione.
Conservare con cura quello libretto per agli ulterioriore consultlazione.
2) Dopo aver molto l'imballaggio assicurarsi dell'integrità dell'apparecchio.
Questo apparecchio dovrà essere destinato solo all'uso per il quale è stato espessamente concepito ecisione per la conservazione degli alimenti.
Ogni altri uso è da considerarsi improprio e quindi pericoloso.
Il costruttore non può essere considerato responsable per eventuali danni derivanti da usi improperi, erronei ed irragionevoli.
Spedire il certificato di garanzia.
Dichiarazione di conformità: Questa apparecchiatura, nelle parti destinate a venire a contatto con sostanze alimentari, è conforme alla prescrizione della Dir. CEE 89/109 e al D.L. di attuazione n. 108 del 25/01/92.
CC Apparecchio conforme alle Direttive Europee 89/336/CEE, 73/23/CEE e successive modifiche.
COME USARE IL FRIGORIFERO
Allacciamento elettrico
Questo frigorifero è predisporto per funzionare con la tensione nominale segnata sulla targa all'interno del prodotto. Gli sbalzi di tensione non devono essere superiori o inferiori al 10% della tensione nominale.
Prima di collegare l'apparecchio accertarsi che i dati di targa siano rispondenti a quelli della rete di distribuzione elettrica. La targa è situata all'interno del prodotto.
In caso di incompatibilità tra la presa e la spina dell'apparecchio far sostuire la presa con altra di tipo adatto da personale professionalmente qualificato. Quest'ultimo, in particolare, dovraanche accertare che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio.
È sconsigliabile l'uso di adattatori, prese multiple e/o prolonghe. La presa per l'alimentazione del frigorifero deve essere provvista di messa a terra efficiente. É necessario verificare quello fondamentale requisito di sicurezza e, in caso di dubbio, richiedere un controlo accurato dell'impiano da parte di personale professionalmente qualificato.
Il costruttore non può essere considerato responsable per eventuali danni causati alla mancanza di messa a terra dell'impiano.
INSTALLAZIONE
Nei modelli in cui i piedini non sono più montati, avvitarli negli apposti fori filettati sottostanti il frigorifero. Fare attenzione che i due piedini anteriors rimangano leggermente svitati per dare al frigorifero una leggera inclinazione verso il retro.
Applicare, ove previsto, gli apposti distanziatori (fig. 1) per ottenere una perfetta circolazione d'aria nella parete retrostandente: si raccomanda di non ostruire le aperture o fissure di ventilazione o di smaltimento calore lasciando almeno uno spazio di 5cm .
Evitare di installare il frigorifero troppo vicino a fonti di calorie. Si deve evitare l'installazione in un locale nel quale la temperature rimane molto tempo al di fatto +16^ o al di sopra di +38^ . Per i frigoriferi a due porte assicurarsi che il tubo di scarico dell'acqua di sbrinamento termini nell'apposita bacinella di evaporazione posta sul retro del frigorifero sopra il compressore.
Il frigorifero più essereanche installato sottopensile; in quello caso, bisogna che sia garantita la libera circolazione dell'aria, lasciando uno spazio libero di circa 5 centimetri frontalmente o nella parte posteriore del pensile.
Una errata installazione può causare danni a persone, animali o cose, nei confronti dei quali il costruttore non può essere considerato responsable.
CONSIGLI PER IL CONTROLLO DELLA TEMPERATURA E PER IL RISPERTTO DELLE REGOLE D'IGIENE ALIMENTARE
Un buon uso del frigorifero ed il rispetto delle regole igieniche contribuiscono in maniera significativa ad una migliorare conservazione degli alimenti conservati.
Controllo della temperatura
Collocare gli alimenti più delicati nella zona più fredda dell'apparecchio: in genere quella Bassa sopra i cassetti frutta e verdura.
I cibi cotti vanno chiusi in recipienti ermetici, lasciati raffreddare e poi posti nella zona centrale del frigorifero.
Frutta e verdura sono da riporre negli appositi contentitori nella parte Bassa del frigorifero.
Rispetto delle regole d'igiene alimentare
Elimare gli involucri di imballaggio prima di collocare il cibo all'interno del frigorifero.
Impacchettare gli alimenti freschi: in quello modo si conservano più a lungo e si evita che si contaminino velocimento.
Disporre il cibo in modo che ci possa essere libera circolazione dell'aria all'interno del frigorifero.
Pulire frequentlymente l'internalo del frigorifero utilizzato detergenti delicati, ma con accerto potere battericida.
INFORMAZIONI PER L'AMBIENTE
Imballaggio, trattamento rifiuti
Dopo ave disimballato l'apparecchio non buttate l'imballo nella spazzatura ma selezionate i diversi materiali (come polistirolo, cartone, ecc.) secondo le prescrizioni locali per lo smaltimento dei rifiuti e secondo le norme vigenti.
Attenzione
Questo appearecchio è prodottorawn l'utilizzo di CFC: il circuitto refrigerante contiene fluido HFC R134a o, alternativamente,gas isobutano R 600 a. Per maggiori dettagli, riferirsi alla targhetta matricola sull'apparecchio.
Per le operazioni di pulizia non deve essere utilizzato alcun attrezzo o tipo diverso da quanto descritto nell'apposto capitolo, per evitare il danneggiamento dell'apparecchio.
Per gli apparecchi con isobutano (R 600 a)
L'isobutano è un gas naturaleenza effetti sull'ambiente, ma infiammabile. É quindi indISPensabile accertarsi che:
- l'installazione dell'apparecchio avvenga in locali di volume libero superiore a 3 metri cubi
- le aperture di ventilazione dell'apparecchio siano tenute libere e pulite
- il circuito refrigerante dell'apparecchio non venga danneggiato sua internamente (utilizzato impropriamente oggetti taglienti o appuntiti) sua esternamente (operazioni improprio durante la pulizia del circuito condensatore).
Al termine della vita funzionale dell'apparecchio, lo stesso dovrà essere messo in sicurez-
za prima dell'invio alla discarica. Per queste operazioni rivolgersi al Vs. negotiante o all'Ente Locale preposto.
USO DEL COMPARTO FRIGORIFERO
Per conservare al meglio aroma, sostanza e freschezza di tutti i cibi da riporre, raccommandiamo di avvolgerli preventivamente in fogli di alluminio o di plastica o negli apposti contentitori con coperchio. Ciò evita inoltre che gli odori si sovrappongano.
Consigliamo di riporre i cibi come indicato di seguito:
Carni in gener, salumi, pesce: sulla griglia sopra il cassetto frutta e verdura.
Cibi cotti,orte, ecc.: sulle griglie superiori.
Uova e latticini: nella contropora dell'apparecchio.
Frutta e verdura: nell'apposto cassetto all'interno di sacchetti in polietilene, preferibilmente preferati per una migliorie condizione di conservazione.
Prodotti in scatola: una volta aperta la scatola, togliere il rimanente e conservare in un altro contentatore che non sia di metallo.
Importante: Assicurare fra le varie confezioni, la libera circolazione dell'aria.
Riporre i cibi cotti solo raffreddati ed i liquidi in contentitori coperti.
SPIEGAZIONE SIMBOLI
Frigoriferi
Lo scomparto a bassa temperatura è adatto alla conservazione dei cibi surgelati per breve termine (circa una settimana).
Frigoriferi
Lo scomparto a bassa temperatura è adatto alla conservazione dei cibi surgelati per medio termine (un mese circa).
Frigoriferi
Lo scomparto a bassa temperatura è adatto alla conservazione dei cibi surgelati per lungo termine (circa tre mesi) e alla conservazione di gelati e prodotti similari.
Frigoriferi - Frigo/congelatori
Il symbolo indica la possibilità di conservare a bassa temperatura i surgelati per lungo termine nonché di congelare i cibi freschi, secondo leindicazioni riportate nella tabella di congelamento.
REGOLAZIONE TEMPERATURE
La temperatura ambiente, il carico e la frequenza d'aperture della porta dell'elettrodomestico influiscono sulla temperatura interna. Quando si modifica la regolazione, la macchina frigorifera può non mettersi subito in moto perché è in pausa. La regolazione delle temperature è ottenuata agenda sulla manopola del termostato che si trova all'interno o all'esterno del frigorifero. Sulla posizione "0" il frigorifero non funziona. "0" significiva fermo.
Si consiglia di tenere la manopola del termostato su una posizione media.
Ruotando la manopola in senso orario si ottengono temperature sempre più basse.
In presenza di temperature ambiente molto calde l'apparecchio più funzionare in continuo, con seguente anomala formazione di brina, in questi casi occorre ruotare la manopola del termostato verso i numero più bassi.
SBRINAMENTO
I frigoriferi a due porte non necessitano di frequenti operazioni di sbrinamento.
Lacella frigorifera dei doppia porta ha lo sbrinamento automatico che avviene durante i tempi di pausa del compressore. Nel corso di quello ciclo, le gocce d'acqua che si formano per lo scioglamento della brina defluiscono nell'apposita bacinella posta sopra il compressore che, con il calore generato, ne provoca l'evaporazione.
E' opportuno non disporre i cibi o i contentitori a fatto della parete posteriore. Per gli scomparti di congelamento dei "doppia porta" agire come segue:
- 24 ore prima dello sbrinamento, ruotare la manopola del termostato verso le posizioni più fredde o insertire l'interruttore di congelamento rapido per dare al cibo la temperatura più Bassa;
- avvolgere i cibi congelati e surgelati in carta per alimenti, sistemandoli in frigorifero o in ambiente fresco;
- posizionare il termostato su "0";
- lasciare la porta aperta;
- accelerometer lo sbrinamento per mezzo della paletta in dotazione all'apparecchio (non usare coltelli, punte acuminate, sorgenti di calore).
A sbrinamento effettuato, pulire ed asciugare l'interno, ridisporre gli eventuali accessori (grigie, bacinella per il ghiaccio ecc) e i cibi congelati e surgelati. Chiudere quindi la porta o il coperchio. Riposizionare il termostato, lasciare funzionare l'apparecchio per 3/4 ore con il termostato sulla posizione di maggior freddo o con l'interruttore di congelamento rapido inserto.
Qualora lo spessore di brina sulla parete del vano congelatore risulti superiore a 5mm , è necessario sbrinare per Maintainere inalterate le prestazioni del frigorifero.
Importante: nei frigoriferi doppia porta dotati di foro di scarico, sistemare sulla griglia superiore dello scomparto frigorifero una bacinella per la raccolta dell'acqua di sbrinamento e togliere il tappoippo sul fondo dello scomparto congelatore da rimettere ovviamente a sbrinamento ultimato (vedi fig. 2).
PULIZIA
Ad evitare formazioni di cattivi odori è consigliabile una pulizia periodica all'interno del frigorifero e delle guarnizioni magnetiche porte almeno due o tre volte l'anno.
a) Prima di effettuare qualiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio alla rete di alimentazione elettrica staccando la spina (non basta portare la manopola del termostato sulla posizione "0").
b) Svuotare il frigorifero dai cibi e dai cubetti di ghiaccio.
c) Attendere che la brina sull'evaporatore sua sciolta.
d) Pulire l'interno del frigorifero usingo acqua tiepida con aggianta di uno o due cucchiai di bicarbonato di sodio, risciacquare ed asciugare. ATTENZIONE non usare detersivi, abrasivi o solventi.
e) Prima di riporre i cibi nel frigorifero farlo funzionare almeno per un' ora.
f) Pulire il foro scarico acqua saltuariamente utilizzato l'apposto accessorio (fig. 4), lasciandoloanche inserto nel foro di scarico.
g) L'eventuale presenza di un leggero velo di ghiaccio sulla parete di fondo della cella frigorifero è da considerarsi normale in quanto si dissolve ad agli pausa del compressore.
Quando il frigorifero deve rinanere per lunghi periodi inattivo, dopo un'accurata pulizia, lasciare la spina di alimentazione staccata e la porta socchiusa.
ASSISTENZA TECHNICA
Per l'eventuale riparazione rivolgersi solamente ad un centro di assistenza tecnica autorizzato dal costruttore e richiedere l'utilizzo di ricambi originali. Il mancato rispetto di quanto sopra può compensettere la sicurezza dell'apparecchio. Se il vostro frigorifero
non funzione o se il suo funzionamento è anormale, controllate quosti punti prima di richiedere l'Assistenza Tecnica.
1) Arriva la corrente alla presa a cui è allacciato il frigorifero? Provatelo con una lampada.
2) La spina di allacciamento è forse staccata alla presa di corrente? Inseritela.
3) Il termostato è forse sulla posizione "0" (fermo)? Giratelo sulla posizione 3.
4) Avete forse lasciato formarsi uno strato di brina troppo spesso sull'evaporatore (più di 4-5 mm)? Scongelatelto (vedi "Sbrinamento").
5) Sono forse stati mal disposti i cibi all'interno del congelatore impedendo la libera circolazione dell'aria?
6) É libera la circolazione dell'aria intorno al condensatoreosto dietro l'apparecchio? Allontanatelo dal muro.
SERVIZIO ASSISTENZA TECHNICA
199.123.123
Se il problema dovesse persistere, componendo il "Numero Utile" indica a lato sarete messi in contatto direttamente con il Centro Assistenza Autorizzato a Voi più vicino.
È importante che comunichiate al Centro Assistenza Tecnica il modello che troverete scritto sulla targhetto posta all'interno del frigorifero (o sul foglio di garanzia).
Fornendo tali informazioni otterrete un intervento più tempestivo ed adeguato.
Importante: il riscaldamento perimetrale della cella congelatore è indice di corretto funzionamento.
INVERSIONE DEL SENSEO DI APERTURA DELLE PORTE PER FRIGORIFERI DOPPIA PORTA (dove è previsto) (fig. 3)
1) Si consiglia di sdraiare o inclinare di circa 45^ il frigorifero,essoando necessario operare sulla parte inferiore dell'apparecchio per poter togliere la cerniera inferiore.
2) Smontare lo zoccolo se presente.
3) Togliere la cerniera inferiore (e le relative rondelle), agendo sulle viti A indicate in figura.
4) Togliere la porta inferiore.
5) Togliere la cerniera centrale e le relative rondelle agenda sulle viti B come indicato in fig. 3. Sui modelli con porta superiore alta (fig.3c), prima di togliere le viti che fissano la cerniera centrale, aprire la porta, togliere il tappo M e la chiusura testata alta L.
6) Togliere la porta superiore. Dove è impiegato il fermo porta (fig.3d) togliere quello di destra N agendo sulla vite. Dalla busta accessori prelevare il fermo porta di sinistra e fissarlo con la viteolta in precedenza.
7) Asportare dal cruscotto la membrana di plastica che ricopre la cerniera superiore sinistra.
8) Svitare il perno C della cerniera superiore destra e rimontarlo a sinistra. Sui modelli con porta superiore alta (fig.3b), togliere i tappi F-G, il perno D e la cerniera superiore destra agenda sulle viti. Dalla busta accessori prelevare la cerniera superiore sinistra H e fissarla al mobile con le viti tolte in precedenza; rimontare il perno D con la relativa rondella e i tappi F-G. Rompere la membrana del tazzo G per permettere la fuoriuscita della cerniera.
9) Rimontare le porte operando in senso inverso (6-5-4-3-2); ricordandosi di rimontare ancche le rondelle distanziatrici interposte tra porta e cerniera.
10) Spostare le maniglie dal lato sinistro al lato destro agenda sulle viti corrispondenti.
11) Riportare l'apparecchio in posizione verticale.
N.B. Per ottener un corretto allineamento delle porte è necessario agire sulla cerniera centrale.
ISTRUZIONI SUPPLEMENTARI PER I FRIGORIFERIA QUATTRO STELLE (
Il symbolo rappresentato qui sopra indica uno scomparto congelamento nel quale è possibile congelare e conservare gli alimenti per un lungo periodo di tempo a temperature infe
riori a -18^ . Il tempo di conservazione (generalmente di circa 3 mesi) varia notevolmente a seconda degli alimenti. E' ducene importante seguire leindicazioni dei produttori di alimenti surgelati e i consigli delle diverse pubblicazioni esistenti in commercio.
24 ore prima di congelare fare spazio per i prodotti da congelare.
Gli alimenti da congelare, suddivisi in porzioni quanto più piccole possibile, devono essere innanzitutto incarati in fogli di alluminio, stagno, cellophan o in sacchetti impermeabili per alimenti. Vengono poi messi all'interno del congelatore, nella posizione qui di seguito specificata:
- Modelo 228 litri: sulla griglia a sinistra e a contatto della parete.
- Modelo 285 litri: sulla griglia a sinistra e a contatto della parete.
- Modelo 330 litri: sulla griglia a fatto con le pareti.
- Modello 410 litri: quello il vetro a sinistra e a contatto della parete.
Gli alimenti da conservare devono essere separati il più possibile da quali da congelare. All'inizio della congelazione, per non fare raffreddare eccessivamente il vano frigo, potrebbe essere necessario arretrare di circa 1/2 numero la manopola del termostato, in funzione del carico e della temperatura ambiente. Alla fine della congelazione, riportare la manopola del termostato sul valore abituale.
La quantità di alimenti che possono essere congelati, secondo le modalità previste dalle norme europee, è individata sull'apposita targhetto.
Fabbricazione del ghiaccio:
Abbiamo dotato il frigorifero di vaschette di plastica appositamente studiate per facilitare l'estrazione dei cubetti di ghiaccio.
SE LA LUCE DEL VANO FRIGORIFERO NON FUNZIONA PROCEDURE COME SEGUE:
- Disinserire elettricamente l'apparecchio togliendo la spina.
- Togliere il coperchietto di protezione sganciando le alette che lo mantengono in posizione (nei modelli con plafoniera tirando in avanti e verso il basso; nei modelli con portalampada applicativo sulla parete laterale premendo la parte inferiore e tirando verso l'alto).
- Svitare la lampadina e sostituirla con una analoga.
- Ripristinare il coperchietto di protezione e riallacciare elettricamente l'apparecchio.
