Tipo di prodotto	Smerigliatrice angolare (trituratore)
Marca	AEG
Modello	WSL 125 XS
Diametro massimo del disco	125 mm
Velocità a vuoto	10 000 giri/min
Alimentazione	Monofase, 230 V ~ 50 Hz (secondo targhetta)
Livello di potenza acustica (LWA)	85 dB(A)
Vibrazioni (rettifica)	4 m/s²
Peso	Circa 1,8 kg
Dimensioni (L x l x h)	Circa 300 x 100 x 100 mm
Funzioni principali	Rettifica, sgrossatura, taglio, spazzolatura
Sicurezza	Doppio isolamento, carter protettivo regolabile, impugnatura supplementare, blocco del mandrino, interruttore bloccabile
Manutenzione	Pulire regolarmente le aperture di ventilazione; utilizzare solo parti AEG
Riparabilità	Ricambi disponibili presso le stazioni di servizio AEG; vista esplosa su richiesta
Accessori forniti	Chiave a forchetta, carter protettivo, impugnatura supplementare
Tipo di protezione	Doppio isolamento (classe II)

Domande frequenti - WSL 125 XS AEG

Come montare il carter protettivo sulla smerigliatrice AEG WSL 125 XS?

Posizionare il carter protettivo sul collare di serraggio della macchina e serrare la vite. Regolare la posizione del carter secondo necessità, assicurandosi che il disco giri liberamente.

Quali tipi di dischi posso utilizzare con questa smerigliatrice?

Utilizzare dischi di diametro 125 mm, autorizzati per una velocità di 10.000 giri/min. Per rettifica, sgrossatura, taglio o spazzolatura, scegliere dischi adatti e in perfette condizioni.

Come cambiare un disco sulla AEG WSL 125 XS?

Scollegare la macchina. Premere il pulsante di blocco del mandrino per immobilizzare l'albero. Svitare il dado di serraggio con la chiave a forchetta, sostituire il disco, quindi riavvitare il dado. Serrare saldamente.

Qual è la tensione di alimentazione richiesta?

La macchina funziona su corrente alternata monofase. Verificare che la tensione di rete corrisponda a quella indicata sulla targhetta (generalmente 230 V ~ 50 Hz).

Come utilizzare la funzione di avvio continuo?

Spingere l'interruttore di accensione/spegnimento in avanti senza premere, quindi premere la parte anteriore per bloccare. Per fermare, premere la parte posteriore e rilasciare.

Quali dispositivi di protezione devo indossare?

Indossare sempre occhiali protettivi. Si consigliano guanti di sicurezza e maschera antipolvere. Utilizzare cuffie antirumore se il livello sonoro supera 85 dB(A).

Come effettuare la manutenzione della smerigliatrice AEG WSL 125 XS?

Pulire regolarmente le aperture di ventilazione del motore. Utilizzare solo parti e accessori AEG. Per le riparazioni, rivolgersi a un servizio di assistenza autorizzato.

Posso utilizzare dischi da taglio per la sgrossatura?

No, non utilizzare mai mole da taglio per sgrossare. Utilizzare mole adatte per ogni operazione per garantire sicurezza e prestazioni.

Cosa fare se il disco si incrina o si deforma?

Sostituire immediatamente qualsiasi disco incrinato o deformato. Utilizzare solo dischi ben affilati e in perfette condizioni per evitare incidenti.

Dove posso trovare i ricambi e la vista esplosa?

Contattare la stazione di assistenza AEG indicando il numero a dieci cifre della targhetta. È anche possibile consultare il catalogo accessori AEG per i ricambi.

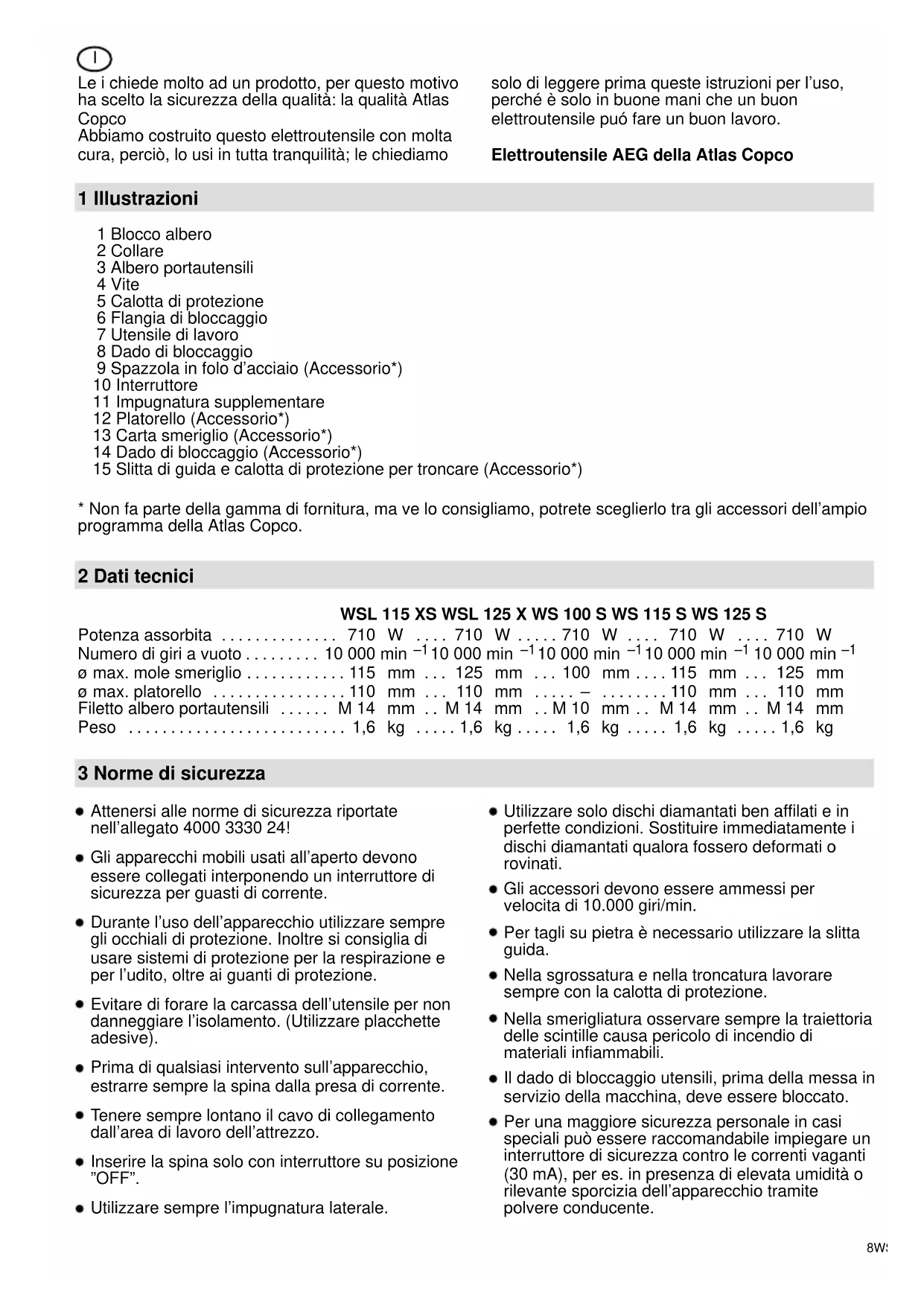

MANUALE UTENTE WSL 125 XS AEG

I Istruzioni d'uso Si prega di leggere le istruzioni e di conservarle.

Le i chiede molto ad un prodotto, per questo motivo ha scelto la sicurezza della qualità: la qualità Atlas Copco

Abbiamo costruito questo elettroutensile con molta cura, perciò, lo usi in tutta tranquilità; le chiediamo

solo di leggere prima queste istruzioni per l'uso, perché è solo in buone mani che un buon elettroutensile può fare un buon lavoro.

Elettroutensile AEG della Atlas Copco

1 Illustrazioni

1 Blocco albero

2 Collare

3 Albero portautensili

4 Vite

5 Calotta di protezione

6 Flangia di bloccaggio

7 Utensile di lavoro

8 Dado di bloccaggio

9 Spazzola in folo d'acciaio (Accessorio*)

10 Interruttore

11 Impugnatura supplementare

12 Platorello (Accessorio*)

13 Carta smeriglio (Accessorio*)

14 Dado di bloccaggio (Accessorio*)

15 Slitta di guida e calotta di protezione per troncare (Accessorio*)

* Non fa parte della gamma di fornitura, ma ve lo consigliamo, potrete scegliero tra gli accessori dell'ampio programma della Atlas Copco.

2 Dati tecnici

3 Norme di sicurezza

- Attenersi alle norme di sicurezza riportate nell'allegato 4000 3330 24!

- Gli apparecchi mobili usati all'aperto devono essere collegati interponendo un interruttore di sicurezza per guasti di corrente.

- Durante l'uso dell'apparecchio utilizzare sempre gli occhiali di protezione. Inoltre si consiglia di usare sistemi di protezione per la respirazione e per l'udito, oltre ai guanti di protezione.

- Evitare di forare la carcassa dell'utensile per non danneggiare l'isolamento. (Utilizzare placchette adesive).

- Prima di qualsiasi intervento sull'apparecchio, estrarre sempre la spina dalla presa di corrente.

- Tenere sempre lontano il cavo di collegamento dall'area di lavoro dell'attrezzo.

- Inserire la spina solo con interruttore su posizione "OFF".

- Utilizzare sempre l'impugnatura laterale.

- Utilizzare solo dischi diamantati ben affiliati e in perfette condizioni. Sostituire immediatamente i dischi diamantati qualora fossero deformati o rovinati.

- Gli accessori devono essere ammessi per velocita di 10.000 giri/min.

- Per tagli su pietra è necessario utilizzare la slitta guida.

- Nella sgrossatura e nella troncatura lavorare sempre con la calotta di protezione.

- Nella smerigliatura osservare sempre la traiettoria delle scintille causa pericolo di incendio di materiali infiammabili.

- Il dado di bloccaggio utensili, prima della messa in servizio della macchina, deve essere bloccato.

- Per una maggiore sicurezza personale in casi speciali può essere raccomandabile impiegare un interruttore di sicurezza contro le correnti vaganti (30 mA), per es. in presenza di elevata umidità o rilevante sporcizia dell'apparecchio tramite polvere conducente.

• La misurazione A della pressione del livello sonoro di un utensile di solito deve essere 85 dB (A). Il livello di rumorosità durante le lavorazioni può superare gli 85 dB (A). Utilizzare le protezioni per l'udito!
• La misurazione dell'accellerazione di solito è: 3 m/s ^2 (WSL 115 XS, WS 100 S, WS 115 S) 4 m/s ^2 (WSL 125 X, WS 125 S)
• Utilizzare il prodotto solo per l'uso per cui è previsto.

4 Prima del funzionamento

Prima di qualsiasi intervento sull'apparecchio, estrarre sempre la spina dalla presa di corrente.

4.1 Montaggio della calotta di protezione

Inserire nel collare della macchina la calotta di protezione ed avvitare serrando a fondo.

La posizione della calotta si può adattare alle necessità della lavorazione, facendo attenzione che la mola possa ruotare liberamente.

4.2 Montaggio degli utensili di lavoro

Bloccare l'albero portautensili (LEERER MERKER) tramite pressione sul bottone blocco albero portautensili (LEERER MERKER).

Attenzione: azionare il bottone blocco albero portautensili solo ad albero fermo!

Montare, secondo l'illustrazione, la flangia di bloccaggio (LEERER MERKER), l'utensile di lavoro (LEERER MERKER) ed il dado di bloccaggio (LEERER MERKER) e bloccare quest'ultimo poi con la chiave a forcella.

Con utensili di lavoro con spessore fino a 5,5 mm ca. montare il dado di bloccaggio con la parte piana rivolta verso l'albero portautensili.

4.3 Collegamento alla rete

Alimentazione dell'utensile: corrente alternata monofase. Importante: la tensione della rete deve corrispondere a quella riportata sulla targhetta dell'utensile. Il collegamento è possibile anche con prese non munite di contatto di protezione: è previsto infatti un isolamento di protezione conforme a norme DIN 57740/VDE 0740 (CEE 20). La schermatura contro i radiodisturbi è conforme alla norma europea EN 55014.

5 Accensione Spegnimento

Avviamento temporaneo

Avviamento: spingere l'interruttore (LEERER MERKER) in avanti senza pressione. Fermare: lasciare libero l'interruttore.

Funzionamento continuo

Avviamento: spingere l'interruttore (LEERER MERKER) in avanti senza pressione, poi premere sulla parte anteriore. L'interruttore è bloccato. Fermare: premere e poi lasciare libera la parte posteriore dell'interruttore.

6 Modalité d'uso

Smerigliare

Nella smerigliatura non premere la mola contro il manufatto, bensí farla passare in modo uniforme avanti ed indietro sul manufatto.

Smerigliatura di sgrosso

Il miglior rendimento nella smerigliatura di sgrosso si ottiene tenendo la mola inclinata con un angolo di almeno 30º rispetto al piano. Un carico eccessivo durante la smerigliatura danneggia la smerigliatrice e fa aumentare l'usura della mola; il rendimento peggiora. Per la smerigliatura di sgrosso non usare mai mole di troncatura.

Troncatura

Nei lavori di troncatura non far inceppare la smerigliatrice nel piano di smerigliatura. Il disco deve presentare un bordo di troncatura in perfetto stato.

Per la troncatura di pietre è prescritto l'uso della slitta di guida (LEERER MERKER)

Per smerigliare superfici usare platorelli in plastica con carta abrasiva.

Per asportare vecchie vernici o ruggine si deve usare una spazzola in filo di ferro.

7 Accessori

Consultate il nostro catalogo per trovare l'accessorio più adatto ed il relativo numero di ordinazione..

8 Manutenzione

Tener sempre ben pulite le fessure di ventilazione dell'apparecchio.

Utilizzare esclusivamente accessori e pezzi di ricambio AEG. L'installazione di pezzi di ricambio non specificamente prescritti dall'AEG va preferibilmente effettuata dal servizio di assistenza clienti AEG (ved. opuscolo Garanzia/Indirizzi Assistenza tecnica).

In caso di mancanza del disegno esploso, può essere richiesto al seguente indirizzo: Atlas Copco Tools Italia Via Fratelli Gracchi 39, 20092 Cinisello Balsamo Mi.

Modifiche: Testo, figure e dati corrispondono allo standard tecnico aggiornato all'epoca della stampa. Ci riserviamo pertanto eventuali modifiche tecniche dovute all'ulteriore sviluppo dei nostri prodotti.
