MANUALE UTENTE HNF 610785S HOOVER

Informazioni sulla consegna 139

Cosa fare 139

Cosa non fare. 140

Estrazione del prodotto dall'imballaggio....141

Installazione 143

Scelta del luogo di installazione 143

Alimentazione elettrica 144

Presa dell'acqua 144

Collegamento alla presa dell'acqua fredda 145

Collegamento della macchina allo scarico 146

Spostamento della macchina in posizione.... 147

Regolazione dei piedini 147

Collaudo dell'installazione 148

Informazioni per il lavaggio 149

Caricamento della lavatrice 149

Selezione della biancheria 150

Il Dispenser 151

Dosaggio del detersivo 151

Uso del cassetto dosatore 152

Il pannello di comando 153

Opzioni di lavaggio 156

Funzioni automatiche 159

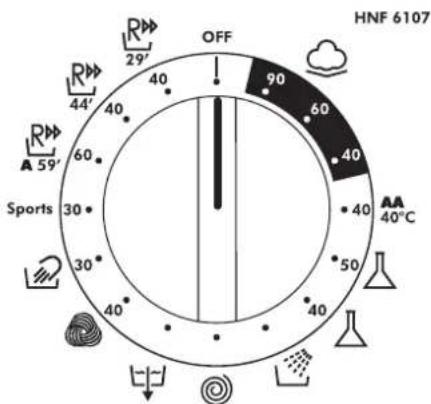

Selettore dei Programmi 160

Programmi Speciali 161

Programmi quotidiani 162

Guida ai programmi 163

Un tipico lavaggio 164

Selezione del programma di lavaggio 165

Avvio del ciclo di lavaggio 165

Pulizia e manutenzione ordinaria 166

Ricerca guasti 168

Interruzione di corrente....171

Introduzione

Leggere attentamente le istruzioni per un corretto funzionamento della macchina. Questo opuscolo fornisce importanti linee guida per una manutenzione, un uso e un'installazione sicuri. Esso contiene inoltre utili consigli che consentiranno di sfruttare al meglio le potenzialità di questa macchina.

Conservare la documentazione in un luogo sicuro per eventuali riferimenti o per futuri proprietari.

Informazioni sulla consegna

Controllare che al momento della consegna la macchina sia dotata dei seguenti componenti:

●Libretto di istruzioni
●Certificato di garanzia
●Spina di otturazione
- Tubo di presa e supporto terminale curvo (vedere le istruzioni di estrazione del prodotto dall'imballaggio e di installazione)
●Pannello di base & due dispositivi di bloccaggio
●Etichetta efficienza energetica

Cosa fare

●Tutti i materiali utilizzati per l'imballaggio sono ecologici e riciclabili. Smaltite l'imballaggio con metodi ecologici. Presso il comune di residenza si potranno reperire ulteriori informazioni sui metodi di smaltimento.
●Per garantire la sicurezza al momento dello smaltimento di una vecchia lavatrice, scollegare la spina dell'alimentazione dalla presa, tagliare il cavo dell'alimentazione di rete e distruggerlo insieme alla spina. Per evitare che i bambini possano rimanere intrappolati all'interno della lavatrice, rompere i cardini o la chiusura dell'oblò.
- Questa macchina è prevista unicamente per uso domestico, ovvero per il lavaggio, il risciacquo e la centrifuga di capi e indumenti casalinghi.

Verificare che durante il trasporto la macchina non abbia subito danni. In caso contrario, rivolgersi al Centro Assistenza GIAS.

Nel caso in cui la macchina non funzioni correttamente o sia fuori uso, spegnerla, staccare la spina dalla presa, chiudere la presa dell'acqua e non intervenire sull'apparecchio. Per la riparazione, rivolgersi al Centro Assistenza GIAS.

Da non fare

●Non toccare l'asciugatrice con mani o piedi umidi o bagnati.
●Non appoggiarsi all'oblò per caricare la macchina; non utilizzare l'oblò per sollevare o spostare la macchina.
●Non utilizzare adattatori, connettori multipli e/o prolunghe.
●Non consentire ai bambini di giocare con la macchina o con i suoi comandi.
●Non tentare di aprire l'oblò qualora vi sia acqua nel cestello o la spia oblò bloccato ( 🔍 ) sia accesa.

Direttiva europea 2002/96/CE

Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2002/96/CE sui rifiuti da apparecchiature elettriche ed elettroniche (WEEE).

Assicurandovi che questo prodotto sia smaltito correttamente, aiuterete ad evitare possibili conseguenze negative all'ambiente e alla salute delle persone, che potrebbero verificarsi a causa d'un errato trattamento di questo prodotto giunto a fine vita.

Il simbolo sul prodotto indica che questo apparecchio non può essere trattato come un normale rifiuto domestico; dovrà invece essere consegnato al punto più vicino di raccolta per il riciclo delle apparecchiature elettriche ed elettroniche.

Lo smaltimento deve essere effettuato in accordo con le regole ambientali vigenti per lo smaltimento dei rifiuti.

Per informazioni più dettagliate sul trattamento, recupero e riciclo di questo prodotto, per favore contattare l'ufficio pubblico di competenza (del dipartimento ecologia e ambiente), o il vostro servizio di raccolta rifiuti a domicilio, o il negozio dove avete acquistato il prodotto.

La mancata osservanza di tale procedura potrebbe compromettere la sicurezza dell'apparecchio. La chiamata può essere soggetta a pagamento se le cause di malfunzionamento della macchina sono attribuibili a un uso improprio.

Estrazione del prodotto dall'imballaggio

Estrarre la macchina dall'imballaggio vicino al punto previsto per l'installazione.

1. Con cautela, eseguire un taglio lungo il perimetro della base dell'imballaggio.

2. Adagiare la macchina sul lato posteriore per rimuovere la base e i due distanziatori in polistirolo posti su entrambi i fianchi della macchina. Per le operazioni di sollevamento e spostamento della macchina si consiglia di ricorrere all'aiuto di una seconda persona.

Smaltire l'imballaggio in maniera sicura. Accertarsi che sia fuori dalla portata dei bambini, in quanto fonte potenziale di rischio.

1. Riportare la macchina in posizione verticale e rimuovere i materiali di imballaggio rimanenti e la vite centrale nella barra per il trasporto.

2. Rimuovere le quattro viti di fissaggio poste nella barra per il trasporto ed estrarre il supporto per il trasporto.

Si consiglia di conservare il supporto per il trasporto e le viti in modo da poterli riutilizzare per proteggere la macchina in caso di spostamenti futuri. Il produttore non è responsabile di eventuali danni arrecati alla macchina nel caso in cui non siano state rispettate le istruzioni relative alla rimozione della protezione per il trasporto. I costi di installazione sono a carico dell'utente.

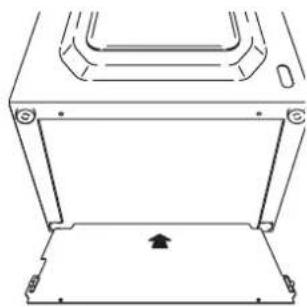

1. Prendere il pannello di base fornito in dotazione e applicare le due strisce adesive, staccando il supporto in carta su un lato e posizionando le strisce su ciascun lato del pannello di base.

1. Inclinare la lavatrice in avanti e posizionare il pannello di base sotto la parte frontale della macchina. Rimuovere il supporto in carta rimanente dalle strisce adesive e appoggiare il pannello di base sul fondo del mobile.

1. Prendere i due dispositivi di bloccaggio in plastica e fissare il pannello di base alla base della lavatrice. Riportare la macchina in posizione verticale.

2. Chiudere il foro centrale sulla parte posteriore della macchina con il tappo contenuto nella confezione delle istruzioni.

Scelta del luogo di installazione

• Una volta completata l'installazione, verificare che la spina dell'alimentazione e le valvole della presa dell'acqua siano facilmente accessibili.
• Accertarsi che vi sia spazio sufficiente per la macchina. L'area di installazione dovrà essere larga almeno 600 mm e alta 850 mm Lasciare inoltre uno spazio sufficiente per la completa apertura dell'oblò, in modo tale da facilitare le operazioni di carico e scarico.
  ●Evitare che sul pavimento sotto e attorno alla macchina si raccolgano materiali combustibili, quali filacce, carta, stracci, prodotti chimici, ecc.

Non inserire la spina nella presa e non accendere la macchina finché l'installazione non sarà stata completata.

La chiamata può essere soggetta a pagamento, se le cause di malfunzionamento della macchina sono attribuibili a un'installazione non corretta.

Alimentazione elettrica

Le lavatrici sono state progettate per funzionare ad una tensione di 230V, 50 Hz monofase. Controllare che il circuito dell'alimentazione sia idoneo per valori di corrente di almeno 16A.

L'elettricità può essere estremamente pericolosa.

La lavatrice deve essere opportunamente collegata a terra.

La presa e la spina dell'apparecchio devono essere dello stesso tipo.

Non utilizzare adattatori multipli e/o prolunghe.

I fili dell'impianto elettrico sono dei seguenti colori: Blu NEUTRO

Marrone SOTTO TENSIONE

Verde e giallo TERRA

L'apparecchio con marchio CE è conforme alle direttive europee 89/336/CEE, 73/23/CEE e successive modifiche.

Nel caso risulti danneggiato, il cavo di alimentazione dell'apparecchio deve essere prontamente sostituito con apposito cavo reperibile ESCLUSIVAMENTE presso il Servizio Assistenza GIAS. 'installazione deve essere effettuata da persone competenti.

Presa dell'acqua

●La pressione dell'acqua fredda deve essere compresa tra 0,05 e 0,8 Mpa.

●Non collegare la macchina ad uno scaldacqua istantaneo ad una uscita.

- Accertarsi che, un volta installata la lavatrice, il rubinetto della presa dell'acqua rimanga accessibile.

- Prima di collegare il tubo di riempimento, controllare che dal rubinetto della presa dell'acqua da utilizzare l'acqua scorra regolarmente.

Collegamento alla presa dell'acqua fredda

La macchina è dotata di un tubo di carico con ghiere filettate da 19 mm alle estremità che devono essere collegate tra il connettore filettato della macchina e la presa dell'acqua.

Utilizzare esclusivamente il tubo nuovo fornito con la macchina e verificare che le rondelle di tenuta ermetica siano inserite all'interno dei connettori del tubo.

Non utilizzare i tubi vecchi già collegati alle installazioni in uso.

Non serrare eccessivamente gli allacciamenti. È sufficiente stringerli normalmente.

Non bloccare o piegare il tubo.

1. Collegare il raccordo a gomito del tubo fornito in dotazione alla presa filettata sul retro della macchina.
   Il tubo grigio è destinato alla presa filettata bianca sulla macchina.
2. Stringere manualmente il connettore.
3. Collegare le estremità dritte dei tubi alla presa dell'acqua; accertarsi che i tubi non siano piegati.
4. Aprire la presa dell'acqua e verificare che non vi siano perdite. In caso di perdite, chiudere il rubinetto, staccare il tubo e verificare che le rondelle di tenuta ermetica siano inserite. Attaccare nuovamente il tubo e aprire la presa dell'acqua.

Aqua-stop

Alcuni modelli sono forniti di speciale tubo a membrana doppia, dotato di valvola di bloccaggio dell'acqua (A). Se il tubo interno dovesse rompersi, l'acqua fuoriuscita sarà recuperata dal secondo tubo e la valvola automaticamente bloccherà l'afflusso dell'acqua per evitare perdite d'acqua. La spia si illumina di colore rosso (B). A questo punto si dovrà bloccare immediatamente l'afflusso di acqua e contattare l'Assistenza GIAS per ottenere un tubo di ricambio.

L'installazione è analoga a quella dei tubi tradizionali. Basta collegare alla presa dell'acqua l'estremità del tubo di bloccaggio dell'acqua provvista di valvola.

Collegamento della macchina allo scarico

La macchina deve essere collegata in base alle disposizioni relative alla presa dell'acqua. Le leggi locali sullo smaltimento delle acque vietano la connessione ai canali a cielo aperto.

Scegliere l'opzione di collegamento idraulico più adatta alla proprie esigenze, quindi seguire le istruzioni riportate di seguito.

Tutte le macchine vengono testate con l'acqua prima di lasciare la fabbrica. Pertanto, è possibile che nel cestello e nel tubo di scarico rimanga un piccola quantità d'acqua.

Qualora l'installazione non sia stata eseguita correttamente in tutte le sue fasi, è possibile che si verifichino perdite d'acqua.

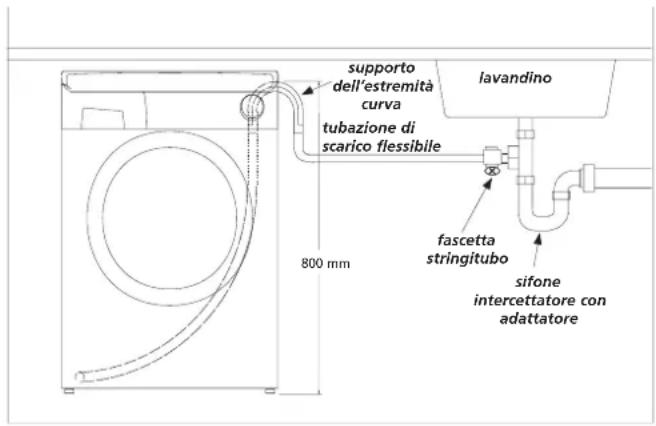

Opzione 1

Collegamento alla tubazione di scarico (sifone intercettatore)

Collegare il supporto dell'estremità curva alla tubazione di scarico. L'attacco dovrà avvenire ad almeno 800 mm di altezza dal pavimento.

Dopo aver rimosso il tappo di chiusura o tagliato la membrana dall'impianto di scarico, fissare saldamente il tubo al sistema di scarico, per mezzo di una fascetta stringitubo.

Fissare il supporto dell'estremità curva ad almeno 800 mm di altezza, per evitare il riflusso dell'acqua all'interno della macchina.

supporto dell'estremità curva tubazione di scarico flessibile 800 mm lavandino fascetta stringitubo sifone intercettatore con adattatore

Opzione 2

Ad uno scarico fisso

Accertarsi che lo scarico fisso non sia posto in prossimità di una presa elettrica.

Collegare il supporto dell'estremità curva alla tubazione di scarico. Collegare il tubo flessibile allo scarico fisso, il quale dovrà trovarsi ad almeno 500 mm di altezza dal pavimento.

Inserire il tubo di scarico per un tratto di 100 mm circa all'interno dello scarico fisso.

100 mm 500 mm min.

Spostamento della macchina in posizione

A causa del suo peso, lo spostamento della macchina richiede particolare attenzione. Per evitare eccessivi sforzi e rischi di lesioni, la lavatrice deve essere spostata da due persone.

●Durante lo spostamento della macchina, fare attenzione a non danneggiare il pavimento.
●Durante lo spostamento della lavatrice nella posizione definitiva, prestare attenzione a non piegare o danneggiare il flessibile posto sul retro della macchina.

Non trascinare o sollevare la macchina afferrandola per l'oblò

Regolazione dei piedini

Una volta posizionata la macchina, si dovrebbe procedere alla regolazione dei piedini, per garantire una perfetta messa in bolla. Se non è perfettamente in piano, la macchina può spostarsi o risultare particolarmente rumorosa.

Regolare i piedini anteriori finché la macchina non è stabile e in piano.

Una volta che la macchina è stabile e in piano, stringere i dadi di bloccaggio sui due piedini.

Collaudo dell'installazione

Per maggiori informazioni sulle modalità di selezione dei programmi, vedere la guida ai programmi.

1. Aprire la presa dell'acqua e verificare che non vi siano perdite nel tubo di riempimento.

2. Attivare l'alimentazione elettrica.

3. Selezionare il programma di centrifuga , quindi premere il pulsante ▷ per avviare la macchina. Lasciare proseguire il programma per un minuto, quindi annullarlo riportando il selettore sulla posizione OFF. In questo modo viene eliminata l'acqua che potrebbe essere rimasta all'interno della macchina dopo il collaudo in fabbrica.

4. Per verificare il riempimento di acqua fredda della macchina:

Selezionare il programma di risciacquo 📋, quindi premere il pulsante ▷ per avviare la macchina.

Lasciare proseguire la fase di asciugatura fino a quando la macchina non ha eliminato tutta l'acqua. Verificare che non vi siano perdite o deflussi d'acqua dall'uscita dello scarico.

1. Spegnere la macchina alla fine del ciclo ruotando la manopola programmi in posizione "OFF".

2. Selezionare il programma di centrifuga quindi premere il pulsante ▶ per avviare la macchina. Se lo svuotamento della macchina richiede più di un minuto, verificare che il tubo di scarico non sia piegato.

Il collaudo dell'installazione è completato.

Il completamento di questo programma richiede circa 2 ore.

Ora che la macchina è stata installata correttamente, consigliamo di metterla in funzione per assicurare che il cestello sia pulito dopo il collaudo e l'immagazzinaggio. Selezionare 90 e far compiere alla macchina un ciclo completo utilizzando solo detersivo e acqua.

Informazioni per il lavaggio

Questi utili consigli consentiranno di sfruttare al meglio le potenzialità della macchina, nel modo più ecologico ed economico possibile. Ai fini della durata e dell'affidabilità di funzionamento della macchina, è inoltre importante saper riconoscere i capi che non devono essere lavati in lavatrice

Caricamento della lavatrice

Al fine di ridurre il consumo di elettricità, acqua e detersivo, si consiglia di caricare completamente la macchina. Effettuando un lavaggio a pieno carico è possibile ottenere un risparmio energetico del 50% rispetto a quanto si otterrebbe con due lavaggi a metà carico.

Non sovraccaricare la macchina: la qualità del lavaggio viene ridotta, la macchina potrebbe danneggiarsi e i capi potrebbero rovinarsi.

Quando è davvero necessario il prelavaggio?

Solo in caso di biancheria particolarmente sporca. Non selezionando il prelavaggio in caso di biancheria meno sporca, è possibile ottenere un risparmio energetico del 5-15%. Pretrattare le macchie più ostinate con uno smacchiatore lavabile.

Quale temperatura di lavaggio scegliere?

L'utilizzo di smacchiatori prima del lavaggio consente di evitare temperature superiori a 60°C.

Selezionando una temperatura di lavaggio di 40°C è possibile ottenere un risparmio energetico del 50%.

Biancheria molto sporca

Per ottenere le migliori prestazioni in caso di biancheria molto sporca, si consiglia di ridurre il numero di capi da introdurre nella macchina. Con maggiore spazio a disposizione nel cestello, i capi potranno muoversi più liberamente e verranno lavati meglio.

Selezione della biancheria

Capi da evitare

Non lavare in lavatrice capi privi di etichetta di lavaggio.

Si raccomanda di non lavare in lavatrice reggiseni con ferretto. Nel caso in cui il ferretto dovesse staccarsi, potrebbe rovinare gli altri capi del bucato e danneggiare la macchina. Se l'etichetta con le istruzioni per il lavaggio indica che il reggiseno è lavabile in lavatrice, si consiglia comunque di utilizzare un sacchetto per la biancheria.

Raccomandazioni

Seguire sempre le indicazioni di lavaggio riportate sulle etichette dei capi.

Chiudere le cerniere e i bottoni automatici e annodare le stringhe per evitare che i capi si aggroviglino. Accertarsi che nelle tasche non rimangano monete o altri piccoli oggetti.

Controllare che nella biancheria non siano presenti oggetti metallici che potrebbero rovinare gli altri indumenti e danneggiare la macchina.

Sistemare i capi più piccoli in un sacchetto portabiancheria.

Non lavare capi precedentemente trattati con solventi.

Il dispenser

SCOMPARTIMENTO I

Detersivo per il prelavaggio Dosaggio massimo 100 ml di detersivo in polvere

SCOMPARTIMENTO II

Detersivo per il lavaggio principale Dosaggio massimo 200 ml di detersivo in polvere

SCOMPARTIMENTO

Ammorbidente Dosaggio massimo 200 ml

Dosaggio del detersivo

Utilizzare solo detersivi adatti al lavaggio in lavatrice. Tenendo conto del tipo di sporco e del detergente utilizzato, è possibile ottenere ottimi risultati di lavaggio con un minor consumo di prodotti chimici e maggior cura per i vostri capi.

La dose di detersivo da utilizzare dipende da:

●Durezza dell'acqua.

A seconda della durezza dell'acqua e del tipo di detersivo utilizzato è possibile ridurre la quantità di detersivo. Meno dura è l'acqua, meno detersivo è necessario.

- Il tipo di sporco.

È possibile ridurre la dose di detersivo utilizzata in base al tipo di sporco. Si consiglia di utilizzare meno detersivo per i capi meno sporchi.

Quantità di biancheria. È possibile ridurre la quantità di detersivo in caso di lavaggio di piccole quantità di biancheria. Si consiglia di utilizzare meno detersivo per carichi più piccoli.

I dosaggi indicati sulla confezione dei detersivi per capi delicati spesso si riferiscono a quantità ridotte di capi da lavare. Seguire sempre le istruzioni di dosaggio riportate sulle confezioni dei detersivi.

NON superare il dosaggio massimo di detersivo

Utilizzare esclusivamente detersivi appositamente studiati per essere erogati tramite il cassetto. Altri prodotti potrebbero provocare danni o intasamenti.

Uso del cassetto dosatore

Il cassetto del detersivo è diviso in tre scomparti:

• lo scomparto di sinistra, contrassegnato con "II", è destinato al detersivo utilizzato nel corso del lavaggio principale.
• lo scomparto centrale, contrassegnato con è destinato ad additivi speciali, ammorbidenti, profumi, amido, ravvivanti del colore, etc.
• lo scomparto di destra, contrassegnato con "1", è destinato al detersivo utilizzato nel corso del prelavaggio.

Erogazione del detersivo dal cestello

I detersivi liquidi e alcuni prodotti in compresse vengono erogati direttamente dal cestello, tramite l'apposito dispositivo da appoggiare verticalmente sopra la biancheria dal lavare nella parte posteriore del cestello. Si consiglia comunque di seguire le indicazioni riportate sulla confezione del prodotto, in quanto alcune compresse vanno poste nel cassetto.

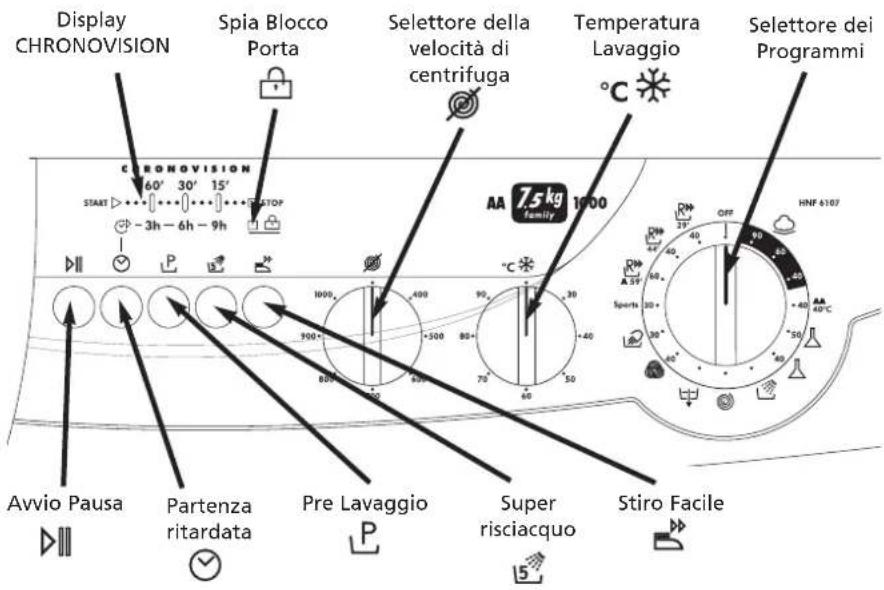

Il pannello di comando

Display CHRONOVISION Spia Blocco Porta Selettore della velocità di centrifuga Temperatura Lavaggio Selettore dei Programmi Start -3h - 6h - 9h AA 7.5 kg family 1000 Avvio Pausa Partenza ritardata Pre Lavaggio Super risciacquo Stiro Facile

Riportare il selettore dei programmi sulla posizione OFF per azzerare i comandi tra un ciclo di lavaggio e l'altro.

Messa in funzione della macchina

La macchina si mette in funzione selezionando un programma tramite l'apposita manopola. Lo stato di accensione viene segnalato tramite la spia STOP lampeggiante, che continua a lampeggiare finché il programma non viene avviato o la macchina non viene riportata sulla posizione OFF.

Avvio Pausa (▷II)

Avvio

Dopo aver selezionato il programma e le opzioni desiderate, premere una volta il pulsante ▶ per avviare la macchina. La spia STOP smette di lampeggiare, si accende la spia START e trascorre un breve intervallo prima dell'avvio del programma durante il quale la macchina imposta i parametri di lavaggio del programma e delle opzioni selezionate. Se la durata del programma selezionato è inferiore a 60 minuti, allora l'indicatore del tempo residuo si accende di conseguenza. Dopo aver premuto il pulsante ▶, per alcuni secondi si accende anche la spia 📋.

All'avvio del successivo ciclo di lavaggio, prima di selezionare e avviare un nuovo programma, il selettore dei programmi deve essere riportato nella posizione OFF.

Pausa

È possibile interrompere il programma in qualunque momento durante il ciclo lavaggio tenendo premuto il pulsante di ▶ per circa due secondi. Quando la macchina è in modalità Pausa, il tempo residuo del programma appare sull'indicatore CHRONOVISION e i pulsanti delle opzioni lampeggiano. La spia 📋 rimane accesa per circa 2 minuti. Quando questa spia si spegne, l'oblò può essere aperto. Per riavviare il programma premere nuovamente il pulsante di ▶.

Annullamento e modifica del programma

Per annullare il programma, ruotare il selettore dei programmi sulla posizione OFF.

Selezionare un nuovo programma e avviare come descritto sopra.

Spia Blocco Porta ( 🔒 )

La spia 📋 si accende quando l'oblò è perfettamente chiuso e la macchina è in funzione.

Premendo il pulsante ▷ con l'oblò chiuso, la spia lampeggia inizialmente e poi rimane accesa. Se invece l'oblò non è chiuso, la spia continua a lampeggiare.

Uno speciale dispositivo di sicurezza impedisce l'apertura dell'oblò subito dopo la fine di un ciclo di lavaggio. Al termine di un ciclo di lavaggio, attendere due minuti e lo spegnimento della spia prima di aprire l'oblò. Come misura di sicurezza, verificare che non vi sia acqua nel cestello. Al termine del ciclo, ruotare il selettore dei programmi su OFF.

Se il programma viene interrotto, dopo 2 minuti la spia si spegne e l'oblò può essere aperto. Controllare che non ci sia acqua nel cestello prima di aprire l'oblò.

15' • • [ ] • • • □ STOP - 9h □ lock

CHRONOVISION

Per gestire meglio il tuo tempo, il sistema di segnalazione e led consente di essere costantemente aggiornati sul tempo residuo alla fine del ciclo e sul stato della funzione ⚙️.

Una volta impostato un tempo di asciugatura, sul display CHRONOVISION viene visualizzato il tempo restante prima della fine del programma di lavaggio (se è in corso un lavaggio) o della fase di asciugatura (se è in corso un'asciugatura).

CHRONOVISION

DISPLAY CHRONOVISION
STATO DI AVANZAMENTO DEL LAVAGGIO		PARTENZA DIFFERITA
START	Tempo residuo superiore a 60 minuti	3 ore	3 ore max. prima che abbia inizio il programma
60'	Tempo residuo inferiore a 60 minuti
30'	Tempo residuo inferiore a 30 minuti	6 ore	6 ore max. prima che abbia inizio il programma
15'	Tempo residuo inferiore a 15 minuti	9 ore	9 ore max. prima che abbia inizio il programma
STOP	Fine programma

Opzioni di lavaggio

Le opzioni devono essere selezionate PRIMA di premere il pulsante

▷||

Prelavaggio (LP)

Questa opzione è disponibile per programmi di lavaggio di indumenti sintetici e in cotone. Il prelavaggio è automatico con il programma Sports. Questa opzione è utile in particolare per la biancheria molto sporca e può essere utilizzata prima di selezionare il programma di lavaggio principale. Aggiungere il detersivo per questo programma nel primo scompartimento del cassetto contrassegnato con "I" (per maggiori informazioni vedere la sezione Cassetto del detersivo in questo manuale). Si consiglia di utilizzare soltanto il 20% del dosaggio di detersivo per il lavaggio principale.

Partenza ritardata (☑)

Questa opzione permette di ritardare l'avvio del ciclo di lavaggio fino a 9 ore. Per impostare il ritardo desiderato, premere il pulsante ☑: sul display CHRONOVISION verrà visualizzato il tempo selezionato. Una volta impostato il ritardo desiderato, premere il pulsante ▶ per avviare il ciclo.

Super risciacquo (5)

Questa opzione è disponibile per programmi di lavaggio di indumenti in cotone. Questa opzione porta a 5 il numero di risciacqui (incluso il risciacquo finale con ammorbidente). Questo risulta particolarmente importante per evitare irritazione da residui di detersivo nelle persone con pelli particolarmente delicate. Si consiglia inoltre di selezionare il pulsante in caso di lavaggio di biancheria molto sporca che necessita di molto detersivo, oppure in caso di lavaggio di tessuti di spugna che tendono a trattenere il detersivo.

Stiro Facile (☐)

Questa opzione è disponibile esclusivamente con i programmi di lavaggio per indumenti sintetici, acrilici, lana e seta.

Programma	Funzione Stiro facile	Fase di completamento del ciclo
Sintetici(50)	Il programma si conclude con una centrifuga breve e a velocità molto ridotta.	Se è necessario un ciclo di centrifuga, selezionare la centrifuga adeguata (vedere Guida ai programmi).
Acrilici(40)	La macchina si ferma al termine della fase di risciacquo, con le spie dell'opzione lampeggianti. La biancheria rimane a mollo all'interno del cestello e in questo modo si riduce la formazione di pieghe e i capi possono essere stirati più facilmente.	Premere il pulsanteperproseguire il programma. La macchina scaricherà quindi la quantità restante di acqua e il programma si conclude con una centrifuga breve. Infine, il programma esegue una breve asciugatura al fine di "alleggerire" i capi del carico.
Lana( )	La macchina si ferma al termine della fase di risciacquo, con le spie dell'opzione lampeggianti. La biancheria rimane a mollo all'interno del cestello e in questo modo si riduce la formazione di pieghe e i capi possono essere stirati più facilmente.	Premere il pulsante: la macchina scaricherà l'acqua e completerà il ciclo con una centrifuga breve.
Seta( )	La macchina si ferma al termine della fase di risciacquo, con le spie dell'opzione lampeggianti. La biancheria rimane a mollo all'interno del cestello e in questo modo si riduce la formazione di pieghe e i capi possono essere stirati più facilmente.	Premere il pulsante: la macchina scaricherà l'acqua per completare il ciclo. Il carico della biancheria non verrà centrifugato e pertanto i capi risulteranno molto bagnati.

°C 90 30 80 40 50 70 60

Temperatura Lavaggio (°C)

La lavatrice dispone di una manopola Temperatura Lavaggio con cui impostare la temperatura desiderata. Impostando le temperature più basse del quadrante, comprese tra ✿ e 40°C, è possibile ottenere importanti risparmi energetici. Selezionando la posizione ✿, si esclude il riscaldamento dell'acqua, riducendo così ulteriormente i consumi energetici. Si consiglia di non superare mai la temperatura indicata sulle etichette dei capi di abbigliamento.

Per proteggere i tessuti nel caso in cui la temperatura sia stata accidentalmente impostata su valori superiori a quelli previsti dal programma scelto (vedere la tabella della guida ai programmi), la lavatrice riduce automaticamente la temperatura.

Selettore della velocità di centrifuga (©)

Regolando la manopola dei comandi è possibile ridurre la velocità massima di centrifuga del programma selezionato in base alle proprie esigenze e in modo da ridurre la formazione di pieghe sul tessuto. Ruotare la manopola di selezione finché l'indicatore non si allinea con la velocità di centrifuga desiderata. La massima velocità di centrifuga varia a seconda delle specifiche della macchina.

Funzioni automatiche

Capacità variabile automatica (Metà carico)

La lavatrice dispone di un sistema di regolazione automatica del quantitativo di acqua. Questo sistema consente alla macchina di utilizzare la quantità adeguata di acqua per lavare e risciacquare la biancheria in base al carico. In questo modo è possibile ridurre il consumo di acqua ed elettricità senza compromettere i risultati del lavaggio e del risciacquo. La quantità di elettricità e di acqua utilizzata sarà sempre adeguata al carico della biancheria.

La lavatrice garantisce automaticamente eccellenti risultati di lavaggio a costi ridotti nel rispetto dell'ambiente.

Protezione antisbilanciamento

Questo modello è dotato di un sensore elettronico che verifica che il carico sia bilanciato correttamente. Se il carico è leggermente sbilanciato, la macchina lo riequilibra automaticamente per poi effettuare la centrifuga normale.

Nel caso in cui, dopo vari tentativi il carico non risulti ancora equilibrato, la macchina utilizzerà una velocità di centrifuga inferiore.

Se il carico è molto sbilanciato la fase di centrifuga verrà annullata. In questo modo è possibile limitare le vibrazioni, ridurre il rumore e migliorare l'affidabilità e il ciclo di vita della macchina.

Selettore dei Programmi

Per il trattamento di vari tipi di tessuto e di sporco, la lavatrice è dotata di diversi gruppi di programmi in base al tipo di lavaggio, temperatura, velocità di centrifuga e durata (vedere la guida ai programmi di lavaggio).

Cotone

I programmi sono studiati per il massimo lavaggio e risciacquo. Grazie ai cicli di centrifuga intermedi, assicurano un risciacquo perfetto della biancheria. La centrifuga finale garantisce che la biancheria venga centrifugata il più possibile alla massima velocità.

Sintetici e tessuti misti

Le prestazioni di lavaggio e risciacquo sono ottimizzate grazie alle velocità di rotazione del cestello e ai livelli d'acqua. La centrifuga delicata riduce al minimo la formazione di pieghe.

Delicati

Si tratta di un concetto completamente nuovo nel lavaggio, con un ciclo che prevede periodi di attività e di pause, adatto soprattutto al lavaggio di tessuti molto delicati. Il lavaggio e il risciacquo vengono effettuati con un elevato quantitativo d'acqua per ottenere i migliori risultati.

Risciacquo, Centrifuga e Scarico

Specifici programmi sono disponibili per il risciacquo (con la possibilità di aggiungere ammorbidente), la centrifuga alla velocità max. di 800 giri/min. (se selezionata tramite la manopola Ⓞ) e lo scarico dell'acqua dalla macchina.

Programmi speciali

Lana ( )

Programma riservato al lavaggio di tessuti contrassegnati con il simbolo della lana. Il ciclo prevede periodi di attività e di pause. Il lavaggio e il risciacquo vengono effettuati con un elevato quantitativo d'acqua per ottenere i migliori risultati. Il programma raggiunge una temperatura massima di 30°C e termina con tre risciacqui, uno per l'ammorbidente, e una breve centrifuga.

Seta (☐)

La lavatrice presenta anche un ciclo di lavaggio delicato chiamato Seta e Lavaggio a mano. Questo programma consente un ciclo di lavaggio completo per gli indumenti da lavare esclusivamente a mano e per i capi in seta o da lavare come seta secondo le indicazioni dell'etichetta.

Il programma raggiunge una temperatura massima di 30°C e termina con tre risciacqui, uno per l'ammorbidente, e l'esclusione della centrifuga finale.

Sport

Anche ai capi sportivi è stato dedicato un programma di lavaggio speciale. Questa macchina presenta un programma esclusivo Sportswear.

Si tratta di un programma speciale per il lavaggio di capi sportivi misti che non possono venire lavati con i programmi che prevedono elevate temperature.

Il programma inizia con un prelavaggio freddo che ammorbidisce e toglie lo sporco in eccesso, quindi lava i capi a 30°C, li risciacqua due volte (una per l'ammorbidente) e centrifuga delicatamente per garantire la massima cura dei capi delicati ma sporchi.

Versare il detersivo per la fase di prelavaggio di questo programma nello scompartimento I e il detersivo per il lavaggio principale nello scompartimento II. Seguire le istruzioni riportate nel capitolo 'Il dispenser'.

Lavaggio Classe A 59' (A 59')

Si tratta di un programma speciale, che mantiene le prestazioni di lavaggio di alta qualità della Classe A, riducendo tuttavia notevolmente la durata di lavaggio. Questo programma è previsto per un carico massimo fino a 3,5 kg ed è destinato ai tessuti in cotone e colorati resistenti a 60°C. Il programma si conclude con 2 risciacqui e una centrifuga veloce.

Lavaggio rapido

Questa lavatrice è provvista di 2 programmi giornalieri rapidi a 40°C, molto utili per il bucato di tutti i giorni, in grado di mantenere una eccezionale prestazione di lavaggio e studiati appositamente per: capi poco sporchi e piccoli o medi carichi.

Rapido 44' (R _44' )

Ciclo di lavaggio completo (lavaggio, risciacquo e centrifuga) in grado di lavare in circa 44 minuti, indicato per:

●carichi massimi fino a 3,5 kg

●tessuti poco sporchi (cotone e tessuti misti)

Con questo programma si raccomanda di ridurre la quantità di detersivo normalmente usato per evitare sprechi inutili.

Rapido 29' ( 29' )

Ciclo di lavaggio completo (lavaggio, risciacquo e centrifuga) in grado di lavare in circa 29 minuti, indicato per:

●carichi massimi di 2,5 kg

●tessuti poco sporchi (cotone e tessuti misti)

Con questo programma si raccomanda di ridurre la quantità di detersivo normalmente usato per evitare sprechi inutili.

Guida ai programmi

Programma			Tipo di tessuto	Carico carico max. (kg)	Temp mass. dell'acqua (in °C)
CotoneSintetidi Testuti	90	90	Cotone, lino	7,5	90
	60	60	Fibre miste in cotone e colori solidi	7,5	60
	40	40	Capi in cotone, tessuti misti, Colorati delicati	7,5	40
misti	40	AA 40°C	Cotone, tessuti misti e sintetici	7,5	40
	50	50	Tessuti misti e sintetici	3	50
Delicati	40	40	Sintetici, acrilici e tessuti misti colorati	3	40
Programmi speciali		Risciacquo	Tessuti misti	-	-
		Centrifuga	Tessuti misti. Velocità di centrifuga max. 800 giri/min.	-	-
		Scarico	Tessuti misti	-	-
	40		Lana lavabile in lavatrice	1,5	40
	30		Seta e indumenti da lavare a mano	1,5	30
	30	Capi sportivi	Tessuti misti	3	30
	60	A 59'	Fibre miste in cotone e colori solidi	3,5	60
	40	44'	Capi in cotone e tessuti misti poco sporchi	3,5	40
	40	29'	Capi in cotone e tessuti misti poco sporchi	2,5	40

Dati dell'etichetta energetica basati sul programma 60 e testati in conformità con CENELEC EN60456

Un tipico lavaggio

I detersivi liquidi e alcuni detersivi concentrati in polvere e in compresse che vanno posti direttamente nel cestello devono essere versati nell'apposito dispositivo di erogazione.

Questo capitolo descrive brevemente le fasi principali dell'esecuzione di un ciclo di lavaggio. Per una spiegazione dettagliata delle varie funzioni, opzioni e specifiche caratteristiche della macchina, consultare i relativi capitoli nel libretto di istruzioni.

Preparazione della biancheria

Selezionare e suddividere la biancheria in base alle istruzioni riportate sulle etichette di ciascun capo. Controllare sempre le istruzioni per il lavaggio.

Caricamento della biancheria

Aprire l'oblò.

Introdurre la biancheria nella lavatrice. Chiudere l'oblò spingendolo fino allo scatto di chiusura e verificare che nessun capo ostruisca la chiusura.

Aggiunta del detersivo nella macchina

Aprire il cassetto, scegliere il detersivo e versarne la quantità consigliata.

Non superare il dosaggio indicato di seguito Chiudere nuovamente il cassetto.

Scompartimento	Lavaggio	Quantità massima di detersivo in polvere/liquido
I	Prelavaggio (opzione)	100 ml
II	Lavaggio principale (tutti i programmi)	200 ml
	Ammorbidente	200 ml

Selezione del programma di lavaggio

Consultare la guida ai programmi o la descrizione dei programmi riportata nella legenda presente sulla parte frontale della macchina per selezionare il programma più adatto.

Per selezionare il programma, ruotare il selettore dei programmi e allineare il nome del programma con l'indicatore.

Controllare che la spia STOP lampeggi; in caso contrario, verificare che l'oblò sia chiuso correttamente.

Verificare che il rubinetto sia aperto e che il tubo di scarico sia posizionato correttamente.

Selezionare le opzioni di lavaggio desiderate

OFF HNF 6107 40 90 60 40 50 30 Sports 5° 30° 25° 44 40 40°C 50 40 30° SWEI

Avvio del ciclo di lavaggio

Premere il pulsante ▷. Le spie 🔒 e START si accendono e pochi secondi dopo il programma ha inizio.

Non tentare di aprire l'oblò quando la spia è accesa.

Non aprire il cassetto durante l'esecuzione del programma di lavaggio.

Se si desidera interrompere il programma, premere il pulsante ▶: trascorsi due minuti, l'oblò può essere aperto. Per annullare il programma, ruotare il selettore dei programmi sulla posizione OFF. Un nuovo programma può essere selezionato dopo l'annullamento del precedente.

CHRONO 60' 30 START ▶•••••••• ○ -3h -6l ▶II ○ L

Una volta terminato il programma:

Attendere che il dispositivo di blocco dell'oblò scatti. Trascorsi un paio di minuti, la spia 📋 si spegne ed è possibile aprire l'oblò.

Prima di selezionare il programma successivo, spegnere la macchina ruotando il selettore dei programmi sulla posizione OFF (così facendo la memoria della macchina viene azzerata).

Aprire l'oblò.

Estrarre la biancheria.

Scollegare la spina dall'alimentazione elettrica e chiudere la presa dell'acqua dopo ogni utilizzo.

Pulizia e manutenzione ordinaria

La lavatrice richiede una manutenzione minima, ma l'attenzione costante ad alcuni semplici accorgimenti può garantire la durata e il buon funzionamento della macchina.

Non utilizzare detergenti o spugnette abrasive, prodotti per la pulizia o la lucidatura a base di solventi; per la pulizia dell'esterno della macchina è sufficiente un panno morbido inumidito.

Pulizia del dispenser detersivi

1. Pulire periodicamente gli scomparti per rimuovere residui di detersivo e additivi.

2. Per effettuare la pulizia, estrarre il cassetto con decisione dalla macchina, ma senza forzarlo.

1. Pulire gli scomparti e il coperchio del sifone con acqua corrente calda.

2. Rimuovere gli eventuali residui di detersivo in polvere dalla sede del dispenser

3. Rimontare il cassetto.

Pulire regolarmente l'oblò utilizzando un panno umido. Una perdita di acqua dall'oblò può essere dovuta ad un accumulo di sporco e residui lasciati dall'acqua.

Non utilizzare detergenti abrasivi poiché potrebbero graffiare la superficie.

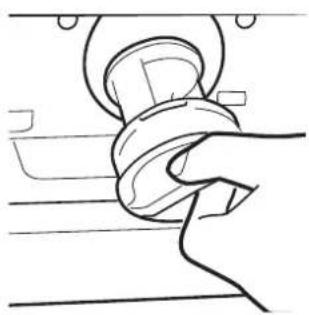

Pulizia del filtro

La macchina è dotata di un filtro speciale che impedisce l'osstruzione del tubo di scarico da parte di oggetti quali monete, bottoni, ecc. Gli oggetti possono venire recuperati nel seguente modo:

1. Rimuovere lo zoccolo tirandolo delicatamente dal fondo verso l'esterno e verso l'alto.
2. Utilizzare lo zoccolo per raccogliere l'acqua rimasta nel filtro.
3. Utilizzare un cacciavite per allentare la vite che trattiene il filtro, ruotare il filtro in senso antiorario fino a farlo bloccare, rimuoverlo e pulirlo. Dopo la pulizia, riassemblare il filtro seguendo le istruzioni riportate in precedenza in ordine inverso.

Rimontare lo zoccolo.

Si consiglia di pulire frequentemente il filtro, almeno una volta al mese.

Lavaggio di manutenzione

Utilizzando quantità ridotte di detersivo e scegliendo basse temperature di lavaggio, si può causare l'accumulo progressivo di grasso, sporco e incrostazioni. Nel corso del tempo, questi depositi possono danneggiare la macchina, oltre a rovinare il bucato. Possono inoltre causare la fuoriuscita di cattivi odori dalla macchina. Si consiglia pertanto di eseguire un lavaggio di manutenzione un paio di volte all'anno per tenere la lavatrice e le tubature pulite e libere da tali depositi. È sufficiente lanciare il programma 90 senza carico, ma con la quantità di detersivo normalmente prevista.

Il completamento di questo lavaggio richiede circa 2 ore.

Quale può essere la causa...

Problemi che può risolvere l'utente

Prima di rivolgersi al Centro Assistenza GIAS, consultare la seguente checklist. La chiamata verrà addebitata all'utente nel caso in cui risulti che la macchina funziona o è stata installata o utilizzata in maniera errata. Se il problema persiste anche dopo aver eseguito i controlli consigliati, rivolgersi al servizio di assistenza GIAS che sarà a disposizione per suggerire eventuali soluzioni per telefono.

La macchina non entra in funzione...

- Chiudere l'oblò. Controllare che la macchina sia alimentata elettricamente.

Selezionare un programma e premere ▷. Controllare che la spia 🔒 sia accesa.

In caso contrario, effettuare i seguenti controlli:

1. La macchina è collegata all'alimentazione elettrica?
2. L'alimentazione elettrica è funzionante? (controllare un'altra presa)
3. Fusibile della macchina bruciato? In tal caso, sostituirlo.

Se la spia del dispositivo di blocco dell'oblò è accesa, ma la macchina non entra in funzione, significa che non può riempirsi d'acqua; effettuare i seguenti controlli:

1. Controllare che la manopola programmi sia correttamente allineata al programma desiderato.
2. Il rubinetto della presa dell'acqua è aperto?
3. I tubi sono piegati o in qualche modo ostruiti?

La macchina non scarica...

• Assicurarsi che non vi sia un intasamento nel tubo di scarico o che questo non sia piegato.
• Il tubo di scarico è installato correttamente? Se collegato allo scarico del lavello, assicurarsi di aver tagliato la membrana o tolto il tappo dallo scarico sottolavello.
• Controllare che non vi siano corpi estranei nel filtro. In caso contrario, pulire il filtro.

Se il problema riscontrato rientra tra quelli elencati sopra, correggerlo e avviare la macchina con un ciclo di centrifuga per scaricare l'acqua.

- È stata selezionata la funzione - In tal caso, deselezionare l'opzione e lasciare completare il programma (vedere pagina 157 per una spiegazione dettagliata della funzione).

Acqua sul pavimento attorno alla lavatrice....

• Il tubo di riempimento è ben serrato? Se sì, sostituire le rondelle in gomma e serrare nuovamente.
• Lo scarico fisso o lo scarico domestico è bloccato? In tal caso, provvedere personalmente a liberare l'osstruzione o chiamare un idraulico..
• Sono presenti tessuti o accumuli di sporco tra la guarnizione in gomma e il vetro dell'oblò? Tenere sempre puliti il vetro e la guarnizione dell'oblò, facendo in modo che non vi restino impigliati capi di biancheria durante il caricamento.

La macchina non centrifuga...

●La macchina ha scaricato l'acqua? Verificare i punti evidenziati sopra.
- È stata selezionata un'opzione che modifica il tipo di centrifuga ( la velocità di centrifuga sul selettore)? Controllare la funzione nella descrizione dei comandi.
- Il carico è sbilanciato? Per ridurre il rumore e le vibrazioni e migliorare in tal modo l'affidabilità e la durata di vita, la macchina è dotata di un sensore elettronico che verifica che il carico sia bilanciato correttamente. Per migliorare le prestazioni della centrifuga, il carico può essere ridistribuito manualmente al termine del ciclo e quindi nuovamente centrifugato.

La macchina è rumorosa o vibra molto durante il ciclo...

• Il sistema di immobilizzazione per il trasporto è stato completamente rimosso? Verificare che il supporto e il materiale di imballaggio in polistirolo siano stati rimossi dalla macchina.
  ●Sono rimasti piccoli oggetti nelle tasche di indumenti che fanno rumore nel cestello e possono provocare danni?
• Il carico è sbilanciato? Interrompere il programma, ridistribuire il carico e riavviare.

Il programma richiede un tempo eccessivo...

- Alcuni programmi richiedono effettivamente tempi piuttosto prolungati (oltre 2 ore). La bassa pressione dell'acqua può aumentata la durata del programma.

L'oblò non si apre...

- Il programma è terminato? La spia STOP è accesa? In caso contrario, il programma non è completato.. La spia 📋 si è spenta? Se è ancora accesa, attendere un paio di minuti: la spia si spegnerà e sarà possibile aprire l'oblò.

- Il programma è terminato ma l'oblò rimane bloccato? Le spie START e lampeggiano in modo intermittente per segnalare che l'alimentazione d'acqua è

stata interrotta durante il ciclo di lavaggio. Portare il selettore programmi su OFF per azzerare la macchina, dopodiché sarà possibile aprire l'oblò.

- Se nel cestello rimane acqua, consultare la precedente sezione 'La macchina non scarica...'.

Problemi con il dispenser...

●Non tutto il detersivo è stato erogato.

1. Controllare che il rubinetto della presa dell'acqua sia completamente aperto.
2. Verificare che il tubo di carico non sia piegato.

- Il cassetto non si chiude completamente..

1. Controllare che il cassetto sia correttamente allineato
2. Verificare che il cassetto non sia intasato di detersivo (Vedere il capitolo Pulizia e Manutenzione Ordinaria)

●Dal dispenser fuoriesce vapore. È un fenomeno del tutto normale: il cassetto viene utilizzato dalla macchina come apertura di ventilazione.

Non dimenticare che la chiamata può essere soggetta a pagamento, se le cause di malfunzionamento della macchina sono attribuibili a un uso improprio o a un'installazione non corretta.

Nota:

L'uso di detersivi ecologici senza fosfati (verificare le informazioni sulla confezione) può avere i seguenti effetti.

• L'acqua di scarico può essere più torbida a causa della presenza di polvere bianca (zeoliti) in sospensione, che comunque non influisce sul risciacquo.
  ●Presenza di polvere bianca sulla biancheria dopo il lavaggio, che comunque non viene assorbita dal tessuto e non ne altera il colore.
• La presenza di schiuma nell'ultimo risciacquo non indica necessariamente un risciacquo non riuscito. In tali casi, effettuare più cicli di risciacquo non è di alcuna utilità.

Interruzione di corrente

In caso di un'interruzione di corrente, il ciclo di lavaggio verrà interrotto e il programma di lavaggio e le varie funzioni verranno sospese. Una volta ripristinata la corrente, il programma di lavaggio e le varie funzioni riprenderanno dallo stesso punto e completeranno il programma.

Durante un'interruzione di corrente, è possibile scaricare l'acqua e togliere la biancheria dalla macchina nel seguente modo:

1. Spegnere la macchina agendo sulla manopola programmi e sull'alimentazione di rete. Togliere la spina dalla presa di corrente.
2. Spostare delicatamente la macchina in modo che la parte posteriore sia accessibile. Attenzione seguire le note sulla sicurezza riportate nella sezione "Note sulla sicurezza" del presente manuale.
3. Sganciare il tubo di scarico dal pannello posteriore della macchina e mettere il tubo in un catino o sul pavimento. Quando il catino è pieno sollevare la fine del tubo di scarico oltre la parte superiore della macchina per fermare il flusso dell'acqua. Svuotare e riposizionare il catino e proseguire con lo svuotamento della macchina fino a quando questa non sarà vuota.
4. Una volta svuotata completamente la macchina, agganciare il tubo alla parte posteriore della macchina. Aprire il portellone e togliere la biancheria.

L'oblò può essere aperto 2 minuti circa dopo l'interruzione di corrente.

Non cercare di forzare l'oblò.
