MANUALE UTENTE LU53LCC50C SIEMENS

[it] Istruzioni per l'uso 18

Important avverenze di sicurezza 18

Tutela dell'ambiente 20

Risparmio energetico. 20

Smaltimento ecocompatible 20

Tipidisecricizio. 21

Modalità aspirazione 21

Esercizio di ricircolo 21

Usare l'apparecchio. 21

Impostazione della ventola 21

Illuminazione 21

Pulizia e manutenzione 22

Guasti, Che fare se? 24
Tabella dei guasti. 24
Servizio di assistenza tecnica 24
Accessori 25

Per ulteriori informazioni su prodotti, accessori, pezioni di ricambio e servizi è possibile consultare il site Internet www.siemens-home.bsh-group.com e l'Shop www.siemens-home.bsh-group.com/eshops

Important avverenze di sicurezza

Leggere attendamente le presenti istruzioni per l'uso. Solo sono è possibile utilizzato l'apparecchio in modo sicuro e corretto. Custodire con la massima cura le presenti istruzioni per l'uso e il montaggio in caso di un utilizzo futuro o cessione a terzi.

La sicurezza di utilizzo è garantita solo in caso di installatione secondo le regole di buona tecnica riportate nelle istruzioni di montaggio. L'installatore è responsabile del corretto funzionamento nel luogo di installatione.

Questo appearecchio è pensato esclusivamente per l'utilizzo in abitazioni private e in ambito domestico.

L'apparecchio non è destinato a essere utilizzato in ambienti esterni. Prestare attenzione all'apparecchio durante il suo funzionamento. Il produttore declina qualsiasi responsabilità per danni dovuti all'utilizzo non conforme o errato.

Questo appearecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare.

Il presente apparecchio più essere utilizzato da persona (bambini compresi) con disponța fisiche, mentali o sensoriali ridotte o sprovviste dell'esperienza e/o delle conoscenze adeguate solo se assistite o monitorate da una persona che si assume la responsabilità della loro sicurezza.

Ai bambini è vietato giocare con l'apparecchio! La pulizia e la manutenzione di competenza dell'utente non devono essere eseguite da bambini, a meno che non abbiano un'età parl o superiore a 8 anni e non siano sorvegliati.

Tenere lontano dall'apparecchio e dal cavo di alimentazione i bambini di età inferiore a 8 anni.

Controllare l'apparecchio dopo averlo disimballato. Qualora si fosso verificati danni da trasporto, non collegare l'apparecchio.

Questo appearecchio non è da utilizzato con un timer esterno o un telecomando separato.

Pericolo di soffocamento!

Il materiale d'imballaggio è pericoloso per i bambini. Non lasciare mai che i bambini giochino con il materiale di imballaggio.

Pericolo di morte!

I gas di combustione riaspirati possono causare avvenamento.

È necessario assicurare sempre un'alimentazione di aria sufficiente quando l'apparecchio in modalità aspirazione viene utilizzato contemporaneamente a un focolare dipendente dall'aria ambiente.

I focolari che dipendono dall'aria ambiente (per es. a gas, olio, legna o carbone, scaldabagno, caldaie elettriche) ricavano l'aria per la combustione alla stanza ed eliminano i gas di scarico all'esternoattraverso un impianto (per es. camino).

In concomitanza della cappa accesa, alla cucina e dalle stanze adiacenti viene sottratta dell'aria:enza un'alimentazione sufficiente di aria si create depressione. I gas velenosi dal camino o nella cappa di aspirazione vengono riaspirati nelleStanze.

Assicurare sempre un'alimentazione di aria sufficiente.
- Un'apertura nel muro per alimentazione/ scarico aria non garantisce il rispetto del valore limite.

Un esercizio sicuro è possibile solo se la depressione nellaStanza in cui è installato il focolare non supera i 4 Pa (0,04 mbar). Questo è garantito se l'aria necessaria alla combustione più'affuire nellaStanzaattraverso aperture non fisse, per es. porte, finestre in combinazione con un canale di adduzione/scarico aria o altre misure tecniche.

Consultate in agli caso lo spazzacamino responsable che è in grado di giudicare la ventilazione complessiva in casa e proporre misure adeguate.

Se la cappa è usata solo nella modalità a ricircolo d'aria, il suo esercizio è possibile alla limitazioni.

Pericolo di incendio!

• I depositi di grasso presenti nel filtrro per grassi possono incendiarsi.

Pulire ilhetto per grassi almeno agli 2 mesi.

Non mettere mai in funzione l'apparecchio除去 il suo.

I depositi di grasso presenti nel filtrlo per grassi possono incendiarsi. Non lavorare mai nelle vicinanze dell'apparecchio con fiamme libere (ad es. fiammeggiare). L'installazione dell'apparecchio nelle vicinanze di un focolare per combustibili solidi (ad es. legno o carbone), è consentita solo se quello è dotato di copertura chiusa e non estraibile. Non delve esserci produzione di scintille.

L'olio o il burro caldi si incendiano rapidamente. Non lasciare mai incustoditi sul fuoco l'olio o il burro caldi. Non utilizzato mai acqua per spagnere il fuoco. Disattivare la zona di cottura. Soffocare le fiamme con un coperchio, una coperta ignifuga o qualcosa di simile.
Le zone di cottura a gas sviluppano molto calore se vengano fatto funzionare alla appoggiarci sopra una stoviglia. Un dispositivo di ventilazione montato sopra cui subire danni o addirittura incendiari. Utilizzato le zone di cottura a gas solo dopo averci appoggiato sopra una stoviglia.
- Quando sono in funzione contemporaneamente più zone di cottura a gas si sviluppa molto calore. Un disposativo di ventilazione montato sopra cui quod subire danni o addirittura incendiarii. Non utilizzato mai due zone di cottura a gas contemporaneamente con la fiamma al massimo per altri 15 minuti. Un bruciatore grande con altre 5kW (wok) corrisponde alla potenza di due bruciatori a gas.

Pericolo di scottature!

Durante il funzionamento le parti scoperte divertano molto calde. Non toccare mai le parti ad alta temperatura. Tenere lontano i bambini.

Pericolo di lesions!

• Alcuni componenti all'interno dell'apparecchio possono essere affiliati. Indossare guanti protettivi.
  Gli oggetti collocati sull'apparecchio possono cadere. Non collocare alcun oggetto sull'apparecchio.
  La luce delle spie LED è molto intensa e può danneggiare gli occhi (gruppo di rischio 1). Non guardare direttamente le spie LED accese per un periodo superiore a 100 secondi.

Pericolo di scariche elettriche!

• Un apparecchio difettoso può causare delle scosse elettriche. Non mettere mai in funzione un apparecchio difettoso. Togliere la spina o disattivare il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.
  Gli interventi di riparazione effettuati in modo non conforme rappresentano una fonte di pericolo. Le riparazioni e le sostituzioni di cavi danneggiati devono essere effettuate esclusivamente da personale techniciane adeguatamente istruito dal servizio di assistenza tecnica. Se l'apparecchio è difettoso, staccare la spina o il fusabile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.
• L'infiltrazione di liquido può provocare una scarica elettrica. Non utilizzato detergenti ad alla pressione o dispositivi a getto di vapore.

Cause dei danni

Attenzione!

Pericolo di danni da corsoione. Accendere sempre l'apparecchio durante la cottura per evitare la formazione di condensa. La condensa può causare danni da corsoione.

Pericolo di danni da umidità che penetrà nell'elettronica. Non pulire mai gli elementi di lavoro con un panno bagnato.

Danni alla superficie causati da un'errata pulizia. Pulire le superfici in acciaio inox sempre nel verso della spazzolatura. Non usare un detergente per acciaio inox sugli elementi di lavoro.

Danni alla superficie causati da detergenti aggressivi o abrasivi. Non usare mai detergenti aggressivi e abrasivi.

Pericolo di danni dovuti al ritorno della condensa. Installare il canale di espulsione in posizione leggermente spiovente rispetto all'apparecchio (1° di dislivesso).

Tutela dell'ambiente

Il suo nuovo apparecchio è particolaremente efficente in termini di energia. Questa parte contiene consigli per ottimizzare il risparmio energetico e su come smaltire l'apparecchio in modo corretto.

Risparmio energetico

• Durante la cottura accertarsi che ci sua un'aeazione sufficiente, affinché la cappa di aspirazione possa lavorare con efficienza emettendo un livello di rumore contentuto.
• Adattare i livelli di ventilazione all'intensità dei vapori di cottura. Impostare il livello intensivo soltanto se necessario. Un livello di ventilazione basso significà un consumo di energia ridotto.
  In caso di vapori di cottura intensi selezionale tempestivamente un livello di ventilazione più elevato. I vapori di cottura già diffusi nella cucina rendono necessario un utilizzo prolongato della cappa di aspirazione.
• Spegnere la cappa di aspirazione quando non è più necessaria.
  Spagnere l'illuminazione quando non è più necessaria.
• Pulire e sostituire i filtri rispettoando gli intervalli di tempo indicatori al fine di incrementare l'efficacia del sistema di aspirazione ed evitare il rischio di incendio.

Smaltimento ecocompatibile

Si prega di smaltire le confezioni nel rispetto dell'ambiente.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

Tipi di esercizio

Questo apparecchio vuo essere impiegato per aspirazione o ricircolo.

Modalità aspirazione

L'aria aspirata viene purificata attraverso il过滤 per grassi e convogliata all'esterno tramite un sistema di tubi.

Avvertenza. L'aria non deve essere deviata in un camino che viene utilizzato per lo scarico di gas di apparecchi che bruciano gas o altri carburanti (questo non vale per apparecchi a ricircolo d'aria).

Se l'aria esausta viene immessa in un camino per fumo o gas di scarico non in funzione, è necessario ottener e autorizzazione di un technician specializzato.
Se l'aria esausta viene condotta atraverso la parete esterna, è necessario utilizzato una cassetta murale telescopica.

Esercizio di ricircolo

L'aria aspirata viene purificata atraverso il filtrone antigrasso e un filtro ai carboni attivi e quando reimmessa nella cucina.

Avvertenza: Per catturare gli odori nelle esercizio di ricircolo, è necessario installare un filtering ai carboni attivi. Le diverse possibilità di attivazione dell'apparecchio con esercizio di ricircolo sono indicate nell'opuscolo o devono essere richieste al proprio rivenditore specializzato. Gli accessori necessari sono disponibili presso i rivenditori specializzati,tramite il servizio clienti o il punto vendita on-line.I numero degli accessori sono riportati nella parte finale delle istruzioni per l'uso.

Usare l'apparecchio

Le presenti istruzioni per l'uso sono valide per diverse varianti dell'apparecchio. É possible che alcune caratteristiche dell'impianto descripte non siano presenti nel proprio apparecchio.

Avvertenza: Accendere la cappa di aspirazione prima di iniziare la cottura e spegnerla solo pochi minuti dopo il termine della cottura. In quello modo il vapore di cottura viene aspirato in modo efficace.

Avvertenza: Inclinare in avanti la copertura in veto. La zona di aspirazione viene così ingrandita.

Pannello di dato

Spiegazione

1 Attivare/disattivare la ventola
2 Attivare il livello 2 della ventola
3 Attivare il livello 3 della ventola
Attivare/disattivare l'illuminazione

Impostazione della ventola

Avvertenza: Adattare sempre la potenza della ventola alle condizioni del momento. In caso di forte produzione di vapore utilizzareanche un livelloventola elevato.

Attivazione

1. Premere il tasto 1.

Avvertenza: Quando la ventola è accesa si illumina un LED. La ventola si avvia sul livello precedentemente impostato.

1. Premere i tasti 2 o 3 per impostare un altro livello della ventola.

Disattivazione

Premere it taste

Illuminazione

L'illuminazione può essere attivata o disattivata in modo indipendente dalsystemadiaspirazione.

Premere l tasto

Pulizia e manutenzione

Pericolo di incendio!

Durante il funzionamento l'apparecchio si riscalda. Lasciarlo raffreddare prima di procedere alla pulizia.

Pericolo di scossa elettrica!

L'infiltrazione di umidà può provocare una scarica elettrica.

Pulire l'apparecchio sostanto con un panno umido. Prima della pulizia staccare la spina o disattivare il fusabile nella scatola dei fusibili.

Pericolo di scariche elettriche!

L'infiltrazione di liquido può provocare una scarica elettrica.

Non utilizzato detergenti ad alla pressione o dispositivi a getto di vapore.

Pericolo di lesioni!

Alcuni componenti all'interno dell'apparecchio possono essere affiliati. Indossare guanti protettivi.

Detergente

Per non danneggiare le diverse superfici con l'utilizzo di detergenti non appropriati, prestare attenzione alleindicazioni della tabella. Nonutilizzare

detergenti aggressivi o abrasivi,
detergentia elevato contento di alcool,
spugnette dure o abrasive,
detergenti ad alla pressione o dispositivi a getto di vapore.

Lavare bene le spugne nuove prima diutilizzarle.

Osservare tutte le istruzioni e le awertenze riportate sui prodotti detergenti.

Campo Detergenti

Acciaio inox Soluzione di lavaggio calda: pulire con un panno spugna e asciugare con un panno morbido. Pulire le superfici in acciaio inox sem-pre nel verso della spazzolatura. Speciali detergenti per superfici in acciaio inox possono essere richiesti presso il servizio di assistenza tecnica o presso il proprio rivenditore specializzato. Stendere uno strato sottile di detergente con un panno morbido.
Superfici laccate Soluzione di lavaggio calda: pulire con un panno umido e asciugare con un panno morbido. Non utilizzare detergenti per acciaio inox.
Alluminio e plastica Detergente per vetro: pulire con un panno morbido.
Vetro Detergente per vetro: pulire con un panno morbido. Non utilizzare raschietti per vetro.
Elementi di lavoro	Soluzione di lavaggio calda: pulire con un panno umido e asciugare con un panno morbido. Pericololo di scarica elettrica a causa dell'umidità che penetrà. Pericolo di danni causati dall'umidità che penetrà nell'eletronica. Non pulire mai gli elementi di lavoro con un panno bagnato. Non utilizzare detergenti per acciaio inox.

Pulire ilhetto metallico antigrasso

Le presenti istruzioni per l'uso sono valide per diverse varianti dell'apparecchio. É possible che alcune caratteristiche dell'impianto descripte non siano presenti nel proprio apparecchio.

Pericolo di incendio!

I depositi di grasso presenti nel filtrlo per grassi posso non incendiarsi.

Pulire ilhetto per grassi almeno agli 2 mesi.

Non mettere mai in funzione l'apparecchioswana fatto per grassi.

Avvertenze

Nonutilizzare detergenti aggressivi, acidi o contenti alcali.
Nella pulizia del filtrlo metallico antigrasso, pulire ancile supporto del filtrlo metallico antigrasso dell'apparecchio con un panno umido.
Il filtrolo metallico antigrasso può essere pulito con lavaggio in lavastoviglie o a mano.

A mano:

Avvertenza: In caso di sporco ostinato è possibile utilizzare uno sgrassatore speciale. Questo prodotto può essere ordinatotramite il punto vendita on-line.

• Mettere a mollo i filtri metallici antigrasso in liscivia calda.
  Per la puliziautilizzareuna spazzola e quindi sciacquare bene ilchio.
  Lasciare asciugare il filtrlo metallico antigrasso.

In lavastoviglie:

Avvertenza: In caso di lavaggio in lavastoviglie, possono verificarsi leggere alterazioni di colore. Ciò non influisce in alcun modo sul funzionamento del filtrato metallico antigrasso.

Non lavare i filtri metallici antigrasso molto sporchi insieme alle altre stoviglie.
- Riporre i filtri metallici antigrasso nella lavastoviglie perché fissarli. I filtri metallici antigrasso non devono essere stretti o serrati.

Rimuovere ilhetto metallico per grassi

1. Premere sul dispositivo di bloccaggio, spingere indietro il过滤i grassi metallico e tirare verso il basso. Con l'altra mano, afferrare il过滤i grassi metallico da quello.

Avverenza: Non piegare il filtro grassi metallico per evitare di danneggiarlo.

1. Rimuovere il filtro grassi metallico dal suo supporto.

Avverenza: Il grasso può raccogliersi nella parte inferiore del filtrro grassi metallico. Non inclinare il filtrro grassi metallico, per evitare la caduta di gocce di grasso.

1. Dopo lo smontaggio del filtro grassi metallico pulire l'apparecchio internamente.
2. Pulire il filtro grassi metallico e lasciarlo asciugare prima di rimontarlo.

Installare il filtrolo metallico per grassi

1. Inserire il filtrlo metallico per grassi. Con l'altra mano, afferrare il filtrlo metallico per grassi da fatto.
2. Sollevare il filtrlo metallico per grassi e innestare il bloccaggio.

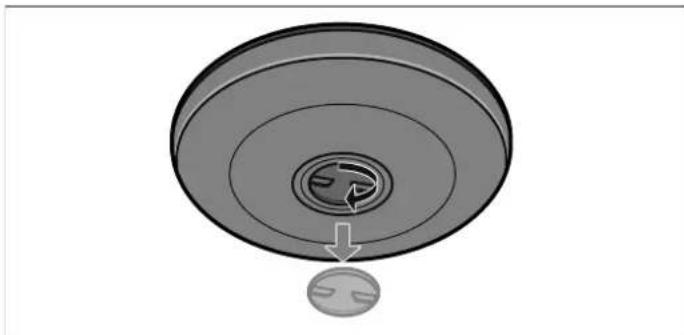

Sostituzione del filtro a carbone attivo (solo con modalità ricircolo)

Per garantire l'adeguata separazione degli odori è necessaria una manutenzione regolare del filtr.

I filtri a carbone attivo devono essere sostituiti almeno agli 4 mesi.

Avvertenze

I filtri a carbone attivo non sono compresi nella fornitura. I filtri a carbone attivo sono disponibili presso i rivenditori specializzati, tramite il servizio clienti o il punto vendita online.
I filtri a carbone attivo non possono essere puliti o riattivati.

Avverenza: Utilizzare sostanto filtri originali poiché garantisco un funzionamento ottimale.

1. Rimuovere il filtro grassi metallico, vedere il capitolo Rimuovere il filtrro grassi metallico.
2. Allentare il raccordo a vite della copertura del filtro a carbone attivo

1. Rimuovere il filtr o a carbone attivo.
2. Inserire il filtro a carbone attivo.
3. Fissare la copertura.
4. Montare il filtro grassi metallico, vedere il capitolo Montare in filtro grassi metallico.

Guasti, Che fare se?

Spesso voi stessi potete risolvere talune disfunzioni. Prima di chiamare il Servizio clienti, osservate le seguenti indicazioni.

Pericolo di scariche elettriche!

Gli interventi di riparazione effettuati in modo non conformere rappresentano una fonte di pericolo. Le riparazioni e le sostituzioni di cavi danneggiati devono essere effettuate esclusivamente da personale tecnico adeguatamente istruito dal servizio di assistenza tecnica. Se l'apparecchio è difettioso, staccare la spina o il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.

Tabella dei guasti

Guasto Possibile causa		Rimedio
L'apparecchio non funziona	La spina non è insertita	Collegare l'apparecchio alla corrente
	Interruzione dell'alimenta- zione elettrica	Controllare se gli altri elet- trodomestici funzionano
	Il fusabile è difet- toso	Verificare se il fusabile dell'apparecchio nell'appo- sita scatola è aosto
L'illuminazione non funziona.	Le luci LED sono guaste.	Consultare a tale proposito la sezione "Sostituzione delle luci LED".

Sostituzione delle luci LED

Pericolo di scossa elettrica!

Durante la sostituzione delle lampadine i contatti del portalampada sono molto tensione. Prima di procedere alla sostituzione, staccare la spina o disattivare il fusibile nella relativa scatola.

Pericolo di lesioni!

La luce delle spiè LED è molto intensa e può danneggiare gli occhi (gruppo di rischio 1). Non guardare direttamente le spiè LED accese per un periodo superiore a 100 secondi.

Important! Utilizzare solo luci dello stesso tipo e potenza.

1. Sollevare leggermente la copertura della lampadina e spostarla verso l'esterno dell'apparecchio.
2. Svitare la lampadina e sostuirla con una dello stesso tipo.

1. Montare la copertura della lampadina.
2. Inserire la spina di rete o riattivare il salvavita.

Servizio di assistenza tecnica

Il servizio di assistenza tecnica è a disposizione per eventuali riparazioni. Troveremo la soluzione giusta, evitando di coinvolgere un technician quando non è necessario.

Quando si contatta il servizio clienti indicate sempre il codice prodotto (E) e il codice di produzione (FD), in modo da poter ricevere subito un'assistenza mirata. La targhetta con i codici si trova nella parte interna dell'apparecchio (a tale scopo rimuovere il filtrato metallico per grassi).

Per averere subito a disposizione le informazioni utili in caso di necessità, si consiglia di riportare subito qui i dati relativi all'apparecchio e il numero di Telefono del servizio di assistenza tecnica.

Codice prodotto (E) Codice di produzione (FD)

Servizio di assistenza tecnica

Prestare attenzione al fatto che, in caso di utilizzo improprio, l'intervento del technique del servizio di assistenza non è miglioratoanche se effettuato durante il periodo di garanzia.

Trovate i dati di contatto di tutti i paesi nell'accluso elenco dei centri di assistenza clienti.

Ordine di riparazione e consulenza in caso di guasti

800-018346

Linea verde

CH 0848 840 040

Fidatevi della competenza del Costrutto. In quello modo avrete la garanzia di una riparazione effettuata da tecnici qualiati del servizio assistenza e con pezzi di ricambio originali per il vosto appearecchio.

Accessori

(non compreso nella fornitura)

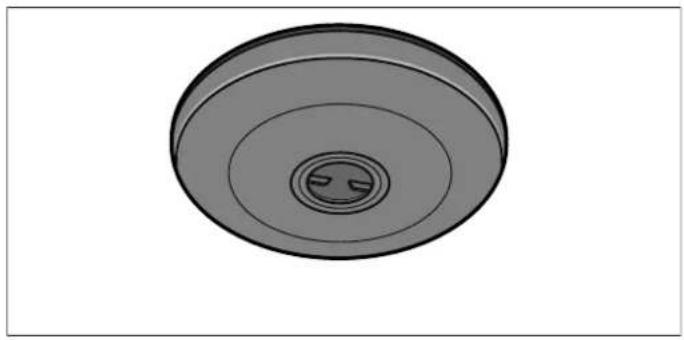

Filtri a carbone attivo

LZ27001

BSH Hausgeräte GmbH

Carl-Wery-StraBe 34,81739 Munchen,GERMANY
