MANUALE UTENTE CBP 62 W CANDY

I STRUZIONI DI MONTAGGIO E D'USO

NL MONTAGEVOORSCHRIFTEN EN GEBRUIKSAANWIIZING

RU HCHTPYKUIO MOHTAXV Y 3KCNJYATAUIN

CZ HAVOD NA MONTADNAPUOZIVANAPOUZIVANI

GR OAHIGTONOOETHHEKAI XPHSE

Fig. 4

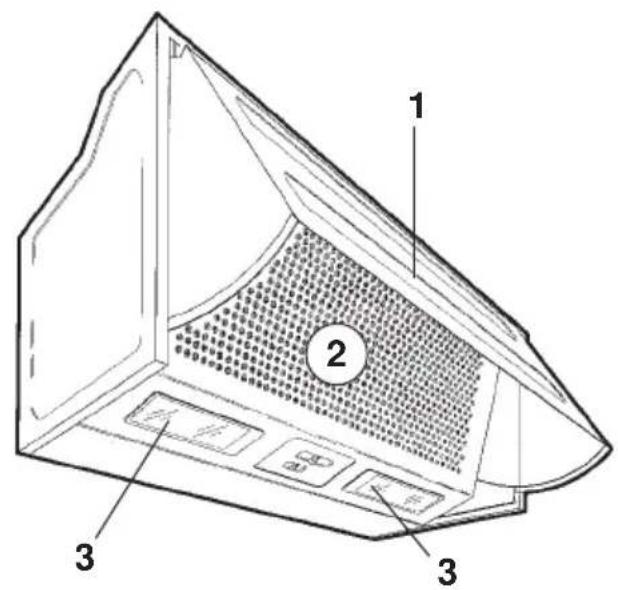

Gerateansicht

1) Convogliatore a scompara
2) Griglia
3) Illuminazione piano di lavoro
4) Regolatore velocità motore
5) Interruftore luce

Uso

Sono disponibili due versioni:

Cappa in versione ad evacuazione esterna (aspirante)

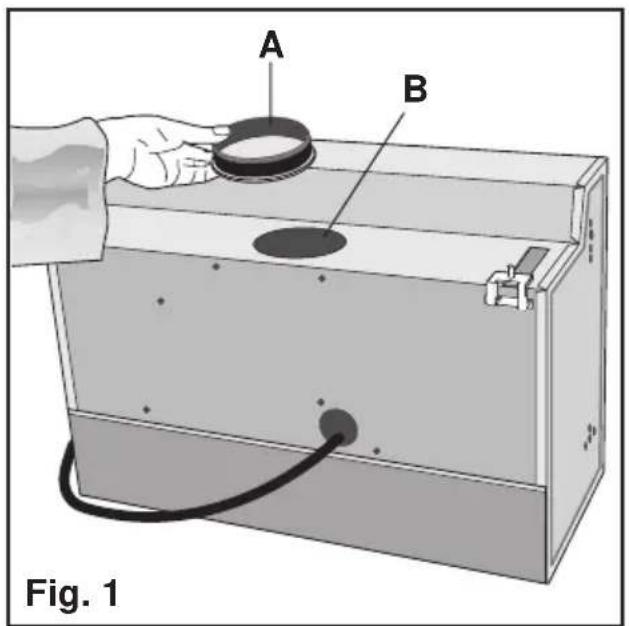

In questa versione i fumi vengono convogliati verso l'esternoattraverso un apposto tubo collegato con la flangia di accoppiamento A posta nel foro B (fig. 1).

A seconda delle esigenze, il tubo cui estere diretto verso il soffitto o verso le pareti (fig. 2).

Cappa in versione a riciclo interno (filtrante)

In questa versione l'aria passaattraverso unchio al carbone attivo per essere purificata e viene riciclata nell'ambiente cucina.

Perutilizzare la cappa in esta versionesi proceda come segue:

Ordinare il filtro al carbone attivo (1 filtro per una cappa con un motore, 2 filtri per una cappa con 2 motori) presso il servizio di assistenza di fiducia, avendo cura di specificare il modello della cappa.

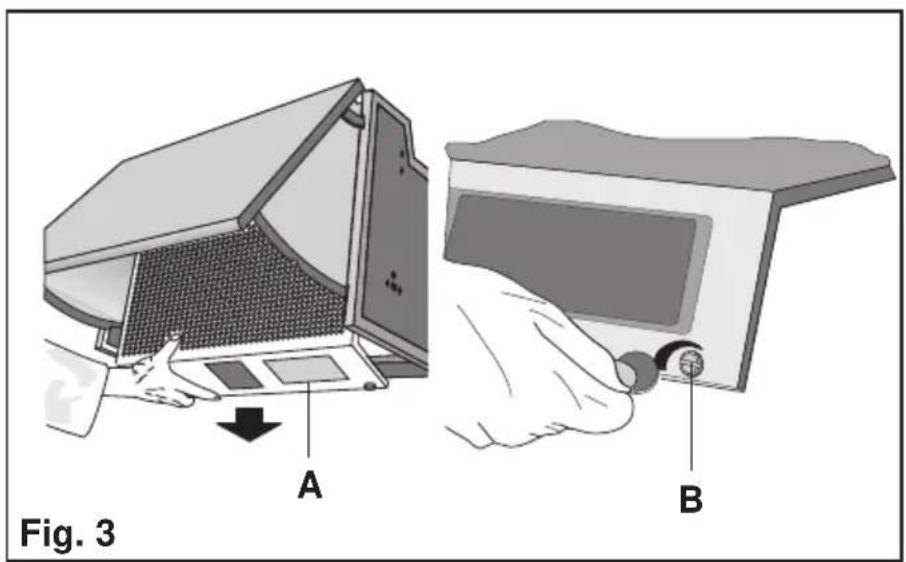

Rimuovere la griglia A agenda sul disposativo di bloccaggio B (fig. 3).

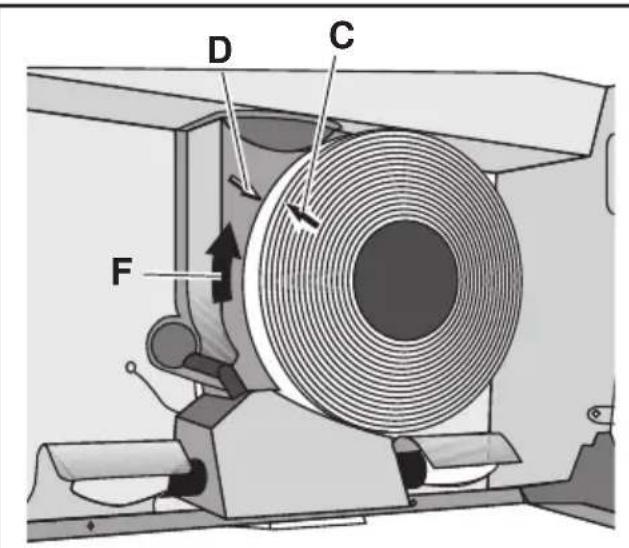

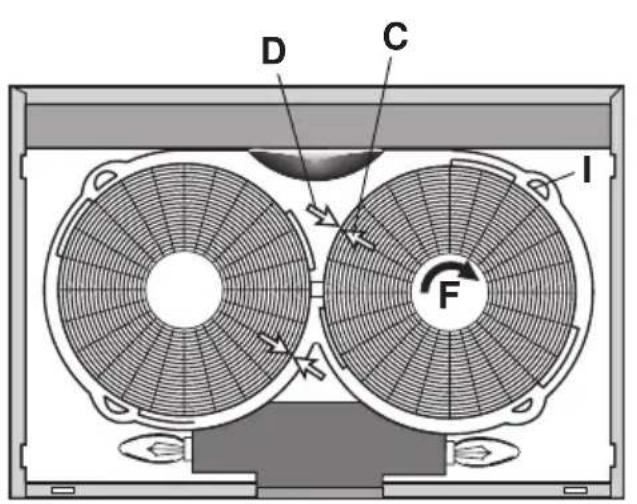

- Inserire il filtrro al carbone attivo tra i punti in modo che la freccia D sulla cappottatura della ventola della cappa sua allineata al punto di riferimento C sul filtrro al carbone attivo.

Ruotare il filtro al carbone attivo in senso orario (F) sino al suo innesto (fig. 4).

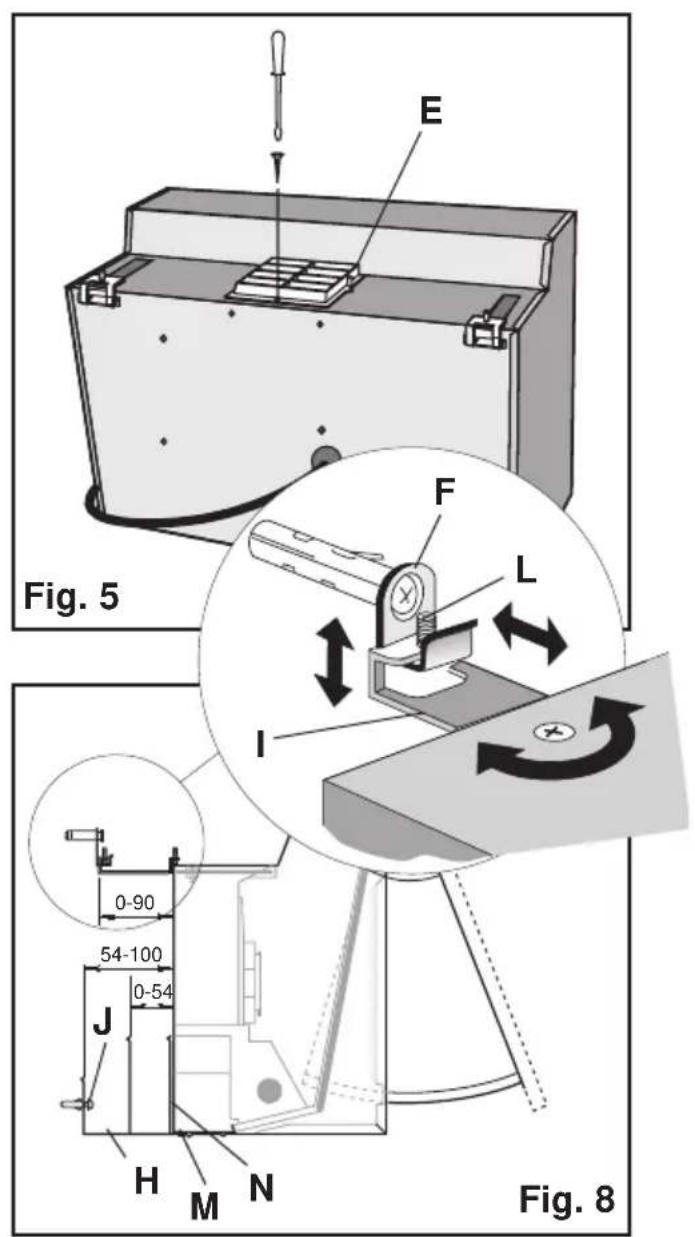

Il deflettore E (fig. 5) delve essere inserto nel foro B (fig. 1) fissandolo con l'apposita vite in dotazione.

Il deflettore ha la funzione di convogliare l'aria in avanti per evitare di sporcare la parete posteriore.

Installazione

L'apparecchio什么意思 in opera dovrà distare dal piano di lavoro non meno di 65 cm nel caso di fornelli elettrici o a 70 cm nel caso di fornelli a gas o misti.

Nella versione aspirante, il tubo di uscita dei fumi delve ave un diametro di 120~mm . Nei tratti orizzontali il tubo delve ave una leggera inclinazione (10% circa) verso l'alto per convogliare agevolmente l'aria all'esterno dell'ambiente.

Collegamento elettrico

Prima di effettuare qualsiasi collegamento assicurarsi che la tensione di rete corrisponda, alla tensione riportata sull'etichetta caratteristiche situate all'interno dell'apparecchio.

Si consiglia di delegare il collegamento elettrico ad un technician significato.

Apparecchio provvisto di spina

Allacciarto ad una presa conforme alle norme vigenti.

Se si intende allacciarto direttamente alla rete elettrica togliere la spina ed applicare un interrottore bipolare a norme con una distance dei contatti in aperture non inferiore a 3mm. Se la spina, una volta inserta nella presa, non si trova in un punto accessibile, si dovrà comunique applicare un interrottore bipolare a norme con una distance dei contatti in aperture non inferiore a 3 mm.

Apparecchio sprovvisto di spina

Applicare una spina a norme oppure un erruttore bipolare a norme con una distanza dei contatti in aperture non inferiore a 3mm.

Si declina ogni responsabilità per inconvenienti derivati dall'inosservanza delle suddetta disposizione.

Montaggio della cappa a parete

Utilizzare la dima n. 1 fornita in dotazione

ed applicarlo alla parete.

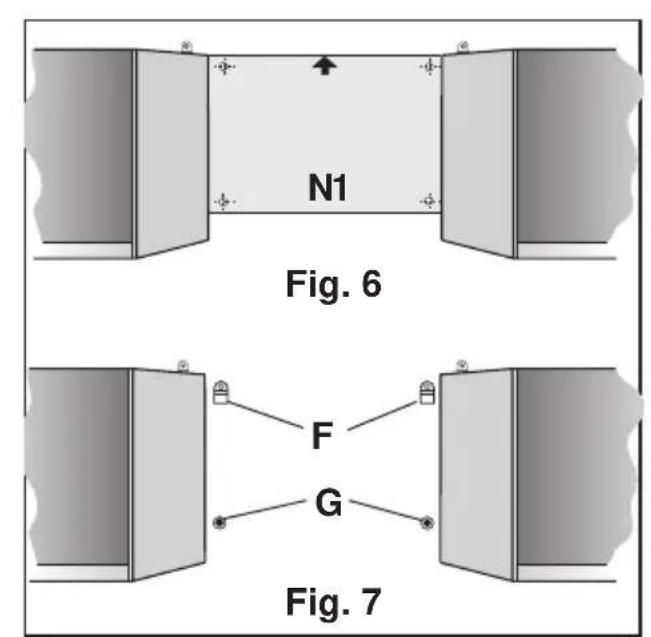

Perforare nei punti indicati (fig. 6).

Posizione i ganci F in dotazione completi di viti e blocchi nei fori superiori.

Posizione i tappi a espansione G forniti in dotazione con la cappa nei fori inferiori (fig. 7).

Fissare il telaio angolare H (usando il braccio lungo o corto, a seconda della profondità dei pensili laterali) alla parete sull'altezza giusta.

Regolare la posizione delle staffe superiore e fissare la cappa ai ganci F, controlling che si trovi all'altezza giusta (eventualmente per regolare l'altezza intervenire sulle viti L, (fig. 8).

Fissare la cappa al telaio angolare inferiore mediate le viti M.

Per un ulteriore intervento di regolazione agire sulle viti Jattraverso i fori N (fig. 8).

Fissaggio del pannello frontale

Rimuovere la griglia.

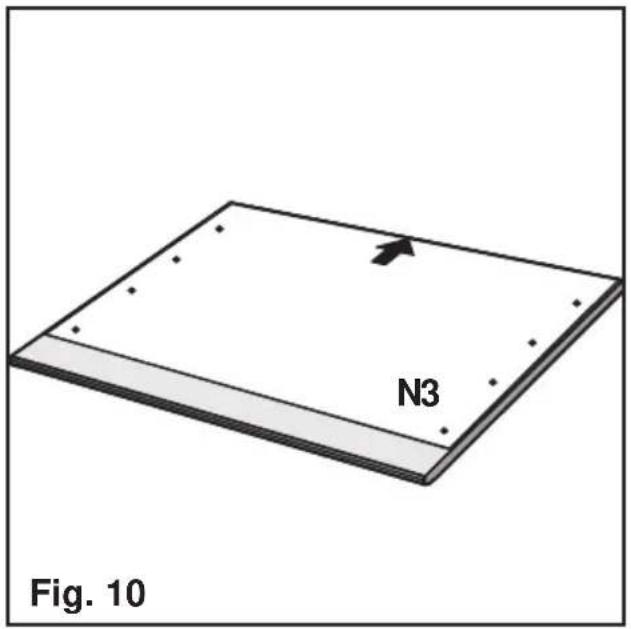

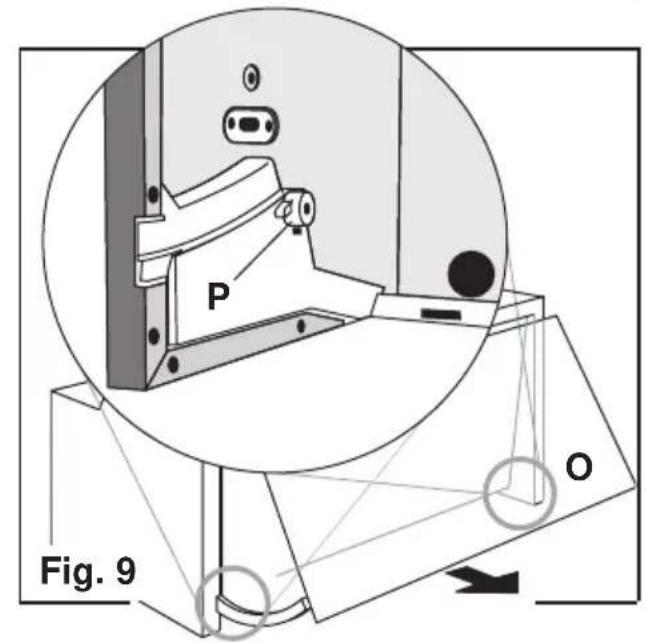

Estrarre il portello O (fig. 9) ruotando le manopole di bloccaggio posteriori P. Appicare la dima n. 3 sul lato destro del pannello frontale, tenendo presente che la freccia indica il lato superiore (fig. 10), perforare dove individato nella maschera.

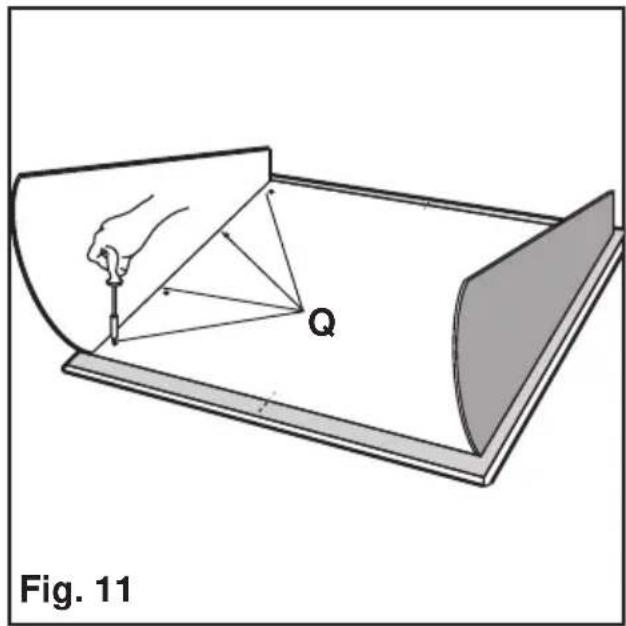

Quindi fissare il portello al pannello frontale mediate le viti Q (fig.11).

Fissaggio

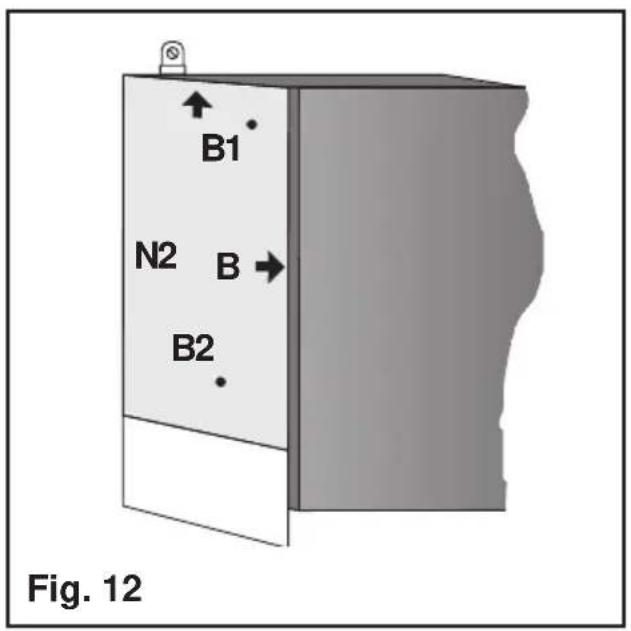

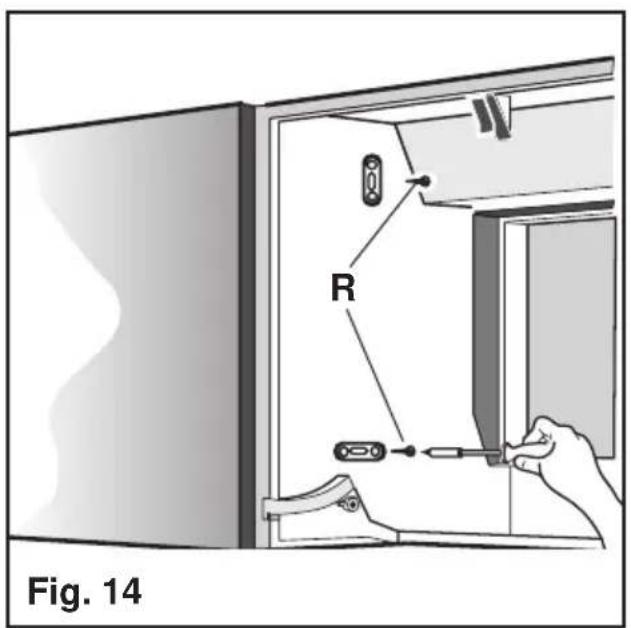

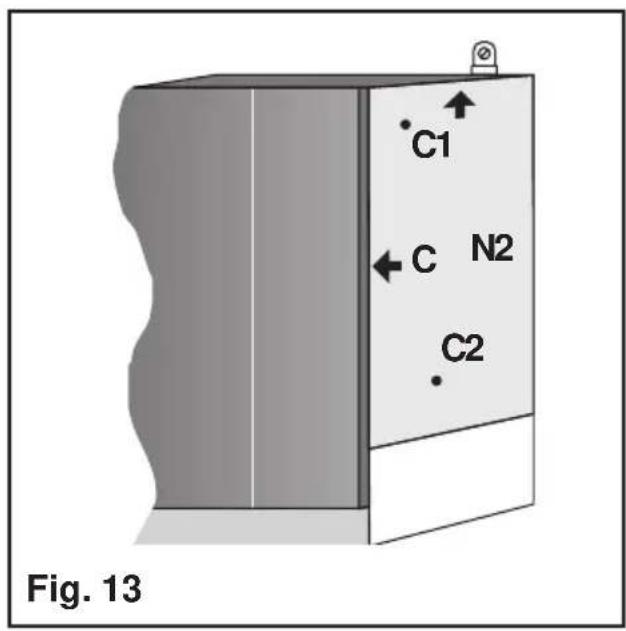

Applicare la dima n. 2 lateralmente sul pensile destro in modo che il lato B sia allineato alla parte frontale del pensile (a prescindere dallo spessore del convogliatore) ed eseguire due fori di 2,5 mm di diametro nei puniti B1 e B2 (fig. 12). Quindi applicare la stessa maschera lateralmente sul pensile sinistro, allineando il lato C con la parte frontale del pensile (a prescindere dallo spessore del convogliatore) ed eseguire due fori di 2,5 mm di diametro nei puniti C1 e C2 (fig. 13). Fissare la cappa ai pensili mediate le viti R (Fig. 14).

Ripositionare il portello, inserendolo pri

ma nelle guide superiori e poi in那一 delle inferiori, ruotare le manopole posteriori di bloccaggio P e quindi montare i filtrini metallici, eseguendo in sequenza invasions le operazioni descritte al paragrafo "versione a ricicchio interno".

Regolare il telaio angolare fissandolo bene alla parete, facendo uso delle apposite viti M (fig. 8).

Il telao angolare preve de un braccio lungo ed uno corto, che possono essere utilizzati alternativamente a seconda della profondità dei pensili.

Impiego della cappa

— La cappa è dotata di diverse velocità. Per il miglior rendimento si consiglia di utilizzato leasse velocità in condizioni normali e le alte velocità in presenza di forti odori e vapori. La cappa è dotata di un microinterrottore collegato al convogliatore: inserendo il convogliatore, i motori si spengono; extraendo il convogliatore si riattiverà la funzione precedentente impostata.

Si consiglia diMETTERE in funzione la cappa quale minuto prima di iniziare a cuocere e di lasciarla in funzione per circa 15 minuti dopo aver terminato, per garantire la scomparsa di tutti gli odori.

Attenzione

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi di apparecchi alimentati con energia diversa da quella elettrica.

• Deve ossere sempre prevista un'adeguata areazione del locale quando una cappa e apparente alimentati con energia diversa da quella elettrica vengono usati contemporaneamente.

—E' severamente vietato fare cibi alla fiamma sotto la cappa. L'impio di fiamma libera è dannoso ai filtri e cui dao dar luogo ad incendi, pertanto deve essere evitato in agli caso.

1

La frittura deve essere fattà sotto controlo onde evitare che l'olio surriscaldato prenda fuoco.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
— Si declina agli responsabilità per eventuali danni o incendi provocati all'apparecchio derivati dall'inosservanza delle suddette disposizioni.

Consigli per l'installazione e l'uso della cappa

• Nei tratti orizzontali il tubo deve ave una leggera inclinazione (10% circa) versus l'alto per convogliare agevolmente l'aria all'esterno dell'ambiente.
  Il massimo rendimento dell'apparecchio si ha in versione ad evacuatione esterna (aspirante), pertanto nel limite delle possibilità si consiglia di usare le cappe in questa versione.
  Le migliorari prestazioni si ottengono contubazioni brevi (max. 4m) a poche curve.

Manutenzione

Prima di procedere a qualsiasi operazione di manutenzione, scollegare l'apparecchio alla rete elettrica.

Filtro antigrasso

Ilaggio antigrasso ha la funzione di trattenere le particelle di grasso in sospensione.

Vi sono tre tipi diversi di filtri antigrasso:

1) Filtro sintetico - lavabile (spessore di 10 / 15mm ). In caso di normale uso domestico, il Filtering sintetico deve essere lavato in acqua tiepida almeno agli mese evitando di piegarli.
2) Filtrin carta speciale - non lavabile (spessore di circa 1 mm con strisce rosa in diagonale). Il filtro devese essere sostituito quando le strisce diventano

visibiliattraversoiforidella griglia.

3) Filtri in strati di alluminio stirato: devono essere lavati in lavastoviglie o in acqua calda o almeno una volta al mese in caso di uso normale o ad intervalli più o meno frequenti, a seconda della frequenza e intensità d'uso dell'apparecchio.

Attendere che il filtrso sia ben asciutto prima di rimontarlo.

Per estrarre i filtri antigrasso, procedere come segue:

Per estrarre ilhetto procedere come segue:

a) Rimuovere la griglia (fig. 3)

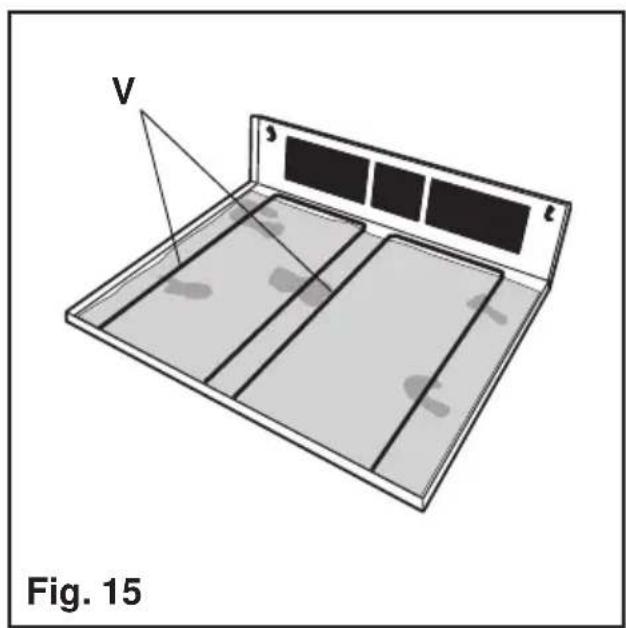

b) Estrarre ilhettoo after rimioso i fermagli a V (fig. 15).
c) E' consigliabile pulire la griglia ad agli lavaggio del filtr.
d) Assicurarsi che la griglia sia completeness alla nutta prima di rimontarla.

Filtro al carbone attivo

Ilaggio al carbone attivo ha la funzione di trattenere gli odori presenti nel flusso d'aria che liattraversa.

Non più essere lavato né rigenerato.

Sostituirlogniquattro mesi.

Per smontare i filtri al carbonefare riferimento alla descrizione al paragrafo "Versione con ricircolo interno".

Attenzione

Il mancato rispetto delle norme di pulizia dell'apparecchio, di sostituzione e pulizia dei filtri cui po causare degli incendi. Raccomandiamo quando di osservare le presenti istruzioni.

Sostituzione di una lampada

Scollegare l'apparecchio alla rete elettrica. Rimuovere i filtri metallici.

Per l'illuminazione utilizzare una normale lampada in commercio da 40 W (E 14).

— Prima di richiedere l'intervento dell'assistenza tecnica se la lampadina non si accende, assicurarsi che la stessa sia montata bene.

Pulizia

Per pulire l'esterno della cappa utilizzato un panno inumidito con detersivo liquido neutro o con alcool denaturato. Non utilizzato prodotti contenti abrasivi.
