MANUALE UTENTE AFB 900 WHIRLPOOL

• AVVERTENZA: per evitare rischi dovuti a instabilità, posizionare o fissare l'apparecchio rispettando le istruzioni del produttore.

• AVVERTENZA: mantenere le feritoie di ventilazione dell’apparecchio libere da ostruzioni.

• AVVERTENZA: non danneggiare i tubi del circuito refrigerante dell'apparecchio.

• AVVERTENZA: non usare dispositivi meccanici, elettrici o chimici per accelerare il processo di sbrinamento diversi d a quelli raccomandati dal produttore.

• AVVERTENZA: non usare o introdurre apparecchiature elettriche all'interno degli scomparti dell'apparecchio se queste non sono del tipo espressamente autorizzato dal produttore.

• AVVERTENZA: i produttori di ghiaccio e/o i distributori di acqua non collegati direttamente all'utenza idrica devono essere riempiti solo con acqua potabile. Informazioni: questo apparecchio è privo d i CFC. Il circuito refrigerante contiene R134a (HFC) o R600a (HC), vedere la targhetta di matricola posta all’interno dell’apparecchio.

• Apparecchi con isobutano (R600a): l'isobutano è un gas naturale senza effetti nocivi sull'ambiente, tuttavia è infiammabile. È quindi indispensabile assicurarsi che i tubi del circuito refrigerante non siano danneggiati. Prestare particolare attenzione in caso di tubi danneggia ti quando si svuota il circuito refrigerante.

• Questo prodotto potrebbe contenere gas serra fluorurati trattati nel Protocollo di Kyoto; il gas refrigerante è contenuto in un sistema sigillato ermeticamente. Gas refrigerante: R134a ha un potenziale di riscaldamento globale (GWP) di 1.300.

• Il c-pentano è utilizzato come agente dilatante nella schiuma isolante ed è un gas infiammabile. Prestare particolare atte nzione nelle operazioni di smaltimento.

• L'apparecchio è destinato all'utilizzo domestico e ad analoghe applicazioni quali - aree di cucina per il personale di negozi, uffici e altri contesti lavorativi; - agriturismi e alberghi, motel e altre strutture residenziali; - bed and breakfast; - catering e analoghe attività che non prevedono vendita al dettaglio.

• Non conservare all'interno dell'apparecchio sostanze esplo sive quali bombolette spray con propellente infiammabile.

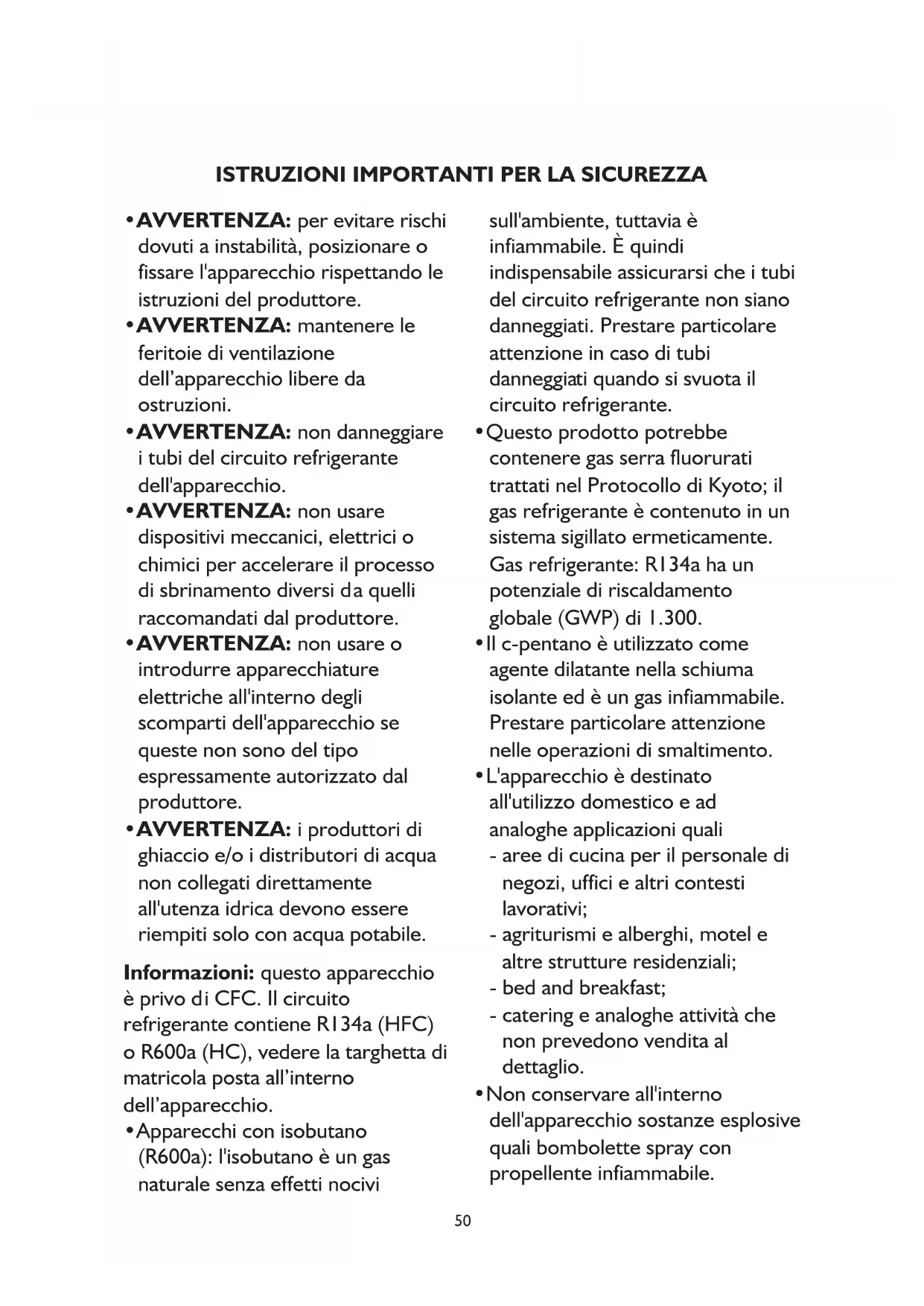

ISTRUZIONI IMPORTANTI PER LA SICUREZZA51

• Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con esperienza e conoscenza inadeguate solo se sorvegliati o se hanno ricevuto istruzioni sull'utilizzo sicuro dell'apparecchio e ne comprendono i rischi.

• La pulizia e la manutenzione non devono essere effettuate da bambini senza la supervisione di un adulto.

• Contr ollare che i bambini non giochino con l'apparecchio, per evitare il rischio di intrappolamento e soffocamento all'interno dell'apparecchio.

• Deve essere possibile scollegare l'apparecchio dalla rete elettrica disinserendo la spina, se questa è accessibile, o tramite un interruttore multipolare accessibile installato a monte della presa e conforme ai requisiti di sicurezza locali.

• Inserire la spina dell'apparecchio

una presa dotata di messa a terra: l'apparecchio deve essere collegato correttamente a un sistema di messa a terra omologato.

• Non usare adattatori singoli/multipli o prolunghe.

• Durante l'installazione, assicurarsi che l'apparecchio non danneggi il cavo di alimentazione.

• Non tirare il cavo di alimentazione dell'apparecchio.

• La movimentazione e l'installazione dell'apparecchio devono essere effettuate da due o più persone.

• Per evitare ogni pericolo, l'installazione e la manutenzione, compresa la sostituzione del cavo di alimentazione, devono essere eseguite da un tecnico specializzato, in conformità alle istruzioni del produttore e nel rispetto delle norme locali vigenti in materia di sicurezza. Non riparare né sostituire alcuna parte dell'apparecchio a meno che non sia specificamente affermato nel manuale dell'utente.52

Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo di riciclo . Per lo smaltimento seguire le normative locali. Il materiale da imballo deve essere tenuto fuori dalla portata dei bambini, in quanto potenziale fonte di pericolo.

2. Rottamazione/Smaltimento

L'apparecchio è stato realizzato con materiale riciclabile. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Assicurandosi che l'apparecchio venga smaltito in modo corretto, si contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute. Il simbolo sull'apparecchio o sulla documentazione di accompagnamento indica che questo apparecchio non deve e ssere trattato come rifiuto domestico, ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Al momento della rottamazione, rendere l'apparecchio inservibile tagliando il cavo di alimentazione e rimuovendo le porte ed i ripiani in modo che i bambini non possano accedere facilmente all'interno dell'apparecchio e rimanervi intrappola

all'interno. Rottamarlo seguendo le norme locali per lo smaltimento dei rifiuti e consegnarlo negli appositi punti di raccolta, non lasciandolo incustodito neanche per pochi giorni essendo una fonte di pericolo per i bambini. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo apparecchio, contattare l’idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il nego zio presso il quale l'apparecchio è stato acquistato. Dichiarazione di conformità

• Questo apparecchio è stato progettato per la conservazione degli alimenti ed è stato prodotto in conformità al Regolamento (CE) n. 1935/2004.

• L'apparecchio è stato progettato, fabbricato e commercializzato in conformità: - agli obiettivi di sicurezza della direttiva “Bassa Tensione” 2006/95/CE (che sostituisce la 73/23/CEE e successivi emendamenti); - ai requisiti di protezione della Direttiva “EMC” 2004/108/CE.

PRIMA DI UTILIZZARE L'APPARECCHIO

Per assicurarsi di usare al meglio l'apparecchio, leggere con attenzione le istruzioni di funzionamento in quanto contengono una descrizione del prodotto e suggerimenti utili. Conservare le presenti istruzioni per l'uso futuro.

1. Dopo avere disimballato l'apparecchio, assicurarsi

che non sia danneggiato e che la porta si chiuda correttamente. Segnalare al rivenditore gli eventuali danni entro 24 ore dalla ricezione dell'apparecchio.

2. Attendere almeno due ore prima di attivare

l'apparecchio, per dare modo al circuito refrigerante di essere perfettamente efficiente.

3. Pulire l'interno dell'apparecchio prima di utilizzarlo.

PRECAUZIONI E RACCOMANDAZIONI GENERALI

• Nello spostare l'apparecchio, fare attenzione per evitare di danneggiare i pavimenti (es. parquet).

• Accertarsi che l'apparecchio non sia vicino a fonti di calore.

• Installare e livellare l'apparecchio su un pavimento in grado di sostenerne il peso e in un ambiente adatto alle sue dimensioni e al suo utilizzo.

• L'apparecchio è predisposto per il funzionamento in ambienti in cui la temperatura sia compresa nei seguenti intervalli, a seconda della classe climatica riportata sulla targhetta. L'apparecchio potrebbe non funzionare correttamente se lasciato per un lungo periodo ad una temperatura superiore o inferiore all'intervallo previsto.

• Assicurarsi che la tensione elettrica indicata sulla targhetta di matricola dell'apparecchio corrisponda a quella della propria abitazione. Classe climatica Temp. amb. (°C) SN Da 10 a 32 N Da 16 a 32 ST Da 16 a 38 T Da 16 a 4353

CONSIGLI PER IL RISPARMIO ENERGETICO

• Installare l'apparecchio in un locale asciutto e ben ventilato, lontano da fonti di calore (radiatore, piano di cottura e così via) e in una posizione non esposta direttamente alla luce del sole. Se necessario, utilizzare un pannello isolante.

• Per garantire un'adeguata ventilazione, seguire le istruzioni di installazione.

• Una ventilazione insufficiente sul retro dell'apparecchio provoca un aumento del consumo energetico e una riduzione dell'efficienza del raffreddamento.

• Le temperature interne dell'apparecchio dipendono dalla temperatura ambiente, dalla frequenza di apertura delle porte e dal punto in cui viene collocato l'apparecchio. Questi fattori devono essere presi in considerazione quando si imposta il termostato.

• Fare raffreddare alimenti e bevande calde prima di introdurli nell'apparecchio.

• Non ostruire la ventola (se presente) con alimenti.

• Dopo avere introdotto gli alimenti, assicurarsi che le porte dei comparti chiudano bene, in particolare la porta del comparto congelatore.

• Ridurre allo stretto necessario l'apertura delle porte.

• Per scongelare prodotti surgelati, collocarli nel comparto frigorifero. La bassa temperatura dei prodotti surgelati raffredda gli a limenti nel comparto frigorifero.

• Gli apparecchi possono essere dotati di comparti speciali (comparto cibi freschi, comparto zero gradi, ecc.). Se non altrimenti indicato nel libretto specifico del prodotto, possono essere rimossi senza compromettere le prestazioni corrispondenti.

• Il posizionamento dei ripiani nel frigorifero non ha effetto sull'efficiente utilizzo dell'energia. Collocare gli alim enti sui ripiani in maniera da assicurare un'appropriata circolazione dell'aria (gli alimenti non devono essere a contatto tra di loro e non devono essere a contatto con la parete posteriore interna).

• È possibile aumentare la capacità di conservazione dei cibi congelati rimuovendo i cestelli e, se presente, il ripiano Stop Frost mantenendo invariato il consumo energetico.

• Sostituire non appena possibile le guarnizioni danneggiate.

• I prodotti di classe energetica alta sono dotati di motori ad alta efficienza che rimangono operativi più a lungo consumando meno energia elettrica. Se il motore continua a funzionare per periodi prolungati, ciò non deve essere considerato un'anomalia. USO SICURO

• Non conservare o usare benzina, gas o liquidi infiammabili nelle vicinanze dell'apparecchio o di altri elettrodomestici. I vapori possono causare incendi o esplosioni.

• Non ingerire il liquido (atossico) contenuto negli accumulatori di freddo (in alcuni modelli).

• Non mangiare cubetti di ghiaccio o ghiaccioli subito dopo averli tolti dal congelatore poiché potrebbero causare bruciature da freddo.

• Per i prodotti che prevedono l'uso di un filtro aria all'interno di un coperchio ventola accessibile, il filtro deve essere s empre in posizione quando il frigorifero è in funzione.

• Prima di qualsiasi operazione di manutenzione o pulizia, disinserire la spina dalla presa di corrente o scollegare l'alimentazione.

• Utilizzare il comparto frigorifero solo per la conservazione di alimenti freschi e il comparto congelatore solo per la conservazione di alimenti congelati, per la congelazione di cibi freschi e per la produzione di cubetti di ghiaccio.

• Non conservare nel comparto congelatore alimenti liquidi in contenitori di vetro, perché questi potrebbero rompersi.

• Non conservare alimenti senza confezione a contatto diretto con le superfici del frigorifero o del congelatore.

• “La lampada utilizzata nell'apparecchio è progettata specificatamente per gli elettrodomestici e non è adatta per l'illuminazione domestica (CE N. 244/2009).”

l produttore declina ogni responsabilità per lesioni a persone o animali o danni alla proprietà dovuti al mancato rispetto delle precauzioni e dei suggerimenti sopra elencati.54 In questo congelatore possono essere conservati alimenti già congelati ed essere congelati alimenti freschi. Sulla targhetta matricola dell'apparecchio è indicata la quantità in kg di alimenti freschi che possono essere congelati nell'arco di 24 ore. Il congelatore funziona a temperatura ambiente tra +10° C e +38° C. Le prestazioni ottimali si ottengono con temperature comprese fra +16° C e +38°

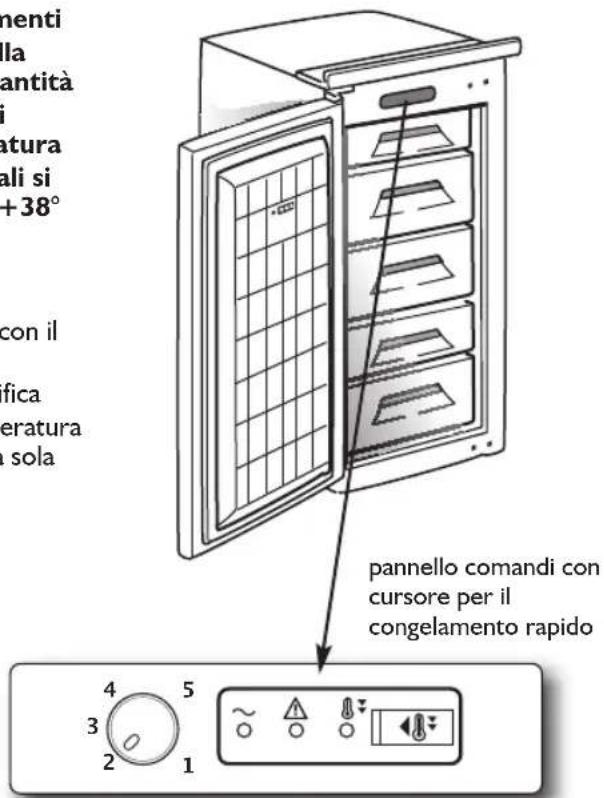

Mess a i n funzione del congelatore

• Non occorre impostare la temperatura del congelatore con il termostato poiché è già stata pre-regolata in fabbrica.

• Inserire la spina. Si accenderà l'indicatore verde che significa prodotto acceso e l'indicatore rosso, che significa temperatura insufficiente nel vano congelatore; la spia si spegnerà da sola dopo alcuni minuti. Regolazione del termostato Per mezzo della mano pola di regolazione è possibile scegliere la temperatura del comparto congelatore: 1 = Minimo raffreddamento 5 = Massimo raffreddamento Le regolazioni termostatiche del congelatore sono suscettibili di variazioni in rapporto alla temperatura ambiente, alla frequenza di apertura della porta ed alla quantità di alimenti da congelare. Consigliamo, pertanto, da prima, una regolazione sui valori intermedi di 2

Funzione delle spie La spia verde indica se l'apparecchio è in funzione. La spia rossa (e per alcuni modelli anche l'avvisatore acustico) indica che nell'apparecchio non è presente una temperatura ideale per la conservazione degli alimenti. Questo avviene:

• Durante la messa in funzione del prodotto.

• Al riavviamento dopo lo sbrinamento e la pulizia del comparto.

• Quando vengono immessi troppi alimen ti d a congelare.

• Quando la porta non è chiusa ermeticamente.

• Quando l'impianto di raffreddamento è difettoso (vedi "Guida ricerca guasti").

• Quando il termostato viene regolato su valori più alti (temperature più basse). La spia gialla indica l'attivazione del congelamento rapido. Attivazione del congelamento rapido Per congelare la massima quantità possibile, azionare l'interruttore di congelamento r apid o 24 ore prima di inserire gli alimenti. La quantità massima consigliata è riportata sulla targhetta matricola, posta all'interno dell'apparecchio. Introducendo i cibi da congelare, la spia di segnalazione rossa si potrebbe illuminare, fino a quando viene raggiunta la temperatura necessaria. Una volta trascorse le 24 ore dall'inserimento dei cibi da congelare, disinserire l'interruttore di congelam ento rapido. Consigli per il congelamento e la conservazione degli alimenti freschi

• Avvolgere e sigillare gli alimenti freschi da congelare in: fogli di alluminio, pellicola trasparente, imballi impermeabili di plastica, contenitori di polietilene con coperchi, contenitori da congelare purché idonei per alimenti da congelare.

• Gli alimenti (ad eccezione della carne, vedere sotto) devono essere freschi, maturi e della migliore qualità. Solo in questo modo si ottengono ottimi prodotti congelati.

• Verdura fresca e frutta devono essere congelate per quanto possibile subito dopo la raccolta, per poter mantenere le sostanze nutritive, la struttura, la consistenza, il colore ed il gusto. Far frollare per un periodo sufficienteme nte lungo carne e selvaggina prima di congelarle. Nota:

• Lasciar sempre raffreddare gli alimenti caldi prima di introdurli nel congelatore.

• Consumare immediatamente alimenti scongelati o parzialmente scongelati, ossia non congelarli di nuovo eccetto nel caso in cui l'alimento scongelato venga utilizzato per preparare un piatto pronto. Una volta cotto, l'alimento scongelato può essere di nuovo congelat

ongelamento e conservazione degli alimenti

• Collocare gli alimenti da congelare nei primi due cestelli superiori. Importante: Per i mesi di conservazione degli alimenti freschi congelati attenersi alla tabella qui a fianco. Classificazione degli alimenti congelati Riporre e classificare i prodotti congelati nei cassetti (cestelli). Utilizzare il calendario di conservazione che consente un consumo puntu ale secondo le scadenze degli alimenti. Nota per il controllo degli alimenti congelati Inserire un termometro per le basse temperature tra gli alimenti congelati per controllarne la temperatura. Ponendolo sul prodotto congelato verrebbe determinata la temperatura dell'aria che non corrisponde a quella del prodotto stesso. Consigli per la conservazione degli alimenti surgelati Al momento dell'acquisto di a lim enti surgelati, accertarsi che:

• L'imballo o il pacchetto siano intatti, poiché l'alimento può deteriorarsi. Se un pacchetto è gonfio o presenta delle macchie di umido, non è stato conservato nelle condizioni ottimali e può avere subìto un inizio di scongelamento.

• Acquistare gli alimenti surgelati per ultimi e usare borse termiche per il trasporto.

• Appena a casa riporre immediatamente gli alimenti

urgelati nel congelatore.

• Non ricongelare gli alimenti parzialmente scongelati, ma consumarli entro 24 ore.

• Evitare o ridurre al minimo le variazioni di temperatura. Rispettare la data di scadenza riportata sulla confezione.

• Seguire sempre le istruzioni sull'imballo per la conservazione degli alimenti congelati. Rimozione dei cestelli

• Tirare i cestelli verso l'esterno fino a battuta, sollevarli le gge rmente ed estrarli. Nota sulla capacità utile La capacità utile è stata calcolata senza i quattro cestelli superiori. Il congelatore può essere utilizzato anche senza i cestelli, al fine di ottenere un volume maggiore, ad es. per congelare pollame o simili. Produzione di cubetti di ghiaccio

• Riempire di acqua per 2/3 la bacinella per ghiaccio e riporla nella vaschetta o in un cestello.

anico di un cucchiaio per staccare la bacinella, eventualmente attaccata al fondo del congelatore. Non utilizzare oggetti appuntiti o taglienti.

• Per facilitare la rimozione dei cubetti di ghiaccio dalla bacinella, fletterla leggermente. Nota: Se la porta del congelatore non si riapre subito dopo averla chiusa, si prega di attendere due o tre minuti, per consentire la compensazione della depressione formata si. Spegnimento del congelatore

• Togliere la spina. La spia verde di funzionamento si spegne, come pure tutte le altre spie, se accese. MESI CIBI56 Prima di eseguire qualsiasi operazione di manutenzione o pulizia, togliere la spina dalla presa di corrente o comunque disinserire l'apparecchio della rete elettrica. Suggeriamo di sbrinare il congelatore 1 o 2 volte l'anno o quando la formazione di ghiaccio sulle pareti raggiunge i 3 mm di spessore. Si consiglia di effettuare lo sbrinamento quando le scorte sono minime.

• Se nel congelatore sono ancora p resenti alimenti surgelati, inserire l'interruttore di congelamento rapido alcune ore prima di procedere allo sbrinamento, al fine di raffreddare ulteriormente gli alimenti.

• Aprire la porta e rimuovere tutti gli alimenti avvolgendoli in fogli di giornale a stretto contatto fra loro e riporli in un luogo molto fresco o in una borsa termica.

• Scollegare il congelatore dalla rete elettrica.

• Lasciare aperta la porta del congelatore per permettere lo scioglimento del ghiaccio.

• Estrarre lo scolo per l'acqua di sbrinamento e sistemare una bacinella sotto lo scarico.

• Pulire le pareti interne del congelatore con una spugna imbevuta in una soluzione di acqua tiepida e/o detergente neutro. Non utilizzare sostanze abrasive.

• Risciacquare e asciugare con cura.

• Chiudere il congelatore e inserire la funzione di congelamento rapido. Sistemare gli alimenti e dopo alcune ore disinserire il congelamento rapido. Per assenze prolungate

• Svuotare il congelatore.

• Disinserire il congelatore dalla rete elettrica.

• Sbrinare e pulire l'interno.

• Lasciare aperta la porta per impedire la formazione di cattivi odori. Guarnizione della porta

• Pulire di tanto in tanto la guarnizione della porta con acqua e quindi strofinare a fondo per asciugare. Non trattare mai con olio o grasso. Importante

• Accertarsi che le fessure di ventilazione e sfiato siano libere in modo da permettere una regolare circolazione dell'aria.

COME SBRINARE E PULIRE

IL CONGELATORE Pulire periodicamente con un aspirapolvere o con una spazzola il condensatore situato nella parte posteriore dell'apparecchio. Per assenze prolungate

• Svuotare il congelatore.

• Disinserire il congelatore dalla rete elettrica.

• Sbrinare e pulire l'interno.

• Lasciare aperta la porta per impedire la formazione di cattivi odori e per eliminare l'umidità interna.

PULIZIA E MANUTENZIONE57

1. L'apparecchio non funziona.

• C'è un'interruzione di corrente?

• La spina è ben inserita nella presa di corrente?

• Il fusibile è bruciato?

• Il cavo di alimentazione è rotto?

2. La temperatura all'interno dei comparti non è sufficientemente fredda.

• Le porte chiudono correttamente?

• L'apparecchio è installato vicino ad una sorgente di calore?

• Il termostato è sulla posizione corretta?

• La circolazione d ell'aria è ostruita?

3. La temperatura all'interno del congelatore è troppo fredda.

• Il termostato è regolato sulla posizione corretta?

4. Presenza di acqua sul fondo del congelatore.

• Avete pulito bene il congelatore prima di riavviarlo?

• Il prodotto è collegato ed è correttamente in funzione?

• La porta è stata chiusa correttamente?

5. Le spie di controllo gialla, rossa e verde non si accendono. V

erificare pr ima il punto 1, quindi rivolgersi al Servizio Assistenza Tecnica.

• La messa in funzione è stata effettuata in modo corretto?

• Sono stati congelati troppi alimenti in una sola volta?

• La porta è perfettamente chiusa?

• Il congelatore è difettoso?

• Il termostato è regolato su una posizione troppo alta? Note:

• Se il bordo anteriore del mobile è caldo, non è un difetto, ma previene la formazione di condensa.

• Rumori di gorgoglio e soffi di espansioni, derivanti dal circuito refrigerante, sono da considerarsi normali.

GUIDA RICERCA GUASTI

Prima di contattare il Servizio Assistenza:

1. Verificare se non è possibile eliminare da soli i

guasti (vedere "Guida ricerca guasti").

2. Riavviare l'apparecchio per accertarsi che

l'inconveniente sia stato ovviato. Se il risultato è negativo, disinserire nuovamente l'apparecchio e ripetere l'operazione dopo un'ora.

3. Se il risultato è ancora negativo, contattare il

Servizio Assistenza. Comunicare:

• il numero Service (la cifra che si trova dopo la parola SERVICE, sulla targhetta matricola),

• il Vostro indirizzo completo,

• il Vostro numero e prefisso telefonico. Nota: La reversibilità delle porte de ll'apparecchio se effettuata dal Servizio Assistenza tecnica non è considerato intervento di garanzia.

SERVIZIO ASSISTENZA TECNICA58

• Installare il congelatore lontano da fonti di calore. L'installazione in un ambiente caldo, l'esposizione diretta ai raggi solari o la collocazione dell'apparecchio nelle vicinanze di una fonte di calore (caloriferi, fornelli), aumentano il consumo di corrente e dovrebbero essere evitate.

• Qualora non fosse possibile fare ciò, è necessario rispettare e seguenti distanze minime: - 30 cm da cucine a carbone o petrolio - 3 cm da cucine elettriche.

• Posizionarlo in luogo asciutto e ben aerato.

• Pulire l'interno (vedere la sezione "Come sbrinare e pulire il congelatore").

• Controllare la tenuta della guarnizione della porta, in particolare dopo il montaggio e l'eventuale modifica del lato di apertura della porta. Collegamento elettrico

• I collegamenti elettrici devono essere conformi alle normative locali.

• I dati relativi alla tensione e alla potenza assorbita sono riportati sulla targhetta matricola, posta all'interno dell'apparecchio.

• La messa a terra dell'apparecchio è obbligatoria a termini di legge. Il fabbricante declina ogni responsabilità per eventuali danni subiti da persone, animali o cose, derivanti dalla mancata osservanza delle norme indicate.

• Se la spina e la presa non sono dello stesso tipo, f

sostituire la presa da un tecnico qualificato.

• Non usare prolunghe o adattatori multipli. Scollegamento elettrico

• Deve essere possibile o disinserendo la spina o tramite un interruttore bipolare posto a monte della presa. Reversibilità porta

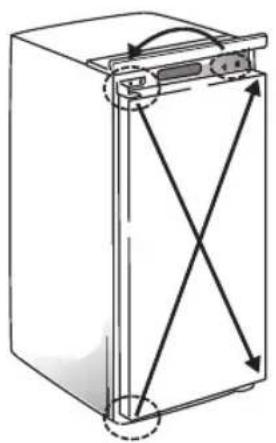

1) Svitare le due viti della cerniera superiore (sinistra o destra)

2) Togliere la cerniera superiore

3) Togliere la porta

4) Svitare le due viti della cerniera inferiore (sinistra o destra)

5) Riposizionare i due tappini superiori sul lato opposto

6) Riposizionare i due tappini inferiori sul lato opposto

7) Riposizionare la cerniera superiore sul lato inferiore opposto

8) Posizionare la porta sul perno della cerniera inferiore

9) Riposizionare la cerniera inferiore sul lato opposto superiore

10) Avvitare le due cerniere

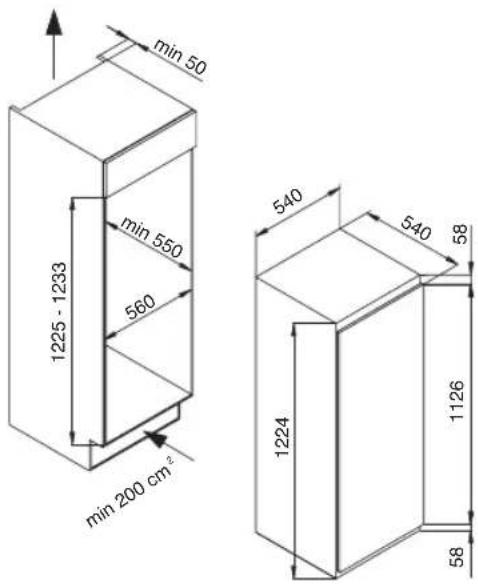

È necessario un cacciavite ad intaglio. INSTALLAZIONE min 200 cm
