MANUALE UTENTE 2.38 E Wolf Garten

1 Interrutore per avviare
2 Archi di azionamento (2.40 EA)
3 Morsetto cavo
4 Regolazione profondità di lavoro
5 Raccoglierba
6 Archi di sicurezza
7 Portacavo
8 Deflettore
9 Regolazione dell'altezza di taglio

10 Indicator dell' altezza

GB

1 Comutator pornit/oprit

Congratulazione	19
Dati tecnici	19
Indicazioni di sicurezza	20
Montaggio	21
Messa in opera	21
Manutenzione	21
Interventi di riparazione	22
Ricambi	22
Condizioni di garanzia	22
Dichiarazione di Conformità	88

NL - Inhoud

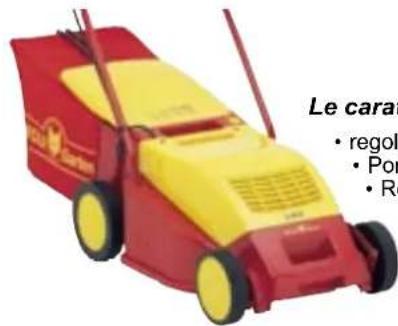

Complimenti per aver scelto un tosaerba WOLF

Leggere attentamente le istruzioni per l'uso e familiarizzare con gli elementi di comando e con il coretto utilizzo dell'apparecchio. L'utente è responsabile degli incidenti causati ad altre persone o alla loro proprietà. Osservare le idicazioni, le spiegazioni e le prescrizioni.

Non lasciare mai bambini o altre persone che non conoscono le istruzioni per l'uso nei pressi della falciatrice. Non è consentito a persone al di sotto dei 16 anni di utilizzare questo apparecchio.

Le carat • regol • Por • Re

Le caratteristiche della dotazione in sintesi

• regolazione centralizzata dell'altezza di taglio
  Portacavo
• Regolazione profondità di lavoro
  • Raccoglierba
• materiali di prima qualità, lavorazione eccellente e Design attraente

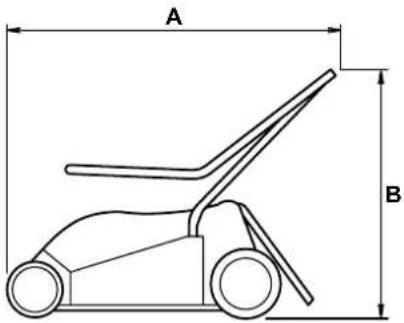

Dati tecnici

A B

Ci riserviamo pertanto eventuali modifiche tecnici dovute all'ulteriore sviluppo dei nostri prodotti

D Misuratione della rumorosità all'altezza dell'orecchio dell'utente eseguita in conformità alla norma EN 836.
E Vibrazioni misurate sul manubrio di guida, con utente, in conformità a EN 1033, EN 836. L'accelerazione ponderata tipica è di:

2.38 E 2.40 E 2.40 EA

Typ 4961 ... 4961 ... 4965 ...
A 92 cm 92 cm 92 cm
B 71 cm 71 cm 71 cm
C 45 cm 45 cm 45 cm
D	LP 80 dB (A)	LP 80 dB (A)	LP 80 dB (A)
E	a_hw 3 m/s^2	a_hw 3 m/s^2	a_hw 3 m/s^2
Potenza	1200 W	1200 W	1200 W
Corrente normale	6,1 A	6,1 A	6,1 A
Condensatore	20 μF	20 μF	20 μF
Tensione	230 VAC	230 VAC	230 VAC
Trasmissione a ruote	---	---	3,5 km/h
Sacco di raccolta	55 l	55 l	55 l
Larghezza di taglio	38 cm 40 cm 40 cm
Altezza di taglio	2,5 - 7,2 cm	2,5 - 7,2 cm	2,5 - 7,2 cm
Peso	21 kg	21 kg	23 kg

Legenda simboli

Attenzione! Prima dell'uso leggere istruzioni!

Allontanare le per-sone dalla zona di pericolo!

Attenzione! - Lame da taglio affiliate - staccare la spina prima di qualsiasi intervento di manutenzione ed in presenza di danni alla linea.

Tenere lontani i cavi collegamento dall'utensile da taglio!

Dati generali

• Questo tosaerba è previsto per la cura di superfici erbose e prati per uso privato. Per evitare la messa in pericolo fisica dell'operatore o di altre persone, il tosaerba non può essere impiegato per scopi diversi da quelli di destinazione.
• Non falciare mai nelle immediate vicinanze di persone, in particolare bambini e animali.
• Falciare soltanto di giorno o con una illuminazione artificiale adeguata.

Prima della falciatura

• Non falciare mai, senza essersi prima infilati calzature e calzoni lunghi. Non falciare mai a piedi nudi o se si sono calzati sandali leggeri.
• Esaminare il terreno, su cui si impiega la macchina ed eliminare tutti gli oggetti, che possono essere raccolti ed eliminati.
• Controllare il cavo installato all'esterno dell'apparecchio ed appurare l'eventuale esistenza di un danneggiamento ed invecchiamento (fragilità) del cavo di collegamento. Utilizzare soltanto con condizioni a perfetta regola d'arte.
• Fare eseguire le riparazioni sul cavo soltanto da uno specialista.
• Controllare di frequente l'usura e le deformazioni del dispositivo raccoglierba.
• Prima dell'utilizzo (controllo a vista) controllare, se gli strumenti da taglio e i loro mezzi di fissaggio sono spuntati o danneggiati. Sostituire la serie completa di strumenti da taglio

Cavi

• Lavorare soltanto con cavi di sicurezza. Come cavo di collegamento si dovranno utilizzare soltanto cavi, che non siano più leggeri dei cavi flessibili in gomma HO7 RN-F con una sezione minima di 3x1,5 mm ^2 . La lunghezza massima non dovrebbe superare i 25 m.
• Spine e giunti dovranno essere protetti dagli spruzzi d'acqua.
• Utilizzare un interruttore di sicurezza per correnti di guasto (RCD) con una corrente di dispersione non superiore a 30 mA.
• Fissare il cavo di collegamento sullo scarico della trazione. Non far sfregare su bordi, oggetti appuntiti o taglienti. Non schiacciare i cavi attraverso le fessure di porte o finestre. I dispositivi elettrici non devono essere tolti o cavallottati (per es. per attaccare la leva del cambio all'asta dell'impugnatura)

Per la falciatura

- Non inclinare l'apparecchio, quando si accende il motore, a meno che l'apparecchio debba essere inclinato per l'avviamento. In tal caso non inclinare l'apparecchio più di quanto sia assolutamente necessario e sollevare soltanto la parte, che è distante dall'operatore. Verificare sempre che le due mani si trovino in posizione di lavoro, prima di ricollocare l'apparecchio sul terreno.

• Attenzione, pericolo! Lo strumento da taglio continua a funzionare!
• Osservare la distanza di sicurezza prescritta dall'asta dell'impugnatura.
• Accendere il motore soltanto, quando i Vostri piedi sono ad una distanza di sicurezza dagli strumenti da taglio.
• Prestare attenzione che ci sia un appoggio sicuro, in particolare lungo i pendii. Non correre mai, procedere tranquillamente.
• Lungo i pendii falciare sempre trasversalmente rispetto alla pendenza, non verso l'alto o il basso.
• Sui pendii si dovrà prestare particolare attenzione, se si cambia direzione.
  • Non falciare su pendii ripidi.
• Occorre essere particolarmente prudenti, quando si falcia all'indietro e si tira verso di sé il tosaerba.
• Spegnere il tosaerba, se si desidera inclinarlo, farlo marciare
  a vuoto o trasportarlo, per es. da/verso il prato o su strada.
• Non utilizzare mai l'apparecchio con dispositivi di protezione danneggiati o dispositivi di sicurezza mancanti come dispositivi di deviazione e/o raccoglierba.
• Prestare particolare attenzione a non afferrare le lame, mentre lavorano.
• Non portare mai mani o piedi in vicinanza delle parti rotanti.
  Non intrattenersi davanti all'apertura di scarico dell'erba.
• Non sollevare o portare mai un tosaerba con motore funzionante.
• Non aprire mai la serranda di protezione, quando il motore è ancora in funzione.
• Prima di togliere il dispositivo raccoglierba: spegnere il motore e attendere l'arresto dello strumento da taglio. Dopo lo svuotamento fissare in modo accurato il dispositivo raccoglierba.
• Non marciare mai con motore in funzione sopra la ghiaia - pericolo di lancio di pietrisco!
• Dove possibile, non falciare nell'erba bagnata.
• Spegnere l'apparecchio, staccare la spina e aspettare che l'apparecchio si arresti, se si vuole per es.
  a) lasciare il tosaerba
  b) sbloccare una lama bloccata
  c) controllare, pulire l'apparecchio e poi lavorarci sopra
  d) controllare eventuali danneggiamenti dell'apparecchio, se si sono incontrati corpi estranei ed eseguire le riparazioni necessarie.
  e se il tosaerba vibra molto a causa dello squilibrio (spegnere subito e cercare la causa).
  f) se si vuole eseguire lavori di regolazione o pulitura.
  g) controllare, se i cavi di collegamento sono attorcigliati o danneggiati.
• Se il tosaerba ha una trasmissione a ruota, non dovrà essere avviato contemporaneamente con il motore.
• Se il cavo di collegamento viene danneggiato durante l'uso, deve essere subito staccato dalla rete. Non entrare in contatto con il cavo, prima che sia staccato dalla rete.
• Eseguire i lavori di manutenzione e pulitura soltanto a motore fermo e con spina staccata dalla rete.
• Non spruzzare l'apparecchio con acqua - in particolare con alta pressione.
• Controllare regolarmente l'accoppiamento preciso di tutte le viti e dadi visibili, in particolare della barra di taglio e serrare.
• Attenzione! Fare eseguire sempre il cambio delle lame o la loro riaffilatura da una officina specializzata, dato che dopo l'allentamento dei pezzi si dovrà eseguire il controllo dello squilibrio secondo le norme di sicurezza corrispondenti.
• Utilizzare soltanto ricambi originali WOLF, altrimenti non si avrà alcuna garanzia che il tosaerba soddisfi le norme di sicurezza.
• Non depositare il tosaerba in locali umidi.
• Per motivi di sicurezza sostituire le parti usurate o danneggiate.

La manutenzione

Montaggio

Fissaggion del manico A B C D

ATTENZIONE! Nel piegare l'impugnatura il cavo non deve essere schiacciato.

Vedere illustrazioni

Messa in opera

Tempo d'esercizio

Si prega di osservare le prescrizioni vigenti nei singoli stati.

Guidare il cavo nello scarico della trazione K

Si prega di guidare il cavo in base al grafico nello scarico della trazione.

Appendere il sacco per la raccolta L

Soltanto con motore spento e utensile di taglio fermo.

1. Sollevare la copertura di protezione.
2. Appendere il sacco per la raccolta al gancio che si trova nella cavità dell'intelaiatura (vedere freccia).
3. Collocare la copertura di protezione.

Aggiustaggio dell'altezza di tosatura M

Solo a motore spento e lame ferme terme.

1. Premere il pulsante (1).
2. Premere leggermente l'apparecchio all'ingiù oppure alzarlo sino a che, si avrà l'altezza desiderata di tosatura (2). Poi lasciare il pulsante.

Altezza di taglio

Tagliare possibilmente su prato asciutto per non danneggiare la cotica erbosa. In caso di prato umido ed erba alta, tagliare con una maggiore altezza di taglio. Di regola si tosa ad un'altezza di taglio di 4,0 - 5,0 cm.

Inserire la spina della corrente

(corrente alternata 230 Volt, 50 Hz)

Si potrà allacciare l'attrezzo a qualsiasi presa, purchè sia munita di una valvola di protezione di 16 Ampère (oppure di un terruttore-LS tipo B).

Avvertenza: Adoperi un apparecchio fi protezione contro la corrente di difetto (RCD) con una corrente di difetto non superiore a 30 mA.

Avviare il tagliaerba N O

• Avviare la tosaerba su superficie piana.
• Possibilmente non nell'erba alta. In questo caso inclinare leggermente come risulta dalla figura N.

Per avviare il motore O

1. Tener premuto il pulsante (1).
2. Tirare la leva (1) e lasciare il pilsante (2).

azionamento ruota, INS (soltanto 2.40 EA) O sollevare la staffa di azionamento (3).

azionamento ruota, DIS (soltanto 2.40 EA) O rilasciare la staffa di azionamento (3).

Per spegnere il motore O Lasciare la leva (2).

Svuotamento del cesto

Il cesto è da svuotare quando l'erba non viene più raccolte e resta sul terreno.

Prima estrarre assolutamente la presa della corrente.

Suggerimenti per la rasatura

• Durante la tosatura si fa seguire il cavo.
• Per non creare strisce erbose, le vie di taglio devono sempre sovrapporsi per alcuni centimetri.

Manutenzione

Pulizia

Prima estrarre assolutamente la presa della corrente. Attenzione! Non toccare le lame rotanti! Attendere il fermo.

Dopo ogni tosatura abbiate l'avvertenza di pulire la tosaerba con uno straccio oppure con uno scopino. In nessum caso usare acqua! Tenere il tosaerba in ambiente asciutto.

Accantonamento durante l'inverno

• Terminata la stagione si dorvrà pulire accuratamente la tosaerba.
• Mai spruzzare la tosaerbe con acqua, né collocarla in ambienti umidi.

Come cambiare la lama P

Prima di cambiare la lama o aggiustare l'accoppiamento o il portalama, è assolutamente necessario levare la spina dalla presa di corrente e mettere i guanti di sicurezza.

Dopo ogni Effettuare lo scambio della lama tramite la chiave da 13 mm, come dimostrato nell'illustrazione. Tensione diserraggiodel bullone da 16-18 Nm. Si prega di effettuare tali lavori con la massima accuratezza. Usare solamente pezzi di ricambio originali.

Attenzione! Fare affilare la lama solamente in un'officina specializzata, poiché si dovrà effettuare pure la verifica di squilibrio meccanico secondo le norme di sicurezza vigenti.

Impostazione del cavo Bowden della frizione Q

1. Sollevare la staffa di azionamento (1) di ca. 2 cm e bloccare
2. Allentare il controdado (2)
3. Girare a sinistra la vite di regolazione (3), in modo che le ruote motrici si blocchino durante l'arretramento della trebbiatrice
4. Serrare di nuovo a fondo il controdado (2)

Interventi di riparazione

Problema Possibi causale		Rimedio (X) :
		Officina Di assistenza WOLF	In modo autonomo
Funzionamento rumoroso, forte vibrazione dell'apparecchio	Lama danneggiataLama di fissaggio allentata	X---	---X
Il motore non funziona	Fusibile danneggiatoCavodanneggiatoAttenzione! In caso di taglio involontario del cavo, non sempre il fusibile disinserisce l'apparecchio, persino con l'adeguata protezione (16 Amp.).Mai toccare cavi tranciati o tagliati, finché la spina non è stata staccata della presa. E' vietato riparare il cavo con nastro isolante.	---X	X---
Cattiva falciatura	Lama smussataaltezza di taglio non regolata	X---	---X
Pessime prestazioni di raccolta	Lama smussataCesto raccoglierba otturatoaltezza di taglio non regolata	X---	---XX
Il motore non si mette in moto	Tirante bowden della frizione spostato --- X

In caso dubbio rivolgersi sempre ad un'officina di assistenza WOLF.
Attenzione, arrestare il tosaerba prima di ogni controllo, lavoro di pulitura o di lavori alla lama ed estrarre la chiave di accensione.

Ricambi

Articolo N° Denominazione articolo Informazione sul prodotto

4620 065 Sacco di raccolta
4961 098 VI 38 Lama di ricambio 38 cm
4961 095 VI 40 Lama di ricambio 40 cm

Fornitura attraverso il Vostro Rivenditore

Condizioni di garanzia

Custodite con cura il certificato di garanzia compilato dal venditore oppure il documento d'acquisto.

Per la durata di 24 mesi a partire dalla data d'acquisto, la Ditta Wolf-Garten presta garanzia in conformità al rispettivo stato della tecnica e allo scopo/campo d'applicazione. I diritti legali del consumatore finale non vengono compromessi mediante i criteri di garanzia di seguito elencati.

Premesse per il diritto alla garanzia di 24 mesi:

- Impiego dell'apparecchio esclusivamente per uso privato.

Nel campo industriale oppure negli esercizi di noleggio, la garanzia viene ridotta a 12 mesi.

• Uso conforme allo scopo e rispetto di tutte le avvertenze delle istruzioni sull'uso che formano parte integrante delle nostre condizioni di garanzia.
• Rispetto degli intervalli di manutenzione prescritti.
• Nessuna variazione della costruzione su propria iniziativa.
• Montaggio delle parti di ricambio originali/accessori della WOLF.

-Presentazione del documento di garanzia compilato e/o del certificato d'acquisto.

La garanzia non si estende alla normale usura delle lame, alle parti di fissaggio delle lame come ruote di frizione, cinghie trapezoidali e cinghie dentate, ruote portanti/pneumatici, filtri dell'aria, candele d'accensione e cappucci per candele. In caso di riparazioni effettuate in proprio, si estingue automaticamente ogni diritto di garanzia. I difetti e le carenze che si dovessero presentare le cui cause sono riconducibili a difetti di materiale o di produzione, vengono rimossi esclusivamente dalle nostre officine autorizzate (il venditore ha il diritto alla riparazione) oppure dal produttore stesso, se egli fosse più vicino alla Vostra sede. Sono escluse rivendicazioni non rientranti nella prestazione di garanzia. Non è ammessa una rivendicazione per la fornitura di parti di ricambio. Eventuali danni dovuti al trasporto non devono essere segnalati a noi, ma alla ditta competente per il trasporto, poichè in caso contrario i diritti all'indennizzo da parte di queste imprese decadono.

Le prestazioni in garanzia vengono rese dalle nostre officine autorizzata contrattualmente o nel caso di:

WOLF Italia S.r.l.

Via G. Galilei 5

20060 Ornago (Mi)

Tel.: ++ 39 (0 39) - 62 86 41

Fax: ++ 39 (0 39) - 6 01 02 57

E-mail: [e-mail]
