BEDIENUNGSANLEITUNG 2.38 E Wolf Garten

1x 2x	1x 1x 1x	2x 2x

A 1. 2. 3. 3.

1 Ein-/ Ausschalter
2 Antriebsbügel (2.40 EA)
3 Kabelklemme
4 Kabelknickschutz
5 Grasfangsack
6 Sicherheitsbügel
7 Kabelzugentlastung
8 Schutzklappe
9 Schnitthöheneinstellung
10 Schnitthöhenanzeige

①

Gratulation	7
Technische Daten	7
Sicherheitshinweise	8
Montage	9
Betrieb	9
Wartung	9
Beseitigung von Störungen	10
Ersatzteile	10
Garantiebedingungen	10
Konformitätserklärung	88

GB - Contents

Herzlichen Glückwunsch zum Kauf Ihres WOLF-Produkts

Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum. Beachten Sie die Hinweise, Erläuterungen und Vorschriften.

Lassen Sie nie Kinder oder andere Personen, die die Gebrauchsanweisung nicht kennen, den Rasenmäher benutzen. Jugendliche unter 16 Jahre dürfen das Gerät nicht benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

Die Aus • zent • Kal

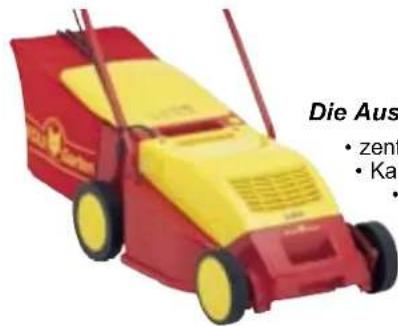

Die Ausstattungsmerkmale im Überblick

• zentrale Schnitthöheneinstellung

• Kabelzugentlastung

• Kabelknickschutz

• leicht zu leerender, geräumiger Fangsack
• hochwertige Materialien, ausgezeichnete Verarbeitung und attraktives Design

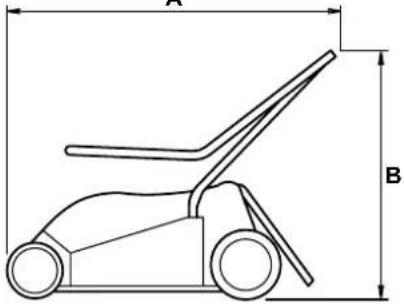

Technische Daten

A

A B

C

Änderungen aus technischen Gründen vorbehalten.

D Lärmmessung am Ohr der Bedienungsperson in Anlehnung an EN 836
E Schwingungen gemessen am Führungsholm, mit Bedienperson nach EN 1033 und EN 836. Die bewertete Beschleunigung beträgt typischerweise:

	2.38 E 2.40 E 2.40 EA
Typ 4961 ... 4961 ... 4965 ...
A 92 cm 92 cm 92 cm
B 71 cm 71 cm 71 cm
C 45 cm 45 cm 45 cm
D	LP 80 dB (A) LP 80 dB (A) LP 80 dB (A)
E	a_hw 3 m/s^2	a_hw 3 m/s^2	a_hw 3 m/s^2
Nennleistung 1200 W 1200 W 1200 W
Stromstärke 6,1 A 6,1 A 6,1 A
Kondensator 20 μF 20 μF 20 μF
Netzspannung 230 VAC 230 VAC 230 VAC
Radantrieb --- --- 3,5 km/h
Fangsackvolumen	55 l	55 l	55 l
Schnittbreite	38 cm 40 cm 40 cm
Schnitthöhe	2,5 - 7,2 cm	2,5 - 7,2 cm	2,5 - 7,2 cm
Gewicht	21 kg	21 kg	23 kg

Bedeutung der Symbole

Warnung! Vor Inbetriebnahme die Gebrauchsanweisung lesen!

Dritte aus dem Gefahrenbereich fernhalten!

Vorsicht! - Scharfe Schneidmesser - vor Wartungsarbeiten und bei Beschädigung der Leitung den Stecker aus dem Netz entfernen!

Anschlusskabel vom Schneidwerkzeug fernhalten!

Allgemeine Hinweise

• Dieser Rasenmäher ist für die Pflege von Gras- und Rasenflächen im privaten Bereich vorgesehen. Wegen körperlicher Gefährdung des Benutzers oder anderer Personen darf der Rasenmäher nicht für andere Zwecke eingesetzt werden.
• Mähen Sie niemals, wenn Personen, besonders Kinder und Tiere, in der Nähe sind.
• Mähen Sie nur bei Tageslicht oder mit entsprechender künstlicher Beleuchtung.

Vor dem Mähen

• Mähen Sie nie, ohne festes Schuhwerk und lange Hosen zu tragen. Mähen Sie nie barfuß oder in leichten Sandalen.
• Überprüfen Sie das Gelände, auf dem die Maschine eingesetzt wird, und entfemen Sie alle Gegenstände, die erfasst und weggeschleudert werden können.
  • Die am Gerät außen installierte Leitung und das Anschlusskabel auf Beschädigung und Alterung (Brüchigkeit) untersuchen. Nur in einwandfreiem Zustand benutzen.
• Lassen Sie Reparaturen am Kabel nur vom Fachmann durchführen.
• Überprüfen Sie die Grasfangeinrichtung häufig auf Verschleiß und Verformungen.
• Prüfen Sie vor Benutzung (Sichtprüfung), ob die Schneidwerkzeuge und ihre Befestigungsmittel stumpf oder beschädigt sind. Ersetzen Sie stumpfe oder beschädigte Schneidwerkzeuge im ganzen Satz, um keine Unwucht zu erzeugen.

Kabel

• Bitte arbeiten Sie mit Sicherheitskabeln. Als Anschlussleitung dürfen nur Leitungen verwendet werden, die nicht leichter sind als Gummischlauchleitungen HO 7 RN-F mit einem Mindest-Querschnitt von 3 x 1,5 mm ^2 . Die maximale Länge sollte 25 m nicht überschreiten.
• Stecker und Kupplungen müssen spritzwassergeschützt sein.
• Benutzen Sie eine Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30 mA.
• Anschlusskabel an der Zugentlastung befestigen. Nicht an Kanten, spitzen oder scharfen Gegenständen scheuern lassen. Kabel nicht durch Türritze oder Fensterspalten quetschen. Schalteinrichtungen dürfen nicht entfernt oder überbrückt werden (z. B. Anbinden des Schalthebels am Griffgestänge)

Beim Mähen

• Kippen Sie das Gerät nicht, wenn Sie den Motor einschalten, es sei denn, das Gerät muss beim Anlassen gekippt werden. Wenn dies der Fall ist, kippen Sie das Gerät nicht mehr als unbedingt notwendig ist und heben nur den Teil an, der vom Benutzer entfernt ist. Überprüfen Sie immer, dass sich beide Hände in Arbeitsstellung befinden, bevor das Gerät wieder auf den Boden zurückgestellt wird.
• Achtung, Gefahr! Schneidwerkzeug läuft nach!
• Halten Sie den durch das Griffgestänge vorgegebenen Sicherheitsabstand ein.
• Schalten Sie den Motor nur ein, wenn Ihre Füße in sicherem Abstand von den Schneidwerkzeugen sind.
• Achten Sie auf sicheren Stand, besonders an Abhängen. Nie laufen, ruhig vorwärts gehen.

- Mähen Sie Abhangstellen immer quer zum Gefälle, nicht auf- und abwärts.

- Auf Abhängen ist besondere Vorsicht geboten, wenn Sie die Richtung wechseln.

- Mähen Sie nicht an steilen Abhängen.

- Seien Sie besonders vorsichtig, wenn Sie rückwärts Mähen und den Mäher zu sich ziehen.

- Schalten Sie den Mäher ab, wenn Sie ihn kippen, leerfahren oder transportieren, z. B. von/zum Rasen oder über Wege.

- Verwenden Sie das Gerät nie mit beschädigten Schutz-einrichtungen oder fehlenden Sicherheitseinrichtungen wie Ablenk- und/oder Grasfangeinrichtungen.

- Vorsicht, nicht an laufende Schneiden greifen.

- Bringen Sie Hände oder Füße nie in die Nähe rotierender Teile. Stellen Sie sich nicht vor die Grasauswurfföhnung.

- Heben Sie oder tragen Sie niemals einen Rasenmäher mit laufendem Motor.

- Öffnen Sie die Schutzklappe nie, wenn der Motor noch läuft.

- Vor dem Abnehmen der Grasfangvorrichtung: Motor abstellen und den Stillstand des Schneidwerkzeuges abwarten. Nach der Entleerung Grasfangvorrichtung sorgfältig befestigen.

- Nie mit laufendem Motor über Kies fahren - Steinschlag!

- Wo möglich, mähen Sie nicht in nassem Gras.

- Das Gerät abschalten, Netzstecker ziehen und warten bis das Gerät steht, wenn Sie z. B.

a) den Mäher verlassen

b) ein blockiertes Messer frei machen

c) das Gerät überprüfen, reinigen oder daran arbeiten wollen

d) wenn Sie einen Fremdkörper getroffen haben, überprüfen Sie das Gerät auf Beschädigungen und führen Sie notwendige Reparaturen durch.

e) Wenn der Mäher durch Unwucht stark vibriert (sofort abschalten und Ursache suchen).

f) Einstellungs -oder Reinigungsarbeiten durchführen wollen.

g) prüfen, ob die Anschlussleitungen verschlungen oder verletzt ist.

- Wenn der Mäher Antrieb hat, darf dieser nicht zeitgleich mit dem Motor gestartet werden.

- Wenn die Anschlussleitung während des Gebrauchs beschädigt wird, muss sie sofort vom Netz getrennt werden. Leitung nicht berühren bevor sie vom Netz getrennt ist.

Die Wartung

• Führen Sie Wartungs- und Reinigungsarbeiten nur bei stillgesetztem Motor und abgezogenem Netzstecker durch.
• Das Gerät nicht mit Wasser - insbesondere nicht mit Hochdruck - abspritzen.
• Alle sichtbaren Befestigungsschrauben und Muttern, besonders die des Messerbalkens, regelmäßig auf festen Sitz prüfen und nachziehen.
• Achtung! Messerwechsel oder Messernachschleifen immer von einer Fachwerkstatt durchführen lassen, da nach Lösen von Teilen, Unwuchtprüfung entsprechend den Sicherheitsbestimmungen vorgenommen werden muss.
• Nur WOLF Original-Ersatzteile verwenden, sonst haben Sie keine Garantie, dass Ihr Mäher den Sicherheitsbestimmungen entspricht
• Stellen Sie den Mäher nicht in feuchten Räumen ab.
• Ersetzen Sie aus Sicherheitsgründen verschlissene oder beschädigte Teile.

Montage

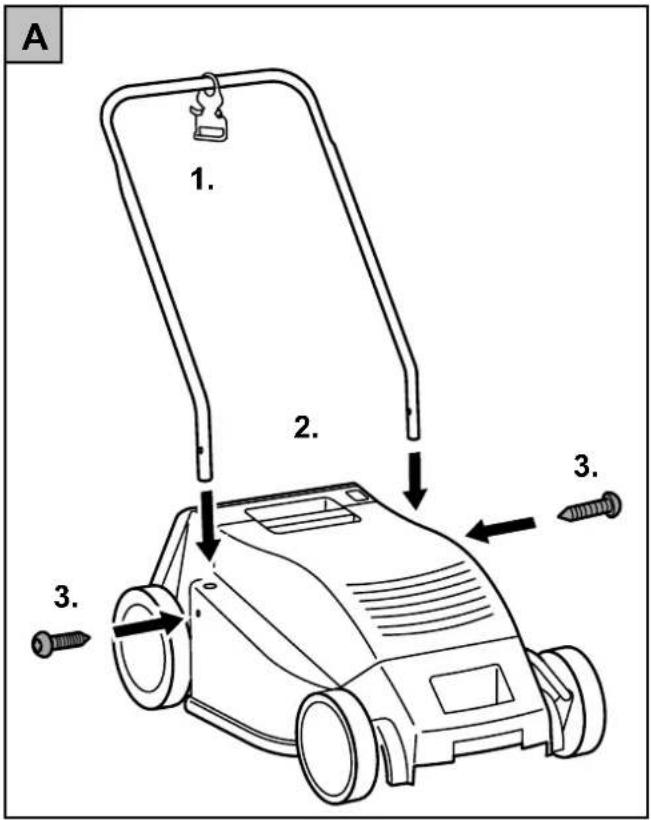

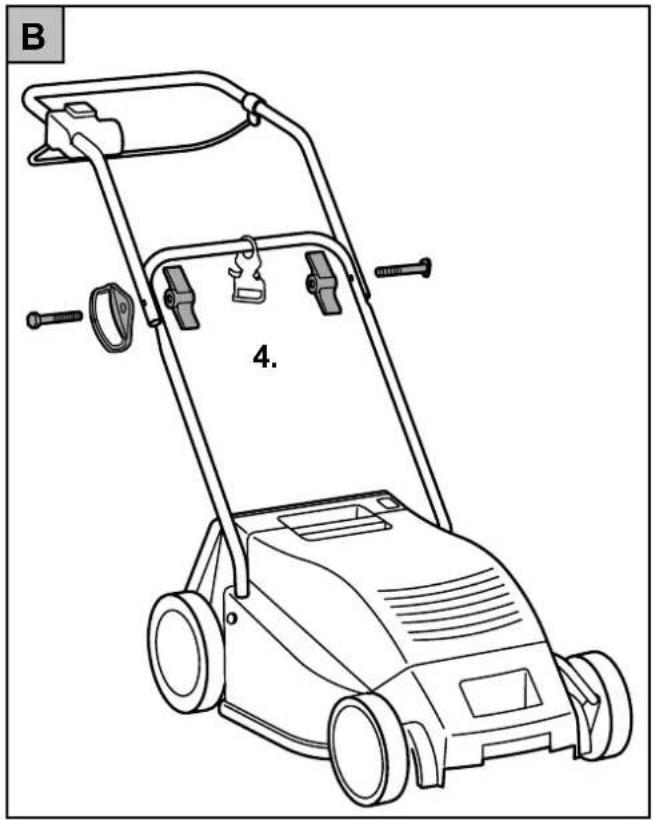

Griffgestänge befestigen A B C D

Achtung! Beim Zusammenlegen oder ausklappen des Griffgestänges darf das Kabel nicht gequetscht werden.

Hinweis: Führen Sie die Endstücke des Griffunterteils (Abb. A, 2.) gleichmäßig in die Löcher des Rasenmähers. So verhindern Sie ein Verkanten des Griffunterteils.

Fangsack montieren E F G H J

Siehe Abbildungen

Betrieb

Betriebszeiten

Bitte regionale Vorschriften beachten. Erfragen Sie die Betriebszeiten bei Ihrer örtlichen Ordnungsbehörde.

Kabel in die Zugentlastung montieren K

Bitte führen Sie das Kabel anhand der Grafik in die Zugentlastung.

Fangsack einhängen L

Nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug.

1. Heben Sie die Schutzklappe an.
2. Hängen Sie den Fangsack mit Haken in die Aussparungen im Chassis (siehe Pfeil).
3. Legen Sie die Schutzklappe auf.

Schnitthöhe einstellen M

Nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug.

1. Drücken Sie den Knopf (1) herunter.
2. Drücken Sie das Gerät leicht nach unten -, bzw. heben Sie es an.
3. Lassen Sie den Knopf in der gewünschten Schnitthöhe los (2).

Schnitthöhe - Graszustand

Mähen Sie möglichst trockenen Rasen, um die Grasnarbe zu schonen. Bei feuchtem und hohem Rasen eventuell mit höherer Schnitthöhe mähen. In der Regel stellt man eine Schnitthöhe von 4,0 - 5,0 cm ein.

Anschluss an die Steckdose (Wechselstrom 230 Volt, 50 Hz)

Das Gerät kann an jede Steckdose angeschlossen werden, die mit einer 16 Amp. Sicherung träge (oder LS-Schalter Typ B) abgesichert ist.

Hinweis: Benutzen Sie eine Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30 mA.

Mäher ein-, ausschalten N O

• Mäher auf ebener Fläche einschalten.
• Nicht im hohen Gras - hier notfalls kippen N.

Motor ein O

1. Drücken Sie den Knopf (1) und halten diesen.

2. Ziehen Sie den Bügel (2) an.

3. Lassen Sie den Knopf (1) los.

Radantrieb ein (nur 2.40 EA) O

Heben Sie den Antriebsbügel an (3).

Radantrieb aus O

Lassen Sie den Antriebsbügel los (3).

Motor aus O

Geben Sie den Bügel (2) frei.

Fangsack-Entleerungszeitpunkt

Der Fangsack nimmt kein Gras mehr auf, wenn hinter dem Gerät geschnittenes Gras liegenbleibt.

Achtung! Bei Verstopfungen im Mähraum vor dem Reinigungsvorgang Gerät ausschalten und Netzstecker ziehen.

Tipps zum Mähen

• Ziehen Sie das Kabel beim Mähen auf der bereits geschnittenen Fläche nach.
• Damit keine Rasenstreifen entstehen, müssen sich die Schneidbahnen immer um einige Zentimeter überdecken.

Wartung

Reinigung

Vor allen Wartungs- und Reinigungsarbeiten Netzstecker ziehen. Vorsicht! Nicht an laufende Schneiden greifen.

Reinigen Sie nach jedem Mähen den Mäher mit einem Handfeger.

Spritzen Sie den Mäher keinesfalls mit Wasser ab.

Lagerung im Winter

• Führen Sie nach jeder Mähsaison eine gründliche Reinigung an Ihrem Mäher durch.
• Lassen Sie Ihren Mäher im Herbst von einer WOLF-Kundendienstwerkstatt kontrollieren.
• Lagern Sie den Mäher im trockenen Raum.

Messerwechsel P

Bei allen Arbeiten an Messern, Kupplung und Messerbalken zunächst den Netzstecker ziehen und Schutzhandschuhe tragen. Vorsicht, nicht an laufende Schneiden greifen.

Messerwechsel entsprechend der Abbildung mit 13 mm Schlüssel vornehmen. Anzugsmoment der Schrauben: 16-18 Nm.

• Führen Sie diese Arbeiten besonders sorgfältig durch.
  • Nur Original-Ersatzteile verwenden.

Achtung! Messernachschleifen zu Ihrer eigenen Sicherheit immer von einer Fachwerkstatt durchführen lassen, da Unwuchtprüfung entsprechend den Sicherheitsbestimmungen vorgenommen werden muss.

Einstellung des Kupplungsbowdenzuges Q

1. Antriebsbügel (1) ca. 2 cm anheben und halten.
2. Kontermutter (2) lösen.
3. Einstellschraube (3) soweit nach links drehen, dass die Antriebsräder beim Rückwärtsziehen des Mähers blockieren.
4. Kontermutter (2) wieder fest anziehen.

Beseitigung von Störungen

Abhilfe (X) durch:
Problem Mögliche Ursache		WOLFService-Werkstatt	Selbst
Unruhiger Lauf, starkes vibrieren des Gerätes	Messer schadhaftMesser in der Befestigung gelöst	X---	---X
Motor läuft nicht	Sicherung schadhaftKabelschadenBei Durchschneiden des Kabels löst selbst be richtiger Absicherung (16 Amp.) nicht immer die Sicherung aus.Bitte deshalb an- oder durchgeschnittenes Kabel niemals berühren, ehe der Stecker aus der Steckdose gezogen ist. Es ist verboten, das Kabel mit Isolierband zu flicken.	---X	X---
Schlechte Mähleistung	Messer stumpfNicht angepasste Schnitthöhe	X---	---X
Schlechte Fangleistung	Messer stumpfFangsack verstopftNicht angepasste Schnitthöhe	X---	---X
Antrieb schaltet nicht ein	Kupplungsbowdenzug verstellt --- X

Im Zweifelsfall immer eine WOLF Service-Werkstatt aufsuchen.
Achtung, Mäher vor jeder Prüfung oder Arbeiten am Messer abstellen, und Netzstecker abziehen.

Ersatzteile

Bestell-Nr. Artikel-Bezeichnung Artikel-Beschreibung
4620 065 Fangsack
4961 098 VI 38 Messerbalken 38 cm
4961 095 VI 40 Messerbalken 40 cm

Die Lieferung erfolgt über Ihren Händler

Garantiebedingungen

Die vom Verkäufer ausgefüllte Garantiekarte bzw. den Kaufbeleg bitte sorgfältig aufbewahren.

Für die Dauer von 24 Monaten vom Kaufdatum an leistet die Firma WOLF-Garten eine dem jeweiligen Stand der Technik und dem Verwendungszweck/Anwendungsgebiet entsprechende Garantie. Die gesetzlichen Rechte des Endverbrauchers werden durch die nachstehenden Garantierichtlinien nicht beeinträchtigt.

Voraussetzungen für den 24monatigen Garantieanspruch:

- Einsatz des Gerätes für den ausschließlichen privaten Gebrauch. Im gewerblichen Bereich oder Verleihgeschäft reduziert sich die Garantie auf 12 Monate.

- Sachgemäße Behandlung und Beachtung aller Hinweise in der Gebrauchsanweisung, die Bestandteil unserer Garantiebedingungen ist.

Die Garantieleistungen werden erfüllt durch unsere autorisierten Kundendienstwerkstätten oder bei:

- Beachtung der vorgeschriebenen Wartungsintervalle.

- Keine eigenmächtige Änderung der Konstruktion.

- Einbau von Original WOLF Ersatzteilen/Zubehör.

- Vorlage der ausgefüllten Garantiekarte und/oder des Kaufnachweises. Die Garantie erstreckt sich nicht auf den normalen Verschleiß von Messern, Messerbefestigungsteilen wie Reibscheiben, Keil-/Zahnriemen, Laufräder/Reifen, Luftfilter, Zündkerzen und Zündkerzenstecker. Bei eigenmächtiger Reparatur erlischt automatisch sofort jeglicher Garantieanspruch. Auftretende Fehler und Mängel, deren Ursachen auf Material- oder Fertigungsfehler zurückzuführen sind, werden ausschließlich durch unsere Vertragswerkstätten (der Verkäufer hat das Recht zur Nachbesserung) in Ihrer Nähe oder, falls er näher liegt, durch den Hersteller beseitigt. Über die Garantieleistung hinausgehende Ansprüche sind ausgeschlossen. Ein Anspruch auf Ersatzlieferung besteht nicht. Etwaige Transportschäden sind nicht uns, sondern dem zuständigen Transportträger zu melden, da sonst die Ersatzansprüche an diese Unternehmen verloren gehen.

WOLF-Garten Austria Ges.m.b.H Businesspark Wien Süd, Campus 21 Liebermannstraße F02-402 2345 Brunn am Gebirge

Tel.: ++ 43 (1) - 8 66 70 - 2 25 30

Fax: ++ 43 (1) - 8 66 70 - 2 25 40

E-mail: [e-mail]

WOLF-Geräte Vertriebs AG

Nordringstraße 16

4702 Oensingen

Tel.: ++ 41 (62) - 3 88 04 50

Fax: ++ 41 (62) - 3 88 04 60

WOLF-Garten GmbH & Co KG

Industriestraße 83-85

57518 Betzdorf

Tel.: ++ 49 (27 41) - 28 15 00

Fax: ++ 49 (27 41) - 28 12 99

E-mail: [e-mail]

WOLF-Geräte Vertriebs AG

Nordringstraße 16

4702 Oensingen

Tel.: ++ 41 (62) - 3 88 04 50

Fax: ++ 41 (62) - 3 88 04 60

Gilberts-à-r-l. & Cie

Industriezone, Z.A.R.E.

4385 Ehlerange/Esch

Tel.: ++ 35 / 2 40 17 01 - 1

Fax: ++ 35 / 2 40 17 09

WOLF-Geräte Vertriebs AG

Nordringstraße 16

4702 Oensingen

Tel.: ++ 41 (62) - 3 88 04 50

Fax: ++ 41 (62) - 3 88 04 60

Wir / We / Nous / Noi / Wij / Vi / Täten / Vi / Vi

WOLF-Garten GmbH & Co KG

Industriestr. 83-85, D-57518 Betzdorf

erklären, dass die Maschine / declare that the machine / déclarons que la machine / dichiariamo che la macchina / verklaren dat de machine / da stroje todistamme, että / erklærer, at maskinen / erklærer, at maskinen / förklarar, att maskinen

Rasenmäher, handgeführt und netzbetrieben

VDE Prüf- und Zertifizierungsinstitut, Merianstr. 28, D-63069 Offenbach

	4961 ... 4965 ...
Schnittbreite - Cutting width - Largeur de coup - Larghezza di taglioMaaibreedte - Klippbredd - Skébreede - Klippbredde - Leikkuuleveys:	38 / 40 cm 40	cm
Drehzahl - R. P. M. - Régime - N. giri - ToerentalVarvtal - Omdrejningstal - Turtall - Kierrosluku:	2.950 1/min.	2.950 1/min.
1. 93 dB (A) 93 dB (A)
2. 94 dB (A) 94 dB (A)

1. Repräsentativer gemessener Schalleistungspegel - representative measured sound power level - le niveau de puissance acoustique mesuré représentatif - livello di potenza sonora approssimativo misurato - representatief gemeten geluidsoverdrachtniveau - Repräsentativt målte støjniveau - Edustava mitattu melutaso - representativt målt lydeffektnivå - representativ uppmätt ljudeffektnivå.

2. Garantierter Schalleistungspegel - guaranteed sound power level - le niveau de puissance acoustique garanti - livello di potenza sonora garantito - gewaarborgd geluidsoverdrachtniveau - Garanteret stojniveau - Taattu melutaso - garanter lydeffektnivå.
