MANUALE UTENTE ETD H8A1DE ZEROWATT

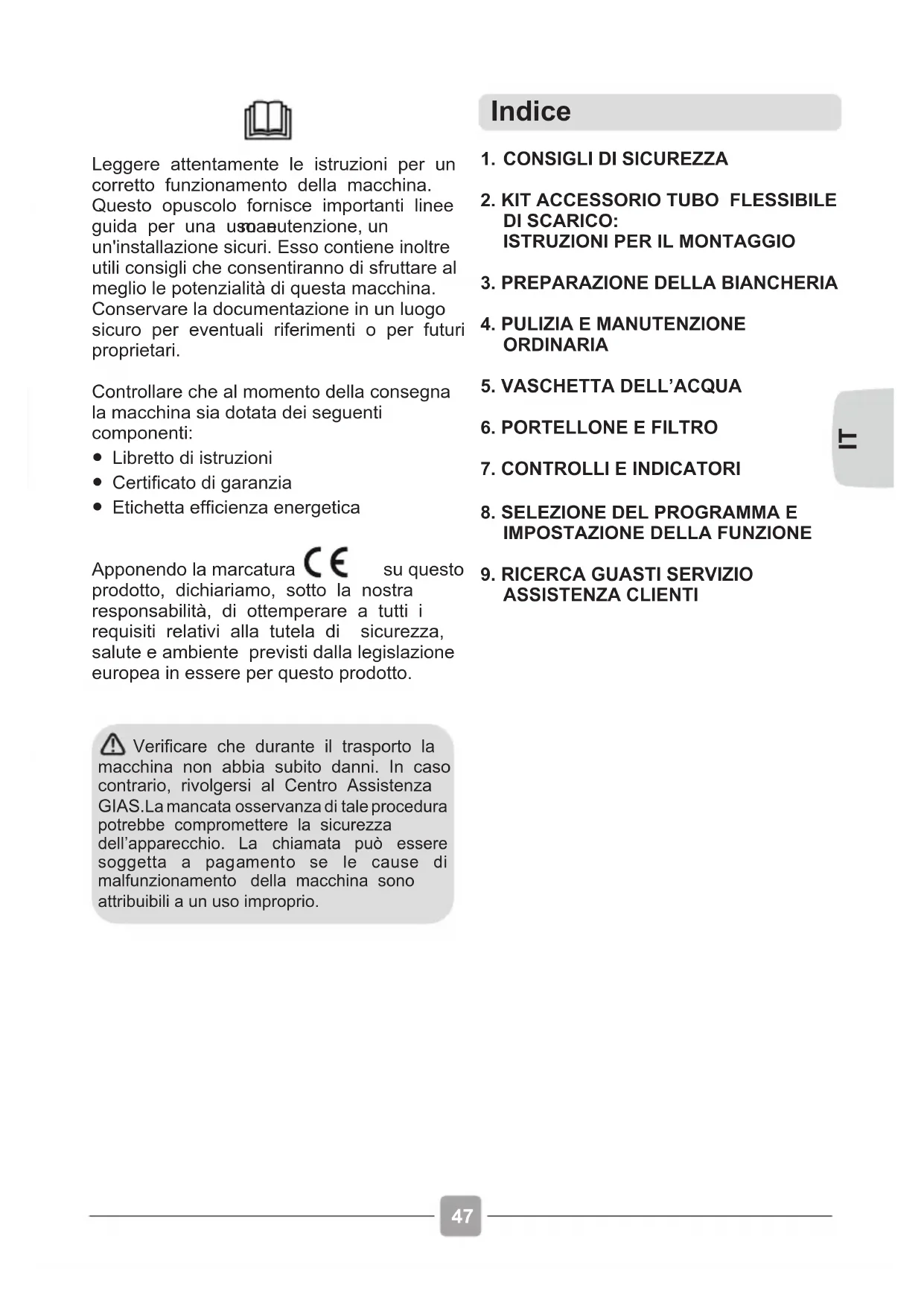

Indice Leggere attentamente le istruzioni per un corretto funzionamento della macchina. Questo opuscolo fornisce importanti linee guida per una uso e un'installazione sicuri. Esso contiene inoltre utili consigli che consentiranno di sfruttare al meglio le potenzialità di questa macchina. Conservare la documentazione in un luogo sicuro per eventuali riferimenti o per futuri proprietari.Controllare che al momento della consegna la macchina sia dotata dei seguenti componenti: ● Libretto di istruzioni ● Certificato di garanzia ● Etichetta efficienza energetica Apponendo la marcatura su questo prodotto, dichiariamo, sotto la nostra responsabilità, di ottemperare a tutti i requisiti relativi alla tutela di sicurezza, salute e ambiente previsti dalla legislazione europea in essere per questo prodotto.Verificare che durante il trasporto la macchina non abbia subito danni. In caso contrario, rivolgersi al Centro Assistenza GIAS.La mancata osservanza di tale procedura potrebbe compromettere la sicurezza dell’apparecchio. La chiamata può essere soggetta a pagamento se le cause di malfunzionamento della macchina sono attribuibili a un uso improprio. 2. KIT ACCESSORIO TUBO FLESSIBILE DI SCARICO: ISTRUZIONI PER IL MONTAGGIO3. PREPARAZIONE DELLA BIANCHERIA4. PULIZIA E MANUTENZIONE ORDINARIA5. VASCHETTA DELL’ACQUA6. PORTELLONE E FILTRO7. CONTROLLI E INDICATORI8. SELEZIONE DEL PROGRAMMA E IMPOSTAZIONE DELLA FUNZIONE9. RICERCA GUASTI SERVIZIO ASSISTENZA CLIENTICONSIGLI DI SICUREZZA

CONSIGLI DI SICUREZZA

Questo apparecchio può essere utilizzato da bambini di 8 anni e oltre e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e di conoscenza a patto che siano supervisionate o che siano date loro istruzioni in merito all’utilizzo sicuro dell’a p p a r e c c h i o e ch e capiscano i pericoli del suo utilizzo. Evitare che i bambini giochino con o che si occupino della sua pulizia e m a n u t e n z i o n e s e n z a supervisione. L’uso improprio dell’asciugatrice può provocare rischio di incendio. Q u e s t o a p p a r e c c h i o è destinato ad uso in ambienti domestici e simili come per esempio: - aree di ristoro di negozi, uffici o altri ambienti di lavoro; - negli agriturismo; - dai clienti di hotel, motel o altre aree residenziali simili; - nei bed & breakfast. Un utilizzo diverso da quello tipico dell’ambiente domestico, come l’uso professionale da parte di esperti o di persone addestrate, è escluso anche dagli ambienti sopra descritti. Un utilizzo non coerente con quello riportato, può ridurre la vita del prodotto e può invalidare la garanzia del costruttore. Qualsiasi danno all’apparecchio o ad altro, derivante da un utilizzo diverso da quello domestico ( a n c h e q u a n d o l’apparecchio è installato in un ambiente domestico) non s a r à a m m e s s o d a l costruttore in sede legale. Questa macchina è prevista u n i c a m e n t e p e r u s o domestico, ovvero per l’asciugatura di capi e indumenti per la casa. La macchina qui descritta deve essere utilizzata esclusivamente per lo scopo al quale è destinata secondo quanto illustrato nel presente libretto. Prima di attivare la macchina, accertarsi di avere letto attentamente e compreso le istruzioni d’uso e di installazione. Non toccare l’asciugatrice con mani o piedi umidi o bagnati. N o n a p p o g g i a r s i a l portellone per caricare la macchina; non utilizzare il portellone per sollevare o spostare la macchina. Non consentire ai bambini di giocare con la macchina o con i suoi comandi.

ATTENZIONE l'apparecchioNon utilizzare il prodotto se il filtro antifilacce n o n è c o r r e t t a m e n t e p o s i z i o n a t o o r i s u l t a danneggiato; il filtro non è ignifugo. Se è esposto il simbo lo indic ante il riscaldamento della quando l’asciugatrice è in funzione la temperatura può essere superiore a 60 gradi C. Staccare la spina dalla presa elettrica. Prima di pulire la macchina, staccare sempre la spina. Se si presume che la macchina sia guasta, non continuare ad usarla. Evitare che sul pavimento attorno alla macchina si raccolgano filacce e pelucchi. Dopo il ciclo di asciugatura, l’interno del cestello può essere molto caldo. Prima di estrarre la b i a n c h e r i a è p e r t a n t o opportuno lasciar raffreddare completamente la macchina. L'ultima parte del ciclo di asciugatura viene fatta senza calore (ciclo freddo) per assicurare che i capi siano lasciati ad una temperatura che non li danneggi. L'asciugatrice non dev'essere usata se sono stati usati prodotti chimici per il lavaggio. mai fermare un' asciugatrice prima della fine del

ciclo di asciugatura senza che tutti i capi siano rimossi velocemente e separati in modo che il calore si dissolva. Massimo carico di asciugatura: vedere etichetta energetica. Non utilizzare adattatori, c o n n e t t o r i m u l t i p l i e / o prolunghe. Non installare l’asciugatrice vicino ai tendaggi e rimuovere tempestivamente eventuali ogget ti cad uti di etro l a macchina. L'apparecchio non deve essere installato dietro una porta che può essere chiusa a chiave, una porta scorrevole o una porta i cui cardini siano sul lato opposto r i s p e t t o a q u e l l i dell'asciugatrice.

ATTENZIONE ATTENZIONE ATTENZIONE:

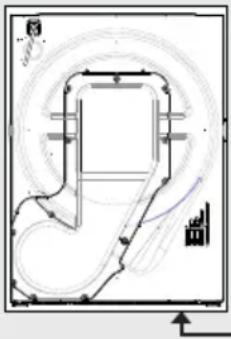

Importante: mantenere in posizione verticale ribaltarla esclusivamente nel lato indicato in figura. Attenzione: se il prodotto è stato ribaltato non correttamente prima di avviarlo attendere almeno 4 ore in modo tale che l'olio possa scor rere nuovament e nel compressore. In caso contrario il compressore può subire danni. durante il trasporto

superficie,Non asciugare capi non lavati nell'asciugatrice. Evitare di asciugare articoli trattati con prodotti di pulizia a secco. In determinate circostanze, i materiali in gomma possono essere soggetti ad autocombustione se riscaldati. Articoli in gommapiuma (lattice), cuffie da doccia, tessuti impermeabili, articoli in caucciù e vestiti o c u s c i n i i m b o t t i t i c o n gommapiuma NON VANNO asciugati nell'asciugatrice. Leggere attentamente le etichette con le istruzioni di lavaggio per conoscere le caratteristiche dell’asciugatura idonea. Gli indumenti devono essere introdotti nell’ asciugatrice solo d o p o e s s e r e s t a t i opportunamente centrifugati in lavatrice o strizzati a mano. EVITARE di caricare nel cestello indumenti ancora gocciolanti. Controllare accuratamente che nelle tasche degli indumenti da asciugare non siano presenti accendini o fiammiferi ed EVITARE ASSOLUTAMENTE l’uso di prodotti infiammabili in prossimità della macchina. Evitare ASSOLUTAMENTE di asciugare tende

vetro. La contaminazione dei capi con le fibre di vetro può La Biancheria infatti dar luogo a fenomeni d’irritazione cutanea. I capi che sono stati macchiati con sostanze come olio

cucina, acetone, alcol, petrolio, cherosene, smacchiatori, acquaragia, cere e sostanze per rimuovere

cere dovrebbero essere lavati in acqua calda con una quantità extra di detergente prima di essere asciugati nell'asciugatrice. Gli ammorbidenti o prodotti simili dovrebbero essere utilizzati come specificato nelle rispettive istruzioni. Ventilazione Il locale in cui viene installata l’asciugatrice deve essere adeguatamente ventilato onde evitare che i gas p r o v e n i e n t i d a apparecchiature funzionanti con altri combustibili, comprese fiamme libere, siano aspirati nel locale dove l’asciugatrice è in funzione. Installare il retro della macchina vicino al muro o ad una parete verticale. Ci dovrebbe essere uno spazio di almeno 12 mm tra la mac chin a e qual sias i ostruzione. La valvola interna ed esterna dovrebbe essere tenuta lontana da ostacoli. Per assicurare un'adeguata ventilazione lo spazio tra la parte inferiore della macchina

ATTENZIONE ATTENZIONE

Rimuovi tutti gli oggetti dalle tasche come accendini e fiammiferi. 50Non installare il prodotto in luoghi freddi o dove il rischio di formazione di ghiaccio. Alla temperatura di congelamento dell'acqua il prodotto potrebbe non funzionare correttamente. Se l'acqua del circuito idraulico ghiaccia sono possibili danni a componenti quali: valvole, pompe, tubi. Per garantire le prestazioni del prodotto la temperatura della stanza deve essere compresa tra +5°C e +35°C. Nel caso l'asciugatrice venga utilizzata in ambienti con basse temperature (tra +2°C e +5°C) è possibile che capitino fenomeni di condensazione e di piccole perdite d'acqua sul pavimento. e il pavimento non dev'essere ostruito. Non scaricare l’ aria nella canna fumaria utilizzata per lo scarico di fumi provenienti da attrezzature funzionanti a gas o altri combustibili. Controllare periodicamente che attorno all’asciugatrice vi sia una buona circolazione d’aria, senza impedimenti di sorta. Dopo l’uso ispezionare il filtro e, se Rimuovere tempestivamente eventuali oggetti caduti, dietro/sotto la macchina in quanto potrebbero ostruire le prese e gli sfiati dell’aria. EVITARE ASSOLUTAMENTE d’installare la macchina contro tendaggi. Nel caso in cui l'asciugatrice fosse installata sopra una lavatrice, dev'essere usato un accessorio trice profonda almeno 44 cm; Il kit deve essere uno di quelli sopra indicati, ottenibile dal nostro servizio ricambi. Le istruzioni per l'installazione della macchina e di tutti gli accessori, sono fornite con il kit.

ATTENZIONE: essere alimentato tramite un dispositivo di commutazione esterno, come un tempo- rizzatore, o connesso ad un circuito che viene rego- larmente acceso e spento. gurazione del proprio apparecchio: confi- a seconda della su misura per se- pararli, - Kit misura "standard": per lava- - Kit misura "slim": per lavatrice profonda almeno 40 cm. La spina deve essere accessibile per la disconnessione dopo l'installazione dell'apparecchio. antifilacce necessario, pulirlo. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da personale qualificato, per evitare rischi. vi sia Air Outlets in the Base l'apparecchio non deve

51ATTENZIONE: Rischio di incendio / Materiali infiammabili.

L'apparecchio contiene l'R290, un gas refrigerante ecosostenibile, ma infiammabile. Tenere fonti di ignizione e fiamme libere lontano dall'apparecchio. Controllare che non vi siano danni visibili sull'apparecchio. Non mettere in funzione l'apparecchio se danneggiato. Se si dovessero presentare problemi di qualsiasi tipo, contattare il proprio rivenditore specializzato oppure il nostro servizio di assistenza clienti.

ATTENZIONE: assicurarsi che le aperture sull'apparecchio e per i modelli da incasso anche quelle nel vano di installazione non siano ostruite. ATTENZIONE: non danneggiare il circuito refrigerante.

Qualsiasi riparazione o intervento

sull'apparecc hio deve essere eseguito unicamente da un servizio di assistenza autorizzato.

Uno smaltimento scorretto può provocare incendi o essere causa di avvelenamenti.

Smaltire l'apparecchio in modo corretto e non danneggiare i tubi per la circolazione del gas refrigerante.

52Tutela dell’ambiente Tutti i materiali utilizzati per l’imballaggio sono ecologici e riciclabili. Smaltite l’imballaggio con metodi ecologici. Presso il comune di residenza si potranno reperire ulteriori informazioni sui metodi di smaltimento. Per garantire la sicurezza al momento dello smaltimento di una asciugatrice, scollegare la spina dell’alimentazione dalla presa, tagliare il cavo dell’alimentazione di rete e distruggerlo insieme alla spina. Per evitare che i bambini possano rimanere intrappolati all'interno del , rompere i cardini o la chiusura dell’oblò. Direttiva Europea 2012/19/EU Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2012/19/EU sui Rifiuti da Apparecchiature Elettriche ed Elettroniche (RAEE). I RAEE contengono sia sostanze inquinanti (che possono cioè avere un impatto negativo anche molto pesante sull'ambiente) sia materie prime (che possono essere riutilizzate). E' perciò necessario sottoporre i RAEE ad apposite operazioni di trattamento, per rimuovere e smaltire in modo sicuro le sostanze inquinanti ed estrarre e riciclare le materie prime. Ogni cittadino può giocare un ruolo decisivo nell'assicurare che i RAEE non diventino un problema ambientale; basta seguire qualche semplice regola:- i RAEE non vanno mai buttati nella spazzatura indifferenziata.- i RAEE devono essere consegnati ai Centri di Raccolta (chiamati anche isole ecologiche, riciclerie, piattaforme ecologiche …) allestiti dai Comuni o dalle Società di igiene urbana; in molte località viene anche effettuato il servizio di ritiro a domicilio dei RAEE ingombranti.In molte nazioni, quando si acquista una nuova apparecchiatura, si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente (ritiro "uno contro uno") a patto che il nuovo apparecchio sia dello stesso tipo e svolga le stesse funzioni di quello reso. Requisiti Elettrici Le asciugatrici sono state progettate per funzionare ad una tensione di 220-240V, 50 Hz monofase. Controllare che il circuito dell’alimentazione sia idoneo per valori di corrente di almeno 6A.L’elettricità può essere estremamente pericolosaL ’ a p p a r e c c h i o d e v e e s s e r e opportunamente collegato a terra.La presa e la spina dell’apparecchio devono essere dello stesso tipo.Non utilizzare adattatori multipli e/o prolunghe.Una volta completata l’installazione, la spina deve risultare accessibile e facilmente scollegabile.

La chiamata può essere soggetta a p a g a m e n t o , s e l e c a u s e d i malfunzionamento della macchina sono attribuibili a un’installazione non corretta. Nel caso risulti danneggiato, il cavo di alimentazione dell’apparecchio dev’essere prontamente sostituito con a p p o s i t o c a v o r e p e r i b i l e ESCLUSIVAMENTE presso il servizio di ricambi. L’installazione deve essere effettuata da persone competenti. Non inserire la spina nella presa e non accen dere la macchina finché l’installazione non sarà stata completata. Ai fini della sicurezza personale è essenziale che l’asciugatrice venga installata correttamente. In caso di dubbi sull’installazione, rivolgersi al Servizio Assistenza GIAS. GIAS Service Ai fini della durata e del buon funzionamento della macchina, per gli eventuali interventi di assistenza o riparazione consigliamo di rivolgersi esclusivamente al servizio assistenza autorizzato GIAS. Regolazione dei Piedini Una volta posizionata l a m a c c h i n a , s i dovrebbe procedere alla regolazione dei piedini, per garantire una perfetta messa in bolla.

4.Fissare il raccordo n e r o d e l s e t ( u t i l i z z a n d o i l connettore e i ganci per tubi forniti) al raccordo rimosso dal collegamento a ponte.5.Una volta che la m a c c h i n a è i n posizione, verificare all'estremità inferiore che il nuovo raccordo n o n s i a t t o r c i g l i quando si riposiziona l'essiccatrice6 . P o s i z i o n a r e i l rubinetto fornito con il set per chiudere il raccordo rimanente.Collegare alla rete elettrica principale.

ATTENZIONE: posizione diversa, attendere almeno 4 ore prima dell'accensione in modo che l'olio possa penetrare nel compressore. La mancata osservanza potrebbe provocare danni al compressore.

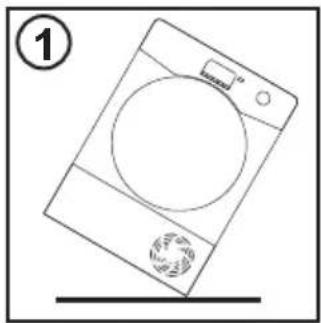

Montare il Kit Come Indicato di Seguito:1 . I n c l i n a r e l e n t a m e n t e l a macchina verso il lato destro.2. Il tubo di scarico dell'acqua è situato sul lato destro della m a c c h i n a ( v e d i immagine). Un tubo grigio è collegato al raccordo sulla sinistra d e l l a m a c c h i n a . Usare le pinze per rimuovere la clip di fissaggio del tubo al raccordo.3. Estrarre il raccordo dal collegamento a ponte.

se il prodotto si trova in una

qualsiasi operazione. ATTENZIONE! alimentazione elettrica prima di eseguire la spina dell’essicatore dalla presa di accanto all'essiccatore a tamburo. dell'acqua di rifiuto deve essere situato Il kit contiene: 1 tubo flessibile, 1 collare per tubi.3.

PREPARAZIONE DELLA BIANCHERIA

Prima di utilizzare l’asciugatrice per la prima volta: ● Leggere attentamente il presente libretto d’istruzioni

●Togliere tutti gli articoli presenti all’interno del cestello. ● Pulire l’interno del cestello e il portellone con un panno umido in modo da eliminare l’eventuale polvere depositata durante il trasporto.Verificare che la biancheria da asciugare sia idonea per l’asciugatura meccanica, come indicato dai simboli sull’etichetta di lavaggio dei vari articoli. Controllare che le chiusure siano chiuse e le tasche vuote. Girare i capi con il rovescio all’esterno. Introdurre i capi nel cestello uno ad uno, in modo che non si aggroviglino.Preparazione dei CapiEvitare Di Asciugare:Articoli di seta, calze di nylon,ricami delicati, tessuti con decorazioni metalliche, indumenti con guarnizioni in PVC o in pelleIMPORTANTE: Evitare di asciugare articoli preventivamente trattati con prodotti di pulizia a secco o capi in gomma (pericolo d’incendio o esplosione).Durante gli ultimi 15 minuti (approssimativamente) i capi sono sempre asciugati con aria fredda.Introdurre nell’asciugatrice solo biancheria accuratamente strizzata a mano o centrifugata a macchina. Quanto più asciutta è la biancheria, tanto più rapido è il tempo richiesto per l’asciugatura, con conseguente risparmio di consumo elettrico.COSA FARE SEMPRE● Cercare sempre di far lavorare la macchina a pieno carico di biancheria: si risparmia tempo ed elettricità.● Prima di ogni ciclo di asciugatura verificare SEMPRE che il filtro sia pulito.COSA NON FARE MAI ● Non superare mai il peso massimo: si perde tempo e si consuma più elettricità. ● Evitare di caricare capi ancora gocciolanti: si rischia di rovinare la macchina.Risparmio Energia

● In base ai simboli delle etichette di lavaggio Le etichette di lavaggio sono apposte sul collo o sulle cuciture interne:Articolo idoneo per l’asciugatura meccanica.Asciugatura ad alta temperatura. Selezionare La Biancheria Nel Modo Seguente:Non sovraccaricare il cestello, in quanto i capi ingombranti, a caldo, possono superare il carico massimo consentito. (per esempio sacchi a pelo e piumoni). Solo asciugatura a bassatemperatura.Articolo non idoneo all’asciugatura meccanica. Se il capo è sprovvisto di etichetta di lavaggio, si deve presumere che non sia idoneo all’asciugatura meccanica. ● In base al quantitativo ed alla pesantezza Se il carico è superiore alla capacità della macchina, separare i capi in base alla pesantezza (p. es., separare gli asciugamani dalla biancheria leggera). ● In base al tipo di tessuto Articoli di cotone/lino: Asciugamani, jersey di cotone, biancheria da tavola/letto.Articoli sintetici: Camicette, camicie, tute ecc. in poliestere o poliammide e misti cotone/sintetici.

PULIZIA E MANUTENZIONE

ORDINARIA e il carico possono essere molto caldi. IMPORTANTE: Prima di procedere alla pulizia, disattivare sempre la macchina e staccare la spina della presa a muro.Per i dati elettrici vedere la targhetta dei dati posta sul davanti del mobile della macchina (con portellone aperto).Pulizia dell’asciugatrice ● Si consiglia di pulire il filtro e di svuotare la vaschetta dell’acqua dopo ogni ciclo di asciugatura. ● Pulire regolarmente il filtro. ● Dopo l’uso, pulire l’interno del cestello e lasciare aperto il portellone per un certo periodo di tempo in modo che circoli aria e si asciughi. ● Pulire l’esterno della macchina e il portellone con un panno morbido. ● NON usare spugnette abrasive né prodotti di pulizia.● evitare che si accumuli della lanuggine e che l'oblò abbia difficoltà ad aprirsi/chiudere, a fine di ogni ciclo d'asciugatura pulire con un panno umido la parte interna dell'oblò e la guarnizione.

L’acqua eliminata dalla biancheria durante il ciclo di asciugatura viene raccolta in una vaschetta posta all’interno della porta della macchina. Quando la vaschetta è piena si accende la spia sul pannello dei comandi, segnalando che si DEVE vuotare la vaschetta dopo ogni ciclo di asciugatura.NOTA: Nei primi cicli, quando la macchina è nuova, si raccoglie poca acqua in quanto si riempie prima il serbatoio interno. Per rimuovere la vaschetta dalla porta 1 . E s t r a r r e c o n delicatezza la vaschetta aff err a n d ola dal l a maniglia. (A) Da piena, la vaschetta dell'acqua pesa circa 6 kg.2. Inclinare la vaschetta facendo defluire l'acqua dal beccuccio. (B)Quando è vuota, riporre l a v a s c h e t t a ne ll 'a ll og gi o co me indicato; (C) prima inserire la base della v a s c h e t t a c o m e m o s t r a t o ( 1 ) , s u c c e s s i v a m e n t e premere gentilmente la p a r t e s u p e r i o r e nell'apposita sede (2).

3. Premere il pulsante per riavviare il ciclo.Non aprire la porta d u r a n t e i c i c l i a u t o m a t i c i p e r ottenere una corretta asciugatura.6. Tirare la maniglia per aprire lo sportello.Per avviare la macchina, richiudere il portellone e premere il tasto. AVVERTENZA! in funzione, il cestello e il portellone possono essere molto caldi.FiltroIMPORTANTE: Ai fini della massima efficacia della macchina, prima di ogni ciclo di asciugatura è essenziale verificare la pulizia del filtro antifilacce.Importante: Non utilizzare l'asciugabiancheria senza I filtri. I filtri intasati possono allungare il tempo di asciugatura e causare danni con conseguenti costosi interventi di pulizia. 1. Tirare il filtro verso l’alto.2. Aprire il filtro come illustrato.3. R i m u o v e r e delicatamente le Filacce con la punta delle dita o aiuta n d o si con un o spazzolino morbido.4. Richiudere il filtro e reinserirlo in sede.

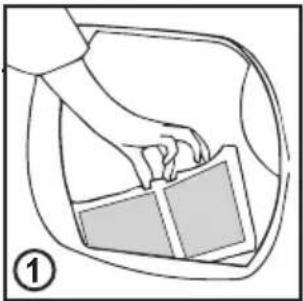

Spia Di Pulizia FiltroSE SI PULISCE IL FILTRO SOTTO L'ACQUA, RICORDARSI DI ASCIUGARLO. S e l a p o r t a dell'asciugabiancheria viene aperta durante il ciclo, prima quindi che sia completata la fase di raffreddamento, la maniglia della vaschetta può essere molto calda. Fare attenzione e usare la massima cautela se la si vuole svuotare.

Si accende segnalando la necessità di pulire il filtro. Procedere con la verifica ed eventuale pulizia del filtro principale e dei filtri allocati nella parte inferiore del Dryer.Se la biancheria non si asciuga verificare che il filtro non sia intasato.

1.Rimuovere lo zoccolo2.Girare in sens o antiorario I ganci e r i m u o v e r e i l coperchio supporto filtri3. R i m u o v e r e de l i c a t a m e n t e i l telaio agendo sul gancio superiore a pulire la rete filtrante da residui o depositi. Non usare acqua.4. R i m u o v e r e delicatamente il filtro a spugna dalla sede a lavarlo sotto acqua c o r r e n t e p e r rimuovere residui o depositi.5.Rimontare i filtri e p o s i z i o n a r e i l coperchio supporto filtri nella corretta posizione indicata d a l l a f r e c c i a (posizion e v erso l'alto). Bloccare il coperchio con i ganci.

6. R i m o n t a r e l o

zoccolo. Pulizia Filtro ATTENZIONE! Quando l'asciugatrice è

Pulire i filtri prima di effettuare ogni ciclo.

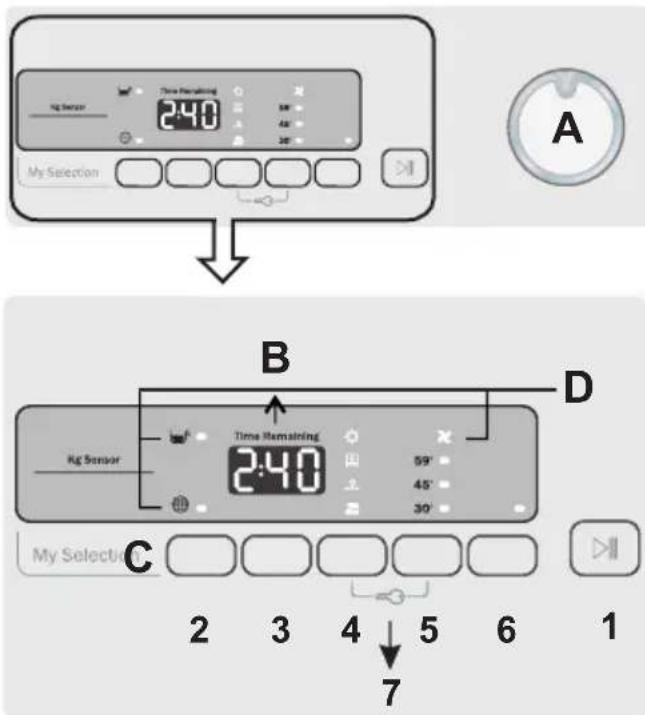

A- Manopola - B- Display - Consente di visualizzare il tempo residuo di asciugatura, il ritardo in caso di impostazione della partenza ritardata e altri messaggi di notifica.C-Pulsanti - 1.Avvio/Pausa - Serve per dare inizio al programma selezionato o bloccare il ciclo.2.Selezione tempo - E' possibile trasformare un ciclo da automatico a programmato, fino a 3 minuti dall'avvio del ciclo. La pressione progressiva aumenta il tempo a intervalli di 10 minuti. Per tornare al ciclo automatico è necessario spegnere l'asciugatrice.In caso di incompabibilità, tutti i led lampeggeranno velocemente per 3 volte. 3.Partenza ritardata - Dà la possibilità all'utente di ritardare la partenza del ciclo di asciugatura da 1 a 24 ore, a intervalli di 1 ora. Il ritardo prescelto compare sul display e dopo aver premuto il pulsante START, decresce di ora in ora. In caso di aperura dell'oblò a partenza ritardata attivata, è necessario dopo la ri-chiusura della porta , premere START per riprendere il conteggio.Ruotando la manopola in entrambe le direzioni è possibile selezionare il programma di asciugatura desiderato. Per annullare il programma selezionato o spegnere l'asciugatrice, ruotare la manopola in posizione OFF.4.Selezione livello di asciugaturaPermette di selezionare il livello di asciugatura desiderato (opzione modificabile fino a 5 minuti dopo la partenza del ciclo): - Pronto Stiro: lascia i panni leggermente umidi, per facilitare la stiratura.- Asciutto No Stiro: per capi da appendere direttamente dopo l'asciugatura, senza stirarli.- Asciutto Armadio: per capi che possono essere direttamente riposti.- Extra-asciutto: per capi completamente asciutti, ideale a pieno carico. Questo apparecchio è dotato della funzione di Drying Manager. Nei cicli automatici, ogni livello intermedio di asciugatura, prima di raggiungere il livello selezionalo, viene segnalato con un indicatore luminoso lampeggiante che corrisponde al grado di asciugatura raggiunto. Tutti i le d lampeggeranno velocemente per 3 volte. 5.Rapidi - è possibile trasformare un programma da automatico a Rapido, fino a 3 minuti dall'avvio del ciclo. La pressione progressiva aumenta il tempo (30-45-59 minuti). Per tornare al ciclo automatico è necessario spegnere l'asciugatrice. In caso di incompabibilità, tutti i led lampeggeranno velocemente per 3 volte.6.Anti Piega - Questa opzione consente di programmare un ciclo anti-piega a inizio (in caso di attivazione del delay) e a fine asciugatura. Utile se non si ha la possibilità di rimuovere immediatamente il bucato, consente di mantenere il cesto in movimento per non far appesantire i panni asciutti e mantenerli morbidi. Si attiva ogni 10 minuti, fino a 6 ore dal termine del ciclo. Per interrompere il ciclo posizionare la manopola su OFF.7. Blocco Tasti - Questa opzione consente di evitare che vengano effettuate modifiche indesiderate o accidentali durante la fase di asciugatura. Attivazione/disattivazione: premere contemporaneamente per 2 secondi i tasti 4 e 5. Sul display compare la scritta "LOC".Alla disattivazione viene mostrata una sola volta la scritta "Unl". In caso di apertura oblo' con l'opzione Blocco Tasti attivato, il ciclo si ferma ma il blocco si conserva; per far ripartire il ciclo è necessario rimuovere il blocco e premere di nuovo "Start". Allo spegnimento della asciugatrice l'opzione si disattiva automaticamente. L'opzione Blocco Tasti è modificabile in qualsiasi momento del ciclo.

1Il programma "ciclo l a n a " d i q u e s t a asciugabiancheria è stato approvato da The Woolmark Company per l’asciugatura dei capi in lana etichettati "lavabili in lavatrice”, purchè i capi siano lavati e asciugati seguendo le istruzioni riportate sull'etichetta cucita al capo e le indicazioni fornite dal fabbricante della macchina. M1530 Nel Regno Unito, nell’Eire, a Hong Kong e in India il marchio Woolmark è un marchio certificato. Guida ad una corretta asciugatura Il ciclo standard ( ) è quello a maggior efficienza energetica e il più adatto per un'asciugatura di un normale bucato bagnato in cotone. La tabella nell'ultima pagina mostra approssimatamente tempi e consumo di energia dei programmi principali.COTONE Specifiche TecnicheEN 61121 Programmi -Cotone asciutto- COTONE O -COTONE O BIANCHI-DELICATI O SINTETICI-Cotone asciutto da stirare-Tessuti DelicatiInformazioni per Test di Laboratorio

Massima capacità dichiarataMax. 4 KgCotoneSintetici o Delicati FUNZIONAMENTO

1. Aprire la porta e caricare la

biancheria nel cesto. Assicurarsi che i capi non si incastrino nella porta.

2. Chiudere gentilmente la porta fino a

3. Ruotare il selettore programmi e

scegliere il programma di asciugatura desiderato (per dettagli, guardare la Guida Programmi).

4. Premere il pulsante .

L ’ a s c i u g a b i a n c h e r i a i n i z i a automaticamente e la spia luminosa sopra il tasto resta accesa.

5. Se si apre la porta durante il ciclo per

controllare la biancheria, è necessario successivamente richiudere la porta e premere il pulsante , il ciclo di asciugatura ricomincerà nuovamente.

6. Quando il ciclo è prossimo alla fine,

inizia una fase di raffreddamento. I capi vengono asciugati con aria fredda al fine di raffreddarli.

7. Quando il programma è terminato, la

spia END si illumine sul display.

8. A seguito della fine del ciclo, il cesto

effettuerà delle rotazioni ad intermittenza per minimizzare le pieghe. Continuerà fino a quando la porta verrà aperta. Non aprire la porta durante i cicli di asciugatura automatici per avere un'asciugatura sempre efficace. Capacità del cestello 125 Carico massimo vedere etichetta energetica Altezza 85 cm Larghezza 60 cm Profondità 60 cm Efficienza Energetica vedere etichetta energetica Consumo di energia modalità "stand-by» Consumo di energia modalità "spento" 0,40 W 0,75 W

Tanica Acqua - Questa spia si accende per ricordare di svuotare la tanica dell'acqua di condensa. Pulizia Filtro - Quando si accende questa spia, è necessario pulire il filtro. Cool Down - Si accende quando il ciclo è nella fase finale di raffreddamento. Spie luminose

Massima capacità di asciugatura

PER RECUPERARE L’ACQUA DI ISTRUZIONI AL CONDENSA SECONDO LE Pulire i filtri prima di effettuare ogni ciclo. La reale durata del ciclo di asciugatura dipende dal livello di umidità di partenza del carico a causa della velocità di centrifuga, dal tipo e dalla quantità del carico, dalla pulizia dei filtri e dalla temperatura ambientale.8.

SELEZIONE DEL PROGRAMMA

Programma Eco normativo (hang dry) ideale per capi in cotone. Il più efficiente in termini di consumo energetico per l'asciugatura di questi tessuti. Ciclo ideale per asciugare capi in cotone, spugne e asciugamani.Ciclo studiato per asciugare tessuti sintetici. Consente di asciugare insieme capi di tessuti differenti come cotone, lino, sintentici e misti.Un ciclo studiato per asciugare uniformemente tessuti come jeans o Denim.E' consigliato rovesciare i capi prima dell'asciugatura.Ciclo studiato per l'asciugatura di tessuti tecnici, preservando l'elasticità delle fibre.Il ciclo ideale per asciugare capi colorati in cotone o sintetici.Programma dedicato all'asciugatura di camicie, limitando la formazione di pieghe e grovigli tramite opportune movimentazioni del cesto. E' consigliabile rimuovere i capi appena il ciclo di asciugatura è terminato.Ciclo Woolmark per capi in lana: il programma può essere utilizzato per asciugare fino a 1kg di biancheria (circa 3 maglioni). Si consiglia di rovesciare i capi prima di asciugarli. Il tempo può variare a seconda delle dimensioni e della densità del carico e della centrifuga scelta per il lavaggio. A fine ciclo i capi sono pronti per essere indossati, ma nel caso di indumenti più pesanti i bordi potrebbero risultare leggermente umidi: si suggerisce di farli asciugare naturalmente. Si consiglia di estrarre subito i capi al termine del ciclo di asciugatura. Attenzione: il processo di ristringimento della lana è irreversibile; asciugareesclusivamente i capi con simbolo (simbolo "ok tumble"); questo programma non è indicato per capi acrilici.Ciclo a caldo che in 12 minuti consente diridurre la formazione di pieghe e facilitare la stiratura.Il ciclo ideale per eliminare i cattivi odori dai capi e ridurre le pieghe.Un programma studiato per asciugare e allo stesso tempo ridurre la presenza di allergeni come acari della polvere, peli di animali e pollini.

• La reale durata del ciclo di asciugatura dipende dal livello di umidità di partenza del bucato dovuta alla velocità di rotazione, tipologia e quantità di carico, pulizia del filtro e temperatura ambientale.BianchiSinteticiJeansSportScuri e coloratiCamicieDelicati Lana AntiallergiaPre stiroRinfresca IDEALE PER TEMPO DI ASCIUGATURA(min) CAPACITÀ (kg) Mix & DryPiuminiSMALL Load La soluzione ideale per asciugare carichi molto piccoli in modo ottimale e senza rischio di sovrasciugatura. Ciclo studiato per asciugare tessuti deicati. Perfetto per asciugare uniformemente piumoni, trapunte e piumini, rigenerando la morbidezza delle piume. Cotone61

RICERCA GUASTI Quale Può Essere La Causa... Problemi che può risolvere l’utentePrima di rivolgersi al Centro Assistenza GIAS, consultare la seguente checklist. La chiamata verrà addebitata all'utente nel caso in cui risulti che la macchina funziona o è stata installata o utilizzata in maniera errata. Se il problema persiste anche dopo aver eseguito i controlli consigliati, rivolgersi al servizio di assistenza GIAS che sarà a disposizione per suggerire eventuali soluzioni per telefono.Il tempo di asciugatura residuo può variare durante il ciclo. Il tempo infatti viene costantemente aggiornato per migliorarne la stima. E' per tanto normale che durante il ciclo, il tempo mostrato sul display possa aumentare o diminuire.Tempo di asciugatura eccessivamente lungo/capi non sufficientemente asciutti…● Il programma/tempo di asciugatura selezionato è corretto?●I capi sono stati introdotti eccessivamente bagnati? Si è provveduto a strizzare o centrifugare adeguatamente i capi prima d’introdurli nella macchina?● Si deve pulire il filtro?● Si deve pulire il condensatore?●L’asciugatrice è stata caricata eccessivamente?● Vi sono ostruzioni a livello delle prese, degli sfiati e della base dell’asciugatrice?L’asciugatrice non funziona… ● L’alimentazione elettrica cui è collegata la macchina è attiva? Controllare provando con un altro apparecchio (ad esempio, lampada da tavolo).● La spina di alimentazione è stata collegata correttamente all’alimentazione elettrica? ● Manca la corrente?● Fusibile bruciato?● Il portellone è stato chiuso perfettamente?●La macchina è stata opportunamente attivata (sia collegata all’alimentazione sia attivata localmente)? ●È stato selezionato il tempo o il programma di asciugatura?●La macchina è stata riattivata dopo aver aperto il portellone?●La macchina ha smesso di funzionare perché la vaschetta dell’acqua è piena e deve essere svuotata?L’asciugatrice fa molto rumore…●Spegnere l’asciugatrice e rivolgersi al Servizio Assistenza GIAS. La spia di segnalazione è accesa… ● Si deve pulire il filtro?

Si deve pulire il condensatore?La spia di segnalazione è accesa… ● Si deve svuotare la vaschetta dell’acqua?

SERVIZIO ASSISTENZA CLIENTI

Se il problema persiste anche dopo aver effettuato tutti i controlli consigliati, rivolgersi al Servizio Assistenza GIAS. Sarà a disposizione per suggerire eventuali soluzioni per telefono o per fissare la visita del tecnico in base alle condizioni di garanzia. Si ricorda che l’intervento del tecnico può essere soggetto a pagamento nel caso la macchina:

risulti perfettamente funzionante.

non sia stata installata secondo quanto indicato nelle istruzioni d’installazione.

sia stata utilizzata in modo improprio. Ricambi Servizio GIAS Utilizzare sempre ricambi originali, disponibili direttamente presso il Servizio Assistenza GIAS. Per assistenza e riparazioni, rivolgersi al tecnico del Servizio Assistenza GIAS più vicino. I l p r o d u t t o r e d e c li n a o gn i responsabilità in caso di eventuali errori di stampa nel presente opuscolo. Il produttore si riserva il diritto di apportare le necessarie modifiche ai propri prodotti, senza alterarne le caratteristiche essenziali.
