MANUALE UTENTE SCE4430 PHILIPS

sistema di alimentazione ricaricabile

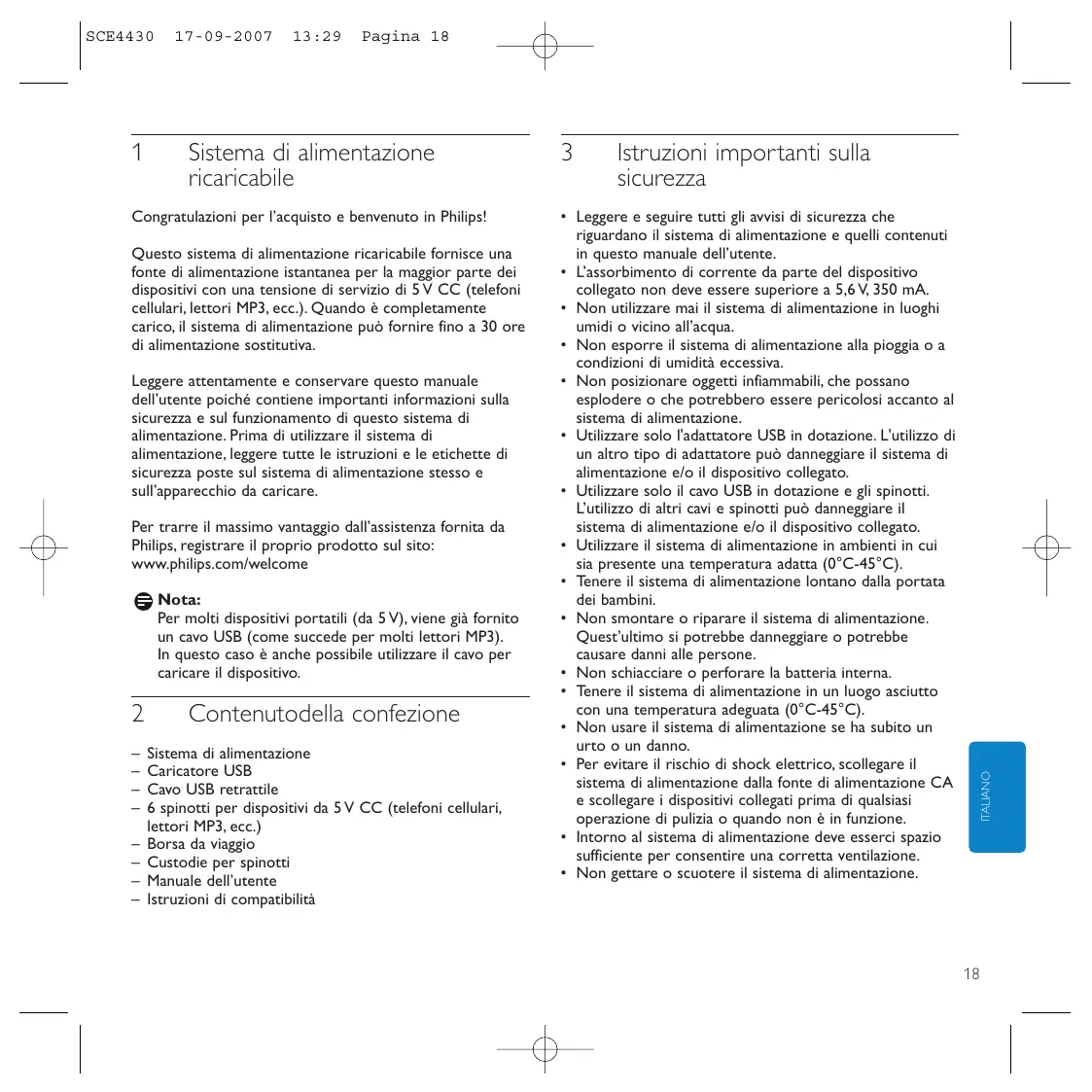

17-09-2007 13:29 Pagina 18 Sistema di alimentazione ricaricabile Congratulazioni per l’acquisto e benvenuto in Philips! Questo sistema di alimentazione ricaricabile fornisce una fonte di alimentazione istantanea per la maggior parte dei dispositivi con una tensione di servizio di 5 V CC (telefoni cellulari, lettori MP3, ecc.). Quando è completamente carico, il sistema di alimentazione può fornire fino a 30 ore di alimentazione sostitutiva. Leggere attentamente e conservare questo manuale dell’utente poiché contiene importanti informazioni sulla sicurezza e sul funzionamento di questo sistema di alimentazione. Prima di utilizzare il sistema di alimentazione, leggere tutte le istruzioni e le etichette di sicurezza poste sul sistema di alimentazione stesso e sull’apparecchio da caricare. Per trarre il massimo vantaggio dall’assistenza fornita da Philips, registrare il proprio prodotto sul sito: www.philips.com/welcome Nota: Per molti dispositivi portatili (da 5 V), viene già fornito un cavo USB (come succede per molti lettori MP3). In questo caso è anche possibile utilizzare il cavo per caricare il dispositivo.

Contenutodella confezione

Sistema di alimentazione Caricatore USB Cavo USB retrattile 6 spinotti per dispositivi da 5 V CC (telefoni cellulari, lettori MP3, ecc.) Borsa da viaggio Custodie per spinotti Manuale dell’utente Istruzioni di compatibilità

Istruzioni importanti sulla sicurezza

• Leggere e seguire tutti gli avvisi di sicurezza che riguardano il sistema di alimentazione e quelli contenuti in questo manuale dell’utente.
• L’assorbimento di corrente da parte del dispositivo collegato non deve essere superiore a 5,6 V, 350 mA.
• Non utilizzare mai il sistema di alimentazione in luoghi umidi o vicino all’acqua.
• Non esporre il sistema di alimentazione alla pioggia o a condizioni di umidità eccessiva.
• Non posizionare oggetti infiammabili, che possano esplodere o che potrebbero essere pericolosi accanto al sistema di alimentazione.
• Utilizzare solo l'adattatore USB in dotazione. L'utilizzo di un altro tipo di adattatore può danneggiare il sistema di alimentazione e/o il dispositivo collegato.
• Utilizzare solo il cavo USB in dotazione e gli spinotti. L’utilizzo di altri cavi e spinotti può danneggiare il sistema di alimentazione e/o il dispositivo collegato.
• Utilizzare il sistema di alimentazione in ambienti in cui sia presente una temperatura adatta (0°C-45°C).
• Tenere il sistema di alimentazione lontano dalla portata dei bambini.
• Non smontare o riparare il sistema di alimentazione. Quest’ultimo si potrebbe danneggiare o potrebbe causare danni alle persone.
• Non schiacciare o perforare la batteria interna.
• Tenere il sistema di alimentazione in un luogo asciutto con una temperatura adeguata (0°C-45°C).
• Non usare il sistema di alimentazione se ha subito un urto o un danno.
• Per evitare il rischio di shock elettrico, scollegare il sistema di alimentazione dalla fonte di alimentazione CA e scollegare i dispositivi collegati prima di qualsiasi operazione di pulizia o quando non è in funzione.
• Intorno al sistema di alimentazione deve esserci spazio sufficiente per consentire una corretta ventilazione.
• Non gettare o scuotere il sistema di alimentazione. ITALIANO SCE4430

17-09-2007 13:29 Pagina 19 Panoramica sulle funzioni (fig. A)

Indicatore dell’alimentazione Indica lo stato della batteria.

Pulsante di controllo della batteria Attiva l’indicatore dell’alimentazione.

RESET Ripristina il sistema di alimentazione alle impostazioni predefinite di fabbrica.

INPUT 5V DC (mini USB) Per il collegamento all’alimentazione principale.

Porta USB Consente il collegamento a dispositivi da 5 V CC (telefoni cellulari, lettori MP3, ecc.).

Funzionamento ITALIANO Caricamento del sistema di alimentazione (fig. B) 1 Premere il pulsante di controllo della batteria (2). > Si illuminano uno, due o tre LED dell’indicatore dell’alimentazione (1) per indicare lo stato attuale della batteria. Se tutti e quattro i LED si illuminano, la batteria è completamente carica. 2 Collegare il cavo riavvolgibile al caricatore USB. 3 Collegare lo spinotto mini USB all'altra estremità del cavo riavvolgibile. 4 Collegare lo spinotto mini USB al sistema di alimentazione ricaricabile. 5 Collegare la presa di alimentazione del caricatore USB a una presa a muro. > I LED dell’indicatore dell’alimentazione (1) si illumineranno in sequenza per indicare che la batteria si sta caricando. > Quando tutti i LED si illuminano in maniera continua, la batteria è completamente carica. 6 Scollegare il sistema di alimentazione dall’adattatore di alimentazione CA e scollegare quest’ultimo dalla presa a muro.

Nota: Il sistema di alimentazione può anche essere ricaricato tramite l'uscita USB del proprio PC/computer portatile. Collegare un'estremità del cavo USB al sistema di alimentazione (5 V CC mini USB), quindi collegare l'altra estremità del cavo USB riavvolgibile all'uscita USB del proprio PC/computer portatile. Carica dei dispositivi: preparazione 1 Controllare la tensione massima in ingresso (V CC) del dispositivo che si desidera collegare. Fare riferimento al manuale dell’utente in dotazione con il dispositivo. 2 Assicurarsi che il dispositivo non richieda più corrente (mA) rispetto ai 350 mA erogati. 3 Controllare il tipo di spinotto richiesto dal dispositivo. Per la scelta dello spinotto corretto, fare riferimento alle istruzioni di compatibilità. Caricamento di dispositivi da 5 V (fig. C) 1 Inserire la spina del cavo USB nella porta USB (5). 2 Collegare lo spinotto al cavo USB. 3 Inserire lo spinotto nel jack di alimentazione del dispositivo. > Il dispositivo si alimenterà tramite il sistema di alimentazione. > Se il dispositivo è dotato di un indicatore di carica, indicherà lo stato di carica. Nota: Se non è possibile risolvere un problema con le indicazioni precedenti, provare a ripristinare il dispositivo di alimentazione premendo il pulsante RESET. Questo pulsante è incassato al fine di evitare il ripristino accidentale. Utilizzare una graffetta per premere lievemente il pulsante RESET (vedere fig. D). Suggerimento: Per diversi dispositivi portatili (da 5 V), viene già fornita una connessione USB (come succede per molti lettori MP3). In questo caso è anche possibile utilizzare il cavo per caricare il dispositivo. 17-09-2007 13:29 Pagina 20

Tipo di batteria: polimeri di litio Tensione in ingresso: max 5 V CC 500 mA Tensione in uscita: max 5,6 V CC 350 mA Uscita capacità batteria: 2000 mAh Tempo di carica: 4,5 - 6,5 ore Temperatura di funzionamento: 0°C-45°C Dimensioni: 60 x 87 x 16 mm (a x l x p) Peso: 88 g

Risoluzione dei problemi Problema – Possibile causa

• Soluzione Il sistema di alimentazione non carica il dispositivo collegato – La tensione del dispositivo non corrisponde a quella del sistema di alimentazione.
• Fare riferimento al manuale dell’utente in dotazione con il dispositivo. – Collegamento non corretto tra il dispositivo e il sistema di alimentazione.
• Assicurarsi che il cavo di collegamento sia inserito correttamente nel dispositivo e nel sistema di alimentazione. – Cavo di connessione o spinotto danneggiato.
• Sostituire il cavo di collegamento o lo spinotto. – Tipo di spinotto errato.
• Controllare lo spinotto e sostituirlo se necessario. – Utilizzo di un cavo di connessione USB/spinotto non in dotazione.
• Utilizzare il cavo di connessione USB/spinotto in dotazione. – La potenza del sistema di alimentazione è troppo bassa.
• Caricare il sistema di alimentazione. – Problemi con il circuito elettrico del sistema di alimentazione.
• Portare il sistema di alimentazione al rivenditore di zona. – Un corto circuito all’interno del sistema lo ha spento tramite la funzione di protezione.
• Caricare il sistema di alimentazione. – Problemi con il circuito elettrico del sistema di alimentazione.
• Portare il sistema di alimentazione al rivenditore di zona. La carica del sistema di alimentazione dura poco – Sistema di alimentazione non caricato completamente prima dell’utilizzo.
• Caricare completamente il sistema di alimentazione prima dell’utilizzo. – Non è stato utilizzato l’adattatore di alimentazione CA in dotazione per caricare il sistema di alimentazione.
• Utilizzare solo l’adattatore CA in dotazione per caricare il sistema di alimentazione. Il sistema di alimentazione non può essere caricato – Collegamento errato tra il sistema di alimentazione e la presa a muro.
• Assicurarsi che il cavo di alimentazione sia inserito correttamente sia nella presa a muro che nell’adattatore di alimentazione CA.
• Assicurarsi che la presa dell’adattatore sia inserita completamente nel jack INPUT 5V DC del sistema di alimentazione. – Problemi con il circuito elettrico del sistema di alimentazione.
• Portare il sistema di alimentazione al rivenditore di zona. Nota: Se non è possibile risolvere un problema con le indicazioni precedenti, provare a ripristinare il dispositivo di alimentazione premendo il pulsante RESET. Questo pulsante è incassato al fine di evitare il ripristino accidentale. Utilizzare una graffetta per premere lievemente il pulsante RESET (vedere fig. D).

• Ricaricare il sistema di alimentazione ogni tre mesi quando non viene utilizzato per lunghi periodi di tempo.
• Utilizzare un panno soffice, che non lasci pelucchi per pulire la parte esterna del sistema di alimentazione. Non utilizzare prodotti chimici, solventi o detergenti aggressivi.
• Per qualsiasi problema con il sistema di alimentazione o con i relativi accessori, rivolgersi al rivenditore locale.

ITALIANO SCE4430 Assistenza Assistenza online: www.philips.com/welcome Per assistenza interattiva e domande frequenti.
