Cardio Fit B25 XBike - Cyclette TUNTURI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cyclette verticale
Marca	Tunturi
Modello	Cardio Fit B25 XBike
Dimensioni (L x P x A)	102 x 53 x 114 cm
Peso dell'attrezzatura	18,5 kg
Peso massimo dell'utente	110 kg
Alimentazione	2 pile AAA (per il console)
Resistenza	Regolabile manualmente, 8 livelli
Display	Console LCD con funzioni: Scan, Time, Speed, Distance, Odometer, Calories, Pulse
Sensori di frequenza cardiaca	Sensori integrati nelle maniglie (misura a contatto)
Utilizzo previsto	Domestico, uso interno solo
Temperatura d'uso	10 °C a 35 °C
Umidità massima	80 %
Durata massima d'uso	3 ore al giorno
Manutenzione	Pulire con un panno morbido e assorbente dopo ogni utilizzo. Controllare il serraggio di dadi e viti. Lubrificare i giunti se necessario. Non utilizzare solventi.
Sostituzione delle pile	Rimuovere il coperchio del console, sostituire le 2 pile AAA rispettando la polarità
Pezzi di ricambio e riparabilità	Contattare il rivenditore autorizzato Tunturi per pezzi di ricambio e riparazioni
Garanzia	Garanzia del produttore sui difetti di fabbricazione e di materiali. Condizioni variabili in base al paese. L'usura normale e l'uso non conforme non sono coperti.
Norme	EN 957 (HB), direttiva 89/336/CEE, marcatura CE
Paese di fabbricazione	Paesi Bassi (Tunturi Fitness BV)

Domande frequenti - Cardio Fit B25 XBike TUNTURI

Come assemblare il Cardio Fit B25 XBike ?

Seguire l'ordine indicato nel manuale (fig. D). Sono necessarie due persone per trasportare e assemblare l'attrezzatura. Posizionare su una superficie piana e robusta, con uno spazio libero di almeno 100 cm intorno. Stringere tutte le viti fornite e conservare gli attrezzi per la manutenzione.

Come regolare la resistenza della cyclette ?

Ruotare la manopola di regolazione situata sul tubo di supporto del manubrio: in senso orario (verso +) per aumentare la resistenza, in senso antiorario (verso -) per ridurla. La scala da 1 a 8 aiuta a ritrovare un'impostazione.

Come utilizzare i sensori di frequenza cardiaca ?

I sensori sono situati nelle maniglie. Per una misurazione precisa, la pelle deve essere leggermente umida e si devono toccare entrambi i sensori contemporaneamente. La frequenza cardiaca viene visualizzata dopo 6 secondi. Se non viene rilevato alcun segnale, il console mostra « P ».

Cosa fare se il console non si accende ?

Verificare che le pile AAA siano installate correttamente rispettando la polarità (+/-). Se le pile sono esaurite, sostituirle. Il console entra in standby dopo 4 minuti di inattività; iniziare a pedalare o premere un tasto per riattivarlo.

Come effettuare la manutenzione del Cardio Fit B25 XBike ?

Pulire l'attrezzatura con un panno morbido e assorbente dopo ogni utilizzo. Controllare regolarmente il serraggio di tutti i dadi e viti. Lubrificare i giunti se necessario. Non utilizzare mai solventi o prodotti abrasivi.

Qual è il peso massimo supportato ?

Il peso massimo dell'utente è di 110 kg (242 lbs). Non superare questo limite per evitare di danneggiare l'attrezzatura.

Posso usare questa cyclette all'aperto ?

No, l'attrezzatura è progettata solo per uso interno. Utilizzarla in un luogo ben ventilato, al riparo da correnti d'aria, e a una temperatura compresa tra 10 °C e 35 °C.

Come trasportare o riporre la cyclette ?

Per spostarla, posizionarsi davanti all'attrezzatura da entrambi i lati, afferrare i manubri e inclinarla sulle ruote posteriori. Sono necessarie almeno due persone. Riporla in un luogo asciutto con variazioni di temperatura minime (da 5 °C a 45 °C).

Cosa fare in caso di malfunzionamento ?

Contattare immediatamente il rivenditore. Fornire il numero di modello, il numero di serie, la natura del problema, le condizioni d'uso e la data di acquisto. Non aprire l'attrezzatura da soli senza consultare il rivenditore.

Quanto dura la garanzia ?

La durata della garanzia varia in base al paese. Copre i difetti di fabbricazione e di materiali per un uso normale e conforme al manuale. L'usura normale, i danni accidentali o l'uso non conforme non sono coperti. Consultare il rivenditore per le condizioni esatte.

MANUALE UTENTE Cardio Fit B25 XBike TUNTURI

Questo manuale in lingua italiana è una traduzione dalla versione originale del manuale in lingua inglés.

Non si possono trarre diritti di traduzione dalla presente traduzione.

Indice

Cyclette verticale 41

Precauzioni di sicurezza......41

Istruzioni di montaggio...... 42

Descrizione (fig. A) 42

Contenuto dell'imballaggio (fig. B & C) 42

Assemblaggio (fig. D) 42

Allenamenti.... 42

Istruzioni per l'esercizio 43

Hartslag .... 43

Utilizzo....44

Console (fig F) 44

Spiegazione dei pulsanti 44

Spiegazione delle funzioni di visualizzazione 45

Utilizzo ..... 45

Pulizia e manutenzione 45

Sostituzione delle batterie (Fig E) 45

Difetti e malfunzionamenti 45

Trasporto e stoccaggio......46

Informazioni aggiuntive 46

Garanzia....46

Dati tecnici....47

Dichiarazione del fabbricante......47

Clausola di esonero della

responsabilità 47

Cyclette verticale

Benvenuti nel mondo di Tunturi Fitness! Grazie per aver acquistato questo apparecchio Tunturi. Tunturi offre un'ampia gamma di apparecchi per fitness professionale, fra cui crosstrainer, tapis roulant, cyclette, e vogatori e. Questo apparecchio Tunturi è adatto per tutta la famiglia, a prescindere dal livello di forma fisica. Per ulteriori informazioni, visitare il sito Web www. tunturi.com

Precauzioni di sicurezza

ATTENZIONE

- Leggere le precauzioni di sicurezza e le istruzioni. La mancata osservanza delle precauzioni di sicurezza e delle istruzioni può causare lesioni personali o danni all'apparecchio. Conservare gli avvisi di sicurezza e le istruzioni per future consultazioni.

ATTENZIONE

- Il sistema di monitoraggio della frequenza cardiaca può essere impreciso. L'eccessivo esercizio può causare serie lesioni o perfino il decesso. Se si avverte spossatezza, interrompere immediatamente l'allenamento.

• L'apparecchio è adatto esclusivamente per un uso domestico e professionale (ad es. ospedali, stazioni di pompieri, hotel, scuole, ecc.). L'utilizzo massimo è limitato a 6 ore al giorno. L'apparecchio non è adatto per scopi completamente commerciali (ad es. grandi palestre).
• L'uso di questo apparecchio da parte di bambini o persone con handicap fisici, sensoriali, mentali o motori o privi di esperienza e di competenze può causare pericoli. Le persone responsabili per la loro sicurezza devono fornire esplicite istruzioni o supervisionare l'uso dell'apparecchio.
• Prima di iniziare l'allenamento, consultare un medico per verificare il proprio stato di salute.

• Se si avvertono nausea, vertigini o altri sintomi anomali, interrompere immediatamente l'allenamento e consultare un medico.

• Per evitare dolori muscolari e sforzi, iniziare ogni allenamento con una fase di riscaldamento e terminare ogni allenamento con una fase di defaticamento. Ricordarsi di eseguire lo stretching al termine dell'allenamento.

• L'apparecchio è adatto esclusivamente per un uso in interni. L'apparecchio non è idoneo per un uso all'aperto.
• Utilizzare l'apparecchio in un ambiente con ventilazione adeguata. Non utilizzare in ambienti esposti alle correnti d'aria per non prendere un raffreddore.
• Utilizzare l'apparecchio esclusivamente in ambienti con temperature comprese fra 10 °C e 35 °C. Conservare l'apparecchio esclusivamente in ambienti con temperature comprese fra 5 °C e 45 °C.
• Non utilizzare o riporre l'apparecchio in ambienti umidi. L'umidità dell'aria non deve mai superare l'80%.
• Utilizzare l'apparecchio solo per lo scopo previsto. Non utilizzare l'apparecchio per scopi diversi da quelli descritti nel manuale.
• Non usare l'apparecchio se presenta parti danneggiate o difettose. In caso di parti danneggiate o difettose contattare il rivenditore.
• Mantenere mani, piedi e le altre parti del corpo lontani dalle parti in movimento.
• Tenere i capelli lontani dalle parti in movimento.
• Indossare indumenti e scarpe adatti.
• Mantenere abiti, gioielli e altri oggetti lontani dalle parti in movimento.
• Controllare che l'apparecchio venga utilizzato da una sola persona alla volta. L'apparecchio non deve essere utilizzato da persone di peso superiore a 110 kg (242 lbs).
• Non smontare l'apparecchio senza aver consultato il rivenditore.

Istruzioni di montaggio

Descrizione (fig. A)

La cyclette verticale è un apparecchio fisso per il fitness utilizzato per simulare la pedalata senza causare eccessiva pressione sulle giunture.

Contenuto dell'imballaggio (fig. B

& C)

• L'imballaggio contiene i componenti illustrati nella fig. B.
• L'imballaggio contiene gli elementi di fissaggio illustrati nella fig. C. Consultare la sezione "Descrizione".

NOTA

- Se una parte manca, contattare il rivenditore.

Assemblaggio (fig. D)

ATTENZIONE

• Assemblare l'apparecchio nell'ordine indicato.
• Per trasportare e spostare l'apparecchio sono necessarie almeno due persone.

AVVISO

• Collocare l'apparecchio su una superficie stabile e in piano.
• Collocare l'apparecchio su una base protettiva per evitare danni alla superficie del pavimento.
• Mantenere uno spazio libero di almeno 1 m intorno all'apparecchio.
• Consultare le illustrazioni per il corretto assemblaggio dell'apparecchio.

NOTA

- Conservare tutti gli utensili forniti con questo prodotto, dopo aver completato il montaggio del prodotto, per eventuali necessità di assistenza in futuro.

Allenamenti

L'allenamento deve essere adeguatamente leggero ma di lunga durata. L'esercizio aerobico si basa sul miglioramento del consumo massimo di ossigeno del corpo che a sua volta migliora resistenza e forma fisica. Durante l'allenamento è necessario sudare ma non arrivare all'affanno. Per raggiungere e mantenere una forma fisica di base, allenarsi almeno tre volte alla settimana, per 30 minuti alla volta. Aumentare il numero di sessioni di esercizio per migliorare il livello di

forma fisica. È importante combinare l'esercizio regolare con una dieta salutare. Una persona impegnata a seguire una dieta dovrà allenarsi quotidianamente, iniziando con 30 minuti o meno e aumentando gradualmente l'allenamento giornaliero fino ad un'ora. Iniziare l'allenamento a bassa velocità e con scarsa resistenza per evitare di sottoporre a uno stress eccessivo il sistema cardiovascolare. Man mano che il livello di forma fisica aumenta, è possibile aumentare gradualmente anche velocità e resistenza. L'efficienza dell'allenamento può essere misurata monitorando la frequenza cardiaca e le pulsazioni.

Istruzioni per l'esercizio

L'utilizzo del vostro fitness trainer vi darà diversi benefici, migliorerà la vostra forma fisica, tono muscolare e, insieme a una dieta con le calorie sotto controllo, vi aiuterà a perdere peso.

La fase di riscaldamento

Questa fase aiuta a far scorrere il sangue nel corpo e a far funzionare correttamente i muscoli. Ridurrà anche il rischio di crampi e di lesioni muscolari. Si consiglia di fare qualche esercizio di stretching come mostrato qui di seguito. Ogni esercizio di stretching andrebbe mantenuto per circa 30 secondi, non forzare o strappare i muscoli durante l'esercizio, se si sente un dolore FERMARSI SUBITO

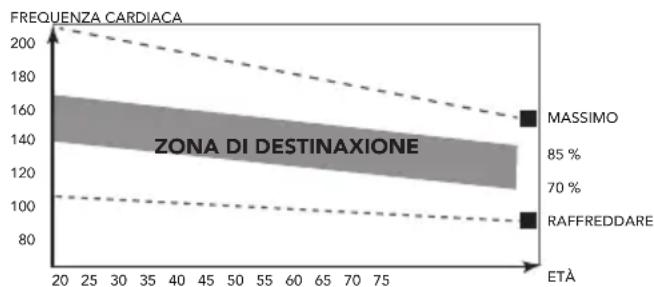

La fase dell'esercizio

Questa è la fase dove fate il vostro sforzo. Dopo un uso regolare, i muscoli delle vostre gambe diventeranno più flessibili. Lavorare nell'ottica del vostro obiettivo è molto importante per mantenere un ritmo costante durante l'esercizio. La velocità del vostro lavoro dovrebbe essere sufficiente per aumentare il vostro battito cardiaco nella zona target mostrata sul grafico qui sotto.

Questa fase dovrebbe durare almeno 12 minuti anche se la maggior parte delle persone inizia a circa 15-20 minuti

La fase di defaticamento

Questa fase consente al vostro sistema cardiovascolare e ai vostri muscoli di rilassarsi. Questa è una ripetizione dell'esercizio di riscaldamento, cioè riduce il vostro ritmo, e continua per circa 5 minuti. Gli esercizi di stretching adesso andrebbero ripetuti, ricordandosi sempre di non forzare o strappare i vostri muscoli nello stretching. A mano a mano che sarete più in forma, potreste aver bisogno di allenarvi di più e più a lungo. Si consiglia di allenarsi almeno tre volte alla settimana, e se possibile, spalmare gli esercizi in

Tono muscolare

Per tonificare i muscoli mentre siete sul vostro fitness trainer dovrete impostare la resistenza abbastanza alta. Questo sforzerà di più i muscoli delle vostre gambe e potrebbe voler dire che non potrete allenarvi per il tempo che avreste desiderato. Se anche voi state cercando di migliorare la vostra forma dovrete modificare il vostro programma di allenamento. Dovreste allenarvi normalmente durante le fasi di riscaldamento e di defaticamento, ma verso la fine della fase dell'esercizio dovreste aumentare la resistenza, per fare lavorare di più le vostre gambe. Dovrete ridurre la vostra velocità per mantenere la vostra freuenza cardiaca nella zona target.

Perdere peso

Qui il fattore importante è la quantità di sforzo che mettete. Più forte e a lungo lavorate e più calorie brucerete. In effetti è uguale a come se stesse allenandovi per migliorare la vostra forma, la differenza è l'obiettivo.

Hartslag

Hartslagmeting (handgreepsensoren)

Togliere il perno di blocco dal giunto e piegare la guida in allumini, quindi bloccare con il perno di blocco.

Regolazione della resistenza

Per aumentare o diminuire la resistenza, ruotare la manopola di regolazione nella parte superiore del tubo di supporto del manubrio

• Senso orario (direzione +) per aumentare la resistenza.
• Senso antiorario (direzione -) per diminuire la resistenza.

La scala sopra la manopola (1-8) vi aiuta a trovare e azzerare una resistenza adatta.

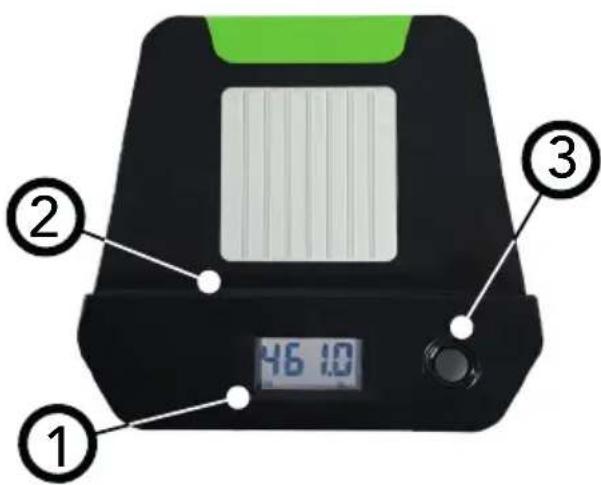

Console (fig F)

1 Display
2 Supporto per tablet/ libro
3 Pulsanti

AVVISO

• Non esporre la console alla luce solare diretta.
- Asciugare la superficie della console se è coperta da gocce di sudore.
• Non appoggiarsi sulla console.
- Toccare il display solo con la punta delle dita. Non toccare il display con le unghie o con oggetti appuntiti.

NOTA

- La console passa in modalità standby quando l'apparecchio non viene utilizzato per 4 minuti.

Spiegazione dei pulsanti

Mode

• Scegliere ogni funzione premendo il tasto
• Tenere premuto il tasto Mode per 3 secondi per azzerare tutte le funzioni TIME, SPEED, DISTANCE, CALORIES & PULSE.

NOTA

- Il contachilometri può essere azzerato da un cambio di batterie.

Spiegazione delle funzioni di visualizzazione

Scan

- Effettua la scansione automatica per ogni modalità in sequenza ogni 5 secondi, TIME, SPEED, DISTANCE, CALORIES, ODO & PULSE.

Speed (Velocità)

- Visualizza la velocità di allenamento corrente.

- Range: 0.0 \~ 999.9 / Unità: KM/H.

- Senza nessun segnale trasmesso nel monitor per 4 secondi durante l'esercizio, VELOCITA' visualizzerà "0.0"

Distance (Distanza)

- Accumula in automatica la distanza dall'esercizio durante il lavoro.

- Range: 0.0 \~ 999.9 / Unità: KM

Odometer (Contachilometri)

- Accumula in automatico la distanza totale per tutte le sedute di esercizi.

- Range 0.0\~99.99 / 0.00 \~ 9999 KM

Time

- Accumula automaticamente la durata dell'esercizio quando si lavora.

- Range: 00:00 \~ 99:59.

Calories

- Accumula automaticamente le calorie bruciate quando si fanno gli esercizi.

- Range: 0 \~ 999.9 / Unità: K.Cal.

NOTA

- Questo dato è una guida approssimativa per confrontare le differenti sedute di esercizi che non può essere usato in un trattamento medico

Pulse (Impulso)

- L'impulso corrente verrà visualizzato dopo 6 secondi quando viene rilevato dalla console.

- Senza nessun segnale d'impulso per 6 secondi, la console visualizzerà "P".

- Range 0-40\~240 BPM

Utilizzo

Accensione

- Premere qualsiasi tasto per accendere la console mentre si trova in modalità sleep..

- Iniziare a pedalare per accendere la console quando si trova in modalità sleep.

Spegnimento

In assenza di segnale trasmesso nel monitor per 4 minuti, il monitor entrerà automaticamente in modalità SLEEP.

Pulizia e manutenzione

L'apparecchio non richiede manutenzione speciale. L'apparecchio non richiede ricalibrazione quando viene assemblato, utilizzato e sottoposto a assistenza in conformità con le istruzioni.

ATTENZIONE

• Non utilizzare solventi per pulire l'apparecchio.

• Pulire l'apparecchio con un panno morbido e assorbente dopo ogni uso.
• Verificare regolarmente che tutte le viti e i dadi siano serrati.
• Se necessario, lubrificare i raccordi.

Sostituzione delle batterie (Fig E)

La console è dotata di 2 batterie stilo AAA sul retro della console.

• Rimuovere il coperchio.
• Rimuovere le vecchie batterie.
• Inserire le nuove batterie. Verificare che le batterie rispettino i simboli della polarità (+) e (-).
• Montare il coperchio.

Difetti e malfunzionamenti

Nonostante il costante controllo di qualità, i singoli componenti possono causare difetti e malfunzionamenti all'apparecchio. Nella maggior parte dei casi, è sufficiente sostituire i componenti difettosi.

• Se l'apparecchio non funziona correttamente, contattare immediatamente il ivenditore.
• Fornire il numero di modello e il numero di serie dell'apparecchio al rivenditore.
  Comunicare la natura del problema, le condizioni d'uso e la data d'acquisto.

Trasporto e stoccaggio

ATTENZIONE

• Prima di trasportare e riporre l'apparecchio, rimuovere l'adattatore.

• Per trasportare e spostare l'apparecchio sono necessarie almeno due persone.

• Posizionarsi in piedi davanti all'apparecchio da entrambi i lati e afferrare saldamente le impugnature. Sollevare la parte anteriore dell'apparecchio in modo da sollevare il retro sulle ruote. Spostare l'apparecchio e abbassarlo con cura. Collocare l'apparecchio su una base protettiva per evitare danni alla superficie del pavimento.

• Spostare l'apparecchiatura con attenzione sulle superfici irregolari. Non spostare l'apparecchio al piano superiore utilizzando le ruote ma sostenerlo per le impugnature.
• Riporre l'apparecchio in un luogo asciutto con la minore variazione di temperatura possibile.

Informazioni aggiuntive

Smaltimento dell'imballo

Le linee guide governative chiedono di ridurre la quantità di rifiuti smaltiti nelle discariche. Per questo vi chiediamo di smaltire in modo responsabile tutti i rifiuti d'imballo presso dei centri di riciclaggio pubblici.

Smaltimento a fine vita

Noi di Tunturi speriamo che possiate godervi molti anni di piacevole uso dal nostro fitness trainer. Tuttavia, arriverà il momento quando il vostro fitness trainer arriverà alla fine della sua vita utile. Secondo la Legislazione Europea WEEE voi siete responsabili per uno smaltimento appropriato del vostro fitness trainer presso una struttura di raccolta pubblica autorizzata.

Garanzia

Garanzia dell'attrezzo sportivo Tunturi

Condizioni di garanzia

Il consumatore è tutelato da tutti i diritti previsti dalla legislazione nazionale e riguardanti l'acquisto di beni di consumo. Questi diritti fondamentali non sono limitati dalle condizioni di garanzia.

La garanzia entra in vigore solo se l'attrezzo in questione prodotto dall'azienda Tunturi Ltd. viene utilizzato in linea con le condizioni ambientali d'uso specificate dal fabbricante. Le condizioni ambientali d'uso degli attrezzi son

Condizioni per la garanzia

La garanzia entra in vigore dalla data dell'acquisto dell'attrezzo. Le condizioni per la garanzia possono variare in funzione del paese. Rivolgersi al rivenditore di zona per maggiori informazioni sulle condizioni per la garanzia.

Copertura della garanzia

L'azienda Tunturi Ltd ed i suoi rappresentanti non rispondono per nessun motivo dei danni indiretti causati all'acquirente dall'attrezzo. Per danni indiretti s'intendono quelli relativi al mandato sfruttamento dell'attrezzo, mancato guadagno o altri danni di natura economica.

Limiti di garanzia

La garanzia copre i difetti di materiale e fabbrica dell'attrezzo che si manifestano subito dopo l'acquisto. La garanzia copre solo i difetti che si manifestano durante l'uso normale e conforme alle istruzioni del manuale di installazione, manutenzione ed uso fornito da Tunturi. L'azienda Tunturi Ltd ed i suoi rivenditori non rispondono dei danni causati da eventi al di fuori del loro controllo. La garanzia riguarda solo il proprietario originario dell'attrezzo ed è in vigore solo in quei paesi in cui Tunturi Ltd dispone di un proprio rappresentante autorizzato.

La garanzia non copre i difetti di quegli attrezzi o componenti che sono stati modificati senza l'espressa autorizzazione del fabbricante Tunturi Ltd. La garanzia non copre i difetti causati dalla normale usura, da un uso in condizioni non previste, dalla corrosione, dalla movimentazione e dal trasporto.

La garanzia non copre rumori o suoni emessi durante l'uso a meno che non impediscano l'uso dell'attrezzo e che non siano causati da un guasto all'attrezzo stesso.

La garanzia non comprende nemmeno i normali interventi di servizio dell'attrezzo, come per esempio la pulizia, lubrificazione, controllo periodico dei componenti né le piccole installazioni che può effettuare il cliente stesso e che non richiedono lo smontaggio/montaggio dell'attrezzo. Questi interventi sono, per esempio, la sostituzione del pannello, dei pedali o di altri componenti analoghi. La garanzia non copre gli

interventi di riparazione previsti, se non vengono eseguiti da un rappresentante autorizzato Tunturi. Se sbagliate a seguire le istruzioni del manuale d'uso, decade subito la garanzia sul prodotto.

Dati tecnici

Parametro Unità di misura		Valore
Lunghezza cm	inch	10240.2
Larghezza cm	inch	53,020.9
Altezza cm	inch	114,044.9
Peso kg	lbs	18.540.7
Peso massimo utente	kglbs	110242
Tipo delle batterie	AAA 2X

Dichiarazione del fabbricante

Tunturi New Fitness BV dichiara che questo prodotto è conforme ai seguenti standard e direttive: EN 957 (HC), 89/336/CEE. Pertanto sul prodotto è apposto il marchio CE.

01-2017

Clausola di esonero della responsabilità

© 2017 Tunturi New Fitness BV Tutti i diritti riservati.

Il prodotto e il manuale sono soggetti a modifiche. Le specifiche tecniche possono essere modificate senza preavviso.

V

Español

Sostituzione delle batterie (Fig E) 52

Sostituzione delle batterie (Fig E)

La console è dotata di 2 batterie stilo AAA sul retro della console.

• Rimuovere il coperchio.
• Rimuovere le vecchie batterie.
• Inserire le nuove batterie. Verificare che le batterie rispettino i simboli della polarità (+) e (-).
• Montare il coperchio.

Defectos y fallos
