MANUALE UTENTE WW7800 SAMSUNG

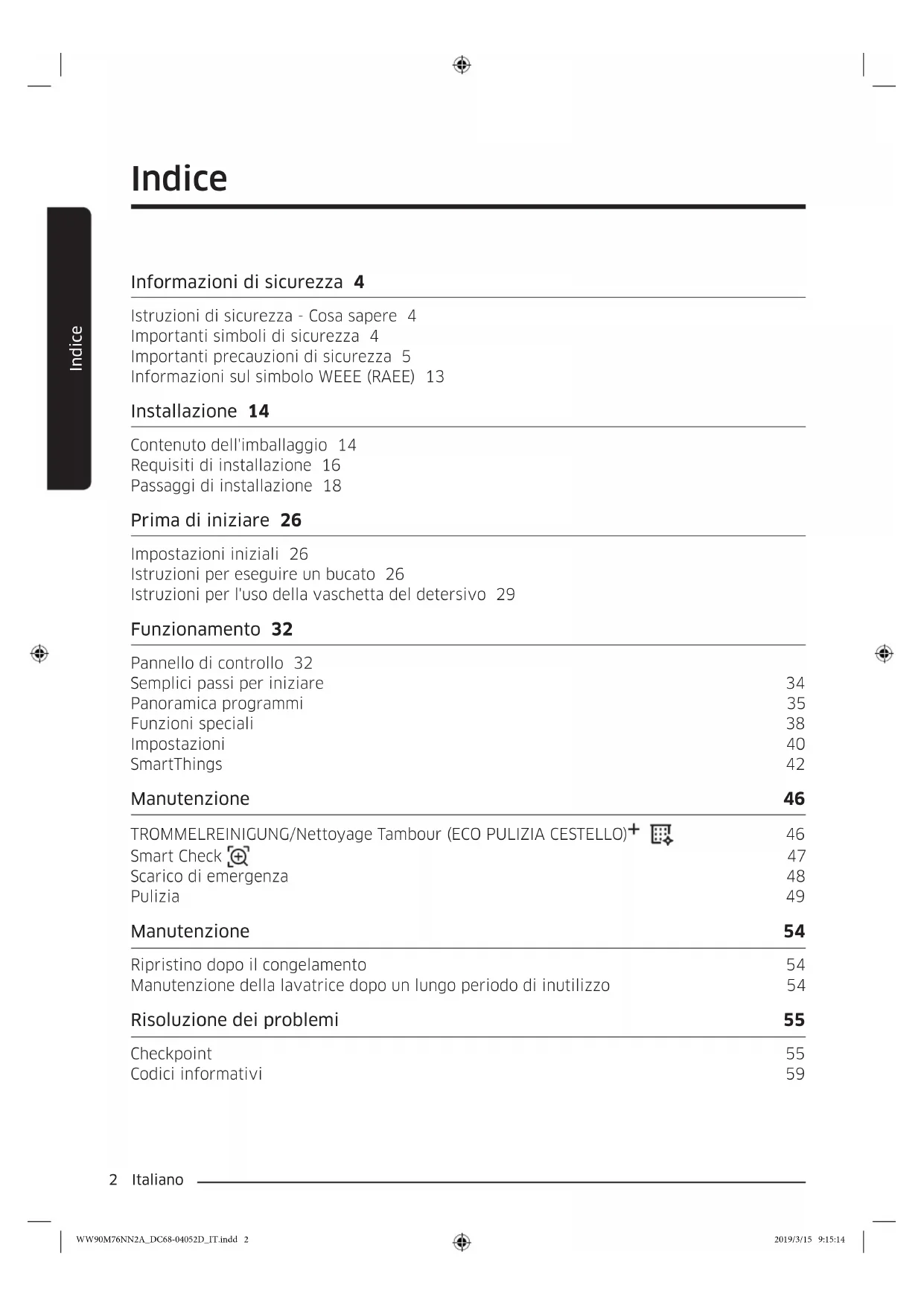

Scarico di emergenza 48 Pulizia 49 Manutenzione 54 Ripristino dopo il congelamento 54 Manutenzione della lavatrice dopo un lungo periodo di inutilizzo 54 Risoluzione dei problemi 55 Checkpoint 55 Codici informativi 59 WW90M76NN2A_DC68-04052D_IT.indd 2 2019/3/15 9:15:14Italiano 3 Indice Speciche 64 Tabella tessuti 64 Protezione dell'ambiente 65 Foglio speciche 66 Informazioni sui principali cicli di lavaggio 69 WW90M76NN2A_DC68-04052D_IT.indd 3 2019/3/15 9:15:144 Italiano Informazioni di sicurezza Informazioni di sicurezza Congratulazioni per l'acquisto della tua nuova lavatrice Samsung. Questo manuale contiene importanti informazioni riguardanti l'installazione, l'uso e la manutenzione del tuo nuovo apparecchio. Ti consigliamo di leggere le informazioni qui fornite per conoscere i vantaggi offerti dalle funzioni della lavatrice. Istruzioni di sicurezza - Cosa sapere Leggere attentamente questo manuale per sapere come usare in modo sicuro ed efciente le varie funzioni e caratteristiche offerte da questa lavatrice. Tenere il manuale in un luogo sicuro vicino all'apparecchio per poterlo consultare ogniqualvolta se ne presenti la necessità. Utilizzare l'apparecchio solo per lo scopo per il quale è stato prodotto, come descritto in questo manuale. Le avvertenze e le importanti istruzioni di sicurezza riportate in questo manuale non coprono tutte le possibili condizioni e situazioni che possono vericarsi. E' responsabilità dell'utente utilizzare l'apparecchiatura con buonsenso, prestando la massima attenzione e cura in fase di installazione, manutenzione e funzionamento della lavatrice. Poiché le seguenti istruzioni operative coprono i vari modelli disponibili, le caratteristiche della lavatrice possono differire da quelle descritte in questo manuale e non tutti i simboli di avvertenza possono essere applicabili. In caso di domande o dubbi, rivolgersi al più vicino centro di assistenza o reperire le informazioni necessarie accedendo al sito www. samsung.com. Importanti simboli di sicurezza Signicato delle icone e dei simboli riportati in questo manuale dell'utente: AVVERTENZA Pericoli o pratiche non sicure che possono causare lesioni personali gravi, mortali e/o danni alla proprietà. ATTENZIONE Pericoli o pratiche non sicure che possono causare lesioni personali e/o danni alla proprietà. NOTA Indica il rischio di lesioni personali o danni materiali. WW90M76NN2A_DC68-04052D_IT.indd 4 2019/3/15 9:15:15Italiano 5 Informazioni di sicurezza La simbologia di avvertenza ha lo scopo di prevenire eventuali lesioni personali. Seguire le istruzioni scrupolosamente. Una volta letto, conserva il manuale in un luogo sicuro per una futura consultazione. Leggere tutte le istruzioni per la sicurezza prima di utilizzare l'apparecchio. Così come per tutte le apparecchiature che usano l'elettricità e prevedono parti in movimento, sussistono potenziali pericoli. Per un utilizzo sicuro dell'apparecchio, familiarizza con le funzioni e presta attenzione durante l'uso. Importanti precauzioni di sicurezza AVVERTENZA Per ridurre i rischi di incendio, scariche elettriche o lesioni personali durante l'uso dell'apparecchio, seguire queste importanti precauzioni:

1. Questo prodotto non deve essere utilizzato da bambini e

adulti che abbiano ridotte capacità siche, sensoriali o mentali o siano prive di esperienza o conoscenza, a meno che siano state fornite loro istruzioni per l’uso da parte di una persona responsabile della loro sicurezza o che sovrintenda all'uso dell'apparecchio.

2. Per l'uso in Europa: Questo apparecchio può essere

utilizzato da bambini di età superiore agli 8 anni e da persone con ridotte capacità siche, sensoriali o mentali o senza esperienza o conoscenza del prodotto solo sotto la supervisione di una persona responsabile o nel caso in cui abbiano ricevuto informazioni speciche sull'uso sicuro dell'apparecchio e ne abbiano compreso i rischi ad esso associati. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere eseguite da bambini senza la supervisione di un adulto.

3. Sorvegliare i bambini afnché non giochino con l’apparecchio.

WW90M76NN2A_DC68-04052D_IT.indd 5 2019/3/15 9:15:156 Italiano Informazioni di sicurezza Informazioni di sicurezza

4. Se il cavo di alimentazione è danneggiato, richiederne la

sostituzione al produttore, a un tecnico dell'assistenza o un tecnico specializzato al ne di evitare potenziali pericoli.

5. Utilizzare il nuovo set di tubi in dotazione all’apparecchio

senza riutilizzare i tubi vecchi.

6. Vericare che tappeti o altri oggetti non ostruiscano le

aperture di ventilazione dell’apparecchio se queste sono poste alla base del prodotto.

7. Per l'uso in Europa: Senza una costante supervisione da parte

di un adulto, i bambini di età inferiore ai 3 anni devono essere tenuti lontani dall'apparecchio.

8. ATTENZIONE: Per evitare i rischi connessi a un ripristino

involontario del fusibile termico, non alimentare l’apparecchio attraverso un commutatore esterno, come ad esempio un timer, né collegarlo a un circuito regolarmente attivato/ disattivato dalla utility.

9. Questo apparecchio è progettato esclusivamente per uso

domestico e non è adatto all'uso per applicazioni quali: - angoli cottura per il personale di punti vendita, ufci e altri ambienti lavorativi; - case coloniche; - uso da parte di clienti in alberghi, motel e altri ambienti di tipo residenziale; - ambienti di tipo bed and breakfast; - aree ad uso comune in condomini o lavanderie. Avvertenze per installazioni critiche AVVERTENZA L'installazione di questo apparecchio deve essere eseguita da un tecnico qualicato o da un centro di assistenza.

• Il mancato rispetto di questa precauzione può causare scosse elettriche, incendio, esplosione, malfunzionamenti o lesioni. L'apparecchiatura è pesante, prestare attenzione nel sollevarla. WW90M76NN2A_DC68-04052D_IT.indd 6 2019/3/15 9:15:15Italiano 7 Informazioni di sicurezza Inserire il cavo di alimentazione in una presa a parete che rispetti le speciche elettriche locali. Usare una presa di corrente dedicata solo a questo apparecchio senza fare uso di una prolunga.

• L'uso di prese multiple o di prolunghe può causare scosse elettriche o un incendio.

• Vericare che la tensione, la frequenza e la corrente corrispondano alle speciche dell'apparecchio. Il mancato rispetto di questa precauzione può causare scosse elettriche o un incendio. Inserire saldamente la spina nella presa di corrente. Pulire regolarmente con un panno asciutto i poli della presa elettrica rimuovendo polvere, acqua o altre sostanze estranee.

• Scollegare la spina dalla presa e pulirla con un panno asciutto.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o un incendio. Inserire la spina di alimentazione nella presa a parete in modo che il cavo scenda verso il pavimento.

• Inserendo la spina nella direzione opposta, i li elettrici all'interno del cavo potrebbero subire danni e causare scosse elettriche o un incendio. Poiché possono rappresentare un pericolo, tenere i materiali di imballaggio fuori dalla portata dei bambini.

• Se per gioco un bambino inla la testa in un sacchetto potrebbe rimanere soffocato. Se l'apparecchio, la spina o il cavo di alimentazione sono danneggiati, rivolgersi al più vicino centro di assistenza. Questa apparecchiatura deve essere adeguatamente collegata a terra. Non effettuare il collegamento a terra dell'unità su condutture del gas, tubature dell'acqua in plastica o linee telefoniche.

• Il mancato rispetto di questa precauzione può causare scosse elettriche, incendio, esplosione o malfunzionamenti.

• Non collegare mai il cavo di alimentazione a una presa non collegata adeguatamente a terra e vericare in ogni caso che il collegamento sia conforme alle normative locali e nazionali. Non installare l'apparecchio vicino a un radiatore o a materiale inammabile. Non installare l'apparecchio in un locale soggetto a umidità, fumi d'olio o polvere, luce solare diretta o acqua (pioggia). Non installare l'apparecchio in un locale soggetto a basse temperature.

• Il gelo può causare lo scoppio delle tubature. Non installare l'apparecchio in un locale in cui possa vericarsi una perdita di gas.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o un incendio. Non utilizzare un trasformatore.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o un incendio. Non utilizzare spine e cavi di alimentazione danneggiati o prese di corrente allentate.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o un incendio. Non piegare o tirare eccessivamente il cavo di alimentazione. Non torcere o annodare il cavo di alimentazione. Non agganciare il cavo elettrico a oggetti metallici, non collocarvi sopra oggetti pesanti, non far correre il cavo tra oggetti, né spingere il cavo dietro l'apparecchio.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o un incendio. WW90M76NN2A_DC68-04052D_IT.indd 7 2019/3/15 9:15:158 Italiano Informazioni di sicurezza Informazioni di sicurezza Per scollegare la spina dalla presa non tirare il cavo di alimentazione.

• Scollegare l'alimentazione afferrando la spina.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o un incendio. L'apparecchiatura deve essere posizionata in modo da avere facile accesso alla spina, alle prese del carico d'acqua e alle tubazioni di scarico. Precauzioni per l'installazione ATTENZIONE Posizionare l'apparecchio in modo che la spina elettrica sia facilmente accessibile.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o un incendio per una eventuale perdita di corrente. Installare l'apparecchio su una supercie piana in grado di sostenerne il peso.

• Il mancato rispetto di questa precauzione può causare vibrazioni, spostamento, rumore o malfunzionamenti. Importanti avvertenze per l'uso AVVERTENZA Se l'apparecchio risulta allagato, chiudere immediatamente il rubinetto dell'acqua ed escludere l'alimentazione, quindi rivolgersi al più vicino centro di assistenza.

• Non toccare la spina elettrica con le mani bagnate.

• Il mancato rispetto di questa precauzione può causare scosse elettriche. Se l'apparecchio genera un rumore anomalo, odore di bruciato o fumo, scollegare immediatamente la spina di alimentazione e rivolgersi al più vicino centro di assistenza.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o un incendio. In caso di una perdita di gas (per es.propano, GPL, ecc), ventilare immediatamente il locale senza toccare la spina elettrica. Non toccare né l'apparecchio né il cavo di alimentazione.

• Non utilizzare ventilatori o aspiratori elettrici.

• Una scintilla può causare una esplosione o un incendio. Non lasciare che i bambini giochino dentro o sopra la lavatrice. Inoltre, in fase di smaltimento rimuovere la maniglia dello sportello dell'apparecchio.

• Se i bambini rimangono intrappolati all'interno dell'apparecchio possono morire per soffocamento. Prima dell'uso, rimuovere i materiali di imballaggio (in spugna, styrofoam) sul fondo della lavatrice. Non lavare capi contaminati da benzina, cherosene, benzene, diluenti per vernici, alcol o altre sostanze inammabili o esplosive.

• Il mancato rispetto di questa precauzione può causare scosse elettriche, incendio o esplosione. WW90M76NN2A_DC68-04052D_IT.indd 8 2019/3/15 9:15:15Italiano 9 Informazioni di sicurezza Non forzare l'apertura dello sportello della lavatrice mentre l'apparecchio è in funzione (lavaggio ad alta temperatura/asciugatura/centrifuga).

• L'eventuale fuoriuscita d'acqua può causare scottature o rischio di scivolamento sul pavimento bagnato. Il mancato rispetto di questa precauzione può causare lesioni.

• L'apertura forzata dello sportello può causare danni al prodotto o lesioni. Non inlare la mano sotto la lavatrice mentre è in funzione.

• Il mancato rispetto di questa precauzione può causare lesioni. Non toccare la spina elettrica con le mani bagnate.

• Il mancato rispetto di questa precauzione può causare scosse elettriche. Non spegnere l'apparecchio durante l'uso scollegando la spina.

• Il reinserimento della spina nella presa di corrente può causare scintille, scosse elettriche o un incendio. Non consentire a bambini o disabili di utilizzare la lavatrice senza un'adeguata supervisione. Non consentire ai bambini di arrampicarsi dentro o sull'apparecchio.

• Il mancato rispetto di questa precauzione può causare scosse elettriche, scottature o lesioni. Non inserire mani od oggetti metallici sotto la lavatrice mentre la macchina è in funzione.

• Il mancato rispetto di questa precauzione può causare lesioni. Non scollegare l'apparecchio tirando il cavo di alimentazione. Afferrare sempre saldamente la spina ed estrarla dalla presa.

• Un cavo di alimentazione danneggiato può causare cortocircuito, incendio e/o scosse elettriche. Non tentare di riparare, disassemblare o modicare l'apparecchiatura autonomamente.

• Non utilizzare fusibili (ad es. in rame, acciaio, ecc.) diversi da quelli standard.

• Se l'apparecchio deve essere riparato o reinstallato, rivolgersi al più vicino centro di assistenza.

• Il mancato rispetto di questa precauzione può causare scosse elettriche, incendio, malfunzionamenti o lesioni. Se il tubo di carico dell'acqua dovesse allentarsi dal rubinetto allagando l'apparecchio, scollegare la spina dalla presa.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o un incendio. Scollegare la spina dalla presa se si prevede di non utilizzare l'apparecchio per un lungo periodo di tempo o in caso di temporale.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o un incendio. Se penetrano sostanze estranee nell'apparecchio, scollegare la spina dalla presa di corrente e contattare il più vicino Centro di assistenza Samsung.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o un incendio. Non permettere ai bambini (o agli animali domestici) di giocare con o dentro la lavatrice. Lo sportello della lavatrice non si può aprire facilmente dall'interno e bambini e animali potrebbero subire gravi lesioni se intrappolati all'interno dell'apparecchio. WW90M76NN2A_DC68-04052D_IT.indd 9 2019/3/15 9:15:1510 Italiano Informazioni di sicurezza Informazioni di sicurezza Precauzioni per l'uso ATTENZIONE Se la lavatrice è contaminata da una sostanza estranea come detersivo, sporco, residui di cibo o altro, scollegare la spina dalla presa e pulire l'apparecchio utilizzando un panno morbido inumidito.

• In caso contrario, l'apparecchio potrebbe scolorirsi, deformarsi, danneggiarsi o arrugginirsi. Il vetro dello sportello può rompersi a causa di un forte impatto. Prestare attenzione durante l'uso della lavatrice.

• La rottura del vetro può causare lesioni. Dopo una interruzione nell'erogazione dell'acqua o quando si ricollega il tubo di carico dell'acqua, aprire il rubinetto lentamente. Aprire il rubinetto lentamente anche dopo un lungo periodo di inutilizzo.

• La pressione dell'aria nel tubo di carico dell'acqua o nella conduttura idrica può causare danni o perdite d'acqua. Se si verica un problema di drenaggio durante il funzionamento dell'apparecchio, controllare lo scarico.

• Se per un guasto allo scarico la lavatrice si allaga durante l'uso, ciò può comportare scosse elettriche o un incendio. Inserire completamente i capi nella lavatrice in modo che non rimangano intrappolati nello sportello.

• Se un capo rimane intrappolato nello sportello, ciò può causare danni sia al capo sia alla lavatrice, oppure si può vericare una perdita d'acqua. Chiudere il rubinetto di carico dell'acqua quando non si utilizza la lavatrice. Vericare che le viti sul connettore del tubo di carico dell'acqua siano adeguatamente serrate.

• Il mancato rispetto di questa precauzione può causare lesioni o danni alla proprietà. Vericare che le guarnizioni in gomma e il vetro dello sportello anteriore non siano contaminati da sostanze estranee (per es. riuti, bre, capelli ecc.).

• Se una sostanza estranea viene intrappolata nello sportello o lo sportello non è completamente chiuso, può vericarsi una perdita d'acqua. Prima di usare l'apparecchio, aprire il rubinetto dell'acqua e vericare che il connettore del tubo di carico dell'acqua sia correttamente serrato e che non vi siano perdite.

• Se le viti sul connettore del tubo di carico dell'acqua risultano allentate, si può vericare una perdita. Il prodotto acquistato è idoneo solo all'uso domestico. L'uso del prodotto per scopi commerciali è da intendersi come uso improprio. In questo caso, il prodotto non sarà più coperto dalla garanzia standard offerta da Samsung e Samsung non potrà essere considerata responsabile per malfunzionamenti o danni derivanti da tale uso improprio. Non appoggiarsi sulla supercie dell'apparecchio né collocarvi sopra oggetti (come capi di bucato, candele e sigarette accese, piatti, sostanze chimiche, oggetti metallici, ecc.).

• Il mancato rispetto di questa precauzione può causare scosse elettriche, incendio, malfunzionamenti o lesioni. WW90M76NN2A_DC68-04052D_IT.indd 10 2019/3/15 9:15:15Italiano 11 Informazioni di sicurezza Non spruzzare sostanze volatili come per esempio insetticidi sulla supercie dell'apparecchio.

• Oltre ad essere dannosi per l'uomo, possono causare scosse elettriche, incendio o malfunzionamenti. Non collocare accanto alla lavatrice oggetti che generano campi elettromagnetici.

• In caso contrario, il malfunzionamento dell'apparecchio potrebbe causare lesioni. L'acqua scaricata durante l'asciugatura o un ciclo ad alta temperatura è molto calda. Non toccarla.

• Il mancato rispetto di questa precauzione può causare scottature o lesioni. Non lavare, centrifugare o asciugare sedute, tappetini o abbigliamento impermeabile (*) a meno che la lavatrice disponga di un programma speciale per il lavaggio di questi articoli. (*): Biancheria da letto in lana, mantelle antipioggia, abbigliamento per la pesca, pantaloni da sci, sacchi a pelo, copri pannolini, tute sportive, coperture per biciclette, moto e auto, ecc.

• Non lavare tappetini spessi o rigidi, anche se l'etichetta di questi articoli riporta il simbolo del lavaggio in lavatrice. In caso contrario, le vibrazioni anomale generate possono causare lesioni o danni alla lavatrice, alle pareti circostanti l'apparecchio, al pavimento o ai capi presenti nel cestello.

• Non lavare tappetini o zerbini che abbiano sul retro una retina di gomma antiscivolo. La retina antiscivolo potrebbe separarsi e incollarsi al cestello, provocando malfunzionamenti quali ad esempio problemi nello scarico dell'acqua. Non far funzionare la lavatrice senza la vaschetta del detersivo.

• In caso contrario si può incorrere in scosse elettriche o lesioni a causa di una perdita d'acqua. Non toccare le parti interne del cestello durante o dopo l'asciugatura poiché potrebbero essere molto calde.

• Il mancato rispetto di questa precauzione può causare scottature. Non inserire le mani nella vaschetta del detersivo.

• Le mani potrebbero rimanere intrappolate all'interno del dispositivo della vaschetta e riportare lesioni.

• Il contenitore per il detersivo liquido (solo per i modelli che lo prevedono) non è idonea all'uso di detersivi in polvere. Rimuovere la Il contenitore del detersivo liquido quando si usa detersivo in polvere. Non inserire nella lavatrice oggetti (ad es. scarpe, residui di cibo, animali) che non siano indumenti.

• In caso contrario possono vericarsi danni alla lavatrice o lesioni anche mortali all'animale a causa delle vibrazioni anomale. Non premere i tasti utilizzando oggetti appuntiti come punte di spille, coltelli, unghie, eccetera.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o lesioni. Non lavare capi contaminati da olii, creme o lozioni normalmente utilizzati nei saloni di bellezza o nei centri di massaggio.

• Ciò potrebbe causare una deformazione delle guarnizioni in gomma e una conseguente perdita d'acqua. Non lasciare per lungo tempo nel cestello oggetti metallici quali spille da balia o mollette per capelli, né residui di candeggina.

• In caso contrario il cestello potrebbe arrugginirsi.

• Ai primi segni di ruggine sulla supercie del cestello, applicare un prodotto per la pulizia (neutro) e pulire con una spugna. Non utilizzare in nessun caso una spazzola metallica. WW90M76NN2A_DC68-04052D_IT.indd 11 2019/3/15 9:15:1512 Italiano Informazioni di sicurezza Informazioni di sicurezza Non utilizzare direttamente un detersivo per la pulizia a secco e non lavare, sciacquare o centrifugare capi contaminati da detersivo per la pulizia a secco.

• In caso contrario può vericarsi una combustione o una accensione spontanea a causa del calore generato dall'ossidazione dell'olio. Non utilizzare acqua calda proveniente da sistemi di condizionamento (freddo/caldo).

• In caso contrario potrebbero vericarsi malfunzionamenti del prodotto. Non utilizzare per il lavaggio sapone neutro per le mani.

• Indurendosi e accumulandosi all'interno della lavatrice potrebbe causare malfunzionamento, scolorimento, ruggine o cattivo odore. Inserire calze e reggiseni in una retina per il bucato e lavarli insieme agli altri capi. Non lavare capi di grandi dimensioni, come per esempio lenzuola, chiusi nelle retine per il bucato.

• Il mancato rispetto di questa precauzione può provocare lesioni causate da vibrazioni anomale. Non utilizzare detersivo indurito.

• Se si accumula all'interno della lavatrice può provocare perdite d'acqua. Assicurarsi che tutte le tasche degli indumenti da lavare siano vuote.

• Oggetti duri e appuntiti, come monete, spille, aghi, viti o pietre, possono provocare gravi danni all'apparecchiatura. Non lavare capi con bbie e bottoni di grandi dimensioni o con niture metalliche pesanti. Suddividere il bucato in base al colore e selezionare il programma, la temperatura dell'acqua e le altre funzioni aggiuntive in base alla resistenza dei colori.

• Il mancato rispetto di questa precauzione può scolorire o danneggiare i capi. Quando si chiude lo sportello, fare attenzione alle mani dei bambini per evitare di schiacciarle.

• Il mancato rispetto di questa precauzione può provocare lesioni personali. Importanti avvertenze per la pulizia AVVERTENZA Non pulire l'apparecchio spruzzandovi direttamente sopra acqua. Non usare soluzioni per la pulizia a base di acidi forti. Non usare benzene, diluente o alcol per pulire l'apparecchio.

• Il mancato rispetto di questa precauzione può causare scolorimento, deformazione, danni, scosse elettriche o un incendio. Prima di eseguire la pulizia o la manutenzione dell'apparecchio, scollegare la spina dalla presa di corrente.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o un incendio. WW90M76NN2A_DC68-04052D_IT.indd 12 2019/3/15 9:15:15Italiano 13 Informazioni di sicurezza Informazioni sul simbolo WEEE (RAEE) Corretto smaltimento del prodotto (riuti elettrici ed elettronici) (Applicabile nei Paesi con sistemi di raccolta differenziata) Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cufa e cavo USB) non devono essere smaltiti con altri riuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei riuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di riuti, conferendoli ai soggetti autorizzati secondo le normative locali. Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con supercie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e vericare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri riuti commerciali. Per informazioni sull'impegno di Samsung ai ni della salvaguardia ambientale e sugli obblighi normativi relativi a ciascun prodotto, come per esempio il REACH, vogliate visitare il sito samsung.com/uk/ aboutsamsung/samsungelectronics/corporatecitizenship/ data_corner.html WW90M76NN2A_DC68-04052D_IT.indd 13 2019/3/15 9:15:1514 Italiano Installazione Installazione Seguire accuratamente questi istruzioni per garantire una corretta installazione della lavatrice ed evitare incidenti durante il bucato. Contenuto dell'imballaggio Vericare che tutte le parti indicate siano contenute nell'imballaggio del prodotto. In caso di problemi con la lavatrice o i suoi componenti, contattare il Centro di assistenza clienti Samsung di zona o il rivenditore.

01 Leva di sblocco 02 Vaschetta detersivo 03 Pannello di controllo 04 Sportello 05 Cestello 06 Filtro pompa 07 Tubo di scarico di emergenza 08 Copriltro 09 Coperchio superiore 10 Spina di alimentazione 11 Tubo di scarico 12 Piedini di livellamento

• La forma della vaschetta e/o la leva può variare in base al modello. WW90M76NN2A_DC68-04052D_IT.indd 14 2019/3/15 9:15:15Italiano 15 Installazione Chiave inglese Copridado Guida tubo Tubo di carico acqua fredda Tubo di carico acqua calda Guida per il detersivo liquido (solo modelli che ne sono dotati) Gancio copertura NOTA

• Copridado: Il numero di copridado in dotazione (da 3 a 6) dipende dal modello.

• Tubo di carico acqua calda: Solo modelli che lo prevedono.

• Guida per il detersivo liquido: Solo modelli che lo prevedono. WW90M76NN2A_DC68-04052D_IT.indd 15 2019/3/15 9:15:1616 Italiano Installazione Installazione Requisiti di installazione Alimentazione e messa a terra

• CA 220-240 V / 50 Hz fusibile o salvavita richiesti

• Usare un interruttore di corrente separato solo per la lavatrice Per garantire una corretta messa a terra, la lavatrice viene fornita con cavo di alimentazione dotato di spina a tre poli da collegare a una presa di corrente correttamente installata e collegata a terra. In caso di dubbi sulla messa a terra, rivolgersi a un elettricista qualicato o a un tecnico dell'assistenza. Non modicare la spina elettrica fornita in dotazione. Se non è adatta alla presa disponibile, rivolgersi a un elettricista qualicato per richiedere l'installazione di una presa idonea. AVVERTENZA

• NON utilizzare prolunghe.

• Utilizzare solo il cavo di alimentazione fornito in dotazione con la lavatrice.

• NON collegare mai il lo di messa a terra a condutture idrauliche in plastica, linee del gas o tubazioni per l'acqua calda.

• Un collegamento a massa errato può causare scariche elettriche. Erogazione dell'acqua La pressione dell'acqua corretta per questa lavatrice è compresa tra 50 e 800 kPa. Una pressione dell'acqua inferiore a 50 kPa può causare la chiusura incompleta della valvola dell'acqua. Inoltre, il riempimento del cestello può richiedere più tempo, causando lo spegnimento della lavatrice. I rubinetti di carico dell'acqua devono trovarsi a una distanza massima di 120 cm dal retro della lavatrice afnché le tubazioni in dotazione raggiungano la lavatrice. Per ridurre il rischio di perdite:

• Vericare che i rubinetti di carico dell'acqua siano facilmente accessibili.

• Chiudere sempre i rubinetti di carico dell'acqua quando non si usa la lavatrice.

• Controllare regolarmente la presenza di eventuali perdite dalle guarnizioni del tubo di carico dell'acqua. ATTENZIONE Prima di usare per la prima volta la lavatrice, vericare i collegamenti ai rubinetti di carico e alla valvola dell'acqua alla ricerca di eventuali perdite. Scarico Samsung consiglia l'uso di una tubazione verticale di 60-90 cm.Il tubo di scarico deve essere ssato alla tubazione verticale mediante l'apposito gancio e il tubo verticale deve coprire completamente il tubo di scarico. WW90M76NN2A_DC68-04052D_IT.indd 16 2019/3/15 9:15:16Italiano 17 Installazione Supercie di appoggio Per ottenere le massime prestazioni, la lavatrice deve essere installata su una supercie solida. Potrebbe risultare necessario rinforzare i pavimenti in legno per ridurre al minimo le vibrazioni normalmente causate dalla lavatrice o da un carico sbilanciato. Tappeti e moquette non offrono sufciente resistenza alle vibrazioni e possono favorire un leggero spostamento della lavatrice durante la centrifuga. ATTENZIONE NON installare la lavatrice su una piattaforma o una struttura non sufcientemente solida. Temperatura dell'acqua Non installare la lavatrice in zone in cui l'acqua potrebbe congelarsi, poiché un certo quantitativo d'acqua è sempre presente all'interno della pompa, della valvola e/o delle tubazioni. Eventuale acqua congelata rimasta nelle giunzioni può danneggiare le cinghie, la pompa e altri componenti della lavatrice. Installazione in vani o scomparti Spazio minimo per un funzionamento ottimale: Ai lati 25 mm Sopra 25 mm Retro 50 mm Fronte 550 mm Se la lavabiancheria e l'asciugatore sono installati nella stessa sede, la parte anteriore del vano o dello scomparto deve avere uno spazio libero di almeno 550 mm. Per la sola lavatrice non è necessaria un'apertura di ventilazione. WW90M76NN2A_DC68-04052D_IT.indd 17 2019/3/15 9:15:1618 Italiano Installazione Installazione Passaggi di installazione PASSAGGIO 1 Scegliere la posizione di installazione Requisiti della posizione:

• La supercie di appoggio deve essere solida, piana e priva di moquette o tappeti in grado di ostruire la ventilazione

• Non deve essere esposta a luce solare diretta

• Lo spazio deve essere sufciente per consentire la ventilazione e il cablaggio

• La temperatura ambiente deve essere sempre superiore al punto di congelamento (0 °C)

• Non deve essere esposta a fonti di calore PASSAGGIO 2 Rimuovere i bulloni di trasporto Disimballare il prodotto e rimuovere tutti i bulloni di spedizione.

1. Allentare i bulloni di trasporto posti sul

retro della lavatrice usando la chiave fornita in dotazione.

2. Coprire i fori con i tappi in plastica

forniti in dotazione. Conservare i bulloni per un eventuale trasporto futuro. WW90M76NN2A_DC68-04052D_IT.indd 18 2019/3/15 9:15:25Italiano 19 Installazione

3. Inserire tutti i copridado in plastica sul

retro della lavatrice. ATTENZIONE Non rimuovere la vite (A) che ssa la fascetta di ritenuta del tubo. AVVERTENZA I materiali da imballaggio possono rappresentare un pericolo per i bambini. Smaltire tutti i materiali da imballaggio (sacchetti in plastica, polistirene, ecc) lontano dalla portata dei bambini. WW90M76NN2A_DC68-04052D_IT.indd 19 2019/3/15 9:15:2620 Italiano Installazione Installazione PASSAGGIO 3 Regolazione dei piedini di appoggio

1. Spingere delicatamente la lavatrice

in posizione. Una forza eccessiva può danneggiare i piedini di livellamento.

2. Livellare la lavatrice regolando

chiave fornita in dotazione. PASSAGGIO 4 Collegamento del tubo di carico dell'acqua Il tubo dell'acqua in dotazione può differire in base al modello. Si prega di seguire le istruzioni in base al tubo dell'acqua in dotazione. Collegare il tubo di carico dell'acqua al rubinetto.

1. Collegare il tubo dell'acqua al rubinetto

dell'acqua, quindi ruotare il connettore in senso orario come illustrato.

2. Collegare l’altro terminale del tubo di

carico dell’acqua alla valvola di carico posta sul retro della lavatrice. Ruotare il tubo in senso orario per serrarlo. WW90M76NN2A_DC68-04052D_IT.indd 20 2019/3/15 9:15:27Italiano 21 Installazione

3. Aprire il rubinetto dell'acqua e

vericare che non vi siano perdite intorno ai collegamenti In presenza di perdite, ripetere i passaggi descritti sopra. AVVERTENZA In caso di perdite d'acqua, interrompere l'uso della lavatrice e scollegarla dalla presa di corrente. Quindi, contattare un centro di assistenza Samsung locale in caso di perdite dal tubo dell'acqua o un idraulico in caso di perdite dal rubinetto dell'acqua. In caso contrario, esiste il pericolo di scosse elettriche. ATTENZIONE Non tendere eccessivamente il tubo dell'acqua. Se il tubo è troppo corto, sostituirlo con un tubo ad alta pressione di maggiore lunghezza. Collegamento a un rubinetto dell'acqua non lettato

1. Rimuovere l'adattatore (A) dal tubo di

carico dell'acqua (B).

2. Usare un cacciavite a croce per

allentare le quattro viti dell'adattatore. WW90M76NN2A_DC68-04052D_IT.indd 21 2019/3/15 9:15:2722 Italiano Installazione Installazione

3. Tenendo l'adattatore, ruotare la parte

(C) in direzione della freccia per allentarlo di 5 mm (*).

4. Inserire l'adattatore nel rubinetto

dell'acqua e serrare le viti sollevandolo.

5. Ruotare la parte (C) nella direzione

della freccia per serrarlo.

6. Tenendo abbassata la parte (E),

collegare il tubo di carico dell'acqua all'adattatore. Quindi rilasciare la parte (E). Quando il tubo si innesta nell'adattatore si avverte un clic.

7. Per completare il collegamento del tubo

dell'acqua, fare riferimento alla gura 2 e 3 nella sezione “Collegamento a un rubinetto dell'acqua lettato". NOTA

• Una volta connesso il tubo di carico dell'acqua all'adattatore, vericare che sia inserito correttamente tirando il tubo verso il basso.

• Usare un rubinetto di tipo comune. Se il rubinetto è quadrato o troppo grande, rimuovere l'anello distanziale prima di inserire il rubinetto nell'adattatore. WW90M76NN2A_DC68-04052D_IT.indd 22 2019/3/15 9:15:27Italiano 23 Installazione Per i modelli dotati di ingresso acqua calda aggiuntivo:

1. Collegare il terminale rosso del tubo

di carico dell’acqua calda all'ingresso dell'acqua calda sul retro della lavatrice.

2. Collegare l'altra estremità del tubo

dell'acqua calda al rubinetto dell'acqua calda. Tubo Aqua stop (solo per i modelli applicabili)

Il tubo Aqua stop avvisa l'utente del rischio di perdite d'acqua. Questo dispositivo rileva il usso dell'acqua e in caso di perdita l'indicatore (A) centrale si accende in rosso. NOTA Il terminale del tubo Acqua stop deve essere collegato al rubinetto di mandata dell'acqua e non all'apparecchio. WW90M76NN2A_DC68-04052D_IT.indd 23 2019/3/15 9:15:2824 Italiano Installazione Installazione PASSAGGIO 5 Posizionamento del tubo di scarico Il tubo di scarico può essere posizionato in tre modi diversi:

Sopra il bordo del lavandino Il tubo di scarico deve essere posizionato a un'altezza compresa tra 60 e 90 cm (*) da terra. Per evitare che il tubo di scarico si pieghi eccessivamente, utilizzare la guida di plastica (A) fornita in dotazione. Fissare la guida a muro con un gancio per garantire uno scarico stabile. Nella tubazione di scarico Il tubo di scarico deve essere posto a un'altezza compresa tra 60 e 90 cm (*) da terra. E' consigliabile usare una tubazione verticale alta 65 cm.

• Per garantire che il tubo di scarico rimanga in posizione, usare la guida del tubo di plastica in dotazione (fare riferimento alla gura).

• Per evitare il sifonamento del usso d'acqua durante il drenaggio, assicurarsi di inserire il tubo di scarico per 15 cm nella conduttura di scarico.

• Per evitare che il tubo di scarico si sposti, ssare la guida del tubo alla parete. Requisiti della tubazione verticale di scarico:

• Diametro minimo 5 cm

• Capacità di scarico minima 60 litri al minuto WW90M76NN2A_DC68-04052D_IT.indd 24 2019/3/15 9:15:28Italiano 25 Installazione Nel tubo di scarico di un lavandino Il tubo di scarico deve essere posizionato al di sopra del sifone del lavandino in modo che il terminale del tubo si trovi ad almeno 60 cm dal pavimento. (*): 60 cm PASSAGGIO 6 Accensione Inserire il cavo di alimentazione in una presa di corrente CA da 220-240 V / 50 Hz protetta da fusibile o salvavita. Premere il tasto Accensione per avviare la lavatrice. WW90M76NN2A_DC68-04052D_IT.indd 25 2019/3/15 9:15:2826 Italiano Prima di iniziare Prima di iniziare Impostazioni iniziali Eseguire la calibrazione (consigliata) La Calibrazione garantisce un'accurata rilevazione del peso del bucato nel cestello. Vericare che il cestello sia vuoto prima di eseguire la Calibrazione.

1. Spegnere e riaccendere la lavatrice.

2. Tenere premuto i tasti Temperatur/Température (Temp.) e Programm-Ende/Arrêt

Différé (Fine Programmata) simultaneamente per 3 secondi per accedere alla modalità Calibrazione. Comparirà il messaggio “Cb”. - I tasti differiscono in base al modello. Vericare il modello posseduto.

3. Premere il tasto Avvio/Pausa (Tenere premuto per avviare) per eseguire il programma

Calibrazione. Il cestello continuerà a ruotare in senso orario e antiorario per circa 3 minuti.

4. Al termine del ciclo sul display comparirà “0” e la lavatrice si spegnerà

automaticamente. La lavatrice è pronta per l'uso. Istruzioni per eseguire un bucato PASSAGGIO 1 Suddividere Suddividere il bucato in base ai seguenti criteri:

• Etichetta di lavaggio: Suddividere il bucato in cotone, bre miste, sintetici, seta, lana e rayon.

• colore: Separare i capi bianchi dai colorati.

• Formato: L'inserimento nella lavatrice di capi di diverse dimensioni migliora le prestazioni di lavaggio.

• Delicatezza: Lavare i capi delicati separatamente dal resto del bucato per capi in pura lana vergine, tende e seta. Controllare le etichette di lavaggio dei capi. NOTA Controllare le etichette dei capi e suddividerli di conseguenza prima di avviare il lavaggio. PASSAGGIO 2 Svuotamento delle tasche Svuotare tutte le tasche dei capi da lavare

• Oggetti metallici quali monete, fermagli e bbie dei vestiti possono danneggiare gli altri capi così come il cestello della lavatrice. WW90M76NN2A_DC68-04052D_IT.indd 26 2019/3/15 9:15:28Italiano 27 Prima di iniziare Rivoltare i capi con bottoni e ricami

• Le cerniere di pantaloni e giacche, se lasciate aperte, possono danneggiare il cestello. Prima di eseguire il lavaggio, chiudere tutte le cerniere e ssarle con un nastro.

• I lacci di alcuni indumenti possono impigliarsi in altri capi danneggiandoli. Fissare tutti i lacci prima di avviare il lavaggio. PASSAGGIO 3 Usare una retina per bucato

• I reggiseni (lavabili in lavatrice) devono essere riposti in una retina per bucato. Durante il lavaggio, i ferretti dei reggiseni possono fuoriuscire dal tessuto danneggiando gli altri indumenti.

• Capi leggeri o di piccole dimensioni come calze, guanti, collant e fazzoletti possono restare intrappolati intorno allo sportello. Prima del lavaggio collocarli in una retina a maglie strette.

• Non lavare la retina da sola, con il cestello vuoto. In caso contrario, potrebbero vericarsi vibrazioni anomale tali da spostare la lavatrice e causare incidenti o lesioni. PASSAGGIO 4 Pre lavaggio (se necessario) Se il bucato da lavare è molto sporco, selezionare l'opzione Pre lavaggio per il programma selezionato. Non utilizzare l'opzione Prelavaggio quando il detersivo viene aggiunto manualmente nel cestello o quando si utilizza detersivo liquido. PASSAGGIO 5 Determinare la capacità di carico Non sovraccaricare la lavatrice. Il sovraccarico della lavatrice può causare un lavaggio non ottimale. Per la capacità di carico per i vari tipi di indumenti, vedere pagina 35. NOTA Quando si lavano lenzuola o trapunte il tempo di lavaggio potrebbe essere superiore, oppure l'efcienza della centrifuga potrebbe non essere soddisfacente. Per lenzuola e trapunte, si consiglia una velocità massima della centrifuga di 800 rpm e una capacità di carico non superiore a 2 kg. ATTENZIONE

• Un carico sbilanciato può ridurre le prestazioni della centrifuga.

• Assicurarsi che il carico sia ben inserito nel cestello e non sia rimasto impigliato nello sportello.

• Non sbattere con forza lo sportello. Chiudere lo sportello delicatamente. In caso contrario, lo sportello potrebbe non chiudersi in modo corretto. PASSAGGIO 6 Usare un detersivo idoneo Il detersivo da utilizzare dipende dal tipo di tessuto da lavare (cotone, sintetico, delicato, lana), dal colore, dalla temperatura di lavaggio e dal grado di sporco. Utilizzare sempre detersivi a basso contenuto di sapone, studiati appositamente per lavabiancheria automatiche. WW90M76NN2A_DC68-04052D_IT.indd 27 2019/3/15 9:15:2828 Italiano Prima di iniziare Prima di iniziare NOTA

• Seguire le istruzioni sulla confezione del detersivo riguardo a peso del bucato, grado di sporco e durezza dell’acqua della zona di residenza. Se non si conosce la durezza dell'acqua della propria zona, contattare l'ente locale preposto.

• Non utilizzare un detersivo che tenda a indurirsi o solidicarsi. Dopo il ciclo di risciacquo eventuali grumi di detersivo rimasti possono bloccare lo scarico.

• Qualora durante il lavaggio si formi troppa schiuma, sul display verrà visualizzato il messaggio 'Sud'. ATTENZIONE Quando si lavano capi in lana usando il programma LANA, usare solo detersivo liquido neutro. Se si usa detersivo in polvere con il programma LANA per lavare capi in lana, questo può restare nel bucato e scolorire gli indumenti. Capsule per bucato Per ottenere risultati ottimali con l'uso delle capsule, seguire le istruzioni seguenti.

1. Inserire la capsula sul fondo del cestello

vuoto verso la parte posteriore.

2. Inserire il bucato nel cestello sopra la

capsula. ATTENZIONE Per i programmi che utilizzano acqua fredda o abbiano una durata inferiore ad un'ora, il detersivo in capsule potrebbe non sciogliersi completamente. WW90M76NN2A_DC68-04052D_IT.indd 28 2019/3/15 9:15:28Italiano 29 Prima di iniziare Istruzioni per l'uso della vaschetta del detersivo Dispenser automatico I modelli con dispenser automatico hanno una vaschetta suddivisa in tre parti: due scomparti solo ad erogazione automatica mentre l'altra è ad erogazione manuale. Con le opzioni Detergente automatico e Ammorbidente automatico attive, la lavatrice eroga una quantità adeguata di detergente o ammorbidente per ogni carico. Per maggiori dettagli vedere sotto:

A. Detergente automatico: Usare solo detergente liquido.

Ammorbidente automatico: Usare solo ammorbidente per tessuti.

Detergente: Se necessario, aggiungere il detergente manualmente come indicato dal produttore del detergente. - Per usare il dispenser manuale, accertarsi che il dispenser automatico sia disattivato. Tenere premuto Dosierung pro Waschgang (Dosaggio Detergente) no allo spegnimento delle spie Auto dispense. - Per usare un detergente in polvere, non oltrepassare il livello max (D).

ATTENZIONE Non utilizzare una quantità eccessiva di detergente. Ciò potrebbe inuenzare negativamente le prestazioni di lavaggio. ATTENZIONE

• Non aprire la vaschetta del detersivo durante il funzionamento della lavatrice. In caso contrario, la lavatrice potrebbe non erogare correttamente il detergente durante il lavaggio.

• Non utilizzare i seguenti tipi di detersivo: - Capsule o tavolette - Sfere o retine WW90M76NN2A_DC68-04052D_IT.indd 29 2019/3/15 9:15:3130 Italiano Prima di iniziare Prima di iniziare

• Per evitare l'otturazione della vaschetta, i detersivi concentrati o molto densi (ammorbidenti o detergenti) devono essere diluiti in acqua prima di essere versati.

• Non spostare gli scomparti rimossi. Rimontarli nella posizione originale. In caso contrario, lo scomparto potrebbe essere scosso provocando la fuoriuscita del suo contenuto.

• Prima di spostare la lavatrice, assicurarsi che la vaschetta del detersivo non contenga detersivo o ammorbidente residuo. Il contenuto della vaschetta potrebbe fuoriuscire. Per versare i detersivi nella vaschetta Se la spia del dispenser automatico rimane accesa, riempire lo scomparto corrispondente. NOTA

• Una volta riempito lo scomparto del dispenser automatico, alla pressione del tasto Avvio/Pausa (Tenere premuto per avviare) viene rilevato il livello del detergente residuo. Tuttavia la spia della ricarica potrà spegnersi anche in seguito, il base al tipo di detergente utilizzato. Per ricaricare il detergente o l'ammorbidente

2. Versare una quantità adeguata

di detergente nello Scomparto Detergente automatico (A).

3. Se necessario, versare una quantità

adeguata di ammorbidente nello scomparto Ammorbidente automatico (B).

4. Reinserire la vaschetta del detergente.

WW90M76NN2A_DC68-04052D_IT.indd 30 2019/3/15 9:15:34Italiano 31 Prima di iniziare ATTENZIONE

• Non versare il detergente nella vaschetta senza avere inserito precedentemente gli scomparti del detergente e dell'ammorbidente. In caso contrario, pulire la vaschetta e reinserire entrambi gli scomparti. Per maggiori informazioni sulla pulizia, vedere a pagina 52.

• Nel dispenser automatico versare solo detetergente ed ammorbidente liquidi.

• Assicurarsi che entrambi gli scomparti siano inseriti completamente. In caso contrario, la lavatrice potrebbe non avviarsi o non erogare il detergente o l'ammorbidente.

• Nel cambiare tipo di detergente, assicurarsi di pulire prima lo scomparto relativo.

• Non mescolare detergenti ed ammorbidenti negli scomparti.

• Al ne di prevenire l'indurimento del detergente, non aprire il coperchio una volta versato il detergente nello scomparto.

• Non utilizzare candeggina in grado di causare una corrosione o la formazione di gas.

• Non rivoltare sottosopra gli scomparti. Il contenuto potrebbe fuoriuscire.

• Non premere la presa sul retro degli scomparti durante lo spostamento. Il contenuto potrebbe fuoriuscire.

• Prestare attenzione nel versare il detergente o l'ammorbidente nei relativi scomparti. Il contenuto potrebbe fuoriuscire.

• Nel rimuovere la vaschetta del detergente per controllarne il contenuto residuo (a seguito di un messaggio di errore o prima della comparsa del messaggio), la vaschetta potrebbe contenere dei liquidi residui o che fuoriescono dal fondo della vaschetta.

• Assicurarsi che entrambi i dispenser automatici e manuali siano vuoti prima di spostare la lavatrice.

• La quantità di detergente o ammorbidente da caricare dipende dal tipo o dalla quantità rimanente.

• Se la spia del dispenser automatico si accende, riempire lo scomparto corrispondente. Una ricarica tardiva potrà ridurre il livello di detergente ed ammorbidente disponibili per il lavaggio. WW90M76NN2A_DC68-04052D_IT.indd 31 2019/3/15 9:15:3432 Italiano Funzionamento Funzionamento Pannello di controllo

01 Selettore programma Ruotare la manopola per selezionare il programma desiderato. 02 Display Il display mostra le informazioni relative al programma in corso e il tempo stimato rimanente, o in alternativa un codice informativo in caso di problemi. Per i tasti e le icone, vedere la pagina corrispondente. 03 Temperatur/ Température (Temp.) Premere per cambiare la temperatura dell'acqua del programma corrente. Premere questo tasto per 3 secondi per attivare o disattivare la Luce cestello. La luce del cestello si spegne automaticamente dopo 2 minuti. 04 Spülen/ Rinçage (Risciacquo) Premere per cambiare il tempo di risciacquo del programma corrente. Il tempo di risciacquo massimo è 5, in base al programma di lavaggio. 05 Pumpen/ Schleudern / Essorage (Centrifuga) Premere per cambiare la velocità di centrifuga del programma corrente. Il numero di giri per minuto disponibili (giri/min) differisce in base al modello.

• Mantieni risciacquo( ): L'acqua di risciacquo viene trattenuta in modo da lasciare il bucato in ammollo. Per scaricare il bucato, eseguire un ciclo di centrifuga o scarico. - Per usare l'opzione Mantieni risciacquo, premere Centrifuga più volte no a quando tutte le spie numeriche si spengono. Non disponibile per il programma PUMPEN/SCHLEUDERN / Vidange/Essorage (SCARICO ACQUA/CENTRIFUGA).

• Esclusione Centrifuga( ): Il cestello non centrifuga dopo lo scarico nale. - Per usare l'opzione Esclusione centrifuga, premere Pumpen/Schleudern / Essorage (Centrifuga) più volte no a quando non si accende la spia di esclusione centrifuga. Disponibile solo per il programma PUMPEN/ SCHLEUDERN / Vidange/Essorage (SCARICO ACQUA/CENTRIFUGA).

• Solo centrifuga: Per eseguire il programma Solo centrifuga, premere Pumpen/Schleudern / Essorage (Centrifuga) per 3 secondi. Con la durata del programma visualizzata sul display, premere Pumpen/Schleudern / Essorage (Centrifuga) più volte no a visualizzare la velocità desiderata. Tenere premuto il tasto Avvio/Pausa (Tenere premuto per avviare) per eseguire il programma. Il tempo di centrifuga dipende dal programma impostato. WW90M76NN2A_DC68-04052D_IT.indd 32 2019/3/15 9:15:34Italiano 33 Funzionamento 06 Optionen/ Option (Opzioni) Premere per selezionare un'opzione tra Intensivo e Prelavaggio. Premere di nuovo per deselezionare. 07 AUTO- DOSIERUNG (AUTO DISPENSE)

• Dosierung pro Waschgang (Dosaggio Detergente) : La lavatrice regola la quantità di detergente da erogare.

• Dosierung pro Spülgang (Dosaggio Ammorbidente) : La lavatrice regola la quantità di ammorbidente da erogare. 08 P rogramm- Ende/Arrêt Différé (Fine Programmata) Programm-Ende/Arrêt Différé (Fine Programmata) permette di impostare l'orario nale del programma impostato. In base alle proprie impostazioni l'orario di inizio del programma verrà determinato dalla logica interna dell'apparecchio. Ad esempio, questa impostazione è utile per programmare l'orario di completamento di un lavaggio all'orario di rientro a casa dal lavoro.

• Premere per selezionare un numero di ore preimpostato. 09 Flecken Intensiv/ Anti-tache (Smacchia Tutto+) Premere per attivare/disattivare la funzione Flecken Intensiv/Anti-tache (Smacchia Tutto+). Questa funzione aiuta a rimuovere la maggior parte delle macchie più ostinate.

• Il programma Flecken Intensiv/Anti-tache (Smacchia Tutto+) aiuta a rimuovere la maggior parte delle macchie più ostinate.

• Con il programma Flecken Intensiv/Anti-tache (Smacchia Tutto+) il bucato viene immerso in bolle d'acqua per un lavaggio efcace.

• Flecken Intensiv/Anti-tache (Smacchia Tutto+) può essere selezionato con incrementi temporali di 30 minuti in questi programmi: BAUMWOLLE/ Coton (COTONE), PFLEGELEICHT/Synthétiques (SINTETICI), XXL-WÄSCHE/ Draps (TRAPUNTE), SUPER SPEED/Super Rapide (ECOLAVAGGIO RAPIDO) e HYGIENE DAMPFPROGRAMM/Programme à vapeur hygiénique (VAPORE IGIENIZZANTE). 10 Smart Control Premere per attivare/disattivare la funzione Smart Control. Quando la funzione Smart Control è attiva è possibile controllare la propria lavatrice mediante un dispositivo mobile. Per maggiori informazioni, vedere SmartThings a pagina <42>. 11 Accensione Premere per accendere/spegnere la lavatrice. 12 Avvio/Pausa (Tenere premuto per avviare) Premere per avviare un programma o premere per fermare temporaneamente un programma. Per maggiori informazioni sulle opzioni disponibili, vedere la sezione "Funzioni speciali". WW90M76NN2A_DC68-04052D_IT.indd 33 2019/3/15 9:15:3434 Italiano Funzionamento Funzionamento Semplici passi per iniziare

1. Premere il tasto Accensione per accendere la lavatrice.

2. Selezionare un programma nel pannello dei programmi.

4. Per aggiungere una opzione, premere Optionen/Option (Opzioni). Usare nuovamente il

tasto per scegliere gli elementi preferiti.

5. La macchina è dotata di tre comodi tasti Programm-Ende/Arrêt Différé (Fine

Programmata), Flecken Intensiv/Anti-tache (Smacchia Tutto+) e Smart Control. Per usare una opzione, premere il tasto corrispondente.

6. Tenere premuto Avvio/Pausa (Tenere premuto per avviare).

Per cambiare programma durante il funzionamento

1. Premere Avvio/Pausa (Tenere premuto per avviare) per interrompere il

2. Selezionare un programma diverso.

3. Premere nuovamente Avvio/Pausa (Tenere premuto per avviare) per iniziare il nuovo

ciclo di lavaggio. WW90M76NN2A_DC68-04052D_IT.indd 34 2019/3/15 9:15:35Italiano 35 Funzionamento Panoramica programmi Programmi standard Programma Descrizione Carico max (kg) BAUMWOLLE/Coton (COTONE)

• Per cotone, lenzuola, tovaglie, intimo, asciugamani, camicie. Il tempo di lavaggio e il numero dei cicli di risciacquo vengono automaticamente regolati in base al carico. MAX BAUMWOLLE/ Coton (COTONE)

• Prestazioni ottimali e basso consumo energetico per cotone, lenzuola, tovaglie, intimo, asciugamani, camicie. Per avere un risparmio energetico, la temperatura di lavaggio effettiva può essere inferiore a quanto indicato. MAX PFLEGELEICHT/ Synthétiques (SINTETICI)

• Per camicette o magliette in poliestere (diolen, trevira), poliammide (perlon, nylon) o materiali simili. 4,0 FEINWÄSCHE/Délicats (DELICATI)

• Per i tessuti delicati come il rayon, la viscosa e le bre miste sintetiche.

• Per un risultato ottimale, usare detersivo liquido. 2,0

• Prevede un risciacquo aggiuntivo dopo l'erogazione dell'ammorbidente. MAX PUMPEN/SCHLEUDERN / Vidange/Essorage (SCARICO ACQUA/ CENTRIFUGA)

• L'unità comprende un programma di centrifuga aggiuntivo per rimuovere efcacemente l'umidità dalla biancheria. MAX TROMMELREINIGUNG/ Nettoyage Tambour (ECO PULIZIA CESTELLO)

• Questo programma esegue la pulizia del cestello rimuovendo sporco e batteri.

• Eseguire ogni 40 lavaggi senza detersivo o candeggina.

• Vericare che il cestello sia vuoto.

• Non utilizzare agenti di pulizia per la pulizia del cestello.

• Regola la quantità di detergente ed il programma in base al carico ed al grado di sporcizia degli indumenti. Questo programma è utilizzato al meglio unitamente alla funzione AUTO DISPENSE. MAX WW90M76NN2A_DC68-04052D_IT.indd 35 2019/3/15 9:15:3536 Italiano Funzionamento Funzionamento Programma Descrizione Carico max (kg)

Express (RAPIDO 15’) Per lavare rapidamente indumenti poco sporchi o dal peso inferiore a 2,0 kg.

• Usare meno di 20 g di detersivo. Se usato in quantità superiori a 20 g il detersivo può rimanere nei tessuti.

• Per i detersivi liquidi, usare al max 20 ml di detersivo. 2,0 SUPER SPEED/Super Rapide (ECOLAVAGGIO RAPIDO)

• Programma rapido di 39 minuti per il lavaggio di indumenti di uso quotidiano come intimo e magliette.

• Il tempo del programma varia in base alle condizioni dell'acqua, al carico e al tipo di bucato. 5,0 ENERGIE SPAREN/ Programme Eco (ECO WASH)

• Il programma ecobubble a bassa temperatura aiuta a ridurre il consumo di corrente. 4,0 Wolle/Laine (LANA)

• Specico per capi in lana lavabili in lavatrice e carico inferiore a 2 kg.

• Il programma LANA prevede una speciale azione di lavaggio e ammollo per proteggere le bre di lana dal restringimento e dalla deformazione.

• Si consiglia l'uso di un detersivo neutro. 2,0 Dampf/Vapeur (Cicli Vapore) Il vapore può non risultare visibile o essere presente durante l'esecuzione del programma. Ciò è normale. Programma Descrizione Carico max (kg) XXL-WÄSCHE/Draps (TRAPUNTE)

• Per copriletti, lenzuola, trapunte, ecc.

• Per avere risultati ottimali, lavare una sola tipologia di trapunte ed accertarsi che il carico inserito non superi i 2,0 kg di peso. 2,0 HYGIENE DAMPFPROGRAMM/ Programme à vapeur hygiénique (VAPORE IGIENIZZANTE)

• Indumenti in cotone e lino che possono essere entrati in contatto diretto con la pelle, ad esempio la biancheria intima. Per una igiene ottimale impostare una temperatura di 60 °C o superiore.

• I programmi con vapore sono ideali per l'eliminazione dei batteri e degli allergeni (sterilizzazione). 4,0 WW90M76NN2A_DC68-04052D_IT.indd 36 2019/3/15 9:15:35Italiano 37 Funzionamento Opzioni Opzione Descrizione Prelavaggio

• Questo programma aggiunge un ciclo di prelavaggio prima del lavaggio principale. Intensivo

• Idoneo per indumenti molto sporchi. Il tempo di lavaggio di ogni ciclo è superiore a quello normale. Programm-Ende/Arrêt Différé (Fine Programmata) E' possibile impostare la lavatrice in modo da completare automaticamente il ciclo di lavaggio in un secondo momento, selezionando un ritardo compreso tra 1(60 minuti) e 24 ore (con incrementi di 1 ora). L'orario visualizzato indica l'ora in cui il programma terminerà.

1. Selezionare un programma. Se necessario modicare le impostazioni del programma.

2. Premere Programm-Ende/Arrêt Différé (Fine Programmata) più volte no a visualizzare

l'orario nale desiderato.

3. Tenere premuto Avvio/Pausa (Tenere premuto per avviare). La spia Programm-Ende/Arrêt

Différé (Fine Programmata) lampeggia e la lavatrice fà ruotare il cestello per rilevare il peso del carico qualora la funzione sia stata attivata per il programma selezionato. Al termine, il display visualizza l'orario impostato azionando il timer.

4. Per annullare la Programm-Ende/Arrêt Différé (Fine Programmata) riavviare la lavatrice

premendo Accensione. Caso reale Se si ha in programma di uscire alle 17:00 e si vuole essere sicuri che il ciclo di lavaggio di 2 ore venga completato entro questo orario, selezionare l'opzione Programm-Ende/ Arrêt Différé (Fine Programmata). È sufciente selezionare l'impostazione di 3 ore e premere il tasto Avvio/Pausa alle 14:00. La lavabiancheria verrà avviata alle 15:00 e terminerà alle 17:00. Fare riferimento all'immagine sottostante per lo schema che illustra le temporizzazioni di questo esempio. 2:00 pm Impostare la Programm-Ende/Arrêt Différé (Fine Programmata) a 3 ore 3:00 pm Avvio 5:00 pm Fine Sensore di carico L'icona del sensore di carico si illumina alla selezione di un programma che supporta il rilevamento del peso del carico. Alcuni programmi possono non supportare il rilevamento del carico. Una volta avviato il programma, l'icona lampeggia o rimane ssa durante il rilevamento del carico, e si spegne una volta completato il processo. WW90M76NN2A_DC68-04052D_IT.indd 37 2019/3/15 9:15:3738 Italiano Funzionamento Funzionamento Funzioni speciali AddWash Quando la spia AddWash si accende, è possibile interrompere il funzionamento della macchina e inserire ulteriori indumenti o ammorbidente nel cestello. L'Add Wash (Oblò Superiore) si apre ad oltre 130° per consentire un facile accesso.

1. Premere Avvio/Pausa (Tenere premuto

per avviare) per interrompere il funzionamento.

2. Premere la parte superiore dell'Add

Wash (Oblò Superiore) (A) no ad avvertire uno scatto per sboccarlo. Tirare la maniglia dell'oblò superiore per aprirlo.

3. Aprire l'oblò superiore ed inserire il

bucato aggiuntivo o l'ammorbidente nel cestello.

4. Premere l'oblò superiore no ad

avvertire uno scatto per bloccarlo.

5. Premere Avvio/Pausa (Tenere

premuto per avviare) per riprendere il funzionamento. ATTENZIONE Non applicare una forza eccessiva all'Add Wash. Potrebbe rompersi. NOTA L'acqua contenuta nel cestello non uscirà se la Add Door viene chiusa correttamente. Intorno allo sportello potrebbero formarsi alcune gocce di acqua, ma non usciranno dall'interno del cestello. WW90M76NN2A_DC68-04052D_IT.indd 38 2019/3/15 9:15:39Italiano 39 Funzionamento ATTENZIONE

• Non aprire l'oblò superiore se nel cestello è presente dell'acqua residua ad un livello superiore dell'Add Wash.

• Non tentare di aprire l'oblò superiore mentre la lavatrice è in funzione senza prima premere Avvio/Pausa (Tenere premuto per avviare). Nota: è possibile aprire accidentalmente l'oblò superiore (senza premere Avvio/Pausa (Tenere premuto per avviare)) al termine del lavaggio.

• Non inserire un carico eccessivo attraverso l'oblò superiore. Le prestazioni potrebbero degradare.

• Non usare la parte inferiore dell'Add Wash come maniglia. È possibile che le vostre dita rimangano impigliate.

• Accertarsi che non vi siano indumenti incastrati nell'oblò.

• Tenere gli animali domestici lontani dalla lavatrice, particolarmente dalla Add Door.

• Quando si usa acqua calda per il lavaggio, si potranno notare delle perdite dallo sportello Add Door durante la chiusura o l'apertura. Ciò è normale poiché il vapore che fuoriesce all'apertura della Add Door si raffredda formando gocce d'acqua sulla supercie.

• Alla chiusura della Add Door, lo sportello sigilla l'apertura interrompendo ogni fuoriuscita d'acqua. Tuttavia, si potranno notare delle perdite d'acqua intorno allo sportello - si tratta di acqua residua rimasta intorno alla Add Door e che può raggrupparsi formando delle gocce di acqua. Ciò è normale.

• Sia lo sportello principale sia la Add Door non possono essere aperti quando la temperatura dell'acqua supera i 50 °C.Se il livello dell'acqua all'interno del cestello supera un determinato punto, non è possibile aprire lo sportello principale.

• Se sul display compare il codice DDC, consultare la sezione “Codici informativi” per conoscere le azioni da intraprendere.

• Mantenere puliti lo sportello Add Door e l'area circostante in ogni momento. I detriti o il detersivo sulle guarnizioni o intorno alle guarnizioni dello sportello Add Door potrebbero provocare delle perdite. WW90M76NN2A_DC68-04052D_IT.indd 39 2019/3/15 9:15:3940 Italiano Funzionamento Funzionamento Impostazioni Sicurezza Bambini Per impedire che i bambini o i neonati possano avviare accidentalmente o impostare la lavatrice, Sicurezza Bambini blocca tutti i tasti tranne il tasto Accensione. Per attivare Sicurezza Bambini

• Nei modelli con dispenser manuale, tenere premuto Dosierung pro Waschgang (Dosaggio Detergente) e Dosierung pro Spülgang (Dosaggio Ammorbidente) simultaneamente per 3 secondi. Quindi, premere il tasto Avvio/ Pausa (Tenere premuto per avviare) per attivarla. Lo sportello si blocca e la spia Sicurezza babini si illumina. Per disattivare la funzione Sicurezza Bambini temporaneamente La funzione Sicurezza Bambini può essere disattivata temporaneamente per 1 minuto. Lo sportello si sblocca per 1 minuto e la spia Sicurezza Bambini lampeggia.

• Nei modelli con dispenser manuale, tenere premuto Dosaggio Detergente e Dosaggio Ammorbidente simultaneamente per 3 secondi. NOTA

• Aprendo lo sportello 1 o più minuti dopo la disattivazione di Sicurezza Bambini, si avvertirà un allarme sonoro no a 2 minuti.

• Chiudendo lo sportello entro i due minuti, lo sportello si bloccherà e la funzione Sicurezza Bambini verrà riattivata. Qualora non si chiuda lo sportello o non si chiuda correttamente, l'allarme continuerà a suonare per 2 minuti.

• Per aggiungere indumenti dopo la attivazione della funzione Sicurezza Bambini, disattivare prima la funzione Sicurezza Bambini o riavviare la lavatrice. Per disattivare Sicurezza Bambini

• Nei modelli con dispenser manuale, tenere premuto Dosierung pro Waschgang (Dosaggio Detergente) e Dosierung pro Spülgang (Dosaggio Ammorbidente) simultaneamente per 3 secondi per disattivarla, e nuovamente 3 secondi per disattivare Sicurezza Bambini. Lo sportello si sblocca e la spia Sicurezza Bambini si spegne. Volume On/Off È possibile attivare e disattivare i segnali acustici dalla lavatrice. Quando questa funzione è disattivata, l'allarme AddWash, la melodia di completamento di un programma e il suono dello spegnimento non vengono emessi. Tuttavia, gli altri suoni restano attivi.

• Per escludere l'audio, tenere premuto Optionen/Option (Opzioni) per 3 secondi.

• Per ripristinare l'audio, tenere premuto il tasto nuovamente per 3 secondi.

• L'impostazione rimarrà attiva anche dopo aver riavviato la macchina. Luce del cestello Impostare o cambiare la luce del cestello.

• Premere le frecce Temperatur/ Température (Temp.) per selezionare la luce del cestello.

• Per rilasciare la funzione Luce cestello, tenere premuto il tasto Temperatur/ Température (Temp.) per 3 secondi. WW90M76NN2A_DC68-04052D_IT.indd 40 2019/3/15 9:15:40Italiano 41 Funzionamento Auto dispense (solo modelli che ne sono dotati) Detergente

1. Per selezionare una quantità, premere Dosierung pro Waschgang (Dosaggio

Detergente) per scorrere tra le seguenti impostazioni: Wenig > Mittel > Viel. (Min > Std. > Max.) - Selezionando Max, il processo di risciacquo verrà nuovamento aggiunto.

2. Per selezionare una durezza dell'acqua, tenere premuto Dosierung pro Waschgang

(Dosaggio Detergente) per scorrere tra le seguenti impostazioni: 1 (acqua dolce) > 2 (acqua media) > 3 (acqua dura).

3. Al termine, tenere premuto Dosierung pro Waschgang (Dosaggio Detergente) per 3

secondi per confermare le modiche. Ammorbidente

1. Per selezionare una quantità, premere Dosierung pro Spülgang (Dosaggio

Ammorbidente) per scorrere tra le seguenti impostazioni: Wenig > Mittel > Viel. (Min > Std. > Max.)

2. Per selezionare una concentrazione, tenere premuto Dosierung pro Spülgang

(Dosaggio Ammorbidente) per scorrere tra le seguenti impostazioni: 1 (Normale) > 2 (x2) > 3 (x3).

3. Al termine, tenere premuto Dosierung pro Spülgang (Dosaggio Ammorbidente) per 3

secondi per confermare le modiche. NOTA

• Se la spia del detergente o dell'ammorbidente rimane accesa, riempire lo scomparto corrispondente.

• Selezionando WOLLE/Laine (LANA) Dosierung pro Waschgang (Dosaggio Detergente)/Dosierung pro Spülgang (Dosaggio Ammorbidente) verrà automaticamente disattivata. Tuttavia, è possibile attivare la funzione manualmente dopo aver selezionato un programma. WW90M76NN2A_DC68-04052D_IT.indd 41 2019/3/15 9:15:4142 Italiano Funzionamento Funzionamento SmartThings Connessione Wi-Fi Sul proprio smartphone, accedere a Settings (Impostazioni) ed attivare la connessione wireless e selezionare un AP (Access Point). NOTA

• Questo dispositivo è progettato esclusivamente per un uso domestico (Classe B), e può essere utilizzato in tutte le aree residenziali.

• Questo dispositivo può causare interferenze wireless e né il produttore né l'installatore di questo dispositivo sono in grado di fornire alcuna misura di sicurezza di alcun tipo.

• I metodi di crittograa consigliati sono WPA/TKIP e WPA2/AES. I protocolli Wi-Fi di nuovo sviluppo o non approvati non sono supportati.

• La sensibilità di una ricezione wireless può essere inuenzata dalle condizioni ambientali circostanti.

• Se il proprio Internet provider ha registrato il Mac address del PC o del modem per un uso continuativo, la lavatrice Samsung non sarà in grado di connettersi ad Internet. In tale caso, contattare il proprio Internet provider.

• Il rewall Internet potrebbe interrompere la connessione Internet. In tale caso, contattare il proprio Internet provider.

• In caso la mancata connessione ad Internet continui dopo aver intrapreso le azioni indicate dal proprio Internet provider, contattare un Centro di assistenza autorizzata Samsung.

• Per l'installazione di router cablati e wireless, vedere il manuale dell'utente del router in uso.

• La lavatrice Samsung supporta i protocolli Wi-Fi 2,4 GHz.

• La lavatrice Samsung supporta i protocolli IEEE802.11 b/g/n (2,4 GHz), Soft-AP (IEEE802.11n è consigliato).

• Un router con cavo/wireless non approvato potrebbe non permettere alla lavatrice Samsung di connettersi. Download Sul app market (Google Play Store, Apple App Store, Samsung Galaxy Apps), cercare la app SmartThings cercando i termini “SmartThings”. Scaricare e installare la app sul proprio dispositivo mobile. NOTA

• La app SmartThings è disponibile sui dispositivi di terze parti che eseguono Android OS 6.0 (Marshmallow) o successivi, dispositivi Samsung che eseguono Android OS

5.0 (Lollipop) o successivi e dispositivi iOS con iOS 10.0 o successivi (per iPhone,

il modello deve essere un iPhone 6 o successivi). La app è ottimizzata per gli smartphone Samsung (serie Galaxy S e Note).

• Su altri dispositivi di terze parti alcune funzioni di questa app potrebbero funzionare in modo diverso.

• La app è soggetta a modiche senza preavviso ai ni di migliorarne le prestazioni. WW90M76NN2A_DC68-04052D_IT.indd 42 2019/3/15 9:15:41Italiano 43 Funzionamento Log in È necessario effettuare prima l'accesso al proprio account Samsung. Per creare un nuovo account Samsung, seguire le istruzioni indicate nella app. Non è necessaria una app separata per creare il proprio account. NOTA Se si dispone di un account Samsung, usarlo per accedere. Un utente registrato di uno smartphone Samsung effettua il login in automatico. Per registrare il proprio dispositivo in SmartThings

1. Assicurarsi che il proprio smartphone sia connesso ad una rete wireless. in caso

contrario, accedere a Settings (Impostazioni) ed attivare la connessione wireless e selezionare un AP (Access Point).

2. Scegliere l'esecuzione di SmartThings sul proprio smartphone.

3. Alla comparsa di un messaggio “A new device is found. (Trovato nuovo dispositivo.).”,

selezionare Add (Aggiungi).

4. Se non compare alcun messaggio, selezionare + e scegliere la propria lavatrice tra

l'elenco dei dispositivi disponibili. Se la propria lavatrice non è in elenco, selezionare Device Type (TIpo dispositivo) > Specic Device Model (Specico modello di dispositivo), ed aggiungere manualmente il dispositivo in uso.

5. Registrare la propria lavatrice nella app SmartThings come segue.

a. Effettuare l'accesso a SmartThings con il proprio account Samsung. b. Attivare una connessione Wi-Fi. c. Aggiungere la propria lavatrice a SmartThings. Assicurarsi che la propria lavatrice sia connessa a SmartThings. d. Al termine della registrazione, la lavatrice verrà visualizzata sul proprio smartphone. App Washing Machine Controllo integrato: È possibile monitorare e controllare la lavatrice sia da casa sia in movimento.

• Selezionare l'icona della Lavatrice in SmartThings. Verrà visualizzata la pagina della Lavatrice.

• Controllare lo stato operativo della lavatice o le notiche relative alla propria lavatrice e cambiare le opzioni o le impostazioni se necessario. WW90M76NN2A_DC68-04052D_IT.indd 43 2019/3/15 9:15:4144 Italiano Funzionamento Funzionamento SmartThings Categoria Punto di controllo Descrizione Monitoraggio Stato del lavaggio È possibile vericare il programma in corso e le sue opzioni, ed il tempo di completamento residuo. Smart Control Viene visualizzato lo stato dello Smart Control per la lavatrice. Auto diagnosi Usare questa funzione per vericare se la lavatrice funziona regolarmente. Monitoraggio energetico Usare questa funzione per monitorare lo stato del consumo energetico. Controllo Avvio/Pausa/Annulla Selezionare un programma e le necessarie opzioni, quindi selezionare Avvio/ Pausa/Annulla per inziare il programma, interromperlo temporaneamente o annullarlo. Preferiti Aggiungere i programmi usati più frequentemente e le opzioni in Preferiti per utilizzarli in seguito. Notiche Programma completato Notica l'avvenuto completamento di un programma. Allarme AddWash (solo modelli che ne sono dotati) Notica l'aggiunta di un nuovo carico. Bucato rimanente (solo modelli che ne sono dotati) Notica di eventuali indumenti rimasti nel cestello al termine del programma. Q-Rator Istruzioni bucato * È possibile selezionare il tipo di tessuto, il colore ed il livello di sporco per ottenere le opzioni ed i programmi consigliati da usare immediatamente. Pianicatore bucato * È possibile impostare l'orario di completamento desiderato di un programma di lavaggio. Una volta impostato l'orario, è possibile ricevere un programma consigliato il cui completamento coincide con l'orario impostato in modo da poterlo avviare e sorvegliare. HomeCare Wizard * Fornisce un rapporto regolare con un'analisi dello stato di funzionamento della macchina con una frequenza impostata dall'utente (settimanale / mensile). È possibile utilizzare questo rapporto regolare per vericare il proprio modello di utilizzo, i requisiti di manutenzione e il consumo di energia ** per il periodo di tempo impostato.

• Richiede 'SmartThings', disponibile per Android e iOS. Richiede la registrazione. ** Risultati solo indicativi. WW90M76NN2A_DC68-04052D_IT.indd 44 2019/3/15 9:15:41Italiano 45 Funzionamento Dichiarazione Open Source Il software incluso in questo prodotto contiene software open source. Il codice sorgente completo corrispondente può essere ottenuto per un periodo di tre anni a partire dall’ultima spedizione di questo prodotto inviando un’e-mail all’indirizzo mailto:oss. request@samsung.com. È anche possibile ottenere il codice sorgente corrispondente su di un supporto sico come un CD-ROM; verrà applicato un costo simbolico. Il seguente URL http://opensource.samsung.com/opensource/SimpleConnectTP/seq/0 porta alla pagina di download del codice sorgente reso disponibile e alle informazioni sulla licenza open source relative a questo prodotto. Questa offerta è valida per chiunque riceva queste informazioni. NOTA Con la presente, Samsung Electronics, dichiara che questo dispositivo radio è conforme ai requisiti essenziali e ad altre disposizioni pertinenti della Direttiva 2014/53/UE. Il testo completo della Dichiarazione di conformità UE è disponibile al seguente indirizzo internet: La Dichiarazione di conformità ufciale è reperibile all'indirizzo http://www.samsung. com, accedendo alla pagina Supporto > Search Product Support e immettendo il nome del modello. Potenza trasmettitore Wi-Fi: 20 dBm a 2,412 GHz – 2,472 GHz WW90M76NN2A_DC68-04052D_IT.indd 45 2019/3/15 9:15:4246 Italiano Manutenzione Manutenzione Mantenere la lavatrice pulita per evitare il calo delle prestazioni e preservarne la durata. TROMMELREINIGUNG/Nettoyage Tambour (ECO PULIZIA CESTELLO) Eseguire questo programma regolarmente per pulire il cestello ed eliminare i batteri. Questo ciclo rimuove anche l'accumulo di sporco della guarnizione in gomma dello sportello.

1. Premere il tasto Accensione per accendere la lavatrice.

2. Ruotare il Selettore programma no a selezionare TROMMELREINIGUNG/Nettoyage

Tambour (ECO PULIZIA CESTELLO) .

3. Tenere premuto Avvio/Pausa (Tenere premuto per avviare).

NOTA La temperatura dell'acqua per il programma TROMMELREINIGUNG/Nettoyage Tambour (ECO PULIZIA CESTELLO) è impostata a 70 °C e non può essere variata. ATTENZIONE Non utilizzare agenti di pulizia per la pulizia del cestello. La presenza di residui chimici nel cestello deteriora le prestazioni di lavaggio. Promemoria TROMMELREINIGUNG/Nettoyage Tambour (ECO PULIZIA CESTELLO)

• Il promemoria TROMMELREINIGUNG/Nettoyage Tambour (ECO PULIZIA CESTELLO) compare nella schermata principale ogni 40 lavaggi. E' consigliabile eseguire la funzione TROMMELREINIGUNG/Nettoyage Tambour (ECO PULIZIA CESTELLO) regolarmente.

• Alla prima visualizzazione di questo messaggio, è possibile ignorarlo per sei volte consecutive. Dal 7° lavaggio il promemoria non comparirà più. Tuttavia comparirà nuovamente dopo altri 40 lavaggi. WW90M76NN2A_DC68-04052D_IT.indd 46 2019/3/15 9:15:42Italiano 47 Manutenzione Smart Check Per attivare questa funzione, è necessario prima scaricare la app Samsung Smart Washer nel Play Store o Apple Store e installarla su un dispositivo mobile dotato di videocamera. La funzione Smart Check è stata ottimizzata per i telefoni della serie Galaxy & iPhone (solo modelli che ne sono dotati).

1. Quando la lavatrice rileva un problema da vericare, sul display viene visualizzato

un codice informativo. Per attivare la modalità Smart Check, tenere premuto Spülen/ Rinçage (Risciacquo) e Pumpen/Schleudern / Essorage (Centrifuga) simultaneamente per 3 secondi.

2. La lavatrice inizia la procedura di auto diagnosi in background e visualizza un codice

informativo all'insorgenza di un problema.

3. Eseguire la app Samsung Smart Washer sul dispositivo mobile e toccare il tasto Smart

4. Posizionare il dispositivo mobile vicino al display della lavatrice in modo che la

videocamera dell'uno sia rivolta verso l'altra. Successivamente, la app riconoscerà automaticamente il codice informativo.

5. Una volta riconosciuto correttamente il codice informativo, la app fornirà le

informazioni sul problema e le soluzioni applicabili. NOTA

• Il nome della funzione, Smart Check, può variare in base alla lingua.

• In presenza di una forte illuminazione ambientale riessa sul display della lavatrice, la app potrebbe non riconoscere il codice informativo.

• Se la app non riesce a riconoscere il codice Smart Check, digitare il codice informativo manualmente nella schermata della app. WW90M76NN2A_DC68-04052D_IT.indd 47 2019/3/15 9:15:4248 Italiano Manutenzione Manutenzione Scarico di emergenza Se si verica una interruzione di corrente, scaricare l'acqua contenuta nel cestello prima di estrarre il bucato.

1. Spegnere e scollegare la lavatrice

dall'alimentazione elettrica.

2. Premere delicatamente l'area superiore

del copriltro per aprirlo.

3. Appoggiare un contenitore ampio e

vuoto intorno al tappo e stendere il tubo di scarico di emergenza nel contenitore trattenendo il tappo del tubo (B).

4. Aprire il tappo del tubo e lasciare

deuire l'acqua attraverso il tubo di scarico di emergenza (B) nel contenitore.

5. Al termine, chiudere il tappo del tubo

e reinserire il tubo di scarico. Quindi, chiudere il copriltro. NOTA Usare un contenitore ampio poiché l'acqua residua nel cestello potrebbe essere maggiore del previsto. WW90M76NN2A_DC68-04052D_IT.indd 48 2019/3/15 9:15:44Italiano 49 Manutenzione Pulizia Supercie della lavatrice Usare un panno morbido e un detersivo per le pulizie domestiche non abrasivo. Non spruzzare acqua sulla lavatrice. Add Door

2. Pulirlo con un panno umido.

- Non utilizzare detergenti. Talvolta lo sportello potrebbe scolorirsi. - Prestare attenzione nel pulire il raccordo in gomma ed il meccanismo di blocco (A). - Pulire regolarmente l'area dello sportello dalla polvere.

3. Pulire e chiudere la Add Door no ad

avvertire uno scatto. ATTENZIONE

• Non applicare una forza eccessiva alla Add Door. Potrebbe rompersi.

• Non lasciare aperta la Add Door quando l'apparecchio è in funzione.

• Non collocare mai oggetti pesanti sulla Add Door.

• Al ne di prevenire lesioni siche, non toccare la Add Door quando il cestello è in rotazione.

• Non aprire la Add Door quando l'apparecchio è in funzione. Il mancato rispetto di questa precauzione può causare lesioni.

• Non manipolare il pannello delle funzioni mentre la Add Door è aperta. Ciò può causare lesioni o un malfunzionamento del sistema.

• Non inserire oggetti diversi dagli indumenti.

• Non inserire indumenti ingombranti nel cestello attraverso la Add Door.

• Non estroettere la guarnizione in gomma della Add Door durante la pulizia. L'inosservanza di questa precauzione può causare un danno all'apparecchio. WW90M76NN2A_DC68-04052D_IT.indd 49 2019/3/15 9:15:4550 Italiano Manutenzione Manutenzione Filtro a retina Pulire il ltro a retina del tubo di carico dell'acqua almeno una o due volte l'anno.

1. Spegnere la lavatrice e scollegare il

cavo di alimentazione.

2. Chiudere il rubinetto dell'acqua.

3. Allentare e scollegare il tubo di carico

dell'acqua dal retro della lavatrice. Coprire il tubo con un panno per evitare la fuoriuscita di acqua.

4. Usare un paio di pinze per estrarre il

ltro a retina dalla valvola di ingresso.

5. Immergere il ltro a retina in acqua in

modo che anche il connettore lettato sia immerso.

6. Lasciare asciugare completamente il

ltro a retina all'ombra.

7. Rimontare il ltro a retina nella valvola

di ingresso e ricollegare il tubo di carico alla valvola di ingresso.

8. Aprire il rubinetto dell'acqua.

NOTA Se il ltro a retina è otturato, sullo schermo comparirà il codice informativo “4C”. WW90M76NN2A_DC68-04052D_IT.indd 50 2019/3/15 9:15:45Italiano 51 Manutenzione Filtro pompa E' consigliabile pulire il ltro della pompa almeno 5 o 6 volte all'anno per impedirne l'otturazione. Se il ltro della pompa è otturato, ciò può ridurre l'effetto bolle.

1. Spegnere la lavatrice e scollegare il

cavo di alimentazione.

2. Scaricare l'acqua residua contenuta nel

cestello. Vedere la sezione "Scarico di emergenza".

3. Premere delicatamente l'area superiore

del copriltro per aprirlo.

4. Ruotare il tappo del ltro pompa verso

sinistra e scaricare l'acqua residua.

5. Pulire il ltro pompa usando uno

spazzolino morbido. Vericare che l'elica della pompa di scarico dietro il ltro non sia bloccata.

6. Reinserire il ltro pompa e ruotare il

tappo del ltro verso destra. NOTA

• Alcuni ltri pompa sono dotati di un tappo di sicurezza progettato per prevenire incidenti causati da bambini. Per aprire il tappo di sicurezza, spingere e ruotarlo in senso antiorario. Il meccanismo a molla del tappo di sicurezza aiuta l'apertura del ltro.

• Per chiudere il tappo del ltro pompa, ruotarlo in senso orario. La molla emette un suono, che è da considerarsi normale. NOTA Se il ltro pompa è otturato, sullo schermo comparirà il codice informativo “5C”. ATTENZIONE

• Vericare che il tappo del ltro sia chiuso correttamente dopo avere pulito il ltro. Il mancato rispetto di questa precauzione può causare una perdita.

• Vericare che il ltro sia inserito correttamente dopo la pulizia. Il mancato rispetto di questa precauzione può causare un malfunzionamento o una perdita. WW90M76NN2A_DC68-04052D_IT.indd 51 2019/3/15 9:15:4752 Italiano Manutenzione Manutenzione Vaschetta detersivo Dispenser automatico

1. Tenendo abbassata la leva di sgancio

presente nella parte interna della vaschetta, estrarla.

2. Rimuovere sia lo scomparto del

detergente sia lo scomparto dell'ammorbidente come mostrato. ATTENZIONE Prestare attenzione nel rimuovere la vaschetta. I liquidi residui potrebbero fuoriuscire.

3. Aprire i coperchi di entrambi gli

scomparti e versare dell'acqua al loro interno e agitarli. WW90M76NN2A_DC68-04052D_IT.indd 52 2019/3/15 9:15:49Italiano 53 Manutenzione

4. Pulire i coperchi delle valvole di

entrambi gli scomparti con uno spazzolino morbido.

5. Pulire i comparti in acqua corrente

morbida. Assicurarsi di pulire le valvole dei coperchi in modo da impedire che vengano ostruiti.

7. Montare il coperchio dello scomparto

sulla vaschetta del detergente.

8. Spingere la vaschetta verso l'interno

per chiuderla. NOTA Per rimuovere il detergente residuo, eseguire il programma

Express (RAPIDO 15’) con il cestello vuoto. WW90M76NN2A_DC68-04052D_IT.indd 53 2019/3/15 9:15:5054 Italiano Manutenzione ManutenzioneManutenzione Ripristino dopo il congelamento La lavatrice può congelare se la temperatura scende al di sotto di 0 °C.

1. Spegnere la lavatrice e scollegare il cavo di alimentazione.

2. Versare acqua calda sul rubinetto dell'acqua per allentare il tubo di carico dell'acqua.

3. Rimuovere il tubo dell'acqua e immergerlo in acqua calda.

4. Versare acqua calda nel cestello e lasciarvela per circa 10 minuti.

5. Ricollegare il tubo dell'acqua al rubinetto.

NOTA Se la lavatrice ancora non funziona regolarmente, ripetere i passaggi sopra indicati no a ripristinare la normale funzionalità. Manutenzione della lavatrice dopo un lungo periodo di inutilizzo Non lasciare la lavatrice inutilizzata per un lungo periodo di tempo. Tuttavia, se ciò non può essere evitato, scaricare la lavatrice dall'acqua e scollegare il cavo di alimentazione.

1. Ruotare il Selettore programma per selezionare un ciclo di SPÜLEN + SCHLEUDERN/

Rinçage+Essorage (RISCIACQUO+CENTRIFUGA).

2. Vuotare il cestello e selezionare Avvio/Pausa (Tenere premuto per avviare).

3. Al termine del programma, chiudere il rubinetto dell'acqua e scollegare il tubo di carico

4. Spegnere la lavatrice e scollegare il cavo di alimentazione.

5. Aprire lo sportello per lasciare circolare l'aria nel cestello.

WW90M76NN2A_DC68-04052D_IT.indd 54 2019/3/15 9:15:50Italiano 55 Risoluzione dei problemi Risoluzione dei problemi Checkpoint Se si verica un problema con la lavatrice, controllare per prima cosa la tabella sottostante e provare i suggerimenti indicati. Problema Azione Il prodotto non si avvia.

• Vericare che la lavatrice sia collegata all'alimentazione.

• Vericare che lo sportello sia completamente chiuso.

• Vericare che i rubinetti dell'acqua siano aperti.

• Premere Avvio/Pausa per avviare la lavatrice.

• Vericare che la funzione Sicurezza Bambini non sia attiva.

• Prima che la lavatrice inizi a caricare acqua, l'apparecchio emetterà una serie di ticchettii eseguendo il controllo della chiusura dello sportello, quindi effettuerà uno scarico rapido.

• Vericare il fusibile o reimpostare il salvavita. Il usso dell'acqua è insufciente o assente.

• Aprire completamente il rubinetto dell'acqua.

• Vericare che lo sportello sia completamente chiuso.

• Vericare che il tubo di carico dell'acqua non sia congelato.

• Vericare che il tubo di carico dell'acqua non sia attorcigliato od ostruito.

• Vericare che la pressione dell'acqua sia sufciente. Dopo un ciclo di lavaggio, nella vaschetta del detersivo rimangono residui.

• Vericare che la lavatrice operi con sufciente pressione d'acqua.

• Quando si aggiunge detersivo, prestare attenzione a versarlo al centro della vaschetta.

• Assicurarsi che il coperchio del serbatoio di risciacquo sia correttamente inserito.

• Se si usa detersivo in polvere, vericare che il selettore del detersivo sia rivolto verso l'alto.

• Rimuovere il coperchio del serbatoio di risciacquo e pulire la vaschetta del detersivo. Rumore o vibrazioni eccessive.

• Vericare che la lavatrice sia posizionata su una supercie stabile, piana e non scivolosa. Se il pavimento non è piano, adeguare il livello regolando i piedini d'appoggio.

• Vericare che i bulloni di trasporto siano stati rimossi.

• Vericare che la lavatrice non sia a contatto con altri oggetti.

• Vericare che il carico del bucato sia bilanciato.

• Il motore può risultare rumoroso durante il normale funzionamento.

• Tute o indumenti con parti in metallo possono provocare rumore durante il lavaggio. Ciò è normale.

• Oggetti metallici, come ad esempio le monete, possono provocare rumore. Al termine del lavaggio, rimuovere questi oggetti dal cestello o dalla cartuccia ltro. WW90M76NN2A_DC68-04052D_IT.indd 55 2019/3/15 9:15:5056 Italiano Risoluzione dei problemi Risoluzione dei problemi Problema Azione Non scarica e/o centrifuga.

• Vericare che il tubo di scarico sia diritto no allo scarico. Se si riscontra un restringimento nel tubo di scarico, richiedere assistenza.

• Vericare che il ltro detriti non sia ostruito.

• Chiudere lo sportello e premere Avvio/Pausa. Per ragioni di sicurezza, la lavatrice non si avvia né centrifuga nché lo sportello non risulta chiuso.

• Vericare che il tubo di scarico non sia congelato od ostruito.

• Vericare che il tubo di scarico sia correttamente collegato allo scarico e che questo non sia ostruito.

• Se la lavatrice non riceve un'adeguata alimentazione elettrica, le funzioni di scarico e centrifuga risulteranno temporaneamente sospese. Non appena la lavatrice riceverà nuovamente una corretta alimentazione elettrica, tornerà a funzionare regolarmente. Lo sportello non si apre.

• Premere Avvio/Pausa per arrestare la lavatrice.

• Lo sblocco del meccanismo di chiusura potrebbe richiedere alcuni istanti.

• Lo sportello si apre dopo 3 minuti dall'arresto o dallo spegnimento della lavatrice.

• Vericare che tutta l'acqua contenuta nel cestello sia stata scaricata.

• Lo sportello potrebbe non aprirsi se nel cestello è rimasta dell'acqua. Scaricare l'acqua dal cestello e aprire lo sportello manualmente.

• Vericare che la spia di blocco dello sportello sia spenta. La spia di blocco dello sportello si spegne una volta scaricata tutta l'acqua dalla lavatrice. Schiuma eccessiva.

• Vericare che il tipo di detersivo utilizzato sia idoneo.

• Usare detersivo ad alta efcienza (HE) per evitare la formazione di schiuma eccessiva.

• Ridurre il quantitativo di detersivo utilizzato in presenza di acqua dolce, piccoli carichi o carichi di bucato poco sporco.

• Si sconsiglia l'uso di detersivi non HE. Impossibile aggiungere ulteriore detersivo.

• Vericare che la quantità residua di detersivo e ammorbidente non ecceda il limite consentito. WW90M76NN2A_DC68-04052D_IT.indd 56 2019/3/15 9:15:50Italiano 57 Risoluzione dei problemi Problema Azione Si ferma.

• Inserire il cavo di alimentazione in una presa vicina.

• Vericare il fusibile o reimpostare il salvavita.

• Chiudere lo sportello e premere Avvio/Pausa per avviare la lavatrice. Per ragioni di sicurezza, la lavatrice non si avvia né centrifuga nché lo sportello non risulta chiuso.

• Prima che la lavatrice inizi a caricare acqua, l'apparecchio emetterà una serie di ticchettii eseguendo il controllo della chiusura dello sportello, quindi effettuerà uno scarico rapido.

• Potrebbe esserci una pausa o un periodo di ammollo durante il ciclo. Attendere brevemente in quanto la lavatrice potrebbe ripartire.

• Vericare che i ltri a retina sui rubinetti di carico dell'acqua non siano ostruiti. Pulire periodicamente i ltri a retina.

• Se la lavatrice non riceve un'adeguata alimentazione elettrica, le funzioni di scarico e centrifuga risulteranno temporaneamente sospese. Non appena la lavatrice riceverà nuovamente una corretta alimentazione elettrica, tornerà a funzionare regolarmente. L'acqua di carico ha una temperatura errata.

• Aprire completamente entrambi i rubinetti dell'acqua.

• Vericare la corretta selezione della temperatura.

• Vericare che i tubi siano collegati ai rubinetti corretti. Flussare le linee dell'acqua.

• Vericare che il riscaldatore dell'acqua eroghi acqua calda ad almeno 49 °C al rubinetto. Vericare inoltre la capacità del riscaldatore dell'acqua e la velocità di riempimento.

• Scollegare i tubi e pulire il ltro a retina. Il ltro a retina potrebbero essere ostruiti.

• Durante il carico dell'acqua, la temperatura dell'acqua potrebbe cambiare poiché la funzione di controllo della temperatura verica automaticamente la temperatura dell'acqua in ingresso. Ciò è normale.

• Durante il carico dell'acqua, nel dispenser potrebbe uire solo acqua calda o solo acqua fredda quando viene selezionata acqua calda o acqua fredda. Ciò avviene grazie alla funzione di controllo della temperatura poiché sulla lavatrice è stata impostata la temperatura dell'acqua da utilizzare. Al termine del programma il bucato è bagnato.

• Utilizzare la velocità di centrifuga massima o super.

• Usare detersivo ad alta efcienza (HE) per evitare la formazione di schiuma eccessiva.

• Il carico è troppo piccolo. Piccoli carichi di uno o due capi possono sbilanciarsi e non essere correttamente centrifugati.

• Vericare che il tubo di scarico non sia piegato od ostruito. WW90M76NN2A_DC68-04052D_IT.indd 57 2019/3/15 9:15:5158 Italiano Risoluzione dei problemi Risoluzione dei problemi Problema Azione Perdite d'acqua.

• Vericare che lo sportello sia completamente chiuso.

• Vericare la corretta connessione di tutte le tubature.

• Vericare che il terminale del tubo di scarico sia correttamente e saldamente inserito nello scarico.

• Evitare di sovraccaricare la macchina.

• Usare detersivo ad alta efcienza (HE) per evitare la formazione di schiuma eccessiva. Odore.

• Una schiuma eccessiva può provocare l'accumulo di residui di detersivo nelle pieghe e provocare cattivi odori.

• Eseguire cicli di pulizia per eliminare eventuali residui dalla lavatrice.

• Pulire la guarnizione dello sportello (diaframma).

• Al termine di un ciclo di lavaggio asciugare l'interno della lavatrice. Non si notano bolle di sapone (solo modelli Bubbleshot).

• Un carico eccessivo potrebbe nascondere alla vista le bolle di sapone.

• Un bucato molto sporco non è in grado di generare bolle. Posso aprire la Add Door in qualsiasi momento?

• La Add Door può essere aperta solo quando compare la spia

Tuttavia, non è possibile aprirla nei seguenti casi: - Quando sono in corso i processi di bollitura o asciugatura e la temperatura interna è molto elevata - Impostando la funzione Sicurezza Bambini per motivi di sicurezza - Quando è in esecuzione il programma di lavaggio o di asciugatura del cestello che non coinvolge indumenti aggiuntivi Le spie del dispenser automatico lampeggiano. (solo modelli che ne sono dotati)

• Vericare che la vaschetta del detergente sia correttamente chiusa. - Aprire e richiudere la vaschetta del detergente. Assicurarsi che sia correttamente chiusa.

• Ciò può accadere se al suo interno è rimasto del detergente liquido indurito. - Pulire e liberare la vaschetta del detergente. Se il problema persiste, rivolgersi al Centro di assistenza clienti Samsung di zona. WW90M76NN2A_DC68-04052D_IT.indd 58 2019/3/15 9:15:52Italiano 59 Risoluzione dei problemi Codici informativi In caso di malfunzionamento della lavatrice, sul display compaiono alcuni codici informativi. Controllare la tabella riportata sotto e provare a utilizzare i suggerimenti. Codice Azione

L'acqua non viene erogata.

• Vericare che i rubinetti dell'acqua siano aperti.

• Vericare che i tubi di carico non siano ostruiti.

• Vericare che i rubinetti dell'acqua non siano ghiacciati.

• Vericare che la lavatrice funzioni con una adeguata pressione dell'acqua.

• Vericare che i rubinetti dell'acqua calda e fredda siano correttamente collegati.

• Pulire il ltro a retina per evitare che si intasi.

• Quando la lavabiancheria visualizza il codice “4C”, l'unità completa un ciclo di scarico della durata di 3 minuti. Durante questo ciclo, il pulsante Power è inutilizzabile. 4C2

• Vericare che il tubo di mandata dell'acqua fredda sia saldamente collegato al rubinetto dell'acqua fredda. Se è collegato al rubinetto dell'acqua calda, il bucato potrebbe deformarsi durante l'uso di alcuni programmi.

L'acqua non viene drenata.

• Vericare che il tubo di scarico non sia congelato od ostruito.

• Vericare che il tubo di scarico sia posizionato correttamente in base al tipo di collegamento effettuato.

• Pulire il ltro detriti per evitare che si intasi.

• Vericare che il tubo di scarico sia diritto no allo scarico.

• Se il codice informativo persiste, rivolgersi al Centro assistenza clienti.

Funzionamento della lavatrice con lo sportello aperto.

• Vericare che lo sportello sia completamente chiuso.

• Vericare che non vi siano capi incastrati nello sportello.

• Riavviare dopo la centrifuga.

• Se il codice informativo persiste, rivolgersi al Centro assistenza clienti Samsung di zona. WW90M76NN2A_DC68-04052D_IT.indd 59 2019/3/15 9:15:5260 Italiano Risoluzione dei problemi Risoluzione dei problemi Codice Azione LC, LC1 Controllare il tubo di scarico.

• Vericare se l'estremità del tubo di scarico è appoggiata al pavimento.

• Vericare che il tubo di scarico non sia ostruito.

• Se il codice informativo persiste, rivolgersi al Centro assistenza clienti.

• Quando la lavabiancheria visualizza il codice “LC,LC1”, l'unità completa un ciclo di scarico della durata di 3 minuti. Durante questo ciclo, il pulsante Power è inutilizzabile.

La centrifuga non funziona.

• Vericare che il carico sia distribuito uniformemente.

• Vericare che la lavatrice sia appoggiata su una supercie stabile e piana.

• Ridistribuire il carico. Se il carico è costituito da un solo capo, ad esempio un accappatoio o un paio di jeans, il risultato nale della centrifuga potrebbe non essere soddisfacente e sul display verrà visualizzato il messaggio "Ub".

Vericare il funzionamento del motore.

• Provare a riavviare il programma.

• Se il codice informativo persiste, rivolgersi al Centro assistenza clienti. 3CP Vericare il funzionamento del motore del cestello.

• Provare a riavviare il programma.

• Se il codice informativo persiste, rivolgersi al Centro assistenza clienti.

Vericare il funzionamento del controllo elettronico (errore di sovratensione).

• Controllare la scheda a circuiti stampati e il fascio di cavi.

• Vericare che l'alimentazione sia erogata regolarmente.

• Se il codice informativo persiste, rivolgersi al Centro assistenza clienti. Rilevata una tensione bassa

• Vericare che il cavo di alimentazione sia saldamente collegato.

• Se il codice informativo persiste, rivolgersi al Centro assistenza clienti.

• Se il codice informativo persiste, rivolgersi al Centro assistenza clienti. WW90M76NN2A_DC68-04052D_IT.indd 60 2019/3/15 9:15:52Italiano 61 Risoluzione dei problemi Codice Azione

Il sensore del livello dell'acqua non funziona correttamente.

• Spegnere la lavatrice e riavviare il programma.

• Se il codice informativo persiste, rivolgersi al Centro assistenza clienti.

• Quando la lavabiancheria visualizza il codice “1C”, l'unità completa un ciclo di scarico della durata di 3 minuti. Durante questo ciclo, il pulsante Power è inutilizzabile.

Vericare la comunicazione tra la scheda madre (PBA) principale e quella secondaria.

• Spegnere la lavatrice e riavviare il programma.

• Se il codice informativo persiste, rivolgersi al Centro assistenza clienti. DDC, ddC Questo messaggio viene visualizzato all'apertura della Add Door senza aver prima premuto Avvio/Pausa. Se ciò accade, fare quanto segue:

• Per aggiungere biancheria, premere lo sportello Add Door per chiuderlo correttamente. A questo punto, premere il tasto Avvio/ Pausa e riprovare.

• In caso di pressione erronea dello sportello Add Door, premere nuovamente lo sportello Add Door per chiuderlo correttamente. Premere Avvio/Pausa per riprendere il funzionamento.

Il sensore MEMS non funziona correttamente.

• Spegnere la lavatrice e riavviare il programma.

• Se il codice informativo persiste, rivolgersi al Centro assistenza clienti. AC6 Vericare la comunicazione tra la scheda madre (PBA) principale e quella dell'inverter.

• On base allo stato, l'apparecchio potrebbe tornare automaticamente al normale funzionamento.

• Spegnere la lavatrice e riavviare il programma.

• Se il codice informativo persiste, rivolgersi al Centro assistenza clienti. DC1 Il blocco/sblocco dello sportello principale non funziona regolarmente.

• Spegnere la lavatrice e riavviare il programma.

• Se il codice informativo persiste, rivolgersi al Centro assistenza clienti. DC3 Il blocco/sblocco dello sportello Add Door non funziona regolarmente.

• Spegnere la lavatrice e riavviare il programma.

• Se il codice informativo persiste, rivolgersi al Centro assistenza clienti. Se qualsiasi codice informativo permane sullo schermo, rivolgersi al Centro di assistenza clienti Samsung di zona. WW90M76NN2A_DC68-04052D_IT.indd 61 2019/3/15 9:15:5264 Italiano Speciche SpecicheSpeciche Tabella tessuti I seguenti simboli forniscono alcune istruzioni per la cura dei capi. Le etichette di lavaggio prevedono quattro simboli in quest'ordine: lavaggio, candeggio, asciugatura e stiro (e pulizia a secco se necessario). L'uso dei simboli garantisce coerenza tra i diversi produttori di articoli locali e di importazione. Seguire le istruzioni di lavaggio riportate sulle etichette per massimizzare la durata degli indumenti e ridurre i problemi di lavaggio. Materiale resistente Non stirare Tessuti delicati Lavabili a secco con qualsiasi solvente Capi lavabili a 95 °C Lavare a secco Capi lavabili a 60 °C Lavabili a secco solo con percloro, benzina leggera, alcool puro o R113 Capi lavabili a 40 °C Lavabili a secco solo con benzina avio, alcool puro o R113 Capi lavabili a 30 °C Non lavare a secco Solo lavaggio a mano Asciugare in piano Capi lavabili solo a secco Possono essere asciugati appesi Candeggiabili in acqua fredda Asciugare su un appendiabiti Non candeggiare Centrifugabile a calore normale Stirabile a 200 °C max Centrifugabile a calore ridotto Stirabile a 150 °C max Non centrifugare Stirabile a 100 °C max WW90M76NN2A_DC68-04052D_IT.indd 64 2019/3/15 9:16:05Italiano 65 Speciche Protezione dell'ambiente

• Questa apparecchiatura è stata costruita con materiali riciclabili. Per smaltire l'apparecchiatura, osservare le normative locali relative allo smaltimento dei riuti. Tagliare il cavo di alimentazione, in modo che l'apparecchiatura non possa più essere collegata a una fonte di alimentazione. Rimuovere lo sportello in modo che animali e bambini non possano rimanere intrappolati all'interno dell'apparecchio.

• Non superare la quantità di detersivo indicata nelle istruzioni per l’uso fornite dal produttore del detersivo.

• Usare smacchiatori e candeggianti prima del ciclo di lavaggio solo se strettamente necessario.

• Risparmiare acqua ed elettricità effettuando carichi di bucato adeguati (la quantità ottimale dipende dal programma selezionato). WW90M76NN2A_DC68-04052D_IT.indd 65 2019/3/15 9:16:0566 Italiano Speciche Speciche Foglio speciche Il simbolo " * " indica il modello che può variare tra (0-9) e (A-Z). Tipo Lavatrice a carica frontale Nome modello WW9*M74**** WW9*M76**** Dimensioni L 600 × P 600 × A 850 (mm) Pressione dell'acqua 50 kPa - 800 kPa Peso netto 81 kg 84 kg Capacità di lavaggio e di centrifuga 9,0 kg Consumo elettrico Lavaggio ed asciugatura 220 V 2000 W 240 V 2400 W Giri centrifuga 1400 giri/min 1600 giri/min Tipo Lavatrice a carica frontale Nome modello WW8*M74**** WW8*M76**** Dimensioni L 600 × P 600 × A 850 (mm) Pressione dell'acqua 50 kPa - 800 kPa Peso netto 81 kg 84 kg Capacità di lavaggio e di centrifuga 8,0 kg Consumo elettrico Lavaggio ed asciugatura 220 V 2000 W 240 V 2400 W Giri centrifuga 1400 giri/min 1600 giri/min NOTA Aspetto e speciche sono soggetti a modica senza preavviso allo scopo di migliorare costantemente la qualità del prodotto. WW90M76NN2A_DC68-04052D_IT.indd 66 2019/3/15 9:16:05Italiano 67 Speciche

A 600 mm B 850 mm C 600 mm D 690 mm E 1190 mm NOTA Aspetto e speciche sono soggetti a modica senza preavviso allo scopo di migliorare costantemente la qualità del prodotto. WW90M76NN2A_DC68-04052D_IT.indd 67 2019/3/15 9:16:0568 Italiano Speciche Speciche Conforme al Regolamento (UE) N.1061/2010 Il simbolo " * " indica il modello, che può variare tra (0-9) o (A-Z). Samsung Nome modello WW90M74**** WW80M74**** Capacità kg 9,0 8,0 Efcienza energetica A+++ A+++ Il consumo energetico annuo (basato su 220 cicli di lavaggio standard con programmi per Cotone a 60 °C e 40 °C a pieno carico e a carico parziale, e consumo in modalità "off" e "left on". Il consumo energetico effettivo dipende dalla modalità d'uso dell'apparecchio.) kWh/anno 130 116 Consumo energetico Programma Cotone standard 60 °C a pieno carico kWh 0,59 0,51 Programma Cotone standard 60 °C a carico parziale kWh 0,57 0,51 Programma Cotone standard 40 °C a carico parziale kWh 0,55 0,51 Consumo energetico annuo ponderato in modalità off. W 0,48 0,48 Consumo energetico annuo ponderato in modalità left-on. W 10,00 10,00 Consumo di acqua annuo (basato su 220 cicli di lavaggio standard con programmi per Cotone a 60 °C e 40 °C a carico pieno e parziale. Il consumo di acqua effettivo dipende dalla modalità d'uso dell'apparecchio.) L/anno 9400 8100 Classe di efcienza centrifuga Classe di efcienza centrifuga-asciugatura su una scala da G (meno efciente) a A (più efciente) A A Velocità massima di centrifuga giri/min 1400 1400 Umidità residua % 44 44 I programmi BAUMWOLLE/Coton (COTONE) a 60 °C e BAUMWOLLE/Coton (COTONE) a 40 °C si riferiscono ai programmi ‘Cotone a 60 °C’ e ‘Cotone a 40 °C’ standard. Questi programmi sono idonei per il lavaggio di indumenti di cotone con sporco normale e sono i più efcienti (in termini di consumo di acqua ed energia) per questo tipo di bucato. In questi programmi, la temperatura dell'acqua può differire da quella dichiarata. Dopo l'installazione, eseguire la Modalità di calibrazione (vedere la sezione "Eseguire la calibrazione (consigliata)" a pagina <26>). Durata del programma standard Programma Cotone standard 60 °C a pieno carico min 211 211 Programma Cotone standard 60 °C a carico parziale min 160 150 Programma Cotone standard 40 °C a carico parziale min 140 135 Durata della modalità left-on (TI) min 8 8 Emissioni di rumore aereo espresse in dB(A) re 1 pW e arrotondate all'intero più prossimo durante le fasi di lavaggio e centrifuga per il programma standard cotone 60 °C a pieno carico; Lavaggio dB (A) re 1 pW 49 49 Centrifuga dB (A) re 1 pW 73 73 Apparecchio a installazione indipendente La durata del programma può variare in base alle condizioni dell'acqua, al carico ed al tipo di indumenti da lavare. WW90M76NN2A_DC68-04052D_IT.indd 68 2019/3/15 9:16:05Italiano 69 Speciche Informazioni sui principali cicli di lavaggio Modello Cicli Temperatura (°C) Capacità (kg) Durata del ciclo di lavaggio (min) Contenuto di umidità residua

4,0 150 44 33 0,51 8,0 211 44 40 0,51 SINTETICI 40 4,0 134 35 66 0,68 I valori riportati in tabella sono stati misurati secondo lo Standard IEC60456/EN60456. I valori effettivi dipendono dalla modalità d'uso dell'apparecchio. WW90M76NN2A_DC68-04052D_IT.indd 69 2019/3/15 9:16:0670 Italiano Speciche Speciche Conforme al Regolamento (UE) N.1061/2010 Il simbolo " * " indica il modello, che può variare tra (0-9) o (A-Z). Samsung Nome modello WW9*M76**** WW8*M76**** Capacità kg 9,0 8,0 Efcienza energetica A+++ A+++ Il consumo energetico annuo (basato su 220 cicli di lavaggio standard con programmi per Cotone a 60 °C e 40 °C a pieno carico e a carico parziale, e consumo in modalità "off" e "left on". Il consumo energetico effettivo dipende dalla modalità d'uso dell'apparecchio.) kWh/anno 130 116 Consumo energetico Programma Cotone standard 60 °C a pieno carico kWh 0,60 0,51 Programma Cotone standard 60 °C a carico parziale kWh 0,57 0,51 Programma Cotone standard 40 °C a carico parziale kWh 0,52 0,51 Consumo energetico annuo ponderato in modalità off. W 0,48 0,48 Consumo energetico annuo ponderato in modalità left-on. W 10,00 10,00 Consumo di acqua annuo (basato su 220 cicli di lavaggio standard con programmi per Cotone a 60 °C e 40 °C a carico pieno e parziale. Il consumo di acqua effettivo dipende dalla modalità d'uso dell'apparecchio.) L/anno 9400 8100 Classe di efcienza centrifuga Classe di efcienza centrifuga-asciugatura su una scala da G (meno efciente) a A (più efciente) A A Velocità massima di centrifuga giri/min 1600 1600 Umidità residua % 44 44 I programmi BAUMWOLLE/Coton (COTONE) a 60 °C e BAUMWOLLE/Coton (COTONE) a 40 °C si riferiscono ai programmi ‘Cotone a 60 °C’ e ‘Cotone a 40 °C’ standard. Questi programmi sono idonei per il lavaggio di indumenti di cotone con sporco normale e sono i più efcienti (in termini di consumo di acqua ed energia) per questo tipo di bucato. In questi programmi, la temperatura dell'acqua può differire da quella dichiarata. Dopo l'installazione, eseguire la Modalità di calibrazione (vedere la sezione "Eseguire la calibrazione (consigliata)" a pagina <26>). Durata del programma standard Programma Cotone standard 60 °C a pieno carico min 211 211 Programma Cotone standard 60 °C a carico parziale min 160 150 Programma Cotone standard 40 °C a carico parziale min 140 135 Durata della modalità left-on (TI) min 8 8 Emissioni di rumore aereo espresse in dB(A) re 1 pW e arrotondate all'intero più prossimo durante le fasi di lavaggio e centrifuga per il programma standard cotone 60 °C a pieno carico; Lavaggio dB (A) re 1 pW 49 49 Centrifuga dB (A) re 1 pW 75 75 Apparecchio a installazione indipendente La durata del programma può variare in base alle condizioni dell'acqua, al carico ed al tipo di indumenti da lavare. WW90M76NN2A_DC68-04052D_IT.indd 70 2019/3/15 9:16:06Italiano 71 Speciche Informazioni sui principali cicli di lavaggio Modello Cicli Temperatura (°C) Capacità (kg) Durata del ciclo di lavaggio (min) Contenuto di umidità residua
