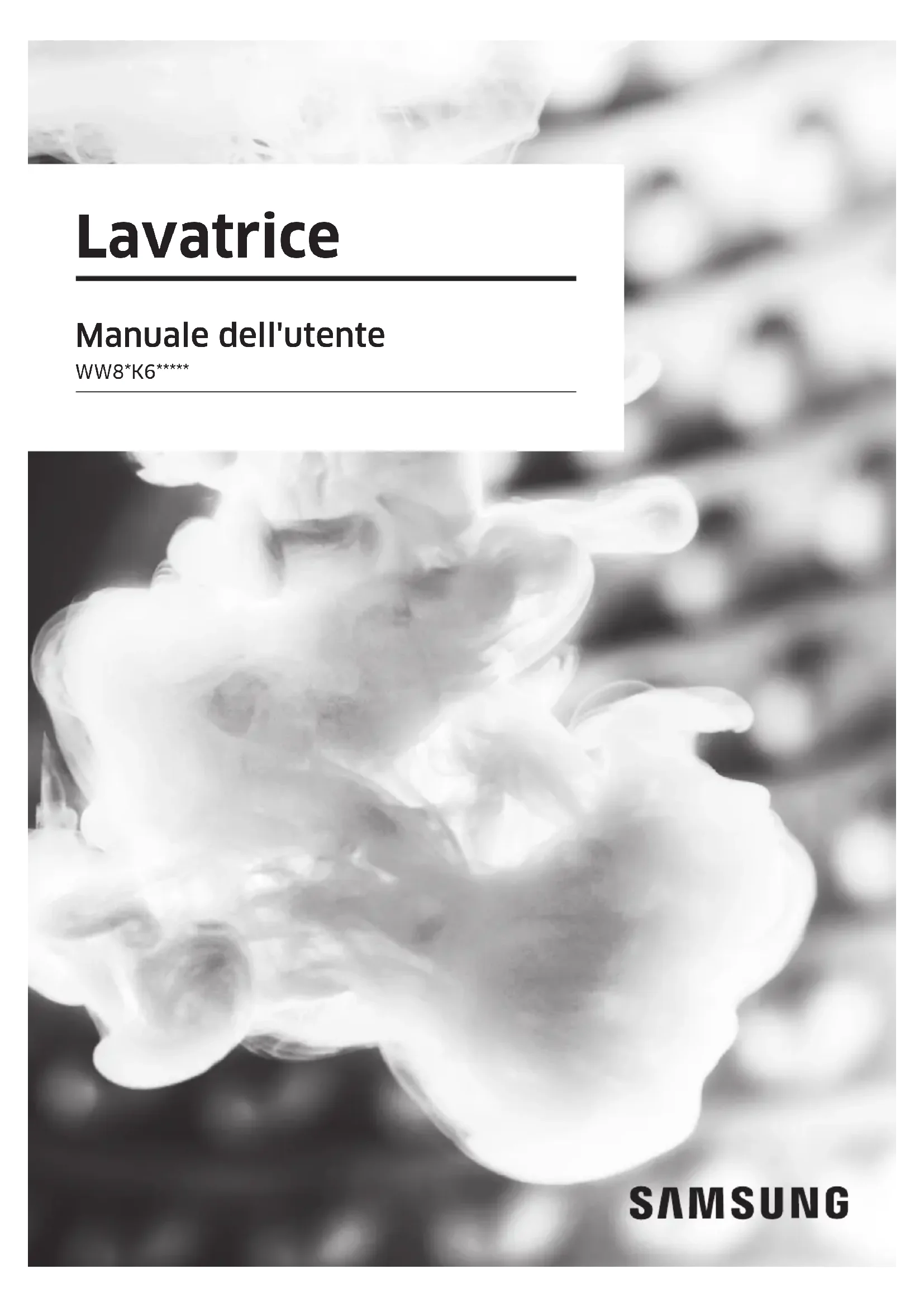

MANUALE UTENTE WW8BK6600QW SAMSUNG

(0800-SAMSUNG) www.samsung.com/ch/support (German) www.samsung.com/ch_fr/support (French) DC68-03676U-00 WW8BK6600QW_DC68-03676U-00_FR.indd 60 2017/2/4 16:27:42Lavatrice Manuale dell'utente WW8*K6*****2 Italiano Contenuti Contenuti Informazioni di sicurezza 3 Istruzioni di sicurezza - cosa sapere 3 Simboli di sicurezza importanti 3 Precauzioni di sicurezza importanti 4 Informazioni sul simbolo WEEE (RAEE) 12 Installazione 13 Contenuto della confezione 13 Requisiti di installazione 15 Installazione passo per passo 17 Prima di iniziare 23 Impostazioni iniziali 23 Linee guida di lavaggio 23 Linee guida della vaschetta detersivo 26 Operazioni 29 Pannello di controllo 29 Semplici passaggi per iniziare 30 Panoramica del corso 31 Funzioni speciali 34 Impostazioni 36 Manutenzione 37 TROMMELREINIGUNG/Nettoyage Tambour (ECO PULIZIA CESTELLO) 37 Smart Check

Scarico di emergenza 39 Pulizia 40 Manutenzione 44 Risoluzione in caso di congelamento 44 Precauzioni in caso di lungo periodo di inutilizzo 44 Risoluzione dei problemi 45 Punti di controllo 45 Codici informativi 49 Speciche 52 Tabella tessuti 52 Protezione dell’ambiente 53 Scheda tecnica 54Italiano 3 Informazioni di sicurezza Informazioni di sicurezza Congratulazioni per l'acquisto della vostra nuova lavabiancheria Samsung. Questo manuale contiene importanti informazioni riguardanti l'installazione, l'uso e la manutenzione del vostro nuovo apparecchio. Vi consigliamo di leggere le informazioni qui fornite per conoscere i vantaggi offerti dalle funzioni della lavabiancheria. Istruzioni di sicurezza - cosa sapere Si prega di leggere attentamente questo manuale per assicurarsi di essere a conoscenza del modo in cui operare la vasta gamma di caratteristiche e funzioni del nuovo apparecchio. Conservare il manuale in un luogo sicuro vicino all'apparecchio per una futura consultazione. Utilizzare questo apparecchio solo per gli usi ai quali è destinato, come descritto in questo manuale. Le avvertenze e le importanti istruzioni di sicurezza riportate in questo manuale non coprono tutte le possibili condizioni e situazioni che possono vericarsi. E' responsabilità dell'utente utilizzare l'apparecchio con buonsenso, prestando la massima attenzione e cura in fase di installazione, manutenzione e funzionamento. Poiché le seguenti istruzioni operative coprono i vari modelli disponibili, le caratteristiche della lavabiancheria possono differire da quelle descritte in questo manuale e non tutti i simboli di avvertenza possono essere applicabili. In caso di domande o dubbi, rivolgersi al più vicino centro di assistenza o reperire le informazioni necessarie online visitando il sito www.samsung.com. Simboli di sicurezza importanti Signicato delle icone e dei simboli riportati in questo manuale dell'utente: AVVERTENZA Pericoli o pratiche non sicure che possono causare lesioni personali gravi, mortali e/o danni alla proprietà. ATTENZIONE Pericoli o pratiche non sicure che possono causare lesioni personali e/o danni alla proprietà. NOTA Indica la presenza di un rischio di lesioni personali o danni ai materiali.4 Italiano Informazioni di sicurezza Informazioni di sicurezza La simbologia di avvertenza ha lo scopo di prevenire eventuali lesioni a voi e agli altri. Seguire le istruzioni scrupolosamente. Una volta letto questo manuale, si raccomanda di conservarlo in un luogo sicuro per una futura consultazione. Leggere tutte le istruzioni per la sicurezza prima di utilizzare l'apparecchio. Così come per tutte le apparecchiature contenenti parti in movimento, sussistono potenziali pericoli. Per utilizzare l'apparecchio in sicurezza, familiarizzarsi con le sue funzioni e prestare attenzione durante l'uso. Precauzioni di sicurezza importanti AVVERTENZA Per ridurre i rischi di incendio, folgorazione ed infortunio durante l’uso del lavabiancheria occorre a porre in atto le seguenti precauzioni oltre a quelle normalmente adottate per l’uso per tutti gli elettrodomestici:

1. Questo apparecchio non è adatto all’uso da parte di persone (bambini

inclusi) che abbiano ridotte capacità siche, sensoriali o mentali, o siano prive di esperienza o conoscenza, a meno che siano state fornite loro istruzioni per l’uso da parte di una persona responsabile della loro sicurezza o che sovrintenda all'uso dell'apparecchio.

2. Per l’uso in Europa: Questo apparecchio non è inteso per l’uso da parte

di persone (bambini di età inferiore agli 8 anni inclusi) che abbiano ridotte capacità siche, sensoriali o mentali, o siano prive di esperienza o conoscenza, a meno che siano state fornite loro istruzioni per un uso sicuro dell'apparecchio e dei pericoli che esso comporta. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere svolte da bambini senza la supervisione di un adulto.

3. Controllare che i bambini non giochino con questo apparecchio.

4. Per non correre inutili rischi, il cavo di alimentazione, se danneggiato,

deve essere fatto sostituire solo dal costruttore, da un Centro di Assistenza del costruttore stesso o comunque da personale specializzato.Italiano 5 Informazioni di sicurezza

5. Utilizzare sempre le tubazioni di alimentazioni e di scarico fornite con il

lavabiancheria e scartare le tubazioni eventualmente preesistenti.

6. Fare attenzione a non ostruire con tappeti o altro le aperture di

ventilazione eventualmente presenti sul basamento del lavabiancheria.

7. Per l’uso in Europa: Tenere lontano dalla portata dei bambini di età

inferiore a 3 anni, tranne ove in presenza di supervisione costante. ATTENZIONE

8. Al ne di evitare rischi per la sicurezza dovuti al reset involontario

dell'interruttore di protezione termica, questo apparecchio non deve essere alimentato tramite un dispositivo di commutazione esterno, come ad esempio un timer, o collegato a un circuito regolarmente attivato e disattivato dall'utilità. Avvertimenti di installazione critici AVVERTENZA L’installazione di questo apparecchio deve essere effettuata da un tecnico qualicato o società di servizi.

• Il mancato rispetto di questa precauzione può causare scosse elettriche, incendio, esplosione, malfunzionamenti o lesioni. L'apparecchiatura è pesante, prestare attenzione nel sollevarla. Collegare il cavo di alimentazione a una presa a parete conforme con le speciche elettriche locali. Utilizzare la presa esclusivamente per questo apparecchio e non usare una prolunga.

• L'uso di prese multiple o di prolunghe può causare scosse elettriche o incendio.

• Vericare che la tensione, la frequenza e la corrente corrispondano alle speciche dell'apparecchio. Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio. Inserire saldamente la spina nella presa di corrente. Pulire regolarmente con un panno asciutto i poli della presa elettrica rimuovendo polvere, acqua o altre sostanze estranee.

• Scollegare la spina dalla presa e pulirla con un panno asciutto.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio.6 Italiano Informazioni di sicurezza Informazioni di sicurezza Inserire la spina in una presa a parete di modo che il cavo elettrico corra lungo la parete.

• Inserendo la spina nella direzione opposta, i li elettrici all'interno del cavo potrebbero subire danni e causare scosse elettriche o incendio. Tenere tutti i materiali da imballo lontano dalla portata dei bambini dal momento che potrebbero rivelarsi pericolosi.

• Se per gioco un bambino inla la testa in un sacchetto da imballo potrebbe rimanere soffocato. Se l'apparecchio, la spina o il cavo elettrico sono danneggiati, rivolgersi al più vicino centro di assistenza. Questa unità deve essere adeguatamente collegata a massa. Non effettuare il collegamento a massa dell'unità su condutture del gas, tubature dell'acqua in plastica o linee telefoniche.

• Il mancato rispetto di questa precauzione può causare scosse elettriche, incendio, splosione o malfunzionamenti.

• Non collegare mai il cavo di alimentazione a una presa non a massa e vericare in ogni caso che il collegamento a massa sia conforme alle normative locali e nazionali. Non installare l'apparecchio vicino a fonti di calore o materiali inammabili. Non installare l'apparecchio in un locale soggetto a umidità, fumi d'olio o polvere, luce solare diretta o acqua (pioggia). Non installare l'apparecchio in un locale soggetto a basse temperature.

• Il gelo può causare lo scoppio delle tubature. Non installare l'apparecchio in un locale in cui può vericarsi una perdita di gas.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio. Non utilizzare un trasformatore.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio. Non utilizzare spine, prese di corrente o cavi di alimentazione danneggiati.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio. Non piegare o tirare eccessivamente il cavo di alimentazione. Non torcere o annodare il cavo di alimentazione. Non agganciare il cavo elettrico a oggetti metallici, non collocarvi sopra oggetti pesanti, non far correre il cavo tra oggetti, né spingere il cavo dietro l'apparecchio.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio. Per scollegare la spina dalla presa non tirare il cavo elettrico.

• Scollegare l'alimentazione afferrando la spina.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio. Il lavabiancheria deve essere installato in un luogo in cui siano disponibili una presa di corrente, un rubinetto per l’acqua di alimentazione ed un attacco per lo scarico dell’acqua.Italiano 7 Informazioni di sicurezza Precauzioni di installazione ATTENZIONE Installare l'apparecchio in modo che la spina elettrica sia facilmente accessibile.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio per una eventuale perdita di corrente. Installare l'apparecchio su una supercie piana in grado di sostenerne il peso.

• Il mancato rispetto di questa precauzione può causare vibrazioni, spostamenti, rumore o malfunzionamenti. Avvertenze di utilizzo critiche AVVERTENZA Se l'apparecchio risulta allagato, chiudere immediatamente il rubinetto dell'acqua ed escludere l'alimentazione (agendo sul contatore) e rivolgersi al più vicino centro di assistenza.

• Non toccare la spina elettrica con le mani bagnate.

• Il mancato rispetto di questa precauzione può causare scosse elettriche. Se l'apparecchio genera un rumore anomalo, odore di bruciato o fumo, scollegare immediatamente la spina di alimentazione e rivolgersi al più vicino centro di assistenza.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio. In caso di perdita di gas (come propano, GPL, ecc), ventilare immediatamente il locale senza toccare la spina elettrica. Non toccare né l'apparecchio né il cavo di alimentazione.

• Non utilizzare ventilatori o aspiratori elettrici.

• Una scintilla può causare una esplosione o un incendio. Non lasciare che i bambini giochino dentro o sopra la lavabiancheria. Inoltre, in fase di smaltimento rimuovere lo sportello dell'apparecchio.

• In caso di intrappolamento all'interno del prodotto, i bambini possono soffocare a morte. Prima dell'uso, rimuovere i materiali da imballo (in spugna, styrofoam) sul fondo della lavabiancheria. Non lavare capi contaminati da benzina, cherosene, benzene, diluenti per vernici, alcol o altre sostanze inammabili o esplosive.

• Il mancato rispetto di questa precauzione può causare scosse elettriche, incendio o esplosione. Non forzare l'apertura dello sportello della lavabiancheria mentre l'apparecchio è in funzione (lavaggio ad alta temperatura/asciugatura/centrifuga).

• L'eventuale fuoriuscita d'acqua può causare scottature o rischio di scivolamento sul pavimento bagnato. Il mancato rispetto di questa precauzione può causare lesioni.

• L'apertura forzata dello sportello può causare danni al prodotto o lesioni.8 Italiano Informazioni di sicurezza Informazioni di sicurezza Non inserire la mano sotto la lavabiancheria durante l'uso.

• Il mancato rispetto di questa precauzione può causare lesioni. Non toccare la spina elettrica con le mani bagnate.

• Il mancato rispetto di questa precauzione può causare scosse elettriche. Non spegnere l'apparecchio durante l'uso scollegando la spina.

• Lo scollegamento della spina dalla presa di corrente durante l'uso dell'apparecchio può causare scintille, scosse elettriche o incendio. Non lasciare che bambini o malati utilizzino questa lavabiancheria senza l'appropriata supervisione. Non consentire ai bambini di arrampicarsi all'interno o sull'apparecchio.

• Il mancato rispetto di questa precauzione può causare scosse elettriche, ustioni o lesioni. Non inserire mani od oggetti metallici sotto la lavabiancheria mentre è in funzione.

• Il mancato rispetto di questa precauzione può causare lesioni. Non scollegare l'apparecchio tirando il cavo di alimentazione. Afferrare sempre saldamente la spina e tirare verso l'esterno dalla presa.

• Un cavo di alimentazione danneggiato può causare cortocircuito, incendio e/o scosse elettriche. Non tentare di riparare, disassemblare o modicare l'apparecchiatura autonomamente.

• Non utilizzare fusibili (in rame o acciaio, per es) diversi dai fusibili standard.

• Quando l'apparecchio deve essere riparato o reinstallato, contattare il centro di assistenza più vicino.

• Il mancato rispetto di questa precauzione può causare scosse elettriche, incendi, esplosioni, malfunzionamenti o lesioni. Se il tubo di carico dell'acqua dovesse allentarsi allagando l'apparecchio, scollegare la spina dalla presa.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio. Scollegare la spina dalla presa se si prevede di non utilizzare l'apparecchio per un lungo periodo di tempo o in caso di temporale.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio. In caso di ingresso di una sostanza estranea nell'apparecchio, scollegare il cavo di alimentazione e contattare il Servizio Clienti Samsung più vicino.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio. Non permettere ai bambini (o agli animali domestici) di giocare con o dentro la lavabiancheria. Lo sportello della lavabiancheria non si può aprire facilmente dall'interno e bambini e animali potrebbero subire gravi lesioni se intrappolati all'interno dell'apparecchio.Italiano 9 Informazioni di sicurezza Precauzioni d'uso ATTENZIONE Se la lavabiancheria è contaminata da una sostanza estranea come detersivo, sporco, residui di cibo o altro, scollegare la spina dalla presa e pulire l'apparecchio utilizzando un panno morbido inumidito.

• In caso contrario, l'apparecchio potrebbe scolorirsi, deformarsi, danneggiarsi o arrugginirsi. Il vetro dello sportello può rompersi a causa di un forte impatto. Prestare attenzione durante l'uso della lavabiancheria.

• La rottura del vetro può causare lesioni. Dopo una interruzione nell'erogazione dell'acqua o quando si ricollega il tubo di carico dell'acqua, aprire il rubinetto lentamente. Aprire il rubinetto lentamente anche dopo un lungo periodo di inutilizzo.

• La pressione dell'aria nel tubo di carico dell'acqua o nella conduttura idrica può causare danni o perdite d'acqua. In caso di errore di scarico durante il funzionamento dell'apparecchio, controllare lo scarico.

• L'utilizzo della lavabiancheria in seguito all'allagamento a causa di un problema di scarico potrebbe provocare scosse elettriche o incendi. Inserire completamente i capi nella lavabiancheria in modo che non rimangano intrappolati nello sportello.

• Se un capo rimane intrappolato nello sportello, ciò può causare danni sia al capo sia alla lavabiancheria, oppure si può vericare una perdita d'acqua. Spegnere l'alimentazione idrica quando la lavabiancheria non è in uso. Vericare che la vite sul connettore del tubo di carico dell'acqua sia adeguatamente serrata.

• Il mancato rispetto di questa precauzione può causare lesioni o danni alla proprietà. Vericare che le guarnizioni in gomma e il vetro dello sportello anteriore non siano contaminati da sostanze estranee (per es. riuti, bre, capelli ecc.).

• Se una sostanza estranea viene intrappolata nello sportello o lo sportello non è completamente chiuso, può causare una perdita d’acqua. Prima di usare l'apparecchio, aprire il rubinetto e vericare che il connettore del tubo di carico dell'acqua sia correttamente serrato e non vi siano perdite d'acqua.

• Se la vite o il connettore del tubo di carico dell'acqua risultano allentati, si può vericare una perdita d'acqua. Il prodotto da Lei acquistato è stato progettato unicamente per uso domestico. L’utilizzo per scopi professionali equivale ad uso non corretto del prodotto. In questo caso, il prodotto non sarà coperto dalla garanzia convenzionale prestata da Samsung e nessuna responsabilità potrà essere attribuita a Samsung per malfunzionamenti o danni derivanti da tale uso errato.10 Italiano Informazioni di sicurezza Informazioni di sicurezza Non appoggiarsi sulla supercie dell'apparecchio né collocarvi sopra oggetti (come capi di bucato, candele e sigarette accese, piatti, sostanze chimiche, oggetti metallici ecc.).

• Il mancato rispetto di questa precauzione può causare scosse elettriche, incendio, malfunzionamenti o lesioni. Non spruzzare sostanze volatili come per esempio insetticida sulla supercie dell'apparecchio.

• Oltre ad essere dannosi per l'uomo, possono causare scosse elettriche, incendio o malfunzionamenti. Non collocare oggetti che generano campi elettromagnetici vicino alla lavabiancheria.

• In caso contrario, il malfunzionamento dell'apparecchio potrebbe causare lesioni. L'acqua scaricata durante un ciclo di lavaggio o asciugatura ad alta temperatura è bollente. Non toccare l'acqua.

• Il mancato rispetto di questa precauzione può causare ustioni o lesioni. Non lavare, centrifugare o asciugare sedute, tappetini o abbigliamento impermeabile (*) a meno che la lavabiancheria disponga di un programma speciale per il lavaggio di questi articoli. (*): lenzuola di lana, ripari anti-pioggia, giubbotti da pesca, pantaloni da sci, sacchi a pelo, mutandine copri-pannolino, tute e teli copri-bicicletta, motocicletta, auto, ecc.

• Non lavare tappetini spessi o rigidi anche se l'etichetta di questi articoli riporta il simbolo del lavaggio in lavatrice. In caso contrario, le vibrazioni anomale generate da un malfunzionamento della lavabiancheria possono causare lesioni o danni al prodotto, alle pareti circostanti l'apparecchio, al pavimento o ai capi presenti nel cestello.

• Non lavare tappetini o zerbini con rivestimento inferiore in gomma. Il rivestimento in gomma potrebbe staccarsi e rimanere attaccato all'interno del cestello, provocando problemi come un errore di scarico. Non far funzionare la lavabiancheria senza la vaschetta del detersivo.

• In caso contrario si può incorrere in scosse elettriche o lesioni a causa di una perdita d'acqua. Non toccare le parti interne del cestello durante o dopo l'asciugatura poiché potrebbero essere molto calde.

• Il mancato rispetto di questa precauzione può causare scottature. Non inserire la mano nella vaschetta del detersivo.

• Le mani potrebbero rimanere intrappolate all'interno del dispositivo della vaschetta e riportare lesioni.

• La guida di livello del detersivo liquido (solo modelli applicabili) non è applicabile in caso di utilizzo di detersivi in polvere. Rimuovere la guida se si usa un detersivo in polvere. Non inserire in nessun caso residui di cibo, animali, né alcun oggetto (come per es. scarpe) che non rientri nei capi lavabili in lavatrice.

• In caso contrario possono vericarsi danni alla lavabiancheria e lesioni anche mortali all'animale chiuso nel cestello.Italiano 11 Informazioni di sicurezza Non premere i tasti utilizzando oggetti appuntiti come punte di spille, coltelli, unghie eccetera.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o lesioni. Non lavare capi contaminati da olii, creme o lozioni normalmente utilizzati nei saloni di bellezza o nei centri di massaggio.

• Ciò potrebbe causare la deformazione della guarnizione in gomma e la conseguente perdita di acqua. Non lasciare oggetti metallici quali spille da balia o mollette per capelli, né residui di candeggina nel cestello per un lungo periodo di tempo.

• In caso contrario il cestello potrebbe arrugginirsi.

• Ai primi segni di ruggine sulla supercie del cestello, applicare un prodotto per la pulizia (neutro) e pulire con una spugna. Non utilizzare in nessun caso una spazzola metallica. Non utilizzare direttamente un detersivo per la pulizia a secco e non lavare, sciacquare o centrifugare capi contaminati da detersivo per la pulizia a secco.

• In caso contrario può vericarsi una combustione o una accensione spontanea a causa del calore generato dall'ossidazione dell'olio. Non utilizzare acqua proveniente da sistemi di condizionamento (freddo/caldo).

• In caso contrario potrebbero vericarsi malfunzionamenti del prodotto. Non utilizzare per il lavaggio sapone neutro per le mani.

• Indurendosi e accumulandosi all'interno della lavabiancheria potrebbe causare malfunzionamento, scolorimento, ruggine o cattivo odore. Inserire nelle reti per il bucato calze e reggiseni e lavarli insieme agli altri capi. Non lavare capi di grandi dimensioni, come per esempio le lenzuola, chiusi nelle reti per il bucato.

• Il mancato rispetto di questa precauzione può causare lesioni causate da vibrazioni anomale. Non utilizzare detersivo indurito.

• Se si accumula all'interno della lavabiancheria può provocare perdite d'acqua. Assicurarsi che tutte le tasche degli indumenti da lavare siano vuote.

• Oggetti duri e appuntiti, come monete, spille, aghi, viti o pietre, possono provocare gravi danni all'apparecchiatura. Non lavare capi con bbie e bottoni di grandi dimensioni o con niture metalliche pesanti. Smistare i capi per colore, in base alla tenuta del colore, e selezionare il ciclo, la temperatura dell'acqua e le funzioni aggiuntive consigliati.

• Il mancato rispetto di questa precauzione può provocare lo scolorimento o il danneggiamento del tessuto. Assicurarsi che le dita dei bambini non rimangano intrappolate nello sportello al momento della chiusura.

• Il mancato rispetto di questa precauzione può causare lesioni.12 Italiano Informazioni di sicurezza Informazioni di sicurezza Avvertenze di pulizia critiche AVVERTENZA Non pulire l'apparecchio spruzzandovi sopra acqua. Non usare soluzioni per la pulizia a base di acidi forti. Non usare benzina, diluenti o alcol per la pulizia dell'apparecchio.

• Il mancato rispetto di questa precauzione può causare scolorimento, deformazione, danni, scosse elettriche o incendio. Prima di eseguire la pulizia o la manutenzione dell'apparecchio, scollegare la spina dalla presa di corrente.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio. Informazioni sul simbolo WEEE (RAEE) Corretto smaltimento del prodotto (RAEE, Riuti da apparecchiature elettriche ed elettroniche) (Applicabile nei Paesi con sistemi di raccolta differenziata) Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cufa e cavo USB) non devono essere smaltiti con altri riuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei riuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di riuti, conferendoli ai soggetti autorizzati secondo le normative locali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l’autorità competente per tutte le informazioni relative alla raccolta differenziata di questo tipo di materiali. Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e vericare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri riuti commerciali. Per informazioni sull'impegno di Samsung ai ni della salvaguardia ambientale e sugli obblighi normativi relativi a ciascun prodotto, come per esempio il REACH, vogliate visitare il sito samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.htmlItaliano 13 Installazione Installazione Seguire attentamente queste istruzioni per garantire una corretta installazione della lavabiancheria e prevenire gli incidenti durante il lavaggio. Contenuto della confezione Assicurarsi che tutti i componenti siano inclusi nella confezione del prodotto. In caso di problemi con la lavabiancheria o i componenti, rivolgersi a un centro assistenza Samsung di zona o al rivenditore.

01 Leva di sblocco 02 Vaschetta detersivo 03 Pannello di controllo 04 Sportello 05 Cestello 06 Filtro della pompa 07 Tubo di scarico di emergenza 08 Copriltro 09 Piano di lavoro 10 Spina di alimentazione 11 Tubo di scarico 12 Piedini di livellamento14 Italiano Installazione Installazione Chiave inglese Copridado Guida tubo Tubo di carico acqua fredda Tubo di carico acqua calda Contenitore detersivo liquido Gancio copertura NOTA

• Copridado : Il numero di copridado in dotazione (da 3 a 6) dipende dal modello.

• Tubo di carico dell'acqua calda: solo modelli applicabili.

• Contenitore detersivo liquido: solo modelli applicabili.Italiano 15 Installazione Requisiti di installazione Alimentazione e messa a terra

• CA 220-240 V / 50 Hz; fusibile o salvavita richiesti

• Usare un interruttore di corrente separato solo per la lavatrice Per garantire una corretta messa a terra, la lavabiancheria viene fornita con cavo di alimentazione e spina a tre poli da collegare a una presa di corrente correttamente installata e collegata a terra. Vericare con un elettricista o un tecnico dell'assistenza se non si è sicuri della messa a terra. Non modicare la spina in dotazione. Se la spina non entra nella presa di corrente, consultare un elettricista qualicato e installare un adattatore idoneo. AVVERTENZA

• NON utilizzare prolunghe.

• Usare solo il cavo di alimentazione fornito in dotazione con la lavabiancheria.

• NON collegare mai il lo di messa a terra a condutture idrauliche in plastica, linee del gas o tubazioni per l'acqua calda.

• Un errato collegamento dei conduttori di messa a terra può causare scosse elettriche. Erogazione d'acqua Una corretta pressione dell'acqua per la lavabiancheria è compresa tra 50 kPa e 800 kPa. Pressioni dell'acqua inferiori a 50 kPa possono impedire la chiusura completa della valvola dell'acqua. Inoltre, il riempimento del cestello può richiedere più tempo, causando lo spegnimento della lavatrice. Il rubinetto di carico dell'acqua deve avere una distanza massima di 120 cm dal retro della lavabiancheria per poter collegare i tubi di carico in dotazione alla lavabiancheria. Per ridurre un rischio di perdita:

• Vericare che i rubinetti di carico dell'acqua siano facilmente accessibili.

• Chiudere i rubinetti quando la lavabiancheria non è in uso.

• Ispezionare regolarmente il collegamento per riscontrare eventuali perdite dei tubi di carico. ATTENZIONE prima di usare per la prima volta la lavabiancheria, vericare tutti i collegamenti al rubinetto dell'acqua e alla presa di carico per riscontrare eventuali perdite. Scarico Il tubo di scarico deve essere collegato tramite l'apposito fermo alla bocca della Samsung consiglia l'uso di un tubo di scarico di 60-90 cm. tubazione di scarico, e la bocca della tubazione di scarico deve coprire completamente il tubo di scarico.16 Italiano Installazione Installazione Pavimentazione Per ottenere le massime prestazioni, la lavabiancheria deve essere installata su una supercie solida. Potrebbe risultare necessario rinforzare i pavimenti in legno per ridurre al minimo le vibrazioni normalmente causate dalla lavabiancheria o da un carico sbilanciato. Tappeti e moquette non offrono una resistenza ottimale alle vibrazioni e potrebbero provocare il leggero spostamento della lavabiancheria durante la centrifuga. ATTENZIONE NON installare la lavabiancheria su una piattaforma o una struttura non sufcientemente solida. Temperatura dell'acqua Non installare la lavabiancheria in zone in cui l'acqua potrebbe congelarsi dal momento che un certo quantitativo d'acqua è sempre presente all'interno delle pompe, delle valvole e/o delle tubazioni della lavabiancheria. L'acqua ghiacciata rimasta all'interno delle linee può causare la rottura delle cinghie, della pompa e di altri componenti della lavabiancheria. Installazione in vani o scomparti Distanza minima per un funzionamento stabile: Lati 25 mm Retro 50 mm Lato superiore 25 mm Lato anteriore 550 mm Se la lavabiancheria e l'asciugatore sono installati nella stessa sede, la parte anteriore del vano o dello scomparto deve avere uno spazio libero di almeno 550 mm. La lavabiancheria non necessita di una specica apertura di ventilazione.Italiano 17 Installazione Installazione passo per passo PASSAGGIO 1 Scelta della posizione corretta Requisiti di posizionamento:

• Supercie solida e piana, priva di moquette, tappeti o altro che possa ostruirne la ventilazione

• Lontana dalla luce solare diretta

• Spazio sufciente per la ventilazione e il cablaggio

• La temperatura ambiente è sempre superiore al punto di congelamento (0 ˚C)

• Lontana da fonti di calore PASSAGGIO 2 Rimuovere i bulloni di trasporto Estrarre il prodotto dalla confezione e rimuovere tutti i bulloni di trasporto.

1. Allentare tutti i bulloni di trasporto sul

retro della lavabiancheria tramite la chiave inglese fornita.

2. Coprire i fori con i tappi in plastica per

bulloni forniti in dotazione. Conservare i bulloni di trasporto per uso futuro. AVVERTENZA I materiali di imballaggio possono rappresentare un pericolo per i bambini. Smaltire tutto il materiale di imballaggio (sacchetti di plastica, polistirolo, ecc.) lontano dalla portata dei bambini.18 Italiano Installazione Installazione PASSAGGIO 3 Regolazione dei piedini di appoggio

1. Spingere delicatamente la

lavabiancheria in posizione. Una pressione eccessiva potrebbe danneggiare i piedini di appoggio.

2. Fare in modo che la lavabiancheria

risulti perfettamente in piano regolando manualmente i piedini di appoggio.

3. Una volta completato il livellamento,

stringere i dadi utilizzando la chiave inglese. PASSAGGIO 4 Connettere il tubo di carico dell'acqua L'adattatore del manicotto in dotazione potrebbe variare da un modello all'altro. Questo passaggio guida l'utente nella connessione dell'adattatore a connettore. Nel caso in cui si disponga dell'adattatore a vite, andare al passaggio 7.

Collegare il tubo di carico dell'acqua al rubinetto di carico dell'acqua.

1. Rimuovere l'adattatore (A) dal tubo di

carico dell'acqua (B).

2. Utilizzare un cacciavite a stella per

allentare quattro viti sull'adattatore.Italiano 19 Installazione

3. Afferrare l'adattatore e ruotare il

componente (C) nella direzione della freccia per allentarlo di 5 mm (*).

4. Inserire l'adattatore nel rubinetto

di carico dell'acqua e serrare le viti sollevando allo stesso tempo l'adattatore.

5. Ruotare il componente (C) nella

direzione della freccia per serrarlo.

6. Tenendo premuto il componente (E),

collegare il tubo di carico dell'acqua all'adattatore. Quindi, rilasciare il componente (E). Il tubo si inserisce nell'adattatore con un clic.

7. In caso di utilizzo di un rubinetto

dell'acqua a vite, usare l'adattatore a vite in dotazione per connettere il rubinetto dell'acqua come illustrato.20 Italiano Installazione Installazione

8. Collegare l’altro capo del tubo di carico

dell’acqua alla valvola di carico posta sul retro della lavabiancheria. Ruotare il tubo in senso orario per stringere.

9. Aprire il rubinetto di carico dell'acqua e

vericare la presenza di perdite intorno ai collegamenti. Se si riscontrano perdite d'acqua, ripetere i passaggi sopra descritti. AVVERTENZA Smettere di usare la lavabiancheria in presenza di una perdita d'acqua, e rivolgersi a un centro assistenza Samsung di zona. In caso contrario, il mancato rispetto di questa precauzione può causare scosse elettriche. ATTENZIONE Non tendere eccessivamente il tubo di carico dell'acqua. Se il tubo è troppo corto, sostituirlo con un tubo ad alta pressione di maggiore lunghezza. NOTA

• Una volta connesso il tubo di carico dell'acqua all'adattatore, vericare che sia inserito correttamente tirandolo verso il basso.

• Utilizzare un tipo popolare di rubinetto di carico dell'acqua. Se il rubinetto è quadrato o è troppo grande, rimuovere l'anello distanziale prima di inserire il rubinetto nell'adattatore.Italiano 21 Installazione Per i modelli con una presa aggiuntiva per il carico dell'acqua calda:

1. Collegare l'estremità rossa del tubo di

carico dell’acqua calda alla presa di carico dell'acqua calda posta sul retro della lavabiancheria.

2. Collegare l'altra estremità del tubo di

carico dell’acqua calda al rubinetto di carico dell'acqua calda. Tubo sicuro (solo modelli applicabili)

Il dispositivo Tubo sicuro avvisa gli utenti del rischio di perdite d'acqua. Esso rileva la portata d'acqua e l'indicatore (A) centrale diventa rosso in caso di perdita.22 Italiano Installazione Installazione PASSAGGIO 5 Posizionare il tubo di scarico Il tubo di scarico può essere posizionato in tre modi diversi:

Sopra il bordo di un lavandino Il tubo di scarico deve essere posizionato ad un'altezza compresa tra 60 e 90 cm (*) dal pavimento. Per mantenere piegato il beccuccio del tubo di scarico, utilizzare la guida di plastica (A) fornita in dotazione. Fissare la guida alla parete utilizzando un gancio per garantire uno scarico ottimale. Nella tubazione di scarico di un lavandino La tubatura di scarico deve essere posta sopra il sifone del lavandino in modo che il terminale del tubo si trovi a un'altezza di almeno 60 cm da terra.

Direttamente in una tubazione di scarico La tubazione di scarico deve essere compresa tra 60 cm e 90 cm di altezza (*). Si consiglia di utilizzare un tubo verticale di 65 cm di altezza. Assicurarsi che il tubo di scarico sia collegato alla bocca della tubazione con una leggera inclinazione. Requisiti della bocca della tubazione di scarico:

• Diametro minimo di 5 cm

• Capacità minima di 60 litri al minuto PASSAGGIO 6 Accensione Inserire la spina in una presa a parete di tipo omologato con una tensione CA 220-240 V / 50 Hz, protetta da un interruttore monofase differenziale-magnetotermico con salvavita. Quindi, premere il tasto Power per accendere la lavabiancheria.Italiano 23 Prima di iniziare Prima di iniziare Impostazioni iniziali Eseguire la calibrazione (consigliato) La Calibrazione garantisce un accurato rilevamento del peso del bucato nel cestello. Vericare che il cestello sia vuoto prima di eseguire la Calibrazione.

1. Spegnere e riaccendere la lavabiancheria.

2. Tenere premuto il tasto Temperatur/Température (Temp.) e Programm-Ende/Arrêt

Différé (Fine Programmata) contemporaneamente per 3 secondi per entrare in modalità di calibrazione. Viene visualizzato il messaggio “CB”.

3. Premere Avvio/Pausa per eseguire il ciclo di calibrazione.

4. Il cestello ruoterà in senso orario e antiorario per circa 3 minuti.

5. Una volta terminato il ciclo, il codice “0” appare sul display e la lavabiancheria si

spegne automaticamente.

6. La lavabiancheria è pronto per l'uso.

Linee guida di lavaggio PASSAGGIO 1 Smistare Smistare i capi in base a questi criteri:

• Etichetta di avvertenza: Suddividere il bucato in cotone, bre miste, sintetici, seta, lana e rayon.

• Colore: Separare i capi bianchi dai colorati.

• Dimensioni: mischiare indumenti di diverse taglie all'interno del cestello migliora le prestazioni di lavaggio.

• Delicatezza: Lavare i capi delicati separatamente dal resto del bucato per capi in pura lana vergine, tende e seta. Controllare le etichette degli indumenti. NOTA Assicurarsi di controllare l'etichetta di lavaggio degli indumenti e smistarli di conseguenza prima di avviare il ciclo di lavaggio.24 Italiano Prima di iniziare Prima di iniziare PASSAGGIO 2 Svuotare le tasche Svuotare le tasche dei capi di biancheria

• Oggetti metallici come monete, puntine e bbie lasciate nelle tasche degli indumenti possono danneggiare gli altri capi di biancheria, oltre che il cestello. Rivoltare i capi di abbigliamento con bottoni e ricami

• Le cerniere di pantaloni e giacche, se lasciate aperte, possono danneggiare il cestello. Chiudere tutte le cerniere e ssarle con un cordino.

• Gli indumenti dotati di lunghi lacci posso impigliarsi con altri capi. Fissare tutti i lacci prima di iniziare il lavaggio. PASSAGGIO 3 Utilizzare una retina a maglie strette

• I reggiseni (lavabili in lavatrice) devono essere collocati in una retina a maglie strette. I ferretti dei reggiseni possono fuoriuscire danneggiando gli altri capi.

• Capi leggeri o di piccole dimensioni come calze, guanti, collant e fazzoletti possono restare intrappolati nel cestello. Prima del lavaggio collocarli in una retina a maglie strette.

• Non utilizzare la retina a maglie strette con il cestello vuoto. In caso contrario, potrebbero vericarsi vibrazioni anomale tali da spostare la lavabiancheria e provocare lesioni. PASSAGGIO 4 Prelavaggio (se necessario) Selezionare l'opzione Prelavaggio per il programma selezionato in caso di biancheria estremamente sporca. Non utilizzare l'opzione Prelavaggio quando il detersivo viene aggiunto manualmente nel cestello o quando si utilizza detersivo liquido. PASSAGGIO 5 Determinare la capacità di carico Non sovraccaricare la lavabiancheria. Il sovraccarico della lavatrice può causare un lavaggio non ottimale. Per la capacità di carico per il tipo di indumenti, vedere pagina 31. NOTA In caso di lavaggio di lenzuola o trapunte, i tempi di lavaggio potrebbero allungarsi o l'efcienza della centrifuga potrebbe risultare ridotta. Per lenzuola o trapunte, il ciclo di centrifuga massimo consigliato è 800 giri/min. e la capacità di carico è 2,0 kg o meno. ATTENZIONE se il carico è sbilanciato e viene visualizzato il codice di errore "Ub" , ridistribuire il carico. Un carico non bilanciato potrebbe ridurre le prestazioni di centrifuga.Italiano 25 Prima di iniziare PASSAGGIO 6 Usare un detersivo idoneo Il tipo di detersivo dipende dal tipo di tessuto (cotone, sintetico, delicato, lana), dal colore, dalla temperatura di lavaggio e dal grado e dal tipo di sporco. Utilizzare sempre detersivi a basso contenuto di sapone, studiati appositamente per lavabiancheria automatiche. NOTA

• Seguire attentamente le istruzioni fornite dal produttore riguardo al peso del bucato, il grado di sporco e la durezza dell’acqua della zona di residenza. Se non si è certi della durezza dell'acqua, chiedere agli enti competenti.

• Non utilizzare detersivi che tendono a indurirsi o solidicarsi. Tracce di questi detersivi potrebbero rimanere al termine del ciclo di risciacquo, bloccando l'uscita di scarico. ATTENZIONE Per il lavaggio di capi in lana utilizzando il programma lana, utilizzare solo un detersivo liquido neutro. Se si usa detersivo in polvere per lavare capi in lana, questo può restare nel bucato e scolorire gli indumenti. Capsule lavabiancheria Per ottenere i migliori risultati usando le capsule lavabiancheria, si prega di seguire queste istruzioni.

1. Inserire la capsula nella parte inferiore

del cestello vuoto contro la parete posteriore.

2. Inserire la biancheria nel cestello sopra

alla capsula.26 Italiano Prima di iniziare Prima di iniziare Linee guida della vaschetta detersivo La lavabiancheria comprende una vaschetta divisa in tre compartimenti: la vaschetta di sinistra per il lavaggio principale, la vaschetta centrale per gli ammorbidenti per tessuti, e la vaschetta di destra per il lavaggio preliminare.

01 Vano prelavaggio: Applicare il detersivo di prelavaggio o l'amido.

Vano lavaggio principale: Aggiungere detersivo di lavaggio principale, addolcitore d'acqua, detersivo di ammollo, candeggina, e/o smacchiatori.

Vano ammorbidente: Aggiungere additivi come ammorbidente per tessuti. Non superare la linea livello max (A). ATTENZIONE

• Non aprire la vaschetta del detersivo durante l'uso della lavabiancheria.

• Non utilizzare i seguenti tipi di detersivo:

• Per impedire l'intasamento del vano, diluire gli agenti concentrati o arricchiti (ammorbidente o detersivo) con acqua prima dell'applicazione. Per aggiungere agenti detergenti alla vaschetta del detersivo

1. Aprire la vaschetta del detersivo.

2. Aggiungere il detersivo per bucato

nel vano lavaggio principale come indicato o consigliato dal produttore. Per informazioni sull'uso dei detersivi liquidi, fare riferimento alla pagina 28.Italiano 27 Prima di iniziare

3. Aggiungere l'ammorbidente per tessuti

nel vano ammorbidente. Non superare la linea livello max (A).

4. Se si desidera effettuare il prelavaggio,

aggiungere il detersivo di prelavaggio nel vano prelavaggio come indicato o consigliato dal produttore.

5. Chiudere la vaschetta del detersivo.

• Non aggiungere detersivo in polvere al contenitore di detersivi liquidi.

• L'ammorbidente concentrato per tessuti deve essere diluito con acqua prima di essere aggiunto.

• Non aggiungere detersivo di lavaggio principale al vano ammorbidente.28 Italiano Prima di iniziare Prima di iniziare Per usare un detersivo liquido (solo modelli applicabili)

Innanzitutto, inserire il contenitore di detersivo liquido in dotazione nel vano lavaggio principale. Quindi, aggiungere il detersivo liquido nella vaschetta assicurandosi di non superare la linea di livello max (A). NOTA

• Inserire la guida del liquido detergente solo dopo aver rimosso il cassetto del detersivo dalla lavabiancheria premendo la leva di rilascio (A).

• Al termine di un lavaggio, una piccola quantità di detersivo rimane nel cassetto del detergente. ATTENZIONE

• Non superare la linea di livello max. riportata nella vaschetta.

• Rimuovere il contenitore detersivo liquido se si usa un detersivo in polvere.Italiano 29 Operazioni Operazioni Pannello di controllo

01 Selettore di programma Ruotare la manopola per selezionare un programma. 02 Display Il display mostra informazioni sul programma in uso e il tempo rimanente stimato, o un codice informativo quando si verica un problema. 03 Temperatur/ Température (Temp.) Premere per variare la temperatura dell'acqua per il programma attuale. 04 Spülen/Rinçage (Risciacquo) Premere per cambiare i tempi di risciacquo del programma corrente. È possibile impostare no a 5 tempi di risciacquo diversi, a seconda del programma. 05 Pumpen/ Schleudern / Essorage (Centrifuga) Premere per variare la velocità della centrifuga per il programma attuale.

• Arresto in ammollo ( ): Il ciclo di risciacquo nale è sospeso in modo da lasciare la biancheria in ammollo. Per estrarre la biancheria, eseguire un ciclo di scarico o centrifuga.

• Esclusione Centrifuga : Il cestello non gira dopo l'ultimo ciclo di scarico.

• Solo centrifuga : Per avviare il ciclo Solo centrifuga, premere Pumpen/Schleudern / Essorage (Centrifuga) per 3 secondi. Alla visualizzazione della durata del ciclo e della velocità di centrifuga, premere ripetutamente Pumpen/Schleudern / Essorage (Centrifuga) no a selezionare la velocità di centrifuga desiderata. Quindi, premere il tasto Avvio/Pausa per avviare il ciclo. Il tempo di centrifuga dipende dal ciclo selezionato. 06 Optionen/Option (Opzioni) Premere per selezionare un'opzione tra Intensivo e Prelavaggio. Premere di nuovo per deselezionare.

• La disponibilità delle opzioni dipende dal programma. 07 Flecken Intensiv/Anti- tache (Smacchia Tutto+) Premere per attivare/disattivare la funzione Flecken Intensiv/Anti-tache (Smacchia Tutto+). Questa funzione aiuta a rimuovere un'ampia varietà di macchie ostinate.30 Italiano Operazioni Operazioni 08 Programm- Ende/Arrêt Différé (Fine Programmata) Programm-Ende/Arrêt Différé (Fine Programmata) permette di impostare l'ora in cui il ciclo corrente verrà terminato. In base alle impostazioni in uso, l'ora di avvio del ciclo sarà determinata dalla logica interna della macchina. Ad esempio, questa impostazione è utile per programmare la macchina in modo da impostare il termine di un lavaggio all'ora in cui solitamente si torna a casa dal lavoro.

• Premere per scegliere un'unità preimpostata di ore. 09 Schnelle Wäsche 15’/30’ / Express (Rapido 15’/30’) Per un carico inferiore ai 2 kg composto da capi poco sporchi che si vuole avere subito pronti.

• Questa opzione è disponibile solo quando è stato selezionato il programma BAUMWOLLE/Coton (COTONE).

• La durata del programma può variare in base alla quantità di detersivo, al livello dell'acqua e al livello di contaminazione del carico. 10 Power Premere per accendere/spegnere la lavabiancheria. 11 Avvio/Pausa Premere per avviare o interrompere un'operazione. Semplici passaggi per iniziare

2. Ruotare la manopola Selettore Programma per selezionare un programma.

3. Cambiare le impostazioni del programma (Temperatur/Température (Temp.), Spülen/

Rinçage (Risciacquo), e Pumpen/Schleudern / Essorage (Centrifuga)) in base alla necessità.

4. Per aggiungere un'opzione, premere Optionen/Option (Opzioni). Utilizzare nuovamente

il pulsante per scegliere un elemento preferito.

5. La lavatrice è dotata di due pulsanti distinti per Flecken Intensiv/Anti-tache (Smacchia

Tutto+) e Programm-Ende/Arrêt Différé (Fine Programmata) per facilitare l'accesso. Per utilizzare una di queste opzioni, premere il pulsante corrispondente.

6. Premere Avvio/Pausa.

Per cambiare il programma durante l'uso

1. Premere il tasto Avvio/Pausa per interrompere l'operazione.

2. Selezionare un programma diverso.

3. Premere nuovamente il tasto Avvio/Pausa per avviare il nuovo programma.Italiano 31

Operazioni Panoramica del corso Corsi standard Programma Descrizione Carico max (kg) BAUMWOLLE / Coton (COTONE)

• Per cotone, lenzuola, tovaglie, biancheria intima, asciugamani o camice. Il tempo di lavaggio e il numero di programmi di risciacquo vengono regolati automaticamente in base al carico. Max BAUMWOLLE / Coton (COTONE)

• Performance ottimale a potenza ridotta per tessuti in cotone, lenzuola, tovaglie, biancheria intima, asciugamani o camice. Per aumentare il risparmio energetico, la reale temperatura di lavaggio può essere inferiore al valore specicato. Max PFLEGELEICHT / Synthétiques (SINTETICI)

• Specico per lana lavabile in lavatrice con carichi inferiori a 2,0 kg.

• Il programma per lana prevede una speciale azione di lavaggio e ammollo per impedire il restringersi e deformarsi delle bre di lana.

• Si consiglia di usare un detersivo neutro.

• L'unità comprende un programma di centrifuga aggiuntivo per rimuovere efcacemente l'umidità dalla biancheria.

• Con risciacquo aggiuntivo dopo l'applicazione dell'ammorbidente ai capi.

• Questo programma esegue la pulizia del cestello rimuovendo sporco e batteri.

• Eseguire una volta ogni 40 lavaggi senza aggiungere detersivo o candeggina.

• Assicurarsi che il cestello sia vuoto.

• Non utilizzare detergenti per la pulizia del cestello. -32 Italiano Operazioni Operazioni Programma Descrizione Carico max (kg) SUPER SPEED/Super Rapide (ECOLAVAGGIO RAPIDO)

• Lavaggio rapido in meno di un'ora per i capi di tutti i giorni come biancheria intima e magliette.

• La durata del ciclo varierà in base alle condizioni di alimentazione idrica, al carico e al tipo di biancheria.

• La temperatura ridotta del programma ecobubble permette di ridurre il consumo energetico.

• Per copriletti, lenzuola, biancheria da letto, ecc.

• Per ottenere i migliori risultati, lavare solo 1 tipo di biancheria da letto e assicurarsi che il carico non superi i 2,0 kg.

• Per tessuti trasparenti, reggiseni, lingerie (seta), e altri tessuti lavabili esclusivamente a mano.

• Per ottenere prestazioni ottimali, utilizzare un detersivo liquido.

• Programma con lavaggio ad alta temperatura e risciacqui aggiuntivi per garantire l'eliminazione efcace dei residui di detersivo.

• Per abbigliamento outdoor, da sci e indumenti sportivi realizzati in materiali tecnologici quali spandex, stretch e microbra

• Con risciacqui aggiuntivi e velocità di centrifuga ridotta per assicurare il lavaggio delicato e il risciacquo accurato del bucato.

Opzioni Opzione Descrizione Intensivo

• Per capi estremamente sporchi. Il tempo di funzionamento per ciascun ciclo è più esteso del normale. Pre Lavaggio

• Un ciclo di lavaggio preliminare verrà aggiunto prima del ciclo di lavaggio principale.Italiano 33 Operazioni Opzione Descrizione Flecken Intensiv/ Anti-tache (Smacchia Tutto+)

• Flecken Intensiv/Anti-tache (Smacchia Tutto+) aiuta a rimuovere un'ampia varietà di macchie ostinate.

• Quando è selezionata la funzione Flecken Intensiv/Anti- tache (Smacchia Tutto+), la biancheria viene immersa completamente in bolle d'acqua per garantire un lavaggio efcace.

• La funzione Flecken Intensiv/Anti-tache (Smacchia Tutto+) disponibile sull'unità aggiunge no a 30 minuti a 5 cicli: BAUMWOLLE/Coton (COTONE), PFLEGELEICHT/Synthétiques (SINTETICI), SUPER SPEED/Super Rapide (ECOLAVAGGIO RAPIDO), XXL-WÄSCHE/Draps (TRAPUNTE) e INTENSIV/Bébé Coton (PELLI SENSIBILI). Programm-Ende/Arrêt Différé (Fine Programmata) È possibile impostare la lavabiancheria in modo da completare automaticamente il lavaggio in un secondo momento, scegliendo un ritardo compreso tra 1(60 minuti) e 24 ore (in incrementi di 1 ora). L'orario visualizzato indica l'ora alla quale il lavaggio verrà terminato.

1. Selezionare un programma. Quindi variare le impostazioni del programma se

impostare l'ora di ne programma desiderata.

3. Premere Avvio/Pausa.

L'indicatore corrispondente si accende e l'orologio si attiva.

4. Per annullare l'opzione Programm-Ende/Arrêt Différé (Fine Programmata), riavviare la

lavabiancheria premendo Power. Esempio d'uso Si desidera terminare un programma di due ore fra 3 ore. Per fare ciò, aggiungere l'opzione Programm-Ende/Arrêt Différé (Fine Programmata) al programma corrente con una impostazione di 3 ore, quindi premere Avvia/Pausa alle 14:00. Cosa succederà? La lavabiancheria avvia il ciclo alle 15:00 e termina il ciclo alle 17:00. In seguito è riportato il diagramma temporale per questo caso. 14:00 Imposta Programm-Ende/Arrêt Différé (Fine Programmata) fra 3 ore 15:00 Inizio 17:00 Fine34 Italiano Operazioni Operazioni Funzioni speciali AddWash Quando la spia AddWash si accende, è possibile arrestare la lavabiancheria e aggiungere più biancheria o ammorbidente nel cestello. Lo sportello Add Door si apre con un angolo maggiore di 130° per facilitare l'accesso.

1. Premere il tasto Avvio/Pausa per

interrompere l'operazione.

2. Premere l'area superiore dello sportello

Add Door nché non si sente uno scatto per sbloccare. Tirare la maniglia dello sportello Add Door per aprirlo.

3. Aprire lo sportello Add Door e inserire

più biancheria o ammorbidente nel cestello.

4. Spingere per bloccare lo sportello Add

Door no a che non si sente uno scatto.

5. Premere Avvio/Pausa per riprendere

l'operazione. ATTENZIONE Non applicare una forza eccessiva sullo sportello Add Door. Potrebbe rompersi. NOTA L'acqua all'interno del cestello non fuoriesce se lo sportello Add Door è chiuso correttamente. Intorno all'oblò potrebbero formarsi delle gocce d'acqua; non sono indicative di una perdita dall'interno del cestello.Italiano 35 Operazioni ATTENZIONE

• Evitare di aprire lo sportello Add Door se all'interno del cestello si è formata della schiuma che raggiunge un livello superiore a quello dello sportello Add Door.

• Non tentare di aprire lo sportello Add Door mentre la lavabiancheria è in funzione senza prima aver premuto Avvio/Pausa. Tenere presente che lo sportello Add Door potrebbe aprirsi accidentalmente (senza premere Avvio/Pausa) al termine del lavaggio.

• Non aggiungere un carico eccessivo dallo sportello Add Door. Questa operazione potrebbe ridurre le prestazioni della lavabiancheria.

• Non utilizzare la parte inferiore dello sportello Add Door come una maniglia. Ci si potrebbe pizzicare le dita.

• Assicurarsi che nessun capo di biancheria rimanga incastrato nello sportello Add Door.

• Tenere i propri animali domestici lontani dalla lavabiancheria, in particolare dallo sportello Add Door.

• In caso di lavaggio con acqua calda, lo sportello Add Door da l'impressione di perdere acqua dopo l'apertura e la chiusura dello sportello Add Door. Si tratta di una normale reazione, dovuta semplicemente alla fuoriuscita del vapore dallo sportello aperto Add Door che provoca la formazione di gocce d'acqua sulla supercie.

• Quando lo sportello Add Door si chiude, una guarnizione a tenuta impedisce la fuoriuscita dell'acqua. Ciononostante, potrebbe vericarsi una fuoriuscita simile a una perdita d'acqua in prossimità dello sportello; residui di acqua rimasti intorno allo sportello Add Door potrebbero provocare la formazione di gocce d'acqua. Ciò è normale.

• Non sarà possibile aprire né la porta principale né lo sportello Add Door quando la temperatura dell'acqua è superiore a 50 ˚C. Se il livello dell'acqua all'interno del cestello è superiore a un determinato livello, non sarà possibile aprire lo sportello principale.

• Nel caso in cui venga visualizzato un codice informativo DDC sul display, fare riferimento alla sezione "Codici informativi" per informazioni su come procedere.36 Italiano Operazioni Operazioni Impostazioni Sicurezza bambini Per prevenire incidenti con i bambini, la funzione Sicurezza bambini blocca tutti i pulsanti con l'eccezione del pulsante Power.

• Per impostare la funzione Sicurezza bambini, tenere premuto il pulsante Temperatur/Température (Temp.) e Spülen/Rinçage (Risciacquo) simultaneamente per tre secondi. Per attivarla, premere Avvio/Pausa.

• Prima di premere Avvio/Pausa, sarà ancora possibile aprire lo sportello o cambiare le impostazioni premendo i pulsanti corrispondenti. Alla pressione del pulsante Avvio/Pausa per avviare la lavabiancheria, verrà attivata la funzione Sicurezza bambini. Per disattivare temporaneamente la funzione Sicurezza bambini Aprire lo sportello e tenere premuti i pulsanti Temperatur/Température (Temp.) e Spülen/Rinçage (Risciacquo) simultaneamente per 3 secondi. La funzione Sicurezza bambini è temporaneamente disattivata per 1 minuto e la spia lampeggia. Aggiungere più biancheria, ad esempio, e chiudere lo sportello entro 2 minuti. In caso contrario, la macchina emette un segnale acustico per altri 2 minuti. Una volta chiuso lo sportello, la funzione Sicurezza bambini sarà riattivata con la spia accesa. NOTA In stato Sicurezza bambini, è necessario innanzitutto disattivare la funzione Sicurezza bambini se si desidera aggiungere detersivo o biancheria, oppure cambiare le attuali impostazioni. Per disattivare la funzione Sicurezza bambini Tenere premuto Temperatur/Température (Temp.) e Spülen/Rinçage (Risciacquo) simultaneamente per 6 secondi. In alternativa, quando la funzione Sicurezza bambini è temporaneamente disattivata, tenere premuto Temperatur/Température (Temp.) e Spülen/Rinçage (Risciacquo) simultaneamente per 3 secondi. Audio Attivo/Disattivo È possibile attivare o disattivare il tono di tastiera. L'impostazione rimarrà effettiva al riavvio della lavabiancheria.

• Per disattivare l'audio, tenere premuti i tasti Spülen/Rinçage (Risciacquo) e Pumpen/Schleudern / Essorage (Centrifuga) simultaneamente per 3 secondi.

• Per riattivare l'audio, tenerli nuovamente premuti per 3 secondi.Italiano 37 Manutenzione Manutenzione Tenere pulita la lavabiancheria per evitare il deterioramento delle prestazioni, e per preservarne il ciclo di vita. TROMMELREINIGUNG/Nettoyage Tambour (ECO PULIZIA CESTELLO) Eseguire periodicamente questo programma per pulire il cestello e rimuovere eventuali batteri.

1. Premere Power per accendere la lavabiancheria.

2. Ruotare la manopola Selettore Programma per selezionare un programma

TROMMELREINIGUNG/Nettoyage Tambour (ECO PULIZIA CESTELLO).

3. Premere Avvio/Pausa.

NOTA La temperatura dell'acqua per TROMMELREINIGUNG/Nettoyage Tambour (ECO PULIZIA CESTELLO) è impostata su 70°C, un'impostazione che non può essere cambiata. ATTENZIONE Non utilizzare detergenti per la pulizia del cestello. La presenza di residui chimici nel cestello provoca il deterioramento delle prestazioni di lavaggio. Promemoria TROMMELREINIGUNG/Nettoyage Tambour (ECO PULIZIA CESTELLO)

• Il promemoria TROMMELREINIGUNG/Nettoyage Tambour (ECO PULIZIA CESTELLO) appare sul display principale una volta ogni 40 lavaggi. Si consiglia di eseguire periodicamente il ciclo TROMMELREINIGUNG/Nettoyage Tambour (ECO PULIZIA CESTELLO).

• Una volta visualizzato questo promemoria, è possibile ignorarlo per 6 lavaggi consecutivi. A partire dal 7

lavaggio, il promemoria non viene più visualizzato. Tuttavia, compare di nuovo in occasione del secondo 40

lavaggio.38 Italiano Manutenzione Manutenzione Smart Check Per attivare questa funzione, innanzitutto è necessario scaricare l'app Samsung Smart Washer dal Play Store o dall'App Store, e installarla su un dispositivo mobile con fotocamera. La funzione Smart Check è ottimizzata per: Galaxy e iPhone (solo modelli applicabili).

1. Tenere premuti simultaneamente i tasti Pumpen/Schleudern / Essorage (Centrifuga) e

Optionen/Option (Opzioni) per 3 secondi per accedere alla modalità Smart Check.

2. La lavabiancheria avvia una procedura di autodiagnosi e visualizza un codice

informativo in caso di rilevamento di un problema.

3. Eseguire l'app Samsung Smart Washer sul proprio dispositivo mobile e toccare Smart

4. Avvicinare il dispositivo mobile al display della lavabiancheria in modo che il

dispositivo mobile e la lavabiancheria siano rivolti l'uno verso l'altro. A questo punto, il codice informativo verrà riconosciuto automaticamente dall'app.

5. Quando il codice informativo viene riconosciuto correttamente, l'app fornisce

informazioni dettagliate sul problema, congiuntamente alle soluzioni applicabili. NOTA

• La modalità Smart Check sarà disattivata alla pressione di un pulsante o un comando dopo l'accensione della lavabiancheria.

• Il nome della funzione, Smart Check, potrebbe variare a seconda della lingua.

• In caso di forte riesso sul display della lavatrice, l’app potrebbe non riuscire a riconoscere il codice informativo.

• Se l'app non dovesse essere in grado di riconoscere il codice Smart Check anche dopo vari tentativi, immettere manualmente il codice informativo nella schermata dell'app.Italiano 39 Manutenzione Scarico di emergenza In caso di interruzione di corrente, scaricare l'acqua contenuta nel cestello prima di estrarre il bucato.

1. Spegnere e scollegare la lavabiancheria

dalla presa elettrica.

2. Premere delicatamente la zona

superiore del coperchio del ltro (A) per aprirlo.

3. Inserire un contenitore capiente vuoto

dietro al coperchio e tirare il tubo di scarico di emergenza no ad inserirlo nel contenitore, tenendo in posizione il cappuccio del tubo (B).

4. Aprire il cappuccio del tubo e lasciare

che l'acqua contenuta nel tubo (C) di scarico di emergenza uisca nel contenitore.

5. Al termine, chiudere il cappuccio del

tubo e reinserire il tubo. Chiudere quindi il coperchio del ltro. NOTA Utilizzare un contenitore capiente dal momento che l'acqua contenuta nel cestello potrebbe essere più del previsto.40 Italiano Manutenzione Manutenzione Pulizia Supercie della lavabiancheria Utilizzare un panno morbido con un detergente non abrasivo per uso domestico. Non vaporizzare acqua sulla lavabiancheria. Add Door

2. Utilizzare un panno umido per pulire lo

sportello Add Door. - Non utilizzare detergenti. Potrebbero provocare lo scolorimento dei componenti. - Fare attenzione durante la pulizia della guarnizione in gomma e del meccanismo di blocco (A). - Spolverare regolarmente l'area dell'oblò.

3. Pulire e chiudere lo sportello Add Door

nché non si sente uno scatto. ATTENZIONE

• Non applicare forza sullo sportello Add Door. Potrebbe rompersi.

• Non lasciare aperto lo sportello Add Door mentre la lavabiancheria è in funzione.

• Evitare sempre di collocare oggetti pesanti sullo sportello Add Door.

• Onde evitare lesioni siche, non toccare lo sportello Add Door quando il cestello sta ruotando.

• Non aprire lo sportello Add Door mentre la lavabiancheria è in funzione. Il mancato rispetto di questa precauzione potrebbe provocare lesioni siche.

• Evitare di cambiare le impostazioni del pannello funzioni quando lo sportello Add Door è aperto. Il mancato rispetto di questa precauzione potrebbe provocare lesioni siche o un guasto di sistema.

• Inserire esclusivamente biancheria.

• Non inserire oggetti ingombranti nel cestello dallo sportello Add Door.

• Non estrarre la guarnizione in gomma dello sportello Add Door durante la pulizia. Il mancato rispetto di questa precauzione potrebbe provocare danni.Italiano 41 Manutenzione Filtro a retina Pulire il ltro a retina del tubo di carico dell'acqua una o due volte all'anno.

1. Spegnere la lavabiancheria e scollegare

il cavo di alimentazione.

2. Chiudere il rubinetto di carico

3. Allentare e scollegare il tubo di

carico dell'acqua dal retro della lavabiancheria. Coprire il tubo con un panno per impedire la fuoriuscita dell'acqua.

4. Utilizzare delle pinze per estrarre il

ltro a retina dalla valvola di carico.

5. Immergere il ltro a retina in acqua in

modo che anche il connettore lettato sia immerso.

6. Far asciugare completamente il ltro a

7. Reinserire il ltro a retina nella valvola

di carico, e ricollegare il tubo dell'acqua alla valvola di carico.

8. Aprire il rubinetto di carico dell'acqua.

NOTA Se il ltro a retina è intasato, un codice di errore "4C" viene visualizzato sullo schermo.42 Italiano Manutenzione Manutenzione Filtro della pompa Si consiglia di pulire il ltro della pompa 5 o 6 volte all'anno per evitarne l'intasamento. Un ltro della pompa intasato potrebbe ridurre l'efcacia della funzione smacchia tutto.

1. Spegnere la lavabiancheria e scollegare

il cavo di alimentazione.

2. Scaricare l'acqua residua del cestello.

Fare riferimento alla sezione “Scarico di emergenza”.

3. Premere delicatamente la parte

superiore del coperchio del ltro per aprire l'apparecchio.

4. Ruotare la manopola del ltro della

pompa verso sinistra e scaricare l'acqua residua.

5. Pulire il ltro della pompa utilizzando

delle spazzole morbide. Assicurarsi che l'elica della pompa di scarico all'interno del ltro detriti non sia bloccata.

6. Reinserire il ltro della pompa e

ruotare la manopola del ltro verso destra. NOTA

• Alcuni ltri delle pompe sono dotati di una manopola di sicurezza progettata per garantire l'incolumità dei bambini. Per aprire la manopola di sicurezza del ltro della pompa, spingerla verso l'interno e ruotarla in senso antiorario. Il meccanismo a molla della manopola di sicurezza consente di aprire il ltro.

• Per chiudere la manopola di sicurezza del ltro della pompa, ruotarla in senso orario. La molla fa un rumore metallico, il che è normale. NOTA Se il ltro della pompa è intasato, un codice informativo “5C” viene visualizzato sullo schermo. ATTENZIONE

• Assicurarsi che il tappo del ltro sia chiuso correttamente dopo la pulizia del ltro. In caso contrario, il mancato rispetto di questa precauzione può causare una perdita.

• Assicurarsi che il ltro sia inserito correttamente dopo la pulizia. In caso contrario,Italiano 43 Manutenzione il mancato rispetto di questa precauzione può causare un malfunzionamento o una perdita. Vaschetta detersivo

1. Tenendo premuta la leva di sblocco (A)

all'interno della vaschetta, aprire la vaschetta.

2. Rimuovere la leva di sblocco e il

contenitore detersivo liquido dalla vaschetta.

3. Pulire i componenti della vaschetta

in acqua corrente utilizzando una spazzola morbida.

4. Pulire l'alloggiamento della vaschetta

in acqua corrente utilizzando una spazzola morbida.

5. Reinserire la leva di sblocco e il

contenitore detersivo liquido nella vaschetta.

6. Chiudere la vaschetta spingendola

verso l'interno. NOTA Per rimuovere il detersivo residuo, eseguire il programma SPÜLEN+SCHLEUDERN / Rinçage+Essorage (RISCIACQUO+CENTRIFUGA) con il cestello vuoto.44 Italiano Manutenzione ManutenzioneManutenzione Risoluzione in caso di congelamento La lavabiancheria potrebbe congelarsi quando la temperatura scende al di sotto di 0 °C.

1. Spegnere la lavabiancheria e scollegare il cavo di alimentazione.

2. Versare acqua calda sul rubinetto di carico dell'acqua in modo da allentare la ghiera di

ssaggio del tubo di carico dell'acqua.

3. Disconnettere il tubo di carico dell'acqua e immergerlo in acqua calda.

4. Versare acqua calda nel cestello della lavabiancheria e attendere circa 10 minuti.

5. Ricollegare il tubo di carico dell'acqua al rubinetto di carico.

NOTA Se la lavabiancheria non riprende a funzionare normalmente, ripetere i passaggi precedenti no a ripristinare il normale funzionamento. Precauzioni in caso di lungo periodo di inutilizzo Evitare di lasciare la lavabiancheria inutilizzata per un periodo di tempo prolungato. In questo caso, scaricare l'acqua dalla lavabiancheria e scollegare il cavo di alimentazione.

1. Ruotare la manopola Selettore Programma per selezionare un programma

SPÜLEN+SCHLEUDERN / Rinçage+Essorage (RISCIACQUO + CENTRIFUGA).

2. Svuotare il cestello e premere il tasto Avvio/Pausa.

3. Al termine del programma, chiudere il rubinetto di carico dell'acqua e scollegare il tubo

di carico dell'acqua.

4. Spegnere la lavabiancheria e scollegare il cavo di alimentazione.

5. Aprire lo sportello per permettere all'aria di circolare nel cestello.Italiano 45

Risoluzione dei problemi Risoluzione dei problemi Punti di controllo In caso di problemi con la lavabiancheria, fare riferimento innanzitutto alla tabella riportata sotto e provare a seguire i suggerimenti. Problema Azione Non si avvia.

• Vericare che la lavabiancheria sia collegata all'alimentazione.

• Assicurarsi che lo sportello sia completamente chiuso.

• Assicurarsi che i rubinetti siano aperti.

• Assicurarsi di premere o toccare Avvio/Pausa per avviare la lavabiancheria.

• Assicurarsi che la funzione Sicurezza bambini non sia attivata.

• Prima di iniziare a riempirsi, la lavabiancheria emetterà una serie di rumori di scatto per controllare il blocco sportello, quindi completa un ciclo di scarico rapido.

• Controllare il fusibile o resettare il salvavita. Pressione idrica insufciente o fornitura idrica assente.

• Aprire completamente il rubinetto dell'acqua.

• Assicurarsi che lo sportello sia completamente chiuso.

• Vericare che il tubo di carico dell'acqua non sia congelato.

• Vericare che il tubo di carico dell'acqua non sia attorcigliato od ostruito.

• Assicurarsi che sia presente una pressione idrica sufciente. Al termine di un ciclo, il detersivo rimane nella vaschetta del detersivo.

• Vericare che la lavabiancheria funzioni con una sufciente pressione d'acqua.

• Vericare di aver aggiunto il detersivo nel comparto centrale della vaschetta.

• Assicurarsi che il cappuccio di risciacquo sia inserito correttamente.

• Se si utilizza un detersivo granulare, assicurarsi che il selettore di detersivo si trovi in posizione alzata.

• Rimuovere il cappuccio di risciacquo e pulire la vaschetta del detersivo. Vibrazioni o rumore eccessivi.

• Assicurarsi che la lavabiancheria sia installata su una supercie livellata, solida e non scivolosa. Se il pavimento non è livellato, usare i piedini di livellamento per regolare l'altezza della lavabiancheria.

• Vericare che i bulloni per il trasporto siano stati rimossi.

• Vericare che la lavabiancheria non sia a contatto con altri oggetti durante il funzionamento.

• Vericare che il carico del bucato sia bilanciato.

• Il motore può essere causa di rumore durante il normale funzionamento.

• Salopette o indumenti con applicazioni in metallo possono essere causa di rumore durante il lavaggio. Ciò è normale.

• Gli oggetti metallici, come eventuali monete, possono essere causa di rumore. Al termine del lavaggio, rimuovere questi oggetti dal cestello o dall'alloggiamento del ltro.46 Italiano Risoluzione dei problemi Risoluzione dei problemi Problema Azione Non scarica e/o centrifuga.

• Assicurarsi che il tubo di scarico non presenti curvature dalla macchina al sistema di scarico. In caso di rilevamento di restrizioni dei tubi di scarico, contattare l'assistenza.

• Vericare che il ltro detriti non sia ostruito.

• Chiudere lo sportello, quindi premere o toccare Avvio/Pausa. Per garantire l'incolumità degli utenti, la lavabiancheria non è in grado di centrifugare con lo sportello aperto.

• Assicurarsi che il tubo di scarico non sia congelato o ostruito.

• Assicurarsi che il tubo di scarico sia collegato ad un impianto di scarico non ostruito.

• In caso di alimentazione elettrica insufciente, la lavabiancheria non sarà temporaneamente in grado di scaricare o centrifugare. Non appena la lavabiancheria riacquista potenza sufciente, funzionerà normalmente. Lo sportello non si apre.

• Premere o toccare Avvio/Pausa per arrestare la lavabiancheria.

• Lo sblocco del meccanismo di bloccaggio delle porte può richiedere qualche secondo.

• Lo sportello non potrà essere aperto prima di 3 minuti dal termine del ciclo di lavaggio o dallo spegnimento della lavabiancheria.

• Assicurarsi che tutta l'acqua sia stata scaricata dal cestello.

• In caso di presenza di acqua residua nel cestello potrebbe non essere possibile aprire lo sportello. Svuotare il cestello e aprire manualmente lo sportello.

• Assicurarsi che la spia di blocco sportello sia spenta. La spia di blocco sportello si spegne al termine dello scarico dell'acqua della lavabiancheria. Schiuma in eccesso.

• Assicurarsi di utilizzare i tipi di detersivo raccomandati in base al programma in uso.

• Utilizzare un detersivo ad efcienza elevata (HE) per impedire la formazione di schiuma in eccesso.

• Ridurre la quantità di detersivo usata in caso di acqua dolce, carichi ridotti o carichi non eccessivamente sporchi.

• Si sconsiglia di usare un detersivo non HE. Impossibile aggiungere più detersivo.

• Assicurarsi che la quantità rimanente di detersivo e ammorbidente per tessuti non superi il la linea di livello max.Italiano 47 Risoluzione dei problemi Problema Azione Arresti.

• Inserire il cavo di alimentazione in una presa elettrica alimentata.

• Controllare il fusibile o resettare il salvavita.

• Chiudere lo sportello e premere o toccare Avvio/Pausa per avviare la lavabiancheria. Per garantire l'incolumità degli utenti, la lavabiancheria non è in grado di centrifugare con lo sportello aperto.

• Prima di iniziare a riempirsi, la lavabiancheria emetterà una serie di rumori di scatto per controllare il blocco sportello, quindi completa un ciclo di scarico rapido.

• Il ciclo potrebbe prevedere una pausa o un periodo di ammollo. Attendere per qualche secondo l'avvio della macchina.

• Assicurarsi che il ltro a retina del tubo di alimentazione dell'acqua collegato al rubinetto non sia ostruito. Pulire periodicamente il ltro a retina.

• In caso di alimentazione elettrica insufciente, la lavabiancheria non sarà temporaneamente in grado di scaricare o centrifugare. Non appena la lavabiancheria riacquista potenza sufciente, funzionerà normalmente. L'unità si riempie di acqua con temperatura errata.

• Aprire completamente entrambi i rubinetti.

• Vericare che l'impostazione della temperatura sia corretta.

• Assicurarsi che i tubi siano connessi ai rubinetti corretti. Spurgare le tubazioni idriche.

• Assicurarsi che lo scaldabagno sia impostato in maniera da erogare acqua calda con una temperatura di almeno 120 °F (49 °C) dal rubinetto. Controllare anche la capacità e il tasso di recupero dello scaldabagno.

• Scollegare i cavi e pulire il ltro a retina. Il ltro a retina potrebbe essere ostruito.

• In fase di riempimento della lavabiancheria, la temperatura dell'acqua potrebbe variare in conseguenza del fatto che la funzione di controllo automatico della temperatura verica la temperatura dell'acqua in ingresso. Ciò è normale.

• In fase di riempimento della lavabiancheria, si potrebbe notare l'erogazione di acqua molto fredda e/o molto calda nel dispenser quando sono state selezionate temperature fredde o tiepide. Si tratta di una normale funzione dell'opzione di controllo automatico della temperatura, che si verica quando la lavabiancheria determina la temperatura dell'acqua.48 Italiano Risoluzione dei problemi Risoluzione dei problemi Problema Azione Il carico risulta bagnato alla ne di un ciclo.

• Usare la velocità di centrifuga High (Elevata) o Extra High (Massima).

• Utilizzare un detersivo ad efcienza elevata (HE) per ridurre la formazione di schiuma in eccesso.

• Carico eccessivamente ridotto. I carichi ridotti (uno o due indumenti) potrebbero diventare sbilanciati e impedire il completamento del ciclo di centrifuga.

• Assicurarsi che il tubo di scarico non sia attorcigliato o ostruito. L'unità perde acqua.

• Assicurarsi che lo sportello sia completamente chiuso.

• Assicurarsi che tutti i giunti delle tubazioni siano correttamente serrati.

• Assicurarsi che l'estremità del tubo di scarico sia correttamente inserita e ssata all'impianto di scarico.

• Evitare di sovraccaricare l'unità.

• Utilizzare un detersivo ad efcienza elevata (HE) per impedire la formazione di schiuma in eccesso. L'unità emette un odore.

• La schiuma in eccesso si raccoglie nei recessi e può provocare odori spiacevoli.

• Eseguire periodicamente dei cicli di pulizia per igienizzare la lavabiancheria.

• Pulire la guarnizione dello sportello (diaframma).

• Asciugare l'interno della lavabiancheria al termine di un ciclo. Non sono presenti bolle (solo modelli Bubbleshot).

• Caricare eccessivamente il cestello potrebbe impedire la corretta formazione di bolle.

• Il caricamento di indumenti eccessivamente sporchi potrebbe impedire la corretta formazione di bolle. Posso aprire lo sportello Add Door in qualsiasi momento?

• Lo sportello Add Door può essere aperto solo quando viene visualizzata la spia . Ciononostante, lo sportello non si apre nei seguenti casi: - Quando il processo di ebollizione o asciugatura è in funzione e la temperatura interna diventa elevata. - Se si imposta la funzione Sicurezza bambini per motivi di sicurezza. - Quando il programma di lavaggio o asciugatura del cestello viene eseguito senza inserire biancheria. Se un problema persiste, contattare un centro assistenza clienti Samsung di zona.Italiano 49 Risoluzione dei problemi Codici informativi Se la lavabiancheria non funziona, un codice informativo potrebbe essere visualizzato sullo schermo. Fare riferimento alla tabella riportata sotto e provare a seguire i suggerimenti. Codice Azione

Erogazione idrica assente.

• Assicurarsi che i rubinetti siano aperti.

• Assicurarsi che le tubazioni idriche non siano ostruite.

• Assicurarsi che i rubinetti non siano congelati.

• Vericare che la lavabiancheria venga alimentata con una pressione idrica sufciente.

• Assicurarsi che il rubinetto dell'acqua calda e dell'acqua fredda siano collegati correttamente.

• Pulire il ltro a retina, dal momento che potrebbe essere ostruito. NOTA Quando la lavabiancheria visualizza il codice “4C”, l'unità completa un ciclo di scarico della durata di 3 minuti. Durante questo ciclo, il pulsante Power è inutilizzabile. 4C2

• Assicurarsi che la tubazione di alimentazione dell'acqua fredda sia ssata saldamente al rubinetto dell'acqua fredda. In caso di ssaggio al rubinetto dell'acqua calda, la biancheria potrebbe perdere la forma dopo alcuni cicli di lavaggio.

Scarico dell'acqua difettoso.

• Assicurarsi che il tubo di scarico non sia congelato o ostruito.

• Assicurarsi che il tubo di scarico sia posizionato correttamente, a seconda del tipo di giunto.

• Pulire il ltro detriti, dal momento che potrebbe essere ostruito.

• Assicurarsi che il tubo di scarico non presenti curvature dalla macchina al sistema di scarico.

• Se il codice informativo continua ad essere visualizzato, contattare un centro di assistenza clienti.

Uso della lavabiancheria con lo sportello aperto.

• Assicurarsi che lo sportello sia completamente chiuso.

• Accertarsi che non vi siano capi incastrati nello sportello. DC1 Il meccanismo di blocco/sblocco dello sportello principale non funziona correttamente.

• Spegnere la lavabiancheria e riavviare il programma.

• Se il codice informativo continua ad essere visualizzato, contattare un centro di assistenza clienti.50 Italiano Risoluzione dei problemi Risoluzione dei problemi Codice Azione DC3 Il meccanismo di blocco/sblocco dello sportello Add Door non funziona correttamente.

• Spegnere la lavabiancheria e riavviare il programma.

• Se il codice informativo continua ad essere visualizzato, contattare un centro di assistenza clienti.

L'acqua fuoriesce dal cestello.

• Riavviare al termine del ciclo di centrifuga.

• Se il codice informativo rimane visualizzato sul display, contattare un centro assistenza Samsung di zona. LC, LC1 Controllare il tubo di scarico.

• Assicurarsi che l'estremità del tubo di scarico sia posizionata a terra.

• Assicurarsi che il tubo di scarico non sia ostruito.

• Se il codice informativo continua ad essere visualizzato, contattare un centro di assistenza clienti. NOTA Quando la lavabiancheria visualizza il codice “LC,LC1”, l'unità completa un ciclo di scarico della durata di 3 minuti. Durante questo ciclo, il pulsante Power è inutilizzabile.

La centrifuga non funziona.

• Assicurarsi che la biancheria sia distribuita uniformemente nel cestello.

• Assicurarsi che la lavabiancheria poggi su una supercie piana e stabile.

• Bilanciare il carico. In caso di lavaggio di un solo capo, come ad esempio un accappatoio o un paio di jeans, il risultato nale della centrifuga potrebbe non essere soddisfacente; in questo caso sul display comparirà il messaggio di verica “UB”.

Vericare il corretto funzionamento del motore.

• Provare a riavviare il ciclo.

• Se il codice informativo continua ad essere visualizzato, contattare un centro di assistenza clienti.

È necessario controllare il comando elettronico (errore di sovratensione).

• Controllare la scheda a circuiti stampati e il fascio di cavi.

• Vericare la corretta alimentazione elettrica.

• Se il codice informativo continua ad essere visualizzato, contattare un centro di assistenza clienti. Rilevata bassa tensione

• Vericare che il cavo di alimentazione sia collegato alla rete.

• Se il codice informativo continua ad essere visualizzato, contattare un centro di assistenza clienti.Italiano 51 Risoluzione dei problemi Codice Azione

• Se il codice informativo continua ad essere visualizzato, contattare un centro di assistenza clienti.

Il sensore di livello dell'acqua non funziona correttamente.

• Provare a terminare e riavviare il ciclo.

• Controllare il fascio di cavi del sensore di livello dell'acqua.

• Se il codice informativo continua ad essere visualizzato, contattare un centro di assistenza clienti. NOTA Quando la lavabiancheria visualizza il codice “1C”, l'unità completa un ciclo di scarico della durata di 3 minuti. Durante questo ciclo, il pulsante Power è inutilizzabile.

Il sensore MEMS non funziona correttamente.

• Spegnere la lavabiancheria e riavviare il programma.

• Se il codice informativo continua ad essere visualizzato, contattare un centro di assistenza clienti.

Vericare le comunicazioni tra i PBA principali e secondari.

• Provare a terminare e riavviare il ciclo.

• Se il codice informativo continua ad essere visualizzato, contattare un centro di assistenza clienti. AC6 Vericare le comunicazioni tra i PBA principali e l'invertitore.

• A seconda dello stato, la lavabiancheria potrebbe ritornare automaticamente alla normale modalità di funzionamento.

• Spegnere la lavabiancheria e riavviare il programma.

• Se il codice informativo continua ad essere visualizzato, contattare un centro di assistenza clienti. DDC Questo messaggio viene visualizzato quando si apre lo sportello Add Door senza premere Pausa. In tal caso, eseguire una delle seguenti operazioni:

• Per aggiungere biancheria, premere lo sportello Add Door per chiuderlo correttamente. A questo punto, premere il tasto Avvio/Pausa e riprovare.

• In caso di pressione erronea dello sportello Add Door, premere nuovamente lo sportello Add Door per chiuderlo correttamente. Premere quindi Avvio/Pausa per riprendere l'operazione. Se un codice informativo continua ad apparire sullo schermo, rivolgersi a un centro assistenza Samsung di zona.52 Italiano Speciche SpecicheSpeciche Tabella tessuti I seguenti simboli forniscono alcune istruzioni per la cura dei capi. Le etichette di lavaggio riportano i simboli in questo ordine: lavaggio, candeggio, asciugatura e stiratura (e lavaggio a secco laddove necessario). L'uso dei simboli garantisce coerenza tra i diversi produttori di apparecchi locali e di importazione. Seguire le istruzioni di lavaggio riportate sulle etichette per massimizzare la durata degli indumenti e ridurre i problemi di lavaggio. Materiale resistente Non stirare Tessuti delicati Lavabili a secco con qualsiasi solvente Capi lavabili a 95 °C Lavare a secco Capi lavabili a 60 °C Lavabili solo a secco con percloro, benzina leggera, alcool puro o R113 Capi lavabili a 40 °C Lavabili solo a secco con benzina avio, alcool puro o R113 Capi lavabili a 30 °C Non lavare a secco Solo lavaggio a mano Asciugare in piano Capi lavabili solo a secco Può essere asciugato appeso Candeggiabili in acqua fredda Asciugare su un appendiabiti Non candeggiare Centrifugabile a calore normale Stirabile a 200 °C max Centrifugabile a calore ridotto Stirabile a 150 °C max Non centrifugare Stirabile a 100 °C maxItaliano 53 Speciche Protezione dell’ambiente

• Questa apparecchiatura è stata costruita con materiali riciclabili. Per smaltire l'apparecchiatura, osservare le normative locali relative allo smaltimento dei riuti. Tagliare il cavo di alimentazione, dopo averlo scollegato dalla presa, in modo che l'apparecchiatura non possa più essere collegata a una fonte di alimentazione. Rimuovere lo sportello in modo che animali e bambini non possano rimanere intrappolati all'interno dell'apparecchio.

• Non superare la quantità di detersivo indicata nelle istruzioni per l’uso fornite dal produttore del detersivo.

• Usare smacchiatori e candeggianti prima del ciclo di lavaggio solo se strettamente necessario.

• Risparmiare acqua ed elettricità effettuando carichi di bucato adeguati (la quantità ottimale dipende dal programma selezionato).54 Italiano Speciche Speciche Scheda tecnica “ * ” Uno o più asterischi indicano la variante di un modello e possono comprendere i simboli (0-9) o (A-Z). Tipo Lavabiancheria a caricamento frontale Nome del modello WW8*K66**** Dimensioni L600 X P600 X A850 (mm) Pressione dell’acqua 50 kPa - 800 kPa Peso netto 77 kg Capacita’ di lavaggio e centrifuga 8,0 kg Consumo elettrico Lavaggio 220 V 80 W 240 V 80 W Lavaggio e riscaldamento 220 V 2000 W 240 V 2400 W Centrifuga 220-240 V 680 W Potenza 30 W Rotazione centrifuga 1600 rpm NOTA Il design e le speciche sono soggetti a modica senza preavviso a ni di miglioramento qualitativo.Italiano 55 Speciche Ai sensi della normativa (UE) n. 1061/2010 “ * ” Uno o più asterischi indicano la variante di un modello e possono comprendere i simboli (0-9) o (A-Z). Samsung Nome modello WW8*K66**** Capacità kg 8,0 Efcienza energetica su una scala da D (meno efciente) a A+++ (più efciente) A+++ Questa lavabiancheria ha ricevuto un "EU Ecolabel award" ai sensi della normativa (CE) No. 66/2010 Consumo energetico annuo basato su 220 cicli di lavaggio standard con programmi standard per cotone a 60 °C e 40 °C a pieno carico e a carico parziale, e consumo in modalità spento e left on. Il consumo energetico effettivo dipenderà dalla modalità d'uso dell'apparecchio.) kWh/anno 136 Consumo energetico Programma per cotone standard a 60 °C a pieno carico kWh 0,69 Programma per cotone standard a 60 °C a carico parziale kWh 0,61 Programma per cotone standard a 40 °C a carico parziale kWh 0,45 Consumo energetico ponderato in modo spento. W 0,48 Consumo energetico ponderato in modo left on. W 5 Consumo energetico annuo basato su 220 cicli di lavaggio standard con programmi standard per cotone a 60 °C e 40 °C a pieno carico e carico parziale. Il consumo idrico effettivo dipenderà dalla modalità d'uso dell'apparecchio.) L/anno 8100 Classe di efcienza della centrifuga Efcienza di centrifuga/asciugatura su una scala da G (meno efciente) ad A (più efciente)

Velocità massima della centrifuga rpm 1600 Umidità residua % 44 I programmi BAUMWOLLE/Coton (COTONE) 60 °C e BAUMWOLLE/Coton (COTONE) 40 °C sono il ‘programma cotone standard 60 °C’ e il ‘programma cotone standard 40 °C’. Sono adatti al lavaggio di indumenti in cotone moderatamente sporchi e sono i più efcienti (per quanto riguarda il consumo di acqua e di energia) per questo tipo di bucato. In questi programmi la temperatura effettiva dell'acqua può essere diversa da quella dichiarata. Eseguire la Modalità di calibrazione dopo l'installazione; fare riferimento alla sezione “Eseguire la calibrazione (consigliato)” a pagina 23). Durata del programma standard Programma per cotone standard a 60 °C a pieno carico min 293 Programma per cotone standard a 60 °C a carico parziale min 246 Programma per cotone standard a 40 °C a carico parziale min 226 La durata della modalità left on (Tl) min 2 Emissioni di rumore acustico espresse in dB (A) re 1 pW e arrotondate al numero intero più vicino durante le fasi di lavaggio e centrifuga per il programma cotone standard a 60 °C a pieno carico; Lavaggio dB (A) re 1 pW 51 Centrifuga dB (A) re 1 pW 73 Apparecchio a installazione indipendente56 Italiano Speciche Speciche Informazioni sui principali programmi di lavaggio Modello Programma Temperatura (°C) Capacità (kg) Durata del programma (min) Tenore di umidità residua

4,0 246 44 33 0,61 8,0 293 44 41 0,69 PFLEGELEICHT / Synthétiques (SINTETICI) 40 4,0 160 38 46 0,71 I valori riportati nella tabella sono stati misurati nelle condizioni specicate nello Standard IEC60456/EN60456. I valori effettivi dipendono dalla modalità d'uso dell'apparecchioMemoDOMANDE O COMMENTI? NAZIONE CHIAMARE IL NUMERO O VISITARE IL SITO WEB SWITZERLAND
