MANUALE UTENTE LI15550CH SIEMENS

Istruzioni d'uso e per il montaggio

LI 15520CH
LI 15550CH
LI 15560CH

GAS ELEKTRO

GAZ ELECTR.

KAASU ELETT.

GASS EL.

Gebrauchsanleitung

Istruzioni per l'uso:

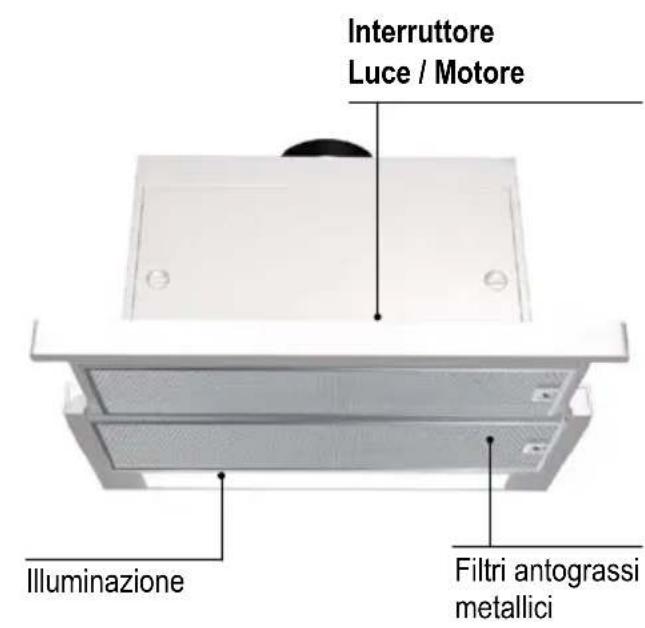

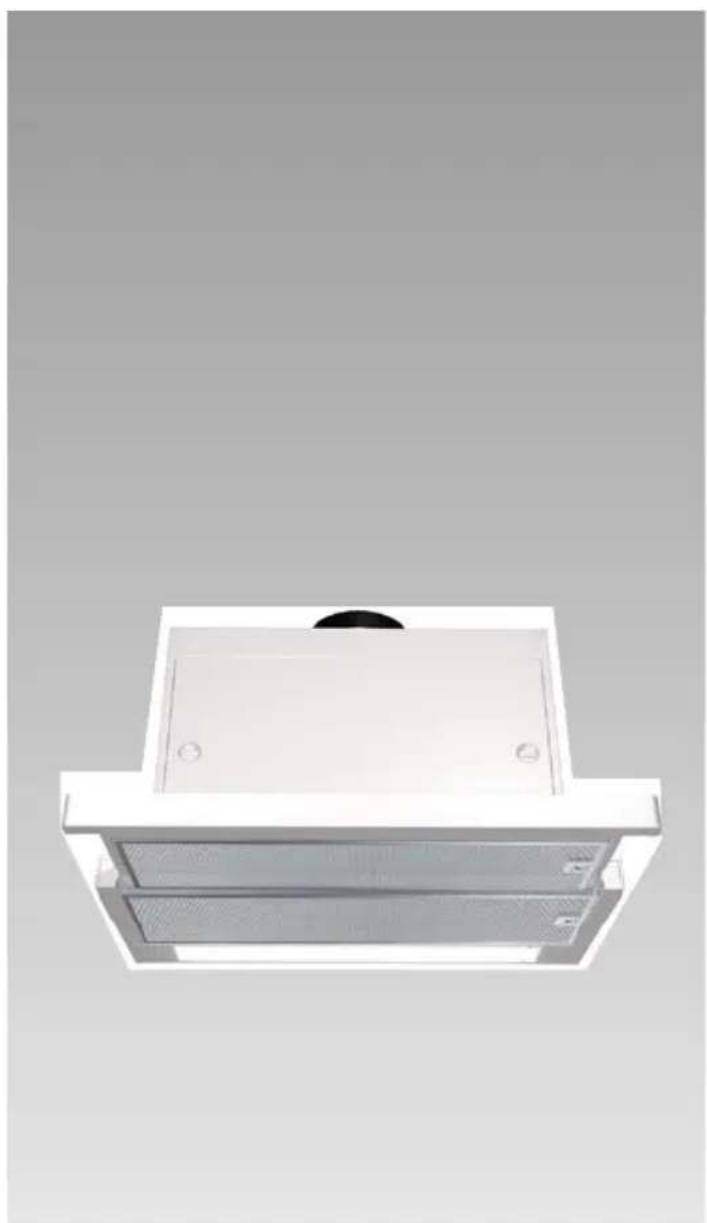

Descrizione dell'apparecchio

Modi di funzionamento

Funzionamento ad espulSIONe d'aria:

Il ventilatore della cappa aspirante aspira i evapori di cottura e li invia all'apertoattraverso il filtrograssi.
Il filtro grassi trattiene i componenti grassi dei vapori di cottura.
La cucina resta Completely libera da grasso e odori.

Per il funzionamento ad espulsione d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

È possibile conseguire ciò quando l'aria per la combustione può continuare ad'affuireattraverso aperture non chiudibili, per es. in di porte, finestre ed in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Modi di funzionamento

Se l'aria di alimentazione non è sufficiente, sus-siste pericolò d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.

Note: Nella stima si deve considerare sempre il bilancio totale dell'airazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - conhetto a carbone attivo -, qu'est'uso e consentito alla limitazioni.

Funzionamento a ricircolo d'aria:

A Anything scopo è necessario montare un filtrato a carbone attivo (vedi capitolo "Filtri e manutenzione").
Potete acquistare presso il fornitore specializzato il set di montaggio completo ed i filtri di ricambio. Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso. grasso e odori.
La ventola della cappa aspirante aspira i vapori di cottura, li inviaattraverso il filtrograssi ed il filtroa carbone attivo e li immette di nuovo depurati nella cucina.
Il filtro grassi trattiene i componenti grassi dei vapori di cottura.
Il filtro a carbone attivo fissa gli odori.

Se non si monta unattro a carbone attivo, non possono essere fissati gli odori dei vapori di cottura.

Precede la prima utilizzazione

Primo impiego:

• Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. É possible che siano descriitti singoli particolari della do-tazione, che non riguardano il Vostro apparecchio.
• Questa cappa aspirante è conforme alle perti-nenti norme di sicurezza.

Le riparazioni devono essere eseguite solo da personale specializzato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

Se l'apparecchio è danneggiato, non dovete metterlo in funzione.
L'allacciamento e la messa in funzione devono essere eseguiti solo da un technician.
Se il cavo di alimentazione di quello apparecchio viene danneggiato, per evitare pericoli che essere sostituito alla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.
Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio").
Questa cappa aspirante è destinata solo all'uso domestico.
Usare la cappa aspirante solo con le lampadine avvitate.
Le lampadine fulminate dovrebbero essere sostituite subito, per evitare un sovraccarico sulle altre lampadine.
Non usare mai la cappa aspiranteenza filtrograssi..
Grassi e olio surriscaldati possono inflammarsi,.
facilitmente.

Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controlo.

Prima di usare il nuovo apparecchio, leggete attendamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, eanche per l'uso e la manutenzione dell'apparecchio.
Conservate bene il libretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario.

Non fiammeggiare pietanze sotto la cappa aspirante.
Pericolo d'incendio del filtro grassi se raggiunto delle fiamme.
É consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspi-rante su focolari per combustibili solidi (carbone, legna e simili).

Piani di cottura a gas / Fornelli a gas

Usare i fornelli a gas sempre in modo appropriato. Importante; le fiamme dei fornelli a gas devono essere sempre coperte con stoviglie da cucina.

L'eccessivo sviluppo di calorie delle fiamme di

gas libere potrebbe danneggiare la cappa aspi- rante.

Uso della cappa aspirante

Per eliminare nel modo più efficace i vapori di cottura:

Accendere la cappa aspirante all'inizio della cottura.
Spagnere la cappa aspirante solo alcuni minuti\ dopo la fine della cottura.

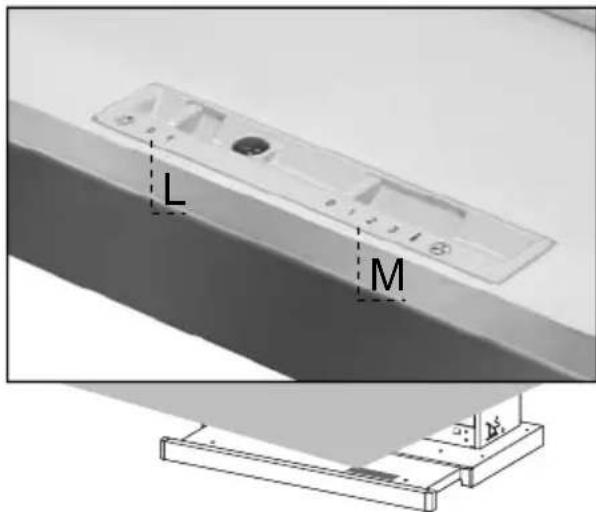

Le varie funzioni vengono attivate automaticamente con l'estrazione del carrello. Per spegnere le funzioni impostate sare sufficiente richiudere il carrello.

Tasto L (Luci)

Accende e spegne l'Impianto di Illumina zione.

Tasto M (Motore)

Accende e spegne il motore Aspirazione.

1. Velocità minima, adatta ad un ricam bio d'aria continuo particolaremente silenzioso,in presenza di pochi vapori di cottura.
2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.
3. Velocità massima, adatta a frontegiare gli immissioni di vapore di cottura,anche per tempi prolongati.
   i. Velocità intensiva, adatta a frontegiare le massime emissioni di fumi di cottura.

Filtri e manutenzione

Filtri antigrasso metallici

Per tratteneri componenti grassi dei vapori di cottura si utilizzato filtri metallici per grassi.

Attenzione:

A causa della crescente saturazione con residui grassi, ilchio diventa inflammabile, e il funzionamento della cappa aspirante cui sono pregiudicato.

Important:

Lavando tempestivamente i filtri metallici per grassi, si previene il pericolo d'incendio, che può insorgere a causa dell'accumulo di calorie durante la cottura mediana frittura o arrosto.

Pulizia filtri antigrasso metallici

Sono lavabilianche in lavastoviglie,e necessitano di essere lavati ogni 2 mesi circa diutilizzato o più frequentlymente,per un uso particularmente intenso.
Estrarre il carrello aspirante.
Togliere i Filtri uno alla volta, agendo sugli appositi agganci.

Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un'eventuale cambiamento del colore della superficie del过滤, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso.)
Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
Chiudere il carrello aspirante.

Filtri e manutenzione

Filtro a carbone attivo:

Per fissare gli odori nel funzionamento a ricircolo d'aria.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'inflammabilità aumento, e il funzionamento della cappa aspirante più essere pregiudicato.

Important:

Mediante tempestiva sostituzione del filtro a carbone attivo, si previene il pericolo d'incendio, che può insorgere a causa di accumulo di calorie durante la preparazione di fritture o arrosti.

Cambio delhetto a carbone attivo:

Non sono lavabili né rigenerabili, vanno sostituiti anni 4 mesi circa di utilizzo o più frequenta-mente, per un uso particularmente intenso.
Estrarre il carrello aspirante.
Togliere i Filtri Antigrasso
Rimuovere il Filtro antidore al Carbone attivo satura, agenda sugli apposti agganci.

Rimontare i Filtri antigrasso.
Richiudere il carrello aspirante.

Smaltimento del filtro a carbone attivo:

I filtri a carbone attivo non contengono sostanze nocive. Essi possono essere smaltiti per es. come rifiuti comuni.

Pulizia e manutenzione

Togliere corrente alla cappa aspirante extraendo la spina di alimentazione, oppure togliendo il fusibile.

• Quando si lavano i filtri per grassi, pulire anche i depositi di grasso sulle parti accessibili della carcassa.
  Con ciò si previene un pericolo d'incendio e si assicura il funzionamento ottimale.
  Per pulire la cappa aspirante usare una soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato.
  Non rimovete lo sporco secco aderente grafiandolo, ma ammorbiditelo con un panno umido.
  Non usare prodotti abrasivi o spugne dure.
  Avvertenza: non usare alcohol (spirito) sulle superfici di plastica. Si potrebbero formare zone apache.

Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libere.

Pulire i tasti di lavoro solo con una soluzione di acqua e detersivo delicato e con un panno morbido, umido. Per i tasti di lavoro non usare pulitori per acciaio inox.

Superfici in acciaio inox:

Usare un detergente per acciaio inox delicato, non abrasivo.
Pulire strofinando solo nel senso della lucidatura.

Non pulire le superfici in acciaio inox con spugne dure, né con detergenti contententi sabbia, soda, acido o cloruro.

Superfici di alluminio, vernice e plastica:

Usare un panno per vetri o un panno in microfibre morbido che non lascia peli.
Non usare panni asciutti.
Usare un detergente delicato per vetri.
Non usare detergenti corrosivi, acidi o alcalini.
Non usare prodotti abrasivi.

Cambio delle lampade

1. Spagnere la cappa aspirante e togliere corrente estraendo la spina o disinserendo l'interruttore di sicurezza.

Le lampadine accese si surriscaldano. Anche alcuni minuti dopo averle spente vi è pericolo di scottature.
2. Togliere i terminali metallici che fissano la plafoniera in vetro.

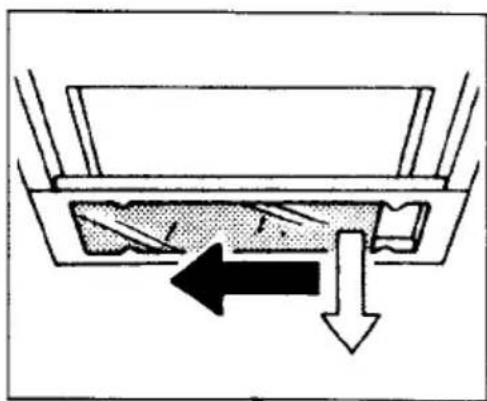

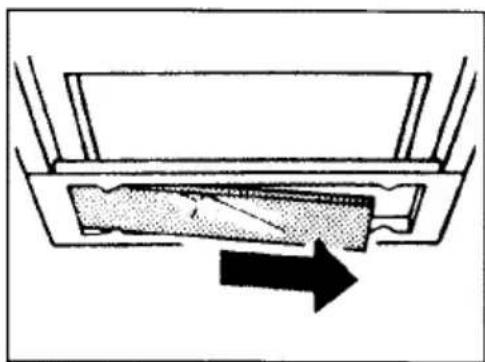

1. Far scorrere la plafoniera in vetro verso un lato, fino a liberare l'estremità opposta. Abbassare leggermente l'estremità libera e farlo scorrere fino a liberarlo totalmente.

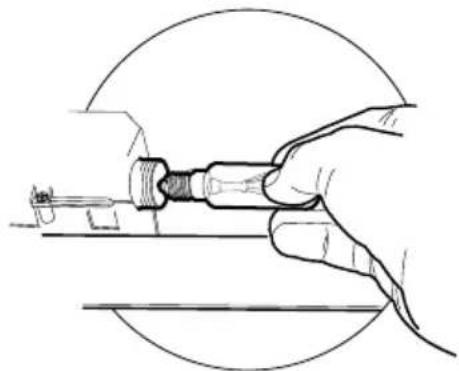

1. Cambiare la lampadina (lampadina ad incandescenza commerciale comune con max. 40 Watt, attacco E 14).

1. Rimontare la plafoniera
2. Ripristinare l'alimentazione elettrica inserendo la spina di alimentazione o attivando l'interrutto di sicurezza.

Guasti

In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti. (Vedi elenco dei centri di assistenza clienti).

In caso di chiamata si prega d'indicare:

E-Nr. FD

Riportare dello specchietto qui sopra quosti dati di riconoscimento del prodotto. Essi si trovano sulla targhetta d'identificazione, accessibile nel vano interno della cappa aspirante, dopo avere smontato i filtri per grassi.

Avverenze importanti

Gli apparecchi dismessi non sono rifiuti alla valore.

Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.

Rendere inservibile l'apparecchio dismesso prima di rottamarlo.

L'imballaggio ha protetto il Vostro nuovo apparecchio nel trasporto fino a Voi. Tutti i materialiutilizzati sono compatibili con l'ambiente e ricolabili. Siete pregati di collaborare, smaltendo I'imballaggio in modo ecologicamente correto.

Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.

La cappa aspirante cui essere utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria.
Montare la cappa aspirante sempre centrata,.
sopra il piano di cottura.

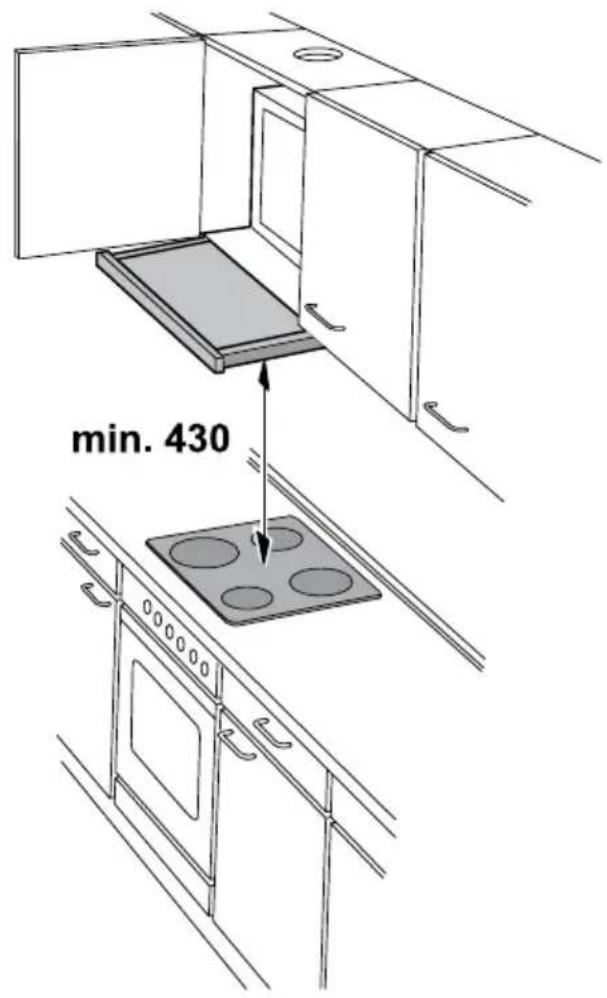

Distanza minima fra fornelli elettrici e bordo inferiore della cappa aspirante: 430~mm fig.1.
Sopra ad un focolare per combustibili solidi, dal quale può derivare un pericolo d'incipio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali.

Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.

Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.

Avvertenze supplementari per apparecchi di cottura a gas:

Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).
É indispensable osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli apparecchi a gas.
É consentito il montaggio della cappa aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 300 mm.

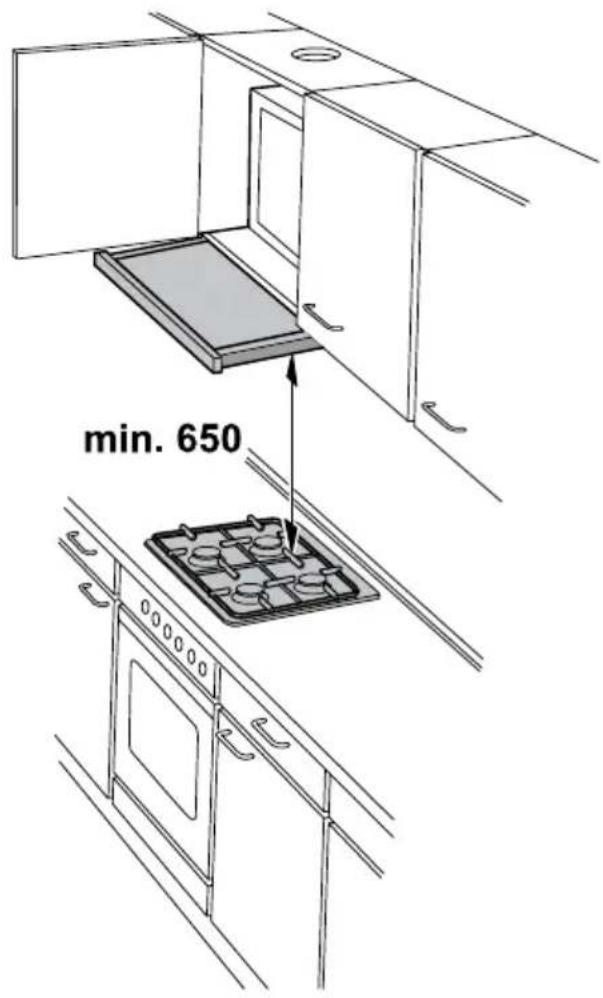

Distanza minima per fornelli a gas fra bordo superiore della griglia d'appoggio pentole e bordo inferiore della cappa aspirante: 650 mm, fig. 1.

Prima del montaggio

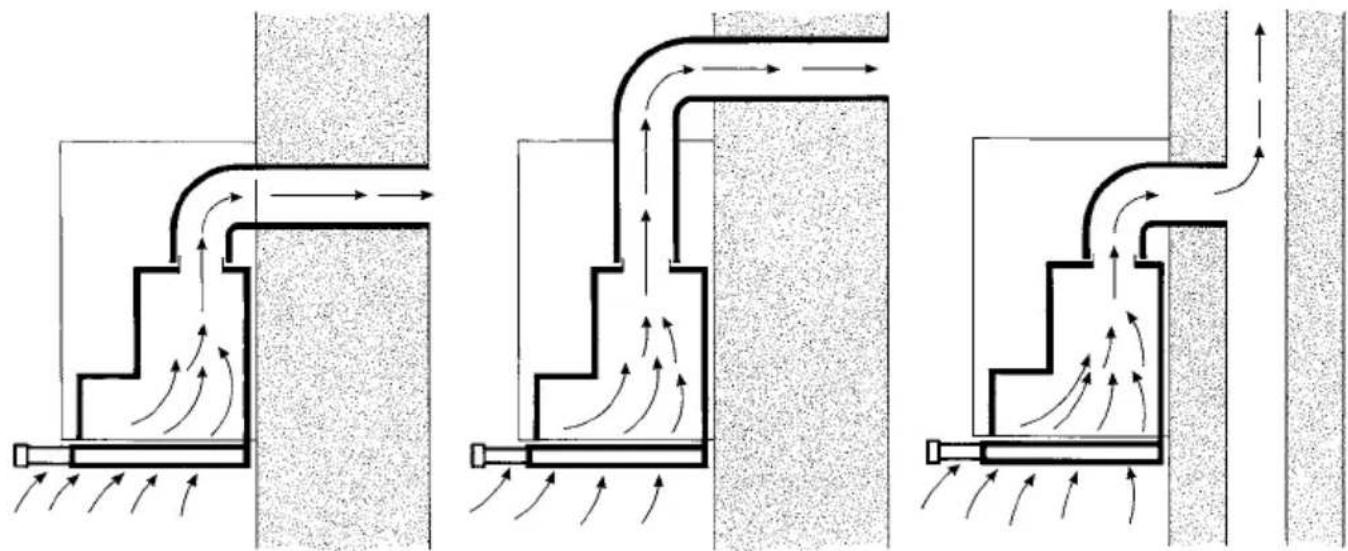

Funzionamento ad espulsione d'aria

L'aria di scarico viene condotta versuso l'alto,attraverso un pozzo di ventilazione,oppure direttamente all'aperto,attraverso la parete esterna.

É vietato immettre l'aria di scarico in un camino per fumo o per gas di scarico normalmente utilizzato, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.

Nell'espulsione d'aria devono essere osservate le norme aminatori e legali (per es. regolamenti edilizi nazionali).

In caso di scarico in dell'aria in camini per fumo o per gas di scarico normalmente non utilizzato, è necessario ottener e l'autorizzazione dell'autorità competente.

Per il funzionamento ad espulsione d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

E possibile conseguire ciò quando l'aria per la combustione può continuare ad affliureattraverso aperture non chiudibili, per es. in di porte, finestre ed in combinazione con cassette murali per l'alimentazione/ espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolò d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell'airazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - conhetto a carbone attivo -, qu'est'uso e consentito alla limitazioni.

In caso di funzionamento ad espulsione d'aria, è opportuno montare nella cappa aspirante una valvola antiriflusso, qualora esta non sia più disponibile nel tubo di scarico o nella cassetta murale.

Se all'apparecchio non è acclusa una valvola antiriflusso, Questa può essere acquistata nel commercio specializzato.

Se l'aria di scarico viene condottaattraverso la parete esterna,si dovrebbeutilizzareuna cassetta murale telescopica.

Rendimento ottimore della cappa aspirante:

q Tubo di scarico corto, liscio.
q Il minor numero possibile di gomiti di tubo.
q Diametri di tubo possibilmente grandi (ideale 120~mm ) e gomitigi grandi.

L'impiego di lunghi tubi di espulsione ruvi di, di più gomiti di tubo o di diametri piccoli causa una difformità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore.

Il produttore delle cappe aspiranti non concede garanzia per reclami che sono da attribuire alla progettazione ed all'esecuzione del percorso dei tubi.

Tubi tondi:

Tubo di scarico breve:

diametro interno min. 120~mm

Tubo di scarico lungo:

I canali a sezione quadra devono avere una sezione trasversale interna equivalente a quella dei tubi tondi con diametro interno.

Essi non dovrebbero presentare forti deviazioni.

0 120 mm ca. 113 cm
0 150 mm ca. 177 cm

Giunture con tubi di diametro differente: chiudere con nastro di tenuta.
Nel funzionamento a scarico d'aria provvedere ad una sufficiente alimentazione dell'aria.

Connessione aspirante

Per installatione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di 0120 mm, la cui scelta è lasciata all'installatore.
Fissare il tubo con adequate fascette stringituboo. Il materiale occorrente non è in dotazione.
Togliere eventuali Filtri Antiodore al Carbone attivo.

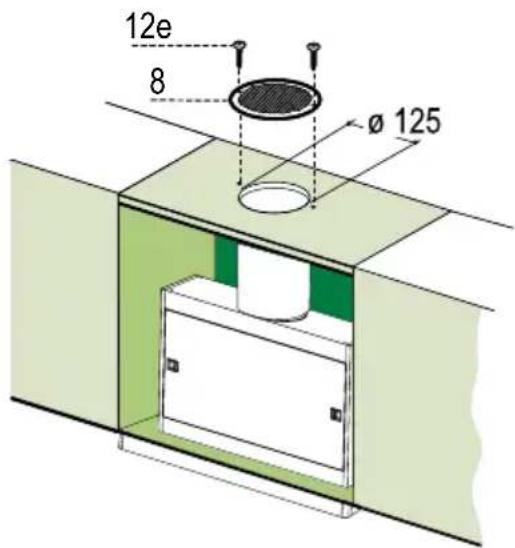

Connessione filtrante

Conchio a carbone attivo, se non è disponibile.
nessun'altra possibilità per il funzionamento ad espulsione d'aria.

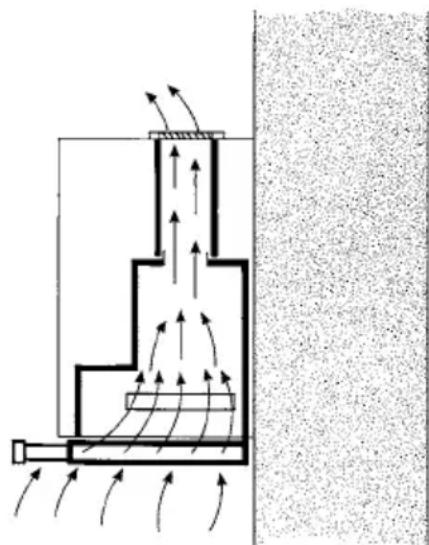

L'aria, depurata da unchio a carbone attivo aggintivo, viene di nuovo immessa nell'amiente.
Montaggio del filtro a carbone attivo, vedi istruzioni per l'uso.

Fissaggio

Foratura Piano di supporto e Montaggio Cappa

La Cappa può essere installata direttamente sul piano inferiore dei Pensili (650 mm min. dal Piano di Cottura) con i Supporti laterali a scatto.

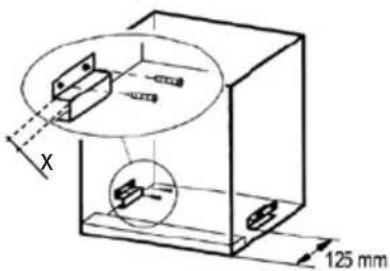

Applicare secondo le esigenze due delle staffe di supporto per la cappa (vedi tabella) ad una distance di 125 mm alla parte anteriore del pensile.

Nische/Niche/ Nicchia	Hattewinkel/ Cornières/ Staffe X
550 mm 25	mm
517-512 mm	9 mm

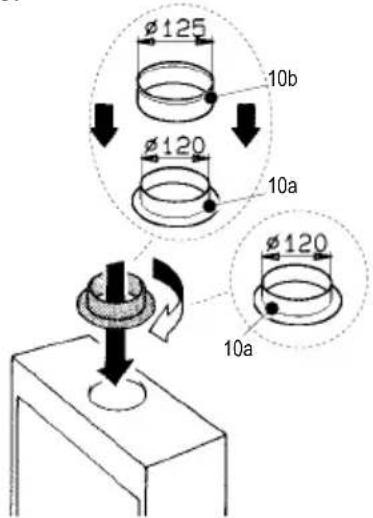

In base al diametro di uscita dell'aria scelto, insertire la flangia appropriata nel foro superiore di scarico.

Misurare la profondita del pensile.
Misurare la profondita della cappa più il profilodi chiusura 20.
Regolare di seguenza la profundità del profilo 20, tagliandolo a misura.

Avvitare il profilo di chiusura 20 alla parte posteriore della cappa utilizzato le viti 12f (2,9 x 9,5) in dotazione.

Apriere carrelo aspirante.
Togliere i Filtri Antigrasso uno alla volta, agendo sugli appositi agganci.
Richiudere il carrello aspirante.

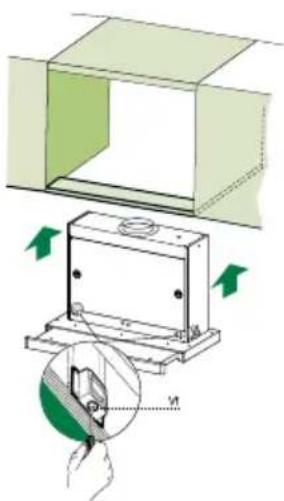

Inserire la Cappa fino ad agganciare i Supporti laterali a scatto.
Apriere carrello aspirante.
- Bloccare definitivement serrando le Viti Vf dal除去 della Cappa.

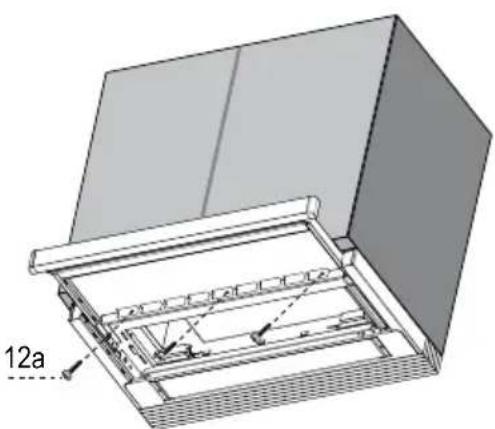

Fissaggio Allacciamento elettrico

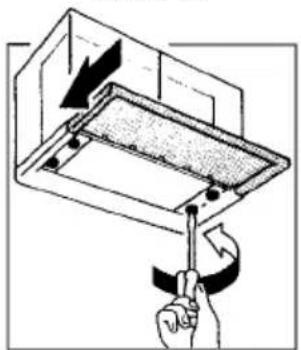

Se è necessario effettuare degli aggiustamenti dell'intero corpo portafiltri, operare come segue:

Alentare le quattro viti di regolazione Vre richiudere il carrello.
Traslare l'intero corpo portafiltri fino ad ottener e allineamento desiderato con il pensile.
- Sempre mantenendo fermo il corpo cappa estrarre il carrello e serrare le viti di regolazione Vr.

Ora è possible fissare definitivement la cappa al pensile usando le viti 12a (3,5 x 16) in dotazione.

Rimontare i Filtri antigrasso.
Richiudere il carrello aspirante.

La cappa aspirante deve essere collegata solo ad una presa con contatto di terra installata a norma. Installare la presa con contatto di terra in luogo possibilmente accessibile, in prossimità della cappa aspirante.
La presa con contatto di terra dovrebbe essere collegataattraverso un circuito elettrico indipendente.

Dati elettrici:

Si trovano sulla targhetta d'identificazione, - nel vano interno dell'apparecchio - dopo ave rimioso il filtrato metallico antigrasso.

Per le riparazioni togliere sempre la corrente all'apparecchio.

Lunghezza del cavo di alimentazione: 1,30 m.

In caso di necessità di collegamento fisso:

La cappa aspirante deve essere allacciata solo da un elettroinstallatore autorizzato alla competente azienda di distribuzione dell'energia elettrica.

Nell'impiano domestico deve essere previsto un dispositivo di separazione. Sono ritenuti dispositivi d'installazione gli interruptori con un'apertura tra i contatti superiore a 3 mm e con una aperture su tutti i poli. Rientrano tra questi gli interruptori automatici ed i relè.

Questa cappa aspirante è conforme alle norme CEE per la schermatura contro i radiodisturbi.

Completamento del montaggio

Funzionamento aspirante:

Collegare itubi.

Funzionamento filtrante

Praticare un foro 125 mm sull'eventuale Mensola soprastante la Cappa.
Collegare la Flangia al foro di uscita sulla Mensola soprastante la Cappa con un tubo rigido o flessibile di 120mm
Fissare il tubo con adequate fascette stringituboo. Il materiale occorrente non è in dotazione.
Fissare la Griglia direzionata 8 sull'uscita con 2 Viti 12e (2,9 x 12,7) in dotazione.
Assicurarsi della presenza dei Filtri antidore al Carbone attivo.

Family Line

01805-2223

€ 0,12/min. DTAG

Siemens-Hausgeräte
