MANUALE UTENTE LI15560CH SIEMENS
Istruzioni d'uso e per il montaggio
Istruzioni per l'uso:

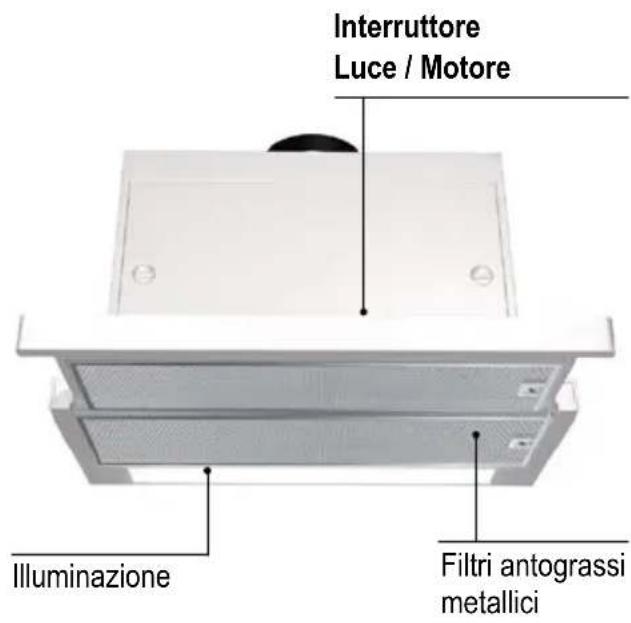

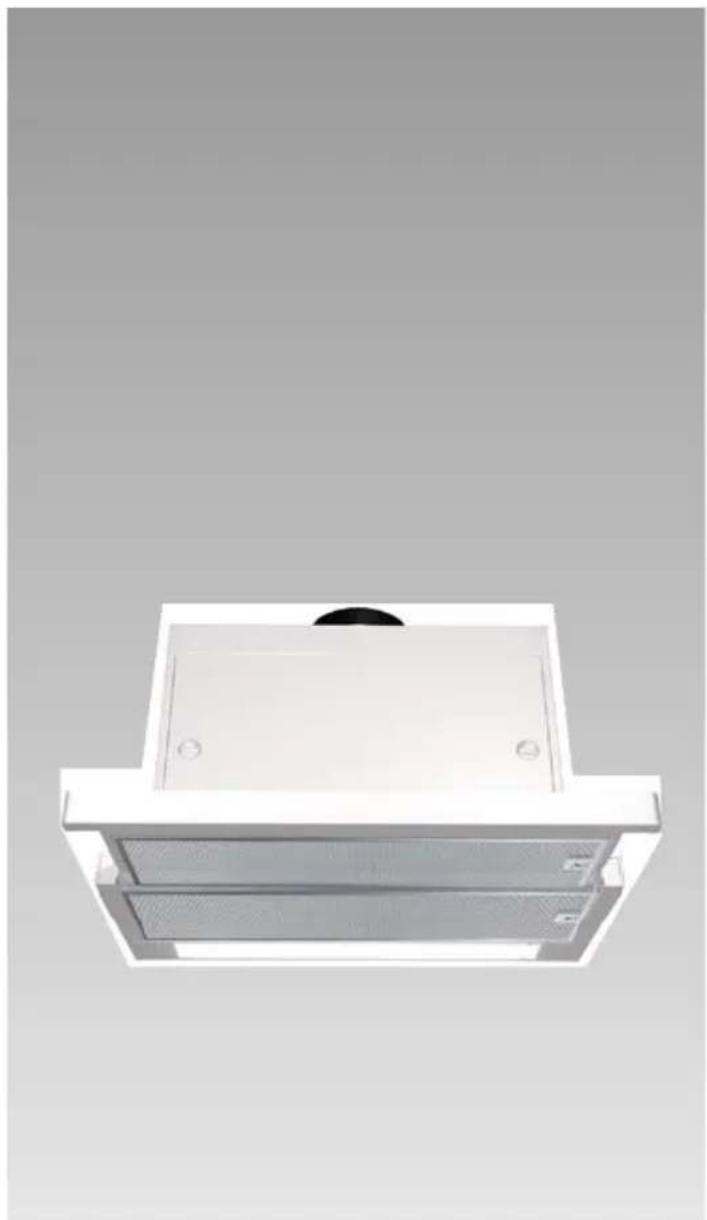

Descrizione dell'apparecchio
Funzionamento ad espulsione d'aria:
Il ventilatore della cappa aspirante aspira i vapori di cottura e li invia all'aperto attraverso il filtro grassi.
Il filtro grassi trattiene i componenti grassi dei vapori di cottura.
La cucina resta completamente libera da grasso e odori.
Per il funzionamento ad espulsione d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.
Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).
È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in di porte, finestre ed in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.
Modi di funzionamento
Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.
Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.
Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.
Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con filtro a carbone attivo -, quest'uso è consentito senza limitazioni.
Funzionamento a ricircolo d'aria:
A questo scopo è necessario montare un filtro a carbone attivo (vedi capitolo "Filtri e manutenzione").
Potete acquistare presso il fornitore specializzato il set di montaggio completo ed i filtri di ricambio. Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso. grasso e odori.
La ventola della cappa aspirante aspira i vapori di cottura, li invia attraverso il filtro grassi ed il filtro a carbone attivo e li immette di nuovo depurati nella cucina.
Il filtro grassi trattiene i componenti grassi dei vapori di cottura.
□ Il filtro a carbone attivo fissa gli odori.
Se non si monta un filtro a carbone attivo, non possono essere fissati gli odori dei vapori di cottura.
Precede la prima utilizzazione
Primo impiego:
- Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio. - Questa cappa aspirante è conforme alle pertinenti norme di sicurezza.
Le riparazioni devono essere eseguite solo da personale specializzato.
Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.
⚠ Se l'apparecchio è danneggiato, non dovete metterlo in funzione.
⚠️ L'allacciamento e la messa in funzione devono essere eseguiti solo da un tecnico.
Se il cavo di alimentazione di questo apparecchio viene danneggiato, per evitare pericoli deve essere sostituito dalla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.
⚠️ Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio").
⚠ Questa cappa aspirante è destinata solo all'uso domestico.
⚠ Usare la cappa aspirante solo con le lampadine avvitate.
⚠️ Le lampadine fulminate dovrebbero essere sostituite subito, per evitare un sovraccarico sulle altre lampadine.
⚠️ Non usare mai la cappa aspirante senza filtro grassi..
Grassi e olio surriscaldati possono infiammarsi facilmente.
Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controllo.
Prima di usare il nuovo apparecchio, leggete attentamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, e anche per l'uso e la manutenzione dell'apparecchio.
Conservate bene il libretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario.
⚠️ Non fiammeggiare pietanze sotto la cappa aspirante.
! Pericolo d'incendio del filtro grassi se raggiunto delle fiamme.
É consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).
Piani di cottura a gas / Fornelli a gas
⚠ Usare i fornelli a gas sempre in modo appropriato. Importante; le fiamme dei fornelli a gas devono essere sempre coperte con stoviglie da cucina.
L'eccessivo sviluppo di calore delle fiamme di gas libere potrebbe danneggiare la cappa aspirante.
Uso della cappa aspirante
⚠️ Per eliminare nel modo più efficace i vapori di cottura:
□ Accendere la cappa aspirante all'inizio della cottura.
□ Spegnere la cappa aspirante solo alcuni minuti dopo la fine della cottura.


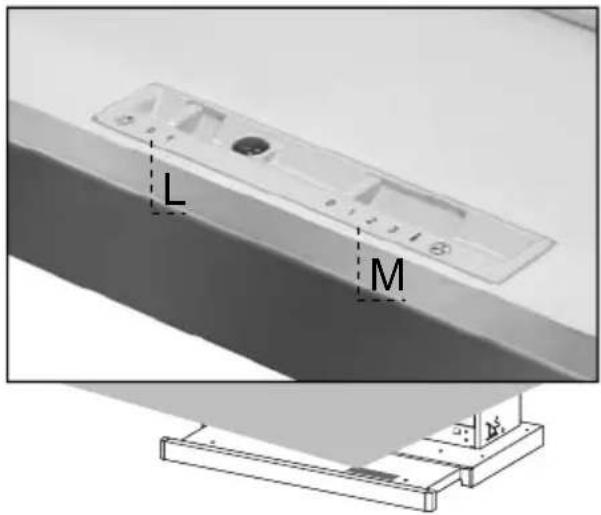

L MLe varie funzioni vengono attivate automaticamente con l'estrazione del carrello. Per spegnere le funzioni impostate sarà sufficiente richiudere il carrello.
Tasto L (Luci)
Accende e spegne l'Impianto di Illumina zione.
Tasto M (Motore)
Accende e spegne il motore Aspirazione.
- Velocità minima, adatta ad un ricam bio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.
- Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.
- Velocità massima, adatta a fronteggiare grandi emissioni di vapore di cottura, anche per tempi prolungati.
i. Velocità intensiva, adatta a fronteggiare le massime emissioni di fumi di cottura.
Filtri e manutenzione
Filtri antigrasso metallici
Per trattenere i componenti grassi dei vapori di cottura si utilizzano filtri metallici per grassi.
Attenzione:
A causa della crescente saturazione con residui grassi, il filtro diventa infiammabile, e il funzionamento della cappa aspirante può essere pregiudicato.
Importante:
Lavando tempestivamente i filtri metallici per grassi, si previene il pericolo d'incendio, che può insorgere a causa dell'accumulo di calore durante la cottura mediante frittura o arrosto.
Pulizia filtri antigrasso metallici
Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
□ Estrarre il carrello aspirante.

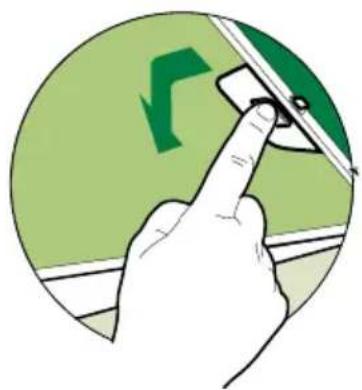

Togliere i Filtri uno alla volta, agendo sugli appositi agganci.
Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un'eventuale cambiamento del colore della superficie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso.)
Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
□ Chiudere il carrello aspirante.
Filtri e manutenzione
Filtro a carbone attivo:
Per fissare gli odori nel funzionamento a ricircolo d'aria.
Attenzione:
A causa della progressiva saturazione con residui grassi, l'infiammabilità aumenta, e il funzionamento della cappa aspirante può essere pregiudicato.
Importante:
Mediante tempestiva sostituzione del filtro a carbone attivo, si previene il pericolo d'incendio, che può insorgere a causa di accumulo di calore durante la preparazione di fritture o arrosti.
Cambio del filtro a carbone attivo:
Non sono lavabili né rigenerabili, vanno sostituiti ogni 4 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
□ Estrarre il carrello aspirante.
Togliere i Filtri Antigrasso

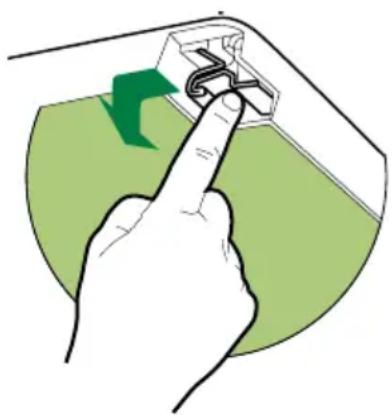

Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo sugli appositi agganci.
□ Rimontare i Filtri antigrasso.
Richiudere il carrello aspirante.
Smaltimento del filtro a carbone attivo:
☐ I filtri a carbone attivo non contengono sostanze nocive. Essi possono essere smaltiti per es. come rifiuti comuni.
Pulizia e manutenzione
Togliere corrente alla cappa aspirante estraendo la spina di alimentazione, oppure togliendo il fusibile.
☐ Quando si lavano i filtri per grassi, pulire anche i depositi di grasso sulle parti accessibili della carcassa.
Con ciò si previene un pericolo d'incendio e si assicura il funzionamento ottimale.
☐ Per pulire la cappa aspirante usare una soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato.
Non rimovete lo sporco secco aderente graffiandolo, ma ammorbiditelo con un panno umido.
□ Non usare prodotti abrasivi o spugne dure.
Avvertenza: non usare alcool (spirito) sulle superfici di plastica. Si potrebbero formare zone opache.
Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libere.
Pulire i tasti di comando solo con una soluzione di acqua e detersivo delicato e con un panno morbido, umido. Per i tasti di comando non usare pulitori per acciaio inox.
Superfici in acciaio inox:
□ Usare un detergente per acciaio inox delicato, non abrasivo.
□ Pulire strofinando solo nel senso della lucidatura.
⚠️ Non pulire le superfici in acciaio inox con spugne dure, né con detergenti contenenti sabbia, soda, acido o cloruro.
Superfici di alluminio, vernice e plastica:
□ Usare un panno per vetri o un panno in microfibre morbido che non lascia peli.
□ Non usare panni asciutti.
□ Usare un detergente delicato per vetri.
□ Non usare detergenti corrosivi, acidi o alcalini.
□ Non usare prodotti abrasivi.
Cambio delle lampade
- Spegnere la cappa aspirante e togliere corrente estraendo la spina o disinserendo l'interruttore di sicurezza.
⚠️ Le lampadine accese si surriscaldano. Anche alcuni minuti dopo averle spente vi è pericolo di scottature.

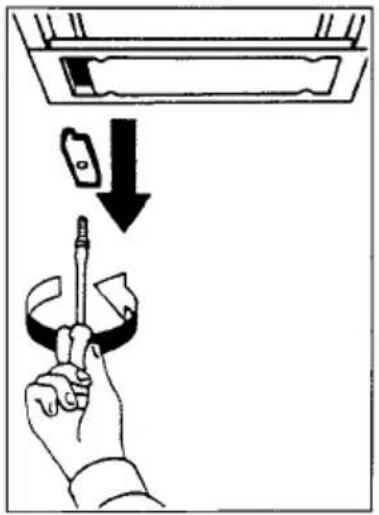

- Togliere i terminali metallici che fissano la plafoniera in vetro.

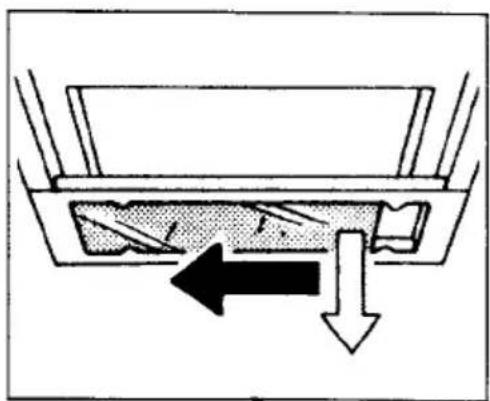

- Far scorrere la plafoniera in vetro verso un lato, fino a liberare l'estremità opposta. Abbassare leggermente l'estremità libera e farlo scorrere fino a liberarlo totalmente.

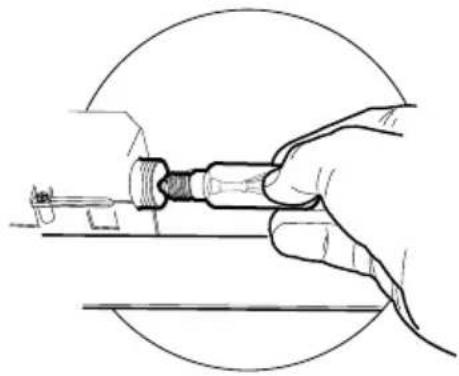

- Cambiare la lampadina (lampadina ad incandescenza commerciale comune con max. 40 Watt, attacco E 14).
- Rimontare la plafoniera
- Ripristinare l'alimentazione elettrica inserendo la spina di alimentazione o attivando l'interrutto-re di sicurezza.
Guasti
In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti. (Vedi elenco dei centri di assistenza clienti).
In caso di chiamata si prega d'indicare:
E-Nr. FD
Riportare nello specchietto qui sopra questi dati di riconoscimento del prodotto. Essi si trovano sulla targhetta d'identificazione, accessibile nel vano interno della cappa aspirante, dopo avere smontato i filtri per grassi.
Avvertenze importanti
⚠️ Gli apparecchi dismessi non sono rifiuti senza valore.
Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.
Rendere inservibile l'apparecchio dismesso prima di rottamarlo.
⚠ L'imballaggio ha protetto il Vostro nuovo apparecchio nel trasporto fino a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo l'imballaggio in modo ecologicamente corretto.
Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.
⚠️ La cappa aspirante può essere utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria.
⚠ Montare la cappa aspirante sempre centrata sopra il piano di cottura.
⚠️ Distanza minima fra fornelli elettrici e bordo inferiore della cappa aspirante: 430 mm, fig. 1.
⚠ Sopra ad un focolare per combustibili solidi, dal quale può derivare un pericolo d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali.
Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.
⚠ Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.
Avvertenze supplementari per apparecchi di cottura a gas:
⚠️ Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).
⚠ É indispensabile osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli apparecchi a gas.
⚠ É consentito il montaggio della cappa aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 300 mm.
⚠️ Distanza minima per fornelli a gas fra bordo superiore della griglia d'appoggio pentole e bordo inferiore della cappa aspirante: 650 mm, fig. 1.
Prima del montaggio

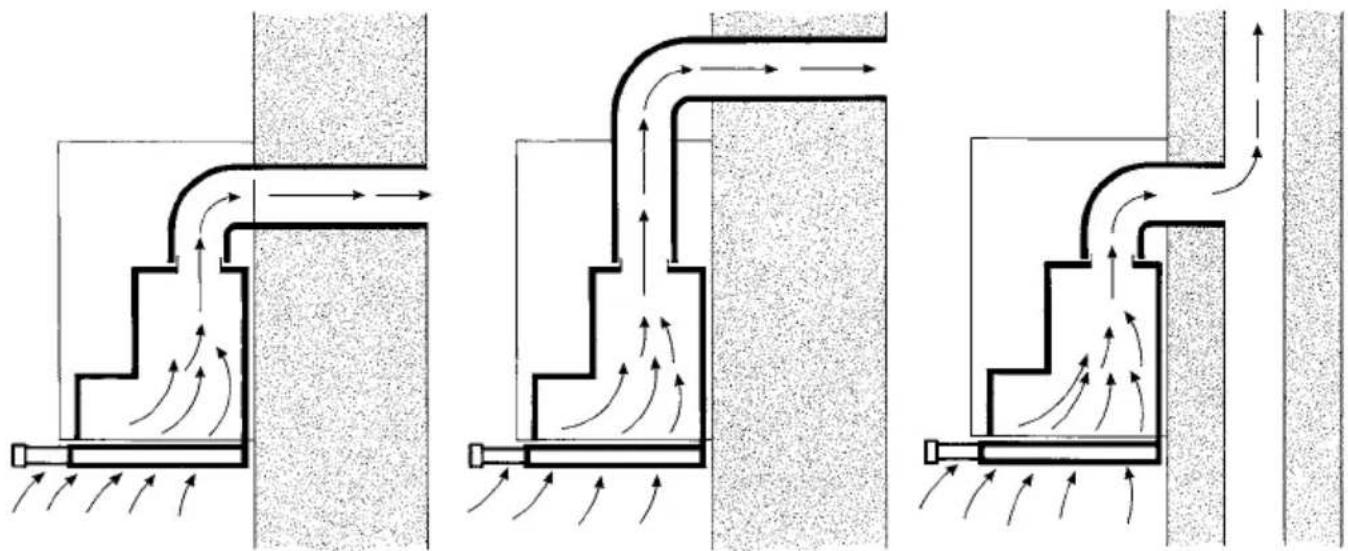

Funzionamento ad espulsione d'aria
L'aria di scarico viene condotta verso l'alto, attraverso un pozzo di ventilazione, oppure direttamente all'aperto, attraverso la parete esterna.
È vietato immettere l'aria di scarico in un camino per fumo o per gas di scarico normalmente utilizzato, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.
Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).
In caso di scarico in dell'aria in camini per fumo o per gas di scarico normalmente non utilizzato, è necessario ottenere l'autorizzazione dell'autorità competente.
Per il funzionamento ad espulsione d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.
Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).
È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in di porte, finestre ed in combinazione con cassette murali per l'alimentazione/ espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.
Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.
Un cassetta murale di alimentazione/scarico dell'aria da sola non garantisce il rispetto del valore limite.
Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.
Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con filtro a carbone attivo -, quest'uso è consentito senza limitazioni.
In caso di funzionamento ad espulsione d'aria, è opportuno montare nella cappa aspirante una valvo-la antiriflusso, qualora questa non sia già disponibile nel tubo di scarico o nella cassetta murale.
Se all'apparecchio non è acclusa una valvola antiriflusso, questa può essere acquistata nel commercio specializzato.
Se l'aria di scarico viene condotta attraverso la parete esterna, si dovrebbe utilizzare una cassetta murale telescopica.
Rendimento ottimale della cappa aspirante:
q Tubo di scarico corto, liscio.
q Il minor numero possibile di gomiti di tubo.
q Diametri di tubo possibilmente grandi (ideale ∅ 120 mm) e gomiti grandi.
L'impiego di lunghi tubi di espulsione ruvi- di, di più gomiti di tubo o di diametri piccoli causa una difformità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore.
Il produttore delle cappe aspiranti non concede garanzia per reclami che sono da attribuire alla progettazione ed all'esecuzione del percorso dei tubi.
□ Tubi tondi:
Tubo di scarico breve:
diametro interno min. 120 mm,
Tubo di scarico lungo:
☐ I canali a sezione quadra devono avere una sezione trasversale interna equivalente a quella dei tubi tondi con diametro interno.
Essi non dovrebbero presentare forti deviazioni.
ø 120 mm ca. 113 cm ^2
∅ 150 mm ca. 177 cm ^2
Giunture con tubi di diametro differente: chiudere con nastro di tenuta.
Nel funzionamento a scarico d'aria provvedere ad una sufficiente alimentazione dell'aria.
Connessione aspirante
☐ Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ∅120 mm, la cui scelta è lasciata all'installatore.
Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
Togliere eventuali Filtri Antiodore al Carbone attivo.

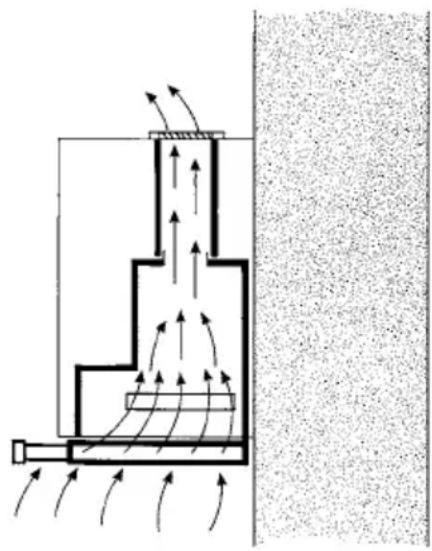

Connessione filtrante
Con filtro a carbone attivo, se non è disponibile nessun'altra possibilità per il funzionamento ad espulsione d'aria.
L'aria, depurata da un filtro a carbone attivo aggiuntivo, viene di nuovo immessa nell'ambiente.
Montaggio del filtro a carbone attivo, vedi istruzioni per l'uso.
Fissaggio

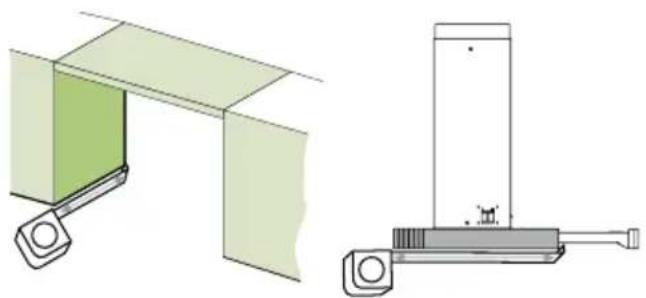

Foratura Piano di supporto e Montaggio Cappa
La Cappa può essere installata direttamente sul piano inferiore dei Pensili (650 mm min. dal Piano di Cottura) con i Supporti laterali a scatto.

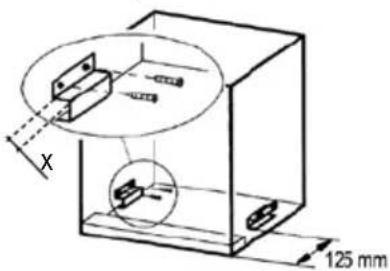

Applicare secondo le esigenze due delle staffe di supporto per la cappa (vedi tabella) ad una distanza di 125 mm dalla parte anteriore del pensile.
| 550 mm 25 | mm |
| 517-512 mm | 9 mm |

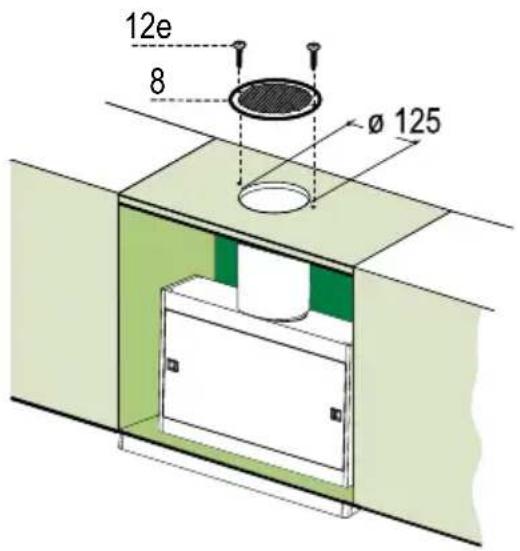

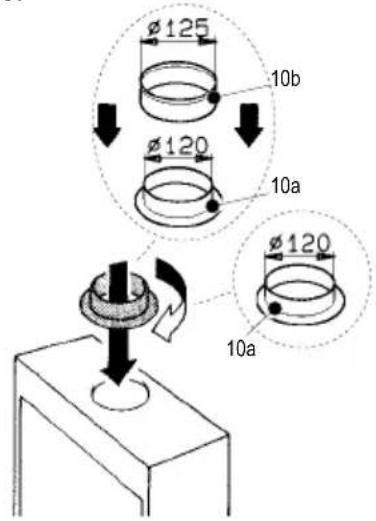

In base al diametro di uscita dell'aria scelto, inserire la flangia appropriata nel foro superiore di scarico.
□ Misurare la profondità della cappa più il profilo di chiusura 20.
☐ Regolare di conseguenza la profondità del profilo 20, tagliandolo a misura.
Avvitare il profilo di chiusura 20 alla parte posteriore della cappa utilizzando le viti 12f (2,9 x 9,5) in dotazione.
□ Aprire il carrello aspirante.
Togliere i Filtri Antigrasso uno alla volta, agendo sugli appositi agganci.
☐ Richiudere il carrello aspirante.

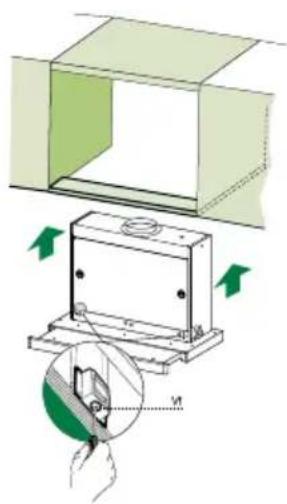

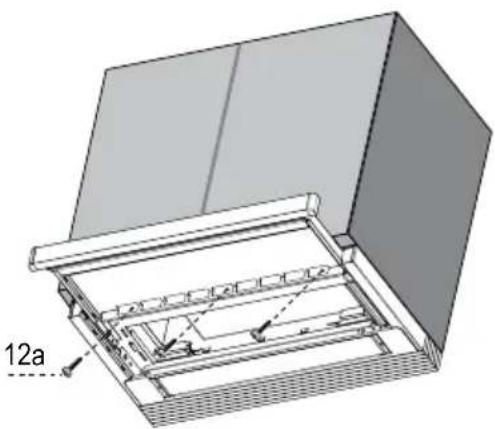

Inserire la Cappa fino ad agganciare i Supporti laterali a scatto.
□ Aprire il carrello aspirante.
Bloccare definitivamente serrando le Viti Vf dal sotto della Cappa.

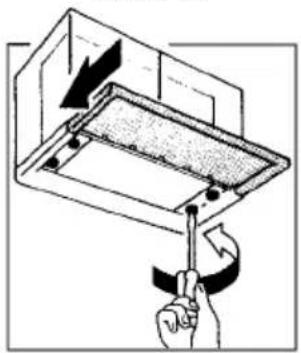

Fissaggio Allacciamento elettrico
Se è necessario effettuare degli aggiustamenti dell'intero corpo portafiltri, operare come segue:
□ Allentare le quattro viti di regolazione Vr e richiudere il carrello.
Traslare l'intero corpo portafiltri fino ad ottenere l'allineamento desiderato con il pensile.
□ Sempre mantenendo fermo il corpo cappa estrarre il carrello e serrare le viti di regolazione Vr.
Ora è possibile fissare definitivamente la cappa al pensile usando le viti 12a (3,5 x 16) in dotazione.
□ Rimontare i Filtri antigrasso.
Richiudere il carrello aspirante.
La cappa aspirante deve essere collegata solo ad una presa con contatto di terra installata a norma. Installare la presa con contatto di terra in luogo possibilmente accessibile, in prossimità della cappa aspirante.
La presa con contatto di terra dovrebbe essere collegata attraverso un circuito elettrico indipendente.
Dati elettrici:
Si trovano sulla targhetta d'identificazione, - nel vano interno dell'apparecchio - dopo avere rimosso il filtro metallico antigrasso.
⚠️ Per le riparazioni togliere sempre la corrente all'apparecchio.
Lunghezza del cavo di alimentazione: 1,30 m.
In caso di necessità di collegamento fisso:
La cappa aspirante deve essere allacciata solo da un elettroinstallatore autorizzato dalla competente azienda di distribuzione dell'energia elettrica.
Nell'impianto domestico deve essere previsto un dispositivo di separazione. Sono ritenuti dispositivi d'installazione gli interruttori con un'apertura tra i contatti superiore a 3 mm e con una apertura su tutti i poli. Rientrano tra questi gli interruttori automatici ed i relè.
Questa cappa aspirante è conforme alle norme CEE per la schermatura contro i radiodisturbi.
Completamento del montaggio
Funzionamento aspirante:
Collegare i tubi.
Funzionamento filtrante
Praticare un foro ø 125 mm sull'eventuale Mensola soprastante la Cappa.
Collegare la Flangia al foro di uscita sulla Mensola soprastante la Cappa con un tubo rigido o flessibile di ø120 mm.
Fissare il tubo con adeguate fascette stringitu-
bo. Il materiale occorrente non è in dotazione.
☐ Fissare la Griglia direzionata 8 sull'uscita con 2 Viti 12e (2,9 x 12,7) in dotazione.
☐ Assicurarsi della presenza dei Filtri antiodore al Carbone attivo.
01805-2223
€ 0,12/min. DTAG
Siemens-Hausgeräte
