MANUALE UTENTE DWB099750 BOSCH

it Istruzioni d'uso e per il montaggio

Informazioni generali 64

Avvertenze sulla tutela dell'ambiente 64

Al primo uso 64

Avvertenze di sicurezza 65

Uso regolare 65

Sicurezza tecnica 65

Avvertenze speciali per fornelli a gas 66

Uso appropriato 67

Montaggio appropriato 67

Modi di funzionamento 68

Funzionamento ad espulsione d'aria 68

Funzionamento a ricircolo d'aria 68

Uso 69

Pulizia e cura 70

Smontaggio e montaggio dei filtri per grassi 71

Smontaggio e montaggio dei filtri per grassi 71

Montaggio e smontaggio dei filtri a carbone attivo 71

Sostituzione delle lampade 72

Istruzioni per il montaggio 73

Collegamento dei tubi 73

Allacciamento elettrico 74

Montaggio 75

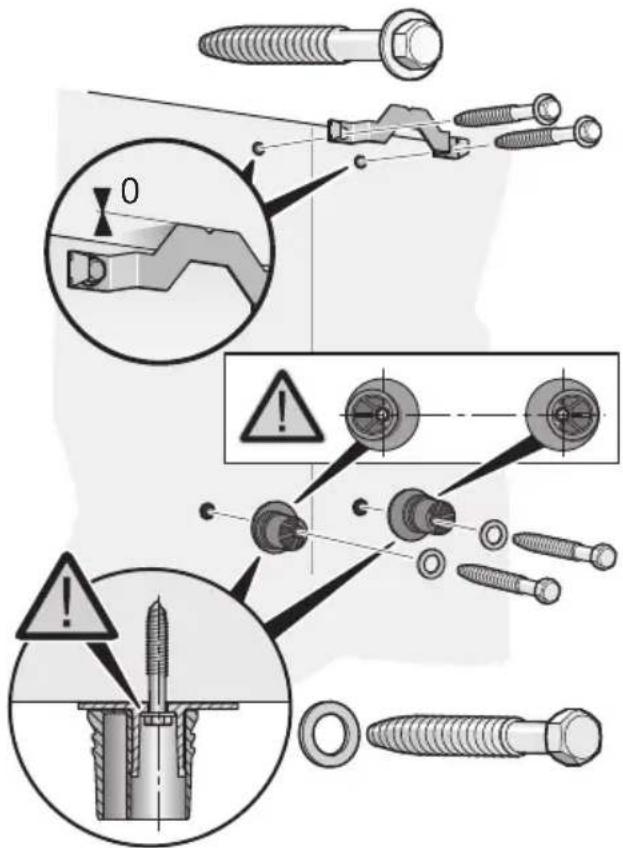

Preparazione del montaggio 75

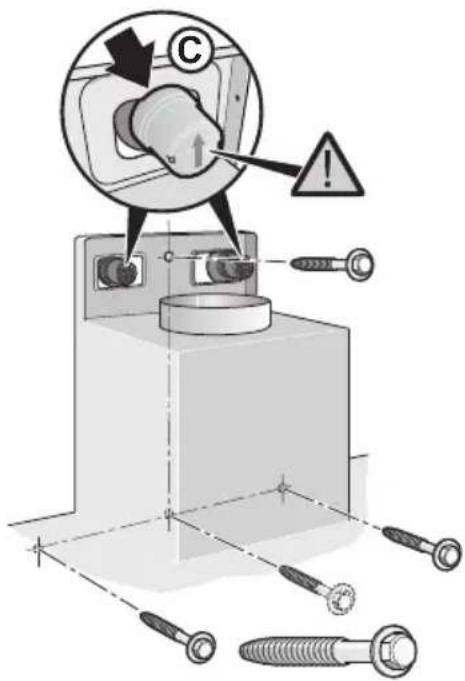

Fissaggio 76

Montaggio dei rivestimenti del camino 77

AVVERTENZE SULLA TUTELA DELL'AMBIENTE

Smaltimento dell'imballaggio di trasporto

L'imballaggio ha protetto il vostro nuovo apparecchio nel trasporto fino a voi. Tutti i materiali impiegati sono compatibili con l'ambiente e riciclabili. Preghiamo di collaborare smaltendo l'imballaggio in modo ecologico.

Le parti dell'imballaggio possono essere pericolose per i bambini. Custodire perciò queste parti fuori della portata dei bambini.

Rottamazione dell'apparecchio dismesso

Gli apparecchi dismessi non sono rifiuti senza valore! Mediante uno smaltimento compatibile con l'ambiente possono essere recuperate materie prime preziose.

Questo apparecchio è contrassegnato conformemente alla Direttiva europea 2002/96/CEE - Rifiuti di apparecchiature elettriche ed elettroniche (waste electrical and electronic equipment- WEEE).

La direttiva prescrive il quadro normativo per un ritiro e riciclaggio degli apparecchi dismessi valido in tutta l'UE. Prima di rottamare l'apparecchio dismesso, renderlo inservibile.

Non gettare assolutamente l'apparecchio dismesso nei rifiuti non riciclabili!

Chiedere informazioni sulle attuali vie di smaltimento al proprio rivenditore specializzato oppure alla propria amministrazione comunale.

Provvedere affinché l'apparecchio dismesso sia conservato fuori della portata dei bambini fino alla rottamazione.

AL PRIMO USO

NOTA: questo libretto d'istruzioni è valido per diversi modelli. È possibile che siano descritti alcuni particolari di dotazione, che non riguardano questo apparecchio.

Prima di mettere in funzione l'apparecchio nuovo, leggere con attenzione ed interamente le istruzioni per l'uso. Esse contengono informazioni importanti per la vostra sicurezza, nonché per l'uso e la cura dell'apparecchio.

Conservare con cura il libretto d'istruzioni per l'uso ed il montaggio e consegnarlo ad un eventuale successivo proprietario dell'apparecchio.

Guasti

In caso di eventuali domande o di guasti, rivolgersi al servizio assistenza clienti.

(Vedi elenco dei centri di assistenza clienti).

In caso di chiamata si prega di indicare:

E-Nr. FD

I numeri sono sulla targhetta porta-dati visibile, dopo la rimozione dei filtri per grassi, nell'interno della cappa aspirante. Annotare i numeri nei campi qui sopra.

Uso regolare

▷ Questa cappa aspirante è conforme alle prescritte norme di sicurezza. Un uso incompetente può causare danni a persone o beni materiali.
Impiegare la cappa aspirante esclusivamente per l'uso domestico. Il costruttore non risponde dei danni causati da impiego improprio o da uso errato.
▷ Il costruttore non può essere chiamato a rispondere di danni, che siano da attribuire all'inosservanza delle avvertenze di sicurezza.

⚠ PERICOLO DI LESIONI!

Vietare ai bambini di giocare con la cappa aspirante. L'uso dell'apparecchio è sempre vietato ad adulti e bambini nei casi seguenti,

– se impediti fisicamente o mentalmente,
– oppure se non sono in possesso di conoscenze ed esperienza per usare l'apparecchio correttamente ed in sicurezza.

Sicurezza tecnica

▷ La cappa aspirante ha lasciato la fabbrica in perfetto stato. Controllare tuttavia l'apparecchio prima del montaggio alla ricerca di eventuali danni visibili. Se è danneggiato, è vietato metterlo in funzione!
Se il cavo di collegamento della cappa aspirante è danneggiato, per evitare pericoli, deve essere sostituito dal costruttore, dal suo servizio assistenza clienti o da una persona in possesso di simile qualificazione.
Il montaggio (incluso l'allacciamento elettrico), la manutenzione o riparazione della cappa aspirante devono essere eseguiti solo da un tecnico specializzato. In ogni caso deve essere possibile togliere tensione alla cappa aspirante estraendo la spina di alimentazione oppure disinserendo il dispositivo di sicurezza!

Il montaggio, la manutenzione o riparazione incompetenti possono causare considerevoli pericoli per l'utente, dei quali il costruttore non risponde.
▷ Le modifiche apportate alla struttura elettrica o meccanica sono pericolose e perciò vietate!

Esse possono provocare anche il malfunzionamento della cappa aspirante.

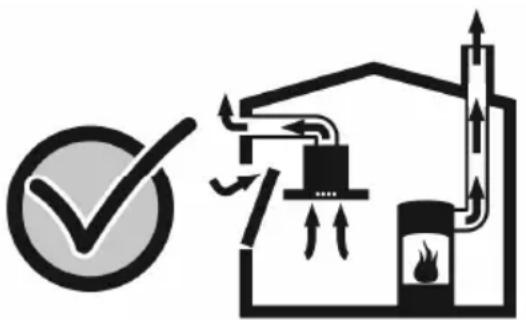

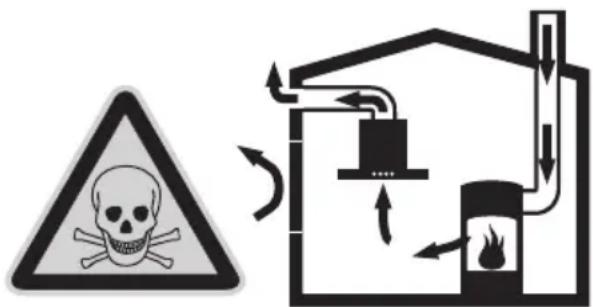

Impiego contemporaneo della cappa aspirante e di un focolare dipendente dall'aria interna

Focolari dipendenti dall'aria interna sono ad es. apparecchi di riscaldamento funzionanti a gas, petrolio, legna o carbone, scaldacqua istantanei, scaldabagni, piani di cottura oppure forni, che per la combustione utilizzano l'aria dell'ambiente d'installazione della cappa aspirante, ed i cui gas di scarico vengono scaricati all'esterno attraverso un camino.

⚠ PERICOLO D'INTOSSICAZIONE

In caso di impiego contemporaneo della cappa aspirante e di un focolare dipendente dall'aria interna sussiste pericolo d'intossicazione a causa di gas di combustione di riflusso, aspirati dalla cappa.

▷ Un uso privo di pericolo è possibile se la depressione nell'ambiente d'installazione del focolare non supera 4 Pa (0,04 mbar). Questo si può ottenere se l'aria necessaria per la combustione può affluire attraverso aperture non chiudibili, ad es in porte, finestre, in collegamento con una cassetta murale di alimentazione/scarico dell'aria oppure mediante altre soluzioni tecniche.

È quindi necessario garantire sempre una sufficiente alimentazione dell'aria.
▶ Una cassetta murale di alimentazione/scarico dell'aria da sola non garantisce il rispetto del valore limite.

NOTA: nella valutazione si deve sempre considerare l'insieme della ventilazione totale dell'abitazione. Per la valutazione consultare la competente autorità.

Se la cappa aspirante viene impiegata esclusivamente in funzionamento a ricircolo d'aria, l'uso è possibile senza limitazione.

Avvertenze speciali per fornelli a gas

In caso di montaggio sopra fornelli a gas, osservare le pertinenti disposizioni di legge nazionali (ad es. in Germania: Regole Tecniche per Impianti a Gas TRGI).
▷ Osservare le norme ed istruzioni di montaggio rispettivamente valide del costruttore dell'apparecchio a gas.
▷ Tenere presente che la cappa aspirante può essere montata con solo un lato a contatto diretto con un mobile alto o una parete. Altrimenti sussiste il pericolo di accumulo di calore. La distanza dal muro o dal mobile alto deve essere almeno 50 mm.

PERICOLO DI USTIONI

Non accendere contemporaneamente più di 2 fornelli a gas per un periodo superiore a 15 minuti al massimo carico termico. A causa dell'effetto del calore, vi è pericolo di scottature in caso di contatto con le superfici della carcassa!

▷ Tenere presente che un bruciatore grande con più di 5 kW (Wok) di potenza corrisponde alla potenza di due bruciatori a gas.
▷ La cappa aspirante può essere danneggiata dal forte effetto di calore.
▷ Non usare mai un fornello a gas senza stoviglie sovrapposte. Regolare la fiamma in modo che non sporga oltre il fondo delle stoviglie da cucina

Uso appropriato

▶ Alla prima messa in funzione pulire con cura la cappa aspirante.

Prima di ogni pulizia e manutenzione togliere tensione alla cappa aspirante estraendo la spina di alimentazione oppure disinserendo il dispositivo di sicurezza.

▷ Le lampade (specialmente lampade alogene) si surriscaldano durante il funzionamento. Un pericolo di ustioni sussiste anche qualche tempo dopo averle spente!

Prima di ogni sostituzione di lampade, togliere tensione alla cappa aspirante e lasciare raffreddare le lampade!

▷ Usare la cappa aspirante solo con le lampade montate.

▷ Accendere sempre la cappa aspirante quando si usa un fornello. Se la cappa aspirante non viene accesa può formarsi acqua di condensazione. Questa può causare danni di corrosione all'apparecchio.

▷ Non deporre oggetti sulla cappa aspirante..

Non fiammeggiare alimenti sotto la cappa aspirante né lavorare a fiamma scoperta. La cappa aspirante accesa attira la fiamma nel filtro. I depositi di grasso nel filtro possono causare un incendio!

▷ Sorvegliare le pentole, i tegami e gli apparecchi per frittura quando si preparano alimenti con olio e grassi, ad es. patatine fritte. L'olio o i grassi surriscaldati possono facilmente incendiarsi!

▷ Un pericolo d'incendio si previene pulendo regolarmente i filtri per grassi e sostituendo tempestivamente il filtro a carbone attivo.

▷ Non usare mai la cappa aspirante senza filtri per grassi.

Montaggio appropriato

▷ Osservare le istruzioni del costruttore dell'apparecchio di cottura, con riferimento alla possibilità di usare una cappa aspirante sovrapposta.
Se il costruttore dell'apparecchio di cottura non prescrive distanze di sicurezza maggiori, vale una distanza minima:

- fra i fornelli elettrici ed il bordo inferiore della cappa aspirante di

550 mm, fig.1.

- fra i fornelli a gas (bordo superiore del la griglia d'appoggio pentola) ed il bordo inferiore della cappa aspirante di

650 mm, fig.1.

▷ Se si usano fornelli diversi, vale la maggiore delle distanze indicate.
▶ La larghezza della cappa aspirante deve corrispondere alla larghezza del piano di cottura.
Sopra un focolare per combustibili solidi, dal quale può derivare un pericolo d'incendio (ad es. scintille volanti), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non amovibile e vengono rispettate le norme nazionali specifiche. Questa limitazione non è valida per le cucine a gas ed i piani di cottura a gas.
Per evitare danni al piano di cottura, coprirlo durante il montaggio della cappa aspirante.

▷ La cappa aspirante può essere usata in funzionamento ad espulsione d'aria ed a ricircolo d'aria.

Funzionamento ad espulsione d'aria

L'aria aspirata viene depurata dai filtri per grassi e scaricata all'aperto tramite un sistema di tubi.

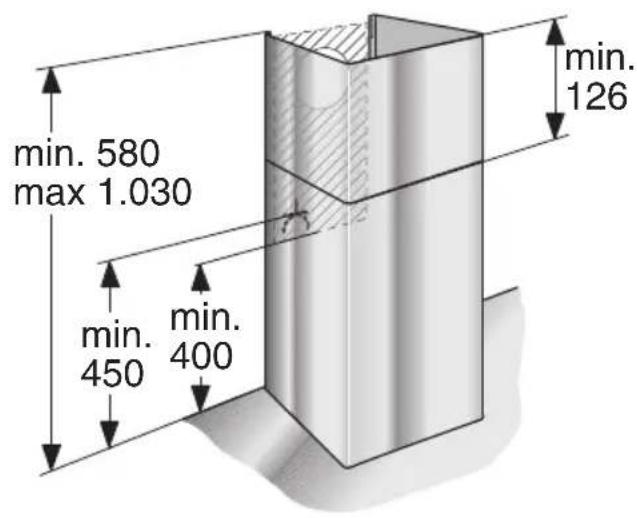

Dimensioni dell'apparecchio ad espulsione d'aria

Funzionamento a ricircolo d'aria

L'aria aspirata viene depurata dai filtri per grassi e da un filtro a carbone attivo ed immessa nuovamente nella cucina.

Per fissare gli odori nel funzionamento a ricircolo d'aria deve essere montato un filtro a carbone attivo (vedi "Smontaggio e montaggio dei filtri per grassi").

Il set di montaggio completo ed i filtri di ricambio sono disponibili nel commercio specializzato, presso il servizio assistenza clienti eppure nell'Online-Shop. Il numero di accessorio è indicato alla fine di questo libretto d'istruzioni.

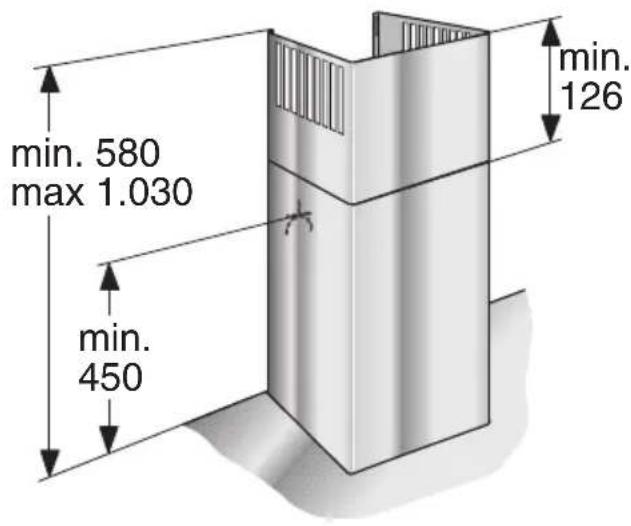

Dimensioni dell'apparecchio a ricircolo d'aria

Ventilatore acceso/spento Grado intensivo Spia di saturazione filtro per grassi 0 1 2 3 Gradi ventilatore Post-funzionamento ventilatore Luce

▷ Per l'uso digitare leggermente i pulsanti a sfioramento.

AVVERTENZA: è consigliabile accendere il ventilatore all'inizio della cottura e spegnerlo solo alcuni minuti dopo la fine della cottura. I vapori di cottura vengono così eliminati nel modo più efficace.

Accendere il ventilatore e regolare i gradi di potenza

▷ Premere il pulsante Ⓐ. Il ventilatore passa al grado 2.
▷ Premere il pulsante corrispondente per regolare il grado ventilatore desiderato.

Spegnere il ventilatore

▷ Premere il pulsante Ⓓ.

Grado intensivo

Con il grado intensivo si raggiunge la massima potenza. Può essere impiegato in caso di temporaneo forte sviluppo di vapore ed odori.

▷ Premere il pulsante ↗.
Se il grado intensivo non viene disinserito manualmente, dopo 10 minuti il ventilatore commuta automaticamente indietro al grado 2.

Post-funzionamento ventilatore

▷ Premere il pulsante 🕒.
▷ Il ventilatore gira per 10 minuti nel grado scelto. Dopo il ventilatore si spegne automaticamente.

Illuminazione

▷ L'illuminazione può essere accesa o spenta indipendentemente dal ventilatore.
Per impostare la luminosità mantenere premuto il pulsante finché non si raggiunge la luminosità desiderata.

Spie di saturazione

▶ Quando i filtri per grassi sono saturi, dopo lo spegnimento del ventilatore viene emesso per 6 secondi un segnale acustico. La spia è accesa.

Non rinviare oltre questo momento la pulizia dei filtri per grassi.

Per cancellare l'indicazione premere il pulsante ❖.

Disattivare ed attivare il segnale acustico

Ad ogni pressione su un pulsante viene emesso un segnale acustico di conferma.
Per disattivare questo segnale, premere contemporaneamente per ca. 3 secondi i pulsanti 0 e ⚡. Viene emesso un segnale acustico di conferma.
▷ Per attivare il segnale acustico ripetere l'operazione.

Bloccare i pulsanti

▷ Per bloccare premere contemporaneamente 0 e ^ per ca. 3 secondi. I pulsanti sono bloccati per ca. 30 secondi.
▷ Per sbloccarli anzi tempo ripetere l'operazione.

AVVERTENZA SULLA CURA DELL'APPARECCHIO

Idonei prodotti per la pulizia e la cura dell'apparecchio possono essere acquistati tramite la linea verde oppure l'Online-Shop (vedi copertina).

Superfici dell'apparecchio

NOTA: osservare le norme di garanzia nell'accluso opuscolo del servizio assistenza.

▷ Le superfici dell'apparecchio e gli elementi di comando sono sensibili ai graffi. Osservare perciò le seguenti istruzioni per la pulizia:

- Evitare la pulizia della cappa aspirante con panni asciutti, spugne dure che lasciano graffi, prodotti abrasivi e con pulitori contenenti sabbia, soda, acidi, cloruro o altri prodotti corrosivi.

- Pulire le superfici dell'apparecchio e gli elementi di comando solo con un panno morbido, umido, detergente liquido per stoviglie o con un pulitore delicato per vetri.

- Non asportare graffiando lo sporco essiccato, ma ammorbidirlo con un panno umido.

- Pulire con precauzione la zona degli elementi di comando, per evitare la penetrazione di umidità nei circuiti elettronici.

NOTA: Pulire le superfici in acciaio inox solo nel senso di lucidatura!

Non usare pulitori per acciaio per i pulsanti di comando!

Filtri per grassi metallici

▷ I filtri per grassi metallici trattengono i grassi dei vapori di cucina.
▷ I filtri piani sono costituiti da metallo incombustibile.

PERICOLO D'INCENDIO

A causa della progressiva saturazione dei filtri con residui grassi, aumenta la loro infiammabilità. Inoltre può essere pregiudicato il buon funzionamento della cappa aspirante.

▷ Mediante una tempestiva pulizia dei filtri per grassi metallici si previene il pericolo d'incendio.
▷ Al lavaggio dei filtri per grassi rimuovere anche con un panno umido i depositi di grassi dalle parti accessibili della carcassa.

Lavaggio dei filtri per grassi metallici ...

▷ Con un funzionamento normale (da 1 a 2 ore al giorno), i filtri per grassi metallici devono essere lavati 1 volta al mese.

... in lavastoviglie

▷ I filtri per grassi metallici possono essere lavati in lavastoviglie. Con questo lavaggio possono verificarsi leggere alterazioni di colore, che tuttavia non hanno alcuna influenza sull'efficienza dei filtri per grassi.
▷ I filtri devono giacere liberi nella lavastoviglie. Essi non devono essere bloccati tra altre stoviglie.

NOTA: non lavare con altre stoviglie i filtri per grassi metallici molto saturi di grassi.

... a mano

Per un lavaggio manuale ammorbidire i filtri per grassi in una soluzione di acqua e detersivo ben calda, spazzolarli, sciacquarli bene e lasciarli sgocciolare.
▷ Non usare detergenti corrosivi, contenenti acidi o soluzioni alcaline.
In caso di sporco particolarmente resistente, consigliamo la pulizia con uno speciale spray solvente per grassi. Questo può essere ordinato tramite l'Online-Shop.

Prima di smontare e montare i filtri per grassi osservare assolutamente le istruzioni ed avvertenze nel capitolo "Avvertenze di sicurezza"!

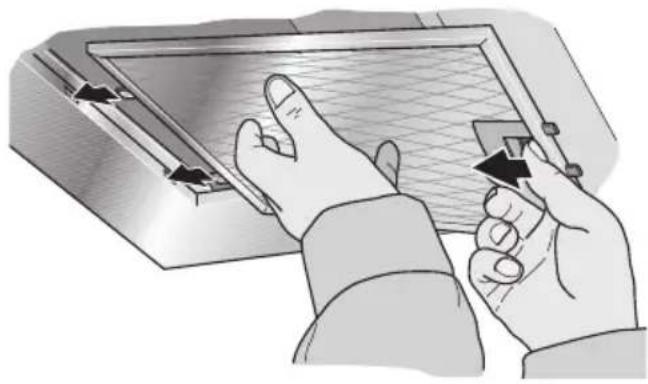

Smontaggio e montaggio dei filtri per grassi

1. Aprire il fermo ed abbassare i filtri per grassi. Ciò facendo, con la mano libera sostenere sotto i filtri per grassi.

(in apparecchi con aspirazione marginale)

1. Pulire i filtri per grassi.
2. Inserire di nuovo i filtri per grassi puliti.

▷ I filtri a carbone attivo fissano gli odori nel funzionamento a ricircolo d'aria.

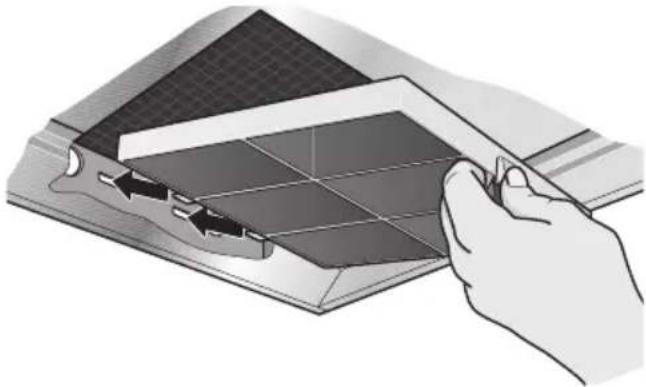

Montaggio e smontaggio dei filtri a carbone attivo

1. Smontare i filtri per grassi (vedi "Smontaggio e montaggio dei filtri per grassi metallici").
2. Inserire il filtro a carbone attivo.

1. Innestare la linguetta.
2. Inserire di nuovo i filtri per grassi (vedi "Smontaggio e montaggio dei filtri per grassi metallici").

Sostituzione del filtro a carbone attivo

▷ Nell'uso normale (da 1 a 2 ore al giorno), i filtri a carbone attivo devono essere sostituiti circa 2 volte all'anno.
Acquistare il filtro a carbone attivo nel commercio specializzato, presso il servizio assistenza clienti o tramite l'Online-Shop (vedi "Accessori speciali"). Usare solo filtri originali.
▷ I filtri a carbone attivo non contengono sostanze nocive. Essi possono essere smaltiti con i rifiuti domestici.

Prima di sostituire le lampade osservare assolutamente le istruzioni ed avvertenze nel capitolo "Avvertenze di sicurezza"!
▷ La descrizione della sostituzione lampade è valida per molti modelli dell'apparecchio.

NOTA: osservare le norme di garanzia nell'accluso opuscolo del servizio assistenza.

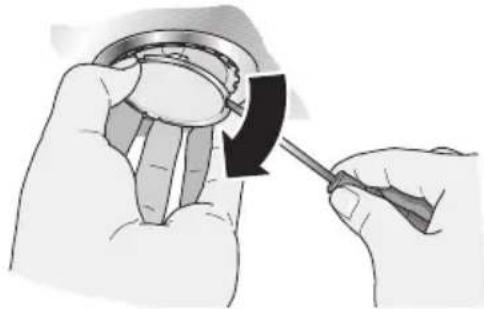

Sostituzione delle lampade alogene

Le lampade alogene si surriscaldano durante il funzionamento. Un pericolo di ustioni sussiste anche qualche tempo dopo averle spente!

Prima della sostituzione, le lampade alogene devono essersi completamente raffreddate.

1. Rimuovere con precauzione, con un attrezzo idoneo, l'anello della lampada.

1. Sostituire la lampada difettosa con una nuova dello stesso tipo e di uguale wattaggio (vedi targhetta porta-dati).

NOTA: non toccare con le dita il vetro le lampade alogene durante l'inserimento. Inserire perciò la lampada afferrandola con un panno pulito.

1. Inserire di nuovo il coperchio della lampada.
2. Ripristinare l'alimentazione elettrica inserendo la spina di alimentazione oppure il dispositivo di sicurezza.

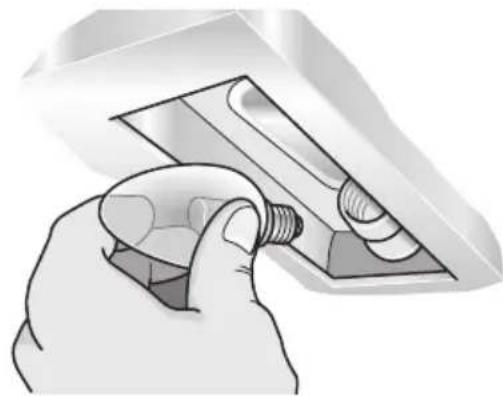

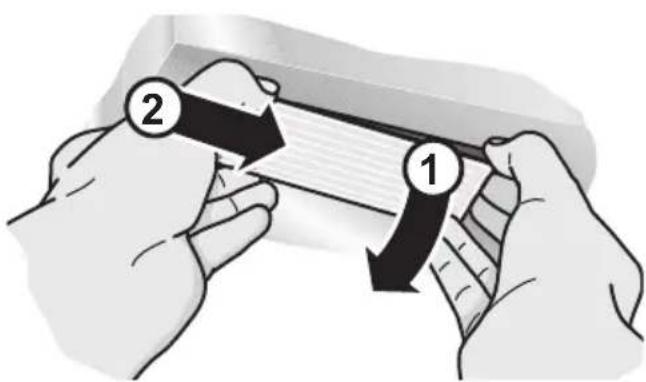

Sostituzione delle lampade ad incandescenza

1. Staccare leggermente il coperchio della lampada.
2. Spingere il soperchio della lampada verso il centro dell'apparecchio.

1. Sostituire la lampada difettosa con una nuova dello stesso tipo e di uguale wattaggio (vedi targhetta porta-dati).
2. Inserire di nuovo il coperchio della lampada.

1. Ripristinare l'alimentazione elettrica inserendo la spina di alimentazione oppure il dispositivo di sicurezza.

NOTA: se l'illuminazione non funziona, controllare se le lampade sono inserite correttamente.

▷ Le lampadine difettose devono essere sostituite immediatamente, per evitare il sovraccarico sulle altre lampade.

Prima del montaggio, osservare assolutamente le istruzioni ed avvertenze nel capitolo "Avvertenze di sicurezza"!

Funzionamento ad espulsione d'aria

▷ L'aria di espulsione viene inviata verso l'alto all'esterno attraverso un pozzo di ventilazione, oppure direttamente all'aperto attraverso un muro esterno.

NOTA: l'aria espulsa non deve essere immessa né in un camino per fumi o gas di scarico funzionante, né in un pozzo destinato allo scarico d'aria di locali d'installazione di focolari.

Se l'aria di scarico deve essere immessa in un camino per fumi o gas di scarico non attivo, è necessario chiedere l'autorizzazione della competente autorità di sorveglianza.
▷ Nell'espulsione di aria di scarico, osservare le norme ufficiali e di legge (ad es. regolamenti edilizi territoriali).
Se l'aria di scarico viene espulsa attraverso il muro esterno, utilizzare una cassetta murale telescopica.

La cappa aspirante raggiunge la sua efficienza ottimale mediante:

• un tubo di scarico breve, rettilineo e
• un diametro del tubo possibilmente grande.
  Se non fosse possibile evitare curve, utilizzare curve con raggio possibilmente grande.

NOTA: l'impiego di tubi di scarico aria lunghi, ruvidi, di molte curve o diametri di tubo inferiori a 150 mm, comporta una riduzione della potenza ottimale e un aumento del rumore.

Per installare il tubo di scarico aria utilizzare solo tubi rigidi o flessibili in materiale ininfiammabile.
▷ Il costruttore delle cappe aspiranti declina ogni responsabilità per reclami attribuibili a progettazione ed esecuzione della tubazione di scarico.

Collegamento dei tubi

▷ Il diametro dei tubi di scarico non dovrebbe essere inferiore a 150 mm.

▷ Tubi tondi:

Consigliamo un diametro interno di 150 mm, e comunque almeno di 120 mm.

I canali piatti devono avere una sezione trasversale interna equivalente ai tubi tondi. Essi non devono presentare deviazioni ad angolo stretto.

∅ 150 mm ca. 177 cm²
∅ 120 mm ca. 113 cm ^2

In caso di diversi diametri del tubo: utilizzare nastri di tenuta.

Collegamento del tubo dell'aria di scarico ∅ 150 mm (grandezza consigliata)

▷ Fissare il tubo dell'aria di scarico direttamente sul raccordo dell'aria ed ermetizzarlo adeguatamente. Se si utilizza un tubo di alluminio, distendere prima la zona di giunzione.

Collegamento del tubo dell'aria di scarico Ø 120 mm

▷ Fissare il riduttore direttamente sul raccordo dell'aria.
▷ Fissare il tubo di scarico aria al riduttore.
▷ Ermetizzare adeguata- mente i due punti di collegamento.

ALLACCIAMENTO ELETTRICO

Prima dell'allacciamento elettrico, osservare assolutamente le istruzioni ed avvertenze nel capitolo "Avvertenze di sicurezza"!
▷ La cappa aspirante deve essere allacciata solo da un elettricista qualificato, che conosca le norme della competente azienda di fornitura dell'energia elettrica.

⚠ PERICOLO DI LESIONI

Se il cavo di collegamento della cappa aspirante è danneggiato, per evitare pericoli, deve essere sostituito dal costruttore, dal suo servizio assistenza clienti o da una persona in possesso di simile qualificazione.

▷ Collegare la cappa aspirante solo ad una presa con contatto di terra installata a norma.
Installare la presa con contatto di terra possibilmente dietro il rivestimento del camino.

- La presa con contatto di terra deve essere collegata tramite un proprio circuito.

- Se la presa con contatto di terra dopo il montaggio della cappa aspirante non fosse più accessibile, deve essere disponibile un dispositivo di separazione come nell'allacciamento fisso.

In caso di necessità del collegamento fisso

▷ Sul lato impianto deve essere previsto un dispositivo di separazione. Come dispositivo di separazione sono validi interruttori con un'apertura fra i contatti superiore a 3 mm e disinserzione su tutti i poli. Fanno parte di questi gli interruttori automatici, i fusibili ed i contattori.

Dati elettrici

I dati di allacciamento necessari sono riportati sulla targhetta porta-dati visibile, dopo la rimozione del filtro per grassi, nell'interno della cappa aspirante.

Lunghezza del cavo di allacciamento: ca. 1,30 m.

Questa cappa aspirante è conforme alle norme di soppressione radiodisturbi CE.

La cappa aspirante è prevista per il montaggio a muro.

▷ Nell'installazione prestare anche attenzione ad eventuali accessori speciali da montare.
▷ Attenzione alla distanza minima fra piano di cottura e cappa aspirante (vedi "Avvertenze di sicurezza")!
▷ Attenzione a non danneggiare le delicate superfici!

Preparazione del muro

⚠️ PERICOLO DI LESIONI, PERICOLO DI DANNI MATERIALI

Prima di trapanare fori, controllare se nel luogo di montaggio previsto passano sotto traccia condutture elettriche o di altri impianti.

▷ Il muro deve essere piano e verticale.
▷ Le viti ed i tasselli in dotazione sono idonei per muri massicci. Per altre strutture murarie (ad es. cartongesso, calcestruzzo poroso, mattoni di calcestruzzo poroso) usare mezzi di fissaggio adeguati.

Prestare attenzione alla sufficiente portata del muro.

▷ Prestare attenzione che la profondità dei fori corrisponda alla lunghezza delle viti.
▷ Provvedere alla solida tenuta dei tasselli.

Peso max. in kg: 40

Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.

Preparazione del montaggio

1. Tracciare sul muro una linea mediata dal soffitto al bordo inferiore della cappa aspirante.
2. Con l'aiuto dell'acclusa dima, tracciare le posizioni per le viti e, per un aggancio più facile, il contorno della zona di sospensione. Il bordo inferiore della dima corrisponde al bordo inferiore della cappa aspirante.
3. Trapanare 2 fori per la sospensione della cappa aspirante e 2 fori per la squadra di arresto del rivestimento del camino, tutti con ø 8 mm, ed inserire i tasselli a paro con il muro.
4. Avvitare la squadra di arresto per il rivestimento del camino.

1. Avvitare le sospensioni per la cappa aspirante: a mano max. 3 Nm. Attenzione alla corretta posizione delle rondelle e delle sospensioni!!

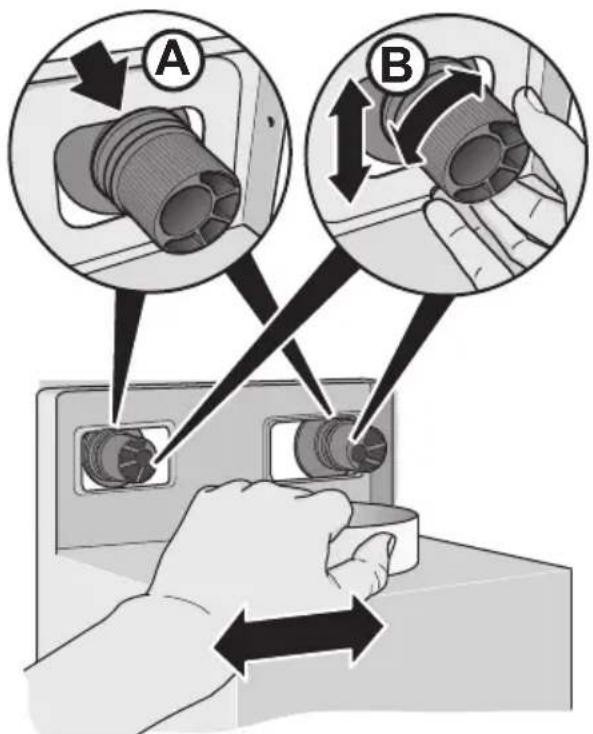

Sospensione e livellamento

1. Staccare il film protettivo della cappa aspirante prima dietro e, dopo il montaggio, completamente.
2. Appendere la cappa aspirante in modo che dietro s'innesti saldamente nelle sospensioni. Ⓐ.
3. Portare la cappa aspirante in posizione orizzontale ruotando le sospensioni. Se necessario la cappa aspirante può essere spostata verso destra o sinistra Ⓑ.

Viti di sicurezza e cappucci di sicurezza

1. Tracciare i fori per le viti di sicurezza. Rimuovere la cappa aspirante, trapanare i fori per le viti di sicurezza ed inserire i tasselli a paro con il muro.
2. Appendere la cappa aspirante ed avvitare saldamente le viti di sicurezza.
3. Applicare sulle sospensioni i cappucci di sicurezza con la freccia rivolta in alto, spingendoli finché non si sente lo scatto di arresto ©.

Controllare assolutamente che tutte le viti di sicurezza ed i cappucci di sicurezza siano montati saldamente.

1. Collegare i tubi (vedi "Collegamento dei tubi").
2. Eseguire l'allacciamento elettrico (vedi "Allacciamento elettrico").

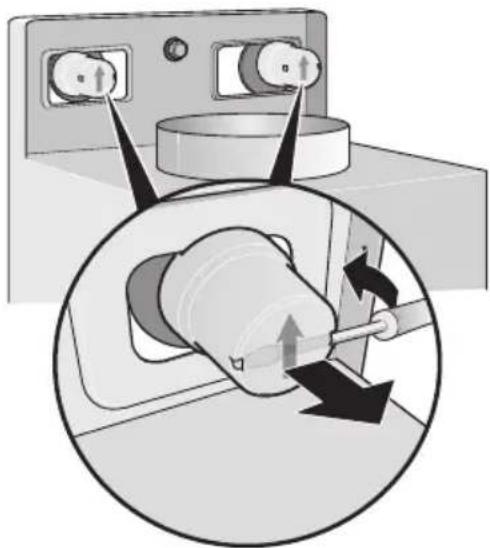

Smontaggio dei cappucci di sicurezza

Per lo smontaggio rimuovere i cappucci di sicurezza delle sospensioni con un attrezzo idoneo, ad es. con un cacciavite a lama piatta.

Montaggio dei rivestimenti del camino

PERICOLO DI LESIONI

Il lato interno dei rivestimenti del camino possono presentare spigoli vivi. Per il montaggio consigliamo di indossare guanti protettivi.

1. Separare i rivestimenti del camino. A tal fine staccare il nastro adesivo.
2. Staccare il film protettivo sui due rivestimenti del camino.
3. Inserire un rivestimenti del camino nell'altro.

NOTA: nell'inserimento evitare graffi, ad esempio mettendo la dima di montaggio come protezione sul bordo del rivestimento esterno.

▷ Attenzione alla posizione delle fessure nel rivestimento del camino!

- Funzionamento ad espulsione d'aria: fessura del rivestimento interno del camino in basso.

- Funzionamento a ricircolo d'aria: fessura del rivestimento interno del camino in alto.

1. Mettere i rivestimenti del camino sulla cappa aspirante, spingere in alto il rivestimento interno ed agganciarlo a sinistra e a destra alla squadra di arresto.

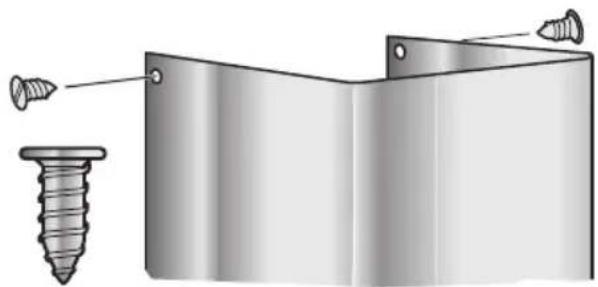

1. Avvitare il rivestimento del camino interno con 2 viti lateralmente alla squadra d'arresto.

Superficies del aparato
