MANUALE UTENTE D5645X0GB NEFF

it Istruzioni p er l'uso e l'installatione

Modi di funzionamento

Precede la prima utilizzazione

Funzionamento a s carico d'aria

Il ventilatore della cappa aspirante aspira ivapori di cottura e liinvia all'aperto attraverso il filtro antigrasso.
Il filtro antigrasso trattiene icomponen grassi dei vapori di cottura.
□ La cucina resta completamente libera da grasso e o dori.

Funzionamento a r icircolo d'aria

A questo scopo è necessario montare un filtro a carbone attivo (vedi capitolo "Filtri e m anutenzione").
Il filtro a carbone attivo può essere acquistato nel commercio specializzato (vedi accessori speciali all'ultima pagina).
Il ventilatore della cappa aspirante aspira i vapore di cottura, attraverso il filtro antigrasso e il filtro a carbone attivo, li immette di nuovo depurati nella cucina.
□ Il filtro antigrasso trattiene icomponen grassi dei vapori di cottura.
□ Il filtro a carbone attivo fissa gli odori.

⚠️ Non fiammeggiare c ibi sotto la cappa aspirante.
! Pericolo d'incendio del filtro a ntigrasso se raggiunto delle fiamme.
I fornelli devono essere sempre coperti con pentole.
⚠ É consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e s imili).

Piani di cottura a gas / Fornelli a gas

Non usare tutti i fornelli contemporaneamente al massimo carico termico per un periodo prolungato (max. 15 minuti), altrimenti sussiste il pericolo di scottature, se si tocca la superficie dell'involucro o p ericolo di danni alla cappa aspirante. Nell'uso della cappa aspirante sopra un piano di cottura a gas, in caso d'utilizzazione contemporanea di tre o più fornelli a gas, la cappa aspirante deve funzionare a lla massima potenza d'aspirazione.

Precede la prima utilizzazione

Avvertenze importanti

Questa cappa aspirante è conforme alle pertinenti norme di sicurezza.

Le riparazioni devono essere eseguite solo da personale specializzato.

⚠ Se il cavo di allacciamento di questo apparecchio viene danneggiato, al fine di evitare pericoli, deve essere sostituito dal produttore d'ell'apparecchio, dal suo servizio assistenza clienti o da personale similmente qualificato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

⚠ L'allacciamento e la messa in funzione devono essere e seguiti solo da un tecnico.
⚠️ Smaltire i l m materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio").
⚠ Usare l a c appa aspirante solo con le lampadine avvitate.
⚠️ Le lampadine fulminate dovrebbero essere s ostituite subito, per evitare u n sovraccario sulle altre l ampadine.
⚠️ Non usare mai la cappa aspirante senza filtro a ntigrasso.
⚠ Grassi e o lio surriscaldati possono infiammarsi facilmente. Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controllo.

Uso della cappa aspirante

⚠️ Per eliminare n el modo più efficace i vapori di cottura:

□ Accendere l a c appa aspirante all'inizio della cottura.
□Spegnere l a c appa aspirante solo alcuni minuti dopo la fine della cottura.

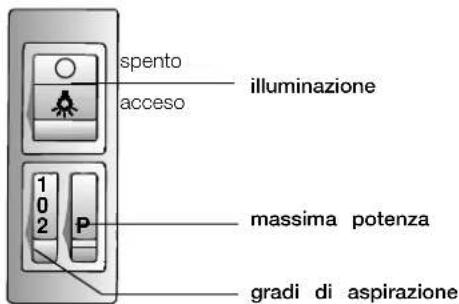

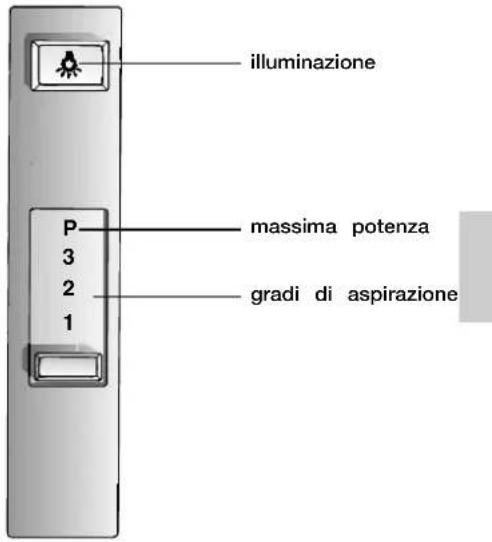

Elementi dei diversi modelli

spento accesso illuminazione massima potenza gradi di aspirazione

illuminazione massima potenza gradi di aspirazione 1 2 3 P

Avvertenza: L'illuminazione può essere usata in qualsiasi momento, anche quando l'apparecchio è spento o quando l'estraibile di aspirazione vapori è rientrato.

Per trattenere i componenti grassi dei vapori di cottura si possono usare diversi filtri antigrasso.

Filtro a ntigrasso in velo

La stuoia filtro è costituita da materiale difficilmente infiammabile.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'infiammabilità del filtro aumenta, e il funzionamento della cappa aspirante può essere p regiudicato.

Importante:

Sostituendo tempestivamente il filtro antigrasso in velo, si previene il pericolo d'incendio, che può essere causato da un'accumulo di calore durante la frittura o l'arrosto.

Cambio del filtro a ntigrasso in velo:

□ Nel servizio normale (da 1 a 2 o re al giorno), il velo del filtro antigrasso deve essere cambiato dopo 8–10 settimane. Il velo per filtro s tampato deve essere cambiato al più tardi quando la stampa colorata si dissolve.

□ Usare s olo filtri originali.

Così si assicura un funzionamento ottimale.

Smaltimento del filtro a ntigrasso in velo:

⚠️ I filtri antigrasso in velo non contengono sostanze nocive. Essi possono essere trasformati in compost e s maltiti come rifiuto biodegradabile.

Filtro a ntigrasso metallico

Le stuoie del filtro sono in metallo ininfiammabile.

Attenzione:

A causa della crescente saturazione con residui grassi, si verifica una infiammabilità, e il funzionamento dell'apparecchio può essere p regiudicato.

Importante:

Pulire tempestivamente il filtro metallico.

Pulizia del filtro a ntigrasso metallico:

Nel servizio normale (da 1 a 2 o re al giorno), i filtri antigrasso metallici devono essere lavati dopo 8–10 settimane.

Il lavaggio si può eseguire nella lavastoviglie. In tal caso è possibile un lieve sbiadimento.

Importante:

Non lavare insieme alle stoviglie i filtri antigrasso metallici troppo sporchi.

□ Nel lavaggio a mano, lasciare in ammollo per alcune ore le stuoie del filtro in una soluzione di lavaggio bollente. Poi spazzolarle, sciacquarle bene e farle sgocciolare.

□ Usare s olo filtri originali.

Così si assicura un funzionamento ottimale.

Smontaggio e montaggio del filtro antigrasso

Per cappe aspiranti con una stuoia filtrante:

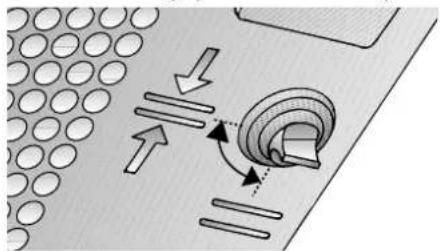

1. Ruotare le manopole a sinistra ed a destra della griglia del filtro a ntigrasso.

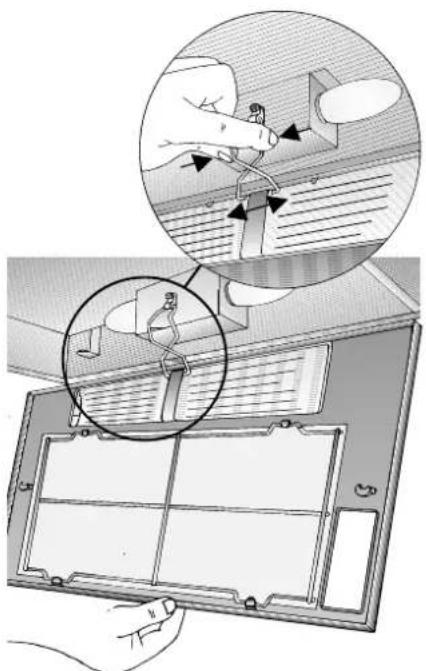

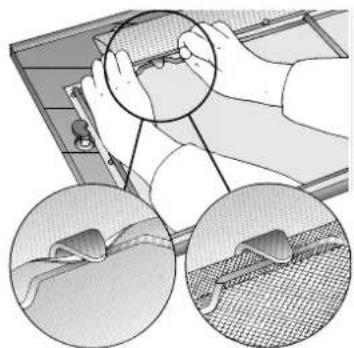

1. Premere la molla di arresto e rimuovere la cornice del filtro.

1. Rimuovere la rete di filo metallico e sostituite la stuoia filtrante.

1. Montare la cornice del filtro nell'ordine inverso.

⚠️Agganciare d i n uovo la molla di arresto.

⚠ Il dispositivo di chiusura della cornice del filtro deve innestarsi a destra ed a sinistra.

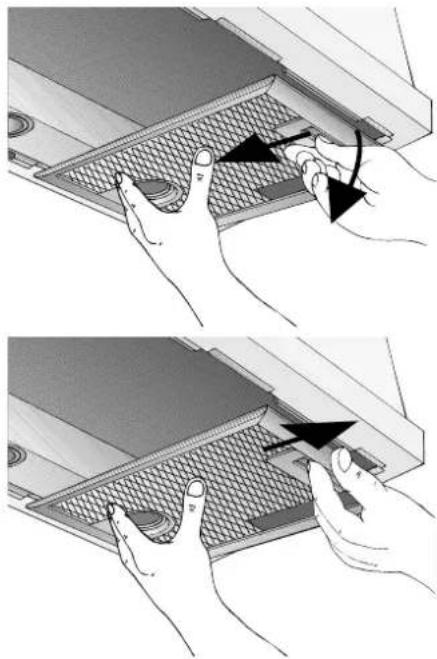

Per le cappe aspiranti con due cassette filtro:

Attenzione: le lampade alogene devono essere spente e fredde.

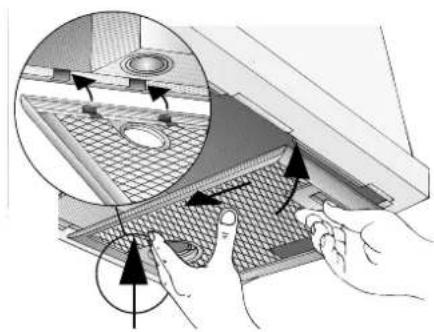

1. Premere l'arresto dei filtri antigrasso nel senso della freccia e ruotare il filtro anti-grasso prima solo leggermente verso il basso. Liberarlo poi tirandolo verso avanti.

1. Lavare i filtri antigrasso.

2. Inserire di nuovo i filtri antigrasso lavati.

Smontaggio e montaggio del filtro a carbone attivo

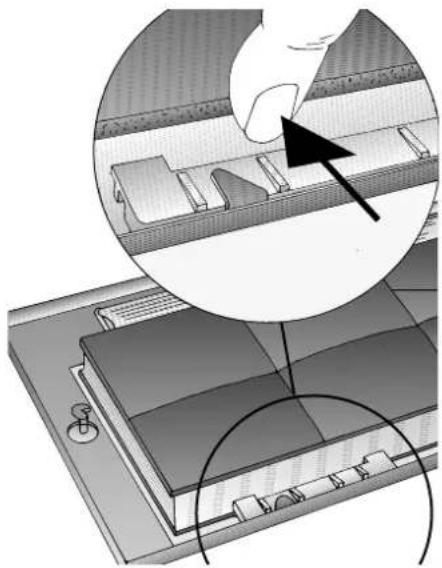

Per cappe aspiranti con una stuoia filtrante:

1. Smontaggio del filtro vedi filtro antigrasso.

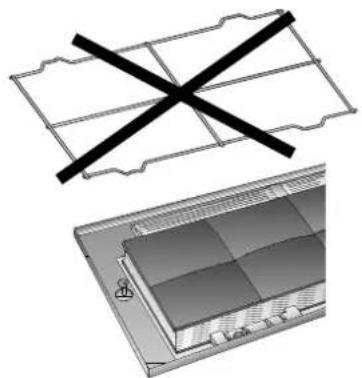

□ La rete di filo metallico non è sempre necessaria nel montaggio di un filtroa carbone attivo.

1. Stendere il filtro a carbone attivo sulla stuoia filtrante e b loccarlo.

1. Montare la cornice del filtro. □ Vedi filtro antigrasso.

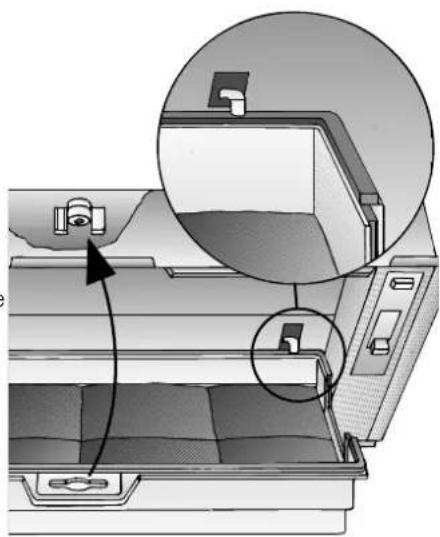

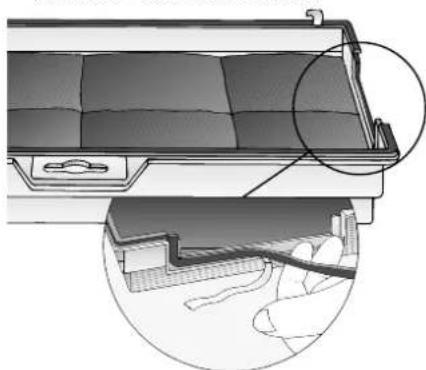

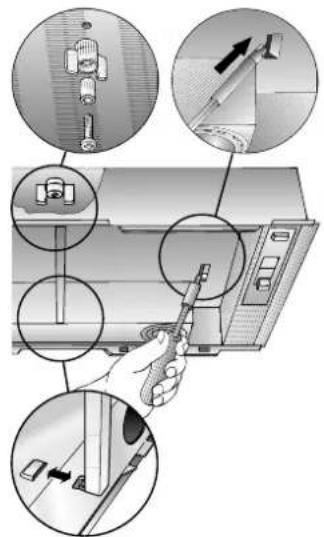

Cappe aspiranti con due cassette filtro:

1. Rimuovere l a c assetta filtro. □ Vedi filtro antigrasso.
2. Inserire la vite attraverso il dado ad alette e l a b ussola ed avvitare l a vite al centro nel piano intermedio (necessario solo al primo montaggio). Vite, bussola e dado ad alette sono a corredo del filtro a carbone attivo.
3. Spingere con un cacciavite verso l'interno le due linguette del doppio fondo. Se è montato un distanziale a guida, questo deve essere rimosso.

1. Incollare il filtro a carbone attivo con l'accluso nastro d i tenuta.

1. Inserire dietro il filtro a carbone attivo, ribaltarlo avanti verso l'alto e b loccarlo al centro c on il dado ad alette. Se il distanziale a guida è stato rimosso, deve essere d i n uovo inserito.

6. Ricollocare l e d ue cassette filtro. Smontaggio:

☐ Lo smontaggio avviene nell'ordine inverso.

Sostituzione del filtro a c arbone attivo:

Nell'uso normale (ogni giorno da 1 a 2 ore), il filtro a carbone attivo deve essere sostituito circa 1 volta all'anno.

Il filtro a carbone attivo è reperibile nel COMMERCIO SPECIALIZZATO (vedi accessori speciali all'ultima p agina).

Utilizzare solo filtri originali. Così si garantisce il funzionamento ottimale.

Smaltimento del filtro a carbone attivo usato:

I filtri a carbone attivo non contengono sostanze nocive. Essi possono essere smaltiti come rifiuto comune.

Spegnere la cappa aspirante etogliere Sostituzione delle lampadine

completamente corrente alla cappa aspirante estraendo la spina di alimentazione o d isinserendo il dispositivodi separazione previsto nell'impianto.

☐ Quando si cambia il filtro antigrasso (vedi cap. "Filtri e manutenzione"), pulire i depositi di grasso dalle parti accessibili dell'alloggiamento. Così si previene il pericolo d'incendio e si conserva il funzionamento ottimale.
☐ Per pulire la cappa aspirante, usare acqua molto calda e detersivo, oppure un pulitore per vetri delicato.
□ Nel caso di sporco resistente (vecchio), usare d etergenti per vetri.
□ Non graffiare per staccare lo sporco secco aderente, ma ammorbidirlo con un panno umido.
□ Non usare prodotti abrasivi.

Attenzione: Pulire i pulsanti di comando solo con acqua e detersivo delicato ed un panno morbido, umido.

Superfici smaltate, di alluminioedi plastica:

☐ Non utilizzare prodotti abrasivi o spugne dure.
□ Non usare panni asciutti.
□ Non usare pulitori corrosivi, contenenti acido o s ostanze alcaline.
Avvertenza: non usare alcool (spirito) sulle superfici di plastica; potrebbe formare z one opache.
□ Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libere.

1. Spegnere la cappa aspirante e togliere completamente corrente alla cappa aspirante estraendo la spina di alimentazione o disinserendo il dispositivo di separazione previsto nell'impianto.
2. Staccare la cornice del filtro. □ Vedi filtro antigrasso.

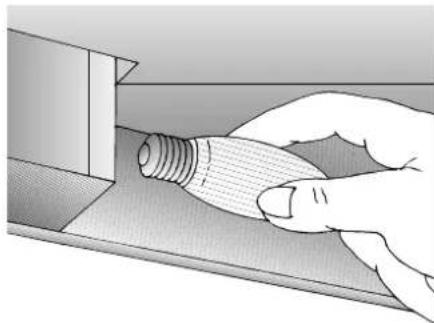

3. Cambiare l a lampadina (lampadina ad incandescenza commerciale comune con max. 40 Watt, attacco E 14).

1. Montare la cornice del filtro. □ Vedi filtro antigrasso.

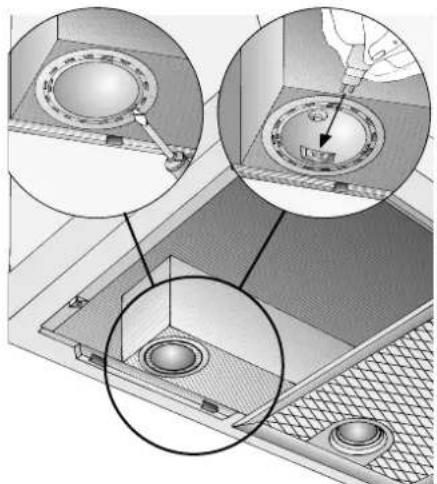

Lampadine alogene:

1. Spegnere la cappa aspirante e togliere completamente corrente alla cappa aspirante estraendo la spina di alimentazione o disinserendo il dispositivo di separazione previsto nell'impianto.
   ⚠️ Le lampadine alogene accese sisurriscaldano. Anche alcuni minuti dopo averle spente vi è pericolo di scottature.
2. Staccare l'anello della lampada con un cacciavite o s imile.
3. Sostituire l a lampadina alogena (lampadina alogena commerciale, 12 Volt, max. 20 Watt, attacco G4). Attenzione: portalampada, figura 5. Per afferrare l a lampadina usare u n panno pulito.

1. Inserire di nuovo l'anello della lampada.
2. Ripristinare l'alimentazione elettrica inserendo di nuovo la spina di alimentazione o il fusibile.

Avvertenza: se l'illuminazione non funzionasse controllare s e l lampadine sono inserite correttamente.

Guasti

Avvertenze importanti

In caso di eventuali chiarimenti o diguasti, rivolgersi al servizio assistenza clienti. (Vedi elenco dei centri di assistenza).

In caso di chiamata, indicare i dati seguenti:

E-Nr.

F

D

Riportare n ello specchietto qui sopra questi dati. Essi si trovano nella targhetta d'identificazione, dopo avere tolto la griglia del filtro, nel vano interno della cappa aspirante.

⚠️Gli apparecchi dismessi n on sono rifiuti senza valore.

Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.

Rendere i nservibile l'apparecchio dismesso prima di rottamarlo.

⚠ L'imballaggio ha protetto il Vostro nuovo apparecchio nel trasporto fino a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, s maltendo l'imballaggio in modo ecologicamente corretto.

Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.

⚠ La cappa aspirante può essere utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria.

⚠ Montare la c appa aspirante sempre centrata sopra il piano di cottura.

⚠️Distanza minima fra fornelli elettrici e bordo inferiore della cappa aspirante: 650 mm.

⚠ Sopra ad un focolare per combustibili solidi, dal quale può derivare un p ericolo d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile es e con tem por a me vengono osservate le pertinenti norme nazionali.

Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.

⚠ Quanto minore è l a distanza tra la cappa aspirante ed ifornelli, tanto maggiore è l a possibilità che nella parte inferiore d'ella cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.

Avvertenze supplementari per apparecchi di cottura a g as:

⚠️ Nel montaggio dei fornelli a g as devono essere o sservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).
⚠️É indispensabile osservare l en orme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli apparecchi a gas.
⚠️É consentito il montaggio della cappa aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 50 mm.

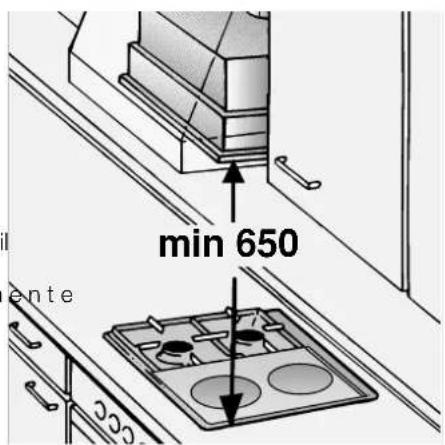

⚠️Distanza minima per fornelli a g as fra bordo superiore d'ella griglia d'appoggio pentole e bordo inferiore della cappa aspirante: 650 mm.

min 650 ente

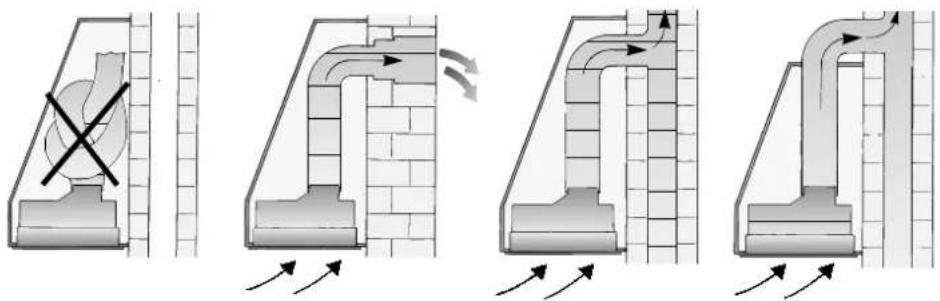

Funzionamento a s carico d'aria

L'aria di scarico viene condotta verso l'alto, attraverso un pozzo di ventilazione, oppure direttamente all'aperto, attraverso la parete esterna.

È vietato immettere l'aria di scarico in un camino per il fumo o i n u n camino per gas di scarico funzionanti, oppureinun pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.

Nel caso di scarico dell'aria in camini per fumo o in camini per i gas di scarico non funzionanti, è n eccessario ottenere

l'autorizzazione dell'autorità competente.

Per il funzionamento a s carico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni

dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone,

scaldacqua a flusso continuo, scaldabagni) è n eccessario provvedere a d u na

sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

Ciò è possibile quando l'aria per la combustione può continuare a d'affluire attraverso aperture non chiudibili, p. es in porte, finestre, cassette murali di alimentazione/scarico d'aria, oppure per mezzo di altri provvedimenti tecnici, come interdizione reciproca e simili.

Un cassetta murale di alimentazione/scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina gas.

Per lo scarico dell'aria devono essere osservate le norme ufficiali.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con filtro a carbone attivo -, quest'uso è consentito senza limitazioni.

Se l'aria di scarico viene condotta attraverso la parete esterna, si dovrebbe utilizzare u na cassetta murale telescopica.

Collegamento tra la cappa aspirante e cassetta murale telescopica:

Mediante un tubo di scarico flessibile, o un tubo di scarico rigido.

In caso di funzionamento a s carico d'aria, nella cappa aspirante dovrebbe essere installata una valvola antiriflusso, qualora questa non sia già disponibile nel tubo di scarico aria, oppure n'ella cassetta murale. Se all'apparecchio non è a cclusa una valvola antiriflusso, può essere a cquistata tramite il commercio specializzato, (vedi accessori speciali all'ultima pagina).

Montaggio della valvola antiriflusso

□ Innestare i due perni della valvola antiriflusso nei fori nel manicotto dell'aria oppure a ll'uscita dell'aria.

⚠ Prima del montaggio, fare a ttenzione che la scritta stampata, oppure a r ilievo, sia rivolta verso l'esterno.

Rendimento ottimale della cappa aspirante:

□ Tubo di aspirazione breve, liscio.
□ Possibilmente pochi gomiti di tubo.
☐ Diametro del tubo possibilmente grande (meglio 150 mm ∅) e gomiti a curva larga. ∅)
□ Tubi tondi:

Consigliamo

Versione ad un motore: diametro i nterno min. 120 mm.

Versione a due motori: diametro i nterno min. 150 mm.

☐ I canali piatti devono avere una sezione trasversale interna equivalente a quella dei tubi tondi da 120/150 mm 120 mm ∅ ca. 113 ^2 cm 150 mm ∅ ca. 177 ^2 cm
Se i diametri dei tubi sono differenti: ermetizzare i raccordi con nastro di tenuta
□ Nel funzionamento a s carico d'aria provvedere a d u na sufficiente alimentazione di aria.

Attacco del tubo

Cappa aspirante con uscita aria φ 120 mm:

Tubo di aspirazione ∅ 100 mm

Inserire il manicotto di riduzione (vedi accessori speciali all'ultima pagina) sul manicotto dell'aria e fissare ad esso il tubo di scarico dell'aria.

Tubo di aspirazione ∅ 120 mm

☐ Fissare il tubo di scarico aria direttamente sul manicotto.

Cappe aspiranti con uscita dell'aria ∅ 150 mm:

Tubo di aspirazione ∅ 120 mm

☐ Fissare il manicotto di riduzione (vedi accessori speciali all'ultima pagina) all'uscita dell'aria.
☐ Fissare il tubo di aspirazione sul manicotto di riduzione.
Tubo di aspirazione ∅ 150 mm
□ Avvitare il manicotto dell'aria direttamente all'uscita dell'aria.
⚠ Se è s tata montata una valvola antirif-lusso, controllare il regolare funzionamento.

Cappe aspiranti con uscita dell'aria rett-angolare:

□ Avvitare il manicotto dell'aria a corredo sull'uscita dell'aria.

Funzionamento a ricircolo d'aria

L'aria, depurata da un filtro a carbone attivo supplementare, viene di nuovo immessa nell'ambiente.
Nel funzionamento a ricircolo d'aria, l'apertura di uscita dell'aria deve essere protetta con una griglia (vedi accessori speciali all'ultima pagina) per evitare pericoli meccanici o elettrici.

È a autorizzato l'allacciamento della cappa aspirante solo ad una presa con contatto di terra installata a norma. Installare la presa con contatto di terra possibilmente vicino all'apparecchio ed in posizione accessibile. Se la presa con contatto di terra dopo il montaggio della cappa aspirante non è più accessibile, nell'impianto deve essere previsto un dispositivo di separazione. Dispositivi di separazione autorizzati sono gli interruttori con un'apertura tra i contatti superiorea 3 m m e separazione su tutti i poli. Rientrano tra questi gli interruttori automatici ed i relè

In caso di riparazioni, togliere c ompleta- mente tensione all'apparecchio.

Le riparazioni devono essere e seguite solo da personale specializzato.

⚠ Se il cavo di allacciamento di questo apparecchio viene danneggiato, al fine di evitare pericoli, deve essere sostituito dal produttore dell'apparecchio, dal suo servizio assistenza clienti o d a personale similmente qualificato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli considerevoli per l'utilizzatore.

Lunghezza del cavo di alimentazione: 1,20 m.

Dati elettrici:

I dati elettrici sono riportati sulla targhetta d'identificazione, leggibile dopo rimozione della cornice del filtro, nell'interno dell'apparecchio.

⚠️ Non introdurre le mani nell'uscita dell'aria.

Questo apparecchio è conforme alle norme per la soppressione dei radiodisturbi CEE.

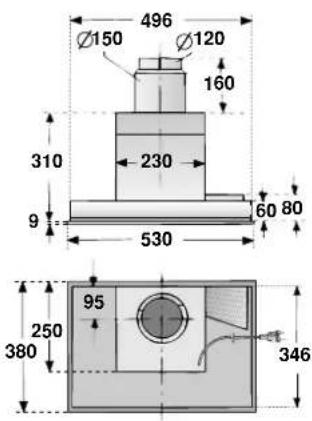

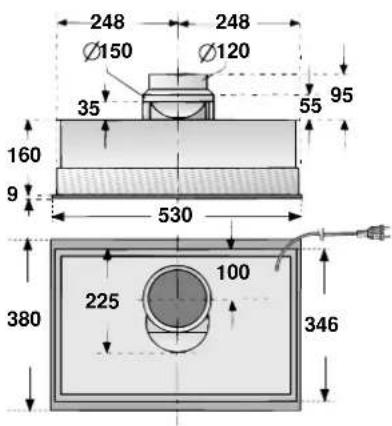

La cappa aspirante è p articolarmente ido- Cappa aspirante con regolatore a cursore, nea per l'installazione in camini e cappe di larghezza 53 cm, ad 1 e 2 motori: raccolta fumi.

Per l'ottimale efficacia di aspirazione (molto importante nelle soluzioni ad isola di cottura)

- Installare I a c appa aspirante nell'interno delle strutture, quanto più in alto possibile.

Le strutture d'installazione devono coprire possibilmente tutta la superficie di cottura.

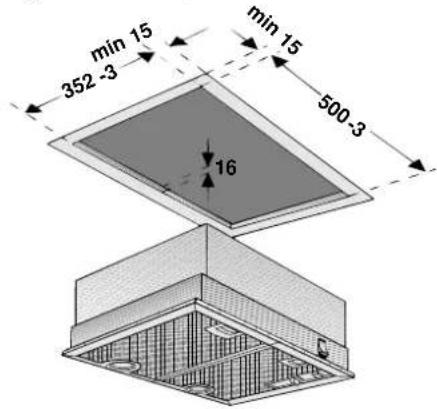

Per l'installazione, a seconda della versione, devono essere praticate le aperture seguenti:

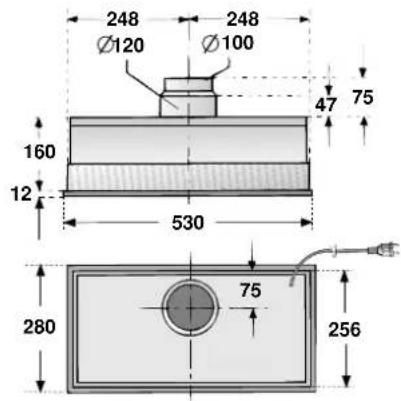

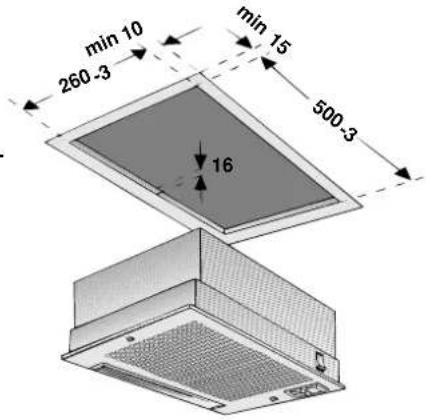

Cappa aspirante con interruttore a bilanciere, larghezza 53 cm, ad 1 motore:

min 10 260 -3 min 15 500 -3 16

248 Ø120 248 Ø100 47 75 160 12 530 280 75 256

min 15 352 -3 min 15 500 -3 16

248 Ø150 248 Ø120 35 55 95 160 9 530 380 225 100 346

496 Ø150 Ø120 160 310 230 60 80 9 530 250 95 380 346

Montaggio

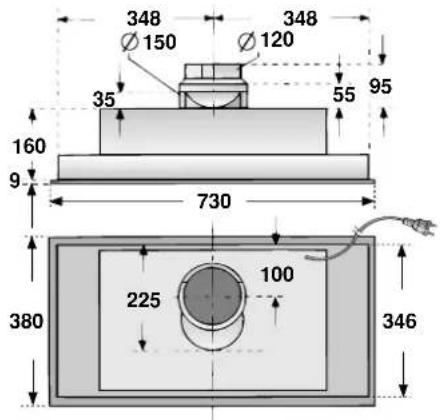

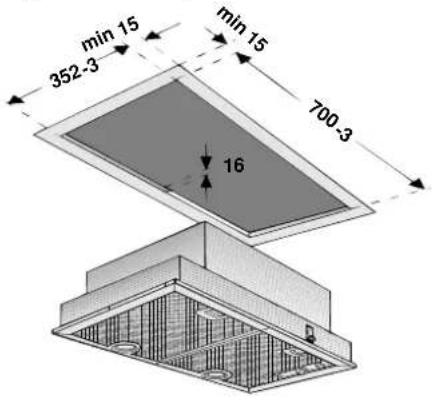

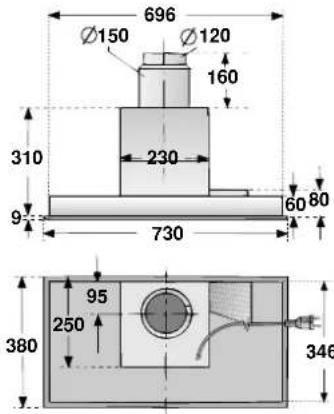

Cappa aspirante con regolatore a cursore, larghezza 73 cm, ad 1 e 2 m otori:

min 15 352-3 min 15 700-3 16

348 Ø 150 348 Ø 120 35 55 95 160 9 730 225 100 380 346

696 Ø150 Ø120 160 310 230 60 80 9 730 95 250 380 346

1. Rimuovere la griglia del filtro (vedi istruzioni per l'uso).
2. Eseguire il collegamento elettrico.
3. Spingere la cappa aspirante verso l'alto nell'apertura d'installazione, finché i dispositivi ausiliari di montaggio avanti e dietro n on s'innestano.

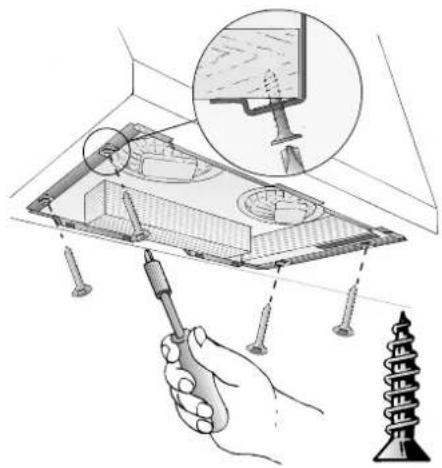

4. Avvitare la cappa aspirante.

1. Applicare la griglia del filtro e bloccarla (vedi istruzioni per l'uso)

Pesso in kg:

Versione	Larghezza	Scarico aria	Ricircolo aria
1 motore intermuttore a bilanciere	53 cm	5,0 6	3
1 motore regolatore a cursore	53 cm	9,5	10,7
1 motore regolatore a cursore	73 cm	10,3 1	11,6
2 motore regolatore a cursore	53 cm	8,3	9,5
2 motore regolatore a cursore	73 cm	8,7	9,9

Con riserva di modifiche costruttive nel quadro d'ell'evoluzione tecnica

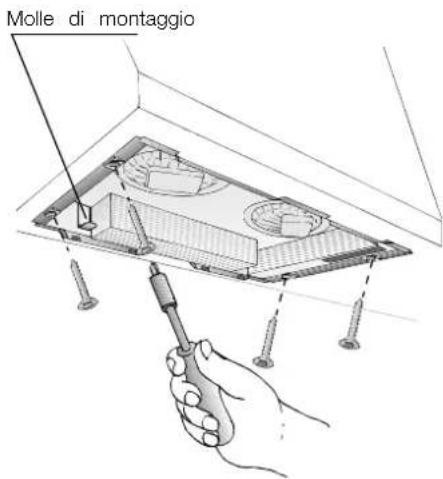

Smontaggio

1. Svitare leviti
2. Mantenere d a s otto la cappa aspirante, tirare avanti e dietro le molle di montaggio.

Molle di montaggio

1. Estrarre la cappa aspirante verso il basso.
