Appareil usagé Les appareils usagés contiennent souvent des maté-riaux précieux. Il faut donc apporter l'appareil usa-gé au revendeur ou à un centre de recyclage pour la revalorisation. Pour connaître les possibilités d'élimination actuelles, renseignez-vous auprès du revendeur ou de la mairie. Elimination des filtres et des sacs Les filtres et les sacs ont été fabriqués avec des matériaux compatibles avec l'environnement. Ils peuvent être éliminés avec les ordures ménagères ordinaires, à condition qu'ils ne contiennent aucune substance prohibée. Indications concernant le label énergé- tique Cet aspirateur avec tube primaire est destiné à un usa-ge général. Pour atteindre l'efficacité énergétique et la classe de nettoyage déclarées sur des tapis, veuillez utiliser la brosse universelle adaptable au type de sol. Pour atteindre l'efficacité énergétique et la classe de performance de nettoyage déclarées sur des sols durs avec des joints et des rainures, veuillez utiliser la brosse pour sols durs livrée avec l'appareil sans la couronne de soies clipsable.Les calculs sont basés sur le Règlement délégué (UE) N. 665/2013 de la Commission du 3 mai 2013 visant à compléter la Directive 2010/30/EU. Tous les procédés décrits plus en détail dans cette notice ont été exécu-tés sur la base de la norme EN 60312-1:2017*.*Étant donné que le test de durée de vie du moteur a été effectué avec un bac à poussières vide, la durée de vie du moteur indiquée pour le test avec un bac à poussières à moitié plein doit être augmentée de 10%.8 sensoriali o mentali nonché da persone prive di sufficien- te esperienza e/o conoscen- za dello stesso se sorvegliate o istruite in merito all'utilizzo sicuro dell'apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambi- ni senza la supervisione di un adulto. Si raccomanda di tenere i sacchetti di plastica e la plas- tica da imballaggio fuori dalla portata dei bambini e di pro- vvedere al loro smaltimento. >= Pericolodi soffocamento! Uso conforme Collegare e azionare l'aspirapolvere esclusivamente come indicato sulla targhetta. Non utilizzare mai l'aspirapolvere senza sacchetto fil- tro o contenitore raccoglisporco, filtro di protezione del motore e filtro d'igiene. >= L'apparecchio può danneggiarsi! Non aspirare mai con la bocchetta e il tubo dell'aspirapolvere in prossimità della testa. >= Pericolo di lesioni! Per la pulizia delle scale l'apparecchio deve trovarsi sempre più in basso rispetto a chi lo usa. Non utilizzare il cavo di alimentazione e il tubo flessibi- le per spostare/trasportare l'aspirapolvere. Qualora il collegamento alla rete del presente appa- recchio fosse danneggiato, deve essere sostituito dal produttore o dal suo servizio di assistenza tecnica o da un addetto qualificato al fine di evitare situazioni di pericolo. Se l'uso si prolunga oltre i 30 minuti, estrarre com- pletamente il cavo di collegamento alla rete elettrica. Per scollegare l'apparecchio dalla corrente elettrica, non tirare il cavo, bensì estrarre la spina. Non fare passare il cavo di alimentazione su spigoli vivi e non schiacciarlo. Durante il riavvolgimento automatico del cavo, presta- re attenzione a che la spina non vada a sbattere contro persone, parti del corpo, animali o oggetti. => guidare il cavo di collegamento alla rete elettrica con l'aiuto della spina. Prima di qualsiasi intervento sull’aspirapolvere, est- rarre la spina. Non utilizzare l'aspirapolvere se danneggiato. In caso di anomalia, estrarre la spina dalla presa. Per evitare eventuali lesioni, le riparazioni e le sostitu- zioni dei componenti dell’aspirapolvere devono esse- re effettuate esclusivamente dal servizio di assistenza tecnica autorizzato. Proteggere l'aspirapolvere dalle intemperie, dall'umidità e dalle sorgenti di calore. Non collocare mai sul filtro (sacchetto filtro, filtro di protezione del motore, filtro d'igiene, ecc.) sostanze infiammabili o contenenti alcol. L'aspirapolvere non è adatto all'uso nei cantieri. >= L'aspirazione di macerie può causare il danneg gia- mento dell'apparecchio. Spegnere l’apparecchio ed estrarre la spina quando non lo si usa. Gli apparecchi dismessi devono essere resi immedia- tamente inutilizzabili, per essere poi smaltiti in confor- mità alle normative vigenti in materia.

Attention : Ne pas utiliser de produits récurants, de nettoyants pour vitres ni de nettoyants universels. Ne jamais plonger l'aspirateur dans l'eau. Sous réserve de modifications techniques. Siamo lieti che Lei abbia scelto un aspirapolvere Bosch della serie GS70. Nelle presenti istruzioni per l'uso verranno illustra- ti diversi modelli GS70. È pertanto possibile che non tutte le caratteristiche dell'equipaggiamento e le fun- zioni qui descritte riguardino il modello da Lei scelto. Devono essere utilizzati esclusivamente gli accessori Bosch originali, pensati in modo specifico per il Suo aspirapolvere, al fine di garantire il miglior risultato di pulizia possibile. Conservare le istruzioni per l'uso. In caso di cessione dell'aspirapolvere a terzi, si raccomanda di consegnare anche le istruzioni per l'uso. Aprire le pagine con le figure! Descrizione dell'apparecchio 1 Spazzola commutabile per pavimenti con raccordo per accessori 2 Tubo telescopico con tasto di scorrimento e raccordo per accessori 3 Supporto per accessori 4 Tubo flessibile aspirante 5 Impugnatura 6 Corona (per il montaggio sulla spazzola per imbotti- ture) 7 Supporto di fissaggio laterale 8 Cavo di alimentazione 9 Contenitore raccoglisporco 10 Spazzola per imbottiture 11 Bocchetta per giunti 12 Tasto di pulizia del filtro "Clean"* 13 Indicatore di potenza 14 Tasto ON/OFF con regolatore elettronico della potenza di aspirazione 15 Coperchio 16 Maniglia di trasporto 17 Supporto di appoggio inferiore 18 Filtro a lamelle 19 Filtro per lanugine 20 Bocchetta per imbottiture professionale* 21 Bocchetta per giunti professionale* 22 Spazzola per pavimenti duri

• a seconda della specifica dotazione51

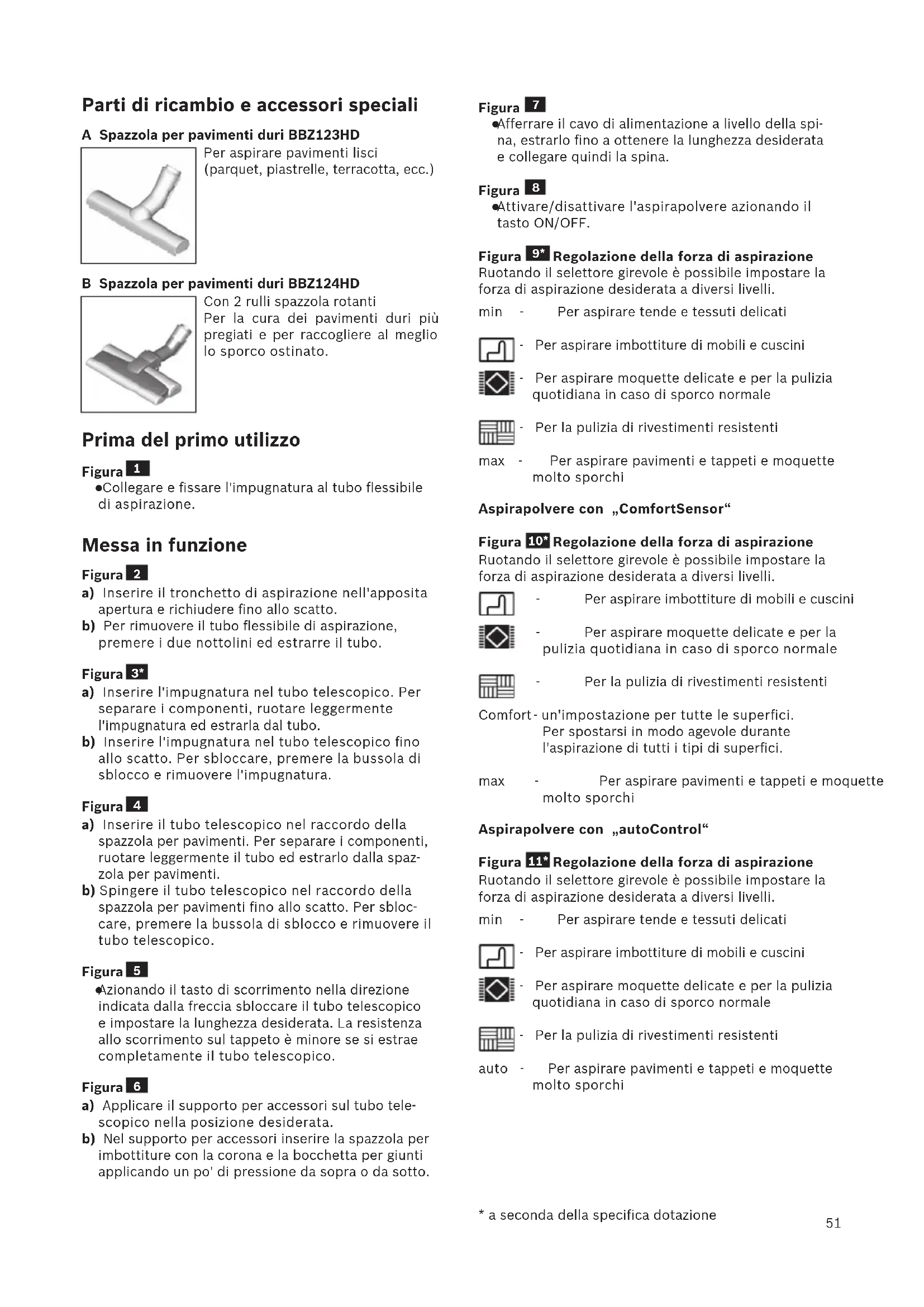

• a seconda della specifica dotazione Parti di ricambio e accessori speciali A Spazzola per pavimenti duri BBZ123HD Per aspirare pavimenti lisci (parquet, piastrelle, terracotta, ecc.) B Spazzola per pavimenti duri BBZ124HD

Con 2 rulli spazzola rotanti Per la cura dei pavimenti duri più pregiati e per raccogliere al meglio lo sporco ostinato. Prima del primo utilizzo Figura

Collegare e fissare l'impugnatura al tubo flessibile di aspirazione. Messa in funzione Figura

a) Inserire il tronchetto di aspirazione nell'apposita apertura e richiudere fino allo scatto. b) Per rimuovere il tubo flessibile di aspirazione, premere i due nottolini ed estrarre il tubo. Figura

a) Inserire l'impugnatura nel tubo telescopico. Per separare i componenti, ruotare leggermente l'impugnatura ed estrarla dal tubo. b) Inserire l'impugnatura nel tubo telescopico fino allo scatto. Per sbloccare, premere la bussola di sblocco e rimuovere l'impugnatura. Figura

a) Inserire il tubo telescopico nel raccordo della spazzola per pavimenti. Per separare i componenti, ruotare leggermente il tubo ed estrarlo dalla spaz- zola per pavimenti. b) Spingere il tubo telescopico nel raccordo della spazzola per pavimenti fino allo scatto. Per sbloc- care, premere la bussola di sblocco e rimuovere il tubo telescopico. Figura

Azionando il tasto di scorrimento nella direzione indicata dalla freccia sbloccare il tubo telescopico e impostare la lunghezza desiderata. La resistenza allo scorrimento sul tappeto è minore se si estrae completamente il tubo telescopico. Figura

a) Applicare il supporto per accessori sul tubo tele- scopico nella posizione desiderata. b) Nel supporto per accessori inserire la spazzola per imbottiture con la corona e la bocchetta per giunti applicando un po' di pressione da sopra o da sotto. Figura

Afferrare il cavo di alimentazione a livello della spi- na, estrarlo fino a ottenere la lunghezza desiderata e collegare quindi la spina. Figura

Attivare/disattivare l'aspirapolvere azionando il tasto ON/OFF. Figura

Regolazione della forza di aspirazione Ruotando il selettore girevole è possibile impostare la forza di aspirazione desiderata a diversi livelli. min - Per aspirare tende e tessuti delicati - Per aspirare imbottiture di mobili e cuscini - Per aspirare moquette delicate e per la pulizia quotidiana in caso di sporco normale - Per la pulizia di rivestimenti resistenti max - Per aspirare pavimenti e tappeti e moquette molto sporchi Aspirapolvere con „ComfortSensor“ Figura 10* Regolazione della forza di aspirazione Ruotando il selettore girevole è possibile impostare la forza di aspirazione desiderata a diversi livelli. - Per aspirare imbottiture di mobili e cuscini - Per aspirare moquette delicate e per la pulizia quotidiana in caso di sporco normale - Per la pulizia di rivestimenti resistenti Comfort - un'impostazione per tutte le superfici. Per spostarsi in modo agevole durante l'aspirazione di tutti i tipi di superfici. max - Per aspirare pavimenti e tappeti e moquette molto sporchi Aspirapolvere con „autoControl“ Figura 11* Regolazione della forza di aspirazione Ruotando il selettore girevole è possibile impostare la forza di aspirazione desiderata a diversi livelli. min - Per aspirare tende e tessuti delicati - Per aspirare imbottiture di mobili e cuscini - Per aspirare moquette delicate e per la pulizia quotidiana in caso di sporco normale - Per la pulizia di rivestimenti resistenti auto - Per aspirare pavimenti e tappeti e moquette molto sporchi52

• a seconda della specifica dotazione Aspirazione

Attenzione Le spazzole per pavimenti sono soggette a forte usu- ra in base alle caratteristiche del pavimento duro (come piastrelle grezze, in cotto). È quindi impor- tante controllare a intervalli regolari la base della spazzola. Basi usurate o con spigoli vivi possono danneggiare i pavimenti più delicati, come il parquet e il linoleum. Il produttore non è responsabile di eventuali danni causati da spazzole usurate. Figura

Regolazione della spazzola per pavimenti commutabile: Tappeti e moquette => Pavimenti duri/parquet => Quando vengono aspirate particelle più grosse, assi- curarsi che esse siano aspirate in successione e con cura per evitare che si occluda il canale di aspirazione della spazzola. Eventualmente sollevare la bocchetta per poter aspira- re meglio lo sporco. Aspirazione con accessori aggiuntivi Figura 13* Applicare le spazzole al tubo di aspirazione o all'impugnatura, in funzione delle proprie esigenze: a) La bocchetta per giunti permette di aspirare fessu- re, angoli, ecc. b) La bocchetta per imbottiture permette di aspirare imbottiture di mobili, tende, ecc. c) La bocchetta per imbottiture con corona permette di pulire infissi, mobili, profili, ecc. Dopo l'uso riporre nuovamente la bocchetta per giunti e la bocchetta per imbottiture nel supporto per accessori. d) Bocchetta per giunti professionale La bocchetta per giunti extra lunga è ideale per la pulizia di giunti, angoli e spazi stretti, per esempio in auto, ecc. e) Bocchetta per imbottiture professionale Per pulire a fondo e con facilità mobili imbottiti, ten- de, ecc. Per pulire la bocchetta per imbottiture professiona- le è sufficiente aspirarla con l'impugnatura. f) Spazzola per pavimenti duri - con setole innestate: per la pulizia efficace e allo stesso tempo delicata di rivestimenti di pavimenti duri (piastrelle, par- quet, ecc.) - senza setole: per eliminare lo sporco da scanalature e fughe

È possibile rimuovere le setole premendo entrambi i bloccaggi nella direzione indicata dalla freccia. Figura

Per brevi pause di inutilizzo, è possibile utilizzare il supporto riponifacile sul lato dell'apparecchio.

Dopo aver disattivato l'apparecchio, inserire il gancio della spazzola per pavimenti nell'apposito supporto di fissaggio. Figura

Per la pulizia delle scale l'apparecchio deve essere posizionato in basso all'inizio della scala. Se cio non dovesse bastare, l'apparecchio puo essere spostato afferrandolo in corrispondenza della maniglia di tras- porto. Dopo la pulizia Figura

Disattivare l'apparecchio.

Tirare brevemente il cavo di alimentazione e rilasci- arlo. (In questo modo il cavo si riavvolge automati- camente). Figura

Azionando il tasto di scorrimento nella direzione in- dicata dalla freccia, sbloccare il tubo telescopico e congiungere. Figura

Se si desidera riporre l'apparecchio, è possibile uti- lizzare il supporto riponifacile posto sul lato inferiore dell'apparecchio. a) Raddrizzare l'apparecchio afferrandolo per l'impugnatura. b) Inserire il gancio della spazzola per pavimenti nel supporto di appoggio. Svuotamento del contenitore raccoglisporco Figura

Per ottenere buoni risultati, si consiglia di svuotare il contenitore raccoglisporco dopo ogni utilizzo o, al più tardi, quando la polvere o lo sporco si sono depositati sul filtro per lanugine o ancora quando la polvere ha raggiunto il livello indicato dall'apposito segno nel contenitore raccoglisporco. Svuotando il contenitore raccoglisporco controllare anche sempre il grado di sporco del filtro per lanugine e se necessario pulirlo seguendo le istruzioni "Pulizia del filtro per lanugine". Figura

a) Aprire il coperchio dell'apparecchio tirando la linguetta di chiusura. b) Estrarre dall'apparecchio il contenitore raccog- lisporco servendosi dell'impugnatura. Figura

a) Sbloccare l'unità filtro del contenitore raccog- lisporco premendo il tasto di sblocco. b) Estrarre l'unità filtro dal contenitore raccoglisporco e svuotarlo. Figura

a) Montare l'unità filtro nel contenitore raccoglisporco accertandosi che venga inserita correttamente. La freccia sul coperchio del filtro deve essere nel senso della linguetta di chiusura b) Spingere il coperchio del contenitore fino allo scatto.53 c) Nel rimontare il contenitore raccoglisporco nell'apparecchio accertarsi che venga inserito cor- rettamente. Chiudere il coperchio dell'apparecchio fino allo scatto della linguetta di chiusura.

Attenzione Se si nota una resistenza nel chiudere il coperchio, controllare l'integrità del filtro e il corretto alloggia- mento dello stesso e del contenitore raccog- lisporco. Manutenzione del filtro Pulizia del filtro a lamelle L'apparecchio è dotato della funzione "Sensor Control". Figura 23* + Figura 25*

Questa funzione controlla costantemente se l'aspirapolvere raggiunge il livello di potenza ottimale. L'indicatore segnala se è necessario pulire il filtro a lamelle per ottenere di nuovo il suo livello di prestazi- one ottimale. Aspirapolvere con funzione "RotationClean“ Figura 23* L'indicatore è blu quando l'apparecchio lavora a livello di prestazione ottimale. Se l'indicatore lampeggia rosso, il filtro a lamelle deve essere pulito. L'apparecchio viene regolato automaticamente sul livello di potenza minimo. Figura 24*

Spegnere l'apparecchio prima di procedere alla pulizia del filtro a lamelle.

Attenzione: è possibile pulire il filtro solo ad appa- recchio spento.

Aprire il coperchio dell'apparecchio tirando la linguetta di chiusura.

Per pulire il filtro a lamelle ruotare almeno tre volte la manopola di 180°. È possibile eseguire la pulizia del filtro anche a livello di aspirazione ridotto, se l'indicatore non è acceso. Si consiglia la pulizia del filtro a lamelle prima di svuotare il contenitore raccoglisporco. Va effettuata comunque al più tardi quando si accende l'indicatore "Sensor Control“. Se, nonostante la pulizia del filtro a lamelle, l'indicatore dovesse ancora lampeggiare 3 volte di seguito a brevi intervalli, si tratta probabilmente del filtro per lanugine sporco o di un'occlusione. In questo caso l'apparecchio viene impostato automaticamente sul livello di presta- zione più basso e l'indicatore si accende a luce fissa rossa.

Spegnere l'apparecchio, svuotare il contenitore raccoglisporco e pulire il filtro per lanugine procedendo come descritto nelle istruzioni "Pulizia del filtro per lanugine". Figura

• a seconda della specifica dotazione Aspirapolvere con funzione "SelfClean" Figura 25* L'indicatore è blu quando l'apparecchio lavora a livello di prestazione ottimale. Non appena l'indicatore diventa rosso, l'apparecchio si spegne automaticamente. La pulizia del filtro viene attivata ed eseguita dal motore per la pulizia integrato. Nel caso in cui si dovesse pulire l'apparecchio per tre volte a brevi intervalli di tempo, la causa è da ricercarsi nel filtro per lanugine sporco o in un'occlusione. In questo caso l'apparecchio viene impostato automati- camente sul livello di potenza più basso e l'indicatore diventa rosso.

Spegnere l'apparecchio, svuotare il contenitore raccoglisporco e pulire il filtro per lanugine procedendo come descritto nelle istruzioni "Pulizia del filtro per lanugine". Figura

Figura 26* Se necessario è anche possibile attivare manualmente il processo di pulizia premendo il tasto di pulizia del filtro "Clean" ad apparecchio acceso. È possibile eseguire la pulizia del filtro anche a livello di aspirazione ridotto, se l'indicatore non è acceso. Si consiglia la pulizia del filtro a lamelle prima di svuotare il contenitore raccoglisporco. Pulizia del filtro a lamelle Figura

In caso di sporco resistente, è possibile procedere alla pulizia del filtro a lamelle scuotendolo e battendolo leggermente.

Scuotere e battere leggermente il filtro sopra un cesto della spazzatura. Lo sporco fuoriesce dal filtro e cade verso il basso. Pulizia del filtro per lanugine Sarebbe opportuno pulire il filtro per lanugine a inter- valli di tempo regolari, in modo da garantire la prestazi- one ottimale dell'aspirapolvere. Figura

Aprire il coperchio dell'apparecchio ed estrarre il contenitore raccoglisporco dall'apparecchio. Figura

a) Estrarre l'unità filtro dal contenitore raccog- lisporco. b) Di norma è sufficiente, quando si svuota il conteni- tore raccoglisporco, scuotere leggermente l'intera unità filtro oppure dare lievi colpi in modo da fare fuoriuscire le particelle di sporco. Nel caso ciò non dovesse essere sufficiente, utiliz- zare un panno asciutto per rimuovere le particelle di sporco dal filtro per lanugine. Avvertenze per la pulizia Prima di pulire l'aspirapolvere, è necessario disattivar- lo e staccare la spina. L'aspirapolvere e gli accessori in materiale plastico possono essere puliti con un norma- le detergente per plastica.
