MANUALE UTENTE X1 S SE Electronics

Vorremmo ringraziarti di cuore per aver scelto questo microfono sE! Questo manuale contiene alcune importanti istruzioni per impostare e utilizzare il tuo nuovo apparecchio. Si prega di spendere qualche minuto per leggere le istruzioni qui di seguito con attenzione. Ci auguriamo che ti piacerà utilizzare questo prodotto tanto quanto ci siamo divertiti noi a progettarlo e a costruirlo.

Sinceramente,

II Team sE

Breve descrizione

sE X1 S è un microfono a condensatore di alta qualità destinato ad una vasta gamma di applicazioni in studio, dalla voce alle percussioni e agli strumenti acustici per esempio. Grazie al progetto custom della della capsula da 1" assembata a mano, X1 S offre qualità sonora cristallina e una risposta in frequenza uniforme e ben equilibrata.

L'elettronica accuratamente scelta con componenti a bassissimo rumore, insieme al pad di attenuazion, permettono al microfono di sopportare al meglio anche alti livelli di pressione sonora (SPL) per una gamma dinamica davvero elevata. Il filtrolow cut a due posizioni aiuta ad eliminare i rumori indesiderati come il calpestioe possono anche compensare un eccesso di basse frequenze causate dall'effetto prossimità. In questo modo X1 S diventa ottimo anche in applicazioni di riprese ravvicinate di strumenti acustici e non comecabinet per chiatarra elettrica, ottoni e tamburi.

La robusta scocca in metallo e gli alti standard costruttivi lo rendono affidabile anche on the road, sui palchi in situazioni live e in ogni condizione di utilizzo.

Contenuto della confezione

La confezione dovrebbe contenere i seguenti elementi, se qualcosa dovesse mancare si prega di contattare il rivenditore dove è stato fatto l'aquisto:

• microfono X1 S
• adattatore per asta microfonica
• adattatore per aste ad attacco piccolo

Controlli

X1 Sdispone di un PAD switch per attenuazione e uno per il filtro low cut.

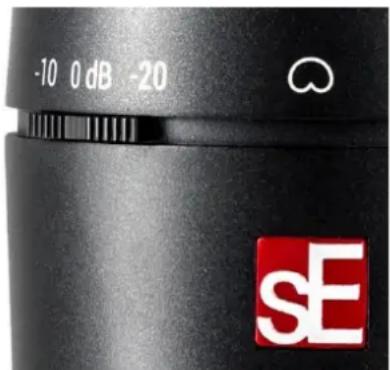

SwitchAttenuazione

Lo switch per l'Attenuazione è posizionato nella parte frontale a sinistra del microfono. Una volta attivato, il segnale in ingresso viene attenuato di 10 o di 20 dBin modo che si possano riprendere sorgenti ad elevata pressione sonora o a distanza molto ravvicinata, senza distorsione.

L'utilizzo dello switch inoltre riduce la possibilità di saturare gli stadi di ingresso delle interfacce audio, dei mixer e dei preamplificatori microfonici.

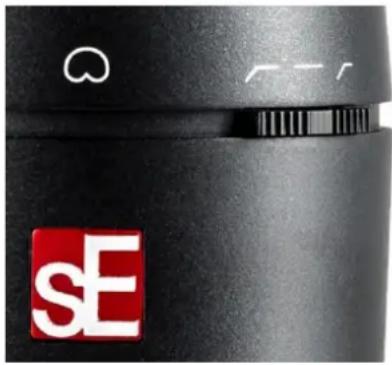

Interruttore Filtro Passa Alto

Lo SwitchLow-Cut è posizionato nella parte frontale a destra del microfono ed inserisce un filtro passa alto a 80Hz (nella posizione di sinistra) o 160Hz (nella posizione di destra). Nella posizione centrale il filtro è inattivo, per una risposta in frequenza lineare. Il soffio del vento, le vocali consonanti plosive, rumori dovuti al calpestio possono rovinare il segnale da registrare: attivando il filtro passa alto (low cut filter) vengono ridotti questo tipo di disturbi ed evitate distorsioni indesiderate. Inoltre, il filtro low cut è utile anche per minimizzare l'effetto prossimità quando si posiziona il microfono molto vicino alla sorgente..

Per funzionare nelle condizioni ideali il microfono necessita di essere alimentato tramite phantom power con tensione di 48 Volts come da specifiche IEC 61938.

Non collegate il microfono ad alimentatori diversi da una sorgente di alimentazione phantom (ingresso con phantom power o alimentatore esterno standard IEC phantom), utilizzando un cavo bilanciato cablato secondo IEC 268-12. Questo è l'unico modo per garantire un funzionamento sicuro e affidabile.

Sicurezza e manutenzione

Controllate sempre che il dispositivo al quale viene collegato il microfono risponda alle norme di sicurezza vigenti nel vostro paese e che sia dotato di una messa a terra.

Pulizia del microfono

Dopo ogni utilizzo, pulire il microfono con un panno morbido e asciutto e conservarlo in un astuccio adatto.

Caratteristiche tecniche

Capsula	Condensatore di fattura artigianale da 1"
Pattern polare	Cardioide
Intervallo di frequenze	20 – 20,000 Hz
Sensibilità	30 mV/Pa -30.5 dBV
Max. SPL (0.5% THD)	140 / 150 / 160 dB_SPL (0/10/20 dB Attenuation pad)
Livello di rumore equivalente	9 dB(A)
Range dinamico	131 / 141 / 151 dB (0/10/20 dB Attenuation pad)
Rapporto segnale rumore	85 dB(A)
Filtro Low cut	80 / 160Hz, 6 dB/Oct, selezionabile
Pad di attenuazione	10 / 20 dB, selezionabile
Alimentazione	48 Volts secondo IEC 61938
Impedenza	125 Ohms
Carico di impedenza consigliato	>1k Ohms
Consumo attuale	6 mA
Connessione	Connettore 3-pin maschio XLR
Dimensioni	Diametro: 58 mm (2.28 in.) Lunghezza 169 mm (6.65 in.)
Peso	440 g (15.52 oz.)

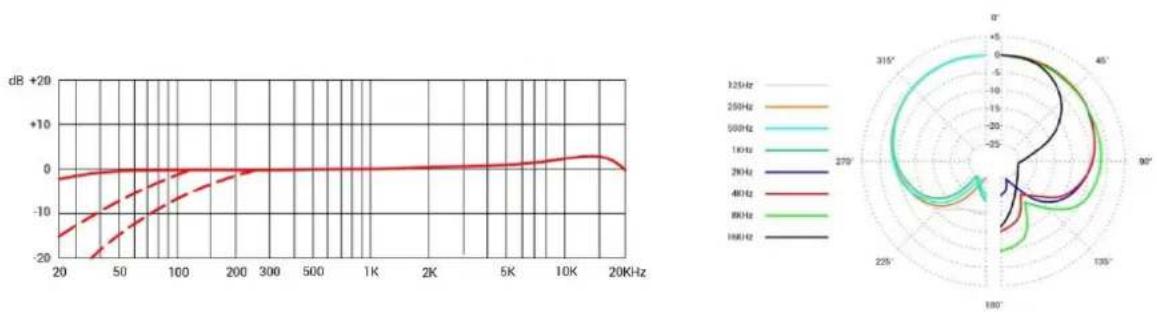

Risposta in frequenza Pattern Polare

Supporto

Nel caso in cui doveste riscontrare problemi o se avete domande riguardo al vostro prodotto sE, potete contattare il vostro rivenditore per un'assistenza immediata. Se è necessario un intervento tecnico più avanzato, sarà predisposto dal rivenditore. http://www.seelectronics.com/dealers

Se avete ancora problemi di qualsiasi tipo non esitate a contattarci direttamente: http://www.seelectronics.com/contact-us

Ricordatevi poi di registrare il vostro nuovo dispositivo per estendere la durata della garanzia a tre anni: http://www.seelectronics.com/registration

Contatti

Non esitate a contattarci:

sE Electronics International, Inc. www.seelectronics.com

PO Box 1049 [e-mail]

6 Beach Road

Tiburon, CA

94920 USA

I nostri distributori locali: http://www.seelectronics.com/contact-us

Questo prodotto è conforme a tutte le norme elencate nella dichiarazione di conformità. Contattateci per una copia gratuita della dichiarazione di conformità. Le specifiche sono soggette a modifiche senza preavviso.
