MANUALE UTENTE HG00962B POWERFIX

Indicazioni per I'uso e per la sicurezza

Einleitung . 6

Utilizzo determinato.. 21

Volume di spedizione. 21

Descrizione dei pezzi.. 21

Dati tecnici.. 21

Misure di sicurezza. 22

Istruzioni per la sicurezza di batterie /

Prima della messa in funzione......Pagina 24

Inserite/sostituitelepile.. 24

Messa in funzione. 24

Rimuovere I'errore.. 25

Manutenzione e cura. 26

Smaltimento.. 26

Garanzia 27

Introduzione

Congratulazioni per l'acquisto del vostro nuovo prodotto. Avete optato per un prodotto di alta qualità. Le istruzioni d'uso sono parte integrante di

questo prodotto. Esse contengono importanti avvertenze sulla sicurezza, l'impiego e lo smaltimento. Prima dell'utilizzo del prodotto, prendere conoscenza di tutte le istruzioni d'uso e delle avvertenze di sicurezza. Utilizzato il prodotto solo come descririto e per i campi di applicazione indicati. Consegnare tutte le documentazioni su quello prodotto quando vieneceduto a terzi.

Utilizzo determinato

Solo per uso privato.

Non è adatto per l'uso professionale.

Volume di spedizione

1x goniometro

1x batteria

1x Istruzioni per l'uso

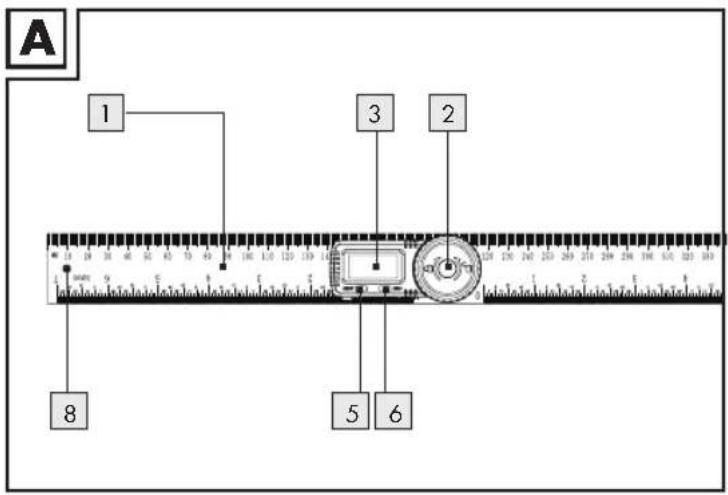

- Descrizione dei peszhi

1 Righello di misurazione
Manopola di blocco
3 Display LCD
4 Pulsante vano batterie
5 Pulsante ON/OFF
6 Pulsante ZERO
7 Alloggiamento batterie
8 Foro di attacco

Dati tecnici

Unità di misura: gradi (°)

Ambito di misurazione: 0 - 360°

Risoluzione: 0,1^

Precisione: ± 0,3^

Sistema di misurazione: lineare, alla contatto

Sistema di misurazione CAP

Display: display LCD

Temperatura di esercizio: +5^ + + 40^

Influsso per via

dell'umidità ambiente: entro 0% a 80%

umidità ambiente relativa irreviente

Pile:3V

• (Corrente continua)

CR2032 (comprese nell'acquisto)

Misure di sicurezza

LEGGERE L'ISTRUZIONE D'USO PRIMA DELL'UTILIZZO! CONSERVARE PER BENE L'ISTRUZIONE D'USO!

ATTENZIONE! PERICOLO DI LESIONE!

IL PRODOTTO NON è ADATTO PER ANDARE IN MANO AI BAMBINI.
QUESTO PRODOTTO NON è UN GIOCATTLO! Questo prodotto non può essere usato dai bambini se non in presenzai di uomini.

PERICOLO DI VITA E D'INFORTUNI PER INFANTI E BAMBINI! Non lasciate mai i Vostri bambini inosservati con il materiale d'imballaggio.

• Persiste pericolodi soffocamento per via dei materiali d'imballaggio. I bambini sottovalutano spesso i pericoli. Tenete sempre lontano il prodotto alla portata dei bambini.

PERICOLO DI VITA! Le pile possono essere ingerite, il che può costituire pericolo di vita. Interpellate subito un medico, se è stata ingerita una pila.

Quest'apparecchio più essere utilizzato da bambini di età superioreagli 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte o da persona inesperte solo se supervisionate o preventivamente istruite sull'utilizzo in sicurezza del prodotto e solo se informate dei pericoli legati al prodotto stesso. Non lasciare che i bambini giochino con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite dai bambinienza supervisione.

Non sottoponee mai il prodotto a temperature elevate e all'umidità, altrimenti potrebbe danneggiarsi.

Non sottoporre il goniometro a sollecitazioni. Ciò potrebbe danneggiare il chip al suo interno.

Mantenere il goniometro asciutto e pulito. I liquidi potrebbero danneggiarlo.

Istruzioni per la sicurezza di Batterie/batterie ricaricabili

PERICOLO DI MORTE! Conservare le batterie/batterie ricaricabili fuori alla portata dei bambini. In caso di ingerimento accidentale, consultare immediatamente un medico.

PERICOLO DI ESPLOSIONE!

Non ricaricare mai batterie non ricaricabili.

Non cortocircuitare né après batterie/ batterie ricaricabili. Potrebbero verificarsi surriscaldamento, incendi o esplosioni.

Non gettare mai batterie/batterie ricaricabili nel fuoco o nell'acqua.
Non esercitare sollecitazioni meccaniche sulle batterie/batterie ricaricabili.

Rischio di perdite delle batterie

Evitare condizioni ambientali e temperature excessive, che possano influire sulle batterie/batterie ricaricabili, ad es.: caloriferi/luce diretta del sole.
Evitare il contatto diretto con la pelle, gli occhi e mucose membrane. In caso di contatto con l'acido della batteria, lavare abbondamente la zona interessata con molta acqua pulita e consultare immediatamente un medico.

DOSSARE GUANTI

PROTETTIVI! Batterie/batterie

ricaricabili esaurite o danneggiate

Possono provocare usioni al contatto con la pelle. Indossare idonei quanti protettivi per tutto il tempo se ciò dovesse verificarsi.

• Nel caso di una batteria che perde, rimuoverla immediatamente dal prodotto per prevenir danni.
  ■ Usare solo batterie/batterie ricaricabili dello stesso tipo. Non mischiare batterie/batterie ricaribili nuove e usate.
  Rimuovere le batterie/batterie ricaricabili se il prodotto non sare utilizzato per un lungo periodo.

Rischio di danni al prodotto

■ Usare solo il tipo di batterie/batterie ricaricabili specificato!
- Quando si insertisco, assicurarsi che la polarità sia corretta! Cio èindicato all'interno del vano batteria!
Pulire i contatti sulla batteria e nel vano batteria prima dell'insertimento!
Rimuovere immediamente dal prodotto le batterie/batterie ricaricabili esaurite.

- Prima della messa in funzione

- Inserite / sostituite le pile

Avvertenza: il symbolo di bassa tensione sul display LCD 3 indica una batteria scarica / in esaurimento.

Avvertenza: alla sostuzione della batteria, il display LCD 3 potrebbe restituire un erre. Rimuovere la batteria e inserirla nuovamente.

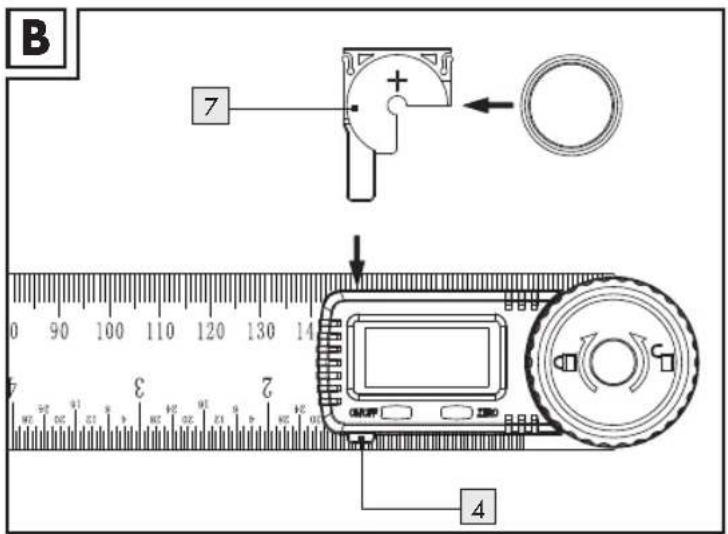

Premere il pulsante del vano batterie 4, quando estrarre l'alloggiamo Batterie 7 (vedere la Fig. B).
Rimuovere la vecchia batteria.
Inserire l'alloggiamento contenente la nuova batteria nell'apposto vano, osservando la giusta polarità (+e-). Assicurarsi che il terminale positivo sia rivolto verso l'esterno.
Inserire completeness l'alloggiamento batterie 7 (vedere la Fig. B).

- Messa in funzione

Premere il pulsante ON/OFF 5 per accendere il display LCD 3.
□ Allentare la manopola di blocco 2 ruotando in senso anti-orario.

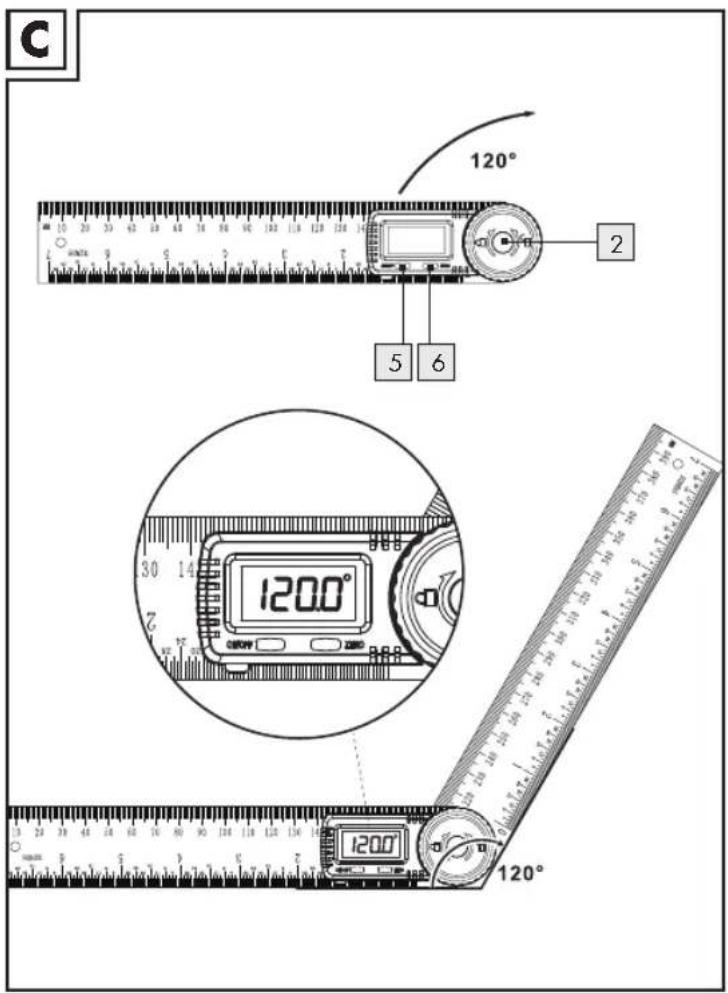

Posizione are su una superficie piano. Assicurarsi che ambo i righelli siano allineati alla superficie (vedere la Fig. C), quando premere il pulsante ZERO per impostare i dati sullo zero.
Ruotare il righello per misurare l'angolo. Nota: la manopola di blocco 2 poe essere strettacuna rotazione in senso orario, in modo da mantenere uno specifico angolo misurato.

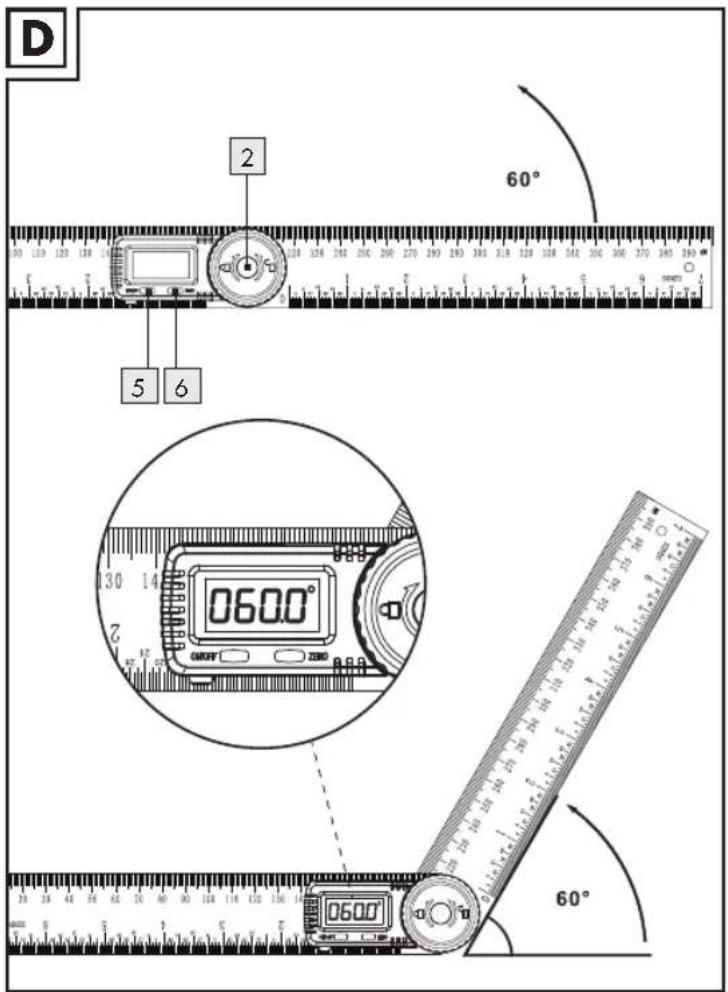

- É inoltre possibile apriere i 2 righelli a 180^ allineandoli alla superficie (vedere la Fig. D), quindi premere il pulsante ZERO 6 per impostare lo zero. Ruotare il righello per misurare l'angolo.

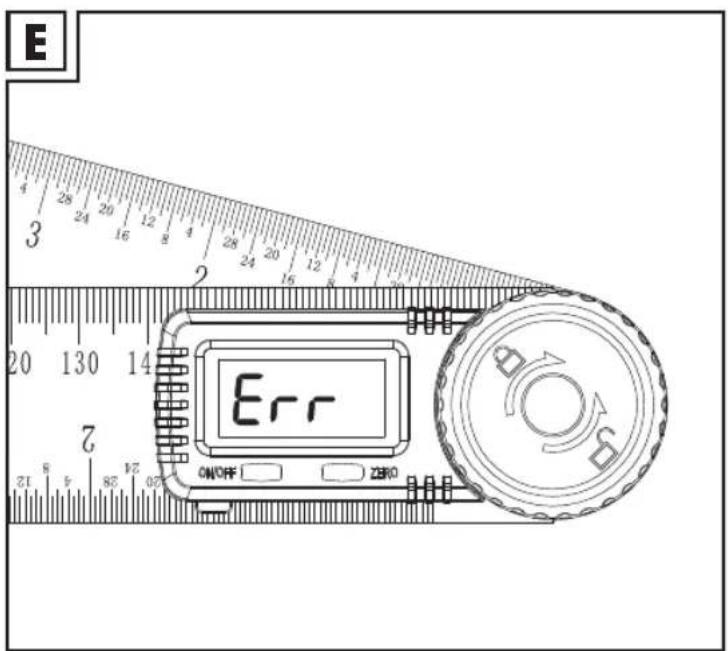

Avvertenza: il display mystra il messaggio "Err" quando lo strumento è capovolto a 360^ (vedere la Fig. E). Riportare lo strumento alla posizione originale e ripetere la misurazione.

Avvertenza: dopo ca. 4 minuti il display LCD 3 si spegne automaticamente da solo.

Rimuovere l'erreore

L'apparecchio contiene componenti elettronici sensibili. Per cui è possibile che venga disturbato da apparecchi radiotrasmittenti nelle vicinanze. Se compare un erre di indicazione sul display, rimuovere i dispositivi vicini al goniometro.

Scariche elettrostatiche posso n o portare a disturbi di funzionamento.

In caso di tali disturbi rimuovete per un breve tempo le pile e inserte nuovamente.

Errore Causa Aiuto
Simbolo "di bassa tensione" mostrato sul display LCD 3.	La tensione della pila è fatto i 2,7 V.	Sostituite lepile secondo il capitolo „inserimento/ sostituzione dellepile".
Il display LCD 3 non continua a misurare.	Collegamento errato.	Togliete lepile e reinse-ritele dopo 30 secondi.
Nessun'indicazione sul display LCD 3.	1. Il display LCD è spento. 2. Le pile non hanno un giusto contatto oppu-re sono state insertite nella posizione contraria. 3. La tensione della pila è fatto i 2,4 V.	1. Accendete il display LCD, premen-do il tasto ON/OFF 5. 2. Rimuovete lepile ed insertele secon-do la polarità ed il capitolo „inserimen-to/ sostituzione dellepile", in modo che tocchino tutti i contatti. 3. Sostituite lepile secondo il capitolo „inserimento/sosti-tuzione dellepile".

- Manutenzione e cura

Pulire il goniometro con un panno asciutto prima e dopo l'uso; non utilizzato mai benzina, solventi o detergenti.
Non immergere il goniometro in acqua. I liquidi potrebbero danneggiarlo.
Spagnere sempre il display LCD 3 in caso di inutilizzo del goniometro. Questo consente di allungare il tempo di vita della batteria.
Tenere lontano da corrente elettrica e penne elettriche, al fine di prevenir danni al chip.

Avvertenza: è possibile utilizzato il foro di attacco 8 per conservare il goniometro dopo l'uso o la pulizia.

Smaltimento

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il ricicchio. Il punto verde non si applica alla Germania.

Osservare l'identificazione dei materiali di imballaggio per lo smaltimento differenziato, i quali sono contrassegnati da abbreviazioni (a) e da numero (b) con il seguente significato: 1-7: plastiche / 20-22: carta e cartone / 80-98: materiali compositi.

Il prodotto e il materiale da imballaggio sono riciclabili. Smaltire separamente per un ottimale trattamento dei rifiuti. Il logo Triman è valido solamente per la Francia.

E' possibile informarsi circa le possibilità di smaltimento del prodotto usato presso l'amministrazione comunale o città.

Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici, ma provedere invece al suo corretto smaltimento. Presso l'amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di apertura.

Le batterie difettose o usate devono essere riciclate ai sensi della Direttiva 2006/66/CE e relative modifiche. Smaltire le batterie e / o l'apparecchio presso i punti di raccolta indicati.

Vi possono essere consequences negative per l'ambiente a seguito di uno smaltimento non corretto delle batterie!

Le batterie non devono essere smaltite nella spazzatura domestica. Esse possono contentere metalli pesanti velenosi e devono essere trattate quali rifiuti speciali. I symboli chimici dei metalli pesanti sono i seguenti: Cd = Cadmio, Hg = mercurio, Pb = piombo. Consegnare quando le batterie usate ad un punto di raccolta comunale.

Garanzia

Il prodotto è stato prodotto seconde severe direttive di qualità e controllato con premura prima della consegna. In caso di difetti del prodotto, l'acquirente può far valere i propri di diritti legali nei confronti del venditore. Questi diritti legali non vengono limitati in alcun modo alla garanzia di seguito riportata.

Questo prodotto è garantito per 3 anni a partire alla data di acquisso. Il termine di garanzia ha inizio a partire alla data di acquisso. Conservare lo scontrino di acquisto originale in buone condizioni. Questo documento servirà a documentare l'avvenuto acquisso.

Il prodotto da Lei acquistato da diritto ad una garanzia di 3 anni a partire alla data di acquisso. La presente garanzia decade nel caso di danneggiamento del prodotto, di utilizzo o di manutenzione inadeguati.

La prestazione di garanzia vale sera per difetti di materiale che per difetti di fabbricazione. La presente garanzia non si estende a parti del prodotto soggette a normale usura e che possono essere identificate, pertanto, come parti soggette a usura (p. es., le batterie), né a danni su parti staccabili, come interrottore, batterie o simili, realizate in vetro.

C

OWIMGmbH&Co.KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

GERMANY

Model No.: HG00962B

Version: 04/2017
