Caratteristica	Dettagli
Tipo di dispositivo	Citofono video
Risoluzione della fotocamera	HD 720p
Angolo di visuale	180 gradi
Connettività	Wi-Fi, Ethernet
Compatibilità	iOS, Android
Alimentazione	PoE (Power over Ethernet) o adattatore di rete
Funzionalità di sicurezza	Rilevamento movimento, notifiche push
Materiali	Alluminio, vetro
Dimensioni	130 x 130 x 30 mm
Peso	Circa 1 kg
Installazione	Montaggio a vista o incassato
Manutenzione	Pulizia regolare della fotocamera e del corpo
Garanzia	2 anni

Domande frequenti - D2101IKH DoorBird

Come configurare il citofono DoorBird D2101IKH per la prima volta?

Per configurare il tuo DoorBird D2101IKH, scarica l\'app DoorBird sul tuo smartphone, crea un account, quindi segui le istruzioni sullo schermo per collegare il dispositivo alla tua rete Wi-Fi.

Perché il citofono non si connette al Wi-Fi?

Verifica che la password della tua rete Wi-Fi sia corretta e che il citofono sia nel raggio d\'azione del router. Assicurati inoltre che il tuo router non abbia restrizioni di connessione.

Come resettare il mio DoorBird D2101IKH?

Per resettare il dispositivo, tieni premuto il pulsante di reset sul retro del citofono per circa 10 secondi finché la spia non lampeggia.

L\'immagine della fotocamera è sfocata, cosa fare?

Assicurati che l\'obiettivo della fotocamera sia pulito. Se l\'immagine rimane sfocata, controlla le impostazioni di risoluzione nell\'app e prova a riavviare il dispositivo.

Come regolare il volume della suoneria?

Il volume della suoneria può essere regolato nelle impostazioni dell\'app DoorBird sotto \"Impostazioni dispositivo\" e poi \"Suoneria\".

Posso usare DoorBird D2101IKH con un sistema di campanello esistente?

Sì, il DoorBird D2101IKH può essere integrato con alcuni sistemi di campanello esistenti, ma verifica la compatibilità prima di procedere con l\'installazione.

Il citofono non risponde quando premo il pulsante, cosa fare?

Verifica che il citofono sia correttamente alimentato e che non ci siano problemi di rete. Se il problema persiste, prova a resettarlo.

Come condividere l\'accesso con altri utenti?

Nell\'app DoorBird, vai su \"Utenti\", quindi scegli \"Aggiungi utente\" per inviare un\'invito ad altre persone.

Posso vedere chi è alla mia porta da remoto?

Sì, con l\'app DoorBird puoi vedere in tempo reale chi si trova davanti alla tua porta, ovunque tu sia.

Come aggiornare il firmware del mio DoorBird D2101IKH?

Gli aggiornamenti del firmware vengono scaricati automaticamente tramite l\'app. Assicurati che il tuo dispositivo sia connesso a Internet per ricevere gli ultimi aggiornamenti.

MANUALE UTENTE D2101IKH DoorBird

Istruzioni per l'installazione

Videocitofono IP

Serie D21x

INSTALLATION MANUAL

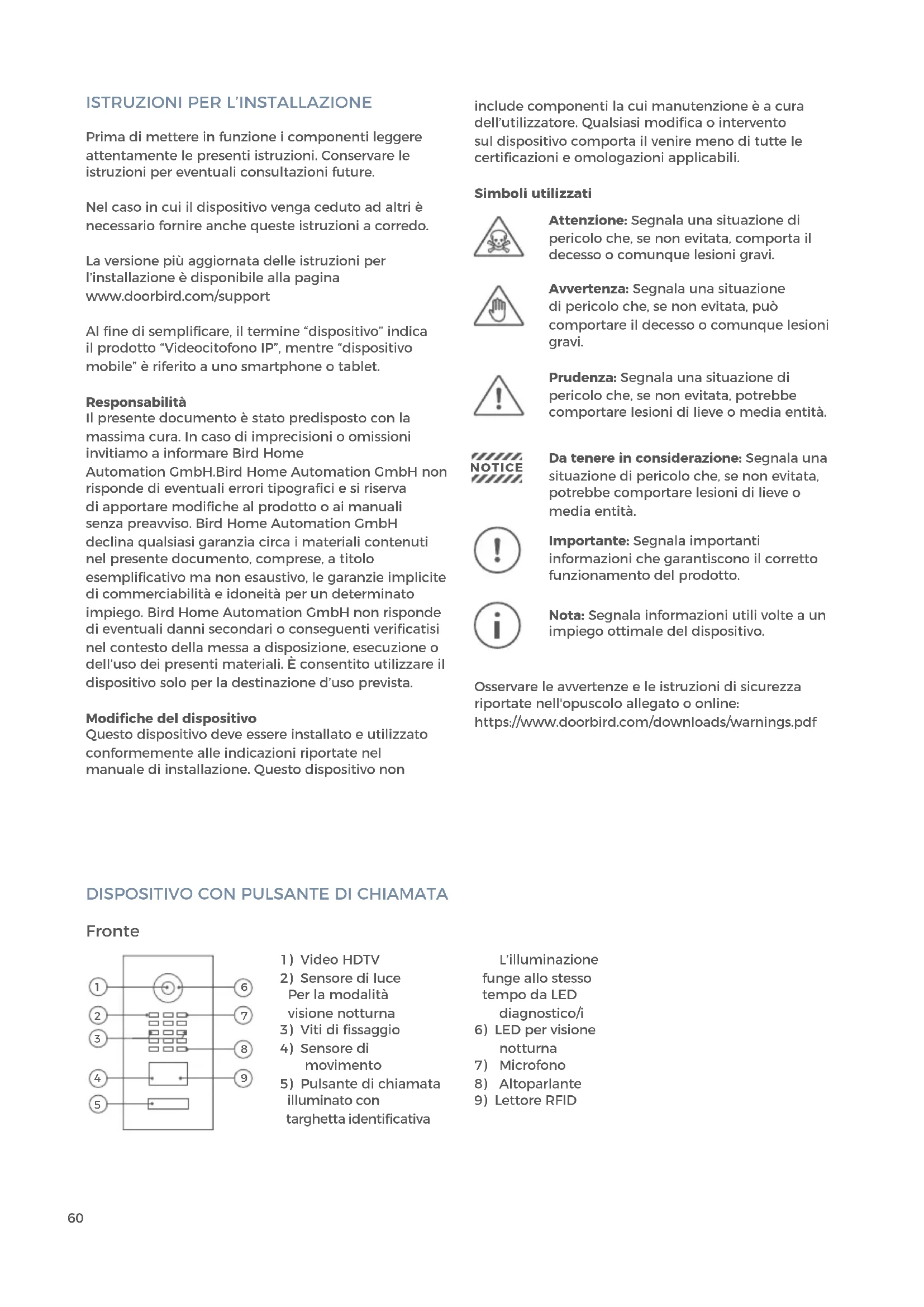

ISTRUZIONI PER L'INSTALLAZIONE

Prima di mettere in funzione i componenti leggere attentamente le presenti istruzioni. Conservare le istruzioni per eventuali consultazioni future.

Nel caso in cui il dispositivo venga ceduto ad altri è necessario fornire anche queste istruzioni a corredo.

La versione più aggiornata delle istruzioni per l'installazione è disponibile alla pagina www.doorbird.com/support

Al fine di semplificare, il termine “dispositivo” indica il prodotto “Videocitofono IP”, mentre “dispositivo mobile” è riferito a uno smartphone o tablet.

Responsabilità

Il presente documento è stato predisposto con la massima cura. In caso di imprecisioni o omissioni invitiamo a informare Bird Home Automation GmbH.Bird Home Automation GmbH non risponde di eventuali errori tipografici e si riserva di apportare modifiche al prodotto o ai manuali senza preavviso. Bird Home Automation GmbH declina qualsiasi garanzia circa i materiali contenuti nel presente documento, comprese, a titolo esemplificativo ma non esaustivo, le garanzie implicite di commerciabilità e idoneità per un determinato impiego. Bird Home Automation GmbH non risponde di eventuali danni secondari o conseguenti verificatisi nel contesto della messa a disposizione, esecuzione o dell'uso dei presenti materiali. È consentito utilizzare il dispositivo solo per la destinazione d'uso prevista.

Questo dispositivo deve essere installato e utilizzato conformemente alle indicazioni riportate nel manuale di installazione. Questo dispositivo non

include componenti la cui manutenzione è a cura dell'utilizzatore. Qualsiasi modifica o intervento sul dispositivo comporta il venire meno di tutte le certificazioni e omologazioni applicabili.

Simboli utilizzati

Attenzione: Segnala una situazione di pericolo che, se non evitata, comporta il decesso o comunque lesioni gravi.

Avvertenza: Segnala una situazione di pericolo che, se non evitata, può comportare il decesso o comunque lesioni gravi.

Prudenza: Segnala una situazione di pericolo che, se non evitata, potrebbe comportare lesioni di lieve o media entità.

Da tenere in considerazione: Segnala una situazione di pericolo che, se non evitata, potrebbe comportare lesioni di lieve o media entità.

Importante: Segnala importanti informazioni che garantiscono il corretto funzionamento del prodotto.

Nota: Segnala informazioni utili volte a un impiego ottimale del dispositivo.

Osservare le avvertenze e le istruzioni di sicurezza riportate nell'opuscolo allegato o online: https://www.doorbird.com/downloads/warnings.pdf

1) Video HDTV
2) Sensore di luce Per la modalità visione notturna
3) Viti di fissaggio
4) Sensore di movimento
5) Pulsante di chiamata illuminato con targhetta identificativa

L'illuminazione

funge allo stesso tempo da LED diagnostico/i

6) LED per visione notturna
7) Microfono
8) Altoparlante
9) Lettore RFID

Interno

1) Unità elettrica principale
2) Cavo giallo per pulsante di chiamata
3) Cavo modulo rosso porta 1 per collegare il modulo tastiera (non utilizzato)

4) Cavo modulo verde porta 2 per collegare il modulo display (non utilizzato)
5) Morsettiera a vite
6) Jack LAN/PoE

1) Video HDTV
2) Sensore di luce Per la modalità visione notturna
3) Viti di fissaggio
4) Sensore di movimento
5) Pulsante di chiamata illuminato con targhetta identificativa L'illuminazione funge allo stesso tempo da LED diagnostico/i

6) LED per visione notturna
7) Microfono
8) Altoparlante
9) Lettore RFID

Interno

1) Unità elettrica principale
2) Feltrino 1 Per il fissaggio provvisorio del modulo plurifamiliare
3) Cavo giallo per pulsante di chiamata (non utilizzato)

4) Cavo modulo rosso porta 1
per collegare
il modulo plurifamiliari
(ad es. moduli Plurifamiliare MTM18A)
5) Cavo modulo verde porta 2
(non utilizzato)

6) Morsettiera a vite
7) Jack LAN/PoE

9) Feltrino 2 Per fissare il modulo plurifamiliari in via definitiva

10

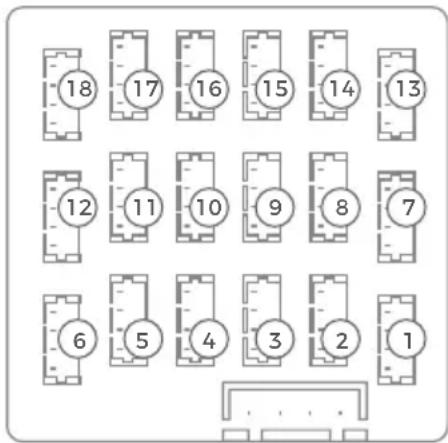

10) Moduli DoorBird Plurifamiliare MTM18A

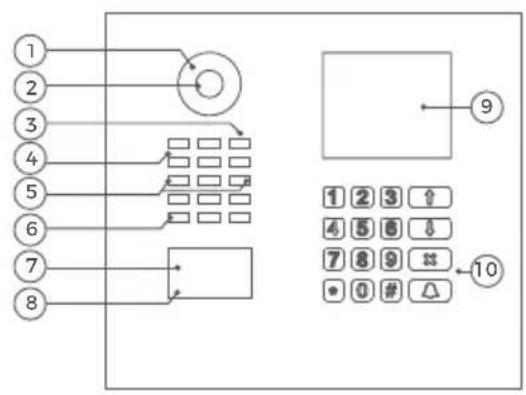

Fronte

1 2 3 4 5 6 7 8 9 1 2 3 ↑ 4 5 6 ↓ 7 8 9 ≈ • 0 # △ 10

1) LED per visione notturna
2) Video HDTV
3) Microfono
4) Sensore di luce Per la modalità visione notturna
5) Viti di fissaggio
6) Altoparlante
7) Lettore RFID
8) Sensore di movimento
9) Modulo display

10) Modulo tastiera L'illuminazione funge allo stesso tempo da LED diagnostico/i

Interno

1) Unità elettrica principale
2) Cavo giallo per pulsante di chiamata (non utilizzato)
3) Cavo modulo rosso porta 1 per collegare il modulo display

4) Cavo modulo verde porta 2 per collegare il modulo display
5) Morsettiera a vite
6) Jack LAN/PoE

1) LED per visione notturna
2) Video HDTV
3) Microfono
4) Sensore di luce Per la modalità visione notturna
5) Viti di fissaggio
6) Altoparlante
7) Lettore RFID
8) Sensore di movimento
9) Modulo info
10) Modulo tastiera

L'illuminazione funge allo stesso tempo da LED diagnostico/i

11) Pulsante di chiamata illuminato con targhetta identificativa L'illuminazione funge allo stesso tempo da LED diagnostico/i

Interno

1) Unità elettrica principale
2) Cavo giallo per pulsante di chiamata

3) Cavo modulo rosso porta 1 per collegare il modulo tastiera

4) Cavo modulo verde porta 2 per collegare il modulo info

5) Morsettiera a vite
6) Jack LAN/PoE

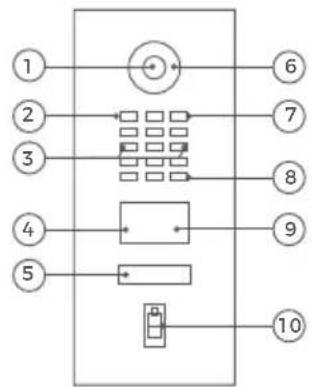

Fronte

1 2 3 4 5 6 7 8 9 10

1) Video HDTV
2) Sensore di luce Per la modalità visione notturna
3) Viti di fissaggio
4) Sensore di movimento

5) Pulsante di chiamata illuminato con

targhetta frontalino L'illuminazione funge allo stesso tempo da LED diagnostico/i

6) LED per visione notturna
7) Microfono
8) Altoparlante
9) Lettore RFID

10) Lettore di impronte digitali

Interno

1) Unità elettrica principale
2) Cavo giallo per pulsante di chiamata (non utilizzato)

3) Cavo modulo rosso porta 1

per collegare il modulo lettore di impronte digitali

4) Cavo modulo verde porta 2

per collegare il modulo info

5) Morsettiera a vite
6) Jack LAN/PoE

Alcuni citofoni della serie D21x sono dotati di un modulo aggiuntivo opzionale per l'accessibilità senza barriere che include la segnalazione di stato con tre pittogrammi [chiamata, conversazione, apertura porta], un segnale acustico per l'apertura porta e anello induttivo. Se correttamente installato, il modulo soddisfa la norma DIN 18040 (costruzioni senza barriere). Dato l'elevato assorbimento di potenza, va prevista l'alimentazione elettrica delle istruzioni audio con adattatore di rete a parte (15 - 48 VDC, 1 A).

1) Video HDTV
2) Sensore di luce Per la modalità visione notturna
3) Viti di fissaggio
4) Sensore di movimento

5) Pulsante di chiamata illuminato con

targhetta frontalino L'illuminazione funge allo stesso tempo da LED diagnostico/i
6) LED per visione

notturna

7) Microfono
8) Altoparlante
9) Lettore RFID

10) Senza contatto modulo pulsante di chiamata per la suoneria contactless squillo

MUOVERE QUI CHIAMATA SENZA CONTATTO

Interno

1) Unità elettrica principale
2) Cavo giallo per il pulsante di chiamata e il modulo di campanello senza contatto

3) Cavo modulo rosso porta 1
per collegare il modulo di campanello senza contatto
4) Cavo modulo verde porta 2 per collegare il modulo info

5) Morsettiera a vite
6) Jack LAN/PoE

VIDEO

Per l'installazione è possibile seguire gli appositi video tutorial su www.doorbird.com/support. I video descrivono in dettaglio i singoli step di installazione.

INSTALLAZIONE

Tutti i passaggi di seguito riportati vanno effettuati a cura di un adulto esperto e nel rispetto di tutte le norme di sicurezza vigenti. Per qualsiasi chiarimento invitiamo a contattare l'azienda o un tecnico esperto. Accertarsi che tutti i cavi utilizzati per l'installazione siano integri sull'intera lunghezza e siano omologati per l'uso previsto.

Velocità di rete e componenti di rete

Accertarsi che la connessione internet utilizzata presenti una velocità di upload minima di 0,5 Mbit/s. L'app DoorBird consente di effettuare un test di velocità in qualsiasi momento. L'esperienza dell'utilizzatore è direttamente proporzionale alla velocità e stabilità della rete, nonché alla qualità dei componenti, tra cui il router internet prescelto, il punto di accesso o il ripetitore di rete WiFi. Accertarsi che i componenti di rete non risalgano a più di 2 anni prima, provengano da un produttore rinomato e che dispongano del firmware più recente. Nel caso tali prerequisiti non fossero soddisfatti, si potrebbero avere connessioni audio e video di cattiva qualità, ritardi o addirittura il venir meno delle notifiche automatiche su smartphone o tablet.

Requisiti:

Internet ad alta velocità (rete fissa): ADSL, cavo o fibra Rete: rete Ethernet, con DHCP

1

STACCARE LA CORRENTE

Staccare tutti i cavi che portano al punto di installazione, ad es. la corrente per il citofono, il campanello, l'apriporta elettrico, l'interruttore/iniettore PoE, ecc.

2

SMONTAGGIO DEL CAMPANELLO PREESISTENTE

Rimuovere l'eventuale campanello o citofono già presenti.

3

DETERMINARE IL PUNTO DI INSTALLAZIONE

Poiché il dispositivo utilizza una lente emisferica grandangolare, è sufficiente montare il citofono a un'altezza esigua, anche quanto la distanza della persona dal dispositivo è di soli 50 cm (19,68"). L'obiettivo pertanto non è regolabile meccanicamente.

La lente della videocamera dovrebbe trovarsi ad almeno 145 cm (57") di altezza. Prima di effettuare il montaggio definitivo è consigliabile fare delle prove per accertarsi che l'altezza sia corretta.

Nella scelta del punto di installazione è opportuno tenere in considerazione anche le condizioni di illuminazione. Evitare l'esposizione diretta ai raggi di sole, la retroilluminazione diretta e le superfici riflettenti.

Evitare di esporre il dispositivo alla luce diretta del sole. La temperatura del corpo esterno non deve superare la soglia massima prevista. In caso contrario i componenti elettrici e meccanici del dispositivo potrebbero rimanere danneggiati e causare lesioni, in particolare se si toccano le parti esterne del citofono. Le coperture frontali bianche o color argento chiaro assorbono la luce del sole in minor misura rispetto alle coperture di colore scuro.

Un sensore di immagini non può essere esposto a lungo ai raggi diretti del sole. L'azione diretta dei raggi solari potrebbe "accecare" la videocamera, danneggiando inoltre i piccoli filtri cromatici presenti sul chip del sensore immagini.

La garanzia non copre gli eventuali causati dall'azione diretta dei raggi solari.

Il cavo di rete installato tra il dispositivo e il router internet/l'interruttore/iniettore PoE può essere lungo al massimo 80 metri/262 piedi (IEEE 802.3).

Se in corrispondenza del punto di installazione sono disponibili due fili, è possibile utilizzare il “Convertitore Ethernet PoE+ a 2 fili A1072”, ordinabile a parte, che consente di trasmettere dati di rete (Ethernet) e corrente (PoE) sulla lunga distanza, attraverso un semplice cavo a due fili. In questo modo è possibile dotare di tecnologie di rete edifici meno recenti che presentino ad es. un semplice cavo da campanello a due fili senza dover posare un cavo di rete a posteriori.

4

RIMUOVERE L'ALLOGGIAMENTO (SOLO PER ORDINI VIA CONFIGURATORE DOORBIRD)

Saltare questo passaggio nel caso l'alloggiamento posteriore venga fornito separato e non sia montato sul pannello frontale.

Staccare con cautela il pannello frontale con l'unità principale dall'alloggiamento posteriore utilizzando il cacciavite fornito a corredo.

1 cm

Estrarre le viti di sicurezza di 1 cm.

Spingere il pannello frontale verso l'alto.

Tirare il pannello frontale verso di sé.

5

MONTAGGIO DELL'ALLOGGIAMENTO POSTERIORE

Montare a parete l'alloggiamento posteriore. I disegni e gli ingombri sono riportati in dettaglio nella scheda dati del rispettivo modello di citofono.

In caso sia necessario forare il muro con il trapano, inserire viti nel muro o realizzare scanalature: accertarsi che all'interno del muro non corrano cavi (dell'utenza elettrica, del gas o dell'acqua).

Montaggio del corpo sopra intonaco

Guarnizione per il passacavi Coperchio per i fori non utilizzati

Posizionare la guarnizione per il passacavi sul foro di montaggio desiderato.

Forare il centro della guarnizione con un cacciavite.

Far passare tutti i fili e cavi da collegare al dispositivo attraverso la guarnizione.

Nota importante per il montaggio in cavità (ad esempio in piedistalli e cassette postali):

Per proteggere le unità elettroniche, assicurarsi che i componenti tecnici siano protetti contro il gocciolamento e l'acqua corrente causati dalla condensa o che entrano nello spazio di montaggio attraverso le aperture. Per proteggere le unità elettroniche, assicurarsi che lo spazio di montaggio interno non accumuli acqua.

Deve essere garantita una sufficiente circolazione dell'aria e un drenaggio senza ostacoli dell'acqua alla base dell'installazione.

In caso contrario, la garanzia non sarà valida.

6

ALIMENTAZIONE ELETTRICA

Il dispositivo è alimentato via PoE (Power over Ethernet) con un cavo di rete, poiché la connessione di rete del dispositivo avviene esclusivamente tramite LAN.

ALIMENTAZIONE ELETTRICA PER POE

Per alimentare il dispositivo via interruttore PoE (ad es. D-Link DGS-1008P) o iniettore PoE (ad es. iniettore PoE DoorBird Gigabit A1093) secondo la norma PoE IEEE 802.3af Mode A si utilizzano i quattro fili contrassegnati con i numeri 1, 2, 3 e 6 di un cavo di rete di categoria 5 o superiore. Assicurarsi di utilizzare un cavo di rete Cat.5 di alta qualità o migliore e con una schermatura adeguata (Screened Foiled Twisted Pair (S/FTP o SFTP)) in cui lo schermo è collegato allo schermo metallico esterno della spina RJ45 (8P8C). Nel caso si opti per l'alimentazione via PoE, gli appositi quattro fili fungono allo stesso tempo da cavo dati. Se l'interruttore o iniettore PoE non supportano il modo A della norma PoE IEEE 802.3af, il dispositivo non potrà essere avviato (vedi LED e segnali acustici diagnostici).

1. Staccare dalla rete l'interruttore o iniettore PoE.

2. Posare il cavo e farlo correre verso il punto di installazione.

Per maggiori informazioni sull'interruttore PoE consultare la pagina http://www.doorbird.com/poe

7

COLLEGAMENTO DEL DISPOSITIVO

Il dispositivo consente un collegamento comodo e sicuro dei cavi e fili tramite le apposite bussole contrassegnate. A questo punto si possono collegare al dispositivo tutti i cavi e fili necessari. Rimuovere i cavi e i fili che non necessari dalle rispettive bussole del dispositivo. Rimuovere circa 5 mm di isolamento dall'estremità dei fili da collegare al blocchetto dei morsetti a vite verde.

Procedere con il collegamento accurato dei cavi e dei fili. Un collegamento errato può danneggiare irreversibilmente il dispositivo. I fili privi di isolamento non devono fuoriuscire dalla morsettiera a vite; questo potrebbe infatti comportare un cortocircuito elettrico e il danneggiamento irreversibile del dispositivo.

I cavi gialli, verdi e rossi che fuoriescono sul lato dell'unità elettrica principale possono essere utilizzati unicamente per il collegamento di componenti certificati a tale scopo da Bird Home Automation.

Maneggiare il frontalino con delicatezza e cautela; in caso contrario, in fase di installazione la superficie potrebbe venire graffiata o rimanere danneggiata in altro modo.

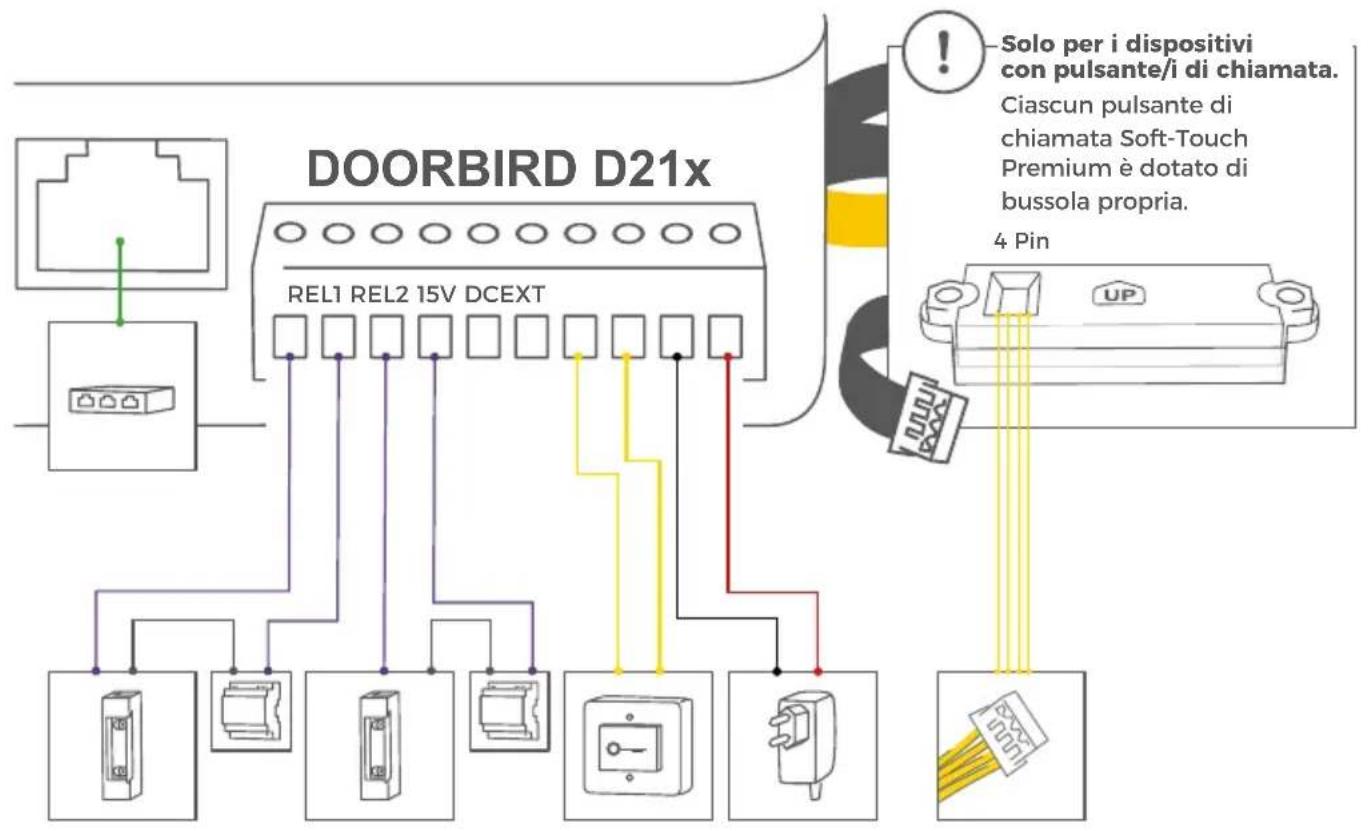

DOORBIRD D21x REL1 REL2 15V DCEXT Solo per i dispositivi con pulsante/i di chiamata. Ciascun pulsante di chiamata Soft-Touch Premium è dotato di bussola propria. 4 Pin

COLLEGAMENTI DESCRIZIONE

LAN/POE Jack RJ45	per collegare la rete proveniente dal router/PoE-Switch/iniettore PoE a Internet.
	Evitare di utilizzare l'alimentazione elettrica con adattatore plug-in in combinazione con l'alimentazione via PoE.
REL1, REL1	Relè di commutazione bistabile ad autoritenuta #1, max. 24 V DC/AC, 1 Ampere.Funzione di sicurezza: il relè mantiene lo stato anche in caso di cadute di tensione. È possibile configurare la condizione standard del relè (aperto/chiuso) con l'app DoorBird.Questi collegamenti si possono utilizzare ad es. per collegare un apriporta elettrico, per il quale il dispositivo non dispone di alimentazione elettrica. L'alimentazione elettrica per un apriporta elettrico va installata a parte.
	Da tenere in considerazione: se si effettua il cablaggio diretto tra apriporta elettrico e citofono, l'apriporta potrebbe venire manipolato da soggetti terzi non autorizzati (ad es. forzando il citofono e mettendo i fili dell'apriporta in cortocircuito). Per il cablaggio di un apriporta elettrico consigliamo pertanto di utilizzare un relè remoto di sicurezza da montare all'interno dell'abitazione (ad es. l'articolo Comando di porta IP I/O DoorBird A1081).
REL2, REL2	Relè di commutazione bistabile ad autoritenuta #2, max. 24 V DC/AC, 1 Ampere.Funzione di sicurezza: il relè mantiene lo stato anche in caso di cadute di tensione. È possibile configurare la condizione standard del relè (aperto/chiuso) con l'app DoorBird.Questi collegamenti si possono utilizzare ad es. per collegare un apriporta elettrico, per il quale il dispositivo non dispone di alimentizzazione elettrica. L'alimentazione elettrica per un apriporta elettrico va installata a parte.
	Da tenere in considerazione: se si effettua il cablaggio diretto tra apriporta elettrico e citofono, l'apriporta potrebbe venire manipolato da soggetti terzi non autorizzati (ad es. forzando il citofono emettendo i fili dell'apriporta in cortocircuito). Per il cablaggio di un apriporta elettrico consigliamo pertanto di utilizzare un relè remoto di sicurezza da montare all'interno dell'abitazione (ad es. l'articolo Comando di porta IP I/O DoorBird A1081).
EXT, EXT	Pulsante apriporta, max. 0 V DC/AC, 0 ampere. Si può utilizzare questo collegamento ad es. per collegare al dispositivo un pulsante apriporta posto all'interno dell'abitazione. Il contatto attiva il primo relè bistabile ad autoritenuta (REL1, REL1).NOTICE. Questi collegamenti non vanno essi sotto tensione,fatto che potrebbe comportare il danneggiamento irreversibile del dispositivo.
15 VDC - Ingresso dell'alimentazione 15V DC, polo negativo (-). Poiché nella fornitura non è incluso alcun alimentatore, non testiamo la tensione di alimentazione tramite l'alimentatore sul dispositivo. Consigliamo solo il PoE, poiché è standardizzato e la connessione di rete del dispositivo avviene esclusivamente tramite LAN.
15V DC + Ingresso dell'alimentazione 15V DC, polo positivo (+). Poiché nella fornitura non è incluso alcun alimentatore, non testiamo la tensione di alimentazione tramite l'alimentatore sul dispositivo. Consigliamo solo il PoE, poiché è standardizzato e la connessione di rete del dispositivo avviene esclusivamente tramite LAN.

4 PIN (SWITCH)

MONTAGGIO DEL PANNELLO FRONTALE

Montare il pannello frontale con l'unità principale sull'alloggiamento posteriore.

Il montaggio del pannello frontale per i modelli di serie è diverso dal montaggio dei modelli ordinati via configuratore DoorBird (il nome del dispositivo riporta in tal caso la sigla DBI).

Inserire il pannello frontale nell'alloggiamento posteriore.

Modello di serie D21x Modello da configuratore

Spingere il pannello frontale verso l'alto.

Spingere il pannello frontale verso il basso.

Inserire e serrare le viti di sicurezza.

9

MESSA IN FUNZIONE

Attivare l'alimentazione elettrica dei cavi che portano al punto di installazione. Accendere lo switch PoE/iniettore PoE collegato al dispositivo. Il LED diagnostico segnala se l'alimentazione del dispositivo è attiva; si accende circa 30-60 secondi dopo che è stata collegata l'alimentazione. Il dispositivo sarà pronto per funzionare (procedura di avvio, aggiornamenti software, ecc.) non appena l'altoparlante integrato avrà emesso il segnale acustico diagnostico. La procedura potrebbe richiedere fino a 5 minuti. Se il LED non si accende, controllare l'alimentazione elettrica. Se si utilizza un adattatore plug-in anziché l'alimentazione via PoE, verificare in particolare che il polo positivo e il polo negativo siano stati collegati correttamente al dispositivo.

Scaricare sul proprio dispositivo mobile l'app "DoorBird" di Bird Home Automation dall'App Store Apple o da Google Play Store. La versione più aggiornata dell'app contenente le istruzioni per l'installazione è disponibile alla pagina www.doorbird.com/support

Aprire l'app DoorBird, andare su Impostazioni > Aggiungi dispositivo e cliccare sul simbolo del codice QR nel campo "Utente". Scansionare il codice QR utente sul "Digital Passport" fornito.

Nel caso non sia possibile aggiungere il dispositivo all'app accertarsi che il dispositivo sia online (www.doorbird.com/checkonline). Se il dispositivo non è online, controllare la connessione di rete e l'alimentazione del dispositivo.

LED DIAGNOSTICO

Il LED diagnostico segnala se l'alimentazione del dispositivo è attiva; si accende circa 30-60 secondi dopo che è stata collegata l'alimentazione.

SEGNALI ACUSTICI DIAGNOSTICI

Il dispositivo emette un segnale acustico diagnostico circa 30-60 secondi dopo essere stato collegato alla rete elettrica.

Il dispositivo integra un sensore di movimento basato su tecnologia 4D, utilizzabile per numerose applicazioni, tra cui ad es. l'invio di allarmi a un dispositivo mobile o l'attivazione di un relè che accenda una luce esterna.

LETTORE RFID

Il lettore RFID integrato può essere utilizzato per varie applicazioni, tra cui apertura/blocco delle porte o l'attivazione/disattivazione dell'impianto di allarme. Per ragioni di sicurezza, il lettore RFID ha una portata ridotta (0 - 3 cm, 0 - 1,18 in); pertanto è necessario tenere il Tag RFID compatibile (Key fob) molto vicino al lettore. È possibile configurare il LETTORE RFID con l'app DoorBird.

Per ragioni di sicurezza, il lettore RFID funziona solo a breve distanza.

API

Il dispositivo presenta un'API ben documentata che consente l'integrazione in app di terzi. Per maggiori informazioni invitiamo a visitare la pagina www.doorbird.com/api.

DOORBIRD CONNECT

Il dispositivo offre diverse opzioni di integrazione in applicazioni di terzi. Per maggiori informazioni invitiamo a visitare la pagina www.doorbird.com/connect.

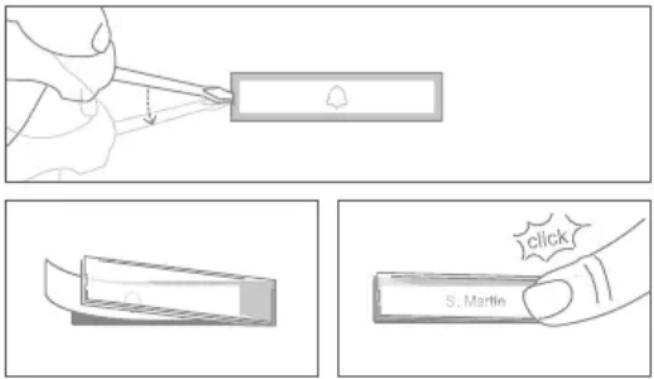

MODIFICARE I CARTELLINI DEI NOMI

Solo per i dispositivi con uno o più pulsanti di chiamata e targhetta identificativa illuminata.

Servizio di incisione che consente di ottenere un aspetto uniforme: www.doorbird.com/engraving

Seguire lo STEP 1 per staccare la corrente. Rimuovere la copertura trasparente del pulsante di chiamata con un cacciavite piatto. Consigliamo di utilizzare carta che non assorba umidità.

CAMBIARE DICITURA DEL MODULO INFO

Solo per i dispositivi provvisti di modulo info

Seguire lo STEP 1 per disattivare la corrente e lo STEP 2 per rimuovere il frontalino del dispositivo. A seguire è possibile modificare la dicitura all'interno del modulo info. Consigliamo di utilizzare carta che non assorba umidità.

COLLEGAMENTO DEI PULSANTI DI CHIAMATA AL MODULO PLURIFAMILIARE

Solo per i dispositivi con 2 o più pulsanti di chiamata.

Collegare al modulo plurifamiliare (ad es. Modulo plurifamiliare MTM18A) solo pulsanti di chiamata certificati da Bird Home Automation.

18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1

① = 1. Bussola pulsante di chiamata
18 = 18. Bussola pulsante di chiamata

CURA E PULIZIA DEI PRODOTTI DOORBIRD

Cura e pulizia

I citofoni DoorBird sono realizzati a partire da materiali pregiati e progettati per durare a lungo. Poiché solitamente si installano all'esterno, in luoghi non protetti, i citofoni sono esposti alle intemperie e a sostanze aggressive, in particolare se posizionati lungo strade, vicino alla costa o in zone industriali. Invitiamo pertanto a osservare le seguenti indicazioni per la cura e pulizia. L'azienda declina ogni responsabilità per eventuali dovuti al mancato rispetto delle istruzioni qui riportate.

Lo sporco corrosivo, come ad esempio il guano o in generale gli escrementi di uccelli, deve essere rimosso immediatamente.

Evitare tassativamente i detergenti troppo aggressivi, tra cui le creme abrasive per bagni o pagliette/lana d'acciaio.

Solitamente è sufficiente pulire il citofono con acqua calda nella quale diluire qualche goccia di detersivo piatti e un panno o una spazzola morbida. Le parti in plastica (videocamera e targhette in plastica) non possono essere trattate con un detergente per metalli. Dopo la pulizia rimuovere tutti i resti o residui di detergente o lubrificante per evitare la formazione di macchie o la decolorazione.

Acciaio inox

I citofoni DoorBird sono realizzati esclusivamente a partire da acciai inossidabili pregiati di produzione tedesca. Tuttavia anche l'acciaio inox può arrugginirsi, in quanto composto al 70% da ferro. La resistenza alla ruggine è data unicamente da uno strato protettivo (detto anche passivo) che copre il ferro come una pellicola. Tale strato protettivo è composto sostanzialmente da cromo e altri metalli nobili.

Le particelle di ferro, la polvere da fresatura e i trucioli che si depositano sull'acciaio inox possono causarne la corrosione (formazione di ruggine). Dette particelle di ferro, sempre presenti nell'aria, si trovano specialmente nelle aree industriali, in località costiere e lungo strade molto trafficate. È necessario rimuovere immediatamente eventuali depositi di ferro, che in caso contrario corroderebbero il citofono facendolo arrugginire. Per rimuovere la ruggine è sufficiente spolverare la superficie e a seguire utilizzare un prodotto specifico. Consigliamo ad es. il WD 40, acquistabile su Amazon al prezzo di € 5,00. Basta applicarlo e sfregarlo sull'intera superficie. Procedere in modo analogo nel caso si formi ruggine in corrispondenza della superficie in acciaio incisa.

Gli spruzzi di calce o di cemento andrebbero rimossi al più presto utilizzando una spatola di legno applicata con delicatezza, prima che il materiale indurisca.

Non è consentito utilizzare i seguenti detergenti, che riducono la resistenza alla corrosione:

- Prodotti contenente cloruro e acido cloridrico;

• Candeggianti (in caso di uso accidentale sciacquare a fondo con acqua);
  • Detergenti per argento.

Dopo la pulizia passare con un panno leggermente inumidito e asciugare strofinando per evitare la formazione di calcare. L'uso di acqua mineralizzata previene i depositi di calcare.

Acciaio inox rivestito in PVD

Per superfici rivestite in OVD; cromate o dorate consigliamo di utilizzare un detersivo piatti sgrassante e acqua pulita o un panno in microfibra non impolverato. Per le superfici lucidate utilizzare un panno antigraffio (ad es. un panno per occhiali, per lucidare mobili o simili).

Superfici verniciate

Per le superfici verniciate e le scritte utilizzare un panno morbido antigraffio, inumidito con una soluzione di acqua e sapone neutro (ad es. un panno per occhiali, per lucidare mobili o simili). Per evitare la formazione di macchie o aloni è necessario rimuovere con cura i residui di detergente. Prestare particolare attenzione alle scritte, per evitare di danneggiare la pellicola o la stampa.

Ottone brunito bronzo e architettonico

Il trattamento della superficie “vero ottone brunito” e “vero bronzo per edilizia” è una brunitura a freddo che poi viene sigillata con una cera per imbarcazioni. Poiché si tratta di una superficie permeabile, è consigliabile applicare a determinati intervalli di tempo (ca. 6-18 mesi) uno strato di cera successivo con un panno morbido (panno in microfibra), lasciare agire il prodotto per qualche minuto e poi strofinare uniformemente con un panno asciutto. Raccomandiamo di utilizzare una cera, come, ad es. Teroson WX 990 della ditta Henkel.

NON usare detergenti chimici di qualsiasi tipo.

Evitare di toccare la superficie con le dita durante il montaggio. Si consiglia di indossare guanti in lattice senza polvere.

A seconda delle condizioni atmosferiche, la superficie trattata può cambiare e assumere il suo aspetto individuale caratteristico.

DATI TECNICI

DATI GENERALI
Alimentazione elettrica	15V DC (max. 15 W) o Power over Ethernet (PoE 802.3af Mode-A)
Modulo info*	3.5", illuminato
Modulo display*	LCD 3,5" (senza funzione touch), illuminato, con 2 righe per testi ed elenco nomi (max. 200 voci)
Modulo tastiera*	16 tasti illuminati, configurabili via app, ad es. codici PIN personali Eventi personalizzati (ad es. attivazione di un relè, notifica push, chiamata SIP [audio/video], notifica HTTP(s)) Orari personalizzati
Modulo senza barriere*	Alimentazione elettrica a parte 15 - 48 V DC, 1 A Segnalazione di stato con tre pittogrammi [Chiamata, conversazione, apertura porta], segnale acustico di apertura porta e anello induttivo Omologazione DIN 18040
Collegamenti	RJ45, per LAN/POE Relè di commutazione bistabile ad autoritenuta #1, max. 24 V DC/AC, 1 A, ad es. per apriporta elettrico Relè di commutazione bistabile ad autoritenuta #2, max. 24 V DC/AC, 1 A, ad es. per apriporta elettrico Uscita esterna per pulsante apriporta (a potenziale zero) Ingresso 15 V DC (+, -), max. 15 W Il comando di porta IP I/O DoorBird consente di ampliare i relè/collocarli in positione remota.
Resistente alle intemperie	IP65, IK08
Omologazioni	CE, FCC, IC, UKCA, RoHS, REACH, WEEE, IEC/EN 62368, IEC/EN 62471
Condizioni di esercizio	da -25 a +55 °C / da -13 a 131 °F Umidità relativa dell'aria da 10 a 85 % (non condensante)
La fornitura comprende:	1x Unità elettrica principale 1x Frontalino* 1x Keyfob RFID 1x Trasmettitore 1x Guida rapida con passaporto 1x Manuale d'installazione 1x Piccole parti
Garanzia	Vedi www.doorbird.com/warranty

ATTUALI REQUISITI DI SISTEMA

Requisiti di sistema	Dispositivo mobile: sistema operativo iOS più recente su iPhone/iPad, sistema operativo Android più recente su smartphone/tabletInternet: connessione di rete a banda larga ad alta velocità, ADSL, cavo o fibra, nessun server SOCKS o proxyRete: rete Ethernet, con DHCP
Altezza di installazione consigliata	La lente della videocamera dovrebbe trovarsi ad almeno 145 cm (57") di altezza. Prima dell'installazione accertarsi che il dispositivo sia montato all'altezza corretta.

VIDEO

Videocamera	HDTV 720p, dinamica (VGA - HDTV)
Lente	Lente emisferica grandangolare di altissima qualità 180^ D), 140^ (H), 100^ (V) ortorettificata, idonea per infrarossi
Visione notturna	Sì, sensore di luce, filtro passa infrarosso, LED a infrarossi (850 nm)

AUDIO

Componenti audio	Altoparlante e microfono, soppressione dell'eco e del rumore (AEC, ANR)
Streaming audio	Due vie, full duplex

RETE

Tipo Attivo
Angolo di rilevamento	54° (H), 70° (V)
Portata	1 - 10 m (3,3 - 32,9 ft), in funzione dell'ambiente circostante, configurabile a passi di 1 m (3,3 ft).In presenza di un modulo display collegato all'unità elettrica principale la portata è limitata a 1 m (3.3 ft).
Tecnologia	4D. Basata su più sensori integrati e algoritmi, tra cui energia di radiofrequenza (ERF)

	via app, ad es.
	• Portata (1 - 10 m / 3,3 - 32,9 ft)
	• Direzione del movimento (arrivo, partenza, entrambe)
Configurazione	• Eventi personalizzati (ad es. attivazione di un relè, notifica push chiamata SIP [audio/video], notifica HTTP(s))
	• Orari personalizzati

RFID

Tipo	Sistema ARPT (Active Reader Passive Tag)
Norma	ISO/IEC 18000-2:2009 Part 2, EM4100, EM4102
Frequenza 125 KHz
Portata	0 - 3 cm, in funzione dell'ambiente circostante
Antenna interna
Transponder compatibili	Keyfob RFID ordinabili a parte, su www.doorbird.com/buyÈ possibile gestire fino a 200 tag
Configurazione	via app, ad es.Tag (aggiungere, eliminare)Eventi personalizzati (ad es. attivazione di un relè,chiamata SIP [audio/video], notifica HTTP(s))Orari personalizzatiAccessi RFID degli ultimi 60 minuti, visualizzabili nell'app

MODULI RADIO INTEGRATI

RFID 125 KHz

Sensore 24 GHz, disattivabile

INTEGRAZIONE DI DISPOSITIVI DI TERZI (DOORBIRD CONNECT)

Integrazione partner	vedi www.doorbird.com/connect
API vedi www.doorbird.com/api
Streaming sincrono	di una registrazione basata su eventi e continuativa

ACCESSORI IN OPZIONE

Acquistabili a parte

su www.doorbird.com/buy

INFORMATIVA LEGALE

Generalità

1. DoorBird è un marchio registrato della società Bird Home Automation GmbH.
2. Apple, il logo Apple, Mac, Mac OS, Macintosh, iPad, Multi-Touch, iOS, iPhone e iPod touch sono marchi di Apple Inc.
3. Google, Android e Google Play sono marchi di Google, Inc.
4. Il marchio denominativo e i loghi Bluetooth® sono marchi di Bluetooth SIG, Inc.
5. Tutte le altre denominazioni aziendali e di prodotti possono essere marchi delle rispettive aziende a cui vengono associati.
6. Ci riserviamo il diritto di modificare i nostri prodotti ai fini dell'ulteriore sviluppo tecnologico. I prodotti raffigurati possono differire nell'aspetto da quelli consegnati in virtù del loro costante sviluppo.
7. La riproduzione o l'estrazione anche parziale di testi, immagini e fotografie in qualsivoglia media tratti dalle presenti istruzioni necessita espressamente della nostra previa autorizzazione scritta.
8. La realizzazione delle presenti istruzioni è soggetta al diritto d'autore. Decliniamo ogni responsabilità per eventuali errori nonché inesattezze nei contenuti o refusi (anche per quanto riguarda i dati tecnici o all'interno di grafici o disegni tecnici).
9. I nostri prodotti rispettano le direttive tecniche nonché le disposizioni elettriche e in materia di telecomunicazioni in vigore in Germania, nella UE e negli USA.
10. I nostri prodotti e rispettivi componenti (IC, software, ecc.) possono essere utilizzati esclusivamente per finalità civili, non militari.

Protezione e sicurezza dei dati

1. Al fine di garantire massima sicurezza, il dispositivo utilizza le stesse tecnologie di cifratura in uso nell'ambito dell'online banking. Per la sicurezza dell'utenza non viene fatto uso del port forwarding o del DynDNS.
2. La sede del centro di calcolo per l'accesso remoto tramite app online è tassativamente nella UE se l'indirizzo IP del dispositivo rilevato ha sede in Unione europea. Il centro di calcolo viene gestito secondo le norme di sicurezza più severe.
3. I metodi di monitoraggio, tra cui quelli video e audio, possono essere regolamentati da leggi che variano in funzione del Paese di installazione. Prima di installare e utilizzare l'apparecchio per scopi di monitoraggio invitiamo pertanto a verificare le leggi vigenti nel rispettivo Paese.

Se il dispositivo è un citofono da esterni, un citofono da interni o un videocitofono:

• in molti Paesi le immagini video e l'audio possono essere trasmessi solo dopo che il visitatore ha suonato il campanello (protezione dei dati, configurabile nell'app);
• effettuare il montaggio in modo tale che l'area di registrazione della videocamera sia limitata esclusivamente alla zona immediatamente circostante l'ingresso.
• Il dispositivo dispone all'occorrenza di una cronologia dei visitatori e di un sensore di movimento. Se necessario, è possibile attivare/disattivare queste funzioni.

Invitiamo a informarsi presso il proprietario e il condominio se è consentito installare e utilizzare questo prodotto. Bird Home Automation GmbH declina qualsiasi responsabilità per l'uso improprio o la configurazione errata del prodotto, ivi compresa l'apertura indesiderata di una porta.

Bird Home Automation non può essere ritenuta responsabile per danni derivanti da installazioni improprie, già esistenti o recenti. In caso di necessità, segnalare la presenza del dispositivo in modo adeguato nel punto più opportuno.

Rispettare tutte le normative locali applicabili al luogo dell'installazione in materia di utilizzo dei componenti e videocamere di sorveglianza.

Gli aggiornamenti software o del sistema operativo (i cosiddetti "aggiornamenti del firmware") dei prodotti Bird Home Automation GmbH vengono solitamente effettuati in automatico, ove tecnicamente possibile, via connessione Internet. Attraverso gli aggiornamenti automatici del firmware, il software dei prodotti viene aggiornato all'ultima versione per garantire un funzionamento sempre affidabile, sicuro e performante. Grazie al costante lavoro di sviluppo, è possibile che alcune funzioni vengano aggiunte in un secondo momento, ampliate o lievemente modificate. Bird Home Automation GmbH provvede di norma ad apportare modifiche di notevole entità o a limitare funzioni già presenti solo qualora lo ritenga necessario (ad esempio per salvaguardare la sicurezza e la tutela dei dati, per garantire maggiore stabilità o per tenerle aggiornate allo stato della tecnica). Solitamente, se è disponibile un aggiornamento del firmware, i server di Bird Home Automation GmbH lo trasmettono automaticamente a tutti i prodotti compatibili collegati a Internet o al server di Bird Home Automation GmbH. Questo processo avviene per gradi e può richiedere diverse settimane. Quando un prodotto riceve l'aggiornamento del firmware, lo installa e solitamente si riavvia. Gli aggiornamenti del firmware già installati sono irreversibili. Dal momento che i prodotti e il software di Bird Home Automation GmbH non sono realizzati espressamente su misura per i clienti, un cliente non può interrompere un aggiornamento automatico se il prodotto è collegato a Internet o al server di Bird Home Automation GmbH.

Pubblicato da

Queste istruzioni potrebbero presentare difetti di stampa o refusi. È nostra cura verificare periodicamente le informazioni qui contenute e provvedere alle correzioni del caso in vista della ristampa successiva. Si declina qualsiasi responsabilità per errori di natura tecnica o di stampa ed eventuali conseguenze.
