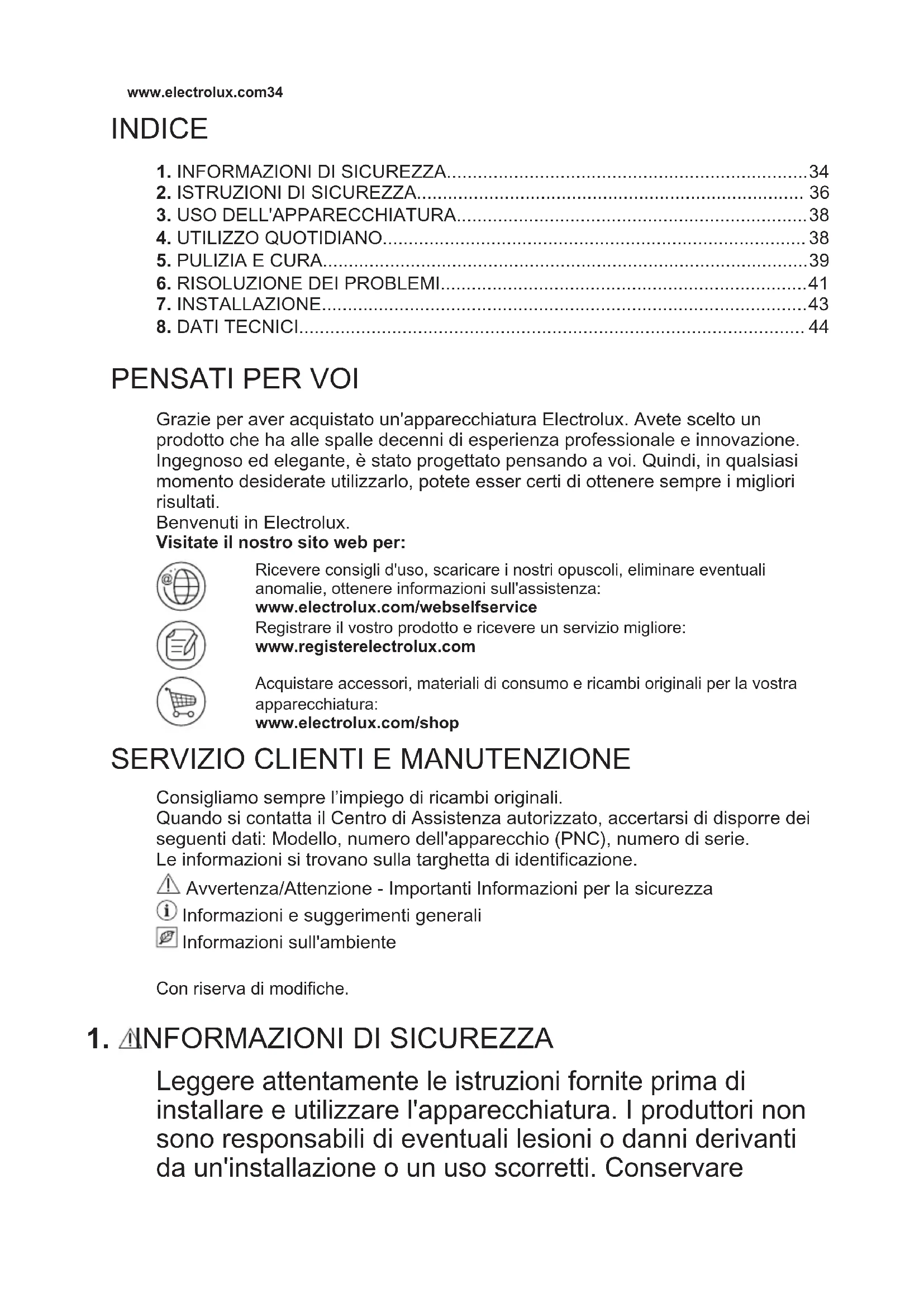

MANUALE UTENTE EN3700MFX ELECTROLUX

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzato, potete esser certi di ottenerere sempre i migliorori risultati.

Benvenuti in Electrolux.

Visitate il nostro site web per:

Ricevere consigli d'uso, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza:

www.electrolux.com/webselfservice

Registrarilevisto prodottoere ricevere un servizio migliorare:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consiglio sempre l'impiego di ricambi originali.

Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei seguenti dati: Modelolo, numero dell'apparecchio (PNC), numero di serie.

Le informazioni si trovano sulla targhetto di identificazione.

Avverenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni e suggerimenti generali
Informazioni sull'ambiente

Con riserva di modifiche.

1. INFORMAZIONI DI SICUREZZA

Leggere attendamente le istruzioni fornite prima di installare e utilizzato l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare

sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabilityi

• Questa apparecchiatura più essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o seistruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.
  Non consentire ai bambini di giocare con l'apparecchiatura.
• I bambini non devono eseguire interventi di pulizia e manutenzione sull'apparecchiatura alla essere supervisionati.
• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

1.2 Avverenze di sicurezza generali

• L'apparecchiatura è destinata all'uso domestico e applicazioni simili, tra cui:

-case di campagna; cucine di negozi, uffici e altri ambienti di lavoro
- clienti di hotel, motel, bed and breakfast e altri ambienti residenziali

• Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, non siano ostruite.
• Non usare dispositivi elettrici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento.
• Non danneggiare il circuito refrigerante.
• Non utilizzato apparente elettriche all'interno dei comparti di conservazione degli alimenti, ad eccezione di quelli consigliati dal costruttore.

Non nebulizzare acqua né'utilizzare vapore per pulire l'apparecchiatura.
- Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.
Non conservare in questa apparecchiatura sostanze explosive come bombolette spray contenti un propellente infiammabile.
- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un technique autorizzato o da una persona qualificata per evitare situazioni di pericolo.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

AVVERTENZA!

L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Togliere tutto l'imballaggio e i bulloni per il trasporto.
  Non installment outilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i quanti di sicurezza e le calzature adeguate.
• Assicurarsi che l'aria possa circolare liberamente attorno all'apparecchiatura.
  In fase di prima installatione o dopo aver girato la porta, attendere almeno 4 ore prima di collegare l'apparecchiatura alla sorgente di alimentazione. Questo serve a consentire all'olio di fluire nuovamente nel compressore.
• Prima di eseguire eventuali operazioni sull'apparecchiatura (ad esempio invertire la porta),togliere la spina alla presa di corrente.

Non installare l'apparecchiatura in prossimità di radiatori, fornelli, fornì o piani di cottura.
Non installare l'apparecchiatura dove sia esposta alla luce solare diretta.
Non installment questa apparecchiatura in luoghi troppo umidi o freddi, come aggionate strutturali, garage o cantine.
- Quando si sposta l'apparecchiatura, sollevarla dal bordo anteriore, casi da non graffiare il pavimento.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporte di una messa a terra.
• Verificare che i parametri sulla targhetto siano compatibili con leindicazioni elettriche dell'alimentazione.
• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
  Nonutilizzare prese multiple e prolonghe.
• Accertarsi di non danneggiare i componenti elettrici (ad es. la spina di alimentazione, il cavo di alimentazione, il compressore).

Contattare il Centro di Assistenza Autorizzato o un elettricista per sostituire i componenti elettrici.

• Il cavo di alimentazione devere rimanere molto il livello della spina di alimentazione.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre alla spina.

2.3 Utilizzo

AVVERTENZA!

Rischio di lesioni, scottature o scosse elettriche.

• Non modificare le specifiche tecniche dell'apparecchiatura.
  Non introdure apparecchiature elettriche (ad es. gelatiere) nell'apparecchiatura se non specificamente consentito dal produttore.
• Fare attenzione a non danneggiare il circuito refrigerante. Esso contiene isobutano (R600a), un gas naturale con un alto livello di compatibilità ambientale, tuttavia il gas è inflammabile.
• Nel caso di danno al circuito refrigerante, assicurarsi che non si sviluppino fiamme libere e scintille nel locale. Aerare bene l'ambiente.
  Non appoggiare oggetti incandescenti sulle parti in plastica dell'apparecchiatura.
  Non introdurre bevande analcoliche nel vano congelatore. Si verrà a create una pressione nel contentitore della bevanda.
  Non conservare gas e liquidi infiammabili nell'apparecchiatura.
  Non appoggiare o tenere liquidi o materiali infiammabili, ne oggetti facilemente incendiabili sull'apparecchiatura, al suo interno o nelle immeditate vicinanze.
  Non toccare il compressore o il condensatore. Sono incandescenti.

Non togliere o toccare gli oggetti nel vano congelatore con le mani bagnate o umide.
Non ricongelare del cibo precedente scongelato.
- Attenersi alle istruzioni per la conservazione riportate sulla confezione del cibo surgelato.

2.4 Luce interna

• Il tipo di lampadina utilizzata per questa apparecchiatura non puo essere utilizzato per l'illuminazione domestica

2.5 Pulizia e cura

AVVERTENZA!

Vi è il rischio di ferarsi o danneggiare l'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina alla presa.
• L'unità refrigerante di questa apparecchiatura contiene idrocarburi. L'unità delve essere ricaricata ed ispezionata esclusivamente da personale qualificato.
• Controllare regolarmente lo scarico dell'apparecchiatura e, se necessario, pulirlo. L'obstruzione dello scarico puo causare un deposito di acqua di sbrinamento sul fondo dell'apparecchiatura.

2.6 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.
  Rimuovere la porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.

• Il circuito refrigerante e i materiali di isolamento di但这a apparecchiatura rispettano l'ozono.

• La schiuma isolante contiene gas inflammabili. Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.

Non danneggiare i componenti dell'unità refrigerante che si trovano vicino allo scambiatore di calore.

3. USO DELL'APPARECCHIATURA

3.1 Accensione

Inserire la spina nella presa.

Impostare il regolatore di temperatura a un livello medio, ruotandolo in senso orario.

3.2 Spegnimento

Per spegnere l'apparecchiatura, ruotare il regolatore di temperatura in posizione "O".

3.3 Regolazione della temperatura

La temperatura viene regolata automaticamente.

PerMETTEREINfunzione I'apparecchiatura,procedere come segue:

• impostare il regolatore di Temperatura a un livello basso per ottenere un raffreddamento minimo.
• ruotare il regolatore di Temperatura versuso le impostazioni superiuri per ottenerile raffreddamento massimo.

In condizioni normali, si consiglia di utilizzato una regolazione media.

4. UTILIZZO QUOTIDIANO

4.1 Congelamento di alimenti freschi

Lo scomparto congelatore è adatto al congelamento di alimenti freschi e alla conservazione a lungo termine di alimenti congelati e surgelati.

Per congelare i cibi freschi è possibile mantenere la regolazione media.

Tuttavia, per ottener un congelamento più rapido, è possibile impostare il

Tuttavia, è importante ricordare che la temperature all'interno dell'apparecchiatura dipende dai seguenti fattori:

• temperatura ambiente
• frequenza di aperture della porta
• quantità di alimenti conservati
• posizione dell'apparecchiatura.

Se la temperatura ambiente è elevata o l'apparecchiatura è a pieno carico e l'apparecchiatura è impostata sulla temperatura minima, Questa potrebberimanere attiva ininterrottamente formando della brina sulla parete posterior. In quello caso, impostare una temperatura più elevata per consentire lo sbrinamento automatico e ridurre così il consumo di energia.

regolatore di temperatura a un livello più alto per augmentare l'intensità di raffreddamento.

In questa condizione la
temperatura del vano
frigorifero potrebbe scendere al di sotto di 0^ .Qualora ciò accadesse, è necessario reimpostare la temperatura a un livello più alto.

Riporre i cibi freschi da congelare nel terzo scomparto.

La quantità massima di alimenti
congelabili in 24 ore è riportata sulla
targhetta dei dati, un'etichetta presente
sulle pareti interne dell'apparecchiatura.

Ilprocessodicongelamento dura 24 ore: nonaggiungerealterior alimenti da congelareper tutta la durata delprocesso.

4.2 Conservazione dei surgelati

Al primo avvio o dopo un periodo di inutilizzo si consiglia di lasciare in funzione l'apparecchiatura per almeno 2 ore, prima di introdurre gli alimenti nel vano.

I cassetti del congelatore consentono di individuire rapidamente e lavormente la confazione di alimenti desiderata. Se occorre conservare grandi quantità di cibo, si consiglia di rimuovere tutti i cassetti ad eccezione del cassetto inferiore, la cui presenza è necessaria per assicurare la buona circolazione dell'aria. Su tutti i ripiani è possibile posizionare alimenti fino a una sporenza massima di 15 mm alla porta.

AVVERTENZA!

In caso di sbrinamento accidentale, per esempio a causa di un'interruzione dell'alimentazione elettrica, se l'alimentazione manca per un periodo superiore al valore indicato nella tabella dei dati tecnici sotto "Tempo di risalita", il cibo scongelato deve essere consumato rapidamente o cucinato immediatamente e quindi ricongelato (dopo il raffreddamento).

5. PULIZIA E CURA

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

4.3 Conservazione degli alimenti nella scomparto frigorifero

Coprire o avvolgere gli alimenti, in particolare quelli con un gusto o un aroma forte.

Disporre gli alimenti in modo da consentire una corretta circolazione dell'aria.

Tenere gli alimenti sui ripiani a una distanza non inferiore a 20mm alla parete posteriore e 15mm alla porta.

4.4 FREESTORE

La funzione FREESTORE consente di far raffreddare il cibo rapidamente e di essere una temperatura più uniforme all'interno dello scomparto. Si consiglia di attivare la funzione FREESTORE quando la temperatura ambiente supera i 25^ .

Per attivare il dispositivo FREESTORE premere il tasting al di sopra dello stesso. La spia verde si accende.

Quando si spegne l'apparecchiatura, ricordare di spegnere la ventola premendo nuovamente il tasto. La spia verde si spegne.

5.1 Pulizia dell'interno

Prima di utilizzato l'apparecchiatura per la prima volta, lavare l'interno e gli accessori con acqua tiepida e sapone

neutro per eliminare il tipico odore dei prodotti nuovi, quindi asciugare accuramente.

ATTENZIONE!

Non usare detergenti, polveri abrasive, detergenti a base di cloro od olio, dato che potrebbero danneggiare le finiture.

5.2 Pulizia periodica

ATTENZIONE!

Evitare di tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchiatura.

ATTENZIONE!

Prestare attenuationa non danneggiare il systema refrigerante.

ATTENZIONE!

Quando si sposta l'apparecchiatura, sollevarla per il bordo anteriore, cosi da non graffiare il pavimento.

L'apparecchiatura deve essere pulita regolarmente:

1. Lavare l'interno e gli accessori con acqua tiepida e sapone neutro.
2. Ispezionare regolarmente le guarnizioni della porta ed eliminare con un panno umido traccce di sporco e residui.
3. Risciacquare e asciugare accuramente.
4. Pulire il condensatore e il compressore sul retro dell'apparecchiatura con una spazzola. Questa operazione migliorera le prestazioni dell'apparecchiatura riducendone i consumi di energia.

5.3 Sbrinamento del frigorifero

Durante l'uso normale, la brina viene eliminata automaticamente dall'evaporatore del vano frigorifero agli volta che il motocompressore si arresta.

L'acqua di sbrinamento giungeattraverso un condotto in un apposto recipiente postosul retro dell'apparecchiatura, sopra il motocompressore, dove evapora.

È importante pulire periodicamente il foro di scarico dell'acqua di sbrinamento, situato al centro del canale sulla parete posteriori, per evitare che l'acqua fuoriesca sugli alimenti.

5.4 Sbrinamento del congelatore

ATTENZIONE!

Per rimuovere la brina dall'evaporatore, non usare utensili metallici appuntiti che possano danneggiarlo. Non usare dispositivi meccanici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento. Un aumento della temperatura dei surgelati durante lo sbrinamento cui poudidire rurre la loro durata di conservazione.

Circa 12 ore prima dello sbrinamento, impostare una temperatura più bassa per accumulare una riserva di freddo sufficiente per l'interruzione del funzionamento.

Énormale che sui ripiani del congelatore e intorno allo scomparto superiore si formi, col tempo, uno strato di brina.

Quando tale strato raggiunge uno spessore di ca. 3 - 5mm il vano congelatore delve essere sbrinato.

1. Spagnere l'apparecchiatura o estrarre la spina della presa a parete.
2. Rimuovere i surgelati, avvolgerli in alcuni strati di carta di giornale e riporli in un luogo fresco.

AVVERTENZA!

Non toccare alimenti
congelati con le mani
bagnate. Le mani
potrebberoaderire
all'alimento congelato.

1. Lasciare aperta la porta e proteggere il pavimento dall'acqua di scongelamento, ad esempio con un panno o un recipiente piatto. Per accelerare il processo di sbrinamento, collocate un recipiente di acqua calda nel vano congelatore. Inoltre, con un raschietto togliere i peszzi di ghiaccio che si distaccano prima che lo sbrinamento sia completing.
2. Una volta completato lo sbrinamento, asciugare accuramente l'interno

conservando il raschietto per l'uso futuro.

1. Accendere l'apparecchio.

Attendere almeno 3 ore prima di ricollocare gli alimenti all'interno dello scomparto congelatore.

5.5 Periodi di non utilizzato

Se l'apparecchiatura non viene utilizzata per un lungo periodo, adottare le seguenti precauzioni:

1. Scollegare l'apparecchiatura alla rete elettrica.
2. Estrarre tutti gli alimenti.
3. Sbrinare (se necessario) e pulire l'apparecchiatura e tutti gli accessori.
4. Pulire l'apparecchiatura e tutti gli accessori.
5. Lasciare la porta/le porte socchiusa/e per evitare la formazione di odori sgradevoli.

6. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

6.1 Cosa fare se...

Problema Causa possibile Soluzione
L'apparecchiatura è rumo-rosa.	L'apparecchio non è ap-poggiato in modo corretto.	Controllare se l'apparecchia-tura è appoggiata in modo stabile.
La lampadina non si ac-cende.	La lampadina è in modalità stand-by.	Chiudere e riapire la porta.
	La lampada è guasta. Fare riferimento alla sezione "Sostituzione della lampa-da".
Il compressore rimane sempre in funzione.	La temperature impostata non è corretta.	Fare riferimento al capitolo "Funzionamento"/"Pannello di controllo".
Sono stati introdotti molti		Attendere alcune ore e ricon-trollare la temperature.
La temperature ambiente	è troppo alta	Fare riferimento al grafico della classe climatica sulla targhetto dei dati.
Gli alimenti introdotti nel-	l'apparecchiatura erano troppo caldi.	Lasciar raffreddare gli ali-menti a temperatura ambien-te prima di introdurli.
Scorre dell'accu all'interr- no del frigorifero.	Lo scarico dell'accu è ostruito.	Pulire lo scarico dell'accu.
	Gli alimenti impediscono all'accu di scorrere nel- apposto collettore.	Evitare di disporre gli alimen-ti direttamente contro la pa-rete posteriore.
Presenza di acqua sul pa-vimento.	L'accu di sbrinamento non viene scarcata nella bacinella di evaporazione posta sopra il compresso-re.	Collegare lo scarico dell'accu di sbrinamento alla baci-nella di evaporazione.
La temperature all'interno dell'apparecchiatura è troppo bassa/troppo alta.	Il regolatore della tempe-ratura non è impostato correttamente.	Impostare una temperature superiore/inferiore.
	La temperature degli ali-menti è troppo alta.	Prima di introdurre gli ali-menti, lasciarli raffreddare a temperatura ambiente.
	Sono stati introdotti molti alimenti contemporanea-mente.	Introduurre gli alimenti un po-co allaolta.
I pannelli laterali dell'apparecchiatura sono caldi.	Si tratta di uno stato nor-male causato dal funzio-namento dello scambiato-re di calorie.	Verificare che ci siano alme- no 30 mm di spazio fra agli lato dell'apparecchiatura e il mobilio nelle vicinanze quando la temperature ambiente supera i 38°C.
C'è troppa acqua condensata sulla parete posterio-re del frigorifero.	La porta è stata aperta con eccessiva frequenza.	Aprire la porta solo se ne-cessario.
	La porta non è stata chiu-sa completamente.	Controllare che la porta sia chiusa completamente.
	Il cibo conservato non è stato avvolto nell'apposto materiale.	Avvolgere gli alimenti in un imballaggio adeguato prima di riporli all'interno dell'appa-recchiatura.
La porta non si aprere facil-mente.	Hai cercato di ri-aprire la porta subito dopo averla chiusa.	Attendere alcuni secondi fra la chiusura e la riapertura della porta.

Se il consiglio non da risultati, contattare il Centro di Assistenza Autorizzato più vicino.

6.2 Sostituzione della lampadina

L'apparecchiatura è dotata di una lampadina interna a LED a lunga durata.

Consigliamo caldamente di servirsi unicamente di pezzi di ricambio originali.

Usare solo lampadine LED (base E14). La potenza massima è indicata sull'unità lampada.

7. INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

7.1 Luogo d'installazione

Installare l'apparecchiatura in un luogo asciutto, ben ventilato, la cui temperature ambiente corrisponda alla classe climatica individata sulla targhetto dei dati del modello:

Classe Temperatura ambiente climati- ca

SN Da +10°C a + 32°C

N Da +16°C a + 32°C

ST Da +16°C a + 38°C

T Da +16°C a + 43°C

7.2 Collegamento elettrico

• Prima di inseire la spina, verificare che la tensione e la frequenza riportate sulla targhetta dei dati corrispondano a quella dell'impianto domestico.

ATTENZIONE!

Estrarre la spina dalla presa di corrente.

1. Tirare il lato sinistro del coprilampada con le dita per sbloccarlo. Togliere il coperchio tirandolo verso se stessi.
2. Sostituire la lampadina con una della stessa potenza e forma,specificamente studiata per gli elettrodomestici.
3. Installare il coprilampada.
4. Inserire la spina nella presa.

5. Apriere l'oblo. Controllare che la luce si accenda.

6. L'apparecchiatura deve disporre di una messa a terra. La spina del cavo di alimentazione è dotata di un apposto contatto. Se la presa di corrente dell'impianto domestico non è collegata a terra, allacciare l'apparecchiatura a una presa di terra separata in conformità alle norme in vigore, rivolgendosi a un elettricista qualificato.

7. Il produttore declina agli responsabilità qualora le suddette precauzioni di sicurezza non vengano rispettate.
8. Questa apparecchiatura è conforme alle direttive CEE.

7.3 Installazione dell'apparecchiatura e possibilità di invertire la porta

Fare riferimento alle istruzioni dedicate all'installazione (requisiti di ventilazione, livellamento) e alla possibilità di invertire la porta.

8. DATI TECHNICI

Altezza 1845 mm

Larghezza 595 mm

Profondità 642 mm

Tempo di risalita 30 ore

Tensione 230 - 240 V

Frequenza 50 Hz

I dati tecnici sono riportati sulla targhetta dei dati applicata sul lato esterno o interno dell'apparecchiatura e sull'etichetta dei valori energetici.

9. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il symbolo Buttare I'imballaggio negli apposti contentitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le

apparecchiature che riportano il symbolo
X insieme ai normali rifiuti domestici.
Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

CONTENIDO

1. INFORMACION SOBRE SEGURIDAD 45
2. INSTRUCCIONES DE SEGURIDAD 47
3. FUNCIONAMIENTO 48
   4.USO DIARIO 49
4. MANTENIMIENTO Y LIMPIEZA 50
   6.SOLUCIONDEPROBLEMAS 52
5. INSTALLACION 54
   8.DATOS TECNICOS 55

PENSAMOS EN USTED
