Marca	Kärcher
Modello	BP 7 Home & Garden
Categoria	Pompa per acqua
Tipo	Pompa multicellulare 5 stadi
Alimentazione elettrica	230-240 V, 50 Hz, 1200 W
Portata massima	6000 l/h
Pressione massima	0,60 MPa (6,0 bar)
Altezza di aspirazione massima	8 m
Altezza di mandata massima	60 m
Pressione di riavvio (modalità automatica)	0,13 MPa (1,3 bar)
Dimensione max. delle particelle nel fluido	1 mm
Peso (senza accessori)	13,0 kg
Livello di pressione sonora (LpA)	61 dB(A)
Livello di potenza sonora (LWA)	76 dB(A)
Materiale del corpo	Plastica tecnica
Attacco aspirazione	G1 (33,3 mm)
Attacco pressione	G1 (33,3 mm) con adattatore a 2 vie
Protezione contro il funzionamento a secco	Sì, arresto automatico dopo 3-4 min
Modalità di funzionamento	Manuale e automatico
Fluidi ammessi	Acqua industriale, acqua di pozzo, acqua piovana, acqua di piscina (additivi dosati)
Temperatura max. del fluido	35 °C
Manutenzione	Pulizia regolare del prefiltro
Protezione antigelo	Svuotamento completo obbligatorio
Garanzia	Secondo condizioni del distributore (2 anni pezzi e manodopera)

Domande frequenti - BP 7 Home & Garden Kärcher

Come installare la pompa BP 7 Home & Garden?

Per un'installazione mobile, collegare un tubo di aspirazione resistente al vuoto all'ingresso G1 e un tubo di pressione all'uscita. Per un'installazione fissa, avvitare la pompa su una superficie piana dopo aver estratto e ruotato i piedini in gomma. Riempire la pompa d'acqua prima del primo utilizzo tramite il tubo di riempimento. Utilizzare preferibilmente accessori Kärcher originali.

Quali fluidi posso utilizzare con questa pompa?

I fluidi ammessi sono acqua industriale, acqua di pozzo, acqua di sorgente, acqua piovana e acqua di piscina con additivi dosati. La temperatura del fluido non deve superare 35 °C. Non utilizzare la pompa per acqua potabile o liquidi infiammabili.

Come funziona la modalità automatica?

In modalità automatica (interruttore su 'Auto'), la pompa si avvia automaticamente non appena la pressione scende sotto 0,13 MPa (1,3 bar) durante un prelievo d'acqua. Si ferma dopo un breve ritardo quando la portata diventa inferiore a circa 60 l/h. Questa modalità mantiene una pressione costante nel sistema.

Cosa fare se la pompa non si avvia?

Controllare prima l'alimentazione elettrica (spina, presa). Assicurarsi che il prefiltro non sia intasato. Se la pompa è in modalità automatica, la pressione nel sistema potrebbe essere superiore a 1,3 bar: aprire un rubinetto per ridurre la pressione. Consultare anche la spia LED di guasto (lato aspirazione o pressione) per identificare la causa.

Perché la pompa si ferma con la spia 'Guasto lato aspirazione' accesa?

Questa spia indica un guasto nell'alimentazione dell'acqua. Verificare che la fonte d'acqua (cisterna, pozzo) contenga abbastanza acqua. Controllare l'assenza di perdite sui raccordi lato aspirazione. Pulire il prefiltro e sciacquare i residui nel tubo di riempimento. Se il problema persiste, la pompa si è fermata per protezione contro il funzionamento a secco.

Come effettuare la manutenzione della pompa BP 7 Home & Garden?

L'apparecchio non richiede manutenzione regolare. Dopo l'uso con additivi, sciacquare la pompa con acqua pulita. Pulire periodicamente il prefiltro: aprire il coperchio del tubo di riempimento, rimuovere il prefiltro con la valvola di non ritorno, pulirli sotto acqua corrente e rimontare. Lubrificare le guarnizioni solo con il grasso Kärcher originale (6.288-143.0).

Come proteggere la pompa dal gelo?

Prima di un deposito prolungato o in caso di gelo, svuotare completamente la pompa e gli accessori. Aprire il rubinetto lato pressione per ridurre la pressione. Svitare il coperchio del tubo di riempimento, pulire il prefiltro, quindi capovolgere la pompa per evacuare tutta l'acqua. Conservarla in un locale al riparo dal gelo.

Quali accessori sono consigliati?

Utilizzare esclusivamente accessori originali Kärcher: tubo di aspirazione con valvola di non ritorno, prefiltro supplementare per acqua sabbiosa, flessibile di compensazione della pressione per installazione fissa e serbatoio di compensazione della pressione in caso di perdite nel sistema. Questi accessori garantiscono un funzionamento affidabile.

La pompa può alimentare una lavatrice o un irrigatore automatico?

Sì, l'adattatore di collegamento a 2 vie consente di alimentare contemporaneamente due apparecchi, come una lavatrice e un irrigatore. In modalità automatica, la pompa mantiene la pressione necessaria. Assicurarsi di rispettare l'altezza di mandata massima (60 m) e la portata (6000 l/h).

Cosa fare se la pompa funziona ma non trasporta acqua?

Ciò è spesso dovuto alla presenza di aria nella pompa. Verificare la messa in servizio: la pompa deve essere riempita d'acqua prima dell'uso. Controllare che il tubo di aspirazione sia ben immerso e senza perdite. Pulire il prefiltro e la zona di aspirazione. Assicurarsi che i raccordi siano correttamente serrati.

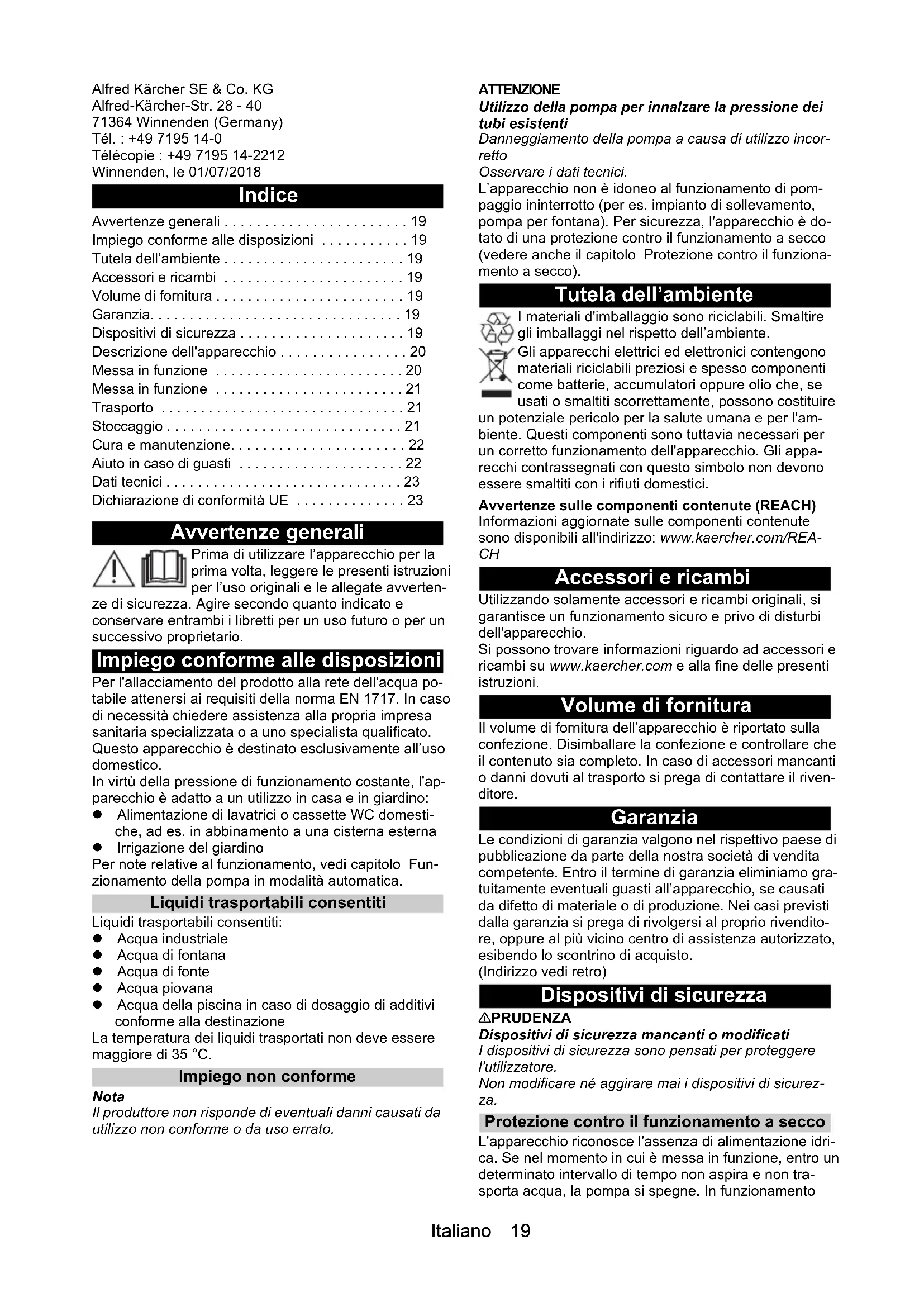

MANUALE UTENTE BP 7 Home & Garden Kärcher

Avvertenze generali 19

Impiego conforme alle disposizioni 19

Tutela dell'ambiente 19

Accessori ericambi 19

Volume di fornitura 19

Garanzia. 19

Dispositivi di sicurezza 19

Descrizione dell'apparecchio 20

Messa in funzione 20

Messa in funzione 21

Trasporto 21

Stoccaggio 21

Cura e manutenzione. 22

Aiuto in caso di guasti 22

Dati tecnici 23

Dichiarazione di conformità UE 23

Avvertenze generali

Prima diutilizzare l'apparecchio per la prima volta,leggere le presenti istruzioni per I'uso originali e le allegate avventen

ze di sicurezza. Agire secondo quanto indicate e conservare entrambi i libretti per un uso futuro o per un successivo proprietario.

Impiego conforme alle disposizioni

Per l'allacciamento del prodotto alla rete dell'acqua potabile attenersi ai requisiti della norma EN 1717. In caso di necessità chiedere assistenza alla propria impresa sanitaria specializzata o a uno specialista qualificato. Questo appearecchio è destinato esclusivamente all'uso domestico.

In virtù della pressione di funzionamento costante, l'apparecchio è adatto a un utilizzo in casa e in giardino:

• Alimentazione di lavatrici o cassette WC domestiche, ad es. in abbinamento a una cisterna esterna

• Irrigazione del giardino Per note relative al funzionamento, vedi capitolo Funzionamento della pompa in modalità automatica.

Liquidi trasportabili consentiti

Liquidi trasportabili consentiti:

• Acqua industriale
• Acqua di fontana
• Acqua di fonte
  Acqua piovana
• Acqua della piscina in caso di dosaggio di additivi conforme alla destinazione

La temperatura dei liquidi trasportati non deve essere maggiore di 35^

Impiego non conforme

Nota

Il produttore non risponde di eventuali danni causati da utilizzo non conforme o da uso errato.

ATTENZIONE

Utilizzato della pompa per innalzare la pressione dei tubi esistenti

Danneggiamento della pompa a causa di utilizzo incorretto

Osservare i dati tecnici.

L'apparecchio non è idoneo al funzionamento di pompaggio ininterrotto (per es. impianto di sollevamento, pompa per fontana). Per sicurezza, l'apparecchio è dato di una protezione contro il funzionamento a secco (vedereanche il capitolo Protezione contro il funzionamento a secco).

Tutela dell'ambiente

I materiali d'imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell'ambiente.
Gli appearecchi elettrici ed elettronici contengono materiali riciclabili preziosi e spesso componenti come batterie, accumulatorati oppure olio che, se usati o smaltiti scorrettamente, possono costituire

un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con quello symbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sulle componenti contenate (REACH) Informazioni aggiornate sulle componenti contenate sono disponibili all'indirizzo: www.kaercher.com/REACH

Accessori ericambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com e alla fine delle presenti istruzioni.

Volume di fornitura

Il volume di fornitura dell'apparecchio è riportato sulla confezione. Disimballare la confezione e controllare che il contentuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il rivenditore.

Garanzia

Le condizioni di garanzia valgono nel rispetto voaese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti da la garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Dispositivi di sicurezza

△PRUDENZA

Dispositivi di sicurezza mancanti o modificati

I dispositivi di sicurezza sono pensati per proteggere l'utilizzatore.

Non modificare né aggirare mai i dispositivi di sicurezza.

Protezione contro il funzionamento a secco

L'apparecchio riconisce l'assenza di alimentazione idrica. Se nel momento in cui è messa in funzione, entro un determinato intervallo di tempo non aspira e non trasporta acqua, la pompa si spegne. In funzionamento

manuale, Anything avviene after 4 minuti, in funzioniamento automatico after 3 minuti. Sul display si accende il LED "Errore lato aspirazione".

Descrizione dell'apparecchio

Nelle presenti istruzioni per l'uso viene descritta la dotazione massima. A seconda del modello posso sono variate gli elementi inclusi in dotazione (vedi imballaggio).

Per le figure vedi pagina dei grafici Figura A

1 Adattatore di attacco per pompe G1
② Attacco G1 (33,3 mm) tubo di aspirazione (ingressso)
③Bocchettone di riempimento
4Pre-filtro e valvola di non ritorno integrata
Coperchio
6 Tappo di chiusura adattatore di attacco a 2 vie
7 Adattatore di attacco a 2 vie per pompe G1
8 Attacco G1 (33,3 mm) tubo di mandata (uscita)
9Interruttore ON/OFF
10 Custodia cavo e cavo di collegamento alla rete
1Visualizzazione errori
12 Piedini digomma
13LED "errore lato di aspirazione"
14LED "errore lato di mandata"
Fermacavi
Supporto aperture

Messa in funzione

Si consiglia di usare solo tubi di aspirazione, filtri e atacchi originali Karcher. Utilizzando componenti di altri produttori, possono prodursi malfunzionamenti nell'aspirazione di liquidi trasportabili, in particolare nell'utilizzo del systema di attacco a baionetta.

Impiego in mobilità

Nota

Anche piccole perdite comportano dei malfunzionamenti.

Collegamento del flessibile di aspirazione

Nota

Si consiglia di utilizzare il tubo flessibile di aspirazione con un blocco del riflusso. Il blocco di riflusso riduce il tempo di riaspirazione, perché dopo il prelievo dell'acqua impedisce che il tubo di aspirazione si svuoti. Non montare il blocco di riflusso direttamente sulla pompa.

Nota

Se occorre trasportare acqua sabbiosa, si consiglia di utilizzare un pre-filtro aggiuntivo. Montare il pre-filtro tra il tubo flessibile di aspirazione e la pompa.

Per informazioni sul blocco di riflusso e sul pre-filtro vedere il capitolo Accessori e ricambi.

1. Avvitare l'adattatore nell'attacco del tubo flessibile della pompa (ingresso) e serrare a mano.

Figura B

1. Collegare un tubo flessibile di aspirazione a tenuta di vuoto.

Collegare il tubo di mandata

1. Avvitare l'adattatore a 2 vie nell'attacco del tubo flessibile della pompa (uscita) e serrare a mano.

Figura C

L'adattatore a 2 vie consente l'utilizzo contemporaneo di 2 apparente (ad es. lavatrice e sprinkler).
Può essere montato in modo da usare entrambre le uscite lateramente o un'uscita laterale e un'uscita verso l'alto.

Figura D

1. Collegare il tubo di mandata.
2. Se viene'utilizzata una sola uscita, chiudere l'uscita non'utilizzata con il tappo in dotazione.

Riempimento della pompa

1. Svitare a mano il tappo del bocchettone di riempi-mentation o aiutandosi con una chiave (diametro massimo 8 mm).
2. Riempire con acqua la pompa attraverso il bocchettone di riempimento fino al bordo.

Figura F

1. Avvitare il tappo sul bocchettone e serrare a mano o aiutandosi con una chiave.
2. Se presente, après la valvola di chiusura nel tubo di mandata (vedere capitolo Compensazione e scarico della pressione).

Installazione fissa

1. Collegare il tubo flessibile di aspirazione e il tubo di mandata (vedere capitolo Impiego in mobilità). In caso di installatione fissa, non usare attacchi rapidi ma attacchi a vite.
2. Riempire la pompa (vedere capitolo Riempimento della pompa).

Fissaggio della pompa

In caso di installmente fissa, la pompa può essere fissata a un'opportuna superficie.

1. Estrarre e ruotare i piedini dei gomma su entrambi i lati del corpo.

Figura G

1. Introduire piedini di gomma nel corpo.
2. Fissare la pompa con le viti opportune a una superficie pianà.

Compensazione e scarico della pressione

In caso di installmente fissa, si consiglia di montare dal lato in pressione un componente flessibile, come ad esempio un tubo flessibile di compensazione della pressione (vedere capitolo Accessori e ricambi). Questo ha i seguentivantaggi:

• maggiore flessibilità nell'installazione e messa in funzione
• riduzione del rumore, perché le oscillazioni non vengono trasmedasse alle condutture dell'impianto idrico
• La pompa scatta raramente in presenza di piccole perdite

Si consiglia di montare un rubinetto di arresto (non in dotazione) tra la pompa e il tubo di mandata per facilitare lo svuotamento e scarico della pressione nell'impianto. Quando viene svuotata la pompa, chiudendo il rubinetto di arresto si impedisce che l'acqua esca dal tubo di mandata.

In caso di crescenti cali di pressione causati da perdite nell'impianto domestico, la pompa si accende alla prelievo dell'acqua. In quello caso si consiglia di montare un recipiente di compensazione della pressione (vedere capitolo Accessori e ricambi).

Messa in funzione

Avvio

1. Inserire la spina di rete nella presa.
2. Accendere l'apparecchio con il tasting ON/OFF.

Figura E

Utilizzato l'impostazione "I/On" per il funzionamento manuale.
- Utilizzare l'impostazione "Auto" per il funzionamento automatico (vedereanche capitolo Funzionamento della pompa in modalità automatica).

Nota

L'interruttore ON/OFF cui essere azionato comodamente con il piede.

1. Per abbreviare i tempi di aspirazione, sollevare il tubo di mandata di circa 1 m.
2. Attendere sono a quando la pompa non aspira e trasporta uniformamente.

Se l'alimentazione idrica è insufficiente, la protezione contro il funzionamento a secco spegne l'apparecchio (vedere il capitolo Protezione contro il funzionamento a secco).

Funzionamento della pompa in modalità automatica

Nella modalità automatica, le pomp per casa e giardino mantengono automaticamente la pressione:

• La pompa si avvia non appena viene prelevata dell'acqua e la pressione scende molto circa 0,13 MPa (1,3 bar).
• La pompa funzione fino a quando la portata non arriva a circa 60 l/h.
• Quando termina il prelievo di acqua, viene aumentata nuovamente la pressione nell'impianto. Dopoun breve periodo in cui continua a funzionare, la pompa passa in modalità di attesa (standby).

Ottimizzazione della portata

La portata è tanto più grande:

• quanto minore è la prevalenza
• quanto maggiore è il diametro del tubo flessibile utilizzato
• quanto minore è il tubo flessibile
• quanto minore è la perdita di pressione causata dagli accessori collegati

Al terminel del lavoro

1. Spagnere l'apparecchio tramite l'interruttore ON/OFF.
2. Togliere la spina di rete alla presa.

Se l'apparecchio deve essere acceso dato un periodo prolongato, osservare degli accordimenti aggiuntivi (vedere capitolo Cura e manutenzione).

Trasporto

• Portare l'apparecchio.

△PRUDENZA

Cavi tubi liberisul pavimento

Pericolo di inciampo

Durante lo spostamento dell'apparecchio in funzionamento in mobilità, prestare attenzione a cavi e tubi.

Arrotolare il cavo sul portacavo e fissarlo con un fermacavi.

a Sollevare l'apparecchio alla maniglia di trasporto e sportarlo.

• Trasportare l'apparecchio in veicoli.

a Fissare l'apparecchio per impedirne lo scivolamento e il ribaltamento.

Stoccaggio

ATTENZIONE

Pericolo di gelo

Apparecchi non interamente svuotati possono essere danneggiati dal gelo.

Svuotare l'apparecchio e gli accessori completamente.

Proteggere l'apparecchio dal gelo.

1. Aprire il prelievo dell'acqua collegato lato pressione (ad es. rubinetto).
   L'apparecchio non è in pressione.
2. Svuotare itubi.
3. Rimuovere il tubo di aspirazione e il tubo di mandata.
4. Apriere il tappo del bocchettone di riempimento a mano o aiutandi con una chiave, e rimuoverl.
5. Pulire il pre-filtro (vedere il capitolo Pulizia del pre-filtro).
6. Ruotare la pompa e svuotare completeness il bocchettone di riempimento.
7. Montare il pre-filtro.
8. Montare il tappo.
9. Conservare la pompa in un luogo privo di gelo.

Cura e manutenzione

L'apparecchio non richiede manutenzione, quindi non è necessario eseguire lavori di manutenzione periodici.

Sfiato

1. Apriere e chiudere le valvole di pressione collegate allo scarico della pressione.

L'impianto non è in pressione.

Pulizia della pompa

1. Se è stata traportata acqua mista ad altri elementi, pulire la pompa con acqua pulita dopo agli utilizzato.

Pulizia del pre-filtro

Verificare la presenza di sporco nel pre-filtro aspirazione e se necessario pulirlo.

1. Aprire il tappo del bocchettone di riempimento a mano o aiutandosi con una chiave, e rimuoverlo.

2. Rimuovere il pre-filtro nella valvola di non ritorno integrata.

Figura H

1. Staccare la valvola di non ritorno dal pre-filtro.
2. Pulire accuramente con acqua corrente il pre-filtro e la valvola di non ritorno.
3. Eventualmente pulire i residui di sporco alla pompa.
4. Verificare la scorrevolezza della valvola di non ritorno.

ATTENZIONE

Utilizzo di lubrificati non idonei

Danneggiamothe guarnizioni

Utilizzare il grasso disponibile presso l'assistenza Kärcher (6.288-143.0).

Per le guarnizioni utilizzare solo grasso alla oli minerali.

1. Se non sono scorrevoli, ingrassare le guarnizioni.
2. Collegare il pre-filtro alla valvola di non ritorno.
3. Inserire il pre-filtroswana applicare forza nel bocchettone di riempimento. Prestare attenzione alla corretta posizione di inserimento (alloggiamenti).

Figura I

Aiuto in caso di guasti

I guasti hanno spesso cause semplici che possono essere risolte con l'ausilio della panoramicà seguente. In caso di dubbi o di guasti qui non menzionati si consiglia di rivolgersi al servizio assistenza autorizzato.

La pompa funzione ma non trasporta

Nella pompa c'è aria.

1. Verificare la corretta messa in funzione della pompa (vedere capitolo Messa in funzione e Avvio).
   Delle particelle di sporco bloccano la zona aspirata.
2. Togliere la spina di rete alla presa.
3. Pulire la zona aspirata.

Il pre-filtro è sporco.

1. Togliere la spina di rete alla presa.
2. Lasciare raffreddare la pompa.
3. Pulire la zona aspirata.
4. Pulire il pre-filtro (vedere il capitolo Pulizia del pre-filtro).

5. Lavare i resti di sporco sul fondo del bocchettone di riempimentoattraverso il foro di riempimento.

6. Accendere la pompa.

Il tubo flessibile di aspirazione o l'adattatore di attacco non è correttamente avvitato.

1. Verificare se le guarnizioni sono correttamente applicate.
2. Serrare a mano il tubo flessibile di aspirazione e l'adattatore di attacco.

La pompa non funzione o si ferma improvvisamente durante il funzionamento

L'alimentazione di corrente è interrotta.

1. Verificare i fusibili e i collegamenti elettrici.
   Il pre-filtro è sporco.
2. Pulire il pre-filtro (vedere il capitolo Pulizia del pre-filtro).
3. Lavare i resti di sporco sul fondo del bocchettone di riempimentoattraverso il foro di riempimento.

La pompa si trova in modalità automatica e la pressione nell'impianto è maggiore di 1,3 bar.

In modalità automatica l'apparecchio non funziona se la pressione interna è maggiore di 1,3 bar, ovvero se sulla pompa agisce una colonna d'acqua più alta di 13 m.

1. Ridurre la pressione nell'impiano.

La pompa si attiva automaticamente quando la pressione nell'impianto scende sotto 1,3 bar.

La pompa si arrasta, si accende il LED "Errore lato aspirazione"

Il flusso è ostacolato l'apparecchio non va in pressione.
1. Togliere la spina di rete alla presa.
2. Verificare che sia presente acqua sufficiente nel contentatore di aspirazione (ad es. cisterna).
3. Verificare la presenza di perdite negli attacchi lato aspirazione.
4. Pulire il pre-filtro (vedere il capitolo Pulizia del pre-filtro).
5. Lavare i resti di sporco sul fondo del bocchettone di riempimentoattraverso il foro di riempimento.
6. Accendere la pompa.

La portata è troppo Bassa, il blocco del funzionamento a secco ha spento la pompa.

1. Verificare che sia presente acqua sufficiente nel contentatore di aspirazione (ad es. cisterna).
2. Apriere il rubinetto dell'acqua.

La portata viene augmentata.

Errore lato aspirazione dovuto a perdita o a rubinetto chiuso. La pompa non arresta la modalità di aspirazione.

1. Apire il rubinetto.
2. Verificare la presenza di perdite nell'impianto.

Se non è possibile eliminare le perdite, installare un recipienté di compensazione della pressione (vedere capitolo Accessori e ricambi).

La pompa si arresta in modalità automatica, si accende il LED "Errore lato in pressione"

La pompa si accende e spegne spesso per problemi di perdite.

1. Verificare la presenza di perdite sul lato in pressione (ad es. rubinetto).

Se non è possibile eliminare le perdite, installare un recipiente di compensazione della pressione (vedere capitolo Accessori e ricambi).

2.Accendere la pompa.

Dopo l'accensione della pompa la pressione è troppo Bassa. L'apparecchio si avvia immediatamente e si accende e spegne ripetutamente.

1. Aumentare la pressione lato pressione.

2. In caso di utilizzato in giardino, utilizzare un tubo flessibile da giardino di lunghezza minima di 5 m e un diametro di 34 o di 15 m di lunghezza con un diametro di 12 .

3. In caso di installatione fissa, installare un tubo di compensazione della pressione o un recipiente di compensazione della pressione (vedere capitolo Accessori e ricambi).

2.Accendere la pompa.

La pompa si arresta in modalità manuale, si accende il LED "Errore lato in pressione"

La pompa funziona almeno 4 minuti anche se l'uscita lato pressione (ad es. il rubinetto) è chiusa. La protezione dal surriscaldamento spegne l'apparecchio.

1. Togliere la spina di rete alla presa.
2. Apriere il prelievo dell'acqua allacciato lato pressione. L'apparecchio perde pressione.

3.Accendere la pompa.

La portata cala o è troppo Bassa.

Delle particelle di sporco bloccano la zona aspirata.

1. Togliere la spina di rete alla presa.
2. Pulire la zona aspirata.
   Il pre-filtro è sporco.
3. Togliere la spina di rete alla presa.
4. Lasciare raffreddare la pompa.

5. Pulire la zona aspirata.

6. Pulire il pre-filtro (vedere il capitolo Pulizia del pre-filtro).

7. Lavare i resti di sporco sul fondo del bocchettone di riempimentoattraverso il foro di riempimento.
8. Accendere la pompa.
   Il lato di aspirazione non è a tenuta stagna.
9. Verificare la tenuta sul lato di aspirazione.
   E stata superata la portata massima o la portata non è ottimizzata.
10. Rispettare la portata massima (vedi capitolo Dati tecnici).
11. Eventualmente scegliere un diametro differente o una lunghezza diversa del tubo flessibile (vedi capitolo Ottimizzazione della portata).
    La sezione lato pressione è limitata.
12. Apire totalmente la valvola o il rubinetto.
    Il tubo flessibile lato pressione è piegato.
13. Rimuovere le pieghe nel tubo flessibile.

Dati tecnici

		B & Garden	BP 4 Home & Garden	BP 5 Home & Garden	BP 7 Home & Garden
Collegamento elettrico
Tensione di rete V 230-240 230-240 230-240 230-240
Frequenza di rete Hz 50 50 50 50
Potenza nominale W 800 950 1000 1200
Dati sulle prestazioni dell'apparecchio
Portata massima	l/h	3300 3800	6000 6000
Altezza di aspirazione (max.)	m	8	8	8	8
Pressione (max.)	MPa (bar)	0,40 (4,0)	0,45 (4,5)	0,48 (4,8)	0,60 (6,0)
Prevalenza (max.)	m	40 45 48 60
Pressione di reinserimento nella modalità auto-matica (max.)	MPa (bar)	0,13 (1,3)	0,13 (1,3)	0,13 (1,3)	0,13 (1,3)
Dimensioni delle particelle (max.) dei liquidi tra-sportabili consentiti		1	1	1	1
Tipo di pompa		Jet	Jet	Multistadio a 4 livelli	Multistadio a 5 livelli
Tipo LED secondo EN 60825-1		Classe 1	Classe 1	Classe 1	Classe 1
Avvertenze d'uso
Irrigazione (max.)	\( m^2 \)	500 800 1000	1200
Alimentazione idrica domestica (max.)	Persone	8	10	12	12
Irrigazione + alimentazione idrica domestica con \( m^2 \)4 persone (max.)		300 600 800	900
Dimensioni e pesi
Peso (senza accessori)	kg	10,3	10,6	12,5	13,0
Valori rilevati secondo EN ISO 20361
Livello di pressione acustica \( L_{pA} \)	dB(A)	61	63	61	61
	dB(A)	76	78	77	76

Con riserva di modifiche tecniche.

Dichiarazione di conformità UE

Con la presente dichiariamo che la macchina di seguito definita, in consequence della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apporte alla macchina senza il nostro consenso, la presente dichiarazione perde agli validità.

Prodotto: Pompa

Tip: 1.645-xxx

Direttive UE pertinenti

2014/35/UE

2014/30/UE

2000/14/CE

2011/65/UE

Norme armonizzate applicate

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1977+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 50581

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Livello di potenza acustica dB(A)

BP2G

Misurato: 69

Garantito: 72

BP3 G, BP3 G Set +, BP3 H&G

Misurato: 73

Garantito: 76

BP4G

Misurato: 72

Garantito: 75

BP4 H&G eco

Misurato: 75

Garantito: 78

BP5 H&G

Misurato: 74

Garantito: 77

BP7 H&G eco

Misurato: 73

Garantito: 76

I firmatari agiscono per incarico e con delega del consiglio di amministrazione.

Responsabile della documentazione: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str. 28 - 40
