MANUALE UTENTE CS 40 MAGNAT

Avvertenze importanti per l'installazione / certificato di garanzia

innanzi tutto La ringraziamo per aver scelto un prodotto MAGNAT. Ci congratuliamo con Lei. Scegliendo lo"This escondi un articol di qualita riconosciuto in tutto il mondo.

La preghiamo di leggere attentamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti.

Questo triangolo con il symbolo del fulmine avvisa l'utente che all'interno dell'apparecchio sono presenti tensioni elevate che possono provocare scariche elettriche pericolose.

Il triangolo con punto esclamativo indica all'utente dell'apparecchio che nel manuale d'uso compreso nella fornitura sono presenti avertenze importanti (di riparazione) che devono essere assolutamente rispetto.

Attenzione! Non apriere!

Attenzione: Per evitare scosse elettriche non è consentito après l'alloggamento degli altoparlanti/alimentatori ne rimuovere le copertura. All'utente non è consentito effettuire alcun intervento di riparazione. Gli interventi di riparazione sono essere eseguiti solo da tecnici qualiati! Non utilizzato alcuna presa elettrica o prolunga che non possa essere inserita completamente nell'apparecchio.

INDICAZIONE IMPORTANTE AI FINI DELLA SICUREZZA

Prima della messa in esercizio si prega di leggere attendamente le istruzioni per l'uso. Le presenti istruzioni per l'uso comprehendo non avvisi importanti relativi al funzionamento e la sicurezza. Si prega di rispetto delle avventenze. Si prega inoltre di conservare con cura le presenti istruzioni per l'uso.

• AVVERTENZE: Tutti i segnali di avviso presenti sul dispositivo, gli accessori e nelle istruzioni per l'uso devono essere rispettati.
• INFLUENZA TERMICA: Utilizzato il dispositorio e gli accessori solo a temperature compresa tra i 10^ e i 40^ .
  Il dispositivo non deve essere posizionato vicino a fonti di calore (termosifoni, fornì, stufe, fiamme libere). In caso di montaggio nelle vicinanze di amplificatori è necessaria una distance non inferiore a 10 cm.
  Non avicinare a fiamme libere, come ad es. candele.
• Accertarsi che il dispositivo sia sufficientemente aerato. Il dispositivo non deve essere coperto, ad es. con tende, Mantenere una distance sufficiente (ca. 20 cm) dalle pareti.

• INFLUSSO DELL'UMIDITA: Il dispositorio non deve essere esposto a gocce o spruzzi d'acqua. Inoltre non deve essere utilizzato per poggiare vasi o altri contentitori pieni d'acqua. Il dispositorio non deve essere esposto ne all'acqua ne all'umidita. Altrimenti sussiste il pericolo di scosse elettriche. In caso di contatto con l'umidità o liquidi è necessario scollegare immediatamente la spina di rete.
  CORPI ESTRANEI: Accertarsi che nelle aperture del dispositivo non si infiltrino corpi estranei. Potrebbero provocare cortocircuiti, scosse elettriche ed incendi.
  PULIZIA: Si prega di utilizzato un panno asciutto e morbido e non utilizzato detergenti, spray o solventi chimici poiché altrimenti si potrebbe danneggiare la superficie.
  COLLEGAMENTO ELETTRICO: Si prega di osservare i valori di tensione riportati sui segnali di avviso. L'alimentatore del dispositivo cui è ilore fatto fatto sono con i valori di tensione e di freuenza riportati sulle targhette.
  PROTEZIONE DAI FULMINI/MISURE CAUTELARI: Se l'apparecchio non è utilizzato per un periodo prolongato (ad es. vacanze) si consiglia di staccare la spina alla presa di corrente. Anche in caso di temporale è necessario scollegare l'apparecchio alla rete elettrica. In quello modo si evita il danneggiamento da fulmine o sovratensione.

• CAVO DI RETE: Il cavo di rete deve essere sempre pronto per l'uso e disporto in modo tale che nessuno possa calpestarlo. Inoltre non deve essere stretto da oggetti che potrebbero danneggiarlo. Quando si utilizzato spine e prese multiple è necessario accertarsi che il cavo non vengaiegato nel punto in cui giunge alla presa elettrica. Non toccare o collegare il cavo di alimentazione con mani umide.

• Lo spinotto funge da dispositivo di spegnimento e deve sempre essere accessibile.
  SOVRACCARIO: Le prese elettriche, le prese multiple e le prolonghe non devono essere sovraccaricate. In caso di sovraccarico sussiste il rischio di scosse elettriche e di incendio.
• MONTAGGIO: Si prega di rispetto are istruzioni di montaggio.
  Il dispositivo deve essere posizionato e montato su una superficie resistente e non mobile altrimenti sussiste il rischio di infortuni.
• Utilizzare solo accessori originali in dotazione o indicati dal produttore.

DANNI CHE DEVONO ESSERE RISOLTI DA UN ADDETTO SPECIALIZZATO:

Nel caso dei seguenti danni è necessario che l'apparecchio venga scollegato immediatamente alla rete elettrica contattando per la riparazione un addetto specializzato:

• Qualora il cavo di alimentazione risulti visibilmente danneggiato, cessare immediatamente l'utilizzo dell'apparecchio. Sostituire, e non riparare, il cavo danneggiato.
  Danni alla presa di alimentazione del dispositivo.
• Nel caso in cui nell'apparecchio si dovesse infiltrare dell'umidità o acqua oppure nel caso in cui nell'apparecchio siano caduti corpi estranei.
• Quando l'apparecchio è caduto e l'alloggiamento è danneggiato.
• Quando l'apparecchio non funziona correttamente nonostante si siano rispetto tutte le avventenze riportate nelle istruzioni per l'uso.

E permesso effettuare delle modifiche susseguenti solo se queste sono APPROVATE dal produttore.

Per la riparazione è possible impiegare solo pezzi di ricambio originali.

Dopo gli interventi di riparazione è necessario che venga verificata la sicurezza dell'apparecchio per poter garantire un funzionamento perfetto e sicuro.

Gli interventi di riparazione devono essere affidiati sempre ad addetti specializzati poiché altrimenti ci si espone ad alte tensioni pericolose o altri rischi.

C E

DICHIARAZIONE DI CONFORMITA

Con la presente la ditta Magnat Audio-Produkte GmbH dichiarare che l'apparecchio CS 40 è conforme ai requisiti di base e alle altre prescrizioni rilevanti della Direttiva 2014/53/UE. La dichiarazione di conformità è disponibile al site www.magnat.de nell'area download dell'apparecchio.

Frequenza di funzionamento: 2,4 GHz Range: 2412-2472 MHz

5 GHz Range: 5180-5240 MHz, 5260-5320 MHz, 5500-5700 MHz

Potenza massima emessa in conformità alla norma EN 62311:

2.4 GHz Range: 20 dBm

5150-5350 MHz: 23 dBm

5470-5725 MHz: 23 dBm

USO CONFORME ALLE DISPOSIZIONI

Questo appearecchio è studiato esclusivamente per l'utilizzo domestico.

AVVERTENZE PER LO SMALTIMENO

Secondo quanto prescritto alla direttiva europea 2012/19/EU è necessario che tutti i dispositivi elettrici ed elettronici vengano smaltiti separatamente dai centri di raccolta preposti. Si prega di rispetto le regolamentazioni locali e smaltire i dispositivi usati non insieme ai normali rifiuti domestici.

SMALTIMENTO DELLA BATTERIA

Le batterie ESAuste sono da considerarsi rifiuti speciali e devono essere smaltite secondo le regolamentazioni attuali.

APRIRE LA CONFEZIONE E CONTROLLARE CHE CONTenga I SEGUENTI ARTICOLI:

1

2

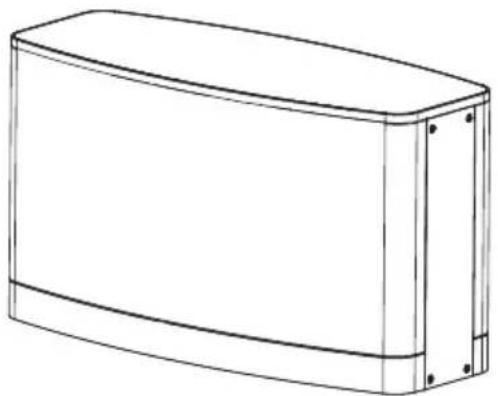

1. Altoparlante Magnat CS 40
2. Manuale d'istruzioni

Attenzione: Le informazioni sulle app gratuite sono riportate al capitolo 6.1.

CARATTERISTICHE

WLAN

Pannello touch screen

Aux In

DESCRIZIONE DEL PRODOTTO

1.1 Parte superiore

Ridurre il volume

Muto

Aumentare il volume

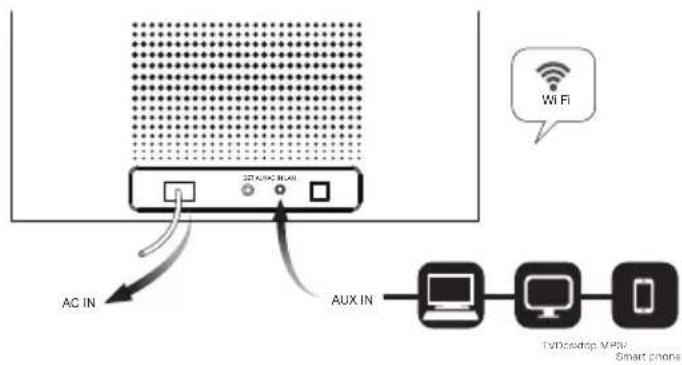

1.2 Retro

• SET (RESET / modalità WPS): Premere brevamente per attivare la modalità WPS; tenere premuto per circa 5 secondi per resettare l'altoparlante alle impostazioni di fabbrica.
  CAVO DI ALIMENTAZIONE: Collegare il cavo di alimentazione per accendere automaticamente ilsystema.
• AUX-IN: Ingresso audio, presa stereo da 3,5 mm
  LAN: Connessione Ethernet LAN per connetter e l'altoparlante alla porta LAN di un router anzichéutilizzare la rete WLAN.

1.3 Stato dei LED

Pulsante/LED Display	Stato
STANDBY	Rosso	Modalità Standby dopo 15 minuti di assenza di segnale audio in ingresso
Batteria scarica	Rosso lampeggiante	Batteria scaricaenza adattatore di corrente collegato
AUX IN	Arancione	Connesso tramite LINE-IN
SET	Verde/azzurro lampeggiante lento	1. Reset alle impostazioni di fabbrica 2. Aggiornamento firmware
WLAN	Bianco lampeggiante	1. Processo di avvio 2. Elaborazione WPS
	Bianco fisso	1. Ilsysteme è pronto per la connessione WLAN 2. Modalità di riproduzione
VOL-/+	Lampeggiante	Volume aumento/diminuisce
MUTO	Lampeggiante lento	Muto

2. CONFIGURAZIONE DELLA RETE

L'altoparlante è connesso alla rete tramite WLAN. L'antenna WLAN dell'altoparlante riceve i segnali dal router di rete.

Inserire il cavo di alimentazione in dotazione nella presa di corrente.

4. ACCENSIONE SPEGNIMENTO DELL'ALTOPARLANTE

Accendere/spegnere l'altoparlante

L'altoparlante si accende automaticamente collegando il cavo di alimentazione. Scollegare il cavo di alimentazione per spagnere l'altoparlante.

Modalità Standby

Il systema passera in modalità Standby dopo 15 minuti di assenza di segnale audio in ingresso.

5. MESSA IN FUNZIONE

• Usare il tasto SET (WPS) per connettere l'altoparlante alla rete del router o configurare la connessione di retetramite I'interfaccia web dell'altoparlante.

• Al momento della prima messa in funzione posizionare l'altoparlante il più vicino possibile al router per garantire un segnale WLAN efficiente durante il processo di configurazione. Dopodiché collocare l'altoparlante entro il raggio d'azione della rete WLAN:

5.1 Connessione WLAN con la modalità WPS

Se presente sul router, il pulsante WPS rappresenta un modo semplice e comodo per connette l'altoparlante alla rete:

• Premere il pulsante WPS sul router e premere brevamente il pulsante SET (WPS) sul retro dell'altoparlante per confermare la connessione.

Attenzione: Si prega di leggere le istruzioni del router.

Il prodotto stabilirà quando una connessione con la rete. Il LED lampeggerà rapidamente durante quelloprocesso.

• A connessione avvenuta il LED diventerà bianco fisso.
• L'apparecchio può ora riproduire segnali audio provenienti alla rete.
  L'apparecchio memorizza i dati di connessione che quindi non dovanno essere reinsertiti all'utilizzo successivo.

Attenzione: Il tempo di attesa per la modalità WPS è di 2 minuti. Allo scadere dei 2 minuti potrebbe essere necessario riprovare e premere di nuovo il pulsante WPS.

5.2 Connessione a una rete tramite interfaccia web

Se non si riesce a connettersi a una rete tramite WPS, è possible utilizzare l'interfaccia web dell'altoparlante. Sara necessario un dispositivo con un adattatore di rete wireless dal quale accedere a un browser internet (ad es. computer/smarphone).

• Accendere l'altoparlante e cercare nella lista delle reti disponibili sul computer/smarphone la rete WLAN aperta "Magnat_CS40XX-XX-XX".

• Attenzione: XX-XX-XX nell'SSID dell'altoparlante equivaleagli ultimi 6 caratteri dell'indirizzo MAC del relativo altoparlante.

• La pagina di configurazione verrà visualizzata automaticamente. In caso contrario, après il browser web e immettere 172.19.42.1 nella barra dell'indirizzo del browser, quando premere INVIO per confermare.

Apparire l'interfaccia web della WLAN.

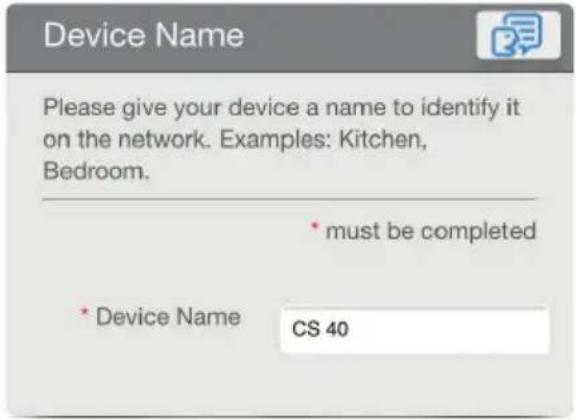

• Immettere un nome per l'altoparlante con il quale identificarlo successivement nella lista di altoparlanti disponibili (ad es. "salotto" o "cucina").

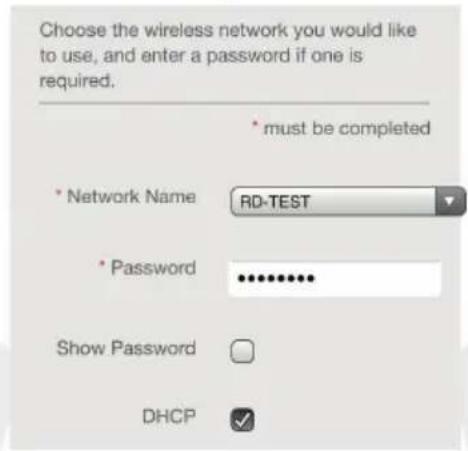

• Cercare nella lista delle reti disponibili nel menu a tendina "network name" (nome della rete) e selezionare la rete con la quale si desidera collegare l'altoparlante.

Se il router di rete non assegna alcun indirizzo IP, disattivare la funzione DHCP e inserire manualmente I'indirizzo IP nei campi in basso.
- Inserire quindi la chiave di rete (password), se richiesta, e cliccare su "CONNECT" (connettere).
- La pagina web ti informera che la connessione è avvenuta correttamente visualizzando la dicitura "network was connected successfully". Il prodotto stabilirà quando una connessione con la rete.

Attenzione:

1. Il prodotto non supporta il protocollo di sicurezza "WEP".
2. Lo smart device può navigare su una rete valida après aver configurato la connessione tra altoparlante e router. In caso contrario assicurarsi che lo smart device sia connesso alla stessa rete a cui è connesso l'altoparlante.

L'apparecchio può ora riproduire segnali audio provenienti alla rete. I dati di connessione vengono memorizzati e non dovanno essere quindi reinseriti all'utilizzo successivo.

6. RIPRODUZIONE DI MUSICA

Tramite l'altoparlante è possibile riproduire musica alla rete oanche da un dispositivo connesso in modalità diretta oppure tramite il segnale stereo di un dispositivo connesso esternamente (modalità AUX IN).

6.1 Installare l'app su uno smartphone/tablet Android/Apple

Per poter utilizzare la funzione di lavoro di riproduzione musica mediante altoparlante su un tablet o uno smartphone, occorre innanzitutto installare l'app corrispondente (Allplay radio e jukebox) per tablet / smartphone disponibile su Play Store (Android) o App Store (Apple).

Attenzione: E possibile che sull'App Store di Apple le due app non siano disponibili per agli tablet Apple.

6.2 Breve guida a Spotify

Utilizzato dell'altoparlante con Spotify Connect

Spotify consente di ascoltare milioni di canzoni - gli artisti preferiti, le ultime hit e le nuove rivelazioni - tutto a misura di utente.

Se si è utenti Spotify è possibile controllare il dispositivo utilizzando l'app di Spotify.

1): Connette il disposativo alla stessa rete WI-Fl del Telefono, tablet o PC su cui è in funzione l'appe Spotify.
2): Aprire l'app Spotify e riproduire una canzone.
3): Cliccare sull'immagine della canzone in basso a sinistra sullo schermo.
4): Cliccare sull'icona Connect
5): SeLECTIONARE il CS 40 alla lista.

Per informazioni sulla configurazione e l'uso di Spotify Connect visitare il site www.spotify.com/connect

Licensze

Il software Spotify è soggetti a licenze di terzi disponibili qui: https://developer-spanfly.com/esdk-third-party-licenses/

7. RIPRODUZIONETRAMITE RETE

• Connetter e'altoparlante a una rete WLAN disponibile seguendo le istruzioni al paragrafo "5. Messa in funzione".
• Connettere lo smart device alla stessa rete e avviare la relativa app DLNA.
• Una volta avviata, selezionare un media server (server DLNA) dal quale si desidera riproduire musica e selezionare quindi l'altoparlante come strumento (player DLNA) sul quale riproduire la musica.

Attenzione: E possibile selezionale più di un altoparlante per la riproduzione. Maggiori informazioni sono disponibili sull'app.

L'app offre le seguenti opzioni di riproduzione:

Modalità Party: Diversi smart deviceaggiungono trace musicali tramite l'app da una playlist condivisa che viene riprodotta sull'altoparlante.

Modalità Multizone: Diversi smart deviceaggiungono trace musicali tramite l'app da playlist diverse che vengono riprodotte su altoparlanti diversi.

Modalità Multiroom: Molti altoparlanti sono combinati tramite l'app per formare un gruppo e una playlist:viene riprodotta da uno smart device su tutti gli altoparlanti di quello gruppo.

8. RIPRODUZIONE IN MODALITA DIRETTA

L'altoparlante entra automaticamente in modalità diretta all'accensione. In alternatively premere il pulsante SET (RESET / modalità WPS) per 5 secondi per passare alla modalità diretta.
- Dopo circa 30 secondi il LED bianco lampeggerà rapidamente.
- Connettere lo smart device direttamente alla rete WLAN aperta "Magnat_CS40XX-XX-XX" dell'altoparlante.
- Scegliere una sorgente musica sullo smartphone/tablet e selezionare quando l'altoparlante come strumento dal quale riproduire la musica.

Attenzione:

1. La riproduzione in modalità Party, Multizone o Multiroom non è disponibile in modalità diretta.
2. Quando si utilizes la modalità diretta, non dimenticare di disattivare le funzioni "Auto-Login" e "Auto-Join" (risp. accesso e collegamento automatici) sullo smartphone al fine di evitare che quest'ultimo provi a connettersi a una rete valida.

9. RIPRODUZIONE DA UN DISPOSITIVO AUDIO ESTERNO

• Connette un jack stereo da 3,5 mm alla presa AUX IN per riproduire musica dall'uscita stereo di altri dispositivi sull'altoparlante. L'altoparlante passera automaticamente alla modalità AUX IN e il LED di stato diventerà arancione.
  L'altoparlante tornera alla precedente modalita WLAN se dato 1 secondo non rileva alcun segnale audio in ingressoattraverso la modalita AUX IN.

10. RIPRISTINARE LE IMPOSTAZIONI DI FABBRICA

• Tenere premuto il pulsante SET per circa 5 secondi al fine di ripristinare le impostazioni di fabbrica.
  L'apparecchio si riavviera e si accenderà il LED verde. Il LED bianco diventerà fisso perindicare che la modalità WLAN è attiva e l'altoparlante è pronto per connettersi alla rete.

Attenzione: Ricordiamo che tutte le impostazioni, ad es. la chiave di rete WPA/WPA2, andranno irrimediabilmente perse e dovranno essere reinserite al termine del ripristino dell'apparecchio.

11. RESETTARE MANUALMENTLE L'APPARECCHIO ALLE IMPOSTAZIONE DI FABBRICA

Se l'altoparlante non reagisce più ai comandi o se ci sono problemi con la connessione alla rete, cui si èssere necessario resettare l'apparecchio alle impostazioni di fabbrica.

• Premere il pulsante SET (RESET / modalità WPS) sul retro del prodotto e tenerlo premuto per più di 5 secondi.

Attenzione: Tutte le informazioni di rete esistenti verranno cancellate e dovranno quindi essere reinserite per stabilire una connessione alla rete.

Per aggiornare il software dell'altoparlante è possibile utilizzato l'app. L'app sulla gli aggiornamenti del software e, se disponibili, li scarica da internet sull'altoparlante.

MANUTENZIONE

Pulire la superficie laccata preferibilmente con un detersivo delicato per uso domestico. Non utilizzato in alcun caso lucido per mobili o prodotti simili.

CONSIGLI PER EVITARE DI DANNEGGIARE L'APPARECCHIO

Tutti gli altoparanti MAGNAT sono sviluppati e costrui per riproduire il suono in modo ottimale con i regolatori del suono in posizione centrale ovvero con un suono in uscita "lineare". Ruotareccessivamente tali regolatori fornisce più energia ai woofer e/o tweeteter e quello cui danneggiare l'unità in caso di alto volume!

SPECIFICHE TECNICHE

Tensione d'esercizio: AC 100 - 240 V 150 W / 50-60 Hz

Tipodi sstema: Canale 2.0 stereo

Potenza nominale in uscita: 50 watt (2x25 watts)

Gamma di frequenza: 70 - 18 000 Hz

Range di temperatura: 0 - 45^

Peso netto: 5,3 kg

Dimensioni (LxAxP): 412 x 230 x 172 mm

WLAN

Gamma di frequenza: 2.4GHz/5GHz

Standard WLAN: 802.11 a/b/g/n

Crittografia: WPA2

Raggio d'azione: circa 35 - 100 m all'interno circa 100 - 300 m all'esterno

CON RIServa DI APPORTARE MODIFICHE TECNICHE
