MANUALE UTENTE IP 365 S2 Trevi

MANUALE UTENTE ITALIANO

USER MANUAL ENGLISH

MANUEL FRANÇAIS

1. Prefazione e Avvertenze ...... 2
2. Contenuto della confezione .... 3
3. Descrizione comandi Unità/ Telecomando 4
4. Funzione apprendimento telecomando 5
5. Mouse Wireless ottico 6
6. Operazioni di base/ Installazione .... 7
7. Utilizzo della tastiera virtuale 8
8. Inserimento di una memoria esterna Micro SD 8
9. Descrizione della pagina principale (Schermata Home) 9
10. Collegamento alle reti 10
11. Navigazione Internet 10
12. Gestione delle applicazioni 11
13. Lettore di file multimediali 11
14. Funzioni particolari 13
15. Impostazioni 15
16. Informativa sullo smaltimento del prodotto 17
17. Specifiche Tecniche 17

1. PREFAZIONE E AVVERTENZE

Grazie per aver acquistato Trevi IP 365 S2. Con questo apparecchio multifunzione, potrete collegarvi liberamente ad Internet, grazie alla connessione LAN e Wi-Fi, per accedere a migliaia di contenuti, scaricare applicazioni utili e divertenti e visualizzare/ascoltare tutti i vostri file multimediali (Audio, Video, Immagini) compresi i video in 4K/2K.

Prima di utilizzarlo si prega di leggere attentamente il seguente manuale d'uso.

• Non posizionate l'apparecchio su supporti instabili o con forti vibrazioni.
• Non esporre l'unità alla luce diretta del sole o ad altre sorgenti di calore.
  • Non utilizzare liquidi vicino o sopra all'unità.
  • Non versare liquidi all'interno dell'unità.
  • Non utilizzare l'apparecchio in ambienti molto umidi.
  • Non tenere l'unità vicino ad apparecchi che creano campi magnetici.
  • Non inserire oggetti all'interno dell'unità.
• Posizionate l'apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione di aria (almeno 5 cm).
  • Non ostruite le feritoie di ventilazione.
• Non scollegate il dispositivo durante la formattazione o il caricamento di file, si potrebbero produrre errori nel programma.
• Il sistema operativo Android, essendo un sistema open source è in continuo sviluppo ed è utilizzato in differenti dispositivi, pertanto le parole Telefono, Cellulare, MID o TABLET,

che potrebbero apparire sul display, equivalgono ad indicare “Apparecchio/Dispositivo”. La scritta “Telefono” o “cellulare”, che potrebbe comparire, non indica che lo stesso funga da telefono, ma è da intendersi come sinonimo di Apparecchio/Dispositivo.

• Non tentare di aggiornare il sistema operativo con versioni più recenti o versioni differenti potreste causare danneggiamenti non riparabili al dispositivo.
- Le impostazioni descritte in questo manuale sono quelle pre definite dell'apparecchio.
- TREVI non è responsabile dei problemi che software di terze parti potrebbero causare nella velocità e nelle prestazioni dell'apparecchio.
- TREVI non è responsabile dei problemi di incompatibilità o prestazioni dovuti alla modifica da parte dell'utente delle impostazioni di sistema dell'apparecchio.
- TREVI non è responsabile di eventuali “virus” o “danneggiamenti” del software dovuti alla navigazione internet dell’utente.
- TREVI declina ogni responsabilità sulla violazione delle leggi sul copyright da parte dell'utente.
- Accertarsi che il prodotto non sia danneggiato, in tal caso rivolgersi al venditore.
- Controllare che siano presenti tutti gli accessori; utilizzare solamente accessori forniti nella confezione.
- Non aprire l'apparecchio: all'interno non vi sono ne comandi manipolabili dall'utente ne parti di ricambio. Per tutte le operazioni rivolgersi ad un Centro Assistenza Autorizzato Trevi.
- Tutti i marchi e diritti d'autore sono proprietà dei rispettivi possessori dei diritti.

2. CONTENUTO DELLA CONFEZIONE

• Apparecchio.
• Telecomando.
• Mouse Wireless.
• Cavo HDMI 2.0
• Alimentatore AC/DC.
• Manuale Istruzioni.

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANTE

La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza Trevi autorizzato.

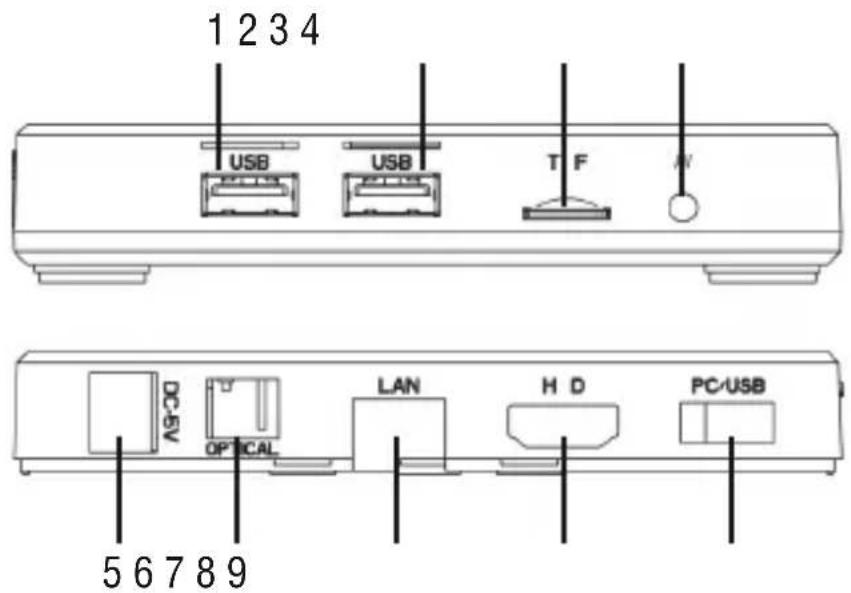

3. DESCRIZIONE COLLEGAMENTI UNITA'/ TELECOMANDO

1 2 3 4 USB USB T F N DC-3D OPTICAL LAN H D PC/USB 5 6 7 8 9

1. 1. Prese USB: Per collegare dispositivi esterni USB, come chiavette di memoria, Hard Disc esterni, Mouse wireless, Tastiere wireless, ecc...
2. Slot per lettura di memorie Micro SD Card.
3. Uscita AV: Uscita segnale video composito (CVBS). Cavo non in dotazione.
4. Presa di alimentazione DC IN 5V: Collegare l'alimentatore in dotazione.
5. Presa uscita OTTICA DIGITALE: Per collegare all'apparecchio il vostro sistema Audio surround.
6. Ethernet LAN RJ45: 10/100Mbs, interfaccia Ethernet per connessione alla rete locale.
7. Presa HDMI: Uscita Video per collegamento a HDTV.
8. Presa USB per collegamento al PC.

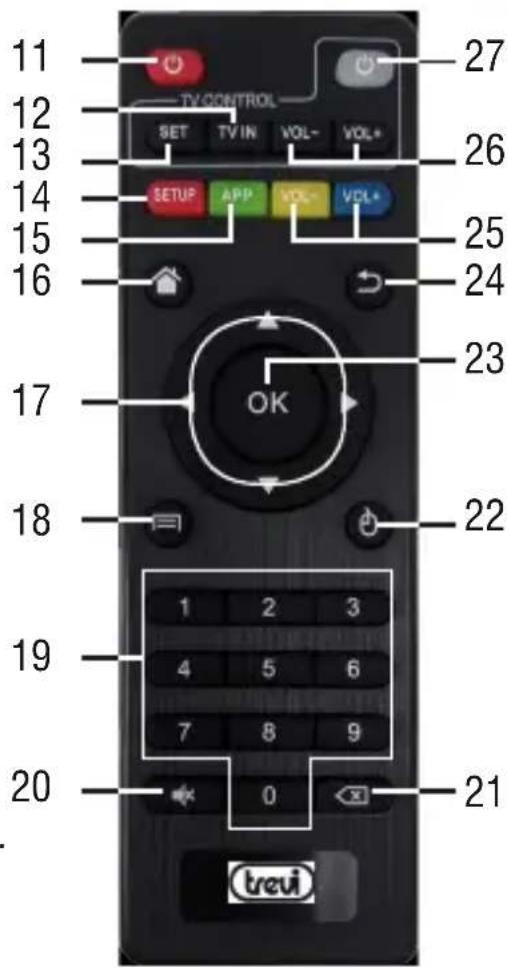

TELECOMANDO

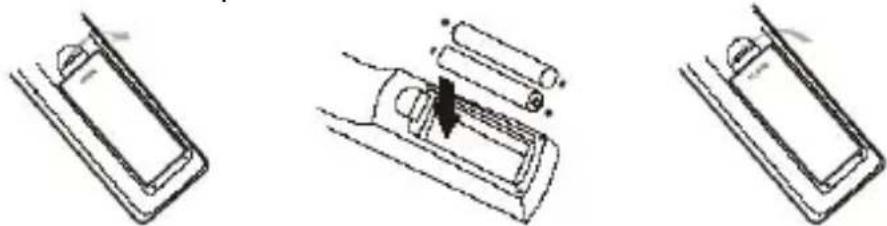

Installazione batterie:

Rimuovere il coperchio nella parte posteriore del Telecomando, inserire 2 batterie formato "AAA" facendo attenzione alle polarità indicate sul mobile e richiudere il coperchio.

1. TASTO : Comando Accensione/ spegnimento IP 365 S2.
2. TASTO TV IN: Per selezionare gli ingressi del TV.
3. TASTO SET: Per entrare nelle impostazioni del TV.
4. TASTO SETUP: Per entrare direttamente nel menu delle impostazioni del IP 365 S2.

5. TASTO APP: Per entrare direttamente nella pagina delle applicazioni.

6. TASTO Per tornare rapidamente alla pagina principale (Home).

7. Tasti di navigazione e spostamento.
8. TASTO Per aprire la cartella "sotto menu" in determinate applicazioni/funzioni.
9. TASTI NUMERICI 0-9: Per inserire velocemente un numero.
10. TASTO 📂 zzeramento livello audio.
11. TASTO domando cancellazione caratteri digitati.
12. TASTO 📄 HOUSE: Per abilitare lo spostamento veloce tramite freccia (utilizzando i tasti di navigazione), premere nuovamente per abilitare lo spostamento passo-passo.
13. TASTO OK: Tasto conferma.
14. TASTO 📁UIT: Per tornare alla pagina precedente.
15. TASTI VOL+/VOL-: Regolazione volume IP 365 S2.
16. TASTI VOL+/VOL-: Regolazione volume TV.
17. TASTO : Comando Accensione/ spegnimento TV.

11 12 13 14 15 16 17 18 19 20 TV CONTROL SET TV IN VOL- VOL* SETUP APP VOL+ VOL+ OK 27 26 25 24 23 22 1 2 3 4 5 6 7 8 9 0 21 trevi

Il telecomando dell'IP 365 S2 può essere programmato per impostare i 5 comandi più usati del TV così che possiate utilizzare un unico telecomando. Posizionare i due telecomandi (quello del IP 365 S2 e quello del TV) con i trasmettitori puntati uno contro l'altro ad una distanza di 3-5mm ed eseguire i passi descritti sotto.

Impostazione:

• Tenere premuto per 5 secondi il tasto (27) fino a quando la luce rossa da lampeggiante diventerà fissa.
• Premere il tasto ⏻(27), la luce comincerà a lampeggiare.
• Premere il tasto 📍sul telecomando TV, la luce emetterà tre lampeggi veloci e poi rimarra fissa (accoppiamento con il comando eseguito correttamente).
• Selezionare il tasto(13) e poi la corrispondente funzione sul telecomando del TV; la luce emetterà tre lampeggi veloci e poi rimarra fissa (accoppiamento con il comando eseguito correttamente).
• Procedere selezionando il tasto(12) e poi la corrispondente funzione sul telecomando del TV.
• Effettuare la stessa procedura anche per i tasti(26).
• Una volta accoppiati tutti e 5 i tasti attendere che la luce si spenga da sola. Ora con i 5

tasti programmati potrete gestire il vostro TV con le funzioni che avete accoppiato.

Note:

• Se l'indicatore Led rosso lampeggia per cinque volte velocemente significa che la funzione non è stata memorizzata correttamente, ripetere la procedura dal primo passo.
• Potete associare comandi del vostro TV differenti da quelli descritti sui tasti del telecomando IP 365 S2.

5. MOUSE WIRELESS OTTICO

Il mouse è una periferica di ingresso che consente di controllare il cursore che viene visualizzato sullo schermo grafico e di selezionare i comandi dai vari Menù che appaiono sul Video: a uno spostamento sul piano di appoggio del mouse corrisponde uno spostamento in tempo reale del cursore sul Video. Il suo utilizzo risulta semplice ed intuitivo e rende comoda e veloce la navigazione, la selezione e la digitalizzazione.

Prima di utilizzare il Mouse in dotazione seguire attentamente i seguenti passi:

• Estrarre il Mouse dalla scatola e aprire il vano batterie posto nella sua parte inferiore.
• Inserire 1 batteria formato “AA” rispettando le indicazioni di polarità presenti sul mobile.
• Richiudere il vano batterie.
• Estrarre dal fondo del mouse il ricetrasmettitore (vedi immagine sotto) e collegarlo in una presa USB dell'unità.
• Portare il commutatore di accensione/spegnimento del Mouse in posizione ON (acceso).
• A questo punto potete accendere l'unità e cominciare ad utilizzare il vostro Mouse.

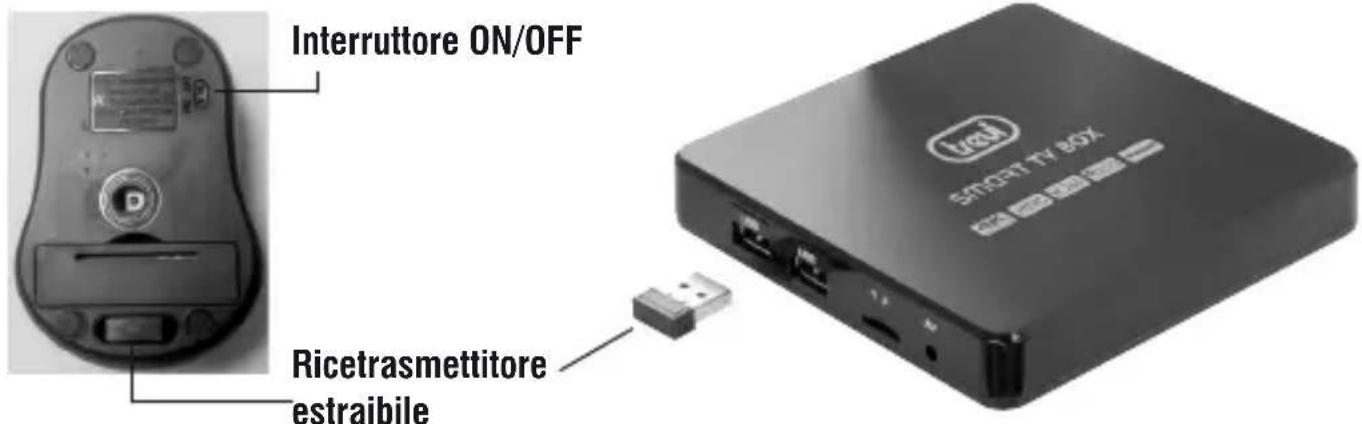

Interruttore ON/OFF Ricetrasmettitore estraibile

Nota: Per una maggiore durata delle batterie del Mouse ricordarsi, ogni volta che non si utilizza l'apparecchio, di portare il commutatore di accensione/spegnimento del Mouse in posizione OFF(spento).

Il Mouse si controlla nel seguente modo:

• Cliccare una volta con il tasto sinistro: per selezionare o avviare un'applicazione.
• Cliccare due volte: Cliccare rapidamente 2 volte il tasto sinistro per ingrandire o ridurre la visualizzazione delle pagine Web.
• Quando guardate un Video o ascoltate la musica potete spostarvi direttamente in un

determinato punto semplicemente portando l'indicatore su un punto della barra di progressione e cliccando una volta con il tasto sinistro, oppure, una volta premuto il tasto sinistro, muovere il Mouse e trascinare il cursore della barra di progressione in un determinato punto.

- Nella navigazione Internet, potete muovervi su o giù all'interno della pagina semplicement utilizzando la "Rotella" centrale del Mouse.

Per ingrandire la pagina cliccare velocemente due volte il tasto sinistro del Mouse oppure utilizzare le icone con le lenti che compaiono in basso a destra dello schermo.

- Premere il tasto destro del Mouse per tornare alla pagina/funzione precedente.

6. OPERAZIONI DI BASE/ INSTALLAZIONE

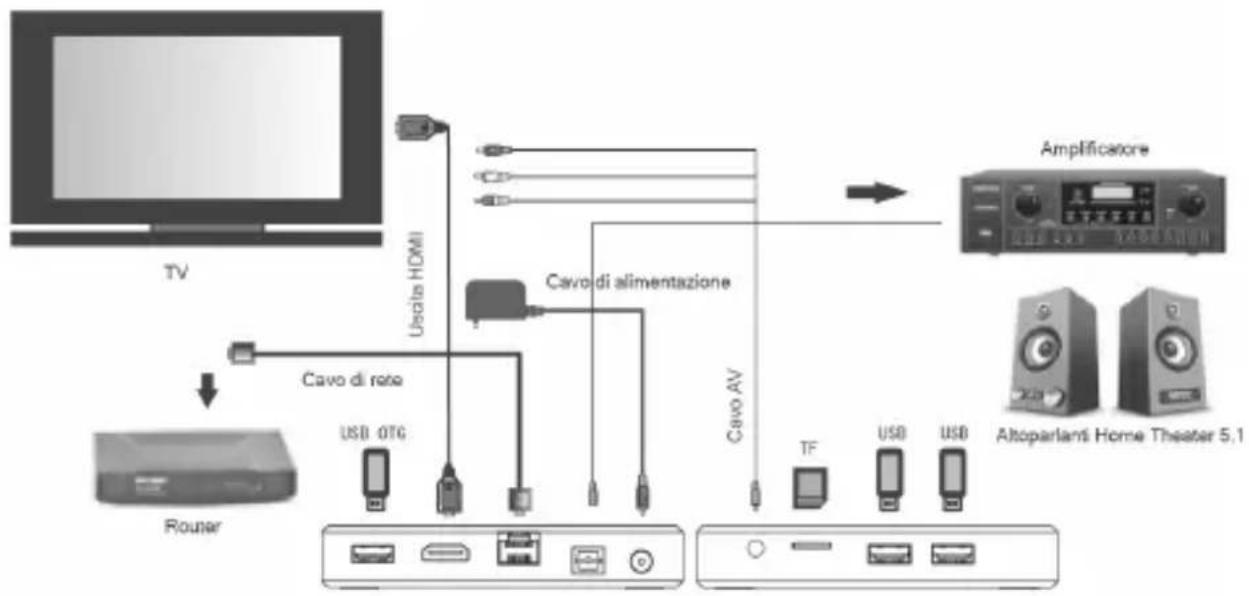

Installazione/ Accensione:

• Per accendere il dispositivo, collegare l'alimentatore in dotazione del IP 365 S2 alla presa di alimentazione (5) e l'altra estremità alla presa di rete.
• Collegare una estremità del Cavo HDMI alla presa (5) del IP 365 S2; collegare l'altra estremità alla presa HDMI del vostro TV.
• Premere il tasto di accensione/Stand-by (11) sul telecomando; l'indicatore Led frontale del IP 365 S2 di colore Rosso diventerà di colore Blu.
• Accendere il TV e attendere qualche secondo che l'apparecchio carichi il sistema operativo.

ATTENZIONE: L'apparecchio di fabbrica è settato con uscita Video sulla presa HDMI, se volete utilizzare l'uscita composita AV (cavo di collegamento non incluso), collegate prima l'unita ad un TV tramite HDMI e poi dal menu "Settings"/"Display"/"Screen resolution", selezionare la risoluzione Video 480 oppure 576.

Spegnimento:

- Per spegnere completamente il dispositivo tenere premuto per qualche secondo il tasto

di accensione/Stand-by (11) sul telecomando del IP 365 S2, attendere qualche secondo che il Led Blu frontale diventi Rosso.

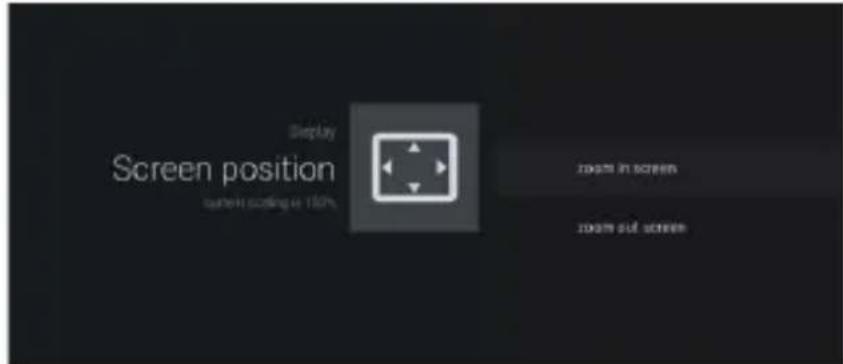

Regolazione quadro:

Regolate l'immagine (quadro) in base al vostro TV; per regolare il quadro selezio "Settings"/"Display"/"Screen position", per stringere selezionare "Zoom out screen", mentre per ingrandire selezionare "Zoom in screen".

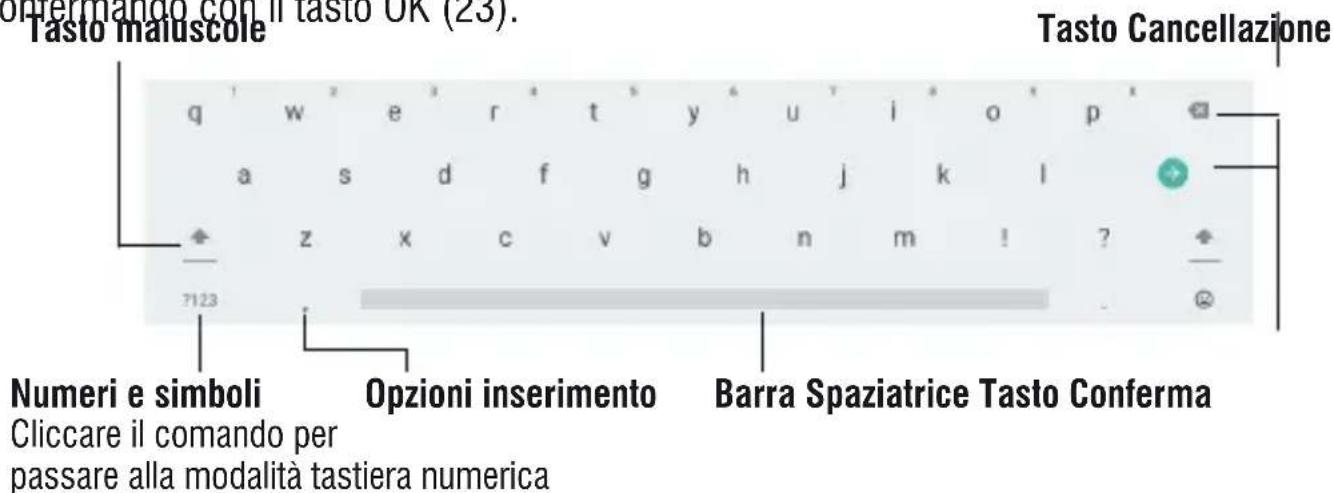

Cliccando o selezionando le finestre di testo sullo schermo apparirà una tastiera virtuale, con questa potrete inserire indirizzi web o scrivere qualsiasi testo.

Per selezionare le lettere potete spostarvi passo-passo utilizzando i tasti di navigazione (17) e confermando con il tasto OK (23) oppure, premendo il tasto Mouse (24), comparirà una freccia che potrete spostare velocemente utilizzando i tasti di navigazione(17) e confermando con il tasto OK (23).

Tasto maluscole q' w' e' r' t' y' u' i' o' p' a s d f g h j k l z x c v b n m ! ? 7123 Numeri e simboli Opzioni inserimento Cliccare il comando per passare alla modalità tastiera numerica Barra Spaziatrice Tasto Conferma Tasto Cancellazione

8. INSERIMENTO DI UNA MEMORIA ESTERNA MICRO SD

Questo dispositivo è in grado di supportare Memorie esterne Micro SD grazie alla slot (3).

• Inserire la scheda tenendo la superficie con i contatti elettrici rivolta verso il basso, inserirla delicatamente fino in fondo.
• Per una rimozione sicura della scheda di memoria andare in SETTINGS/ MORE SETTINGS/ MEMORIA e selezionare SMONTA ARCHIVIO CONDIVISO.
• Premere la scheda Micro SD verso l'interno per sganciarla dalla slot ed estrarla dall'unità.

Nota: Non inserire o rimuovere la memoria quando l'apparecchio sta leggendo i file o trasferendo dei dati. Questo potrebbe causare errori. L'inserimento della memoria deve avvenire solo con IP 365 S2 spento.

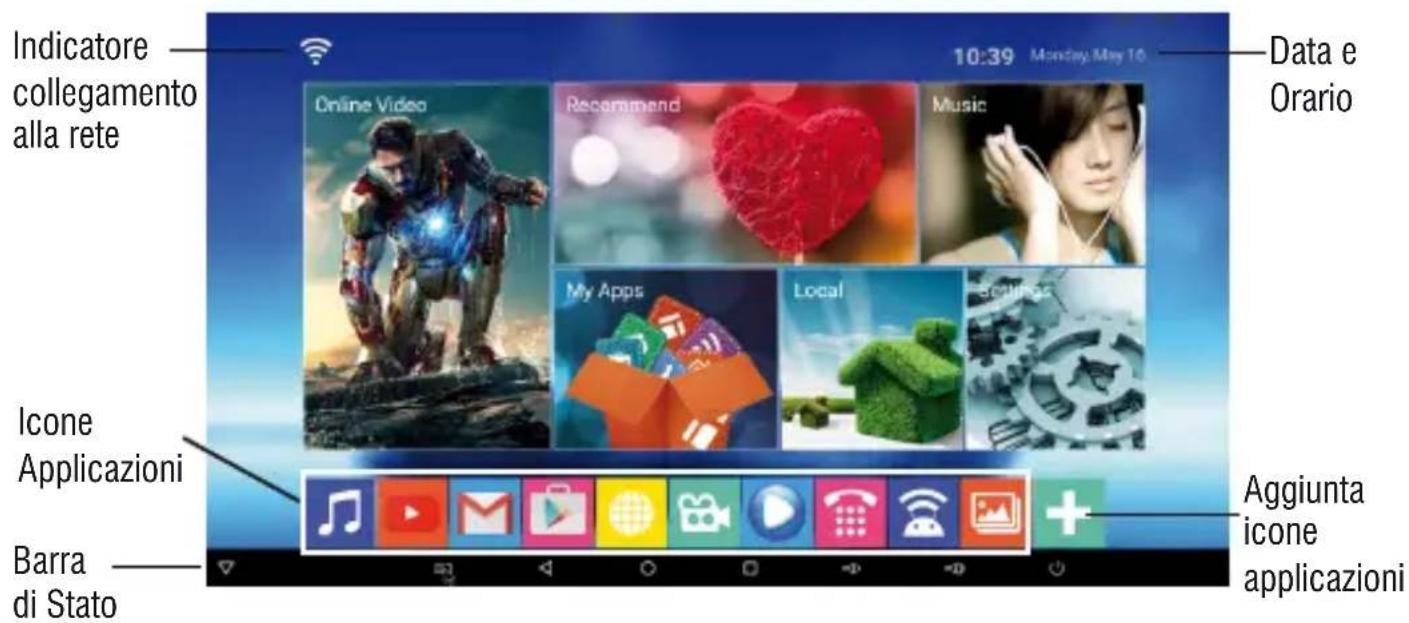

9. DESCRIZIONE DELLA PAGINA PRINCIPALE (schermata Home)

Questa schermata visualizza tutte le funzioni che l'apparecchio è in grado di gestire, inoltre è possibile creare il collegamento diretto alle applicazioni maggiormente usate aggiungendo le rispettive icone (fino ad un massimo di 10 applicazioni) oppure eliminandole e aggiungendone altre.

Come aggiungere icone alla schermata principale:

• Selezionare il rettangolo “+” tramite i tasti di navigazione (17).
• Premere il tasto OK (23), comparirà una finestra con l'elenco delle applicazioni presenti nell'apparecchio.
• Selezionare l'icona dell'applicazione che si vuole aggiungere, tramite i tasti di navigazione (17), e confermare premendo il tasto OK (23). Premere il tasto (2). Nella schermata Home verrà visualizzata l'icona dell'applicazione scelta.

Come eliminare le icone alla schermata principale:

• Selezionare l'icona dell'applicazione che si vuole eliminare dalla pagina principale tramite i tasti di navigazione (17).
• Premere il tasto OK (23), comparirà una finestra con l'elenco delle applicazioni presenti nell'apparecchio.
• Selezionare l'icona dell'applicazione che si vuole eliminare dalla schermata, tramite i tasti di navigazione (17) e confermare premendo il tasto OK (23), il segno di spunta verrà eliminato. Premere il tasto 📄 per tornare alla pagina principale.

Indicatore collegamento alla rete Online Video Recommend Music My Apps Local Scilling Icone Applicazioni Barra di Stato 10:39 Mon/Day May 16 Data e Orario Aggiunta icone applicazioni

Note: L'utente può selezionare le applicazioni con i tasti di navigazione (17) e aprirle con il tasto OK, oppure, premendo il tasto Mouse (22), comparirà una freccia che potrete spostare velocemente utilizzando i tasti di navigazione (17) e confermando con il tasto OK (23).

Per accedere alla rete Internet, prima di tutto, occorre configurare una rete che può utilizzare una connessione Wi-Fi Access Point (AP) o una connessione via Cavo tramite presa LAN.

Collegamento tramite presa LAN:

• Collegare il cavo di rete LAN proveniente dal vostro modem Router, alla presa LAN (7) sull'unità.
• Selezionare la funzione "Setting" e poi "Rete".
• Selezionare la voce Ethernet e attendere che compaia la scritta “Connesso” sotto la voce “connessione a internet”.

Ricerca e collegamento ad una rete Wi-Fi:

Per effettuare una connessione di questo tipo occorre trovarsi in una zona Wi-Fi.

- Selezionare la funzione "Setting" e poi "Rete".

Attivazione/disattivazione Wi-Fi:

• Selezionare la voce “Wi-Fi device” e selezionare “Attivo”, l’apparecchio attiverà automaticamente una ricerca delle reti Wi-Fi disponibili e le mostrerà sul TV.
• Selezionare la rete preferita e confermare con il tasto OK (23), se protetta, inserire la password utilizzando la tastiera virtuale, vedi paragrafo 6 “Utilizzo della tastiera virtuale”.
• Cliccare il tasto di invio sulla tastiera e attendere che compaia il messaggio "Connesso correttamente".
• Per disattivare la rete: selezionare la rete di collegamento e poi il comando “Elimina rete”.

11. NAVIGAZIONE INTERNET

Prima di collegarsi in rete, assicurarsi che il collegamento Wi-Fi o tramite presa LAN sia attivo.

• Nella pagina principale cliccare sull'icona "My Apps" e poi selezionare l'icona "Browser".
• Selezionare la barra di testo, comparirà la tastiera virtuale di Android, dove digitare l'indirizzo internet del sito oppure effettuare una ricerca tramite il motore di ricerca.

Durante la navigazione premere il tasto (1) sul telecomando per visualizzare i sotto menu o regolare le impostazioni.

NOTA sulla velocità di navigazione Internet

- La velocità di navigazione in Internet è strettamente legata alle caratteristiche del prodotto alle caratteristiche della rete e del sito visitato, per cui è possibile avere forti rallentamenti o stop parziali durante la navigazione. Questo non è da considerarsi un difetto dell'unità

ma una situazione temporanea che si può risolvere attendendo o migliorando le condizioni di rete oppure visitando altri siti.

• Consigliamo di navigare cliccando moderatamente per evitare la congestione del flusso dati e il conseguente rallentamento o blocco del dispositivo.
• Per una “navigazione” più veloce, vi consigliamo di utilizzare il collegamento LAN.

12. GESTIONE DELLE APPLICAZIONI

IP 365 S2 viene fornito con alcune applicazioni al suo interno, ma è in grado di supportare anche applicazioni di terze parti.

Installare un'applicazione dal Market Shop:

• Avviare il collegamento alla rete.
• Nella pagina principale cliccare sull'icona "My Apps" e poi selezionare l'icona "Play store".
• Crearsi un account di posta elettronica su GMAIL.
• Una volta dentro la pagina Play store, ricercare l'applicazione desiderata.
  • L'applicazione scaricata si auto installerà su IP 365 S2 e la sua icona sarà presente nella pagina delle applicazioni.

Installare un'applicazione:

• Scaricare il file .apk da PC e copiarlo su una scheda di memoria Micro SD.
• Inserire la scheda di memoria Micro SD nella slot (3).
• Selezionare l'icona "File Browser" presente nella pagina delle applicazioni, selezionare e installare l'applicazione presente sulla memoria esterna.

Note: Assicurarsi che il file .apk sia supportato dal sistema operativo Android 5.1 e che il suffisso sia .apk.

Es: "air_attack_hd_1.apk".

Disinstallare un'applicazione:

• Dalla pagina principale selezionare "Setting" - "More settings" - "App".
• Selezionare l'applicazione che si vuole disinstallare.
• Selezionare il comando “DISINSTALLA” per disinstallare definitivamente l'applicazione.

13. LETTORE DI FILE MULTIMEDIALI

Musica

- Dopo aver caricato la vostra Musica in una Memoria esterna Micro SD o USB, dalla pagina principale selezionare “My Apps” e poi selezionare l’icona “Musica”. Avrete

la possibilità di scegliere tra Artista, Album, Brani o Playlist.

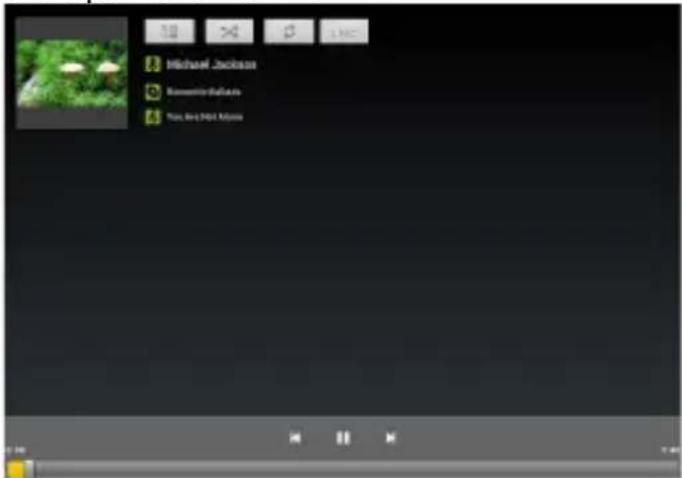

- Selezionare il file da riprodurre e premere il tasto OK (23) per confermare. Dopo la selezione si aprirà un lettore multimediale dove poter gestire I brani e visualizzare la copertina dell'album se disponibile nel file.

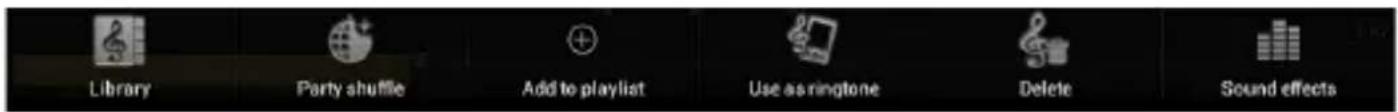

- Premere il Tasto ☐Menu(18) sul telecomando per visualizzare in fondo allo schermo la barra degli strumenti che permette di effettuare le seguenti operazioni:

- Dopo aver caricato i vostri video in una Memoria esterna Micro SD o USB, dalla pagina

principale selezionare "My Apps" e poi selezionare l'icona "Riproduttore...".

- Selezionare la periferica di archiviazione e il percorso, quindi selezionare e confermare il file da riprodurre.

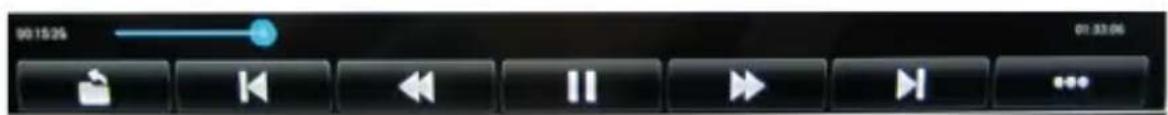

- Premere il Tasto Menu(18) sul telecomando per visualizzare in fondo allo schermo la barra degli strumenti.

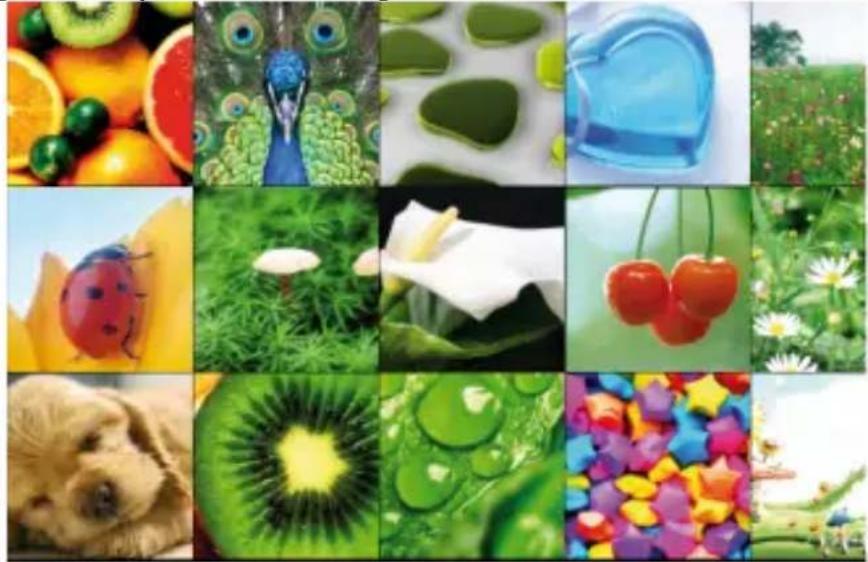

- Dopo aver caricato le vostre immagini in una Memoria esterna Micro SD o USB, dalla pagina principale selezionare “My Apps” e poi selezionare l’icona “Galleria”.

- Selezionare l'immagine desiderata tramite i tasti di navigazione (17) e confermare premendo il tasto OK (23) per vederla a schermo intero.

- Premere i tasti di navigazione (17) a Destra o a Sinistra per visualizzare le altre immagini.

- Premere il tasto OK (23) per avviare una presentazione automatica di tutte le immagini.

Premere il tasto 📄 (24) per ritornare alla visualizzazione normale.

- Selezionareare l'icona 📄 no premere il tasto 📋u(18) sul telecomando, per modificare, ritagliare, impostare l'immagine come sfondo o condividerla.

14. FUNZIONI PARTICOLARI

Questo apparecchio è dotato di funzioni particolari come BLUETOOTH, MIRACAST, AIRPLAY e MEDIA CENTER per l'invio e la ricezione di file senza l'uso di cavi di collegamento.

BLUETOOTH:

IP 365 S2 è dotato di sistema Bluetooth per la trasmissione/ricezione di file tra il dispositivo e altri apparecchi dotati di questa funzione.

Attivazione Bluetooth:

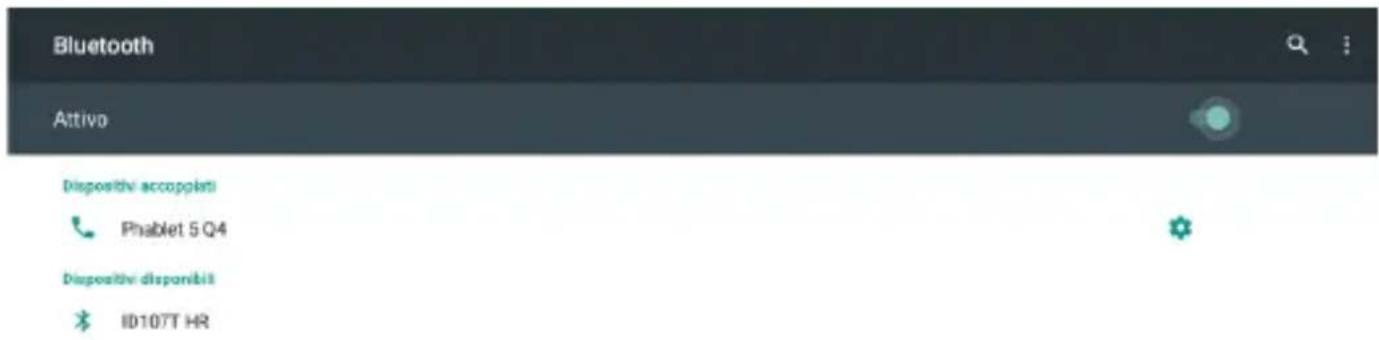

• Dalla pagina principale cliccare su “Settings” - “More settings” e selezionare il comando “Bluetooth”. Attivare il Bluetooth portando su ON (diventerà di colore verde) l’interruttore in alto a destra.
• Per disattivare il collegamento Bluetooth, portare il comando su OFF (diventerà di colore grigio).

Bluetooth Attivo Dispositivi accopplanti Phablet 5 Q4 Dispositivi disponibili ID107T HR

Ricerca dispositivi:

- Una volta attivata la funzione Bluetooth, l'apparecchio avvierà automaticamente una

ricerca dei dispositivi disponibili. Se volete effettuare una nuova ricerca selezionare il comando “Aggiorna” dopo aver premuto il tasto Merlu(18) sul telecomando.

- Al termine della ricerca verrà visualizzata una lista di tutti gli apparecchi disponibili.

Accoppiamento con i dispositivi:

• Dalla lista visualizzata selezionare il dispositivo da accoppiare. Ad accoppiamento avvenuto il nome del dispositivo comparirà sotto la lista “Dispositivi accoppiati”.
• Se viene richiesto un PIN, questo dovrebbe essere indicato nell'apparecchio con cui si sta cercando di effettuare l'accoppiamento, se così non fosse provare con "0000" o "1234".

- Dopo l'accoppiamento è possibile trasmettere/ricevere i file tra IP 365 S2 e altri dispositivi.

MIRACAST:

Miracast è un nuovo standard di trasmissione di file multimediali (foto, video e musica) senza la necessità di cavi fisici, che permette all'utente di collegare tramite la tecnologia Wi-Fi Direct un device Android al televisore di ultima generazione. Con Miracast il vostro dispositivo sarà strettamente collegato allo schermo della TV e sarà necessario tenere acceso il display dello smartphone o del tablet per visualizzare il suo schermo direttamente sul TV.

ATTENZIONE: PER FUNZIONARE CORRETTAMENTE IL DISPOSITIVO IP 365 S2 NECESSITA CHE LO SMARTPHONE O IL TABLET ABBIA COME REQUISITI DI SISTEMA OS ANDROID 4.2.2 O SUPERIORE CON SUPPORTO WIRELESS DISPLAY O MIRRORING DISPLAY.

Attivazione Miracast:

- Collegiate l'IP 365 S2 e il dispositivo esterno (Smartphone o Tablet) alla stesse rete Wi-Fi.

- Sul vostro dispositivo esterno (Smartphone o Tablet), attivate la funzione Miracast o "Wireless Display" o Mirroring Display" (fate riferimento al manuale istruzioni del vostro dispositivo per il corretto nome e la procedura di attivazione).

- Su IP 365 S2, dalla pagina principale selezionare "My Apps" e poi selezionare l'icona

"Miracast". L'apparecchio effettuerà una ricerca dei dispositivi.

• Sul'apparecchio esterno (Smartphone o Tablet) comparirà "Android 43f0", selezionatelo.
• Sul TV comparirà una schermata di conferma, selezionate OK e attendete qualche secondo che il collegamento venga attivato. Ora tutte le immagini presenti sul dispositivo esterno verranno visualizzate sul TV.

Disattivazione Miracast:

- Sul dispositivo esterno (Smartphone o Tablet) selezionare “Android_43f0”e poi, sulla videata successiva, “Disconnetti”.

MEDIA CENTER:

Questa funzione vi permette di visualizzare direttamente sul vostro TV file presenti su altri dispositivi (come PC o Consolle) collegati tramite rete DLNA o AirPlay (per dispositivi Apple).

Nota: I dispositivi collegati devono essere accesi per poter scegliere e visualizzare i file utilizzando IP 365 S2.

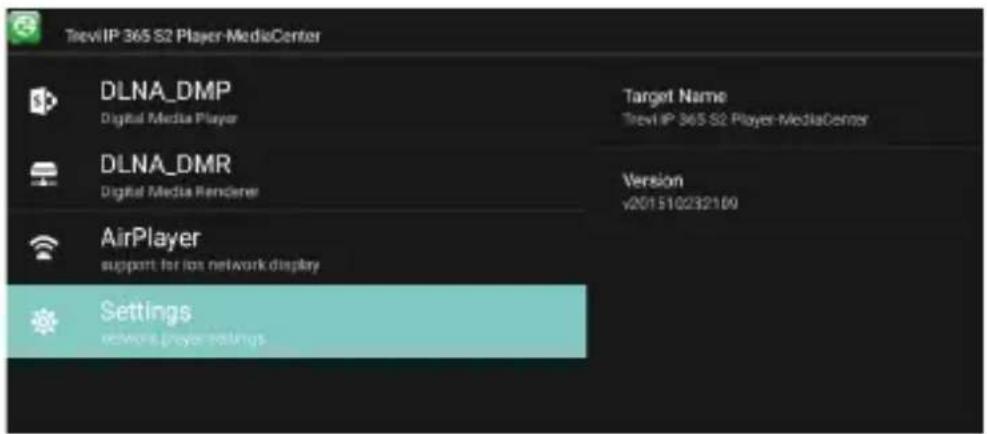

- Dalla pagina principale selezionare “My Apps” e poi selezionare l’icona center”, si aprirà la seguente videata:

• Selezionando DLNA_DMP (Digital Media Player) sfoglia e riproduce i contenuti multimediali fruibili dal media server. Verrà visualizzato l'elenco dei dispositivi collegati in rete, basterà selezionare quello desiderato per visualizzare i file che contiene e riprodurli sul TV.
• Selezionando DLNA_DMR (Digital Media Rendered) non può sfogliare i contenuti presenti nel server, ma li può riprodurre.
• Selezionare AirPlayer se si dispone di apparecchi Apple. AirPlayer è una applicazione dedicata agli utenti Apple. Grazie all'AirPlayer si riescono a riprodurre immagini/video dei dispositivi apple direttamente sul TV.

Nota: La funzione AirPlayer può essere preclusa a causa dei continui aggiornamenti software iOS).

15. IMPOSTAZIONI

Il Menu Impostazioni vi permette di configurare o modificare le impostazioni del vostro dispositivo Android.

- Dalla pagina principale selezionare “My Apps” e “Impostazioni” - “More settings”.

Per ritornare alla pagina precedente o per annullare un comando premere il tasto Quit (24) sul telecomando.

Wi-Fi

Comando per attivare ed effettuare una ricerca delle reti. Verrà mostrata una lista di reti Wi-Fi disponibili, sceglierne una e inserire la password se richiesta.

BLUETOOTH

Comando per attivare ed effettuare una ricerca dei dispositivi Bluetooth. Verrà mostrata una lista di dispositivi, accoppiare IP 365 S2 ad un dispositivo e inserire il PIN se richiesto.

UTILIZZO DATI

Viene visualizzato un grafico sul flusso dati utilizzati e l'elenco delle applicazioni che ne hanno usufruito maggiormente.

ALTRO

Possibilità di utilizzare IP 365 S2 come Hotspot portatile o utilizzare una rete VPN.

DISPLAY

Comando per impostare le dimensioni dei caratteri e attivare la funzione “Trasmetti schermo”.

AUDIO E NOTIFICHE

Comando per regolare i Volumi, scegliere la suoneria delle notifiche e impostarle.

MEMORIA

Selezionando questa voce è possibile controllare gli spazi utilizzati e quelli liberi della memoria Interna del dispositivo, quelli della eventuale scheda Micro SD installata o USB e effettuare una rimozione sicura o cancellazione della scheda Micro SD/USB.

NOTA BENE: Le applicazioni pre installate e il sistema operativo Android OS occupano una considerevole parte della capacità della memoria interna del dispositivo, quindi risulta normale avere una differenza tra “Spazio di memoria disponibile” e “Spazio totale”.

APP

Selezionando questa voce è possibile gestire le varie applicazioni presenti sul dispositivo. Per eliminare un' applicazione basta selezionarla e toccare il comando "Disinstalla".

GEOLOCALIZZAZIONE

Per acconsentire o meno all'invio dei propri dati di posizione per i risultati di ricerca di Google e altri servizi Google.

SICUREZZA

Impostazioni per eseguire una crittografia o impostare dei parametri di sicurezza.

LINGUA E IMMISSIONE

Selezionando questa voce è possibile impostare la lingua desiderata, la correzione ortografica, impostare alcune funzioni della tastiera virtuale e la velocità del puntatore.

BACKUP E RIPRISTINO

Selezionando questa voce è possibile effettuare un Backup dei propri dati o ripristinare l'apparecchio con i dati di fabbrica.

DATA E ORA

Selezionando questa voce è possibile impostare la data e l'ora del dispositivo, il fuso orario e il formato.

ACCESSIBILITA'

Selezionando questa voce è possibile impostare alcuni parametri come: sottotitoli, gesti di ingrandmento Testo grande, Rotazione automatica, Ritardo del tocco ecc...

INFO SUL TELEFONO

Selezionando questa voce è possibile l'apparecchio.

visualizzare

tutte

le informazioni

che

rigoar

16. INFORMATIVA SULLO SMALTIMENTO DEL PRODOTTO

Avvertenze per il corretto smaltimento del prodotto.

Il simbolo riportato sull'apparecchiatura indica che il rifiuto deve essere oggetto di "raccolta separata" pertanto il prodotto non deve essere smaltito insieme ai rifiuti urbani. L'utente dovrà consegnare il prodotto presso gli appositi "centri di raccolta differenziata" predisposti dalle amministrazioni comunali, oppure consegnarlo al rivenditore contro acquisto di un nuovo prodotto. La raccolta differenziata del rifiuto e le successive operazioni di trattamento, recupero e smaltimento favoriscono la produzione di apparecchiature con materiali riciclati e limitano gli effetti negativi sull'ambiente e sulla salute causati da una gestione impropria del rifiuto. Lo smaltimento abusivo del prodotto comporta l'applicazione di sanzioni amministrative.

TREVI persegue una politica di continua ricerca e sviluppo, pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.

Bluetooth Attivo Dispositivi accopplenti Phablet 5 Q4 Dispositivi disponibili ID107T HR

Search devices:

Bluetooth Attivo Dispositivi accopplanti Phablet 5 Q4 Dispositivi disponibili ID107T HR

Geräte suchen:

Bluetooth Attivo Dispositivi accoppiati Pnblet 5 Q4 Dispositivi disponibili I0107T HR

Dichiarazione di conformità UE semplificata

Il fabbricante TREVI S.p.a. dichiara che il tipo di apparecchiatura radio XF 1700KB é conforme alla direttiva 2014/53/EU.

Il testo completo della dichiarazione di conformità UE è disponibile al seguente

indirizzo internet: www.trevi.it
