| Tipo di prodotto | Presa con interruttore e misurazione della potenza |
| Marca | eQ-3 |
| Modello | HMIPPSMCH |
| Dimensioni (L x P x A) | 70 x 70 x 39 mm (senza spina) |
| Peso | 142 g |
| Alimentazione | 230 V / 50 Hz |
| Corrente nominale max. | 10 A |
| Potenza di commutazione max. | 2300 W (carico ohmico) |
| Consumo in stand-by | < 0,3 W |
| Funzioni principali | Accensione/spegnimento, misurazione della potenza (W, A, V, Hz), visualizzazione del consumo energetico, protezione contro il surriscaldamento, funzione router |
| Comunicazione radio | 868,3 MHz / 869,525 MHz, portata in campo libero 400 m |
| Grado di protezione | IP20 |
| Temperatura di utilizzo | -10 a +35 °C |
| Classe di protezione | II |
| Manutenzione e pulizia | Scollegare, pulire con un panno asciutto o leggermente umido, senza solventi |
| Sicurezza | Non aprire, utilizzare in ambienti interni, non superare 2300 W, non collegare apparecchi che richiedono sorveglianza (ferro da stiro), scollegare prima di modificare il carico |
| Pezzi di ricambio e riparabilità | Nessun pezzo rimovibile dall'utente; riparazione solo da un tecnico specializzato; possibile ripristino delle impostazioni di fabbrica |
| Contenuto della confezione | 1 presa con interruttore, 1 manuale di istruzioni |
| Informazioni generali | Fa parte del sistema Homematic IP; configurazione tramite app per smartphone; protocollo HmIP; duty cycle < 1% all'ora |
| Garanzia e conformità | CE, direttiva 1999/5/CE, dichiarazione di conformità su www.eQ-3.de |
Domande frequenti - HMIPPSMCH EQ-3
Domande degli utenti su HMIPPSMCH EQ-3
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Presa elettrica in formato PDF gratuitamente! Trova il tuo manuale HMIPPSMCH - EQ-3 e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HMIPPSMCH del marchio EQ-3.
MANUALE UTENTE HMIPPSMCH EQ-3
Istruzioni per l'uso
Presa di commutazione-misurazione p. 62
1
Lieferumfang
Anzahl Bezeichnung
Quantità Definizione
1 Presa di commutazione-misurazione Homematic IP
1 Istruzioni per l'uso
Documentazione © 2016 eQ-3 AG, Germania
Tutti i diritti riservati. è vietata la riproduzione di quello manuale o di sue parti in qualsiasi forma o la sua duplicazione o modifica con l'utilizzo di processi elettronici, meccanici o chimici alla previa approvazione scritta da parte del produttore.
Non si escludono imperfezioni dovute alla tecnia di stampa o errorsi di stampa in quello manuale. Le informazioni qui contenute sono comunque costamente verificate e le eventuali correzioni sono rese note nell'edizione successiva. Si declina qualsiasi responsabilità per errori di tipo techniciano o di stampa e per le loro consequences.
Sono riconosciuti tutti i marchi depositati e i diritti d'autore.
Stampato ad Hong Kong.
Posso n o aver luogo modifiche ai sensi dello sviluppo tecnico e sua preavviso.
150034
Versione 1.0 (07/2016)
Indice
1 Note su queste istruzioni. 59
2 Indicazioni sui pericoli 59
3 Funzione e vista d'insieme dell'apparecchio......63
4 Informazioni generali sulsystema 63
5 Messa in funzione 64
5.1 Montaggio e autoapprendimento 64
6 Modalità d'uso 66
7 Comportamento dopo il ritorno della tension....67
8 Eliminazione dei guasti 67
8.1 Comando non confermato 67
8.2 Duty Cycle 68
8.3 Codici di erre e sequenze di lampeggio 69
9 Ripristino delle impostazioni di fabbrica 70
10 Manutenzione e pulizia 71
11 Informazioni generali sul servizio radio. 72
12 Dati tecnici 73

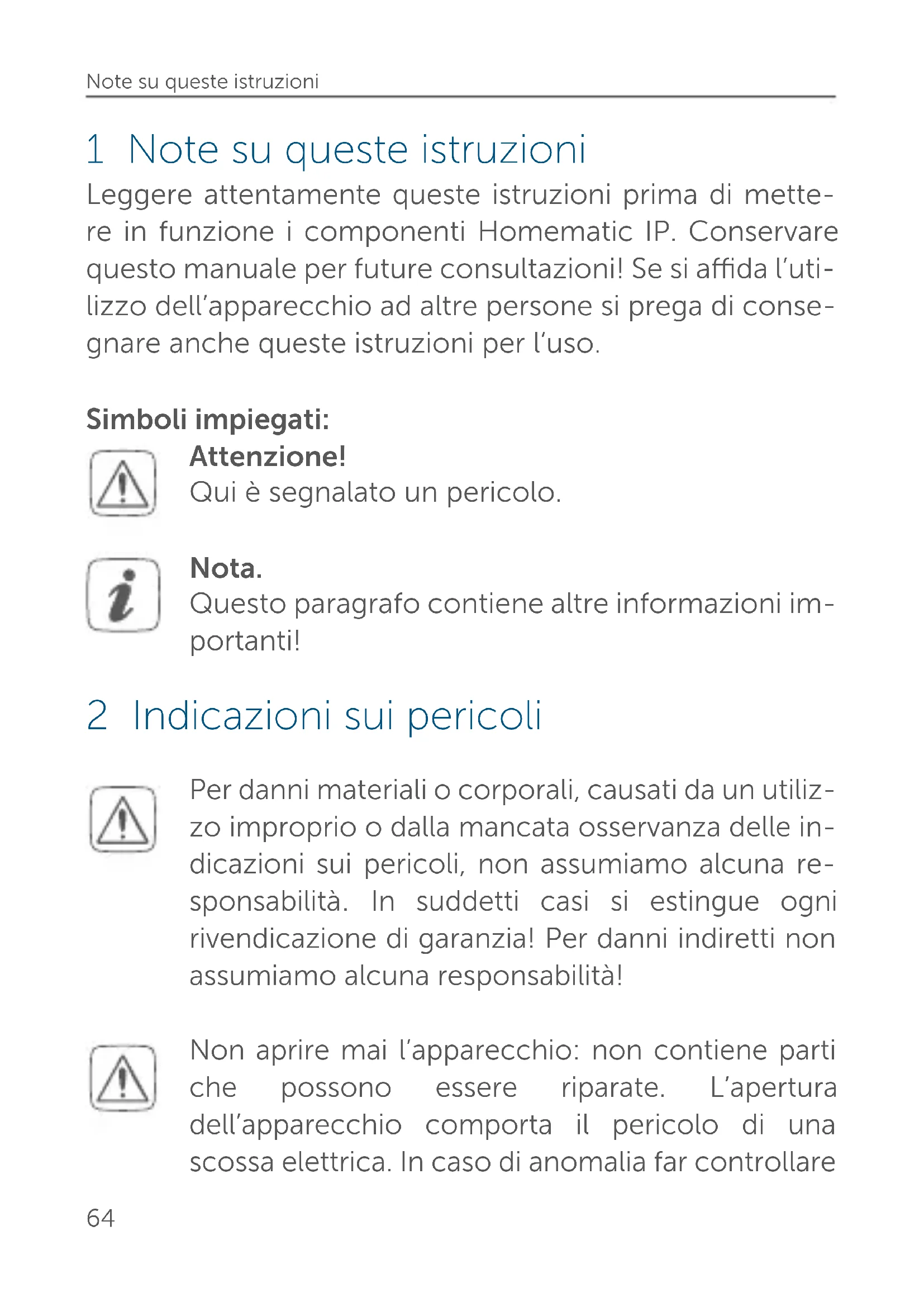

1 Note su queste istruzioni
Leggere attendamente queste istruzioni prima di mettere in funzione i componenti Homematic IP. Conservare questo manuale per future consulzioni! Se si affida l'utilizzo dell'apparecchio ad altre persone si prega di conseignareanche queste istruzioni per l'uso.
Simboli impiegati:
Attenzione!
Quie segnalato un pericolo.
Nota.
Questo paragrafo contiene altre informazioni im- portanti!
2 Indicazioni sui pericoli
Per anni materiali o corporali, causati da un utilizzato improprio o alla mancata osservanza delle indicazioni sui pericoli, non assumiamo alcuna responsabilità. In suddetti casi si estingue agli rivendicazione di garanzia! Per anni indiretti non assumiamo alcuna responsabilità!
Non aprire mai l'apparecchio: non contiene parti che possono essere riparate. L'apertura dell'apparecchio comporta il pericolo di una scossa elettrica. In caso di anomalia far controlling
l'apparecchio da un technique specializzato.
Non utilizzato l'apparecchio se dall'esterno siano riconoscibili danni, ad esempio sulla scatola, su elementi di controllo o sulle prese o vi sia un quasto funzionale. In caso di dubbio far controllare l'apparecchio da un technician specializzato.
Per ragioni di sicurezza o di omologazione (CE) non sono ammesses modifiche costruttive o di altrongeneredel prodotto.
Impiegare l'apparecchio solo in ambienti interni e non esporlo a umidità, a vibrazioni, a irradiazioni solari permanenti o ad altre fonti di calore, al freddo e a sollecitazioni meccaniche.
L'apparecchio non è un giocattolo, evitare pertanto che bambini ne facciano un tale uso. Non lasciare incustoditi il materiale di imballaggio, le pellicole/i sacchetti di plastica, le parti di polistirolo, ecc., potrebbero divertare un pericoloso giocattolo per i bambini.
Prima del collegamento di un'utenzafare attenzione ai dati tecnici, in particolare alla potenza d'interruzione massima ammessa del relè e al tipo di utenza da collegare! Tutte leindicazioni
di carico si riferiscono a carichi ohmici! Caricare l'apparecchio solo fino al limite della energia significato. Un sovraccarico può comportare la sua distribuzione, un incendio o un infortunio elettrico.
L'apparecchio deve essere collegato solo a una presa di rete lavorante accessibili In caso di pericolo l'apparecchio va staccato alla presa di rete.
Impiegare l'apparecchio solo in prese di rete fisse con contatti di protezione, non in prese multiple o cavi di prolunga.
Non collegare alcun apparecchio terminale alla presa di commutazione e misurazione, l'accensione non sorvegliata dei quali potrebbe causare incendi o altri danni (ad es. ferro da stiro).
Di norma staccare la spina dell'apparecchio terminale alla presa di commutazione-misurazione prima di apportare delle modifiche all'apparecchio stesso.
Posare i cavi in modo tale che non provochino situazioni di pericolo per le persone e gli animali domestici.
L'apparecchio non è idoneo all'attivazione. Il carico non è scollegato alla rete in modo galvanico.
Nell'impiego in un'applicazione di sicurezza l'apparecchio va utilizzato in collegamento con una UPS (alimentazione di correnteenza interruzioni) al fine di bypassare un'eventuale interruzione dell'energia elettrica come da EN 50130-4.
Qualsiasi altro impiego non descripto nelle presenti istruzioni per l'uso non è conforme alle disposizioni e comporta l'escludione della responsabilità e la perdita dei diritti di garanzia. Questo valeanche per ricostruzioni e modifiche. L'apparecchio è statoconceptito solo per uso privato.
Apparecchi con spine intermediie non devono essere insertiti uno dopo l'altro.
Apparecchi con alimentatori elettronici (ad esempio televisori o lampadine a LED ad alto voltaggio) non configurano alcun carico ohmico. Essi possono determinare correnti di transitorio superiori a 100 A. L'insertimento di tali utenze comporta una prematura usura dell'attuatore.
L'apparecchio è adatto solo all'impiego in ambienti abitativi o analoghi.
3 Funzione e vista d'insieme dell'apparecchio

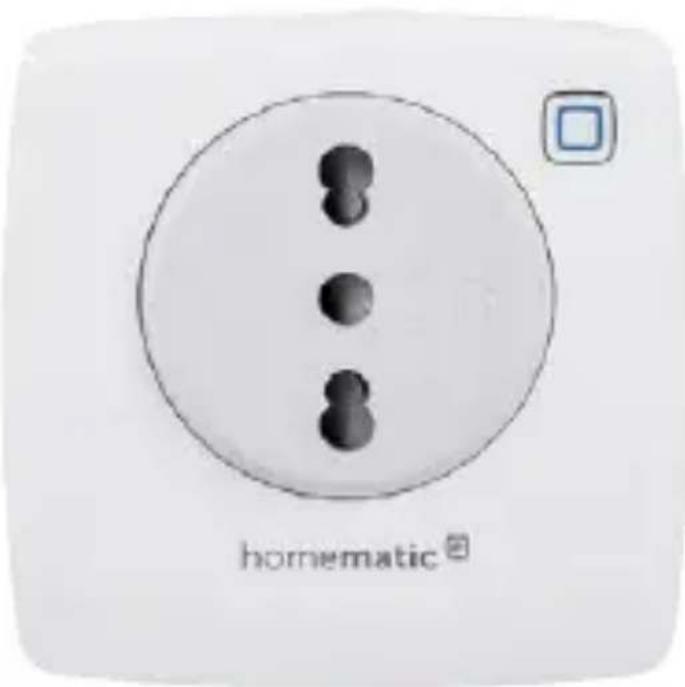

Con la presa di commutazione-misurazione Homematic IP è possibile accendere e spegnere comodamente utenze collegate e misurare il consumo energetico, nonché la tensione, la corrente e la potenza di questi appearecchi. Mediente l'app di Homematic IP è possibile farsi visualizzare il consumo energetico delle utenze collegate e calculare i relativiosti (€/kWh).
La presa di commutazione-misurazione può essere montata velocemente e sono una volte inestato alla presa l'apparecchio è subito pronto per la messa in funzione. Grazie alla struttura compatta non blocca alcuna presa che si trovi nelle vicinanze.
In via opzionale cui quere usataanche come router per prolongare il raggio d'onda.

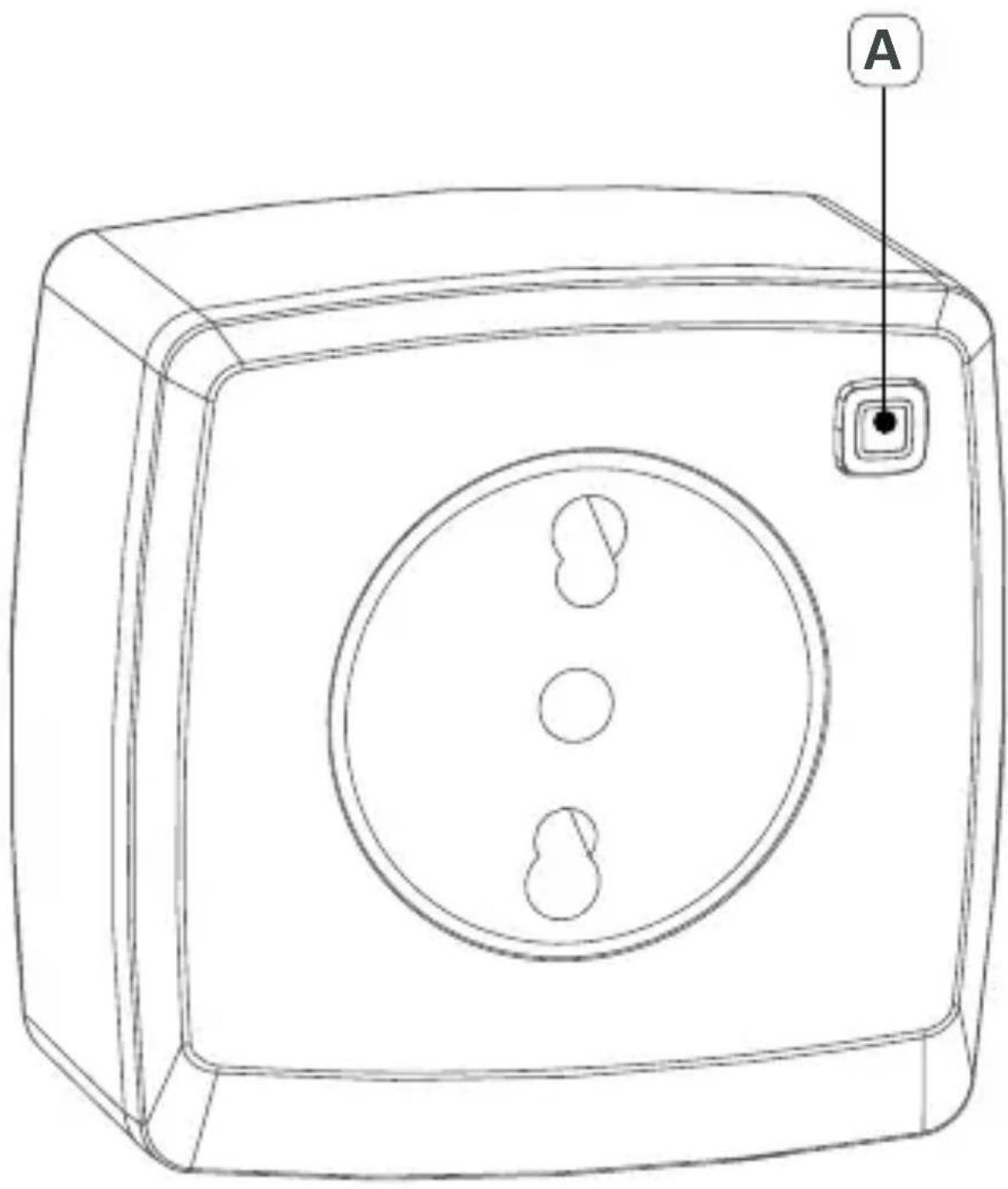

Vista d'insieme degli apparecchi (v. imagine 1):
(A) Tasto di sistema (autoapprendimento, accensione e spegnimento delle utenze e LED collegati LED)
4 Informazioni generali sulsystema
Questo apparecchio è parte delsystema Smart-Home Homematic IP e comunica mediante il protocollo radio HmIP. Tutti gli apparecchi Homematic IP possono es
sere configurati in modo confortevole e individuale via smartphonetramite l'app Homematic IP. Quale gamma di funzioni si possa realizzare all'interno delsystema Homematic IP nell'abbinamento con altri componenti è riportato nel relativivo manuale d'impiego. Tutti i documentsi tecnici e gli update sono sempre attualizzati al site www.eQ-3.de.
5 Messa in funzione
5.1 Montaggio e autoapprendimento
Si prega di leggere interamente quello paragrafo prima di iniziare con l'autoapprendimento programmazione.
Predisporre dapprima l'Homematic IP Access Point tramite app Homematic IP, per poter utilizzare altri appearecchi nelsystema Homematic IP. Informazioni dettagliate sono riportate nelle istruzioni per l'uso dell'Access Point.
Per fare in modo che la presa di commutazione-misura-zione possa essere integrata nel vostro sistema e comunicare con altri parecchi Homematic IP, daprima deve essere associata allo Homematic IP Access Point.
Per l'autoapprendimento della presa di commutazione-misurazione procedere nel modo seguente:
- après l'app Homematic IP sullo smartphone.
- Selezionare il punto di menu "Apprendimento appearecchio".

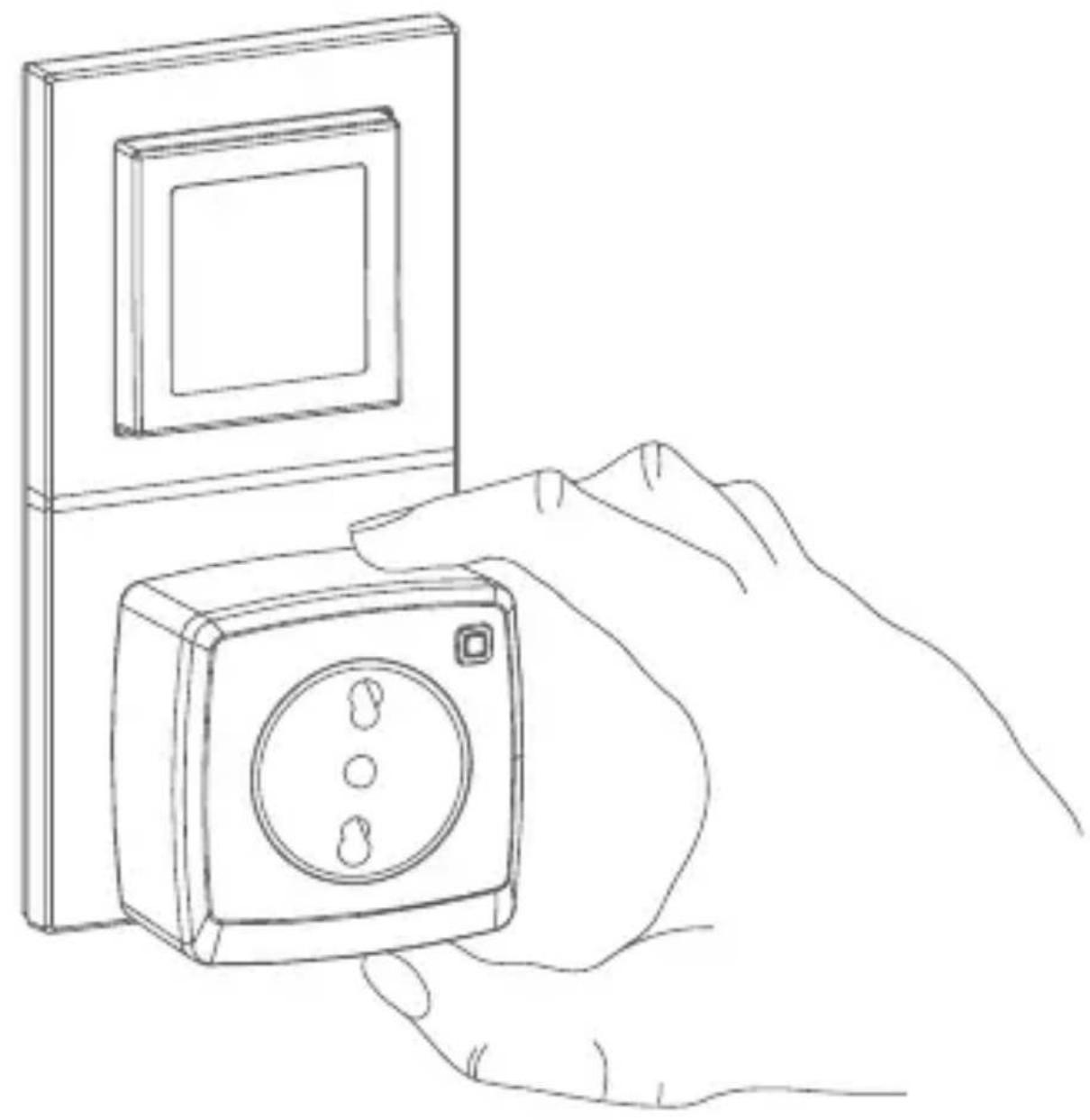

- Inserire la presa di commutazione-misurazione nella presa desiderata (v. immagine 2).
- La modalità di apprendimento è attiva per tre minuti.
É possibile avviare la modalità di apprendimento manualmente per altri 3 minuti premendo breve-mente il tasting di sistema (A) (v. imagine 3).
- L'apparecchio appeare automaticamente nell'appomolgato Homematic IP.
- Per confermare insertire nell'app le ultime quattro cifre del numero dell'apparecchio (SGTIN) o eseguire una scansione del codice QR. Il numero dell'apparecchio è riportato nell'etichetta adesiva compresa nella fornitura o direttamente sull'apparecchio.
- Attendere che la procedura di autoapprendimento sua conclusa.
- A conferma dell'avvenuto autoapprendimento il LED invia una luce verde. L'apparecchio è pronto per essere impiegato.
Se il LED invia una luce rossa, riprovare. -
Scegliere la soluzione desiderata per il proprio apparecchio.
-
Nella app assesignare un nome all'apparecchio e associarlo a un locale.
Una volta eseguito procedura di autoapprendimento è possibile collegare utenze alla presa di commutazione e misurazione, accendere e spegnere e misurare il consumo energetico.
6 Modalità d'uso
Dopo l'autoapprendimento e l'insertimento nella presa, direttamente sull'apparecchio sono disponibili semplici funzioni d'impiego:

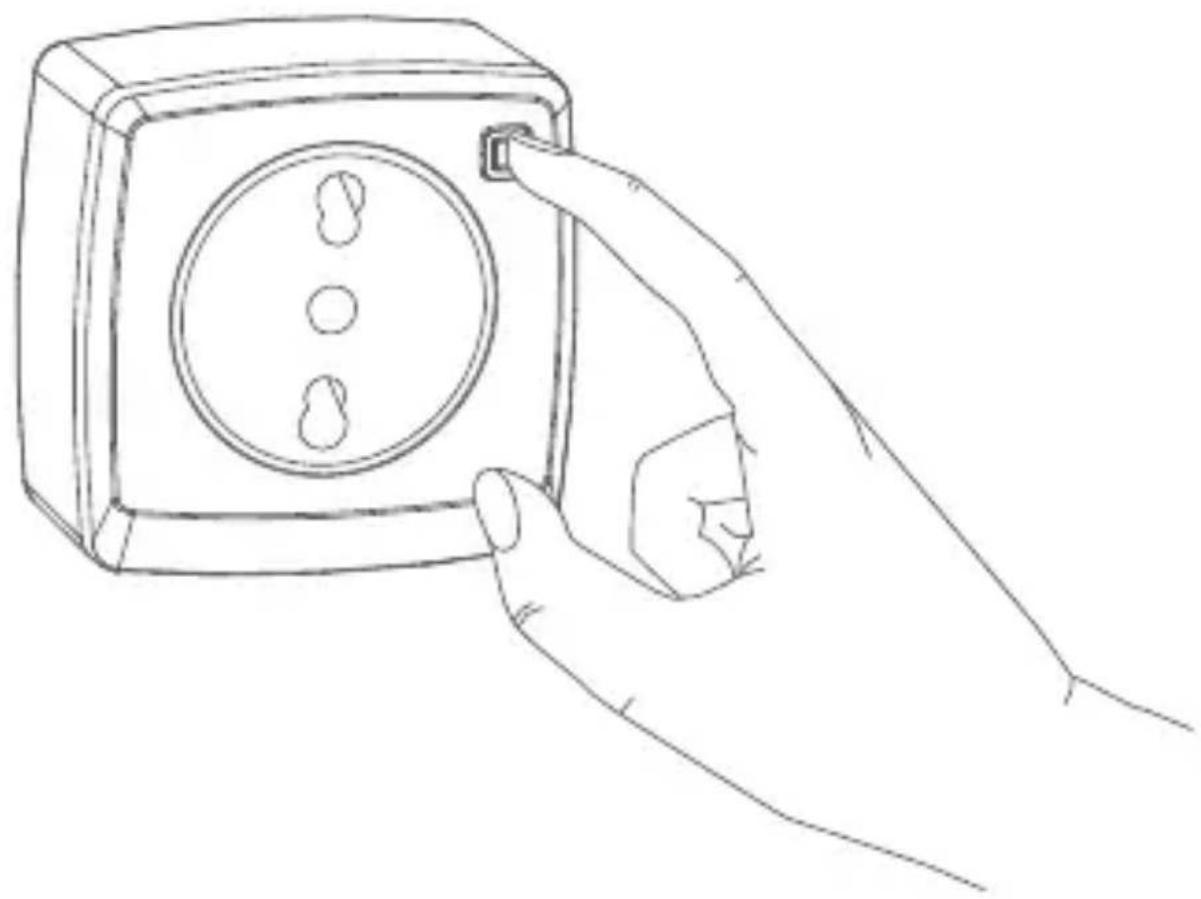

- premere brevamente il tasting di sistema (A) per spagnere o accendere utenze collegate.
Un impiego non corretto o un'installazione sul除去 non intatta (ad es. spine o prese scadenti o difettose) possono causare un surriscaldamento della presa di commutazione e di misurazione. Il monitoraggio integrato della temperature dell'apparecchio assicura la disattivazione del carico. Questo protegge da surriscaldamento e assicura un funzionamento sicuro. Non appena la temperature ha nuovamente raggiunto un valore non critico, è possible attivare di nuovo la presa di commutazione e di misurazione. Fare in agli casi attenzione alla temperature ambientale dell'apparecchio e se necessario fare eseguire da
una persona specializzata un controllo di eventuali fonti di anomalie.
7 Comportamento dopo il ritorno della tensione
Dopo aver inserto l'apparecchio in una presa o dopo il ristorno della tensione di retela presa di commutazione e di misurazione esegue un autotest/riavvio (ca. 2 secondi). Il LED lampeggia brevamente in arancio e verde (indicazione di testo LED). Nel caso si accerti un erre lo stesso viene raffigurato dal lampeggiare del LED (v. "8.3 Codici di erre e sequenze di lampeggio" a pagina 74). In caso di un erre esta procedure si ripete e l'apparecchio inizia di nuovo la sua funzione. Se il test è eseguito alla rilevare errori, la presa di commutazione e di misurazione invia un telegramma via radio con la sua informazione di stato.
8 Eliminazione dei guasti
8.1 Comando non confermato
Se almeno un ricevitatore non conferma un commando, alla fine della trasmissione difettosa il LED invia una luce rossa. Il motivo della trasmissione difettosa può essere un disturbo radio (v. "11 Informazioni generali sul servizio radio" a pagina 77). La trasmissione difettosa può essereQUESTe cause:
-
ricevitore non raggiungabile
-
ricevitore non può eseguire ordine (interruzione di carico, blocco meccanico, ecc.)
Ricevitore difettoso
8.2 Duty Cycle
Il Duty Cycle describes a limitazione del tempo di transmissione, regolata per legge, di apparetti nella gamma 868 MHz. Scopo di questa regolazione è quello di garantire il funzionamento di tutti gli apparecchi nel campo 868 MHz.
Nel Campo di frequenza 868 MHz da nei utilizzato il tempo massimo di trasmissione di agli apparecchio ammonta all'1 % di un'ora (quindi 36 secondi in un'ora). Al raggiungimento del limite di 1 % gli apparecchi non devono più trasmettere sono a che non è trascorsa la limitazione di tempo. In conformità a但这a direttiva, gli apparecchi Homematic IP vengono sviluppati e prodotti al 100 % conformi alle norme.
Nel funzionamento normale il Duty Cycle di regola non viene raggiunto. Questo può tuttavia accadere in casi singoli alla messa in esercizio o alla prima installatione di un sistema a causa di processi di apprendimento amplificati o di intensità radio. Un superamento del limite del Duty Cycle Limits viene visualizzato tre volte da un lampeggio lungo del LED ePTHo manifestarsi con una funzione momentaneamente assente dell'apparecchio. Dopo breve tempo (max. 1 secondo) la funzione è ripristinata.
8.3 Codici di erre e sequenze di lampeggio
| Codice di lampeggio | Significato Soluzione | |
| Breve lampeggio arancio (nella trasmissione radio) | Trasmissione radio/tentativo d'invio/trasmissione dati | Attendere che la trasmissione sia conclusa. |
| 1x accensione lunga verde | Procedura confermata | Ora è possibile pas-sare alla procedura successiva. |
| 1x accensione lunga rossa | Procedura non riuscita | Riprovarare (v. "8.1 Comando non confer-mato" a pagina 72). |
| Breve lampeggio arancio (ogni 10 s) | Modalità di apprendimento attiva | Immettere le ultime quattro cifre del numero dell'apparec-chio per confermare (v. "5.1 Montaggio e autoapprendimento" a pagina 69). |
| 1x accensione lunga rossa | Procedura non riuscita o raggiun-to Duty Cycle-Limit | Riprovarare (v. "8.1 Co-mando non confer-mato" a pagina 72 o "8.2 Duty Cycle" a pagina 73). |
| 6x lampeggio lungo rosso | Apparecchio difettoso | Prestare attenzione alla visualizzazione nella app o rivolgersi a un rivenditore specializzato. |
| 1x accensione arancio e 1x accensione verde (dopo l'inserimento in una presa) | Indicazione di testo | Una volta l'indicazione di testo è spenta è possibile proseguire. |
9 Ripristino delle impostazioni di fabbrica
Le impostazioni di fabbrica dell'apparecchio sono essere ripristinate. In quello caso tutte le impostazioni vanno perse.
Per ripristinare le impostazioni di fabbrica della presa di commutazione e di misurazione procedere nel modo seguente:
- Staccare la presa di commutazione e di misurazione della presa (v. imagine 2).
- Inserire di nuovo la presa di commutazione e di misurazione nella presa e tenere contemporaneamente premuto il tasto di sistema (A) per 4 s fino a che il LED non inizia lampeggiare in arancio (v.
imagine 3).
- Rilasciare quindi il tastingo suddetto.
- Premere di nuovo il tasto diSYSTEMA per 4 s, fino a che il LED non invia una luce verde.
- Rilasciare di nuovo il tasto diSYSTEMA per ultimare il ripristino delle impostazioni di fabbrica.
L'apparecchio esegue un riavvio.
10 Manutenzione e pulizia
L'apparecchio non necessita di manutenzione. In caso si renda necessaria la manutenzione o la riparazione dell'apparecchio, rivolgetevi ad un technician specializzato.
Pulirlo solo dopo la rimozione dalla presa con un panno di lino asciutto, che cui assere inumidito in caso di sporco ostinato. Per la pulizia non usare detergenti che contengano solventi. Fare attenzione che non penetruti umidità all'interno dell'apparecchio.
11 Informazioni generali sul servizio radio
La trasmissione radio avviene su un canale di trasmissione non escludivo; non si possono pertanto escludere segnali di disturbo. Altri disturbi possono essere causati da processi di commutazione, da elettromotori o da apparecchi elettrici difettosi.
La portata all'interno di edifici può essere molto diversa da quella all'aria aperta. Oltre alla prestazione di trasmissione e alle caratteristiche di ricerca del ricevitore, hanno un ruolo molto importanteanche i fattori climatici, come p.e. l'umidità, oppure le condizioni architettoniche in luogo.
Con la presente la eQ-3 AG dichiara che questo apparetcchio è conforme ai requisiti base e alle altre prescrizioni rilevanti della normativa 1999/5/EG. La dichiarazione di conformità completa può essere consultata al site www.eQ-3.de.
12 Dati tecnici
Contrassegno dell'apparecchio: HmIP-PSM-CH
Tensione di alimentazione: 230V / 50Hz
Corrente assorbita: 10 A max.
Potenza assorbita nel
funzionamento a riposo: < 0,3 W
Potenza di interruzione
massima: 2300 W
Tipodi carico: carico ohmico, ≥ 0,95
Previsione di durata rele/
Periodicità di avviamento: 40000 (10 A, carico ohmi-co)
Categoria di misurazione: CAT II
Relè: contatto di chiusura, a 1
polo, contatto
Tipodi interrottore: interrottore montato indipendente
Modalità operativa: S1
Tensione di tenuta a impulso: 2500 V
Classediprotezione:1
Modo di azione: Tipo 1
Tipodi protezione: IP20
Temperatura ambiente: -10 a +35 °C
Grado di contaminazione: 2
Dimensioni (L x A x P): 70 x 70 x 39 mm (senza spina)
Peso: 142 g
Categoria di ricezione: SRD category 2
Portata radio tipica all'aperto: 400 m
Duty Cycle: <1% pro h/< 10% pro h
Temperatura della
prova di durezza Brinell: 125 °C
Temperatura della prova
filamento incandescente: 850 °C
| Campo di misura | Risolu-zione | Precisione | |
| Rendi-mento | da 0 a 2300 W 0,01 W 1% | ± 0,03 W* | |
| Corrente da | 0 a 10 A 1 mA 1% | ± 1 mA* | |
| Tensione | da 200 a 255 V | 0,1 V 0,5% | ± 0,1 V |
| Frequenza | 40 a 60 Hz 0,01 | Hz 0,1% | ± 0,01 Hz |
- Campo di frequenza: da 2 Hz a 2 kHz
Con riserva di modifiche tecniche.
Indicazioni di smaltimento
Non smaltire l'apparecchio con i rifiuti domestici!
Gli apparecchi elettronici devono essere smaltiti in conformità con la normativa sugli apparecchi elettrici ed elettronici usati ed essere consegnati presso un apposto centro di raccolta.
Dichiarazione di conformità
Il marchio CE è un contrassegno del mercato libero che si rivolge esclusivamenteagli enti ufficiali e che non rappresenta una garanzia delle caratteristiche.
In caso di domande tecniche sull'apparecchio, si prega di rivolgersi al proprio rivenditore specializzato.
