MANUALE UTENTE iQ300 KG36EVL4A SIEMENS

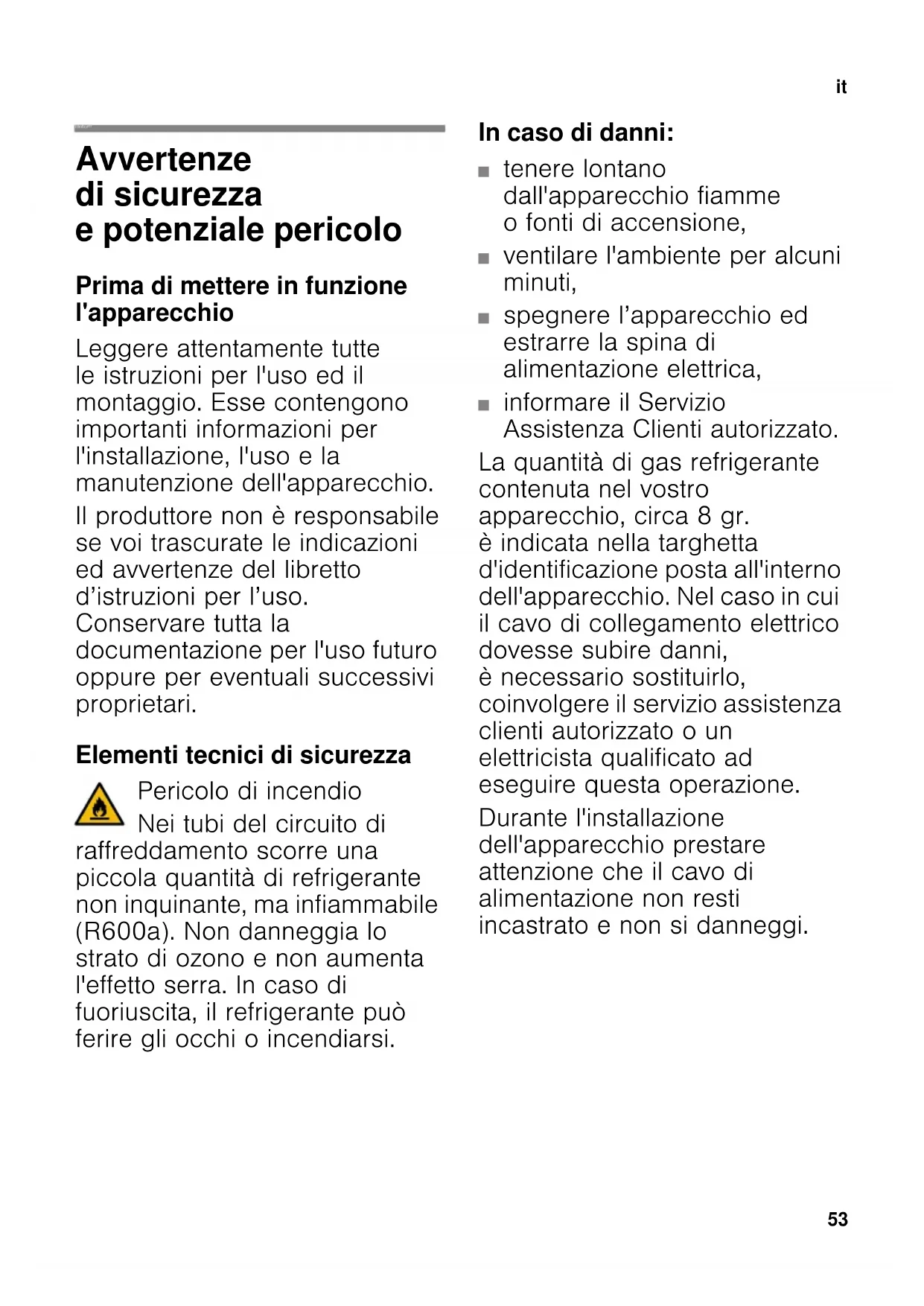

itIndice itIstruzioni per I´uso Avvertenze di sicurezza e potenziale pericolo Prima di mettere in funzione l'apparecchio Leggere attentamente tutte le istruzioni per l'uso ed il montaggio. Esse contengono importanti informazioni per l'installazione, l'uso e la manutenzione dell'apparecchio. Il produttore non è responsabile se voi trascurate le indicazioni ed avvertenze del libretto d’istruzioni per l’uso. Conservare tutta la documentazione per l'uso futuro oppure per eventuali successivi proprietari. Elementi tecnici di sicurezza Pericolo di incendio Nei tubi del circuito di raffreddamento scorre una piccola quantità di refrigerante non inquinante, ma infiammabile (R600a). Non danneggia lo strato di ozono e non aumenta l'effetto serra. In caso di fuoriuscita, il refrigerante può ferire gli occhi o incendiarsi. In caso di danni: ■ tenere lontano dall'apparecchio fiamme o fonti di accensione, ■ ventilare l'ambiente per alcuni minuti, ■ spegnere l’apparecchio ed estrarre la spina di alimentazione elettrica, ■ informare il Servizio Assistenza Clienti autorizzato. La quantità di gas refrigerante contenuta nel vostro apparecchio, circa 8 gr. è indicata nella targhetta d'identificazione posta all'interno dell'apparecchio. Nel caso in cui il cavo di collegamento elettrico dovesse subire danni, è necessario sostituirlo, coinvolgere il servizio assistenza clienti autorizzato o un elettricista qualificato ad eseguire questa operazione. Durante l'installazione dell'apparecchio prestare attenzione che il cavo di alimentazione non resti incastrato e non si danneggi.it

Se il cavo di alimentazione di questo apparecchio subisce danni, deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da persona in possesso di simile qualifica. Le installazioni e le riparazioni eseguite in modo non corretto possono mettere l'utente in grave pericolo. Le riparazioni vanno eseguite dal servizio assistenza clienti autorizzato o da personale qualificato ad eseguire questa operazione. È consentito usare solo parti di ricambio originali del costruttore. Solo con l’impiego di detti componenti il costruttore garantisce che i requisiti di sicurezza del prodotto siano rispettati. Non utilizzare prese multiple, prolunghe o adattatori. Pericolo di incendio Le prese multiple portatili o gli alimentatori portatili possono surriscaldarsi e provocare un incendio. Non collocare prese multiple portatili o alimentatori portatili dietro l'apparecchio. Nell’impiego quotidiano ■ Non introdurre mai apparecchi elettrici all’interno di questo elettrodomestico (es. apparecchi di riscaldamento, produttori di ghiaccio elettrici ecc.). Pericolo di esplosione! ■ Non sbrinare o pulire mai l’apparecchio con una pulitrice a vapore! Il vapore può raggiungere parti elettriche e provocare un cortocircuito. Pericolo di scossa elettrica! ■ A parte le indicazioni del produttore non adottare ulteriori misure per accelerare lo sbrinamento. Pericolo di esplosione! ■ Non utilizzare oggetti appuntiti o affilati per rimuovere la brina o il ghiaccio. Si rischia di danneggiare i tubi del refrigerante. Il refrigerante fuoriuscito può incendiarsi o provocare lesioni agli occhi. ■ Non conservare nell’apparecchio prodotti contenenti gas propellenti combustibili (per es. bombolette spray) e sostanze esplosive. Pericolo di esplosione!it

■ Non usare impropriamente lo zoccolo, i cassetti estraibili, le porte ecc. come predellino o come sostegno. ■ Per lo sbrinamento e la pulizia estrarre la spina d’alimentazione o disinserire l'interruttore di sicurezza. Estrarre la spina di alimentazione, non tirare il cavo di collegamento. ■ Conservare l'alcol ad alta gradazione soltanto in contenitori ermetici e in posizione verticale. ■ Evitare che oli o grassi imbrattino parti plastiche e le guarnizioni delle porte. Altrimenti le parti plastiche e le guarnizioni delle porte diventano porose. ■ Evitare assolutamente di coprire o di ostruire le aperture di afflusso e deflusso dell’aria. ■ Non conservare nel congelatore liquidi in bottiglia e lattine (specialmente le bevande contenenti anidride carbonica).Bottiglie e lattine possono scoppiare! ■ Non mettere in bocca alimenti congelati appena presi dal congelatore. Pericolo di ustioni da freddo! ■ Per prevenire pericoli per bambini e persone a rischio: Sono esposti a pericolo i bambini e le persone con limiti fisici, psichici o percettivi e le persone sprovviste di sufficiente conoscenza sull'utilizzo sicuro dell'apparecchio. Accertarsi che i bambini e le persone a rischio abbiano compreso i pericoli. Una persona responsabile della sicurezza è tenuta a sorvegliare o istruire i bambini e le persone a rischio in rapporto con l'apparecchio. Permettere l’uso dell’apparecchio solo a bambini di età di 8 anni o superiore. Sorvegliare i bambini durante la pulizia e la manutenzione. Non permettere che i bambini giochino con l'apparecchio. ■ Evitare il contatto prolungato delle mani con alimenti congelati, ghiaccio o i tubi dell’evaporatore ecc. Pericolo di ustioni da freddo!it

Bambini in casa ■ Non abbandonare parti dell'imballaggio che possano essere fonte di gioco per i bambini. Pericolo di soffocamento causato da scatole di cartone, fogli di plastica, polistirolo! ■ L'apparecchio non è un giocattolo per bambini! ■ Per apparecchi con serratura della porta: conservare la chiave fuori della portata dei bambini! Norme generali L’apparecchio è idoneo ■ per raffreddare e congelare alimenti, ■ per preparare ghiaccio. Questo apparecchio è destinato all’uso domestico privato nelle famiglie ed all’ambiente domestico. La tenuta ermetica del circuito del freddo è stata controllata. Questo apparecchio è conforme alle vigenti norme di sicurezza per le apparecchiature elettriche ed è schermato contro i radiodisturbi. Questo apparecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare. Avvertenze per lo smaltimento

• Smaltimento dell'imballaggio L'imballaggio ha protetto l'apparecchio da eventuali danni da trasporto. Tutti i materiali impiegati sono Eco- Compatibili e riciclabili. Il Vostro contributo: smaltite l'imballaggio secondo la vigenti norme. Chiedere informazioni circa le piattaforme di smaltimento locale alla propria amministrazione comunale.

• Rottamazione di un apparecchio dismesso Gli apparecchi dismessi dispongono ancora di un valore residuo! Un corretto smaltimento nel rispetto dell’ecologia, permette di recuperare materie prime pregiate. Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea.

m Avviso In caso di apparecchi fuori uso

1. Estrarre la spina di alimentazione.

2. Troncare il cavo elettrico di

collegamento e rimuoverlo unitamente alla spina.

3. Non estrarre i ripiani e i contenitori,

questo rende più difficile ai bambini di entrare nel vano frigo dell'apparecchio!

4. Vietare ai bambini di giocare con

un apparecchio dismesso. Pericolo di asfissia! I frigoriferi contengono gas nel circuito refrigerante e gas nell'isolamento. Refrigerante e gas devono essere smaltiti in modo appropriato. Evitare di danneggiare i raccordi del circuito refrigerante, durante il conferimento dell’apparecchio alla piattaforma di riciclaggio. Dotazione Dopo il disimballo controllare l’apparecchio per accertare eventuali danni di trasporto. In caso di contestazioni rivolgersi al Vs. fornitore, presso il quale l’apparecchio è stato acquistato. La dotazione comprende i seguenti componenti: ■ Apparecchio ■ Accessori (a secondo del modello) ■ Busta con il materiale utile al montaggio ■ Istruzioni per l’uso ■ Istruzioni per il montaggio ■ Libretto del servizio assistenza clienti autorizzato ■ Allegato di garanzia convenzionale ■ Informazioni sul consumo energetico e sui possibili rumoriit

Luogo d’installazione Il luogo d’installazione idoneo è un locale asciutto, ventilabile. Il luogo d’installazione non deve essere esposto ad irraggiamento solare diretto e non essere vicino ad una fonte di calore, cucina, calorifero ecc. Se è inevitabile l’installazione accanto ad una fonte di calore, utilizzare un idoneo pannello isolante, oppure rispettate le seguenti distanze minime dalla fonte di calore: ■ Da cucine elettriche o a gas 3 cm.■ Da stufe ad olio o a carbone 30 cm. Il pavimento nel luogo d’installazione non deve cedere, rinforzarlo se necessario. Compensare gli spessori le eventuali disuguaglianze del pavimento. Distanza dal muro Figura # Una distanza laterale dell’apparecchio dal muro non è necessaria. I contenitori e ripiani possono essere comunque estratti liberamente. Inversione della porta (se necessario) Se necessario: consigliamo di fare invertire la chiusura della porta dal nostro Servizio Assistenza Clienti autorizzato. Chiedere il costo per un’inversione dell’apertura della porta al Servizio Assistenza Clienti competente per la zona. m Avviso Durante l’inversione della porta l’apparecchio non deve essere collegato alla rete elettrica. Estrarre prima la spina di alimentazione. Per non danneggiare la parte posteriore dell’apparecchio, mettere sotto sufficiente materiale morbido. Deporre l’apparecchio con cautela sul lato posteriore. Avvertenza Il distanziatore murale non deve essere montato se si depone l'apparecchio sul dorso.it

Osservare la temperatura ambiente e la ventilazione del locale Temperatura ambiente L’apparecchio è progettato per una specifica classe climatica. In funzione di questa, l’apparecchio può essere usato alle seguenti temperature ambientali. La classe climatica è indicata nella targhetta porta-dati. Figura 4 Avvertenza L’apparecchio è perfettamente efficiente nei limiti di temperatura ambiente della classe climatica indicata. Se un apparecchio della classe climatica SN viene messo in funzione a temperature ambiente inferiori, possono essere esclusi danni all’apparecchio fino ad una temperatura di +5 °C. Ventilazione Figura $ L’aria sulla parete posteriore dell’apparecchio si riscalda. L’aria riscaldata deve poter defluire liberamente. Altrimenti il refrigeratore deve lavorare di più. Questo aumenta il consumo di energia elettrica. Perciò: evitare assolutamente di coprire o di ostruire le aperture di afflusso e deflusso dell’aria! Collegare l’apparecchio Dopo avere posizionato l’apparecchio, attendere circa 1 ore prima di metterlo in funzione, questo assicura che l’olio lubrificante si raccolga nella parte bassa del motore e non penetri nel circuito di raffreddamento. Pulire l’interno dell’apparecchio prima di attivarne la funzione (vedi capitolo «Pulizia dell’apparecchio»). Collegamento elettrico La presa elettrica deve essere vicino all’apparecchio ed essere accessibile anche al termine dell'installazione dell'apparecchio. Classe climatica Temperatura ambiente ammessa SN da +10 °C a 32 °C N da +16 °C a 32 °C ST da +16 °C a 38 °C T da +16 °C a 43 °Cit

m Avviso Pericolo di scossa elettrica! Se il cavo di alimentazione non è sufficientemente lungo, non utilizzare in nessun caso prese multiple o prolunghe. Contattare il servizio di assistenza clienti per le possibili alternative. L’apparecchio è conforme alla classe di protezione I. Collegare l’apparecchio alla corrente (220-240 V/50 Hz CA) tramite una presa con conduttore di terra installata a norma. La presa deve essere protetta con un fusibile da 10 A a 16 A. Per gli apparecchi che vengono utilizzati in paesi non europei, controllare se la tensione e il tipo di corrente indicati corrispondono ai valori della rete elettrica locale. Questi dati sono disponibili sulla targhetta identificativa, figura 4. m Avviso I nostri apparecchi possono essere collegati ad un inverter sinusoidale di rete. Gli inverter di rete vengono utilizzati in abbinamento a impianti fotovoltaici e collegati direttamente alla rete elettrica pubblica. Usare inverter sinusoidali nel caso di soluzioni speciali (es. imbarcazioni oppure nelle baite in montagna), laddove non sia disponibile un collegamento elettrico diretto alla rete pubblica. Conoscere l’apparecchio Svolgere l’ultima pagina con le figure. Questo libretto d’istruzioni per l’uso è valido per vari modelli, pertanto le dotazioni possono variare. Nelle illustrazioni sono possibili differenze. Figura !

• Non in tutti i modelli. A Frigorifero B Congelatore 1-9 Elementi di comando 10 Illuminazione (LED) 11 Ripiano di vetro nel frigorifero 12* Ripiano bottiglie 13 Vano a 0 °C 14 Cassetto per verdure 15* Scomparto per burro e formaggio 16* Balconcino della porta «EasyLift» 17 Ripiano per bottiglie grandi 18 Cassetto surgelati (piccolo) 19 Ripiano di vetro nel congelatore 20 Cassetto surgelati (grande) 21 Scarico acqua di sbrinamento 22 Piedini regolabiliit

Elementi di comando Figura " Accendere l’apparecchio Figura "

1. Accendere l’apparecchio

con il pulsante Acceso/Spento 1. Viene emesso un segnale acustico, il display della temperatura 4 lampeggia ed il pulsante di allarme 5 si accende.

2. Il segnale acustico viene disattivato,

premendo il pulsante di allarme 5. L’apparecchio inizia a raffreddare. Quando la porta è aperta l’illuminazione è accesa. All’origine sono consigliate le seguenti temperature: ■ Frigorifero: +4 °C ■ Congelatore: -18 °C Istruzioni per il funzionamento ■ Dopo l’accensione possono trascorrere diverse ore prima che le temperature regolate vengano raggiunte. Prima di questo tempo non introdurre alimenti nell’apparecchio. ■ Il lato anteriore dell’apparecchio è in parte leggermente riscaldato, questo impedisce la formazione di condensa nella zona della guarnizione della porta. ■ Se la porta del congelatore resiste ad una nuova apertura subito dopo averla chiusa, attendere un attimo finché la depressione interna formatasi non si è compensata. 1 Pulsante Acceso/Spento Serve per accendere e spegnere l’intero apparecchio. 2 Pulsante «Super» (congelatore) Dispositivo per attivare o disattivare il super- congelamento. 3 Pulsanti di regolazione temperatura del congelatore Con questi pulsanti si regola la temperatura del congelatore. 4 Indicatore temperatura del congelatore I numeri corrispondono alle temperature del congelatore regolate in °C. 5 Pulsante di allarme Serve per disattivare il segnale acustico di allarme (vedi capitolo «Funzione di allarme»). 6 Pulsante Holiday Serve per attivare e disattivare la modalità vacanza (vedi il capitolo Modo vacanza). 7 Pulsanti di regolazione temperatura del frigorifero Con questi pulsanti si regola la temperatura del frigorifero. 8 Indicatore temperatura del frigorifero I numeri corrispondono alle temperature del frigorifero regolate in °C. 9 Pulsante «super» Frigorifero Dispositivo per attivare o disattivare il super- raffredamento.it

Regolare la temperatura Figura " Frigorifero La temperatura può essere regolata da +2 °C a +8 °C. Premere ripetutamente il pulsante di regolazione temperatura del frigorifero 7, finché non è regolata la temperatura del frigorifero desiderata. L’ultimo valore regolato viene memorizzato. La temperatura regolata è visualizzata nel display della temperatura del frigorifero 8. Gli alimenti delicati non devono essere conservati a temperatura superiore +4 °C. Congelatore La temperatura può essere regolata da - 16 °C a -24 °C. Premere ripetutamente il pulsante di regolazione temperatura del congelatore 3 finché la temperatura desiderata del congelatore non è regolata. L’ultimo valore regolato viene memorizzato. La temperatura regolata è visualizzata nel display temperatura del congelatore 4. Modo Vacanza In caso di assenza prolungata si può commutare l’apparecchio nel modo Vacanza, per il risparmio energetico. Attivando il modo Vacanza si disattiva il super-congelamento automatico. La temperatura del frigorifero viene impostata automaticamente a +14 °C. In questo periodo non immettere alimenti nel frigorifero. Accendere e spegnere Figura " Premere il pulsante Holiday 6. Quando la modalità vacanza è attivata, il pulsante si accende ed il display temperatura del frigorifero 8 non indica più la temperatura. Funzioni di allarme Allarme porta Un segnale acustico si attiva se la porta dell’apparecchio rimane aperta per un tempo prolungato. Chiudendo la porta il segnale acustico si disattiva.it

Allarme temperatura L’allarme temperatura si attiva se la temperatura nel vano del congelatore è troppo alta e gli alimenti congelati sono a rischio. Premendo il pulsante di allarme 5, il display della temperatura del congelatore 4 indica per cinque secondi la temperatura più alta raggiunta nel congelatore. Questo valore viene poi cancellato. Il display della temperatura del congelatore 4 indica, senza intermittenza, la temperatura impostata per il congelatore. Iniziando da questo momento la massima temperatura viene di nuovo rilevata e memorizzata. Attivazione del segnale acustico di allarme senza che questo costituisca pericolo per gli alimenti congelati: ■ alla prima messa in funzione dell’apparecchio, ■ all’introduzione di grandi quantità di alimenti freschi, ■ quando si tiene la porta del congelatore aperta troppo a lungo. Avvertenza Non ricongelare gli alimenti parzialmente o completamente decongelati. Questi possono essere di nuovo congelati solo dopo avere preparato (mediante qualsiasi tipo di cottura) pietanze pronte all’uso. Non utilizzare più interamente la durata max. di conservazione Disattivare l’allarme Figura " Premere il tasto di allarme 5 per disattivare il segnale acustico. Capacità utile totale I dati di volume utile sono indicati sulla targhetta d'identificazione dell'apparecchio. Figura 4 Sfruttare interamente il volume utile Per sistemare la quantità massima di surgelati, tutte le parti dell’attrezzatura interna possono essere rimosse. Gli alimenti possono essere accatastati direttamente sui ripiani e sul fondo del congelatore. Rimozione degli accessori Estrarre i cassetti surgelati fino all'arresto, sollevarli avanti ed estrarli. Figura 0 Il frigorifero Il frigorifero è il vano di conservazione ideale per alimenti pronti, prodotti da forno, conserve, latte condensato, formaggi, frutta fresca e verdura sensibili al freddo. Tenere presente nella sistemazione Sistemare gli alimenti ben confezionati oppure coperti. Aroma, colore e freschezza sono salvaguardati. Inoltre si evitano passaggi di aromi o alterazioni del colore di contenitori plastici.it

Avvertenza Evitare che gli alimenti vengano a contatto con la parete di fondo. In tal caso la circolazione dell’aria viene impedita. Durante il funzionamento attivo, le confezioni degli alimenti possono attaccarsi alla parete di fondo. Considerare le zone più fredde nel frigorifero La circolazione dell’aria nel frigorifero, genera delle zone con temperature differenti: ■ La zona più fredda è nell’interno del frigorifero lungo la parete posteriore e nel vano a 0 °C. Figura !/13 Avvertenza Conservare nelle zone più fredde gli alimenti delicati (per es. pesce, insaccati di carne, carne). ■ Zona più calda è nella parte più alta della porta. Avvertenza Conservare nelle zone meno fredde ad es. formaggio duro e burro. Il formaggio può così continuare a diffondere il suo aroma e il burro resta spalmabile. Super-raffreddamento Durante il super-raffreddamento il vano frigorifero viene raffreddato quanto più possibile per ca. 15 ore. In seguito viene regolato automaticamente alla temperatura impostata prima del super- raffreddamento. Inserire il super-raffreddamento per es. ■ prima d’introdurre grandi quantità di alimenti. ■ per il raffreddamento rapido di bevande. Avvertenza Con il super-raffredamento del frigo attivo, i rumori determinati dal funzionamento saranno maggiori. Accendere e spegnere Figura " Premere il pulsante super del frigorifero 9. Il pulsante è acceso quando il super- raffredamento è inserito. Congelatore Usare il congelatore ■ Per conservare alimenti surgelati. ■ Per produrre cubetti di ghiaccio. ■ Per il congelamento di alimenti.it

Avvertenza Attenzione che la porta del congelatore sia chiusa correttamente! Se la porta è aperta gli alimenti surgelati si scongelano. Il congelatore forma molto ghiaccio. Inoltre: spreco di energia a causa di alto consumo di corrente elettrica! Max. capacità di congelamento Indicazioni sulla max. possibilità di congelamento in 24 ore sono riportate sulla targhetta d’identificazione. Figura 4 Condizioni per la max. capacità di congelamento ■ Prima di introdurre prodotti freschi inserire il super congelamento (vedi il capitolo «Super congelamento»). ■ Rimuovere gli accessori. Accumulare gli alimenti direttamente sui ripiani e sul fondo del congelatore. ■ Congelare le quantità più grandi di alimenti preferibilmente nello scomparto superiore. Qui essi vengono congelati molto rapidamente e perciò anche salvaguardandone le proprietà. ■ Congelare gli alimenti freschi possibilmente vicino alle pareti laterali. Congelare e conservare Acquisto di alimenti surgelati ■ La confezione non deve essere danneggiata. ■ Rispettare la data di conservazione. ■ La temperatura nell’espositore- congelatore di vendita deve essere -18 °C o inferiore. ■ Trasportare gli alimenti surgelati possibilmente in una borsa termica e conservarli poi al più presto possibile nel congelatore. Congelare gli alimenti ■ Per il congelamento utilizzare solo alimenti freschi ed integri. ■ Non mettere gli alimenti da congelare in contatto con quelli congelati. ■ Conservare gli alimenti in confezioni ermetiche, per evitare che perdano il loro gusto o possano essiccarsi. Conservazione degli alimenti congelati Per garantire la perfetta circolazione dell’aria, introdurre il cassetto surgelati fino all’arresto. Per conservare una grande quantità di alimenti, è possibile collocarli direttamente sui ripiani di vetro e sul fondo del congelatore.

1. A tal fine estrarre tutti i cassetti

Congelare piccole quantità di alimenti Per scoprire come congelare piccole quantità di alimenti in modo che congelino completamente il più rapidamente possibile, consultare la sezione Super-congelamento automatico. Congelamento di alimenti freschi Per il congelamento utilizzare solo alimenti freschi ed integri. Per conservare al meglio valore nutritivo, aroma e colore, sbollentare la verdura prima di congelarla. Non è necessario sbollentare melanzane, peperoni, zucchine ed asparagi. In libreria sono reperibili pubblicazioni sul congelamento e la sbollentatura. Avvertenza Non mettere gli alimenti da congelare in contatto con quelli congelati. ■ Sono idonei per il congelamento: Prodotti da forno, pesce e frutti di mare, carne, selvaggina, pollame, verdura, frutta, erbe aromatiche, uova senza guscio, latticini, come formaggio, burro e ricotta, pietanze pronte e residui vivande, come minestre, piatti unici, carne e pesce cotti a fuoco lento, vivande di patate, sformati e dolciumi. ■ Non sono idonei per il congelamento: Tipi di ortaggi, che solitamente si consumano crudi, come insalate in foglia o ravanelli, uova nel guscio, uva, mele intere, pere e pesche, uova sode, yogurt, latte cagliato, panna acida, crème fraîche e maionese. Confezionamento di alimenti surgelati Conservare gli alimenti in confezioni ermetiche, per evitare che perdano il loro gusto o possano essiccarsi.

1. Introdurre l’alimento nella confezione.

2. Fare uscire l’aria.

3. Chiudere la confezione

4. Scrivere sulla confezione il contenuto

e la data di congelamento. Imballaggio idoneo: pellicola di plastica, pellicola tubolare di polietilene, fogli di alluminio, contenitori per surgelati. Questi prodotti sono in vendita nel commercio specializzato. Imballaggio non idoneo: carta per imballaggio, carta pergamena, cellofan, sacchetti per rifiuti e sacchetti per la spesa usati. Sono idonei per chiudere le confezioni: anelli di gomma, clip di plastica, fili per legare, nastri adesivi resistenti al freddo e simili. I sacchetti e la pellicola tubolare di polietilene possono essere sigillati mediante saldatura con un apposito apparecchio.it

Durata di conservazione dei surgelati La durata di conservazione dipende dal tipo di alimento. Ad una di temperatura di -18 °C: ■ Pesce, salsiccia, pietanze pronte, prodotti da forno: fino a 6 mesi ■ Formaggio, pollame, carne: fino a 8 mesi ■ Verdura, frutta: fino a 12 mesi Super-congelamento Per conservare vitamine e valori nutritivi, aspetto e gusto, gli alimenti devono essere congelati completamente, anche all'interno, nel tempo più breve possibile. Dopo l'attivazione del super- congelamento l'apparecchio rimane in funzione in modo continuo. Le temperature del congelatore diventano molto più basse rispetto al funzionamento normale. Attivazione del super- congelamento In base alla quantità di alimenti da congelare, è possibile utilizzare il super- congelamento in modo diverso. Avvertenza Con il super-congelamento inserito, maggiori sono i rumori di funzionamento. Super-congelamento automatico Le piccole quantità di alimenti si congelano più rapidamente se si congela come segue: ■ nel cassetto surgelati più in alto ■ a sinistra Il super-congelamento automatico si attiva automaticamente quando si congelano alimenti caldi. Super-congelamento manuale Figura " Per evitare un indesiderato aumento della temperatura, inserire il super- congelamento alcune ore prima di congelare alimenti freschi. Se si vuole utilizzare la massima capacità di congelamento, attivare il super-congelamento 24 ore prima di congelare alimenti freschi. Premere il tasto Super 2. Quando il super-congelamento è inserito il tasto è acceso. Disattivazione del super- congelamento Figura " Premere il tasto Super 2. Ora il super-congelamento è disattivato. Al termine del super-congelamento, l'apparecchio torna automaticamente al funzionamento normale. ■ Con il super-congelamento automatico: non appena la piccola quantità di alimenti da congelare è completamente congelata. ■ Con il super-congelamento manuale: dopo ca. 2 giorni e ½.it

Decongelare surgelati A seconda del genere e dell’uso, utilizzare una delle seguenti possibilità: ■ a temperatura ambiente■ nel frigorifero■ nel forno elettrico, con/senza ventola aria calda ■ nel forno a microonde m Attenzione Non ricongelare gli alimenti parzialmente o completamente decongelati. Questi possono essere di nuovo congelati solo dopo avere preparato (mediante qualsiasi tipo di cottura) pietanze pronte all’uso. Non utilizzare più la durata max. di conservazione. Dotazione (non in tutti i modelli) Scomparto per burro e formaggio Per aprire il vano «burro» premere lo sportello al centro. Per un corretta pulizia sollevare il vano ed estrarlo. Balconcino della porta regolabile «EasyLift» Figura % Il ripiano può essere spostato all’altezza desiderata senza necessità di estrarlo. Per spostare in basso il balconcino, premere contemporaneamente i due pulsanti laterali. Il sollevamento può essere effettuato senza premere i pulsanti. Ferma bottiglie Figura ' Il ferma bottiglie impedisce la caduta delle bottiglie durante l’apertura o la chiusura della porta. Ripiani in vetro Figura ( I ripiani interni possono essere spostati secono la necessità: A tal fine tirare il ripiano verso l’esterno, sollevarlo avanti e poi estrarlo. Ripiano variabile Figura ) Se necessario, il ripiano può essere abbassato: tirare il ripiano in avanti, abbassarlo e spingerlo all’indietro. È idoneo per conservare alimenti e bottiglie. Set colazione Figura * I contenitori del set colazione possono essere estratti e riempiti singolarmente. Il set colazione può essere estratto per il carico e scarico. A tal fine sollevare leggermente il set colazione ed estrarlo. Il supporto del contenitore può essere spostato.it

Ripiano bottiglie Figura + Sul ripiano bottiglie si possono deporre in sicurezza le bottiglie. Il supporto è variabile. Vano a 0 °C Figura !/13 Nel vano a 0 °C vi sono temperature più basse rispetto al frigorifero. Possono comparire anche temperature inferiori a 0 °C. Ideale per la conservazione di pesce, carne e salsiccia. Non è idoneo per insalate, verdura e prodotti sensibili al freddo. Cassetto per verdure con regolatore di umidità Figura - Per creare il clima di conservazione ottimale per verdura e frutta, a seconda della quantità conservata, dal cassetto per verdure si può regolare l’umidità dell’aria: ■ piccole quantità di frutta e verdura – alta umidità dell’aria ■ grandi quantità di frutta e verdura – minore umidità dell’aria Avvertenze ■ Per la conservazione ottimale della qualità e dell’aroma di frutta (ad es. ananas, banane, papaie ed agrumi) e verdura (ad es. melanzane, cetrioli, zucchine, peperoni, pomodori e patate) che temono il freddo, conservarle fuori del frigorifero a temperature di +8 °C a +12 °C circa. ■ A seconda della quantità e del tipo del prodotto conservato, nel cassetto per verdure può formarsi condensa. Rimuovere la condensa con un panno asciutto e adattare l’umidità dell’aria nel cassetto per verdure con il regolatore di umidità. Inserto per cassetto verdura Figura . L’inserto può essere estratto. Cassetto surgelati (grande) Figura !/20 Per conservare surgelati di grandi dimensioni, come ad es. tacchini, anatre ed oche. Avvertenza La piastra di separazione (se disponibile) non può essere estratta. Vaschetta per ghiaccio Figura 2

1. Riempire la vaschetta del ghiaccio

per ¾ con acqua e riporla nel congelatore.

2. Staccare la vaschetta del ghiaccio

eventualmente attaccata solo con un oggetto non acuminato (manico di cucchiaio).

3. Per staccare i cubetti di ghiaccio

mettere brevemente la vaschetta sotto acqua corrente oppure torcerla leggermente.it

Accumulatori del freddo L’accumulatore del freddo ritarda il riscaldamento degli alimenti conservati in caso d'interruzione dell’energia elettrica o di guasto. La durata massima di conservazione si raggiunge deponendo l'accumulatore di freddo sopra gli alimenti nello scomparto superiore. L’accumulatore del freddo può essere estratto anche per raffreddare temporaneamente alimenti, per es. in una borsa frigo. Adesivo «OK» (non in tutti i modelli) Con l'adesivo «OK» è possibile controllare se nel frigorifero sono stati raggiunti i range di temperatura sicuri consigliati per gli alimenti (+4 °C o temperatura inferiore). Se l'adesivo non indica «OK», ridurre progressivamente la temperatura. Avvertenza Dopo la messa in funzione dell'apparecchio possono passare fino a 12 ore prima che sia raggiunta la temperatura regolata. Corretta regolazione Spegnere e mettere fuori servizio l'apparecchio Disattivare l'apparecchio Figura " Premere il pulsante Acceso/Spento 1. Il display della temperatura 8 si spegne e il refrigeratore si ferma. Mettere fuori servizio l’apparecchio Quando non si usa l'apparecchio per un lungo periodo:

1. Spegnere l’apparecchio.

2. Estrarre la spina di alimentazione

o disinserire il dispositivo elettrico di sicurezza.

3. Pulire l’apparecchio.

4. Lasciare aperta la porta

dell’apparecchio. Scongelamento Frigorifero Lo sbrinamento è automatico. L’acqua di sbrinamento defluisce, attraverso i convogliatori e il foro di scarico, verso la vaschetta di evaporazione dell’apparecchio.it

Congelatore Per evitare che gli alimenti si scongelino, anche parzialmente, il congelator non sbrina automaticamente. Uno spesso strato di ghiaccio impedisce il passaggio del freddo ai prodotti congelati ed aumenta il consumo di corrente elettrica. Eliminare regolarmente lo strato di brina. m Attenzione Non raschiare lo strato di brina oppure il ghiaccio con un coltello o con un oggetto acuminato. Così facendo si possono danneggiare i raccordi del circuito refrigerante. Il gas fuoriuscendo sotto effetto della pressione, può provocare infiammazione agli occhi. Procedere come segue: Avvertenza Inserire il super-congelamento ca. 4 ore prima dello sbrinamento, per portare gli alimenti ad una temperatura molto bassa e poterli così conservare più a lungo a temperatura ambiente.

1. Per lo sbrinamento spegnere

2. Estrarre la spina di alimentazione

o disinserire il dispositivo elettrico di sicurezza.

3. Conservare i cassetti surgelati con gli

alimenti in un luogo fresco. Disporre sugli alimenti gli accumulatori del freddo (se disponibili).

5. Per raccogliere l’acqua di

sbrinamento si può utilizzare il balconcino per bottiglie grandi. A tal fine estrarre il balconcino per bottiglie grandi (vedi il capitolo Pulire l’apparecchio) e metterlo sotto lo scarico dell’acqua di sbrinamento aperto.

6. Per accelerare lo sbrinamento,

mettere nell’apparecchio due pentole con acqua bollente ciascuna su un sottopentola.

7. Dopo lo sbrinamento, vuotare l’acqua

raccolta. Raccogliere con una spugna l’acqua di sbrinamento residua sul fondo del congelatore.

9. Inserire di nuovo nella porta il

balconcino per bottiglie grandi. 10.Dopo lo sbrinamento collegare ed accendere di nuovo l’apparecchio.it

Pulizia dell’apparecchio m Attenzione ■ Non utilizzare prodotti per pulizia e solventi chemici contenenti sabbia, cloro o acidi. ■ Non usare spugne abrasive o spugne che graffiano. Sulle superfici metalliche potrebbe formarsi macchie da corrosione. ■ Non lavare mai in lavastoviglie i ripiani ed i contenitori. Questi elementi si possono deformare! Procedere come segue:

1. Prima di iniziare la pulizia spegnere

2. Estrarre la spina di alimentazione o

disinserire il dispositivo di sicurezza.

3. Estrarre gli alimenti surgelati e

depositarli in un luogo fresco. Disporre l'accumulatore del freddo (se disponibile) sugli alimenti.

4. Attendere lo sbrinamento dello strato

morbido e acqua tiepida leggermente saponata. Evitare che l’acqua penetri nell’unità di illuminazione.

6. Lavare la guarnizione della porta solo

con acqua pulita e poi asciugarla con cura.

7. Dopo la pulizia: ricollegare ed

accendere l’apparecchio.

8. Introdurre di nuovo i surgelati.

Dotazione Per la pulizia tutte le parti mobili dell’apparecchio possono essere estratte. Rimozione dei balconcini dalla porta Figura & Sollevare ed estrarre i balconcini. Estrarre i ripiani di vetro Figura ( Sollevare il ripiani di vetro, tirarli in avanti, abbassarli e ruotarli lateralmente. Rimuovere il contenitore estraibile Sollevare ed estrarre il contenitore. Pannello dello scarico dell’acqua di sbrinamento Per pulire il convogliatore dell’acqua di sbrinamento staccare il ripiano in vetro sopra il cassetto verdura, figura !/14, dal pannello dello scarico dell’acqua di sbrinamento:

1. Estrarre il ripiano in vetro.

2. Sollevare il pannello dello scarico

dell’acqua di sbrinamento ed estrarlo. Figura , Avvertenza Per il libero deflusso dell’acqua di sbrinamento, pulire regolarmente il convogliatore di drenaggio dell’acqua di sbrinamento ed il foro di scarico utilizzando bastoncini cotonati o simili. Cassetto per verdure Figura / Il pannello anteriore del cassetto verdura può essere rimosso per la pulizia. Premere consecutivamente i pulsanti laterali e ciò facendo rimuovere il pannello del cassetto verdura. Estrarre i contenitori Figura % Estrarre i contenitori fino all’arresto, sollevarli avanti ed estrarli.it

Odori Nel caso che si avvertano odori sgradevoli:

2. Estrarre tutti gli alimenti

4. Pulire tutte le confezioni.

5. Per impedire la formazione di odore,

confezionare ermeticamente gli alimenti che emanano forte odore.

6. Accendere di nuovo l’apparecchio.

7. Sistemare gli alimenti.

8. Dopo 24 ore controllare se

si è di nuovo sviluppato odore. Illuminazione (LED) L’apparecchio è dotato di un’illuminazione a LED esente da manutenzione. Riparazioni a questa illuminazione deve essere eseguite solo dal Servizio Assistenza Clienti autorizzato. Risparmiare energia ■ Installare l’apparecchio un in ambiente asciutto ventilabile. L’apparecchio non deve essere esposto direttamente al sole o vicino ad una fonte di calore (per es. calorifero, stufa). Altrimenti usare un pannello isolante. ■ Lasciare raffreddare gli alimenti e le bevande, se caldi, prima di introdurli nell’apparecchio. ■ Per scongelare un alimento surgelato metterlo nel frigorifero, si utilizza così il freddo del surgelato per il raffreddamento degli alimenti. ■ Sbrinare regolarmente lo strato di brina nel congelatore. Uno spesso strato di ghiaccio impedisce il passaggio del freddo agli alimenti congelati ed aumenta il consumo d’energia elettrica. ■ Aprire la porta dell’apparecchio il tempo più breve possibile. ■ Per evitare un elevato consumo di energia elettrica, pulire di tanto in tanto la parte posteriore dell’apparecchio. ■ Se disponibile: Per evitare sprechi di energia, applicare i distanziatori dal muro (vedi Istruzioni per il montaggio). Una minore distanza dal muro non influisce sulla funzionalità dell’apparecchio. Può tuttavia causare una piccola aumentazione di assorbimento di energia. Non superare la distanza di 75 mm. ■ La disposizione delle parti dell'attrezzatura non ha influenza sull'assorbimento di energia dell'apparecchio.it

Rumori di funzionamento Rumori normali Avvertenza Con il super-congelamento inserito, i rumori di funzionamento possono aumentare. Ronzio Motori in funzione (ad es. gruppi frigoriferi, ventilatore). Gorgoglìo, scroscio o fruscìo Derivano dal gas refrigerante, che circola nei i raccordi del circuito refrigerante. Breve scatto Motore, interruttori ed elettrovalvole s'inseriscono/disinseriscono. Evitare i rumori L'apparecchio non è correttamente livellato Livellare l'apparecchio con una livella a bolla d'aria. A tal fine utilizzare i piedini a vite o inserire uno spessore. L'apparecchio è in contatto laterale Allontanare l'apparecchio dai mobili o apparecchi con i quali è in contatto. I contenitori o i ripiani traballano o non sono correttamente inseriti Controllare le parti estraibili ed eventualmente inserirle di nuovo correttamente. I contenitori all’interno dell’apparecchio si toccano tra loro Allontanare un poco le bottiglie o i contenitori.it

Eliminare piccoli guasti Prima di rivolgersi al customer service: provare ad eliminare autonomamente l’inconveniente con l’aiuto delle seguenti istruzioni. L’intervento del Servizio Assistenza Clienti in caso di corretto funzionamento del prodotto, è a carico del consumatore. Guasto Causa possibile Rimedio La temperatura si discosta notevolmente dalle impostazioni iniziali. In alcuni casi basta spegnere l'apparecchio per 5 minuti. Se la temperatura è troppo alta, controllare dopo qualche ora se vi è stata una normalizzazione della temperatura. Se la temperatura è troppo bassa, ricontrollare la temperatura il giorno seguente. Tutte le spie spente. Interruzione dell’energia elettrica; è scattato il dispositivo elettrico di sicurezza; la spina d’alimentazione non è inserita correttamente. Collegare la spina di alimentazione. Controllare se vi è energia elettrica e controllare il dispositivo elettrico di sicurezza. Il display della temperatura indica «E..». Il sistema elettronico ha riconosciuto un errore. Rivolgersi al Servizio Tecnico Clienti. Emissione del segnale acustico, il pulsante di «allarm» è acceso. Figura "/5 La temperatura nel congelatore è troppo alta! Alimenti congelati a rischio! Per disattivare il segnale acustico, premere il pulsante di «allarm» 5. La porta dell’apparecchio è aperta. Chiudere la porta. Le aperture di afflusso e deflusso dell’aria sono ostruiti. Assicurarsi l’afflusso e deflusso dell’aria. Sono stati inseriti troppi alimenti freschi da congelare in una sola volta. Non superare la capacità massima di congelamento. Eliminato l’inconveniente, dopo qualche tempo il pulsante di «allarm» 5 si spegne.it

Guasto Causa possibile Rimedio Il display della temperatura del congelatore lampeggia, figura "/4. Emissione del segnale acustico. Il pulsante di allarme è acceso. Figura "/5 La temperatura nel congelatore è troppo alta! Alimenti a rischio! Per disattivare il segnale acustico, premere il pulsante di allarme, figura "/5. La porta dell’apparecchio è aperta. Chiudere la porta. I passaggi dell’aria per l’aerazione sono ostruiti. Provvedere a liberare le bocchette di passaggio dell’aria. Sono stati inseriti troppi alimenti freschi da congelare in una sola volta. Non superare la capacità massima di congelamento. Eliminato il guasto, la spia allarme si spegne dopo qualche tempo. Il display temperatura del frigorifero lampeggia, figura "/4. La temperatura nel congelatore, causa un guasto, è salita oltre ai livelli ammessi. Premendo il pulsante di allarme 5 si disattiva l’intermittenza del display temperatura. Figura "/4 Il display della temperatura indica per 5 secondi la temperatura più alta raggiunta nel congelatore. L’apparecchio non raffredda, le spie di temperatura e l’illuminazione sono accese. Il programma «dimostrativo» è attivo. Mantenere premuto il pulsante alarm, figura "/5, per 10 secondi, finché non viene emesso un segnale acustico di conferma. Dopo qualche tempo controllare se l’apparecchio raffredda. Il super-congelamento automatico non si spegne. L'apparecchio decide autonomamente se è necessario il super-congelamento automatico e lo attiva o disattiva automaticamente.it

Autotest dell’apparecchio Questo apparecchio dispone di un programma automatico di autotest che individua cause ed inconvenienti che possono essere eliminati solo dal Servizio Assistenza Clienti. Avviare l’autotest dell’apparecchio

1. Spegnere l’apparecchio ed attendere

secondi seguenti mantenere premuto per 3–5 secondi il pulsante super, figura "/2, finché non viene emesso un segnale acustico. Il programma di autotest ha inizio. Durante l’autotest viene emesso un lungo segnale acustico. Alla fine dell’autotest, se viene emesso un doppio segnale acustico l’apparecchio funziona correttamente. Se il pulsante super lampeggia per 10 secondi e vengono emessi 5 segnali acustici, si tratta di un malfunzionamento. Informare il Servizio Assistenza Clienti. Terminare l’autotest dell’apparecchio Alla fine del programma l’apparecchio passa in modalità funzionamento automatico. Servizio di assistenza clienti Trovate un centro del servizio di assistenza clienti nelle vostre vicinanze nell'elenco telefonico o nella rubrica del servizio di assistenza clienti. Comunicate al servizio di assistenza la sigla del prodotto (E-Nr.) e il numero di fabbricazione (FD-Nr.) dell'apparecchio. Trovate questi dati sulla targhetta identificativa. Figura 4 Indicando il prodotto e il numero di fabbricazione contribuite ad evitare interventi a vuoto e a evitare spese supplementari. Ordine di riparazione e consulenza in caso di guasti Trovate i dati di contatto di tutti i paesi nell’accluso elenco dei centri di assistenza clienti. I 800-018346 Linea verde CH 0848 840 040nl
