Tipo di prodotto	Affettatrice a lama rotativa
Marca	FAC
Modello	F 250I
Materiale principale	Lega di alluminio anodizzato (resistente ad acidi, sali e ossidazione)
Alimentazione	Elettrica di rete (verificare la tensione di rete)
Tipo di interruttore	Pulsante con spia rossa di funzionamento
Regolazione dello spessore	Manopola graduata da 0 a 15 (posizioni di spessore)
Capacità di taglio	Fino a 15 mm di spessore della fetta
Sistema di spinta	Carrello scorrevole con pressa a denti
Vassoio di ricezione	Vassoio dei prodotti (deviazione delle fette)
Protezione lama	Disco paracolpi smontabile (pulsante dietro la lama)
Trasmissione	A cinghie (funzionamento silenzioso, lunga durata)
Tendicinghia	Vite sul lato del motore per compensare l'allungamento
Affilatura della lama	Modelli con affilatore separato o incorporato (mole e sbavatura)
Durata di funzionamento continuo	Massimo 15 minuti (per evitare surriscaldamento del motore)
Manutenzione	Pulizia regolare della lama, del paracolpi e del carrello; lubrificazione della barra di scorrimento
Sicurezza	Scollegare prima della pulizia; attenzione alle parti taglienti
Uso	Solo domestico (non professionale)
Garanzia	2 anni (escluse le parti elettriche)
Conformità	Direttiva 2002/96/CE (RAEE) – riciclo a fine vita

Domande frequenti - F 250I FAC

Come regolare lo spessore delle fette sulla FAC F 250I?

Ruotare la manopola graduata (2) situata accanto all'interruttore. Consente una regolazione da 0 a 15 (zero per l'arresto della piastra di regolazione, 15 per lo spessore massimo).

Qual è la durata massima di funzionamento continuo consigliata?

Non superare 15 minuti di funzionamento continuo per evitare il surriscaldamento del motore. Lasciare quindi un tempo di riposo sufficiente prima di riprendere.

Come pulire la lama dell'affettatrice?

Prima della pulizia, portare la piastra di regolazione a zero e scollegare l'apparecchio. Svitare il pulsante dietro la lama (9) per rimuovere il disco paracolpi (7). Pulire la lama e il paracolpi con un panno imbevuto di acqua calda o alcol denaturato. Aggiungere qualche goccia di olio nel foro al centro della lama.

Cosa fare se la macchina diventa rumorosa?

Il rumore può essere dovuto all'allungamento delle cinghie. Stringere il tendicinghia (10) situato sul lato del motore con una vite.

Come affilare la lama su un modello con affilatore separato?

Scollegare la macchina, pulire la lama con alcol per sgrassarla. Regolare l'apertura massima. Inserire l'affilatore inserendo il perno metallico nel foro del vassoio, con le mole rivolte verso la lama. Collegare, azionare l'interruttore e lasciar girare per 30-40 secondi. Controllare le bave e utilizzare la mola superiore per sbavare per 3-4 secondi se necessario.

Come affilare la lama su un modello con affilatore incorporato?

Scollegare, pulire la lama con alcol. Allentare la manopola (11), sollevare l'affilatore (12), ruotarlo di 180° per inserire le mole sulla lama, quindi bloccare. Collegare, azionare l'interruttore e premere il pulsante (13) per 30-40 secondi. Controllare le bave e utilizzare i pulsanti (13-14) per sbavare per 3-4 secondi se necessario.

Posso utilizzare questa affettatrice per scopi professionali?

No, questo prodotto è stato progettato solo per uso domestico. Non è adatto per un uso professionale.

Come smontare il carrello portaprodotto per la pulizia?

Sui modelli standard UE per uso domestico, il carrello è dotato di un dado cieco inamovibile e non può essere smontato manualmente. Per le versioni extra CE, svitare il volantino (8) sotto il vassoio ed estrarre il carrello verso l'esterno.

Cosa fare a fine vita dell'apparecchio?

Conformemente alla direttiva 2002/96/CE, non gettare l'apparecchio con i rifiuti domestici. Depositarlo in un centro di raccolta differenziata dei rifiuti elettrici ed elettronici o consegnarlo a un rivenditore al momento dell'acquisto di un apparecchio simile.

Qual è la garanzia della FAC F 250I?

La garanzia è di 2 anni, escluse le parti elettriche.

MANUALE UTENTE F 250I FAC

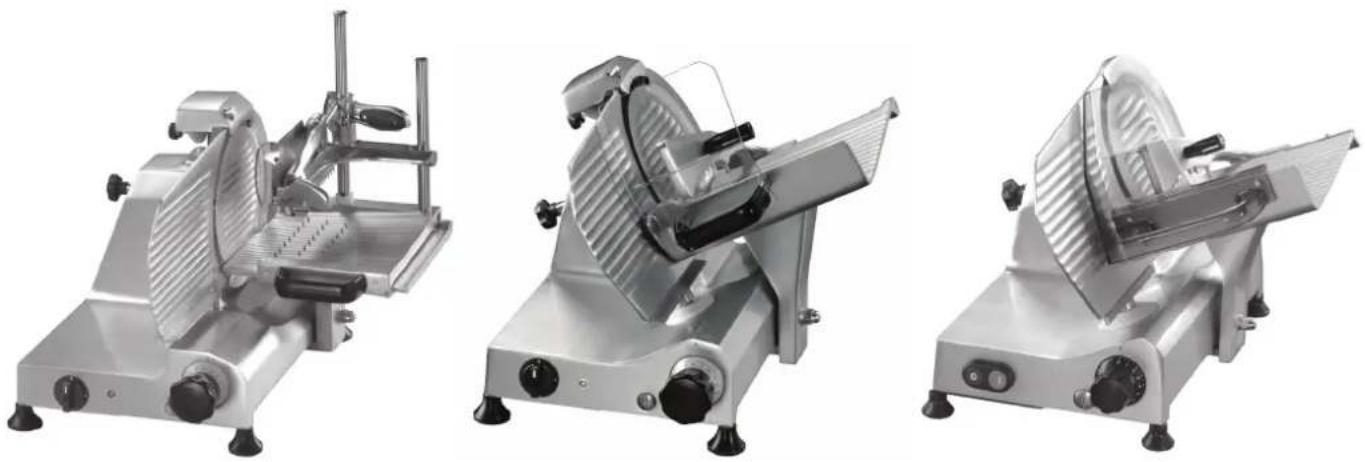

Fabbrica Affettatrici Cavaria

Manuale d'installazione, uso e manutenzione macchine affettatrici a gravità, verticali esecuzione standard, CE uso domestico

F 195 - S 220 - F 250ES

F 195AF - S 220AF - F 250R - F 250E - F 250I - F 275E

F 275I - F 275IL - F 300R - F 300E - F 300EL - F 300CL

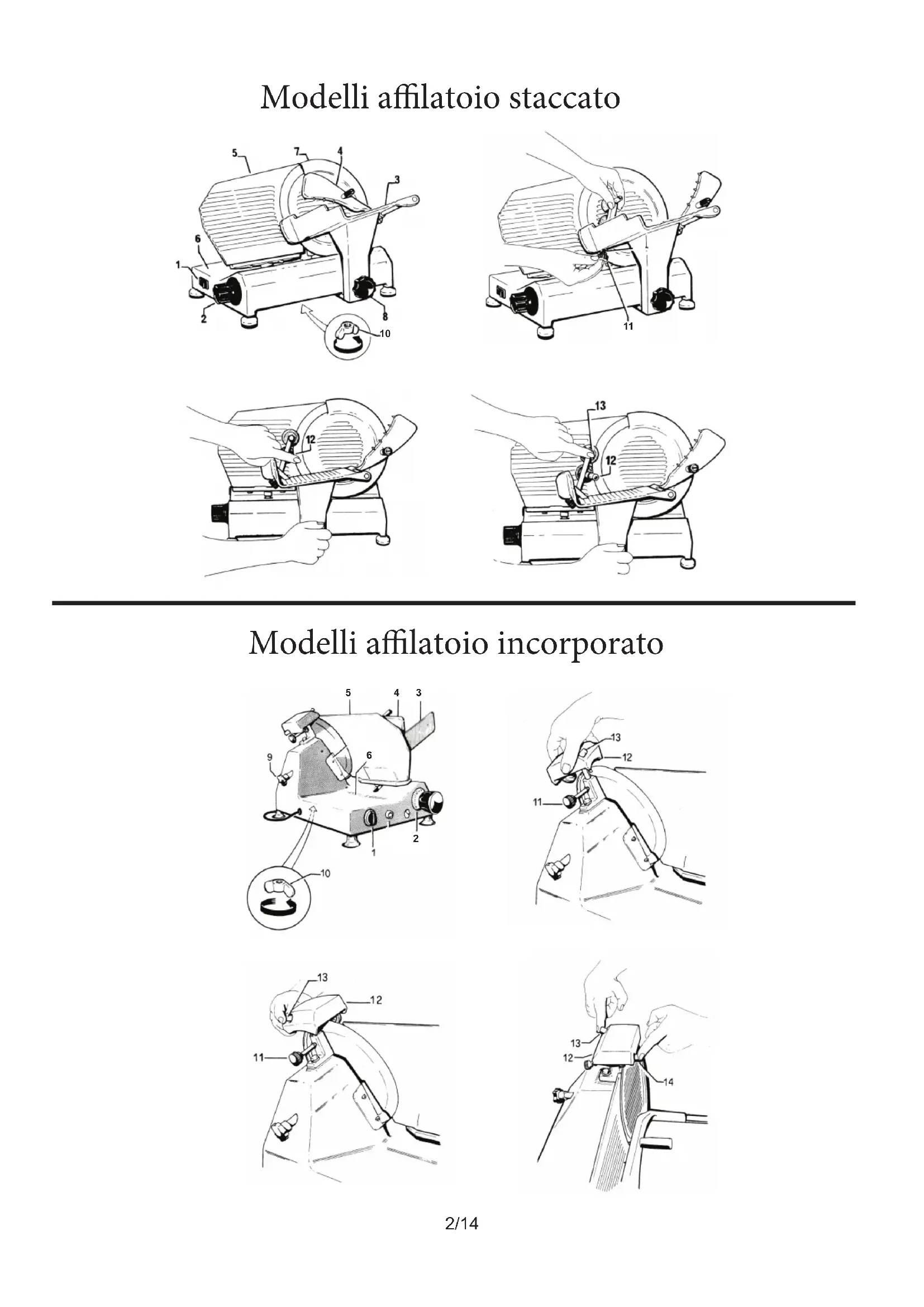

Modelli affiliatoio staccato

Modelli affiliatoio incorp.orato

Le nostre machine sono costruite in lega di alluminio trattata anodicamente, e quando inattaccabile da acidi e sali或者其他 che resistente all'ossidazione. Provviste di trasmissione mediante cinghie assicurano una perfetta silenziosa, una lunga durata e un notevole risparmio di tempo per l'eventuale s ostituzione delle cinghie stesse. La durata è strettamente legata alle istruzioni per l'uso e alle norme di manutenzione qui di seguito elencate, che devono sempre essere tenute presenti.

1) ISTRUZIONI PER L'USO

1. Porre l'affettatrice in posizione tale che l'interruttore (1) venga a trovarsi di fronte all'operatore, ed accertarsi che la tensione della rete di alimentazione corrisponda.
2. Porre la merc de affettare sul carrello scorrevole (3) tenendola ferma con l'apposto pressamerce (4) munito di dentini.
3. Inserire la spina nella presa di corrente e quando azionare il pulsante dell'interruttore che emettera una luce rossa per segnalare che la lama è in rotazione.
4. Predisporre lo spessore desiderato azionando la manopola graduata (2) posta vicino all'interruttore da 0 a 15.
5. Spingere il carrello portamerce facendolo avanzare dolcamente verso la lama ed avendo cura di mantenere una leggera pressioneanche contro il piano regolatore dello spessore (5). La mercerenterra facilemente nella lama e la fetta guidata dall'apposto parafetta si staccherà e cadrulpiano raccoglitore (6).
6. Evitare di far funzionare a vuoto l'affettatrice.
7. Per evitare un surriscaldamento del motore, il tempo massimo di funzionamento continuo dell'affettatrice deve essere limitato a 15 minuti primi. Dopo un periodo di riposo, il funzionamento potra riprendere.
8. Fare attenuatione alle parti taglienti durante l'operazione di pulizia dell'apparecchio.

2) NORME DI MANUTENZIONE

1. Prima di iniziare la pulizia della macchina azzerare sempre il piano regolatore dello spessore (5) azionando l'apposita manopola (2) e disinserire la spina alla presa di corrente.
2. Periodicamente aver cura di togliere per la pulizia il disco paralama (7) svitando l'apposto pomoloosto dietro la lama (9), con uno straccio umido quando pulire accuramente lama e paralama con acqua calda o alcool denaturato. Eanche consigliabile mettere quale goccia d'olio nel foro al centro della lama.
3. Il carrello porta merce (3) più essere facilemente asportato svitando il relative volantino (8)ippo molto lo stesso e spostando il tutto verso l'esterno. Sarà casi possibile una perfetta puliziaanche di quello particolare.
4. Saltuariamente sollevare l'affettatrice eMETTERe qualche goccia d'olio (non commestabile) sulla barra tonda sulla quale scorre il carrello. Qualoraupon un certo tempo la macchina presentasse un rumore insolito dovuto all'assestamento delle cinghie, avvitare il tendicinghia (10)ippo a lato del motore.

3) AFFILATURA LAMA (MODELLI CON AFFILATOIO STACCATO)

Per l'affilatura della lama da fare periodicamente, e non appena si avertirà una diminuzione della capacité di taglio, occorre attenersi alle seguenti istruzioni:

1. Dopo aver provveduto a disinserire la spina alla presa di corrente, pulire accuramente la lama con alcool denaturato in modo da sgrassarla.
2. Azionare la manopola graduata (2) ruotandola verso sinistra per portarla al massimo di aperture.

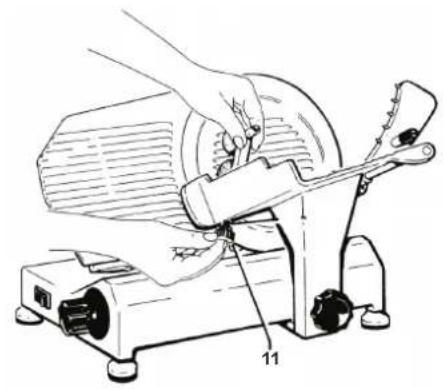

3. Togliere l'apparecchio affiliatore alla scatola contentore in dotazione, svitare il pomolo zigrinato (11) dall'affilatoio ed insereire il perno metallico filettato nel foro appositamente predisporto sul piatto porta-merce in modo che le due mole a smerigliq vengano ad essere rivolte verso la lama da aggiare aiutandosi per l'insertimento con la pressione di un dito sul pulsantino (12) della mola inferiore. La mola inferiore dovrà restare insertita per circa meta del suo diametro tra la lama, sulla quale appoggerà ed il piano regolatore.

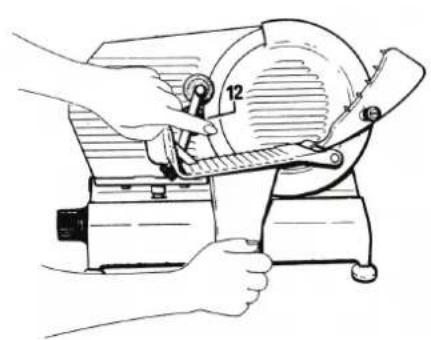

4. Inserire la spina nella presa di corrente, azionare l'interruttor (1) tenendo fermo il piatto portamerce (3) quando l'affilatoio nella posizione sopra della, tramite il volantino (8) quello il piatto.
5. Lasciare ruotare la lama per circa 30/40 secondi, quando, azionando l'interruttore (1), fermare la lama controlling con un leggero passaggio all'esterno della lama per sentire con un dito se si è formata una leggera bava. Raccomandiamo di eseguire questo controllo con molta attenzione trattandosi di un corpo molto tagliente. Accertata la formazione della bava, premere nuovamente l'interruttore (1) azionando la rotazione della lama per 3/4 secondi tenendo contemporaneamente premuto il pulsantino (13) della mola superiore che andra a togliere la bava formatasi e presentererà la lama perfettamente affiliata.

Per evitare la dannosa ritorsione del fila della lama non protrarre della operazione di sbavature或者其他 pochi secondi sopraccitati.

1. Dopo aver effettuato l'operazione di affilatura è buona norma pulire le mole sfregandole con uno spazzolino imbevuto di alcool.
2. Ad operazione ultimata svitare l'affilatoio e riporlo nel contentitore.

4) AFFILATURA LAMA (MODELLI CON AFFILATOIO INCORPORATO)

Per l'affilatura della lama da fare periodicamente, e non appena si avertirà una diminuzione della capacité di taglio, occorre attenersi alle seguenti istruzioni:

1. Dopo aver provveduto a disinserire la spina alla presa di corrente, pulire accuramente la lama con alcool denaturato in modo da sgrassarla.

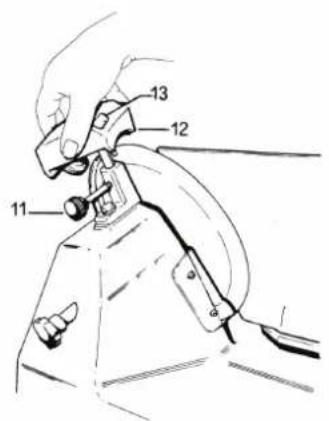

2. Allentare il pomolo (11), sollevare e ruotare di 180^ l'apparecchio affiliatore (12) ed insere le mole sulla lama dell'affettatrice. Ribloccare il pomolo (11).
3. Azionare l'interruttore (1) e premere il pulsantino (13).
4. Lasciare ruotare la lama per circa 30/40 secondi, quindi, azionando l'interruttore (1), fermare la lama controlling con un leggero passaggio all'esterno della lama per sentire con un dito se si è formata una leggera bava. Raccomandiamo di eseguire quello controlo con molta attenzione trattandosi di un corpo molto tagliente.

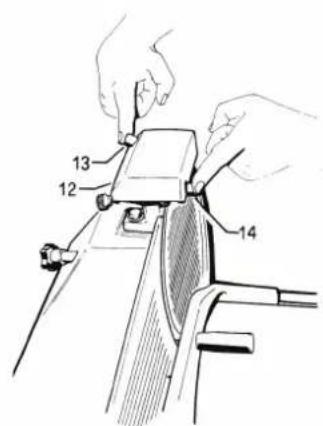

Accertata la formazione della bava, premere nuovamente l'interruttore (1) per 3/4 secondi tenendo contemporaneamente premuti i pulsantini (13/14).

Per evitare la dannosa ritorsione del filo della lama non protrarre della operazione di sbavatura或者其他 pochi secondi sopraccitati.

1. Dopo aver effettuato l'operazione di affilatura è buona norma pulire le mole sfregandole con uno spazzolino imbevuto di alcool.
2. Rimettere l'affilatoio nella sua posizione originale.

GARANZIA: 2 ANNI esclude le parti elettriche

QUESTO PRODOTTO E' DESTINATO ESCLUSIVAMENTE ALL'USO DOMESTICO E NON ALL'IMPIEGO PROFESSIONALE.

AVVERTENZA: NORME DI MANUTENZIONE (PARAGRAFO 2.3)

Quanto esposto nel paragrafo in oggetto è relativio all'esecuzione delle macchine in versione extra CE.
Le macchine a norma CE domestica sono invece dotate di dato ceco inamovibile, come da normativa.
Non è quindi possibile smontare manually il carrello portamerce.

Istruzioni per il trattamento a fine vita

Questo prodotto è conforme alla Direttiva EU 2002/96/EC.

Il simbolo apposto sull'apparecchiatura o sulla
confazione indica che l'apparecchiatura, alla fine
della propria vita utile, non deve essere trattata
come un rifiuto domestico generico ma deve essere
portata in uno dei centri di raccolta differenziata
per apparecchiature elettriche ed elettroniche
approntati alla Pubblica Amministrazione. Oppure
puo essere consesignata al rivenditore al momento
dell'acquisto di un'apparecchiatura nuova. L'utente è responsabile del conferimento
dell'apparecchio a fine vita alle appropriate
strutture di raccolta, pena le sanzioni previste da la
vigente legislazione sui rifiuti.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute umana e favorisce il ricolcio dei materiali di cui è composto il prodotto.

Per informazioni più dettagliate inerenti ai sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al rivenditore in cui è stato effettuato l'acquisto. Il produttore e/o l'importatore ottemperano alle loro responsabilità di riciclaggio, il trattamento e lo smaltimento ambientalmente compatible sua individualmente sua partecipando a sistemi collettivi.
