MANUALE UTENTE F 275IL FAC

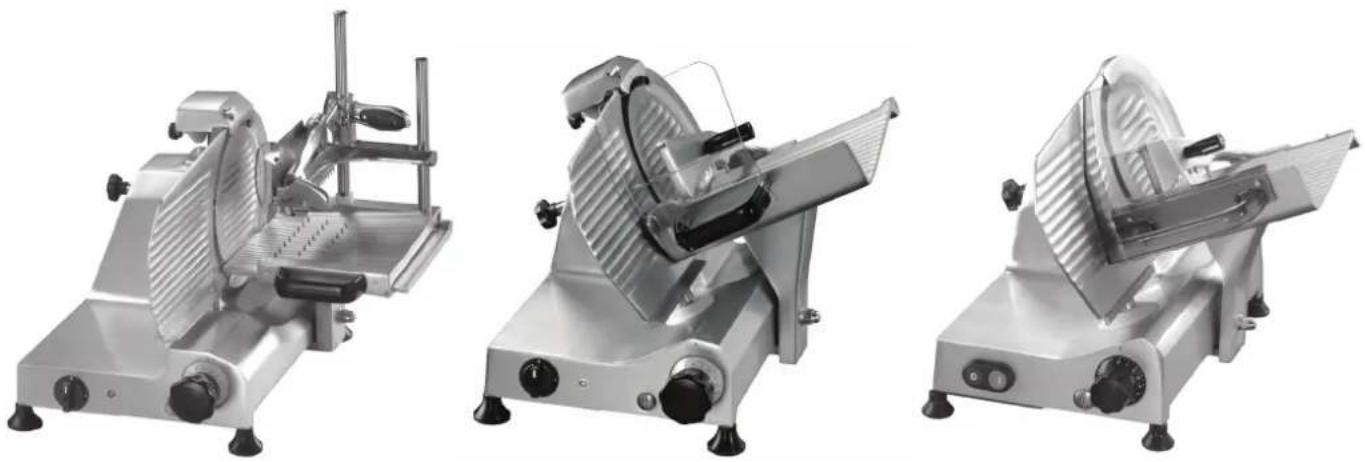

Fabbrica Affettatrici Cavaria

Manuale d'installazione, uso e manutenzione macchine affettatrici a gravità, verticali esecuzione standard, CE uso domestico

F 195 - S 220 - F 250ES

F 195AF - S 220AF - F 250R - F 250E - F 250I - F 275E

F 275I - F 275IL - F 300R - F 300E - F 300EL - F 300CL

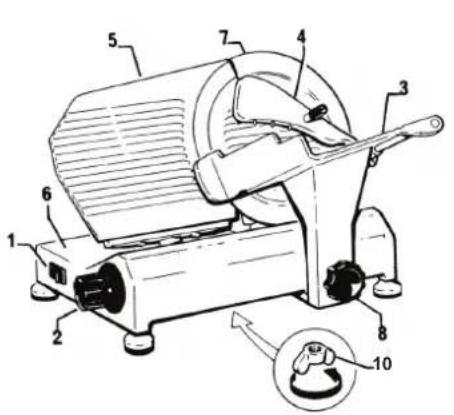

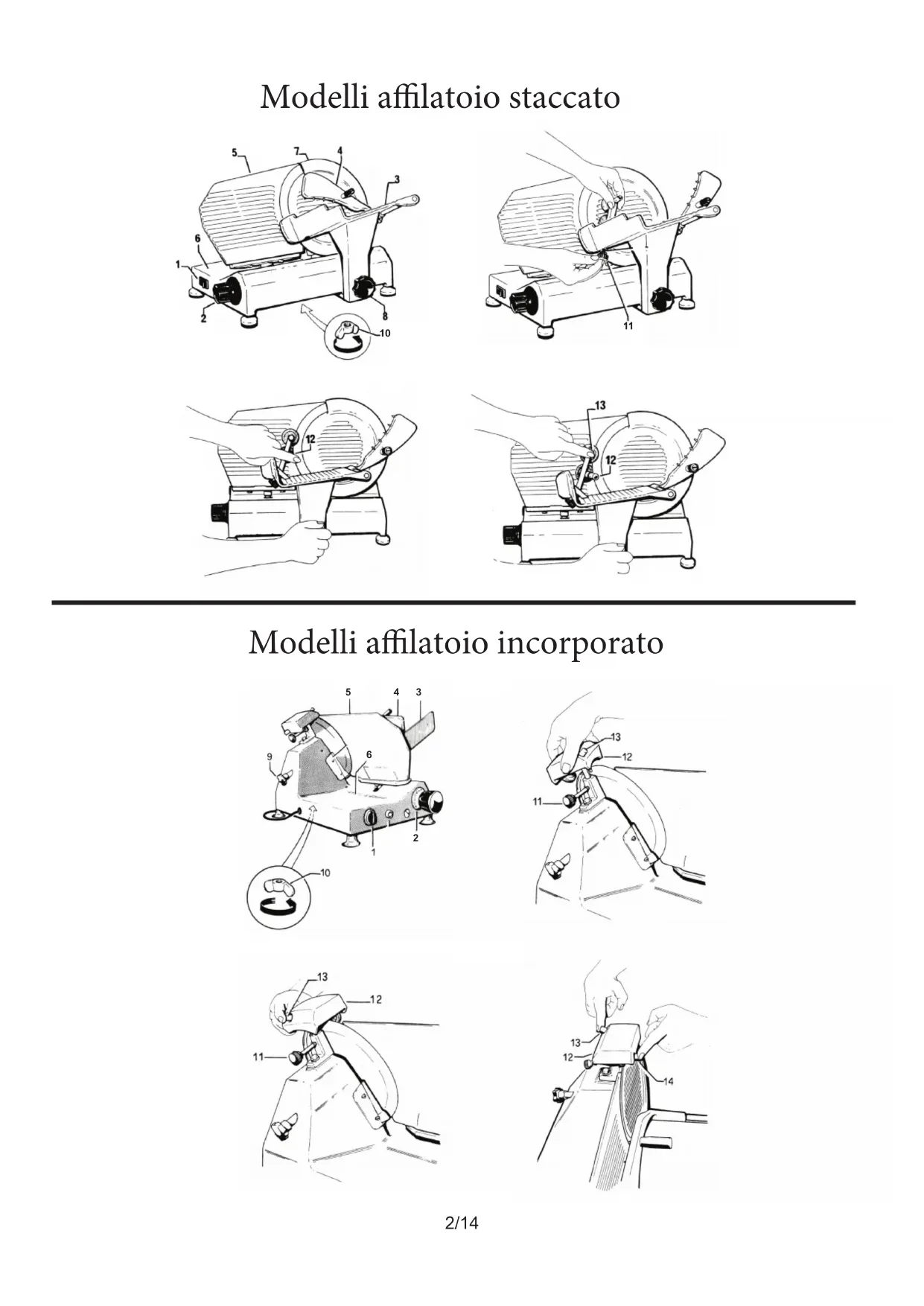

Modelli affiliatoio staccato

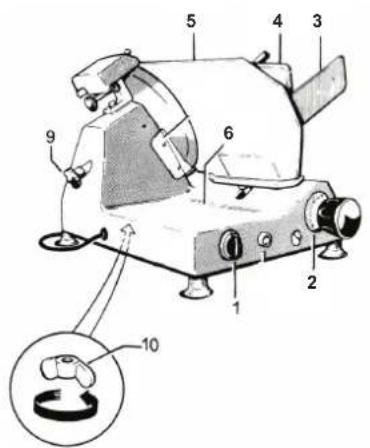

Modelli affiliatoio incorp.orato

Le nostre machine sono costruite in lega di alluminio trattata anodicamente, e quando inattaccabile da acidi e sali或者其他 che resistente all'ossidazione. Provviste di trasmissione mediante cinghie assicurano una perfetta silenziosa, una lunga durata e un notevole risparmio di tempo per l'eventuale s ostituzione delle cinghie stesse. La durata è strettamente legata alle istruzioni per l'uso e alle norme di manutenzione qui di seguito elencate, che devono sempre essere tenute presenti.

1) ISTRUZIONI PER L'USO

1. Porre l'affettatrice in posizione tale che l'interruttore (1) venga a trovarsi di fronte all'operatore, ed accertarsi che la tensione della rete di alimentazione corrisponda.
2. Porre la merc de affettare sul carrello scorrevole (3) tenendola ferma con l'apposto pressamerce (4) munito di dentini.
3. Inserire la spina nella presa di corrente e quando azionare il pulsante dell'interruttore che emettera una luce rossa per segnalare che la lama è in rotazione.
4. Predisporre lo spessore desiderato azionando la manopola graduata (2) posta vicino all'interruttore da 0 a 15.
5. Spingere il carrello portamerce facendolo avanzare dolcamente verso la lama ed avendo cura di mantenere una leggera pressioneanche contro il piano regolatore dello spessore (5). La mercerenterra facilemente nella lama e la fetta guidata dall'apposto parafetta si staccherà e cadrù sul piano raccoglitore (6).
6. Evitare di far funzionare a vuoto l'affettatrice.
7. Per evitare un surriscaldamento del motore, il tempo massimo di funzionamento continuo dell'affettatrice deve essere limitato a 15 minuti primi. Dopo un periodo di riposo, il funzionamento potra riprendere.
8. Fare attenuatione alle parti taglienti durante l'operazione di pulizia dell'apparecchio.

2) NORME DI MANUTENZIONE

1. Prima di iniziare la pulizia della macchina azzerare sempre il piano regolatore dello spessore (5) azionando l'apposita manopola (2) e disinserire la spina alla presa di corrente.
2. Periodicamente aver cura di togliere per la pulizia il disco paralama (7) svitando l'apposto pomoloosto dietro la lama (9), con uno straccio umido quando pulire accuramente lama e paralama con acqua calda o alcool denaturato. Eanche consigliabile mettere quale goccia d'olio nel foro al centro della lama.
3. Il carrello porta merce (3) più essere facilemente asportato svitando il relative volantino (8)ippo molto lo stesso e spostando il tutto verso l'esterno. Sarà casi possibile una perfetta puliziaanche di quello particolare.
4. Saltuariamente sollevare l'affettatrice eMETTERe qualche goccia d'olio (non commestabile) sulla barra tonda sulla quale scorre il carrello. Qualoraupon un certo tempo la macchina presentasse un rumore insolito dovuto all'assestamento delle cinghie, avvitare il tendicinghia (10)ippo a lato del motore.

3) AFFILATURA LAMA (MODELLI CON AFFILATOIO STACCATO)

Per l'affilatura della lama da fare periodicamente, e non appena si avertirà una diminuzione della capacité di taglio, occorre attenersi alle seguenti istruzioni:

1. Dopo aver provveduto a disinserire la spina alla presa di corrente, pulire accuramente la lama con alcool denaturato in modo da sgrassarla.
2. Azionare la manopola graduata (2) ruotandola verso sinistra per portarla al massimo di aperture.

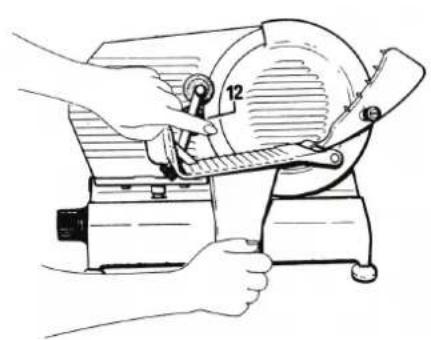

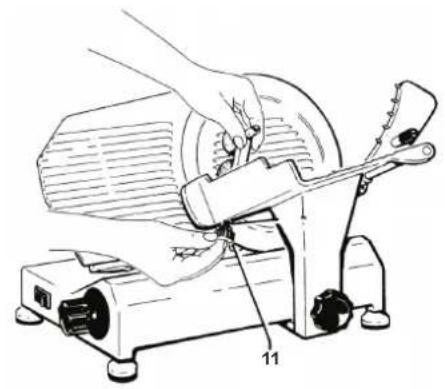

3. Togliere l'apparecchio affiliatore alla scatola contentatore in dotazione, svitare il pomolo zigrinato (11) dall'affilatoio ed insereire il perno metallico filettato nel foro appositamente predisporto sul piatto porta-merce in modo che le due mole a smerigliq vengano ad essere rivolte verso la lama da aggiare aiutandosi per l'insertimento con la pressione di un dito sul pulsantino (12) della mola inferiore. La mola inferiore dovrà restare insertita per circa meta del suo diametro tra la lama, sulla quale appoggerà ed il piano regolatore.
4. Inserire la spina nella presa di corrente, azionare l'interruttor (1) tenerdo fermo il piatto portamerce (3) quando l'affilatoio nella posizione sopra detta,tramite il volantino (8) sotto il piatto.

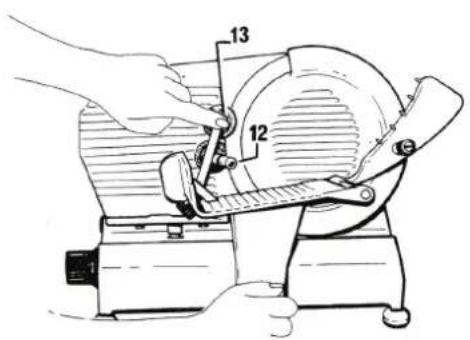

5. Lasciare ruotare la lama per circa 30/40 secondi, quando, azionando l'interruttore (1), fermare la lama controlling con un leggero passaggio all'esterno della lama per sentire con un dito se si è formata una leggera bava. Raccomandiamo di eseguire questo controllo con molta attenzione trattandosi di un corpo molto tagliente. Accertata la formazione della bava, preme nuovamente l'interruttore (1) azionando la rotazione della lama per 3/4 secondi tenendo contemporaneamente premuto il pulsantino (13) della mola superiore che andra a togliere la bava formatasi e presentererà la lama perfettamente affiliata.

Per evitare la dannosa ritorsione del fila della lama non protrarre della operazione di sbavature或者其他 pochi secondi sopraccitati.

1. Dopo aver effettuato l'operazione di affilatura è buona norma pulire le mole sfregandole con uno spazzolino imbevuto di alcool.
2. Ad operazione ultimata svitare l'affilatoio e riporlo nel contentitore.

4) AFFILATURA LAMA (MODELLI CON AFFILATOIO INCORPORATO)

Per l'affilatura della lama da fare periodicamente, e non appena si avertirà una diminuzione della capacité di taglio, occorre attenersi alle seguenti istruzioni:

1. Dopo aver provveduto a disinserire la spina alla presa di corrente, pulire accuramente la lama con alcool denaturato in modo da sgrassarla.

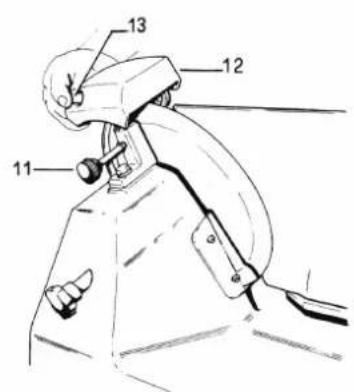

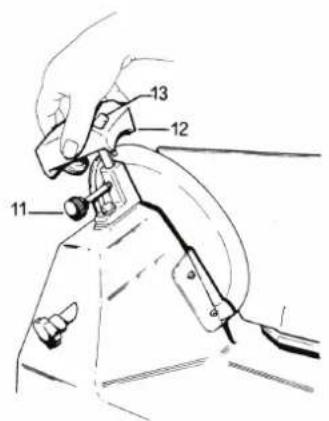

2. Allentare il pomolo (11), sollevare e ruotare di 180^ l'apparecchio affiliatore (12) ed insere le mole sulla lama dell'affettatrice. Ribloccare il pomolo (11).
3. Azionare l'interruttore (1) e premere il pulsantino (13).
4. Lasciare ruotare la lama per circa 30/40 secondi, quindi, azionando l'interruttore (1), fermare la lama controlling con un leggero passaggio all'esterno della lama per sentire con un dito se si è formata una leggera bava. Raccomandiamo di eseguire quello controlo con molta attenzione trattandosi di un corpo molto tagliente.

Accertata la formazione della bava, premere nuovamente l'interruttore (1) per 3/4 secondi tenendo contemporaneamente premuti i pulsantini (13/14).

Per evitare la dannosa ritorsione del filo della lama non protrarre della operazione di sbavatura或者其他 pochi secondi sopraccitati.

1. Dopo aver effettuato l'operazione di affilatura è buona norma pulire le mole sfregandole con uno spazzolino imbevuto di alcool.
2. Rimettere l'affilatoio nella sua posizione originale.

GARANZIA: 2 ANNI esclude le parti elettriche

QUESTO PRODOTTO E' DESTINATO ESCLUSIVAMENTE ALL'USO DOMESTICO E NON ALL'IMPIEGO PROFESSIONALE.

AVVERTENZA: NORME DI MANUTENZIONE (PARAGRAFO 2.3)

Quanto esposto nel paragrafo in oggetto è relativio all'esecuzione delle macchine in versione extra CE.
Le macchine a norma CE domestica sono invece dotate di dato ceco inamovibile, come da normativa.
Non è quindi possibile smontare manually il carrello portamerce.

Istruzioni per il trattamento a fine vita

Questo prodotto è conforme alla Direttiva EU 2002/96/EC.

Il simbolo apposto sull'apparecchiatura o sulla
confazione indica che l'apparecchiatura, alla fine
della propria vita utile, non deve essere trattata
come un rifiuto domestico generico ma deve essere
portata in uno dei centri di raccolta differenziata
per apparecchiature elettriche ed elettroniche
approntati alla Pubblica Amministrazione. Oppure
può essere consagnata al rivenditore al momento
dell'acquisto di un'apparecchiatura nuova. L'utente è responsabile del conferimento
dell'apparecchio a fine vita alle appropriate
strutture di raccolta, pena le sanzioni previste da la
vigente legislazione sui rifiuti.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute umana e favorisce il ricolcio dei materiali di cui è composto il prodotto.

Per informazioni più dettagliate inerenti ai sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al rivenditore in cui è stato effettuato l'acquisto. Il produttore e/o l'importatore ottemperano alle loro responsabilità di riciclaggio, il trattamento e lo smaltimento ambientalmente compatible sua individualmente sua partecipando a sistemi collettivi.
