F 300CL - Affettatrice FAC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Affettatrice
Marchio	FAC
Modello	F 300CL
Materiale del telaio	Lega di alluminio anodizzato (resistente ad acidi, sali e ossidazione)
Tipo di trasmissione	A cinghie (silenzioso, lunga durata, facile sostituzione)
Regolazione spessore	Da 0 a 15 (graduazione sulla maniglia)
Lama	Acciaio inossidabile, affilabile (affilatore separato o incorporato a seconda della versione)
Carrello porta-prodotto	Scorrevole, rimovibile (tranne versione extra CE)
Pressore	A denti per tenere il prodotto
Alimentazione elettrica	Rete (verificare tensione della rete)
Interruttore	Con spia luminosa rossa (indica rotazione lama)
Funzionamento continuo max.	15 minuti (poi riposo necessario per evitare surriscaldamento)
Piastra di regolazione spessore	Con riferimento (5) da azzerare prima della pulizia
Deviatori di fette	Guida la fetta verso il vassoio
Vassoio di raccolta	Per raccogliere le fette
Pulizia	Lama e proteggi-lama: panno imbevuto di acqua calda o alcool denaturato; carrello smontabile per pulizia; oliare il centro della lama
Lubrificazione	Qualche goccia di olio motore sulla barra scorrevole del carrello
Tenditore della cinghia	Accessibile sul lato del motore (da avvitare in caso di rumore anomalo)
Affilatura della lama	Regolare o se taglio insoddisfacente; due metodi a seconda del modello (affilatore separato o incorporato)
Sicurezza	Attenzione alle parti taglienti; scollegare prima della pulizia; non far funzionare a vuoto
Conformità	Direttiva 2002/96/CE (RAEE) - non gettare con i rifiuti domestici
Dimensioni (circa)	Non comunicate
Peso (circa)	Non comunicato

Domande frequenti - F 300CL FAC

Come regolare lo spessore di taglio sulla FAC F 300CL?

Ruotare la maniglia graduata (2) situata accanto all'interruttore per scegliere uno spessore da 0 a 15. La graduazione corrisponde a una scala continua.

Qual è la durata massima di funzionamento continuo?

Non superare 15 minuti di funzionamento continuo per evitare il surriscaldamento del motore. Fare una pausa sufficiente prima di riprendere.

Come pulire la lama e il proteggi-lama?

Scollegare la macchina, riportare lo spessore a zero. Svitare il pulsante dietro la lama (9) per rimuovere il proteggi-lama (7). Pulire con un panno imbevuto di acqua calda o alcool denaturato. Mettere qualche goccia di olio nel foro al centro della lama.

Come affilare la lama della F 300CL (modello con affilatore separato)?

Scollegare e sgrassare la lama con alcool. Aprire lo spessore al massimo. Inserire l'affilatore sul vassoio, con le mole verso la lama. Collegare, azionare l'interruttore e immobilizzare l'affilatore. Lasciar girare 30-40 secondi. Verificare le bave, sbavare se necessario con la mola superiore per 3-4 secondi. Pulire le mole con alcool.

Il mio apparecchio diventa rumoroso dopo un certo tempo, cosa fare?

Il rumore può provenire dall'allungamento delle cinghie. Avvitare il tenditore della cinghia (10) situato sul lato del motore per ritendere. Se il problema persiste, contattare un professionista.

Come smontare il carrello porta-prodotto per pulirlo?

Svitare il volantino (8) situato sotto il carrello, quindi estrarre il carrello verso l'esterno. Attenzione: sui modelli conformi alle norme UE domestiche, il carrello potrebbe essere inamovibile (dado cieco). Consultare il manuale.

Cosa fare se la lama non taglia più correttamente?

Pulire e sgrassare la lama con alcool, quindi effettuare un'affilatura secondo il metodo descritto nel manuale (affilatore separato o incorporato). Se il problema persiste, verificare lo stato della lama o contattare il servizio post-vendita.

Posso usare la F 300CL senza prodotto (a vuoto)?

No, è consigliabile evitare di far funzionare la macchina a vuoto per preservare la lama e il motore.

Quali precauzioni di sicurezza osservare?

Scollegare sempre prima della pulizia o manutenzione. Riportare lo spessore a zero. Attenzione alle parti taglienti della lama. Non superare 15 minuti di funzionamento continuo. Verificare che la tensione corrisponda a quella della rete.

Come lubrificare la barra scorrevole del carrello?

Di tanto in tanto, sollevare la macchina e mettere qualche goccia di olio per motore sulla barra scorrevole situata sotto il carrello. Ciò facilita lo scorrimento.

MANUALE UTENTE F 300CL FAC

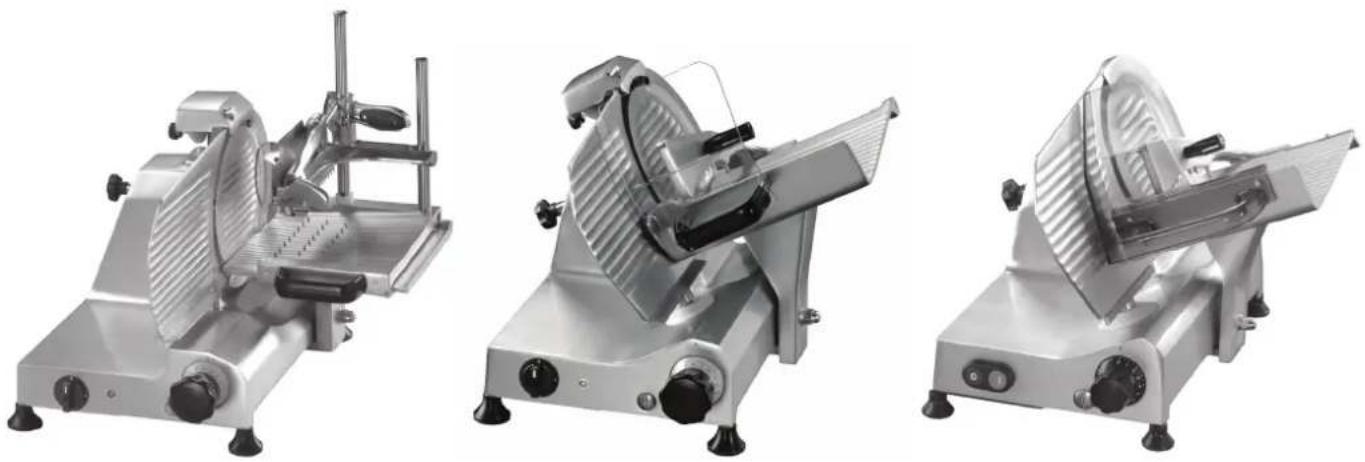

Fabbrica Affettatrici Cavaria

Manuale d'installazione, uso e manutenzione macchine affettatrici a gravità, verticali esecuzione standard, CE uso domestico

F 195 - S 220 - F 250ES

F 195AF - S 220AF - F 250R - F 250E - F 250I - F 275E

F 275I - F 275IL - F 300R - F 300E - F 300EL - F 300CL

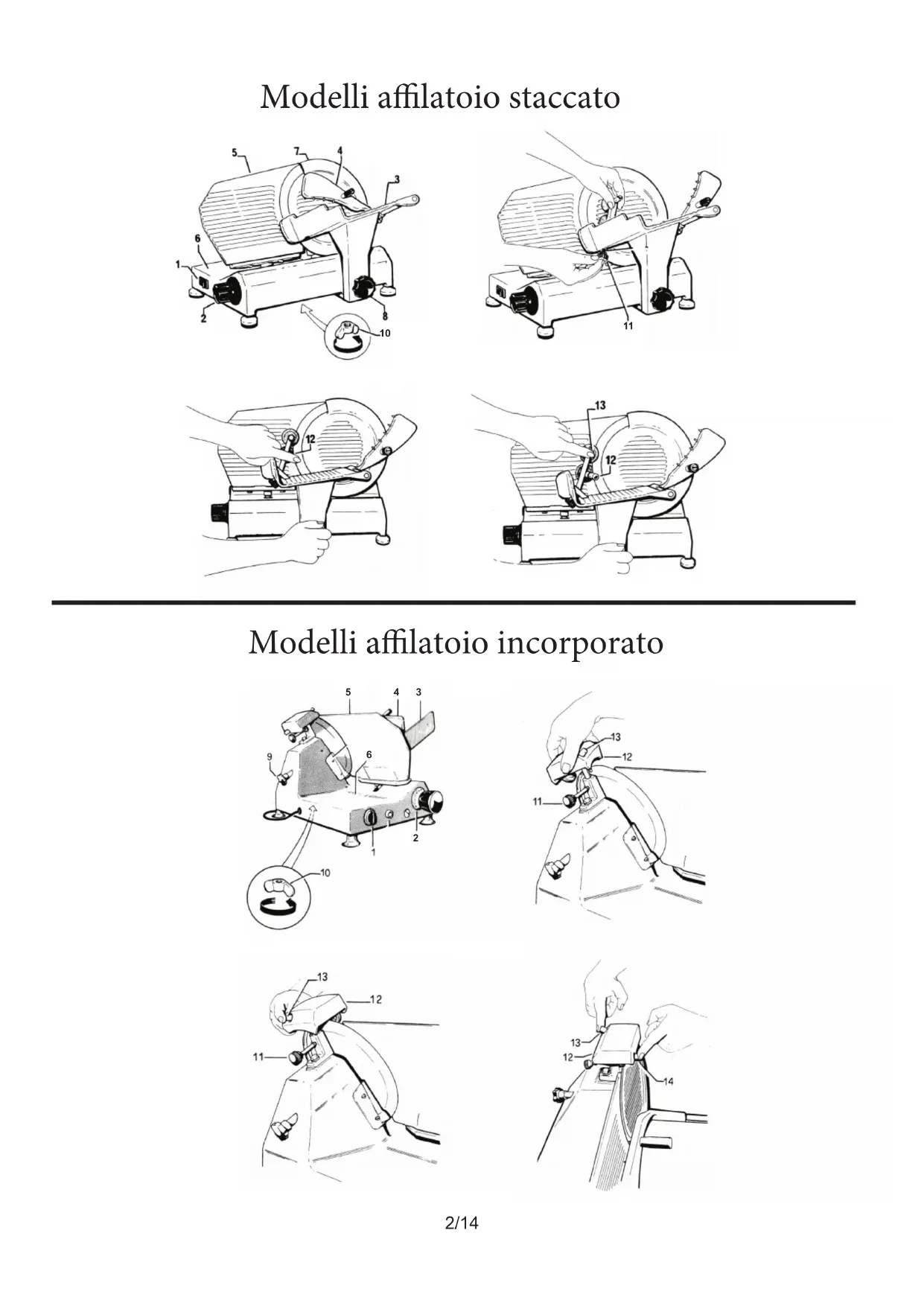

Modelli affiliatoio staccato

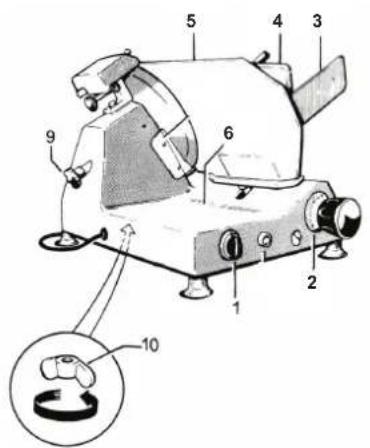

Modelli affiliatoio incorp.orato

Le nostre machine sono costruite in lega di alluminio trattata anodicamente, e quando inattaccabile da acidi e sali或者其他 che resistente all'ossidazione. Provviste di trasmissione mediante cinghie assicurano una perfetta silenziosa, una lunga durata e un notevole risparmio di tempo per l'eventuale s ostituzione delle cinghie stesse. La durata è strettamente legata alle istruzioni per l'uso e alle norme di manutenzione qui di seguito elencate, che devono sempre essere tenute presenti.

1) ISTRUZIONI PER L'USO

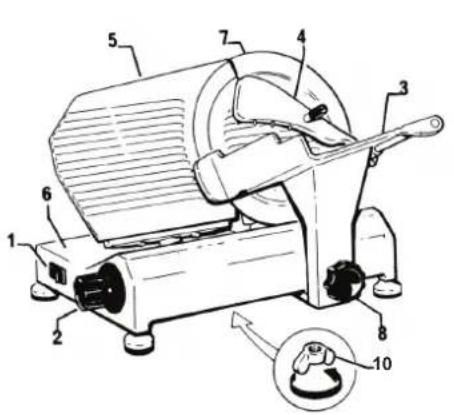

1. Porre l'affettatrice in posizione tale che l'interruttore (1) venga a trovarsi di fronte all'operatore, ed accertarsi che la tensione della rete di alimentazione corrisponda.
2. Porre la merc de affettare sul carrello scorrevole (3) tenendola ferma con l'apposto pressamerce (4) munito di dentini.
3. Inserire la spina nella presa di corrente e quando azionare il pulsante dell'interruttore che emettera una luce rossa per segnalare che la lama è in rotazione.
4. Predisporre lo spessore desiderato azionando la manopola graduata (2) posta vicino all'interruttore da 0 a 15.
5. Spingere il carrello portamerce facendolo avanzare dolcamente verso la lama ed avendo cura di mantenere una leggera pressioneanche contro il piano regolatore dello spessore (5). La mercerenterra facilemente nella lama e la fetta guidata dall'apposto parafetta si staccherà e cadrulpiano raccoglitore (6).
6. Evitare di far funzionare a vuoto l'affettatrice.
7. Per evitare un surriscaldamento del motore, il tempo massimo di funzionamento continuo dell'affettatrice deve essere limitato a 15 minuti primi. Dopo un periodo di riposo, il funzionamento potra riprendere.
8. Fare attenuatione alle parti taglienti durante l'operazione di pulizia dell'apparecchio.

2) NORME DI MANUTENZIONE

1. Prima di iniziare la pulizia della macchina azzerare sempre il piano regolatore dello spessore (5) azionando l'apposita manopola (2) e disinserire la spina alla presa di corrente.
2. Periodicamente aver cura di togliere per la pulizia il disco paralama (7) svitando l'apposto pomoloosto dietro la lama (9), con uno straccio umido quando pulire accuramente lama e paralama con acqua calda o alcool denaturato. Eanche consigliabile mettere quale goccia d'olio nel foro al centro della lama.
3. Il carrello porta merce (3) più essere facilemente asportato svitando il relative volantino (8) quello sotto lo stesso e spostando il tutto verso l'esterno. Sarà casi possibile una perfetta puliziaanche di quello particolare.
4. Saltuariamente sollevare l'affettatrice eMETTERe qualche goccia d'olio (non commestabile) sulla barra tonda sulla quale scorre il carrello. Qualoraupon un certo tempo la macchina presentasse un rumore insolito dovuto all'assestamento delle cinghie, avvitare il tendicinghia (10)ippo a lato del motore.

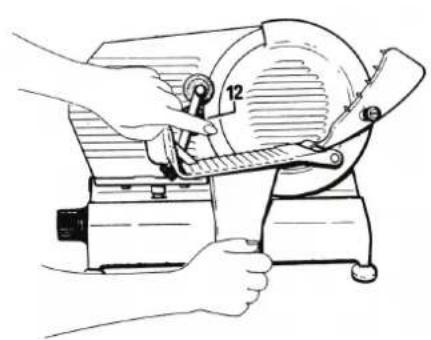

3) AFFILATURA LAMA (MODELLI CON AFFILATOIO STACCATO)

Per l'affilatura della lama da fare periodicamente, e non appena si avertirà una diminuzione della capacité di taglio, occorre attenersi alle seguenti istruzioni:

1. Dopo aver provveduto a disinserire la spina alla presa di corrente, pulire accuramente la lama con alcool denaturato in modo da sgrassarla.
2. Azionare la manopola graduata (2) ruotandola verso sinistra per portarla al massimo di aperture.

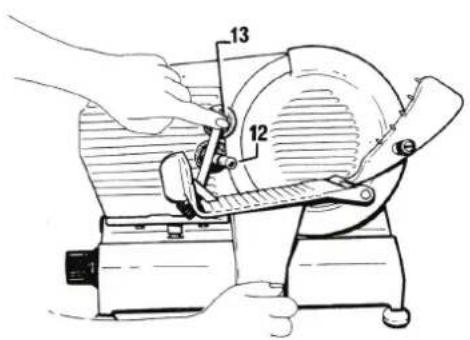

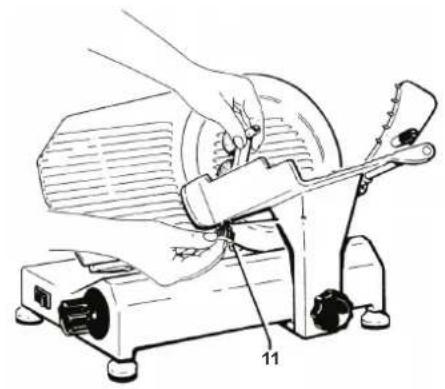

3. Togliere l'apparecchio affiliatore alla scatola contentore in dotazione, svitare il pomolo zigrinato (11) dall'affilatoio ed insereire il perno metallico filettato nel foro appositamente predisporto sul piatto porta-merce in modo che le due mole a smerigliq vengano ad essere rivolte verso la lama da aggiare aiutandosi per l'insertimento con la pressione di un dito sul pulsantino (12) della mola inferiore. La mola inferiore dovrà restare insertita per circa meta del suo diametro tra la lama, sulla quale appoggerà ed il piano regolatore.
4. Inserire la spina nella presa di corrente, azionare l'interruttore (1) tenendo fermo il piatto portamerce (3) quando l'affilatoio nella posizione sopra detta, tramite il volantino (8) sotto il piatto.
5. Lasciare ruotare la lama per circa 30/40 secondi, quando, azionando l'interruttore (1), fermare la lama controlling con un leggero passaggio all'esterno della lama per sentire con un dito se si è formata una leggera bava. Raccomandiamo di eseguire questo controllo con molta attenzione trattandosi di un corpo molto tagliente. Accertata la formazione della bava, premere nuovamente l'interruttore (1) azionando la rotazione della lama per 3/4 secondi tenendo contemporaneamente premuto il pulsantino (13) della mola superiore che andra a togliere la bava formatasi e presentererà la lama perfettamente affiliata.

Per evitare la dannosa ritorsione del fila della lama non protrarre della operazione di sbavature及其他 i pochi secondi sopraccitati.

1. Dopo aver effettuato l'operazione di affilatura è buona norma pulire le mole sfregandole con uno spazzolino imbevuto di alcool.
2. Ad operazione ultimata svitare l'affilatoio e riporlo nel contentitore.

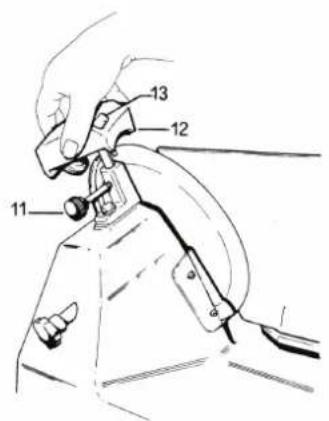

4) AFFILATURA LAMA (MODELLI CON AFFILATOIO INCORPORATO)

Per l'affilatura della lama da fare periodicamente, e non appena si avertirà una diminuzione della capacité di taglio, occorre attenersi alle seguenti istruzioni:

1. Dopo aver provveduto a disinserire la spina alla presa di corrente, pulire accuramente la lama con alcool denaturato in modo da sgrassarla.

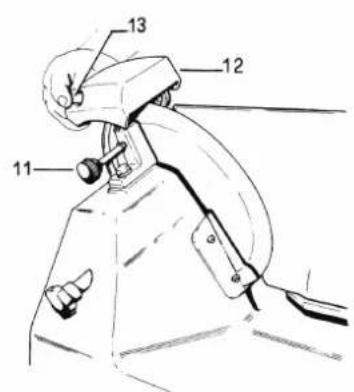

2. Allentare il pomolo (11), sollevare e ruotare di 180^ l'apparecchio affiliatore (12) ed insere le mole sulla lama dell'affettatrice. Ribloccare il pomolo (11).
3. Azionare l'interruttore (1) e premere il pulsantino (13).
4. Lasciare ruotare la lama per circa 30/40 secondi, quindi, azionando l'interruttore (1), fermare la lama controlling con un leggero passaggio all'esterno della lama per sentire con un dito se si è formata una leggera bava. Raccomandiamo di eseguire quello controlo con molta attenzione trattandosi di un corpo molto tagliente.

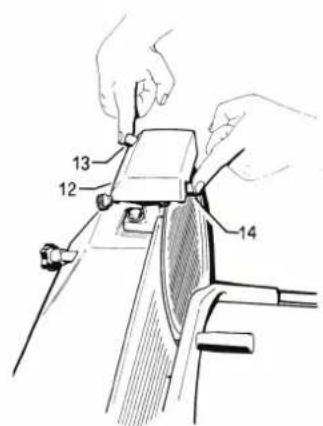

Accertata la formazione della bava, premere nuovamente l'interruttore (1) per 3/4 secondi tenendo contemporaneamente premuti i pulsantini (13/14).

Per evitare la dannosa ritorsione del filo della lama non protrarre della operazione di sbavatura或者其他 pochi secondi sopraccitati.

1. Dopo aver effettuato l'operazione di affilatura è buona norma pulire le mole sfregandole con uno spazzolino imbevuto di alcool.
2. Rimettere l'affilatoio nella sua posizione originale.

GARANZIA: 2 ANNI esclude le parti elettriche

QUESTO PRODOTTO E' DESTINATO ESCLUSIVAMENTE ALL'USO DOMESTICO E NON ALL'IMPIEGO PROFESSIONALE.

AVVERTENZA: NORME DI MANUTENZIONE (PARAGRAFO 2.3)

Quanto esesto nel paragrafo in oggetto è relativo all'esecuzione delle macchine in versione extra CE.
Le macchine a norma CE domestica sono invece dotate di dato ceco inamovibile, come da normativa.
Non è quindi possibile smontare manually il carrello portamerce.

Istruzioni per il trattamento a fine vita

Questo prodotto è conforme alla Direttiva EU 2002/96/EC.

Il simbolo apposto sull'apparecchiatura o sulla
confazione indica che l'apparecchiatura, alla fine
della propria vita utile, non deve essere trattata
come un rifiuto domestico generico ma deve essere
portata in uno dei centri di raccolta differenziata
per apparecchiature elettriche ed elettroniche
approntati alla Pubblica Amministrazione. Oppure
può essere consagnata al rivenditore al momento
dell'acquisto di un'apparecchiatura nuova. L'utente è responsabile del conferimento
dell'apparecchio a fine vita alle appropriate
strutture di raccolta, pena le sanzioni previste da la
vigente legislazione sui rifiuti.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute umana e favorisce il ricolcio dei materiali di cui è composto il prodotto.

Per informazioni più dettagliate inerenti ai sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al rivenditore in cui è stato effettuato l'acquisto. Il produttore e/o l'importatore ottemperano alle loro responsabilità di riciclaggio, il trattamento e lo smaltimento ambientalmente compatible sua individualmente sua partecipando a sistemi collettivi.
