Marca	FAC
Modello	F 330TCV
Tipo di prodotto	Affettatrice elettrica
Uso previsto	Solo domestico
Materiale del telaio	Lega di alluminio anodizzato, resistente agli acidi e all'ossidazione
Tipo di trasmissione	A cinghie, silenziosa
Regolazione dello spessore di taglio	Da 0 a 15 mm, tramite manopola graduata
Dispositivo di sicurezza	Disco di protezione lama, interruttore con spia luminosa rossa
Funzionamento continuo massimo	15 minuti, poi riposo
Pulizia	Panno imbevuto di acqua calda o alcool denaturato, smontaggio del disco di protezione lama e del carrello portaprodotto
Lubrificazione	Qualche goccia d'olio al centro della lama e sulla barra di scorrimento del carrello
Affilatura della lama	Modelli con affilatore separato o incorporato, durata 30-40 secondi
Garanzia	2 anni, parti elettriche escluse
Conformità ambientale	Direttiva 2002/96/CE (RAEE), non smaltire con i rifiuti domestici

Domande frequenti - F 330TCV FAC

Come regolare lo spessore di taglio?

Ruotare la manopola graduata (2) situata accanto all'interruttore. La gamma di regolazione va da 0 a 15 mm.

Come utilizzare l'affettatrice in sicurezza?

Posizionare la macchina di fronte a sé, verificare la tensione, immobilizzare il prodotto con il pressore (4) munito di denti, non far funzionare a vuoto, rispettare 15 minuti di funzionamento continuo massimo.

Come pulire la lama e il disco di protezione?

Prima scollegare, regolare lo spessore a zero. Svitare il pulsante (9) per rimuovere il disco di protezione lama (7). Pulire con un panno imbevuto di acqua calda o alcool denaturato. Mettere qualche goccia d'olio al centro della lama.

Come smontare il carrello portaprodotto?

Svitare il volantino (8) situato sotto il carrello ed estrarre l'insieme verso l'esterno. Attenzione: sui modelli CE conformi all'uso domestico, il carrello è inamovibile (dado cieco).

Come affilare la lama con un affilatore separato?

Scollegare, sgrassare la lama con alcool. Aprire lo spessore al massimo. Inserire l'affilatore sul piatto, mole rivolte verso la lama. Collegare, azionare l'interruttore e lasciar girare 30-40 secondi. Per sbavare, azionare 3-4 secondi con il pulsante della mola superiore.

Come affilare la lama con un affilatore incorporato?

Scollegare, sgrassare la lama. Allentare la maniglia (11), sollevare l'affilatore (12), ruotare di 180° per posizionare le mole verso la lama. Bloccare la maniglia. Collegare, azionare l'interruttore e premere il pulsante (13) per 30-40 secondi. Per sbavare, premere i pulsanti (13-14) per 3-4 secondi.

Cosa fare se la macchina diventa rumorosa?

Può essere dovuto all'allungamento delle cinghie. Avvitare il tendicinghia (10) situato sul lato del motore per tenderle nuovamente.

Qual è la garanzia?

La garanzia è di 2 anni, ad eccezione delle parti elettriche. Il prodotto è destinato solo all'uso domestico.

Come smaltire l'affettatrice a fine vita?

Non smaltire con i rifiuti domestici. Consegnare a un centro di raccolta differenziata dei rifiuti elettrici ed elettronici o al rivenditore al momento dell'acquisto di un apparecchio simile.

Cosa fare se la lama non taglia più correttamente?

Affilare la lama regolarmente (vedere le istruzioni di affilatura). Pulire la lama con alcool per sgrassare prima dell'affilatura. Verificare che lo spessore sia ben regolato.

MANUALE UTENTE F 330TCV FAC

Fabbrica Affettatrici Cavaria

Manuale d'installazione, uso e manutenzione macchine affettatrici a gravità, verticali esecuzione standard, CE uso domestico

F 195 - S 220 - F 250ES

F 195AF - S 220AF - F 250R - F 250E - F 250I - F 275E

F 275I - F 275IL - F 300R - F 300E - F 300EL - F 300CL

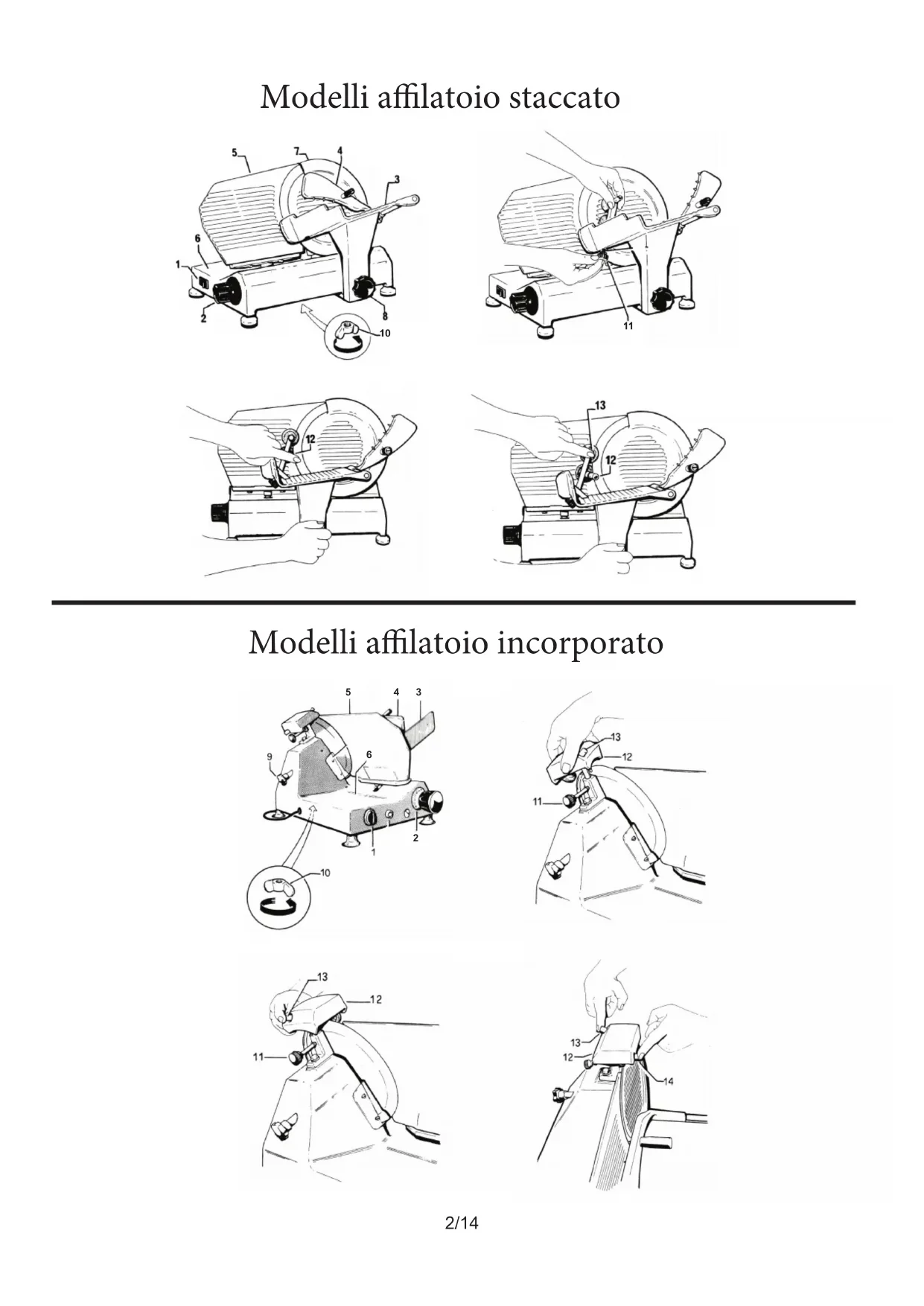

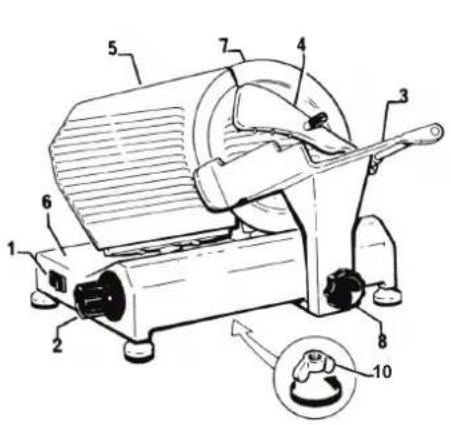

Modelli affilatoio staccato

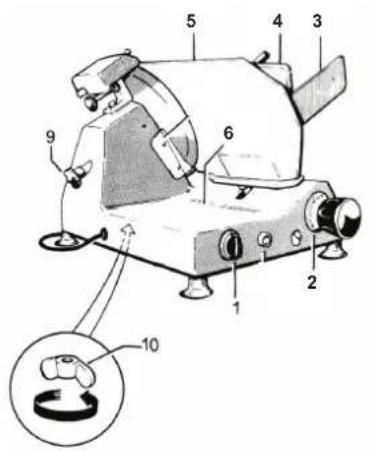

Modelli affilatoio incorporato

Le nostre macchine sono costruite in lega di alluminio trattata anodicamente, e quindi inattaccabile da acidi e sali oltre che resistente all'ossidazione. Provviste di trasmissione mediante cinghie assicurano una perfetta silenziosità, una lunga durata e un notevole risparmio di tempo per l'eventuale s ostituzione delle cinghie stesse. La durata è strettamente legata alle istruzioni per l'uso e alle norme di manutenzione qui di seguito elencate, che devono sempre essere tenute presenti.

1) ISTRUZIONI PER L'USO

1. Porre l'affettatrice in posizione tale che l'interruttore (1) venga a trovarsi di fronte all'operatore, ed accertarsi che la tensione della rete di alimentazione corrisponda.
2. Porre la merce da affettare sul carrello scorrevole (3) tenendola ferma con l'apposito pressamerce (4) munito di dentini.
3. Inserire la spina nella presa di corrente e quindi azionare il pulsante dell'interruttore che emetterà una luce rossa per segnalare che la lama è in rotazione.
4. Predisporre lo spessore desiderato azionando la manopola graduata (2) posta vicino all'interruttore da 0 a 15.
5. Spingere il carrello portamerce facendolo avanzare dolcemente verso la lama ed avendo cura di mantenere una leggera pressione anche contro il piano regolatore dello spessore (5). La merce entrerà facilmente nella lama e la fetta guidata dall'apposito parafetta si staccherà e cadrà sul piano raccoglitore (6).
6. Evitare di far funzionare a vuoto l'affettatrice.
7. Per evitare un surriscaldamento del motore, il tempo massimo di funzionamento continuo dell'affettatrice deve essere limitato a 15 minuti primi. Dopo un periodo di riposo, il funzionamento potrà riprendere.
8. Fare attenzione alle parti taglienti durante l'operazione di pulizia dell'apparecchio.

2) NORME DI MANUTENZIONE

1. Prima di iniziare la pulizia della macchina azzerare sempre il piano regolatore dello spessore (5) azionando l'apposita manopola (2) e disinserire la spina dalla presa di corrente.
2. Periodicamente aver cura di togliere per la pulizia il disco paralama (7) svitando l'apposito pomolo posto dietro la lama (9), con uno straccio umido quindi pulire accuratamente lama e paralama con acqua calda o alcool denaturato. È anche consigliabile mettere qualche goccia d'olio nel foro al centro della lama.
3. Il carrello porta merce (3) può essere facilmente asportato svitando il relativo volantino (8) posto sotto lo stesso e spostando il tutto verso l'esterno. Sarà così possibile una perfetta pulizia anche di questo particolare.
4. Saltuariamente sollevare l'affettatrice e mettere qualche goccia d'olio (non commestibile) sulla barra tonda sulla quale scorre il carrello. Qualora dopo un certo tempo la macchina presentasse un rumore insolito dovuto all'assestamento delle cinghie, avvitare il tendicinghia (10) posto a lato del motore.

3) AFFILATURA LAMA (MODELLI CON AFFILATOIO STACCATO)

Per l'affilatura della lama da fare periodicamente, e non appena si avvertirà una diminuzione della capacità di taglio, occorre attenersi alle seguenti istruzioni:

1. Dopo aver provveduto a disinserire la spina dalla presa di corrente, pulire accuratamente la lama con alcool denaturato in modo da sgrassarla.
2. Azionare la manopola graduata (2) ruotandola verso sinistra per portarla al massimo di apertura.
3. Togliere l'apparecchio affilatore dalla scatola contenitore in dotazione, svitare il pomolo zigrinato (11) dall'affilatoio ed inserire il perno metallico filettato nel foro appositamente predisposto sul piatto porta-merce in modo che le due mole a smeriglio vengano ad essere rivolte verso la lama da affilare aiutandosi per l'inserimento con la pressione di un dito sul pulsantino (12) della mola inferiore. La mola inferiore dovrà restare inserita per circa metà del suo diametro tra la lama, sulla quale appoggerà ed il piano regolatore.
4. Inserire la spina nella presa di corrente, azionare l'interruttore (1) tenendo fermo il piatto portamerce (3) quindi l'affilatoio nella posizione sopra detta, tramite il volantino (8) sotto il piatto.

5. Lasciare ruotare la lama per circa 30/40 secondi, quindi, azionando l'interruttore (1), fermare la lama controllando con un leggero passaggio all'esterno della lama per sentire con un dito se si è formata una leggera bava. Raccomandiamo di eseguire questo controllo con molta attenzione trattandosi di un corpo molto tagliente. Accertata la formazione della bava, premere nuovamente l'interruttore (1) azionando la rotazione della lama per 3/4 secondi tenendo contemporaneamente premuto il pulsantino (13) della mola superiore che andrà a togliere la bava formatasi e presenterà la lama perfettamente affilata.
   Per evitare la dannosa ritorsione del fila della lama non protrarre detta operazione di sbavature oltre i pochi secondi sopraccitati.

6. Dopo aver effettuato l'operazione di affilatura è buona norma pulire le mole sfregandole con uno spazzolino imbevuto di alcool.

7. Ad operazione ultimata svitare l'affilatoio e riporlo nel contenitore.

4) AFFILATURA LAMA (MODELLI CON AFFILATOIO INCORPORATO)

Per l'affilatura della lama da fare periodicamente, e non appena si avvertirà una diminuzione della capacità di taglio, occorre attenersi alle seguenti istruzioni:

1. Dopo aver provveduto a disinserire la spina dalla presa di corrente, pulire accuratamente la lama con alcool denaturato in modo da sgrassarla.
2. Allentare il pomolo (11), sollevare e ruotare di 180° l'apparecchio affilatore (12) ed inserire le mole sulla lama dell'affettatrice. Ribloccare il pomolo (11).
3. Azionare l'interruttore (1) e premere il pulsantino (13).
4. Lasciare ruotare la lama per circa 30/40 secondi, quindi, azionando l'interruttore (1), fermare la lama controllando con un leggero passaggio all'esterno della lama per sentire con un dito se si è formata una leggera bava. Raccomandiamo di eseguire questo controllo con molta attenzione trattandosi di un corpo molto tagliente.
   Accertata la formazione della bava, premere nuovamente l'interruttore (1) per 3/4 secondi tenendo contemporaneamente premuti i pulsantini (13/14).
   Per evitare la dannosa ritorsione del filo della lama non protrarre detta operazione di sbavatura oltre i pochi secondi sopraccitati.
5. Dopo aver effettuato l'operazione di affilatura è buona norma pulire le mole sfregandole con uno spazzolino imbevuto di alcool.
6. Rimettere l'affilatoio nella sua posizione originale.

GARANZIA: 2 ANNI escluse le parti elettriche

QUESTO PRODOTTO E' DESTINATO ESCLUSIVAMENTE ALL'USO DOMESTICO E NON ALL'IMPIEGO PROFESSIONALE.

AVVERTENZA: NORME DI MANUTENZIONE (PARAGRAFO 2.3)

Quanto esposto nel paragrafo in oggetto è relativo all'esecuzione delle macchine in versione extra CE. Le macchine a norma CE domestica sono invece dotate di dado ceco inamovibile, come da normativa. Non è quindi possibile smontare manualmente il carrello portamerce.

Istruzioni per il trattamento a fine vita

Questo prodotto è conforme alla Direttiva EU 2002/96/EC.

Il simbolo apposto sull'apparecchiatura o sulla confezione indica che l'apparecchiatura, alla fine della propria vita utile, non deve essere trattata come un rifiuto domestico generico ma deve essere portata in uno dei centri di raccolta differenziata per apparecchiature elettriche ed elettroniche approntati dalla Pubblica Amministrazione. Oppure può essere consegnata al rivenditore al momento dell'acquisto di un'apparecchiatura nuova equivalente.

L'utente è responsabile del conferimento dell'apparecchio a fine vita alle appropriate strutture di raccolta, pena le sanzioni previste dalla vigente legislazione sui rifiuti.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute umana e favorisce il riciclo dei materiali di cui è composto il prodotto.

Per informazioni più dettagliate inerenti ai sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al rivenditore in cui è stato effettuato l'acquisto. Il produttore e/o l'importatore ottemperano alle loro responsabilità di riciclaggio, il trattamento e lo smaltimento ambientalmente compatibile sia individualmente sia partecipando a sistemi collettivi.
