MANUALE UTENTE VE 7009 MIO STAR

SEZIONE 1: OPERAZIONI PRELIMINARI

• Avvertimenti di sicurezza
• Raccomandazioni

SEZIONE 2: INSTALLAZIONE

• Rimozione delle viti per il trasporto
• Regolazione dei piedini
• Collegamento all'alimentazione elettrica
• Collegamento all'alimentazione idrica

• Collegamento allo scarico dell'acqua

SEZIONE 3: SPECIFICHE TECNICHE

SEZIONE 4: PANNELLO DI CONTROLLO

• Tasto Avvio/Pausa

• Spie di indicazione funzione
• Tasti funzione
• Selettore velocità centrifuga
• Manopola programma

SEZIONE 5: COME LAVARE I CAPI

• Prima di effettuare il lavaggio
• Attivazione della lavatrice

SEZIONE 6: MANUTENZIONE E PULIZIA

• Filtri di ingresso acqua
- Filtro della pompa
• Vaschetta del detersivo
• Tappo del sifone
• L'involucro
• Il cestello
• Rimozione dei calcare

SEZIONE 1: OPERAZIONI PRELIMINARI

AVVERTIMENTI DI SICUREZZA

• Non utilizzare prese multiple o prolunghe.

• Non inserire nella presa di corrente spine con cavo danneggiato o rotto.

- Se il cavo è danneggiato deve essere sostituito dal fabbricante o da un servizio assistenza autorizzato per evitare pericoli.

- Non tirare il cavo per staccare la spina dalla presa di corrente. Staccare la spina afferrandola saidamente.

• Non inserire la spina con mani bagnate.

• Non toccare l'apparecchio con mani o piedi bagnati.

• Non aprire il contenitore del detersivo quando l'apparecchio è in funzione.

- Non tentare di aprire lo sportello dell'apparecchio quando quest'ultimo è in funzione.

- Dato che l'apparecchio può raggiungere temperature elevate mentre è in funzione, non toccare il tubo di scarico né l'acqua di scarico.

- In caso di guasto, per prima cosa scollegare l'apparecchio e chiudere il rubinetto dell'acqua. Non tentare di effettuare riparazioni. Contattare il centro di assistenza autorizzato più vicino.

- Non dimenticare che il materiale usato per l'imballaggio dell'apparecchio può essere pericoloso per i bambini.

• Non permettere che i bambini giochi con l'apparecchio.

• Non permettere che animali domestici si avvicinino all'apparecchio.

- Accertarsi che la lavatrice sia utilizzata unicamente da adulti, in conformità con le informazioni contenute nel presente manuale.

- Il presente apparecchio è progettato per un utilizzo in ambiente domestico. In caso di utilizzo commerciale la garanzia verrà automaticamente invalidata.

• Qualora si preveda di non utilizzare l'apparecchio per un lungo periodo di tempo, scollegare il cavo di alimentazione, chiudere il rubinetto dell'alimentazione idrica e lasciare il portello aperto per mantenere asciutto l'interno della lavatrice e per prevenire la formazione di odori.
• A seguito delle procedure di controllo della qualità, può restare una certa uantità di acqua contenuta all'interno dell'apparecchio. Ciò non crea problemi al funzionamento della lavatrice.

SEZIONE 2: INSTALLAZIONE

Occorre eseguire le seguenti operazioni prima di utilizzare la lavatrice. RIMOZIONE DELLE VITI PER IL TRASPORTO

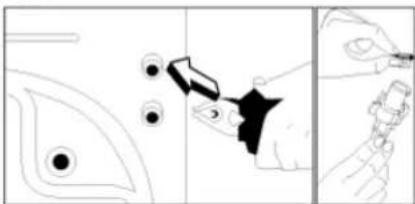

• Le viti per il trasporto, posizionate sul retro dell'apparecchio, devono essere rimosse prima di mettere in funzione l'apparecchio.
• Allentare le viti facendole ruotare in senso antiorario con una chiave adalta. (DISEGNO 1)
  • Togliere le viti estraendole.(DISEGNO 2)
• Nei fori da cui sono state rimosse le viti per il trasporto, inserire gli appositi tappi delle viti per il trasporto che si trovano nella borsa degli accessori. (DISEGNO 3)
• Conservare le viti rimosse per eventuali movimentazioni successive.

DISEGNO -2

REGOLAZIONE DEI PIEDINI

• Non installare la lavatrice su tappeti o superfici analoghe.
- Per garantire un funzionamento silenzioso della lavatrice e senza vibrazioni, posizionarla su un fondo piatto, non scivoloso e resistente.
- Agendo sui piedini si può regolare la stabilità della lavatrice.
• Per prima cosa, allentare il dado di regolazione in plastica.
- Regolare facendo ruotare i piedini verso l'alto o verso il basso.
- Raggiunta la stabilità necessaria, serrare nuovamente il dado di regolazione in plastica facendolo ruotare verso l'alto.
- Non posizionare cartoni, blocchi di legno o materiali analoghi sotto la lavatrice per bilanciare le difformità del pavimento.

COLLEGAMENTO ALL'ALIMENTAZIONE ELETTRICA

• La lavatrice funziona con alimentazione 220-240V e 50Hz.
- Al cavo di rete della lavatrice è stata collegata una spina speciale con messa a terra. Questa spina deve essere assolutamente inserita in una presa con messa a terra da 10 ampere. Anche il valore della portata del fusibile della linea elettrica collegata deve essere pari a 10 ampere. Se la casa non è attrezzata con tali prese e fusibili, contattare un elettricista

• Una pressione dell'acqua di 0,1-1 MPa dal rubinetto consente un funzionamento più efficiente dell'apparecchio (0,1 MPa di pressione significa un flusso d'acqua di oltre 8 litri al minuto da un rubinetto completamente aperto).
• Una volta completati i collegamenti, controllare che non vi siano perdite dei giunti di collegamento periodo completamente il piùette.
  • Assicurarsi che il tubo ingresso acqua non sia piegato, rotto o schiacciato.
• Montare il tubo ingresso acqua su un rubinetto per l'acqua da 3 ^7 /4, filettato.

Ingr An

Ingresso acqua fredda (Valvola con filtro bianco)

Ingresso acqua caída (Valvola con filtro rosso)

COLLEGAMENTO ALLO SCARICO DELL'ACQUA

• Accertarsi che i tubi di ingresso dell'acqua non siano piegati, attorcigliati, compressi o anomalamente allungati.
• Il tubo di scarico dell'acqua dovrebbe essere montato a un'altezza di minimo 60 cm, massimo 100 cm dal terreno.

- L'acquith del t'uso di acciae dell'assura al cui incasie disattamento nel

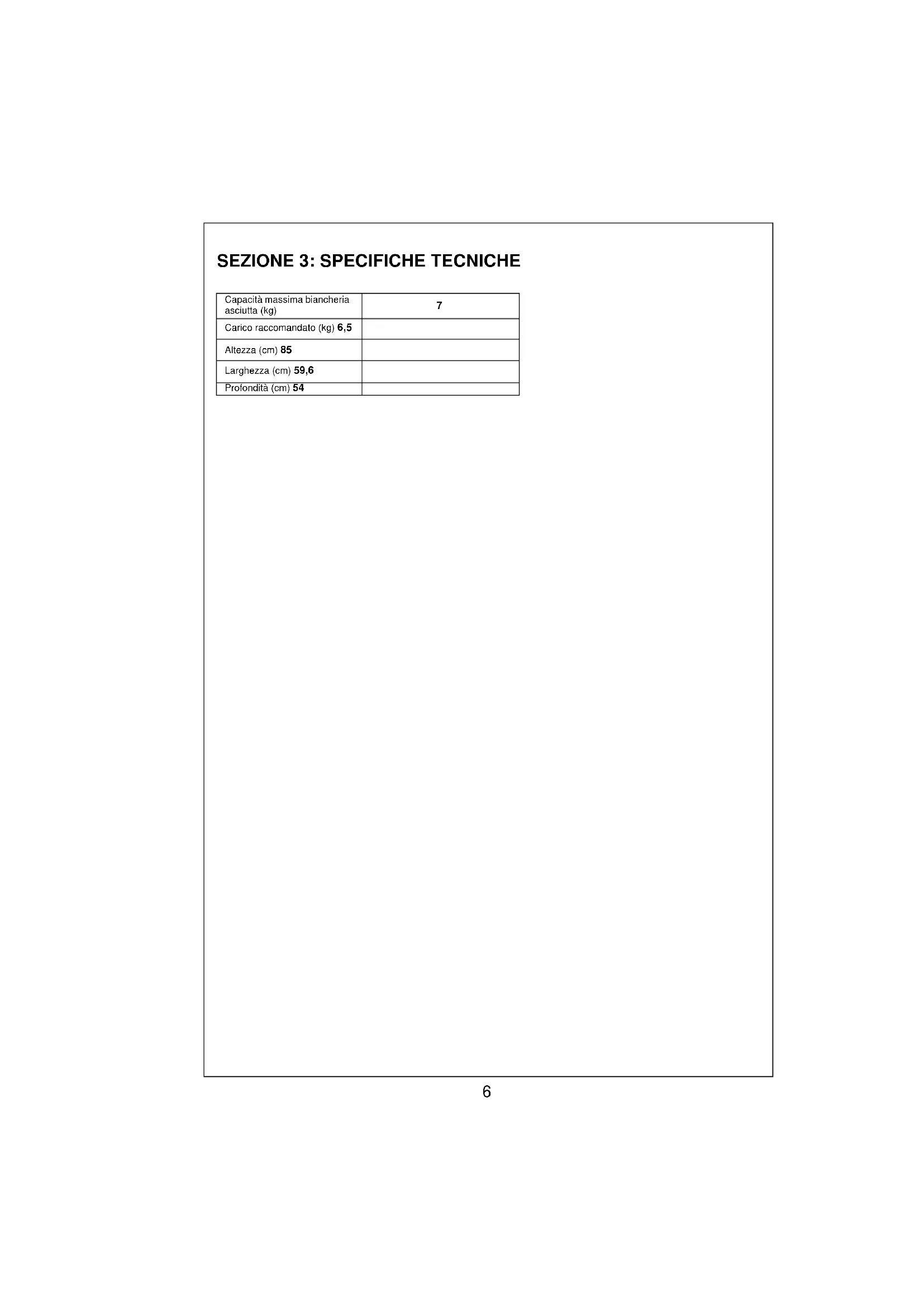

SEZIONE 3: SPECIFICHE TECNICHE

Capacità massima biancheria asciutta (kg)	7
Carico raccomandato (kg) 6,5
Altezza (cm) 85
Larghezza (cm) 59,6
Profondità (cm) 54

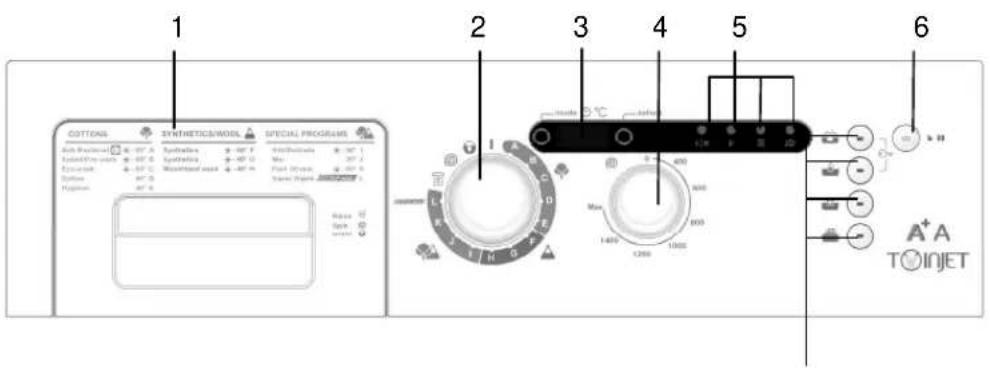

SEZIONE 4: PANNELLO DI CONTROLLO

1 2 3 4 5 6 COTTONS SYNTHETICS/WOOL SPECIAL PROGRAMS Auto Functional -0.07 A Synthology -0.07 F Hybrid/Induction -0.07 I Max -0.07 J System Input -0.07 G System Input -0.07 H Front Ducture -0.07 K Front Ducture -0.07 L Front Ducture -0.07 M Front Ducture -0.07 N Front Ducture -0.07 O Front Ducture -0.07 P Front Ducture -0.07 Q Front Ducture -0.07 R Front Ducture -0.07 S Front Ducture -0.07 T Front Ducture -0.07 U Front Ducture -0.07 V Front Ducture -0.07 W Front Ducture -0.07 X Front Ducture -0.07 Y Front Ducture -0.07 Z Front Ducture -0.07 AA Front Ducture -0.07 AB Front Ducture -0.07 AC Front Ducture -0.07 AD Front Ducture -0.07 AE Front Ducture -0.07 AF Front Ducture -0.07 AG Front Ducture -0.07 AH Front Ducture -0.07 AI Front Ducture -0.07 AJ Front Ducture -0.07 AK Front Ducture -0.07 AL Front Ducture -0.07 AM Front Ducture -0.07 ANA Front Ducture -0.07 AOA Front Ducture -0.07 APA Front Ducture -0.07 AQA Front Ducture -0.07 ARA Front Ducture -0.07 ASA Front Ducture -0.07 ATA Front Ducture -0.07 AU Front Ducture -0.07 AVA Front Ducture -0.07 AWA Front Ducture -0.07 AXA Front Ducture -0.07 AYA Front Ducture -0.07 AZA Front Ducture -0.07 BAZA Front Ducture -0.07 BBZA Front Ducture -0.07 BCZA Front Ducture -0.07 BDZA Front Ducture -0.07 BEZA Front Ducture -0.07 BFZA Front Ducture -0.07 BGZA Front Ducture -0.07 BHZA Front Ducture

7

1- Vaschetta detersivo
2- Manopola programmi
3- Indicatore elettronico
4- Selettore velocità centrifuga
5- Spia indicatrice di funzionamento
6- Tasto avvio/pausa e annullamento
7- Tasti funzioni

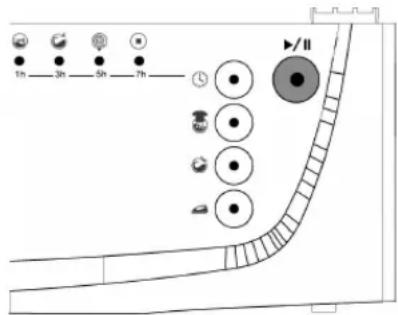

TASTO AVVIO/PAUSA

Questo tasto serve ad avviare un programma selezionato o a metterlo in pausa durante il funzionamento.

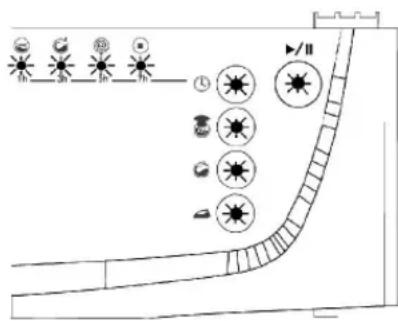

SPIE INDICATRICI DELLE FUNZIONI

Quando viene premuto il tasto avvio/pausa o qualsiasi tasto di funzione, si accende la spia luminosa sui tasti e sul pannello di controllo che indica i programmi. Quando una qualsiasi di queste spie è accesa, questo sta ad indicare che un programma è attivato. La luce si spegne quando il tasto della funzione o quello di avvio/pausa vengono premuti una seconda volta, o quando viene completato il ciclo relativo alla funzione selezionata.

Utilizzando il tasto menu è possibile accedere alle funzioni che impostano la temperatura e l'ora di avviamento del programma dell'elettrodomestico.

TASTO SELETTORE

select

Tramite il tasto selettore è possibile cambiare, in qualsiasi modo desiderato, le funzioni di impostazione della temperatura e l'ora di avviamento dell'elettrodomestico

INDICATORE ELETTRONICO

Con l'aiuto dell'indicatore elettronico è possibile regolare la temperatura e l'ora di inizio del programma ed anche vedere l'ora in cui la lavatrice terminerà il programma. L'indicatore elettronico vi avvertirà mostrando un'icona indicante un errore in caso di errori durante il funzionamento della lavatrice, e vi informerà allo stesso tempo del completamento del programma selezionato tramite la scritta END (fine).

TASTI DI FUNZIONE

Risciacquo interrotto

Si consiglia di usare questa funzione quando non è possibile estrarre i capi immediatamente dopo la fine del programma. Questa funzione previene la formazione di grinze. Quando viene premuto questo tasto l'ultima acqua di risciacquo non viene scaricata. Per far proseguire il programma dallo tasto avvio pauso, premere nuovamente lo tasto avvio pauso.

Se non volete che i vostri capi delicati vengano centrifugati o desiderate una centrifuga delicata, ruotate la manopola programmi sulla posizione 0 (spento). Portate la manopola programmi sul programma scarico o centrifugazione che desiderate e premete il tasto avvio/pausa. Se avete selezionato un programma di scarico, la lavatrice scaricherà l'acqua all'interno. Se avete selezionato un programma di centrifugazione, la lavatrice compirà un ciclo di centrifugazione e quindi arresterà il programma.

Risciacquo extra

Consigliate per il bucato destinato a bambini e pelli sensibili. È applicato uno speciale metodo di risciacquatura per eliminare completamente tutti i residui di detersivo.

Stiratura facile

Utilizzando questa funzione, si può essere certi che i capi risulteranno meno spiegazzati dopo il lavaggio.

Ammollo

Tramite questa funzione si ottiene un lavaggio migliore lasciando i capi nell'acqua con il detersivo per un determinato periodo di tempo prima che la lavatrice carica l'acqua di avviamento e inizi il lavaggio. Si consiglia questa funzione per i capi molto sporchi.

ATTENZIONE!

Se avete di dimenticato di attivare una funzione addizionale e la lavatrice ha già iniziato il suo funzionamento, premete il tasto della funzione addizionale desiderata. Se la spia sopra il tasto di funzione si accende la funzione selezionata è attiva. Se la spia si accende per un momento e poi si spegne, la funzione desiderata non è stata attivata.

NOTA: I nostri prodotti dispongono di schede elettroniche e tasti a sfioramento. Una leggera pressione sui tasti è sufficiente per attivare le funzioni.

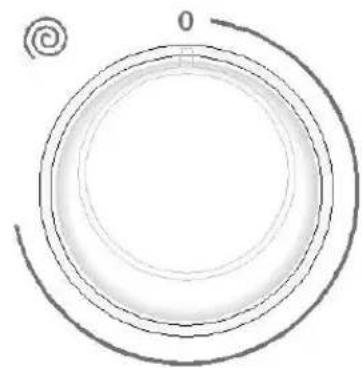

SELETTORE VELOCITA' CENTRIFUGA

Tramite la manopola che seleziona la velocità della centrifuga, è possibile regolare il procedimento di centrifugazione degli indumenti. L'intervallo di regolazione della velocità va da 0 (no centrifuga) alla massima velocità di centrifugazione della lavatrice.

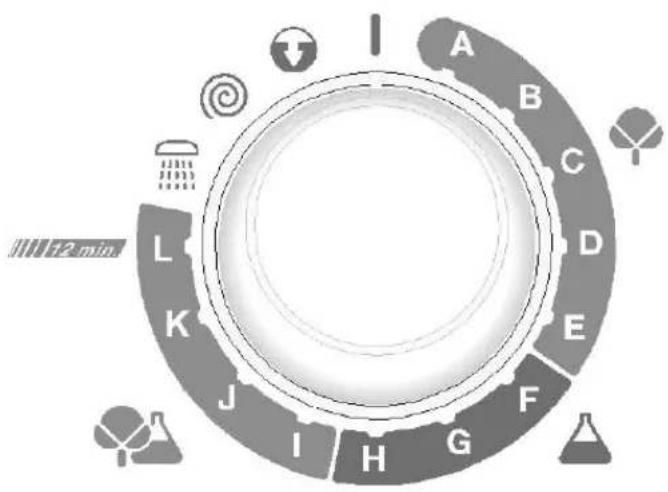

Con la manopola del programma, è possibile selezionare il programma con il quale si desidera lavare i propri abiti. È possibile regolare il processo di scelta del programma ruotando la manopola apposita in entrambe le direzioni. Bisogna fare attenzione che il segno di regolazione della manopola del programma sia esattamente sul programma che si desidera selezionare. Quando si porta la manopola del programma sulla posizione I(off), la lavatrice esegue l'operazione di scarico per finire (annullare) il ciclo di programma. Dopo che lo scarico è finito, la lavatrice passa in modalità Standby. È possibile ora selezionare un altro programma da avviare.

SEZIONE 5: COME LAVARE I CAPI

• Inserire la spina del cavo di alimentazione della lavatrice.
  • Aprire il rubinetto per l'immissione dell'acqua.

Primo ciclo di lavaggio

Dopo il collaudo in fabbrica, potrebbe essere rimasta dell'acqua all'interno dell'apparecchio. Si consiglia di effettuare il primo ciclo di lavaggio senza biancheria in modo che l'acqua possa essere eliminata; inserire mezzo misurino di detersivo comune nello scomparto 2 e selezionare il programma cotone a 95°.

PRIMA DI EFFETTUARE IL LAVAGGIO

Cernita dei capi da inserire

• Selezionare i capi in base alla composizione (colone, sintetico, delicato, lana, ecc.), alle temperature di lavaggio e al livello di sporco.
  • Non inserire mai insieme per il lavaggio capi bianchi e colorati.
• Dal momento che capi nuovi colorati possono rilasciare colore al primo lavaggio, lavarli separatamente.
• Accertarsi che non vi siano oggetti metallici nelle tasche, nel qual caso toglierli.
  • Chiudere eventuali zip e abbottonare i capi.

• Togliere gli agganci in plastica o in metallo delle tende e i lacci, oppure inserirli in un sacchetto per lavaggio e legarlo.

• Girare a rovescio capi come pantaloni, tessuti a uncinetto, t-shirt e tute.

• Inserire capi piccoli come calze e fazzoletti in un sacchetto per lavaggio.

Lavaggio a 90 °C Lavaggio a 60 °C Lavaggio a 30 °C Non lavare in

Non lavare in lavatrice

Inserimento dei capi nella lavatrice

• Aprire lo sportello della lavatrice.
- Inserire i capi nella lavatrice distribuendoli bene all'interno.
• Inserire ogni capo separatamente.
- Quando si chiude lo sportello della lavatrice, accertarsi che non vi siano capi impigliati tra il coperchio e la guarnizione.
- Chiudere saldamente lo sportello della lavatrice. In caso contrario il ciclo di lavaggio non potrà essere avviato.

Inserimento del detersivo nella lavatrice

La quantità di detersivo da inserire nella lavatrice dipende dai seguenti criteri:

• Il consumo di detersivo dipende dal livello di sporcizia dei capi. Per capi poco sporchi, non eseguire il prelavaggio e inserire una dose piccola di detersivo nello scomparto n. 2 del contenitore del detersivo.
• Per capi molto sporchi, selezionare un programma che preveda il prelavaggio, inserire ¼ della dose di detersivo da inserire nello scomparto 1 del contenitore del detersivo e la dose restante nello scomparto 2.
• Utilizzare per la lavatrice i detersivi appositamente studiati per lavatrici automatiche. Le quantità da utilizzare con i capi sono scritte sulla confezione del detersivo.
  • Più l'acqua è dura, maggiore è la quantità di detersivo necessaria.
  • Più capi si inseriscono, maggiore sarà il consumo di detensivo.
• Inserire l'ammorbidente nello scomparto per ammorbidente che si

- È possibile utilizzare detersivi liquidi in tutti i programmi senza prelavaggio. Per farlo, montare la piastra di livello del detersivo liquido nel secondo scomparto della vaschetta del detersivo e inserire la quantità di detersivo liquido in base ai livelli indicati sulla piastra.

MESSA IN FUNZIONE DELLA LAVATRICE

Selezione dei programmi e caratteristiche

Scegliere il programma e le funzioni addizionali convenienti per i capi da lavare con l'aiuto delle tabelle a pag. 22.

Tasto Avvio/Pausa

Premendo questo tasto, è possibile avviare il programma scelto o mettere in pausa un programma in funzione.

Quando il programma prescelto si avvia, la spia sul tasto avvio/pausa si accende.

Quando si desidera mettere in pausa il programma prescelto, premere una volta il tasto avvio/pausa. La spia soprastante inizierà a l'ampeggiare. Per riavviare il programma dal punto in cui era stato messo in pausa premere nuovamente il tasto avvio/pausa.

Avvio del programma

• Portare la manopola programmi sul programma desiderato.

- Se è stato selezionato un programma di lavaggio, la spia indicatrice di funzionamento lampeggerà.

- Se è stato selezionato un programma di risciacquo, centrifugazione o scarico, lampeggeranno le spie corrispondenti.

Come selezionare un tasto funzione addizionale

• Regolare la manopola programmi sul programma desiderato.

- Se è stato selezionato un programma di lavaggio si accenderà la spia indicatrice di funzionamento dell'avaggio.

- Se è stato selezionato un programma di risciacquo, centrifugazione o scarico, si accenderanno le spie corrispondenti.

Per selezionare una funzione addizionale:

- Premere una volta il tasto della funzione addizionale desiderata.

- Se la spia sopra il tasto corrispondente alla funzione prescelta si accende, ciò significa che è stato salviante la funzione desiderata

Cancellazione del programma

Se si desidera anticipare la conclusione di un programma:

- La manopola del programma sulla posizione I(off).

• La lavatrice effettuerà l'operazione di scarico necessaria alla conclusione del lavaggio e quindi concluderà il programma.
• Sull'indicatore elettronico continuerà a lampeggiare la scritta END.

Fine programma

- La lavatrice si ferma automaticamente quando termina il programma selezionato.

- Sull'indicatore elettronico apparirà la scritta END (fine).

• Ruotare la manopola programmi sulla posizione di I (disatt.).
- Lo sportello si sblocca automaticamente dopo due minuti dalla fine del programma. Tirare verso di voi la maniglia ed aprire lo sportello in modo da poter togliere la biancheria.
- Dopo aver tolto la biancheria, lasciare aperto lo sportello in modo che l'interno della lavatrice possa sciugarsi.
• Scollegare la spina del cavo di alimentazione della lavatrice.
• Chiudere il rubinetto dell'acqua.

REGOLAZIONE TEMPERATURA DELL'ACQUA DI LAVAGGIO

Per regolare la temperatura:

• Premere il tasto menu una volta dopo aver selezionato il programma e la'le funzione/i (addizionali) che verranno utilizzati.
• L'indicatore elettronico indicherà la temperatura di lavaggio del programma selezionato.
• È possibile diminuire questa temperatura fino alla temperatura di lavaggio desiderata utilizzando il tasto selettore.

- Qualora si desideni effettuare il lavaggio con acqua fredda premere il tasto selettore finché sull'indicatore elettronico apparirà la scritta "CLD" (freddo).

- Se avete mancato il livello di temperatura desiderato potrete ritomarvi premendo in continuazione il tasto selettore.

Se passano più di cinque secondi senza che sia stato premuto un tasto di questo menu l'indicatore elettronico tomerà all'avvio.

Le temperature di lavaggio sono indicate nella Tabella-2. Se non viene effettuata alcuna regolazione della temperatura l'operazione di lavaggio verrà effettuata alla temperatura massima in base alle caratteristiche del programma.

IMPOSTAZIONE DELL'ORA DI INIZIO DEL PROGRAMMA

Par impostanza l'era di risso dal programma dalla inestrica

Se avete mancato l'intervallo di tempo desiderato potrete ritornarvi premendo il tasto selettore.

Se passano più di cinque secondi senza che sia stato premuto un tasto di questo menu l'indicatore elettronico tornerà all'avvio.

Se non viene impostata alcuna ora di avviamento, la lavatrice inizierà l'operazione di lavaggio immediatamente.

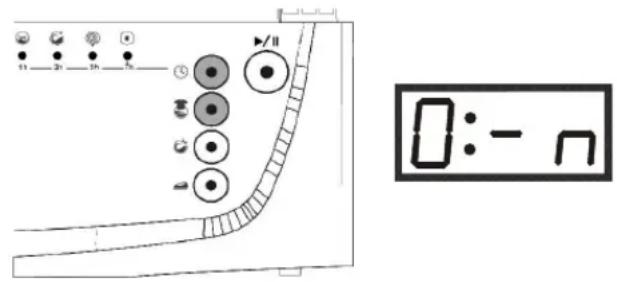

Blocco tasti

La macchina è dotata di blocco bambini per evitare che il funzionamento di un programma venga interrotto dalla pressione di un tasto durante un'operazione di lavaggio. Il blocco bambini diventa attivo dopo che il primo e il secondo tasto funzione sul pannello di controllo sono premuti contemporaneamente e più a lungo di tre secondi. Quando si attiva l'indicatore elettronico, "0:-n" lampeggia e l'indicatore torna alla posizione precedente. In caso di pressione di un tasto, l'indicatore elettronico avvisa l'utente facendo lampeggiare "0:-n". Per disattivarlo, è necessario premere gli stessi tasti più a lungo di tre secondi. Quando il blocco non è più attivo, l'indicatore elettronico leggerà "0:-n" per un po'. Quando il programma è finito, il blocco bambini sarà disattivato automaticamente.

Una migliore prestazione di lavaggio è ottenuta inserendo acqua detergente nella macchina direttamente sui capi grazie al Sistema Twinjet, composto da due meccanismi di iniezione e un miscelatore.

PROGRAM	Vaschetta detersivo	Massima capacità di carico a secco (Kg.)	Tipologia dei capi Spiegazioni
A-Cotone 95°(Anti-batterico)	2	7	È possibile neutralizzare tempestivamente la comparsa di micro-organismi nella macchina facendola girare a vuoto con questo programma. Panni sporchi, in cotone sterile e in lino.	Biancheria intima, lenzuola, tovaglie, t-shirt, camicie, asciugamani
B-Sporcare 60°(prelavaggio)	1+2 7 Capi molto sporchi, in cotone e lino.
*C- Eco 60° 2 7 Capi sporchi colorati e in lino.
D- Cotone 40° A+ A	2	7	È possibile ottenere elevate prestazioni di lavaggio consumando poca energia. Capi sporchi, colorati e in lino.
E- Igienizzante 30° 2 5			È possibile utilizzare questo programma per neutralizzare i batteri che si accumulano sui vestiti a temperature di 30°C per tessuti sporchi colorati, in lino e per bambini.
F-Sintetici 60°	2	3,5	Capi molto sporchi, sintetici o misti in fibre sintetiche.	Calze di nylon, camicette
G-Sintetici 40°	2	3,5	Tessuti sporchi, delicati e sintetici o misti in fibre sintetiche.
H-Lana/ Lavaggio a mano 40°	2 2,5		Abiti leggermente sporchi, lavati a mano, in cotone, colorati, in lana, sintetici o misti in fibre sintetiche.	Tutti i capi in lana
I-Seta/Delicati 30°	2	2,5	Abiti leggermente sporchi, in lana o in seta lavabili in acqua fredda, a mano e a macchina.	Calze di nylon, camicette
J-Lavaggio misto 30°	2	3,5	Capi sporchi, macchiati, in cotone, sintetici, colorati e in lino, lavabili insieme.	Tutti i capi in lana
K-Rapido 60° (60 min)	2	3	I capi sporchi, in cotone, colorati e in lino possono essere lavati in 60 minuti a temperature di 60°C.	Biancheria intima, lenzuola, tovaglie, t-shirt, camicie, asciugamani
L-Super rapido (12 min)	2	2	I capi meno sporchi, in cotone, colorati e in lino possono essere sottoposti a lavaggio super-rapido da 12 minuti.Nota: la quantità di detersivo deve essere inferiore rispetto a quella utilizzata per gli altri programmi, considerando la maggiore brevità del tempo di lavaggio. Se la macchina ha un carico squilibrato, il tempo di espletamento del programma aumenta. Lo sportello della macchina può essere aperto 2 minuti dopo il termine del lavaggio. (Questi 2 minuti, ovvero il tempo che si consiglia di aspettare prima di aprire lo sportello della macchina, non sono compresi nel tempo di lavaggio). )	Biancheria intima, lenzuola, tovaglie, t-shirt, camicie, asciugamani
Risciacquo	Quando serve un risciacquo supplementare per i capi dopo il ciclo di lavaggio, si può usare questo programma per tutti i tipi di capi.
Centrifuga	Quando serve una centrifuga supplementare per i capi dopo il ciclo di lavaggio, si può usare questo programma per tutti i tipi di capi.
Scarico	Questo programma serve per scaricare l'acqua sporca contenuta all'interno della lavatrice al termine del ciclo di lavaggio. Se si preferisce che lo scarico dell'acqua avvenga prima del termine del programma, usare questo programma.

SEZIONE 6: MANUTENZIONE E PULIZIA

- Scollegare la spina del cavo di alimentazione dell'apparecchio.

• Chiudere il rubinetto dell'acqua.

FILTRI DI INGRESSO ACQUA

Sulla parte del rubinetto del tubo di ingresso dell'acqua della lavatrice e alle estremità delle valvole di ingresso dell'acqua, sono presenti filtri che impediscono l'afflusso nella lavatrice di sporco e di corpi estranei presenti nell'acqua. Se la lavatrice non riceve acqua a sufficiente nonostante il rubinetto dell'acqua sia aperto, si consiglia di pulire i filtri.

• Rimuovere il tubo di ingresso dell'acqua.
- Rimuovere i filtri posti sulle valvole di ingresso dell'acqua usando una pinza e pulire a fondo con uno spazzolino.
- Pulire i filtri dei tubi di ingresso dell'acqua posti sul lato del rubinetto rimuovendoli manualmente insieme alla guarnizione.
- Puliti i filtri, riposizionari eseguendo le stesse operazioni in ordine inverso.

Il filtro della pompa consente di prolungare la durata di vita della pompa di scarico dell'acqua sporca. In questo modo si impedisce l'ingresso nella pompa di eventuali sfilacciature dei tessuti. La pulizia del filtro della pompa andrebbe effettuata ogni 2,3 mesi. Par ruire il filtro della pompa

ATTENZIONE!

Rischio di scottature!

Poiché l'acqua nella pompa può essere calda, attendere che si raffreddi.

1-A

2-A

3-A

4-A

VASCHETTA DEL DETERSIVO

I detersivi con il tempo possono lasciare un deposito nella vaschetta del detersivo o nel suo alloggiamento. Per pulire il deposito, estrarre periodicamente la vaschetta del detersivo. Per estrarre la vaschetta del detersivo:

• Tirar fuori completamente la vaschetta del detersivo.(DISEGNO-1)
• Sollevare la parte frontale della vaschetta e continuare a tirare finché la vaschetta non fuoriesce.(DISEGNO-2)
  • Lavare con un vecchio spazzolino da denti e abbondante acqua.
• Togliere il detersivo rimasto ed evitare che cada nella lavatrice.
• Dopo averla asciugata, inserire nuovamente la vaschetta del detersivo così come è stata folta.

TAPPO DEL SIFONE

Estrarre la vaschetta del detersivo. Togliere il tappo del silone e pulire a fondo dai residui di ammorbidente. Reinserire il tappo del silone pulito. Verificare che sia correttamente inserito.

INVOLUCRO ESTERNO

Per pulire la superficie estema dell'involucro, usare acqua tiepida e una sostanza detergente non abrasiva. Dopo avere risciacquato con acqua pulita, passare con un panno morbido e asciutto.

ATTENZIONE!

Se la lavatrice viene installata in un luogo in cui la temperatura ambiente può scendere al di sotto di 0°C, eseguire quanto di seguito indicato quando la lavatrice non viene utilizzata:

• Collegare la spina del cavo di alimentazione della lavatrice.
- Chiudere il rubinetto dell'acqua e togliere il cavo o i cavi di ingresso dell'acqua dal rubinetto.
- Posizionare le estremità dei tubi di scarico dell'acqua e di ingresso dell'acqua in un recipiente sul pavimento.
- Regolare la manopola programma su "scarico".
- Si accenderà la spia di indicazione programma pronto.
• Attivare il programma premendo il tasto avvio/pausa.
- Scollegare la spina del cavo di alimentazione della lavatrice quando il programma è finito (spia di indicazione fine programma accesa).

Compiendo queste operazioni viene scaricata l'acqua rimasta all'interno della lavatrice evitando in questo modo la formazione di ghiaccio nella lavatrice. Quando si riaccenderà la lavatrice, accertarsi che la temperatura ambiente sia superiore a 0°C.

IL CESTELLO

Non lasciare oggetti metalici come aghi, forcelle o monete nella lavatrice.

SEZIONE 7: INFORMAZIONI PRATICHE

Bevande alcoliche: la macchia andrebbe prima lavata con acqua fredda, poi strofinata con glicerina e acqua e risciacquata con acqua mista ad aceto.

Lucido per scarpe: la macchia andrebbe leggermente grattata senza rovinare il tessuto, sfregata con un detersivo e risciacquata. Qualora la macchia persista, sfregare con 1 unità di alcool puro (96 gradi) mischiata a 2 unità di acqua e poi lavare con acqua tiepida.

Te e caffè: appoggiare l'area interessata dalla macchia sopra un contenitore e versare sulla macchia acqua calda, regolandosi in base alla resistenza del capo. Se la composizione del capo lo consente, lavare con una soluzione alcalina.

Cioccolato e cacao: lasciare il capo sporco in acqua fredda e strofinare con sapone o detersivo, poi lavare alla temperatura più elevata che il capo può sopportare. Se la macchia persiste, strofinare con acqua ossigenata (in proporzione pari al 3%).

Salsa di pomodoro: dopo avere tolto il residuo secco avendo cura di non rovinare il tessuto, lasciare in acqua fredda per circa 30 minuti e lavare strofinando con un detergente.

Brodo di carne-uova: eliminare i residui secchi con una spugna o un panno morbido bagnati in acqua fredda. Strofinare con un detergente e lavare con una soluzione alcalina diluita.

Macchie di grasso e olio: eliminare per prima cosa i residui. Strofinare la macchia con un detergente e poi lavare in acqua tiepida saponata.

Senape: per prima cosa applicare glicerina sull'area della macchia. Strofinare con un detergente e poi lavare. Se la macchia persiste, strofinare con alcool (su un capo in materiale sintetico e colorato andrebbe usata una miscela di 1 unità di alcool e 2 unità di acqua).

Macchie di sangue: lasciare il capo in ammollo in acqua fredda per 30 minuti. Se la macchia persiste lasciare in ammollo in una miscela di acqua e ammoniaca (3 cucchiai da tavola di ammoniaca in 4 litri di acqua) per 30 minuti.

Crema, gelato e latte: lasciare il capo in ammollo in acqua fredda e strofinare l'area della macchia con un detergente. Se la macchia persiste applicare una soluzione alcalina sul tessuto in proporzioni adeguate. (Non applicare soluzioni alcaline su capi colorati.)

Terra: le macchie di terra andrebbero rimosse immediatamente. Lavare la macchia se possibile con un detersivo e, se persiste, strofinare con acqua ossigenata (in proporzione pari al 3%).
Inchiostro: tenere l'area della macchia sotto l'acqua fredda finché non si diluisce completamente e scompare. Poi strofinare con acqua diluita con succo di limone e detersivo, lavare dopo 5 minuti.

Frutta: appoggiare l'area interessata dalla macchia sopra un contenitore e versare sulla macchia acqua fredda. Non versare acqua calda sulla macchia. Strofinare con acqua fredda e applicare glicerina. Attendere 1-2 ore e risciacquare dopo aver sfregato con alcune gocce di aceto bianco.

Macchie d'erba: strofinare l'area macchiata con un detergente. Se il tipo di tessuto lo consente, lavare con una soluzione alcalina. Strofinare i capi in lana con alcool. (Per capi colorati, usare una miscela di 1 unità di alcohol puro e 2 unità di acqua).

Vernice a olio: la macchia andrebbe eliminata prima che si secchi applicandovi sopra un diluente. Poi strofinare con un detersivo e lavare.

Macchie di bruciato: se il tipo di tessuto lo consente, aggiungere una soluzione alcalina all'acqua di lavaggio. Per capi in lana, sovrapporre alla macchia un panno bagnato in acqua ossigenata, poi passare con il ferro da stiro avendo cura di proteggere il tessuto con un panno asciutto. Dopo aver risclacquato per bene, lavare.

SEZIONE 8: COME EVITARE I GUASTI PIÙ CONSUETI

GUASTO PROBA	BILE CAUSA	METODI PER PORVI RIMEDIO
La macchina non funziona.	La spina del cavo dell'alimentazione è scollegata.	Inserire la spina nella presa.
	Il fusibile è guasto. Cambiare il fusibile.
	L'alimentazione elettrica è disattivata.	Controllare l'alimentazione elettrica.
	Non è stato premuto il tasto avvio/pausa.	Premere il tasto avvio/pausa.
	La manopola programma è su O (disatt.).	Impostare la manopola sulla modalità desiderata.
	Il portello non è chiuso bene.	Chiudere bene il portello. Si dovrebbe sentire un clic.
La macchina non riceve acqua.	Il rubinetto è chiuso. Aprire il rubinetto.
	Il tubo di ingresso dell'acqua potrebbe essere piegato.	Controllare il tubo di ingresso dell'acqua.
	Il tubo di ingresso dell'acqua è ostruito.	Pulire i filtri del tubo di ingresso dell'acqua. (*)
	Il filtro di ingresso della valvola è ostruito.	Pulire i filtro di ingresso della valvola. (*)
	Il portello non è chiuso bene.	Chiudere bene il portello. Si dovrebbe sentire un clic.
La macchina non scarica acqua.	Il tubo di scarico è ostruito o piegato.	Controllare il tubo di scarico.
	Il filtro della pompa è ostruito.	Pulire il filtro della pompa. (*)
	I capi non sono inseriti nella macchina in maniera bene bilanciata.	Distribuire i capi nella macchina in modo ordinato e ben bilanciato.
La macchina vibra.	I piedini della macchina non sono stati regolati.	Regolare i piedini. (**)
	Le viti di trasporto non sono state rimosse.	Rimuovere le viti di trasporto. (**)

(*) Si veda la sezione relativa alla manutenzione e pulizia della macchina.
(**) Si veda la sezione relativa all'installazione della macchina.

GUASTO PROBA	ABILE CAUSA	METODI PER PORVI RIMEDIO
La macchina vibra.	Il numero di capi nell'apparecchio è basso.	Ciò non pregiudica il funzionamento dell'apparecchio.
	Il numero di capi inserito è eccessivo o i capi non sono inseriti in maniera bene bilanciata.	Non superare la quantità di capi consigliata e distribuire i capi in maniera bene ordinata.
	La macchina mentre è in funzione entra in contatto con un ostacolo.	Impedire che la macchina vada ad appoggiare contro una superficie dura.
Schiuma eccessiva nel contenitore del detersivo.	È stato usato troppo detersivo.	Premere il tasto avvio/pausa. Per bloccare la schiuma, diluire un cucchiaio di ammorbidente in mezzo litro di acqua e versare il tutto nel contenitore del detersivo. Premere il tasto avvio/pausa dopo 5-10 minuti. Nel ciclo successivo di lavaggio scegliere la quantità di detersivo in modo corretto.
	È stato usato un detersivo sbagliato.	Usare unicamente detersivi prodotti per macchine completamente automatiche.
Il risultato del lavaggio non è soddisfacente.	I capi erano troppo sporchi per il programma selezionato.	Selezionare un programma corretto. (siveda tabella 1)
	La quantità di detersivo usata non era sufficiente.	Usare più detersivo in base al tipo di detersivo usato.
GUASTO PROBABILE CAUSA		METODI PER PORVI RIMEDIO
Il risultato del lavaggio non è soddisfacente.	Sono stati inseriti troppi capi, superando la portata massima della macchina.	Inserire i capi in modo da non superare la portata massima di carico della macchina.
	Eccessiva durezza dell'acqua.	Usare la quantità di detersivo indicata dal fabbricante del detersivo.
	I capi non sono inseriti in maniera bene bilanciata.	Distribuire i capi in maniera ordinata e bene bilanciata.
L'acqua viene subito scaricata dalla macchina, appena vi entra.	L'estremità del tubo di scarico dell'acqua è in una posizione troppo bassa rispetto alla macchina.	Posizionare il tubo di scarico dell'acqua a un'altezza appropriata.(**)
Durante il lavaggio non si veda acqua nel tamburo.	È normale. L'acqua è nella parte bassa del tamburo.	-
Vi sono residui di detersivo sui capi.	Alcuni pezzi di detersivo non si sono dissolti nell'acqua e si sono attaccati ai capi, creando piccole macchie bianche.	Calibrando la macchina per il programma di "Risciacquo", selezionare un risciacquo supplementare o eliminare le macchie dopo l'asciugatura con una spazzola.
Ci sono macchie grigie sui capi.	Possono essere causate da olio, creme o uguenti.	Nel ciclo di lavaggio successivo, usare la quantità massima di detersivo indicata dal fabbricante.

(**) Si veda la sezione relativa all'installazione della macchina.

GUASTO PROBABILE CAUSA		METODI PER PORVI RIMEDIO
Il processo di centrifuga non parte o parte in ritardo.	È normale. Il sistema di controllo di carichi non bilanciati funziona in questo modo.	Il sistema di controllo di carichi non bilanciati cercherà di distribuire i capi in maniera uniforme. Terminata tale operazione, si realizzerà il passaggio al processo di centrifuga. Nel ciclo di lavaggio successivo, inserire i capi in maniera bene bilanciata.

SEZIONE 9: SISTEMA AUTOMATICO DI DIAGNOSTICA

La macchina è provvista di sistema in grado sia di intraprendere le precauzioni necessarie, sia di avvertire in caso di guasti, effettuando controlli automatici durante i processi di lavaggio.

(*) Vedere la sezione relativa alla manutenzione e alla pulizia della lavatrice.

CODICE DI ERRORE	PROBABILE GUASTO	COME INTERVENIRE
	Lo sportello non è stato chiuso correttamenteIl livello di acqua nella lavatrice è al di sotto del riscaldatore. La pressione dell'alimentazio-ne dell'acqua è bassa o manca del tutto.	Chiudere bene lo sportello in modo da udire il clic. Se il problema persiste, spegnere la lavatrice, scollegare la spina della alimentazione e contattare subito il centro di assistenza autorizzato più vicino.Aprire fino in fondo il rubinetto.L'acqua potrebbe mancare, controllare. Se il problema persiste, la lavatrice si spegnerà automatica-mente dopo poco tempo.Scollegare la spina del cavo dell'alimentazio-ne, chiudere il rubinetto e contattare il centro di assistenza autorizzato più vicino.
	La pompa è guasta o il filtro della pompa è ostruito.	Pulire il filtro della pompa. Se il problema persiste, contattare il centro di assistenza autorizzato più vicino.(*)
	C'è una quantità eccessiva di acqua nella lavatrice.	La lavatrice scaricherà automaticamente l'acqua. Una volta completato il procedimento di scarico, spegnere la lavatrice e scollegare la spina del cavo dell'alimentazio-ne. Chiudere il rubinetto e contattare il centro di assistenza autorizzato più vicino.

CODICE DI ERRORE	PROBABILE GUASTO	COME INTERVENIRE
	Il motore è guasto.	Spegnere la lavatrice, scollegare la spina del cavo dell'alimentazione. Chiudere il rubinetto e contattare il centro di assistenza autorizzato più vicino.

SEZIONE 10: SIMBOLI DI LAVAGGIO INTERNAZIONALI

Temperatura di lavaggio.	Non lavare (lavare a mano)	Stiratura a temperatura bassa.	Stiratura a temperatura media.

Stiratura a temperatura alta.

Non stirare.

Non lavare a secco.

Stendere sul filo.

Stendere senza strizzare.

Asciugare disteso.

Non candeggiare.

Candeggiare se necessario.

I simboli sopra riportati sono tutti simboli per il lavaggio a secco. Le lettere informano l'utente del tipo di solvente da utilizzare. I capi provvisti di questi simboli non andrebbero lavati nella macchina, salvo qualora l'etichetta indichi diversamente.

2 Jahre M-Garantie

2 ans M-garantie

2 anni M-garanzia

La MIGROS si assume per due anni, a partire dalla data d'acquisto, la garanzia per il funzionamento efficiente e l'assenza di difetti dell'oggetto in suo possesso.

La MIGROS può scegliere se eseguire la prestazione di garanzia attraverso la riparazione gratuita, la sostituzione del prodotto con uno di uguale valore o il rimborso del prezzo d'acquisto dello stesso. Ogni altra pretesa è esclusa.

Non sono compresi nella garanzia i guasti dovuti a normale usura, uso inadeguato o danni provocati dal proprietario o da terze persone, oppure derivanti da cause esterne. L'obbligo di garanzia è valido soltanto all'esplicita condizione, che si ricorra unicamente al servizio dopo vendita MIGROS o ai servizi autorizzati.

Per favore conservi il certificato di garanzia oppure il giustificativo d'acquisto (scontrino, fattura). Con la sua perdita si estingue ogni diritto di garanzia.

MIGROS

Service

Il nostro servizio clientale è a vostra disposizione allo 0800 562 935.

M-INFOLINE

0848 84 0848

www.migros.ch

Avete altre domande? L'M-Infoline rimane volentieri a vostra disposizione per ulteriori informazioni:

0848 84 0848 dal lunedì al venerdì dalle 08.00 alle 18.30 e il sabato dalle 08.30 alle 17.30

(8 cent./min. dalle 8.00 alle 17.00, 4 cent./min. dalle 17.00 alle 18.30 e sabato).

www.migros.ch/contatto

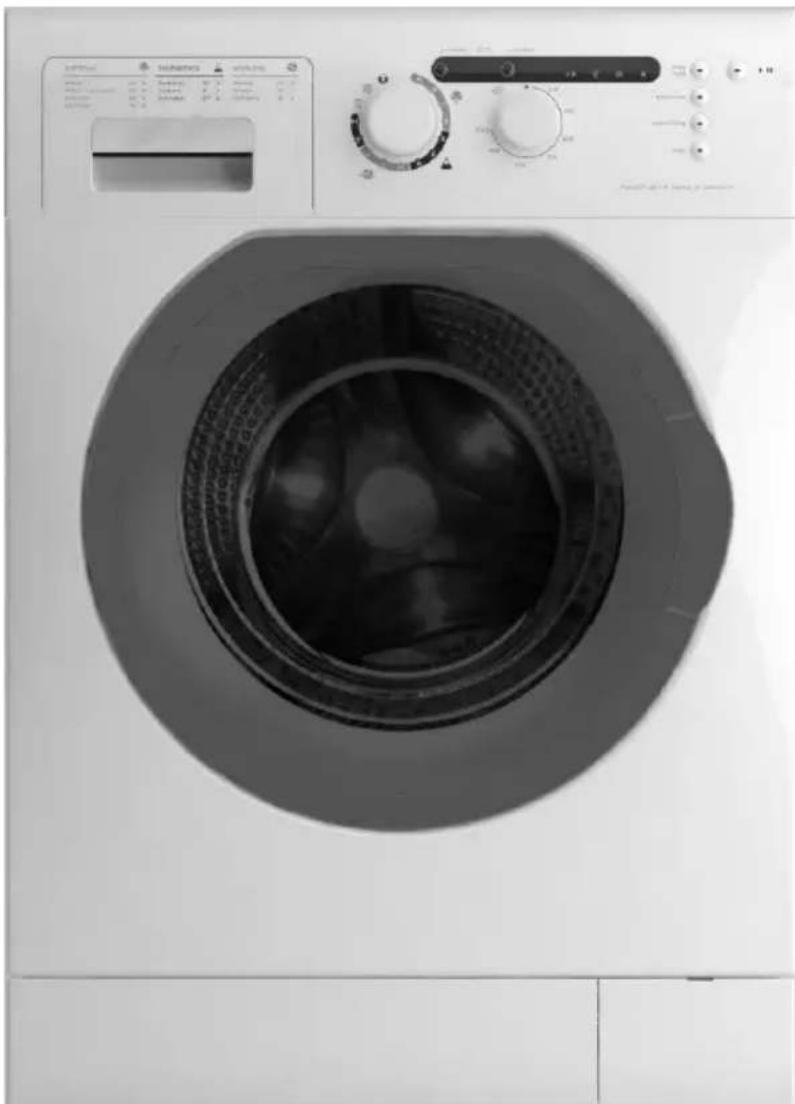

VE 7009 WA+AA

Machine à laver

Mode d'emploi

DFI

La MIGROS si assume per due anni, a partire dalla data d'acquisto, la garanzia per il funzionamento efficiente e l'assenza di difetti dell'oggetto in suo possesso.

La MIGROS può scegliere se eseguire la prestazione di garanzia attraverso la riparazione gratuita, la sostituzione del prodotto con uno di uguale valore o il rimborso del prezzo d'acquisto dello stesso. Ogni altra pretesa è esclusa.

Non sono compresi nella garanzia i guasti dovuti a normale usura, uso inadeguato o danni provocati dal proprietario o da terze persone, oppure derivanti da cause esterne. L'obbligo di garanzia è valido soltanto all'esplicita condizione, che si ricorra unicamente al servizio dopo vendita MIGROS o ai servizi autorizzati.

Per favore conservi il certificato di garanzia oppure il giustificativo d'acquisto (scontrino, fattura). Con la sua perdita si estingue ogni diritto di garanzia.

MIGROS

Service

Il nostro servizio clientale è a vostra disposizione allo 0800 562 935.

M-INFOLINE

0848 84 0848

www.migros.ch

Avete altre domande? L'M-Infoline rimane volentieri a vostra disposizione per ulteriori informazioni:

0848 84 0848 dal lunedì al venerdì dalle 08.00 alle 18.30 e il sabato dalle 08.30 alle 17.30

(8 cent./min. dalle 8.00 alle 17.00, 4 cent./min. dalle 17.00 alle 18.30 e sabato).

www.migros.ch/contatto
