Tipo di prodotto	Baule da tetto
Marca	Modula
Modello	Voyager 340
Volume	340 litri (stima)
Peso	18 kg (stima)
Materiale	ABS ad alta resistenza
Colore	Nero (standard)
Sistema di apertura	Apertura posteriore con portellone
Fissaggio al tetto	Fissaggio rapido a pomoli (4 pezzi inclusi)

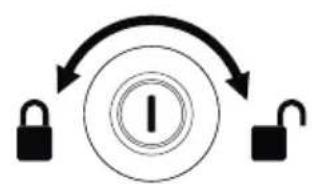

Chiusura	Chiave di serraggio inclusa
Compatibilità	Barre portatutto trasversali
Carico massimo	Secondo la capacità del veicolo (rispettare la legislazione)
Utilizzo consigliato	Trasporto di bagagli, sci (con kit opzionale)
Accessori inclusi	Cinghie di fissaggio (x2), scale in alluminio, tappi di chiusura (x28), maniglia interna, istruzioni
Opzioni disponibili	Borsa copri-baule, kit interno porta sci, kit di pulizia
Manutenzione e pulizia	Pulizia con acqua chiara, senza prodotti chimici abrasivi
Sicurezza	Controllare i fissaggi prima di ogni viaggio e periodicamente
Ricambi	Contattare Modula
Garanzia	2 anni (stima)
Norme	Conforme alle legislazioni stradali nazionali

Domande frequenti - Voyager 340 Modula

Come installare il baule da tetto Modula Voyager 340?

Posizionare il baule sulle barre portatutto, allineare la piastra di blocco nell'apposita sede, quindi serrare i pomoli di fissaggio rapido. Assicurarsi che il baule non interferisca con l'apertura del portellone. Consultare le istruzioni di montaggio per maggiori dettagli.

Qual è il carico massimo del baule?

Il carico massimo dipende dalla capacità del tetto del veicolo. Rispettare il limite indicato nel manuale del veicolo e la legislazione vigente. Il baule stesso può supportare fino a 75 kg (stima).

Posso lavare l'auto in autolavaggio con il baule installato?

No, è imperativo rimuovere il baule prima di entrare in un autolavaggio automatico per evitare danni.

Come pulire il baule da tetto?

Utilizzare acqua chiara e un panno morbido. Non utilizzare detergenti chimici abrasivi che potrebbero danneggiare la superficie.

Quali accessori sono forniti con il baule?

Il baule viene fornito con istruzioni di montaggio, 4 fissaggi rapidi, 28 tappi di chiusura, 1 chiave di serraggio, 2 cinghie di fissaggio del carico, scale in alluminio e una maniglia interna integrata. Opzioni come una borsa copri-baule o un kit sci sono disponibili su richiesta.

Il baule è compatibile con tutti i veicoli?

Il baule si adatta alla maggior parte delle barre portatutto trasversali. Verificare che il veicolo abbia barre compatibili e rispettare la capacità di carico massima del tetto.

Devo rimuovere il baule quando non lo uso?

Sì, per motivi di sicurezza e di risparmio di carburante, si consiglia di smontare il baule quando non è utilizzato.

Come fissare il carico all'interno del baule?

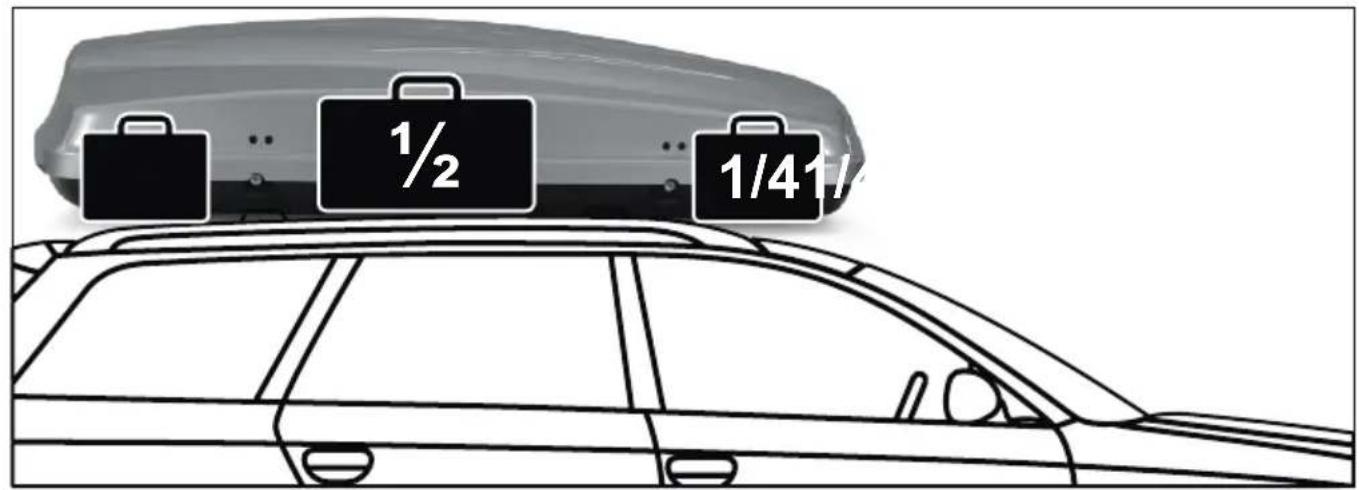

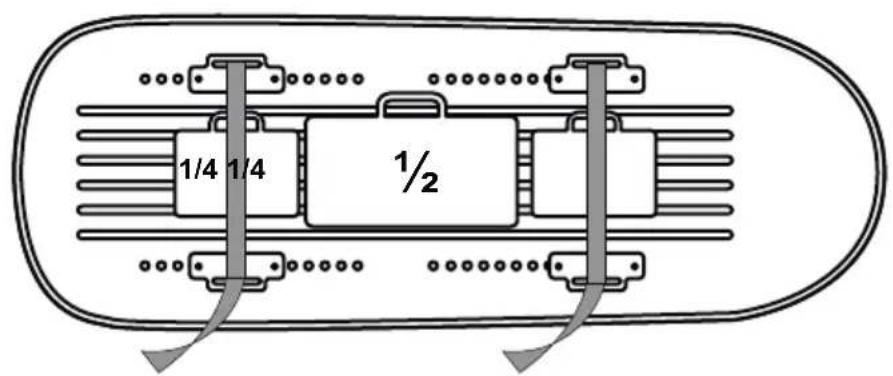

Utilizzare le cinghie di fissaggio fornite per mantenere i bagagli in posizione. Distribuire il peso uniformemente e assicurarsi che nulla sporga.

Cosa fare se un pezzo è difettoso?

Contattare il produttore Modula per ottenere i ricambi. Il produttore declina ogni responsabilità in caso di uso improprio.

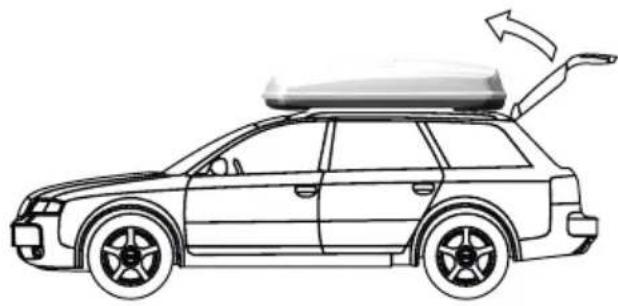

Posso aprire il portellone del veicolo con il baule installato?

Durante l'installazione, assicurarsi di posizionare il baule in modo da non ostacolare l'apertura del portellone. Se il baule è troppo vicino, potrebbe essere necessario arretrarlo o aprire parzialmente il portellone.

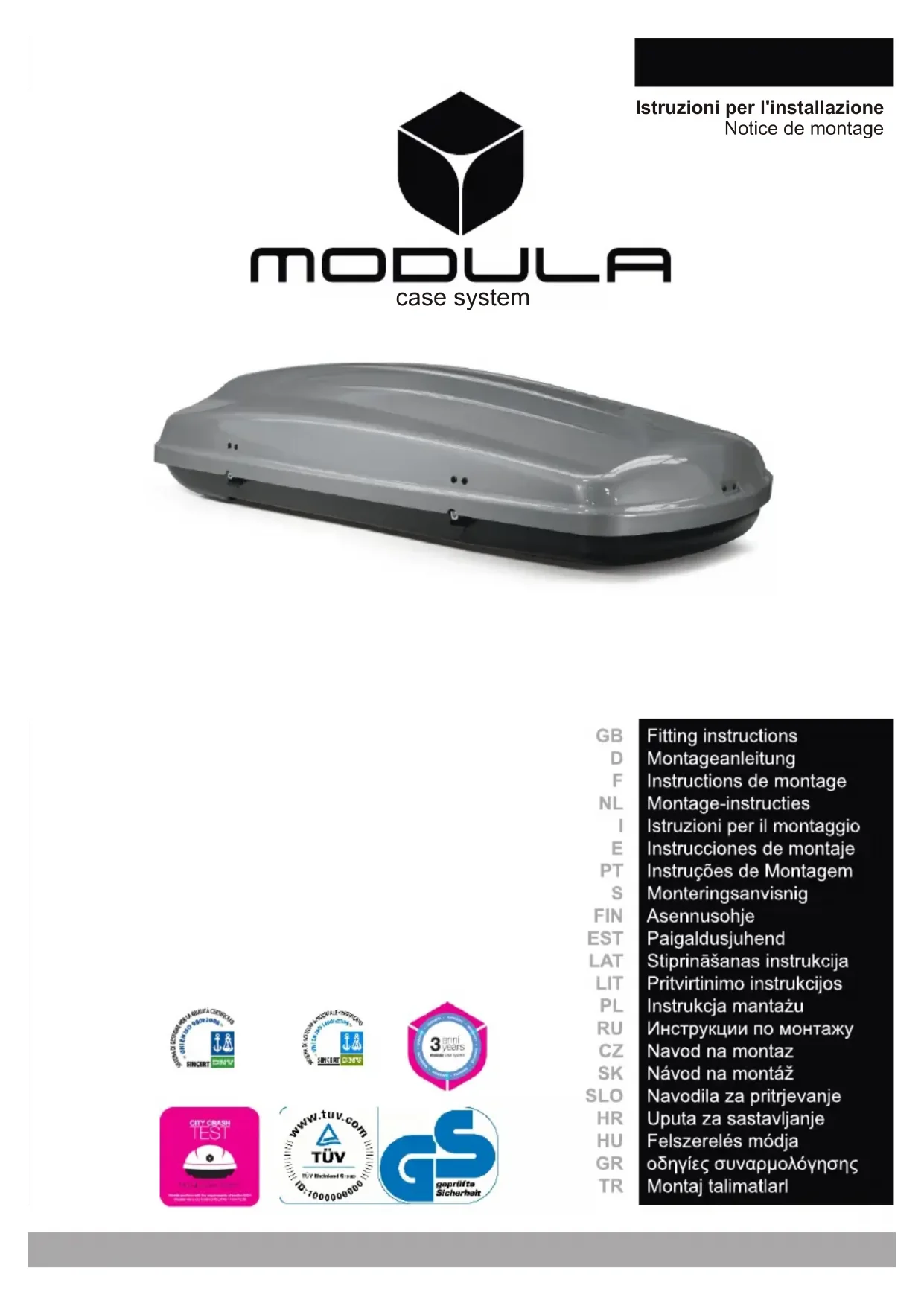

MANUALE UTENTE Voyager 340 Modula

Istruzioni per l'installazione

Notice de montage

MODULA

case system

Fitting instructions
Montageanleitung
Instructions de montage
Montage-instructies
Instruzioni per il montaggio
Instrucciones de montaje
Instruções de Montagem
Monteringsanvisnig
Asennusohje
Paigaldusjuhend
Stiprinăsanas instrukcija
Pritvirtinimo instrukcjjos
Instrukcja mantažu
Инструкции по мONTAXU
Navod na montaz
Navod na montáž
Navodila za pritrjevanje
Uputa za sastavljanje
Felszerelés modja
oðnyiες συναρολόγησς
Montaj talimatlari

Descrizione/Elenco Componenti

N°1 Baule
N°1 Libretto d'istruzioni
N°4 Gruppo attacco rapido
N°1 Chiave di bloccaggio
N°28 Tappi
N°2 Cinghie ferma carico
N°1 Scaletta per facilitare il carico dei bagagli
N°1 Maniglia integrata interna
N°1 Copertura del baule (in tessuto)
N°1 Kit porta sci interno
N°1 Kit materiale per la pulizia del baule

*Optional a richiesta

Leggere attendamente le istruzioni prima di utilizzato il prodotto da conservare per futuro reference.

Description / List des composants

• Si raccomanda di controllare il fissaggio di tutti i componenti prima di agli viaggio e poi ad intervalli regolari
  Controllare in particolare modo i pomelli attacco cavallotto
• Tali intervalli dipendono delle condizioni di viaggio.
  Piu gravose sono le condizioni (ad esempio strada sterrata ecc.) minore dev'essere l'intervallo di controllo
• Attenzione: il prodotto montato e soprattutto carico condizione il comportamento del veicolo (ad esempio in curva, durante le frenate, in caso di forte vento ecc.)
• Smontare il prodotto in caso di non utilizzato per ragioni di risparmio energetico e sicurezza

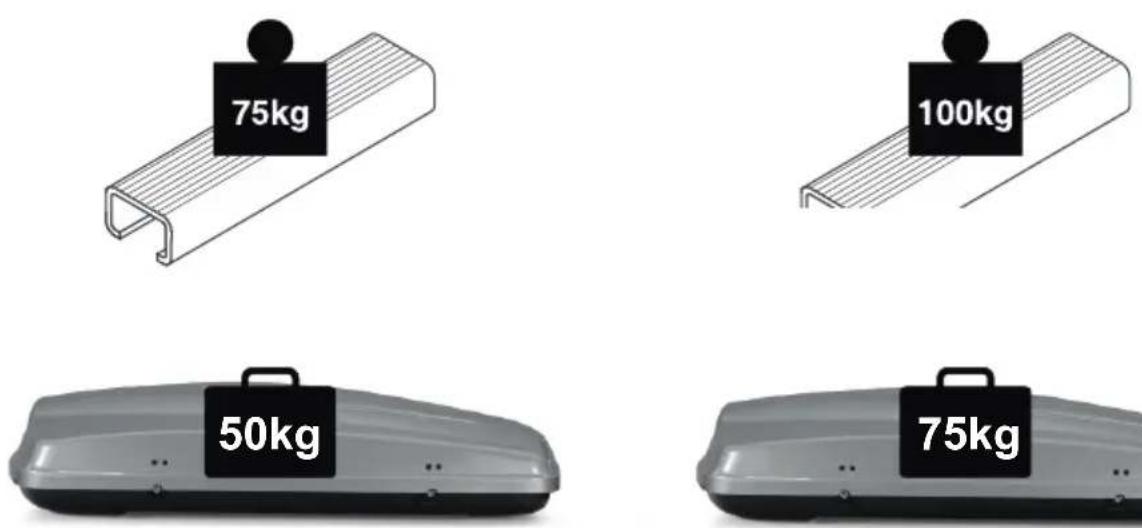

• Rispettare il carico massimo ammissibile sul fatto dichiarato dal produttore del veicolo (peso barre + peso baule + carico)

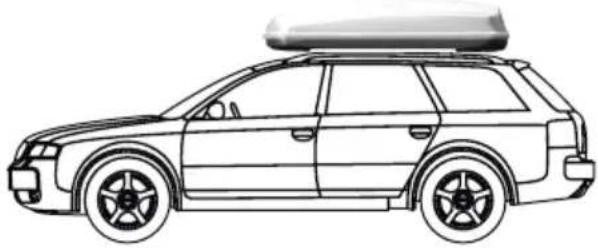

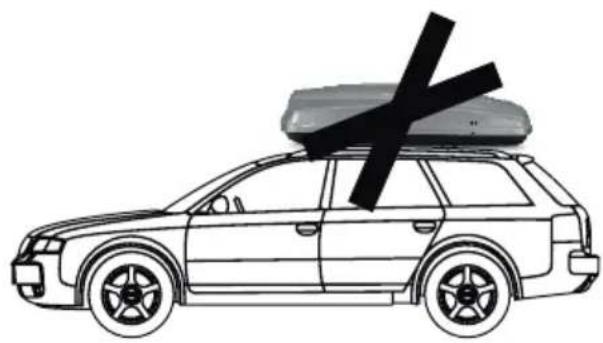

• Il prodotto non deve mai essere montato con angolo positivo nella direzione di marcia.

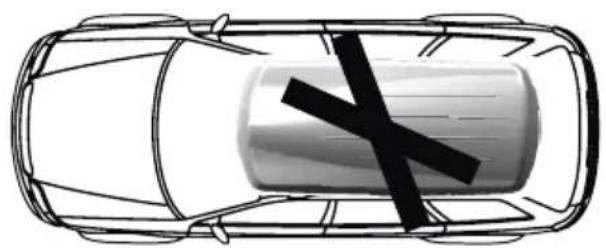

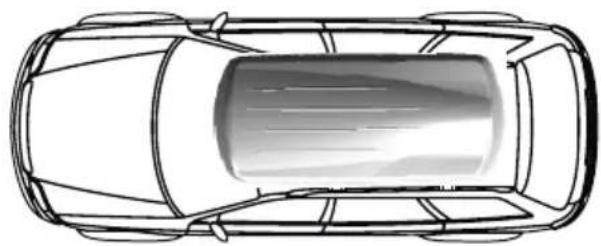

• Per ragioni di sicurezza montare il prodotto in modo che le operazioni di carico/scarico siano effettuate sul lato marciapiede.
• Istruzione per la pulizia (non utilizzato prodotti aggressivi)
• Per i ricambi contattare Modula
• Il produttore declina agli responsabilità nel caso di un utilizzo scorretto del prodotto
• Con baule montato rispetto legislazioni nazionali (es.STVZO Germania, codice della strada Italia etc)
• Smontare il baule nel caso di autolavaggio.

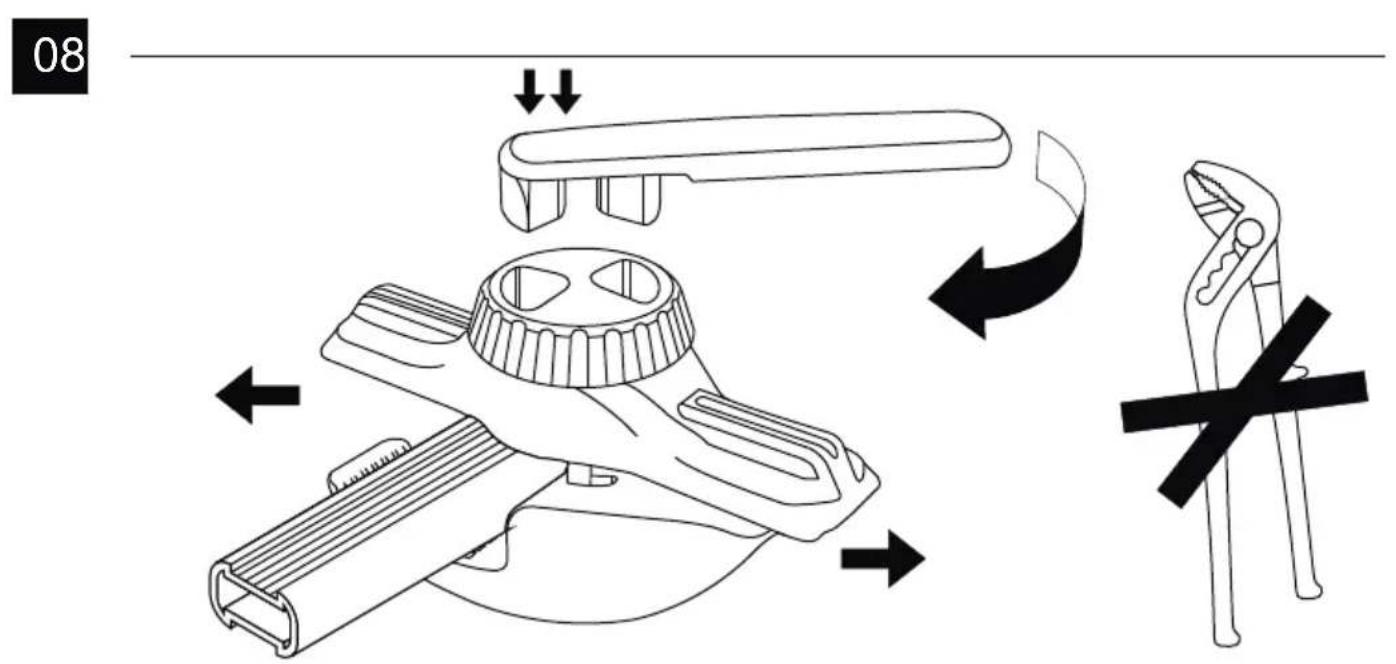

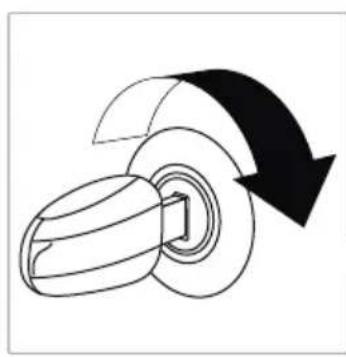

Serrare a fondo Coppia di serraggio 5Nm / Resserrez! Couple de serrage 5Nm

09

10

11

12

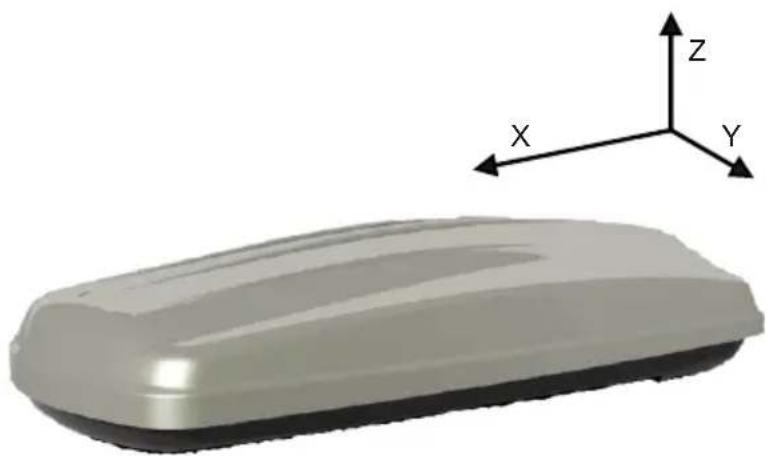

Nom Mqd. Nome Mod.		Poids Peso	X	Y	Z		Charge Maxi Carico max
Ciao New Voyager	340	11.2 Kg	1440 mm	800 mm	440 mm	340 Lt	75kg
Ciao New Voyager	430	11.9 Kg	1750 mm	800 mm	440 mm	430 Lt	75kg

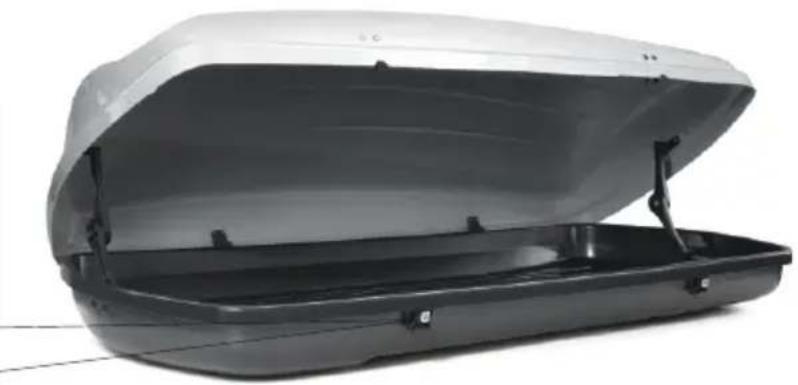

Aperture singola Ouverture latereale
