MANUALE UTENTE Zapbox EHD2 441622 METRONIC

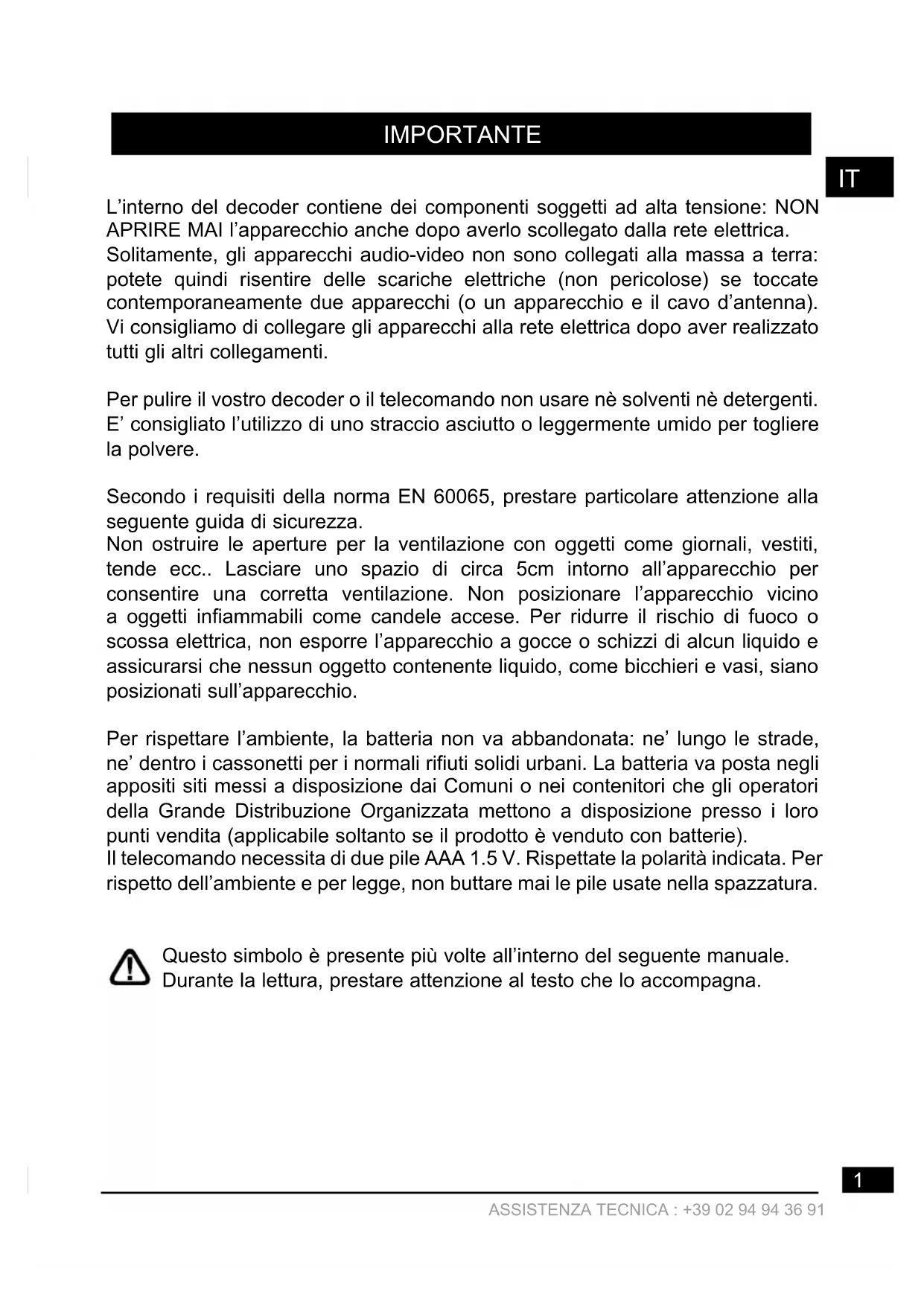

ASSISTENZA TECNICA : +39 02 94 94 36 91 IMPORTANTE L’interno del decoder contiene dei componenti soggetti ad alta tensione: NON APRIRE MAI l’apparecchio anche dopo averlo scollegato dalla rete elettrica. Solitamente, gli apparecchi audio-video non sono collegati alla massa a terra: potete quindi risentire delle scariche elettriche (non pericolose) se toccate contemporaneamente due apparecchi (o un apparecchio e il cavo d’antenna). Vi consigliamo di collegare gli apparecchi alla rete elettrica dopo aver realizzato tutti gli altri collegamenti. Per pulire il vostro decoder o il telecomando non usare nè solventi nè detergenti. E’ consigliato l’utilizzo di uno straccio asciutto o leggermente umido per togliere la polvere. Secondo i requisiti della norma EN 60065, prestare particolare attenzione alla seguente guida di sicurezza. Non ostruire le aperture per la ventilazione con oggetti come giornali, vestiti, tende ecc.. Lasciare uno spazio di circa 5cm intorno all’apparecchio per consentire una corretta ventilazione. Non posizionare l’apparecchio vicino a oggetti infiammabili come candele accese. Per ridurre il rischio di fuoco o scossa elettrica, non esporre l’apparecchio a gocce o schizzi di alcun liquido e assicurarsi che nessun oggetto contenente liquido, come bicchieri e vasi, siano posizionati sull’apparecchio. Per rispettare l’ambiente, la batteria non va abbandonata: ne’ lungo le strade, ne’ dentro i cassonetti per i normali rifiuti solidi urbani. La batteria va posta negli appositi siti messi a disposizione dai Comuni o nei contenitori che gli operatori della Grande Distribuzione Organizzata mettono a disposizione presso i loro punti vendita (applicabile soltanto se il prodotto è venduto con batterie). Il telecomando necessita di due pile AAA 1.5 V. Rispettate la polarità indicata. Per rispetto dell’ambiente e per legge, non buttare mai le pile usate nella spazzatura. Questo simbolo è presente più volte all’interno del seguente manuale. Durante la lettura, prestare attenzione al testo che lo accompagna.2

ASSISTENZA TECNICA : +39 02 94 94 36 91 La programmazione del decoder si fa usando i menu. Per facilitare la lettura del presente manuale, presenteremo l’accesso ai menu sotto questa forma: MENU / menu / sottomenu. Per esempio quando si legge:

• Andare nel MENU / Installazione / DVBT Scansione canali questo equivale a

• Premere sul tasto MENU del telecomando per accedere al menu principale.

• Premere sul tasto 6 del telecomando per selezionare il menu Installazione e premere il tasto OK del telecomando.

• Premere sul tasto 6 del telecomando per selezionare il sotto- menu DVBT Scansione canali.

• Premere sul tasto OK del telecomando per convalidare.

• Si ricordi che le parole scritte in grassetto in questo manuale corrispondono alle parole del menu visualizzabili sullo schermo del televisore. Alcune funzioni presenti nell’apparecchio, ma non descritte su questo manuale non sono garantite. Anche certe funzioni considerate come non essenziali sono state omesse volontariamente in questo documento Tasto SOS: Alcuni canali Digitali Terrestri potrebbero non vedersi più. Grazie al tasto SOS (tasto BLU del telecomando) potete recuperare facilmente i vostri canali. Premendo per 3 secondi il tasto SOS si avvierà automaticamente una nuova ricerca dei canali.3

ASSISTENZA TECNICA : +39 02 94 94 36 91 1 Installazione 04 2 Descrizione del telecomando 06 3 Descrizione del decoder 08 4 Utilizzo quotidiano 09 5 Personalizzare la lista dei canali 09 6 Controllo genitori 11 7 Reset del decoder 12 8 Regolazioni dello schermo 12 9 Radio 13 10 Risparmio energetico 13 11 Guida elettronica dei programmi (EPG) 14 12 Registrazioni su VCR/DVD-R di tipo standard 14 13 Ricerca dei canali 17 14 Telecomandi universali 17 15 Sottotitoli e teletext 17 16 Riproduzione / Registrazione digitale 18 17 Funzione TIME SHIFT 22 18 Funzione lettore multimediale 24 19 Accessori utili 23 20 n caso di problemi di utilizzo 23 21 In caso di problemi di ricezione 24

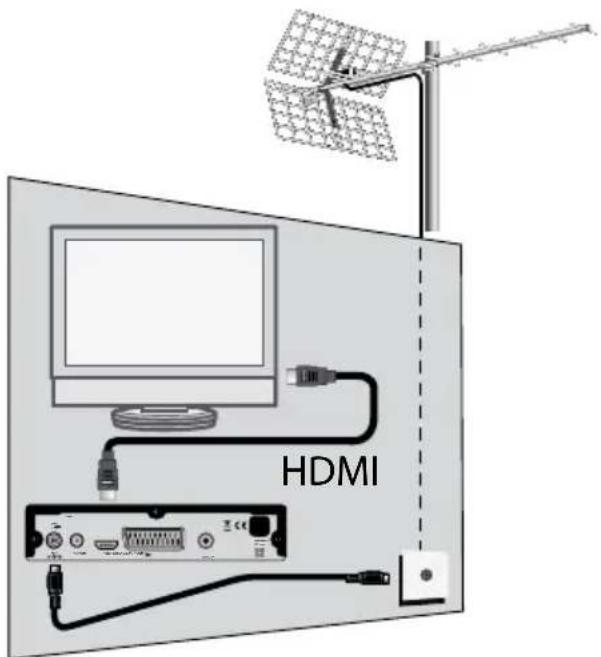

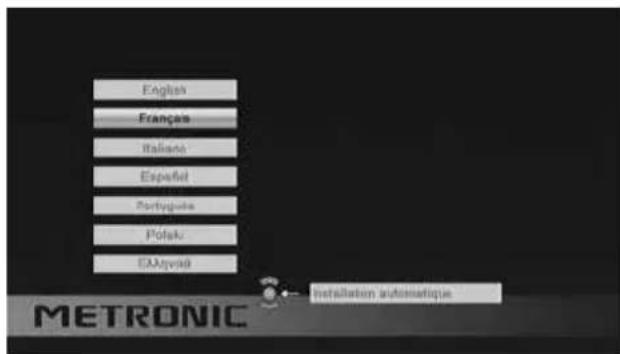

ASSISTENZA TECNICA : +39 02 94 94 36 91 A–Installazione semplificata Con il decoder non collegato alla rete, collegare il cavo d’antenna al connettore coassiale con l’indicazione ANT. (F pagina 8) del decoder. Collegare il televisore al decoder con cavo HDMI, dopodiché accendere il televisore e attivare la sorgente HDMI nella corrispondente porta in cui è collegato il decoder (per ulteriori informazioni consultare il manuale del TV). Se il vostro televisore non possiede un ingresso HDMI, potete collegare il decoder al TV tramite un cavo SCART. Collegare il cavo di alimentazione alla rete. Inserire le pile nel telecomando. Il led frontale diventa verde. Lo schermo del televisore presenta una schermata di selezione della lingua. In caso contrario, controllare le connessioni HDMI sul televisore (o quella SCART se collegata in modalità SCART). Scegliere la lingua tramite i tasti del telecomando 6 e premere il tasto OK del telecomando per convalidare la scelta della lingua. Si avvierà così la ricerca automatica dei canali. Dopo la ricerca, il decoder visualizzerà il primo canale presente nella lista canali TV. L’installazione di base è così completata. Per soddisfare il maggior numero di utenti, abbiamo impostato i parametri in modo che le trasmissioni in 4:3 siano distorte per riempire l’intero schermo 16:9 (16:9 impostazione dello zoom). Se volete vedere le trasmissioni in 4:3 con bande nere a sinistra e a destra dello schermo, è possibile modificare i parametri di visualizzazione nel sottomenu:

ASSISTENZA TECNICA : +39 02 94 94 36 91 B - Orientamento / puntamento dell’antenna da tetto Si possono distinguere due casi a seconda che si conosca o meno il numero di canale UHF sul quale si suppone di ricevere il canale digitale. Caso n°1 Siete al corrente del numero di un canale (compreso tra 21 e 69) che emette nella vostra zona.

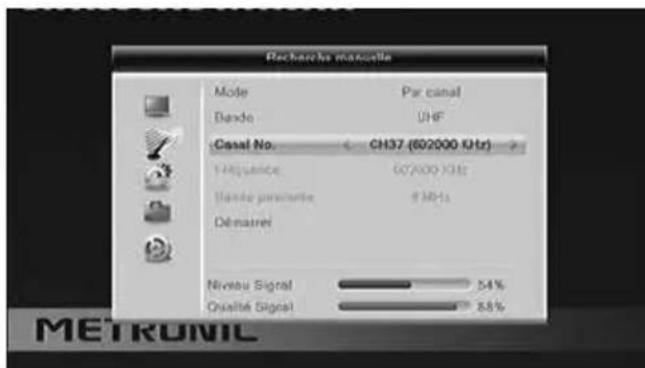

• Andare nel MENU / Installazione / DVBT Scansione canali.

• Posizionarsi sulla terza riga tramite le frecce 6 e selezionare con le frecce 34 il numero del canale.

• Attendere qualche secondo e guardare il livello di qualità di ricezione e il livello del segnale.

• Ruotare l’antenna per massimizzare il segnale. Quando ci si avvicina alla direzione del trasmettitore, il livello del segnale deve aumentare, e conseguentemente il livello della qualità. Una qualità del 65% è il minimo per un’immagine stabile. Se il livello di qualità non aumenta, allora il numero del canale che avete scelto non è corretto, o è troppo lontano dall’antenna.

• Una volta raggiunto il livello massimo di segnale e qualità, serrare i dadi di fissaggio dell’antenna.

• Eseguire una ricerca dal MENU/ Installazione / Scansione automatica MENU / Configurazione sistema / Sistema TV. Si può così impostare il formato dello schermo in 16: 9. Nota: Se il decoder è collegato al televisore con un cavo scart, è consigliabile modificare l’uscita video RGB per un immagine più adatta a questo tipo di cavo in MENU / Configurazione sistema / Sistema TV.6

ASSISTENZA TECNICA : +39 02 94 94 36 91 Caso n°2 Se non conoscete il numero del canale UHF o VHF suggeriamo il seguente metodo:

• Procurarsi un’antenna da tetto UHF con un buon guadagno (almeno 15dB) e collegarla direttamente all’ingresso ANT del decoder. Orientare la nuova antenna nella stessa direzione della vecchia e lanciare una ricerca automatica dei canali MENU/ Installazione / Scansione automatica.

• Se trovate dei canali che non avevate rilevato con la vecchia antenna, sostituitela con la nuova.

• Se non trovate canali: girare la nuova antenna di 1/8 di giro e lanciare una nuova ricerca automatica. Se ancora non si ricevono canali, continuare a girare la nuova antenna di 1/8 di giro e lanciare una ricerca automatica, ogni volta, finché non si riceveranno dei canali.

• Guardare allora uno dei canali trovati, quindi premere 2 volte il tasto INFO del telecomando per visualizzare l’indicatore di qualità del segnale in basso. Girare l’antenna per massimizzare il segnale. Una volta raggiunto il segnale massimo, fissare definitivamente la nuova antenna. Lanciare di nuovo una ricerca automatica.

Tastiera numerica. In uso normale vi permette di digitare il numero del canale che si vuole vedere. Nel menu vi permette di inserire valori numerici.

Tasto MENU: per accedere al menu principale.

Tasti 34 . In uso normale, permettono di regolare il volume. Nei menu permetto- no di modificare diversi parametri.

Tasti 6. In uso normale, permettono di cambiare canale. Nei menu permettono di passare da una riga all’altra.

Permette di tornare all’ultimo canale visualizzato.

Tasto EPG (guida elettronica ai programmi), informazioni disponibili solamente se trasmesse dal canale.

Tasto LANG: per selezionare il canale audio in uscita (centrale, destro o sinistro) e la lingua audio.

Tasto TV/RAD: per commutare sul modo radio o, al contrario, tornare al modo TV.

Tasto EXIT: per uscire dai menu.

Tasto OK per convalidare le scelte nei menu. Fuori dai menu: permette di visualizdi zare l’elenco dei canali.

Tasti Page 6. Negli elenchi lunghi permette di saltare da una pagina all’altra.

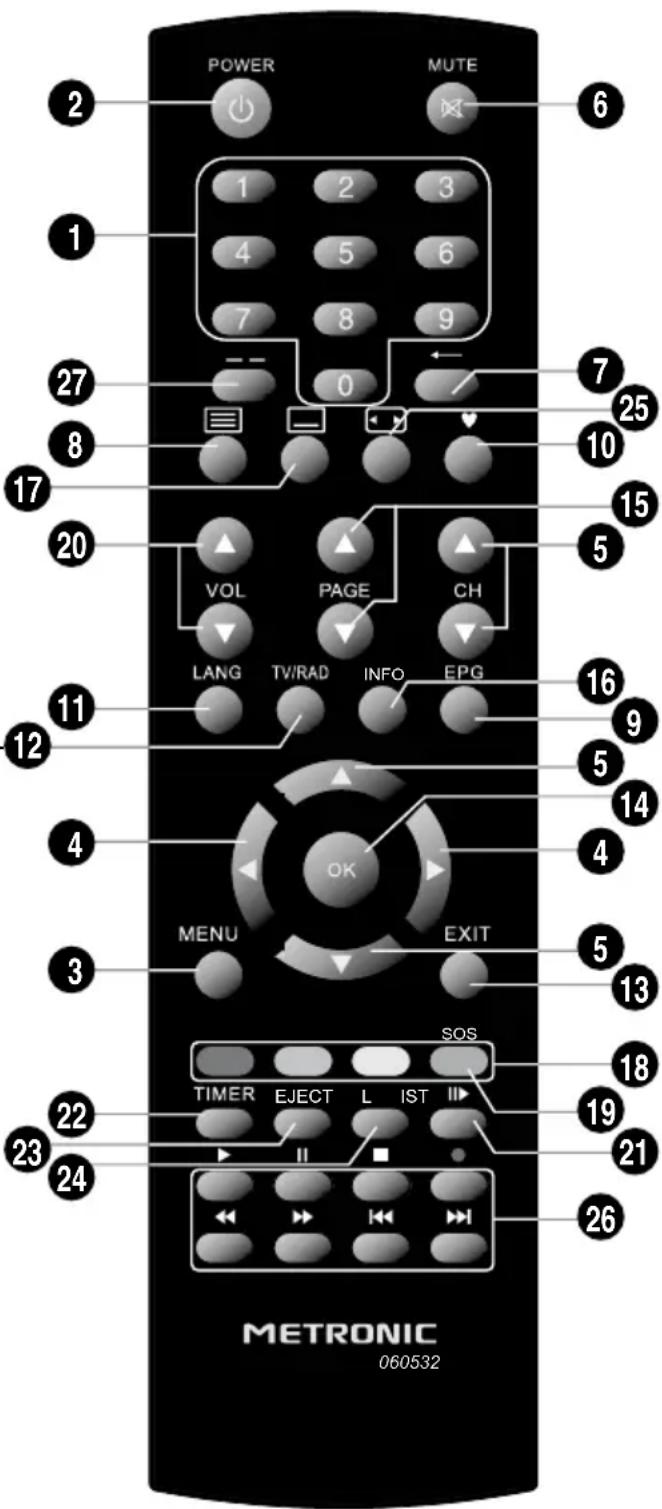

2 - Descrizione del telecomando7

Tasto INFO: per visualizzare le carat- teristiche tecniche e la qualità del segnale del canale. Premendo una seconda volta compariranno le carat- teristiche tecniche ed il livello del segnale del canale

Tasto . Per attivare o disattivare i sottotitoli (DVB) e selezionare la lingua.

Tasti colorati. Permettono di effettuare alcune modifiche all’interno del menu.

Tasto (SOS). Premendolo per 3 secondi si cancellerà l’attuale lista canali e il decoder effettuerà una nuova scansione automatica.

Tasti VOL6. Permettono di regola- re il volume.

Tasto . Permette di rallentare la lettura del video in corso.

Tasto TIMER. Permette di program- mare le registrazioni.

Tasto EJECT. Per disconnettere il supporto USB in tutta sicurezza.

Tasto LIST. Permette di accedere direttamente alla play list (Gestione PVR)

Tasto . Per accesso rapido alle impostazioni di visualizzazione dello schermo.

Tasti dedicati alla registrazione: PLAY . Permette di avviare l’evento registrato o riprendere dopo una pausa. PAUSE . Permette di mettere in pausa durante la riproduzione di un evento. Per fare una pausa durante una trasmissione televisi- va e riprenderla più tardi utilizzare la funzione TIME SHIFT STOP . Permette di fermare la registrazione in corso. REC . Permette di registrare il programma in corso. FRW . Permette di riavvolgere il video: premendolo più volte aumenta la velocità di riavvolgi- mento. FFW . Permette un avanzamento rapido del video: premendolo più volte aumenta la velocità di avanzamento. 9 : File precedente. / : :File successivo.

Tasto non utilizzato su questo modello.8

Descrizione del decoder

Ricevitore del telecomando.

Display: mostra il numero del canale quando il decoder è acceso.

Led di stato : Rosso: stand-by, blu: ON.

: stesse funzioni del telecomando.

Uscita TV/VCR. Per collegare l’antenna alla TV.

SCART TV. Per collegare il decoder alla TV.

Alimentazione elettrica9

ASSISTENZA TECNICA : +39 02 94 94 36 91In uso normale, utilizzare i seguenti tasti del telecomando:

• Tasti VOL e VOL6 per regolare il volume.

• Tasti CH e CH6per cambiare canale.

• Tasto per disattivare/attivare il suono.

• Tasti numerici per cambiare il canale.

• Tasto EPG per accedere alla guida dei programmi

• Tasto = per registrare una trasmissione in corso

• Tasto TIMER per programmare una registrazione

• Tasto per avviare la riproduzione di un programma dall’elenco dei pro- grammi già registrati.
• Tasto : per fermare una registrazione o un video

• Tasto PAUSE per mettere in pausa una registrazione o una trasmissione.

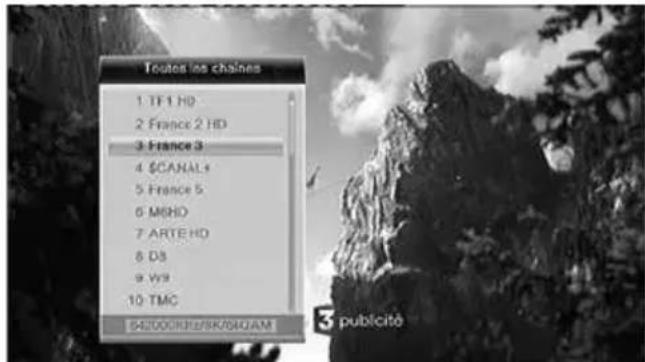

• Tasto OK per accedere all’elenco dei canali.

4 - Utilizzo quotidiano

Ci sono due possibilità per personalizzare la lista canali. La prima consiste nel creare una lista canali “favoriti”. La seconda, nel cancellare o spostare dei canali esistenti A - Canali favoriti Selezionare i canali Andare nel MENU / Modifica canale / Canale TV Lista.• Premere per attivare la selezione dei canali preferiti. Selezionare il canale che si desidera aggiungere alla lista e premere OK. Un simbolo compare di fianco al canale. È possibile aggiungere più canali alla lista

Premere EXIT 2 volte per uscire dalla selezione. Premere OK per salvare la selezione. Premere EXIT più volte per uscire dai menu.

5 - Personalizzare la lista dei canali10

ASSISTENZA TECNICA : +39 02 94 94 36 91 Visualizza preferiti

• Premere per visualizzare la lista dei canali preferiti.
• Scegliere il canale con le frecce 6e fare clic su OK. Premere per tornare alla lista dei preferiti. B - Modificare l’elenco dei canali Eliminare canali

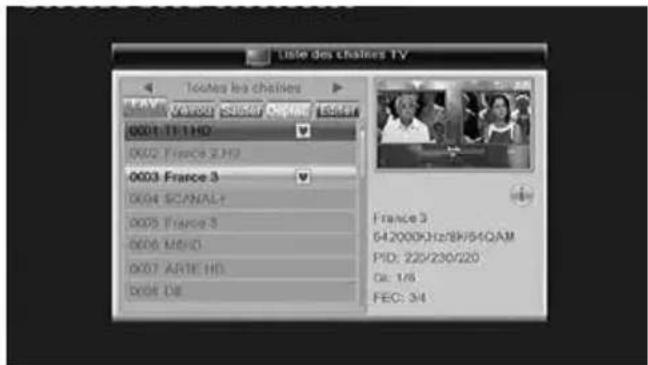

• Andare nel MENU / Modifica canale / Canale TV Lista.

• Premere 2 volte il tasto BLU per attivare la selezione del canale da modificare.

• Tramite i tasti 6, selezionare il canale da eliminare.

• Premere il tasto OK, appare un segno di spunta dopo il nome del canale.
• In questo modo è possibile selezionare altri canali .
• Premere EXIT 2 volte per uscire dalla selezione.
• Premere OK per salvare la selezione.
• Premere EXIT più volte per uscire da tutti i menu. Spostare i canali

• Andare nel MENU / Modifica canale / Canale TV Lista.
• Premere il tasto GIALLO per abilitare lo spostamento del canale.
• Tramite i tasti 6 del telecomando selezionare il canale da spostare.

• Premere il tasto OK del telecomando: un simbolo appare dopo il nome del canale.

• Usare i tasti 6 del telecomando per spostare il canale nella posizione desiderata.

• Premere OK per confermare la nuova posizione.

• Premere EXIT 2 volte per uscire dalla selezione.
• Premere OK per salvare la selezione.
• Premere EXIT più volte per uscire dai menu. Nota: se le impostazioni sono quelle predefinite, lo spostamento di un canale non cambia il suo numero logico. Per modificare il numero del canale con la sua posizione, è necessario impostare su MENU / Installazione / LCN, riga LCN su Spento con i tasti 34

ASSISTENZA TECNICA : +39 02 94 94 36 91 Il decoder ZAPBOX EH-D2 viene consegnato con una password pre-impostata (0000). Questa permette di bloccare i canali di cui volete impedire l’accesso o per proteggere la configurazione del decoder. Modificare la password

• Andare in MENU / Configurazione sistema / Blocco genitori.
• Inserire la password (0000 di fabbrica).
• Posizionarsi sulla riga Nuova password tramite i tasti 6 ed immettere la nuova password a 4 cifre.

• Posizionarsi sulla riga Confermare password tramite i tasti 6 ed immettere nuovamente la nuova password.

• Premere OK e digitate EXIT ripetutamente per uscire tutti i menu. Blocco relativo all’età Il decoder può essere impostato in modo da riprodurre trasmissioni solo per una certa fascia di età. Per esempio si può limitare la visione a persone di età inferiore agli 11 anni. Se l’emittente informa che la trasmissione in corso è rivolta ad un pubblico non inferiore a 12 anni, il decoder blocca automaticamente la riproduzione chiedendo la password (che si suppone sia in possesso solo dei genitori). Per operare questo blocco occorre seguire la seguente procedura:

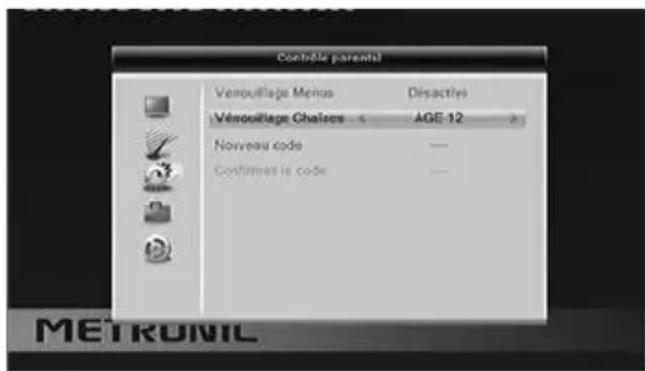

Andare nel MENU / Configurazione sistema / Blocco genitori

Inserire la password (0000 se non hai cambiato la password nel passaggio precedente).

Selezionare sulla riga Menu blocca le impostazioni di blocco ad ogni accesso al menu.

Selezionare le impostazioni dell’età con le frecce

Premere 3 volte il tasto EXIT per uscire dal menu.

6 - Controllo genitori12

ASSISTENZA TECNICA : +39 02 94 94 36 91La sezione MENU / Configurazione sistema / Sistema TV permette di scegliere diverse opzioni video:• La riga Uscita video consente di scegliere tra RGB e CVBS, modalità classica. Se il decoder è collegato con un cavo HDMI al televisore, lasciare la modalità di uscita CVBS per un’immagine ad alta definizione. Se si utilizza un Il reset di fabbrica può essere utile se avete modificato le impostazioni del deco der e alcune funzioni non rispondono più correttamente. Resettando il decoder, tornerete ad una configurazione di fabbrica (quella del prodotto nuovo).Tutte le personalizzazioni (canali favoriti, radio, etc…) verranno perse e dovrete eseguire una nuova installazione.

• Andare in MENU / Strumento / Impostazioni di fabbrica.
• Premere il tasto OK. • Premere i tasti 34 posizionarsi su OK e premere OK.Nota: Se è stato impostato il blocco genitori e il blocco dei canali: verrà richiesta la password per accedere al menu Blocco genitori. Il decoder ZAPBOX EH-D2 viene consegnato con una password pre-impostata (0000). Questa permette di bloccare i canali di cui volete impedire l’accesso o per proteggere la configurazione del decoder. Blocco canali

Premere il tasto ROSSO per attivare la selezione del canale da modificare.

, selezionare il canale da bloccare.

Premere il tasto OK.

Inserire la password (0000 di fabbrica), un lucchetto appare vicino al nome del canale.

Premere EXIT 2 volte per uscire dalla selezione

Premere OK per salvare la selezione

• Premere EXIT più volte per uscire da tutti i menu.

7 - Reset del decoder

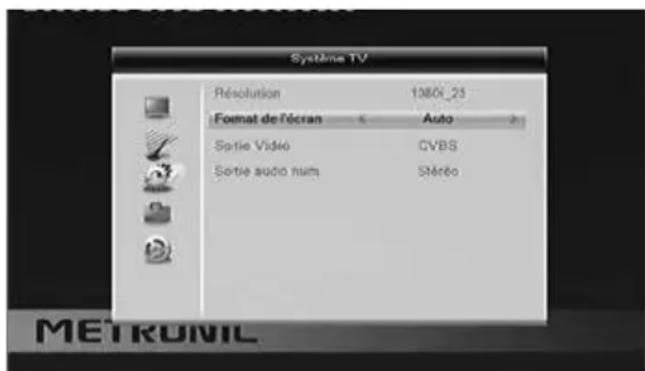

8 - Regolazioni dello schermo13

ASSISTENZA TECNICA : +39 02 94 94 36 91Oltre ai canali TV, il digitale terrestre permette di ricevere le radio digitali.Premendo il tasto TV/R entrerete nella modalità radio. Premendo OK, comparirà la lista dei canali radio in memoria. Potete personalizzare la lista canali radio esattamente come quella TV (vedasicapitolo 5 a pag. 9).Per tornare alla modalità TV premere nuovamente il tasto TV/R .

Per limitare il consumo energetico inutile, e in conformità con la regolamentazio-ne europea relativa agli apparecchi che consumano elettricità, sono state prese delle misure per evitare di lasciare funzionare l’apparecchio inutilmente.Nel caso eccezionale in cui si sta guardando la TV per oltre 3 ore senza utilizzare il telecomando, comparirà un messaggio di standby imminente. Basta premere un tasto VOL6, per esempio, per cancellare il messaggio e continuare la visione. Se per qualsiasi motivo, si desidera disabilitare questa funzione,

• Andare su MENU / Configurazione sistema / Altro / Auto Standby
• Selezionare Spento con frecce

• Premere EXIT 3 volte per uscire dai menu.

10 - Risparmio energetico

cavo scart, scegliete la modalità RGB come in risoluzione standard, per avere un’ immagine più accurata sulla maggior parte degli apparecchi televisivi.• La riga Modo aspetto consente di gestire schermi 4:3 e 16:9: - 4:3 LB (Letter Box). Per una TV standard 4:3. Le immagini 16:9 sarà visualizzata completamente, con bande nere sopra e sotto. - 4:3 PS (Panscan). Per una TV 4:3. Le immagini 16:9 verranno visualizzate sulla superficie dello schermo e le estremità destra e sinistra saranno tagliate. - 16:9. Per un TV 16:9 collegato con un cavo HDMI al decoder. 4:3 immagini vengono visualizzate senza distorsioni, con barre nere a sinistra e a destra. - ZOOM. Per uno schermo 16:9 pieno. Immagini in formato 4:3 sono stirate orizzontalmente per riempire l’intero schermo. Abbiamo scelto questa modalità per default, perché soddisfa la maggior parte dei TV.14

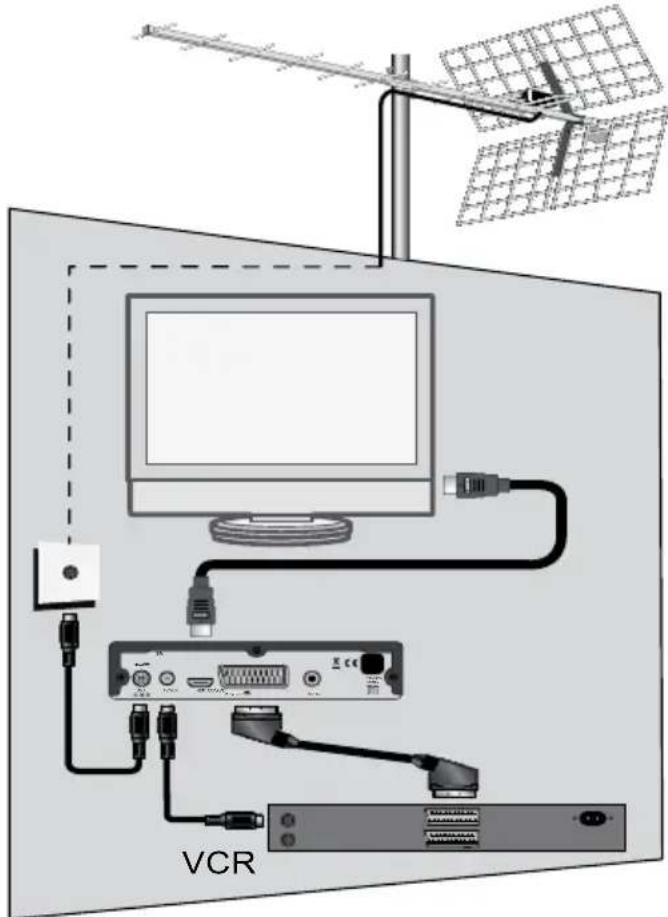

ASSISTENZA TECNICA : +39 02 94 94 36 91 Collegare il vostro videoregistratore all’uscita scart VCR del decoder. Per registrare un canale, bisogna visualizzarlo sullo schermo. Lanciare allora la registrazione sul canale AV del videoregistratore (0, AV, EXT…). In caso di necessità, riportarsi al manuale d’uso del VCR. Per guardare una videocassetta, mettere il decoder in stand-by, quindi lanciare la lettura. Il videoregistratore prenderà automaticamente la precedenza sul decoder. Se così non fosse, premere sul tasto TV/VCR del telecomando del videoregistratore. Nota: lo stesso vale per i DVD-R IMPORTANTE: in questa modalità non si puo’ guardare un canale digitale e registrare un altro canale digitale contemporaneamente. La funzione doppio tuner, che permette di guardare un canale e registrarne un altro contemporaneamente, è disponibile solamente tramite la porta USB.

12 - Registrazioni su VCR/DVD-R di tipo standard

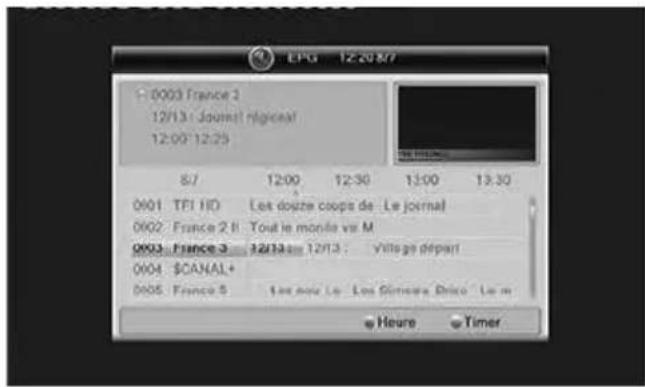

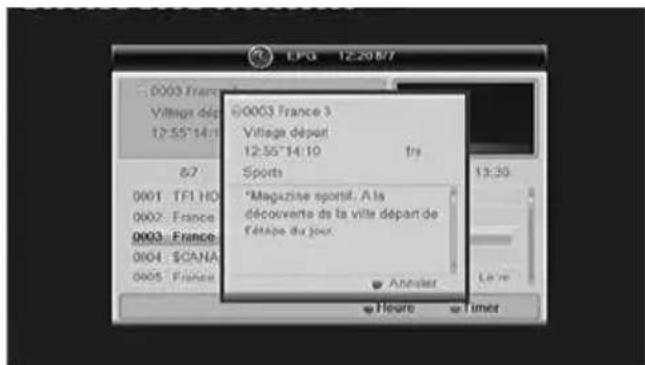

La guida del programma consente di visualizzare programmi televisivi per le prossime ore o giorni (a seconda dei canali che trasmettono queste informazioni). Con le frecce 634è possibile selezionare un programma e premere OK per visualizzarne i dettagli (se emessi dall’operatore). La finestra rimane vuota se le informazioni non vengono diffuse. È possibile programmare la registrazione di un programma evidenziandolo, quindi premendo il tasto VERDE (n. 18 pagina 7). Ricordarsi di collegare un hard disk sulla porta USB prima di avviare qualsiasi registrazione. Nota: le informazioni contenute nella guida del programma sono distribuite dagli operatori. A volte le informazioni relative ai tempi di inizio e di fine dei programmi sono inesatte o imprecise. Per la programmazione di una registrazione si consiglia di impostare la durata con un margine di tempo necessario. E’ necessario modificare il programma nel MENU / Configurazione sistema / Impostazione timer.

11 - Guida elettronica dei programmi (EPG)15

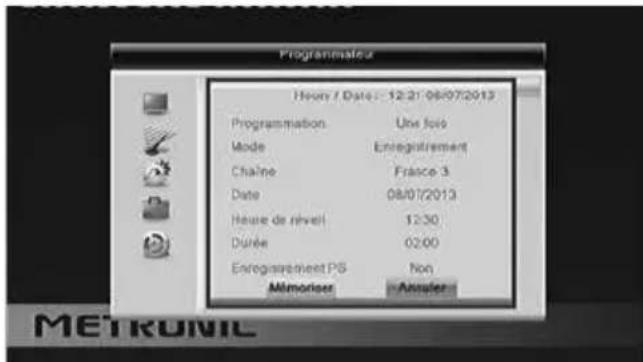

ASSISTENZA TECNICA : +39 02 94 94 36 91 Programmazione delle registrazioni (Timer): Il decoder possiede un timer interno che permette di programmare fino a 8 registrazioni in successione, ma non si possono programmare più eventi completamente o parzialmente sovrapposti. Esempio: si possono registrare due eventi successivi nello stesso giorno non sovrapposti. Caso 1: evento 1 - >12:00 -12:30; evento 2 ->12:30 -13:06; Caso 2: evento 1 - >12:00 -12:30; evento 2 - >13:10 -13:53; Non si possono registrare due eventi nello stesso giorno sovrapposti parzial-mente o completamente: Caso 1: sovrapposizione parziale. evento 1 ->12:00 -12:30; evento 2 ->12:20 -13:06; Caso 2: sovrapposizione completa. evento 1 ->12:07 -12:28; evento 2 ->12:07 -12:28; Per programmare una registrazione su un canale, posizionarsi sul canale che si vuole registrare.

per spostarsi tra le varie righe ed i tasti 34 per modificarne i valori (o la tastiera numerica ed il tasto OK per modificare le cifre).

Sulla riga Modalità timer selezionare Una Volta per effettuare una singola registrazione oppure Giornaliero, Settimanalmente o Mensile per un timer ripetitivo. Selezionare OFF per disattivare il timer.

Alla riga Servizio Timer selezionare Servizio TV per registrare un canale tv o Servizio Radio per registrare un canale radio.

Sulla riga Canale di Accensione selezionare il canale da registrare.

Sulla righe Data e Mese immettere il giorno ed il mese della registrazione.

Sulla riga Ora immettere l’orario di inizio della registrazione e premere OK per confermare.

Sulla riga Durata registrazione immettere la durata della registrazione e premere OK per confermare.

Premere EXIT e selezionare Sì alla richiesta di conferma poi premere il tasto OK.

Premere EXIT 3 volte per uscire dal menu. ATTENZIONE: è necessario programmare la registrazione anche sul vostro videoregistratore o DVD-R. NOTA: è possibile programmare una registrazione tramite EPG premendo il tasto VERDE del telecomando sulla trasmissione che si vuole registrare.17

ASSISTENZA TECNICA : +39 02 94 94 36 91 Quest’ operazione è da eseguire non appena si perde un canale oppure quando nuovi canali sono disponibili.

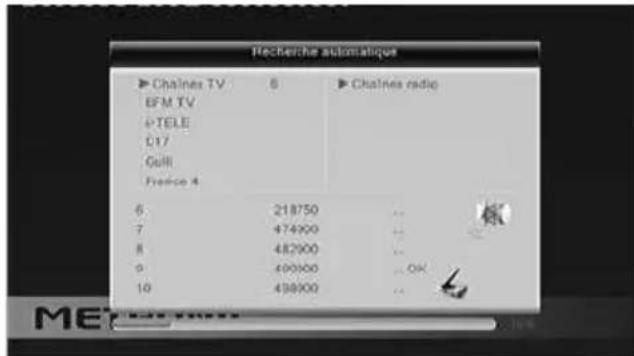

• Andare su MENU / Installazione / Scansione automatica

• Posizionarsi sulla riga Ricerca e premere il tasto OK del telecomando . Il telecomando universale deve essere programmato con un codice (di solito 3 o 4 cifre) per l’utilizzo con un determinato dispositivo. Il vostro decoder è di nuova concezione e ci potrebbero essere alcuni telecomandi universali non compatibili (anche se il produttore fornisce i codici METRONIC). Se utilizzate un telecomando universale METRONIC ci sono due modalità di ap- prendimento: - Se il riferimento del decoder è chiaramente indicato è sufciente inserire il co- dice visualizzato. - Se il riferimento non è indicato è necessario utilizzare il codice di un altro deco- der METRONIC compatibile.

13 - Ricerca dei canali

14 - Telecomandi universali

Tasto SOS: Quando la televisione analogica si spegnerà nella vostra regione, alcuni canali Digitali Terrestri cambieranno frequenza: di conseguenza alcuni canali potrebbero non vedersi più. Grazie al tasto SOS (tasto BLU del telecomando) potete recuperare facilmente tutti i vostri canali. Premendo per 3 secondi il tasto SOS si avvierà automaticamente una nuova ricerca dei canali. Alcuni canali trasmettono il televideo (RAI 1, per esempio). Per accedere, premere il tasto del telecomando. Alcuni canali, a volte, trasmettono i sottotitoli DVB. Per accedere a questi sotto- titoli:

• Premere per visualizzare i sottotitoli premere il tasto del telecomando.

• Premere 6 per selezionare la lingua dei sottotitoli.

• Premere OK del telecomando per confermare.

15 - Sottotitoli e teletext18

ASSISTENZA TECNICA : +39 02 94 94 36 91 È importante leggere i paragrafi seguenti, in quanto vi troverete le informazioni necessarie per utilizzare correttamente la porta USB. Dopo avere collegato l’hard disk o una chiave USB alla porta USB del decoder, si può eseguire la registrazione della trasmissione desiderata premendo il tasto REC (=) del telecomando. Se si preme una seconda volta appare una finestra di dialogo all’interno della quale si può regolare la durata della registrazione. Per fermare la registrazione si prema il tasto STOP ( ) del telecomando. Nota: Quando si collega un dispositivo alla porta USB, occorre attendere che appaia e scompaia sul TV il logo di una chiavetta. Scomparso il logo della chiavetta la periferica di archiviazione è pronta ad acquisire dati. Con i dischi di grandi dimensioni è normale dover attendere più tempo perchè il dispositivo sia pronto per l’utilizzo. Le registrazioni effettuate possono essere riprodotte andando in MENU/Media+/ Gestione PVR o premendo il tasto LIST del telecomando. Inoltre, dal MENU/Media+/Media player si può accedere alla visualizzazione delle immagini, all’ascolto di file musicali (MP3) che sono presenti nel dispositivo USB collegato al decoder. Media Accettati La porta USB sul frontale del decoder è concepita per il collegamento di un HD esterno. Esso deve essere formattato con il sistema FAT32. Se un HD non è riconosciuto (messaggio d’errore USB/SD assente), usare il proprio computer per verificare il formato. Se il vostro HD esterno è formattato NTFS, il che è frequente, dovete creare una partizione FAT32 dedicata al decoder Zapbox EH-D2. Il decoder Zapbox EH-D2 è concepito per funzionare con degli HD ad alimentazione autonoma (cioè con proprio trasformatore). Visto il grande numero di HD disponibili non possiamo garantire un corretto funzionamento con TUTTI i tipi di HD. Una velocità minima di rotazione di 5400 rpm è necessaria. Benché non garantito, il funzionamento con HD non alimentati, chiavette USB,

16 - Lettore / Registratore digitale19

ASSISTENZA TECNICA : +39 02 94 94 36 91 lettori MP3 / MP4, macchine fotografiche è possibile. Ancora una volta con condizione obbligatoria la formattazione FAT32. Metronic declina ogni tipo di responsabilità in caso di perdita di dati sul media dovuta all’utilizzo con il decoder Zapbox EH-D2. Vi consigliamo di usare un HD ad uso esclusivo del decoder. A - Registrazione semplice Per registrare una trasmissione digitale terrestre seguire questa procedura:

• Accendere il decoder usando il tasto ON/OFF del telecomando.

• Inserire il supporto di memorizzazione.

• Attendere qualche istante che compaia/scompaia dallo schermo l’icona di attivazione del supporto.

• Selezionare la trasmissione da registrare usando i tasti 6 del telecomando, digitando il numero del canale o selezionandolo dalla lista canali.

• Premere sul tasto REC (=) del telecomando, per avviare la registrazione. La registrazione in corso sarà salvata sul supporto collegato alla porta USB del decoder.

• Un messaggio informerà la durata della registrazione: di default è di due ore. Se tale intervallo di tempo non soddisfa le esigenze dell’utente, si può premere nuovamente il tasto REC (=): apparirà una finestra dove si può scegliere la durata di registrazione desiderata.

• Regolare i parametri di durata della registrazione.

• Premere sul tasto OK o su EXIT del telecomando per uscire. La registrazione può essere bloccata in ogni momento premendo il tasto STOP

) del telecomando. Quindi confermare l’arresto premendo OK su Stop registrazioni. B - Registrazione doppia Il decoder EH-D2 permette di registrare due canali contemporaneamente sul dispositivo di memorizzazione connesso alla porta USB. Per avviare le registrazioni si segue la stessa procedura del paragrafo precedente. La prima registrazione viene indicata come REC1 e la seconda come REC2. Quando il dispositivo registra 2 programmi contemporaneamente la lista dei canali non presenta tutti i canali alla stessa maniera: i canali il cui nome è in bianco appartengono allo stesso multiplex dei canali in corso di registrazione. Durante la doppia registrazione si possono guardare solamente i canali in bianco, senza disattivare le registrazioni in corso. Il tasto STOP del telecomando permette di individuare i canali che sono in corso di registrazione.20

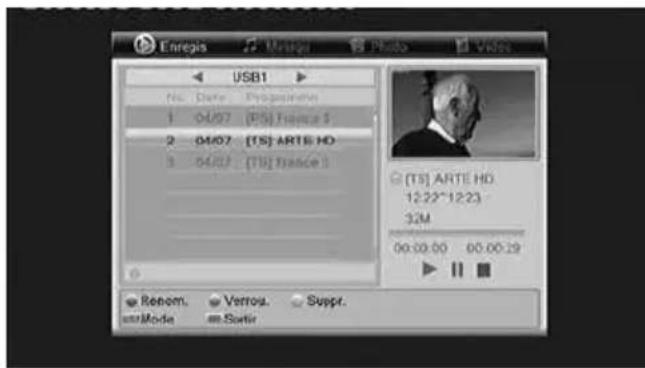

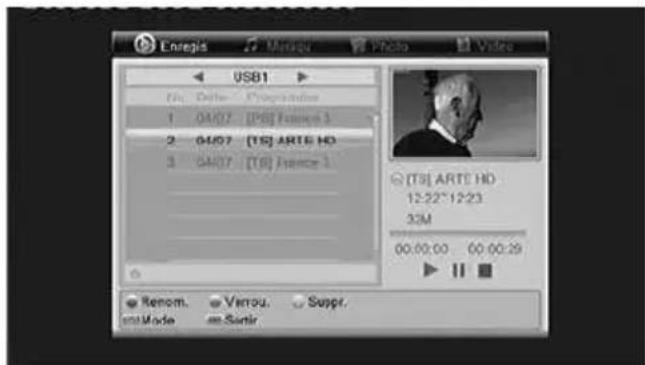

ASSISTENZA TECNICA : +39 02 94 94 36 91 C - Riproduzione di una registrazione

• Andare in MENU/ Media+/ Gestione PVR o premere il tasto LIST del telecomando.

• Apparirà la lista delle registrazioni.

• Selezionare la registrazione desiderata usando i tasti 6 e premere sul tasto OK del telecomando.

• La riproduzione della registrazione è avviata.

• Durante la visione della registrazione è possibile avanzare/ riavvolgere usando i tasti FFW ( ) / FRW ( ) del telecomando.

• Per fermare la riproduzione premere su STOP ( ). D - Riproduzione di un contenuto multimediale Per accedere ai contenuti multimediali (foto/musica/video che avete caricato sul supporto USB):

• Andare in MENU/ Media+/ Media Player.

• Selezionare la cartella a cui accedere usando i tasti 6. Confermare usando il tasto OK del telecomando.

• Ripetere l’operazione precedente finché non si arriva al file desiderato.

• Selezionare il file da riprodurre usando i tasti 6. Confermare usando il tasto OK del telecomando.

• Per uscire dalla modalità riproduzione premere il tasto EXIT del telecomando. Premere più volte EXIT per uscire. N.B: Se il supporto USB collegato al decoder non contiene file musicali o foto non potete accedere a MENU/ Media+ / Media Player. E - Rinominare una registrazione Di default il decoder EH-D2 assegnerà un nome alla registrazione. Per rinominarla applicare la seguente procedura:

• Premere il tasto LIST del telecomando.

• Usando i tasti 6 selezionare la registrazione da rinominare.

• Premere il tasto ROSSO del telecomando: sul video apparirà una tastiera virtuale.21

• Premere ripetutamente il tasto OK del telecomando per cancellare i caratteri del nome di default della registrazione.

• Posizionarsi sulla lettera della testiera virtuale che dovrà comporre il nuovo nome della registrazione.

• Premere il tasto OK del telecomando per inserire la lettera su cui si è posizionati.

• Ripetere l’operazione precedente finché non si compone il nome desiderato.

• Alla fine posizionarsi sul OK della tastiera virtuale e premere il tasto OK del telecomando per convalidare il nuovo nome. F - Esportare una registrazione sul PC Ci sono due modalità di registrazione:

Il modo TS è il parametro di default. Con questo parametro la registrazione mantiene tutte le informazioni del flusso reale: televideo, la possibilità di avere i sottotitoli e la scelta della lingua di trasmissione (se vengono trasmesse più lingue). Questo tipo di registrazione non è riproducibile su un computer. Il modo PS taglia le informazioni, si perde per esempio la possibilità di avere i sottotitoli e la scelta della lingua di trasmissione (se c’è possibilità di scelta). La registrazione PS crea un file .mpg che può essere facilmente riprodotto su un PC con il supporto del software VLC ad esempio. Per poter in seguito visualizzare le registrazioni sul PC conviene dunque cambiare la modalità di registrazione:

• Andare in MENU / Media+ / Configurazione PVR.

• Sulla riga Tipo registrazione selezionare PS usando le frecce34.

• Premere EXIT più volte per uscire dal menu. Da questo momento in poi si può effettuare una registrazione su una chiavetta USB, visualizzabile pure sul PC tramite il software VLC. N.B: il blocco genitori non funziona su PC. I file vengono salvati nella directory ALIDVRS2 dell’ HDD. I file .dvr contengono dati utili dal decoder. I file , rs contengono le registrazioni.22

ASSISTENZA TECNICA : +39 02 94 94 36 91 La funzione TIME SHIFT permette di mettere in pausa una trasmissione e di ripren- derla quando si vuole.

• In modalità di visione di un canale, premere il tasto PAUSA ( ) per fermare l’evento in corso.
• Premere il tasto PLAY ( ) per riprendere la visione dell’evento. N.B: In modalità TIME SHIFT è possibile utilizzare il tasto FFW ( ) per un avanza- mento veloce e FRW ( ) per un riavvolgimento veloce. Per recuperare la diretta premere il tasto STOP

17 – Funzione TIME SHIFT

18 - Funzione lettore multimediale

Oltre alle registrazioni effettuate dal decoder, è possibile visualizzare altri video memorizzati sull’ HDD. L’accesso a questo contenuto si effettua andando in MENU / Lettore multimediale o premere (PLAY) mentre si sta guardando la TV. Questo menu visualizza i file presenti nella periferica collegata alla porta USB del decoder (la maggior parte dei formati AVI, MPG. E MP4 sono supportati). Selezionare il file e premer il tasto (PLAY) o OK. Il lettore multimediale può anche riprodurre foto e musica presenti nell’ HDD. Utilizzare il tasto LIST per selezionare il file desiderato. Il decoder Zapbox EH-D2 può anche riprodurre file musicali in formato MP3.23

ASSISTENZA TECNICA : +39 02 94 94 36 91

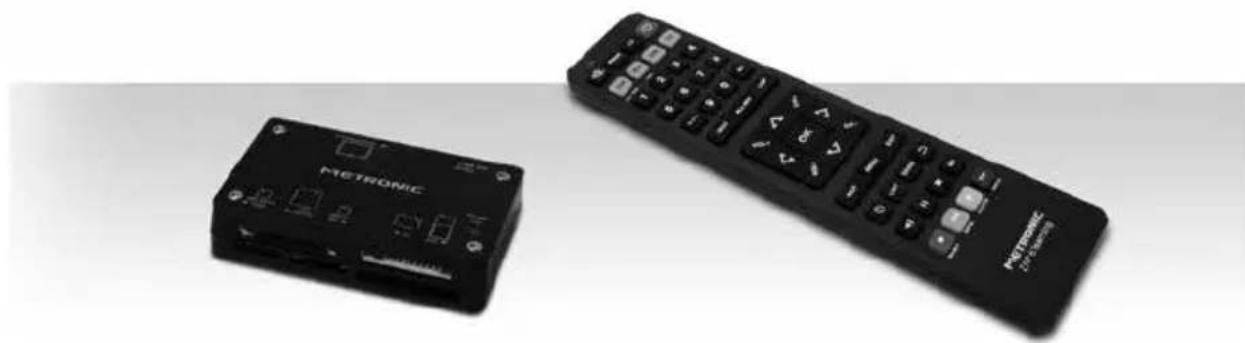

Per completare il vostro impianto, esistono nella gamma METRONIC, dei prodotti compatibili con il decoder Zapbox EH-D2. La gamma di telecomandi universali:

• Zap 6 Learning (cod. 495336): la funzione learning permette di memorizzare tutti i tasti dei vostri telecomandi originali (TV, decoder, DVD...) e quindi di utilizzare un solo telecomando per TV e decoder.

• Lettore di scheda 9 in 1 (cod. 495250). Permette il trasferimento e lo scambio di dati in modo semplice e veloce.

20 - In caso di problemi di utilizzo

Alcuni canali non sono più visualizzabili: Perchè l’apparecchio mostra il banner di dispositivo USB assente, quando è connesso un dispositivo USB? L’apparecchio necessita di un certo tempo per analizzare il disco connesso, può impiegare anche dei minuti se si utilizzano dischi di grosse dimensioni. Dopo aver ricevuto il banner di disco USB non connesso si attenda qualche minuto e si riprovi un po più tardi. Se il dispositivo è equipaggiato di led di stato, quando il led termina di lampeggiare il disco è pronto per essere utilizzato.24

21 - In caso di problemi di ricezione

Disturbo Possibile causa Soluzione Non ricevete alcun canale digitale terrestreLa vostra antenna non è puntata correttamente verso il ripetitore.Modificare l’orientamento dell’antenna (vedere paragrafo 1b a pagina 6)Non ricevete alcun canale digitale terrestre.Abitate in un condominioIl sistema di ricezione del condominio non è adatto al digitale terrestreConsultare l’amministratore del condominioRicevete correttamente alcuni canali digitali terrestri ma per altri la ricezione è cattiva, oppure non sono ricevuti. Sui canali che ricevete il livello di ricezione non è elevato. Siete lontani dal ripetitoreSiete lontani dal ripetitore1- Provare un amplificatore da interno2- Provare un amplificatore da palo3- Provare un antenna da tetto con alte prestazioniRicevete tutti i canali digitali terrestri ma la ricezione è disturbata in alcuni momenti. (quando si accende un apparecchio elettrico ad esempio).La ricezione è disturbata da segnali parassiti1- Rimpiazzare il cavo tra la presa TV e il decoder con un cavo TV con blindatura rafforzata. 2- Sostituire gli accessori (partitori, derivatori) con prodotti schermati3- Sostituire il cavo tra l’antenna e la presa TV.Ricevete alcuni canali ma i canali superiori a 60 sono disturbati o non ricevuti L’antenna taglia la parte alta della banda UHFProcurarsi un’antenna UHF banda larga. Alcuni canali non si vedono più.Sono state cambiate le frequenze di trasmissione di alcuni canaliLanciare una nuova scansione25

ASSISTENZA TECNICA : +39 02 94 94 36 91 INFORMAZIONE AGLI UTENTIai sensi dell’art. 13 del Decreto Legislativo 25 luglio 2005, n. 151 ”Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell’uso di sostanze pericolo se nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti”Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziale dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o il riciclo dei materiali di cui è composta l’ap parecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative di cui al dlgs. n. 22/1997 (articolo 50 e seguenti del dlgs. n. 22/1997). Certicato di garanzia Il prodotto è coperto dalla garanzia legale del venditore di 24 mesi per difetti di conformità prevista dagli articoli 128 e ss. del D.Lgs. n. 206/2005 (Codice del Consumo) . ATTENZIONE: La garanzia non è valida senza lo scontrino o la ricevuta fiscale di acquisto. Assistenza Tecnica METRONIC: Telefono + 02 94 94 36 91 Prodotto su licenza di Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi di Dolby Laboratories.1
