MANUAL DE USUARIO Zapbox EHD2 441622 METRONIC

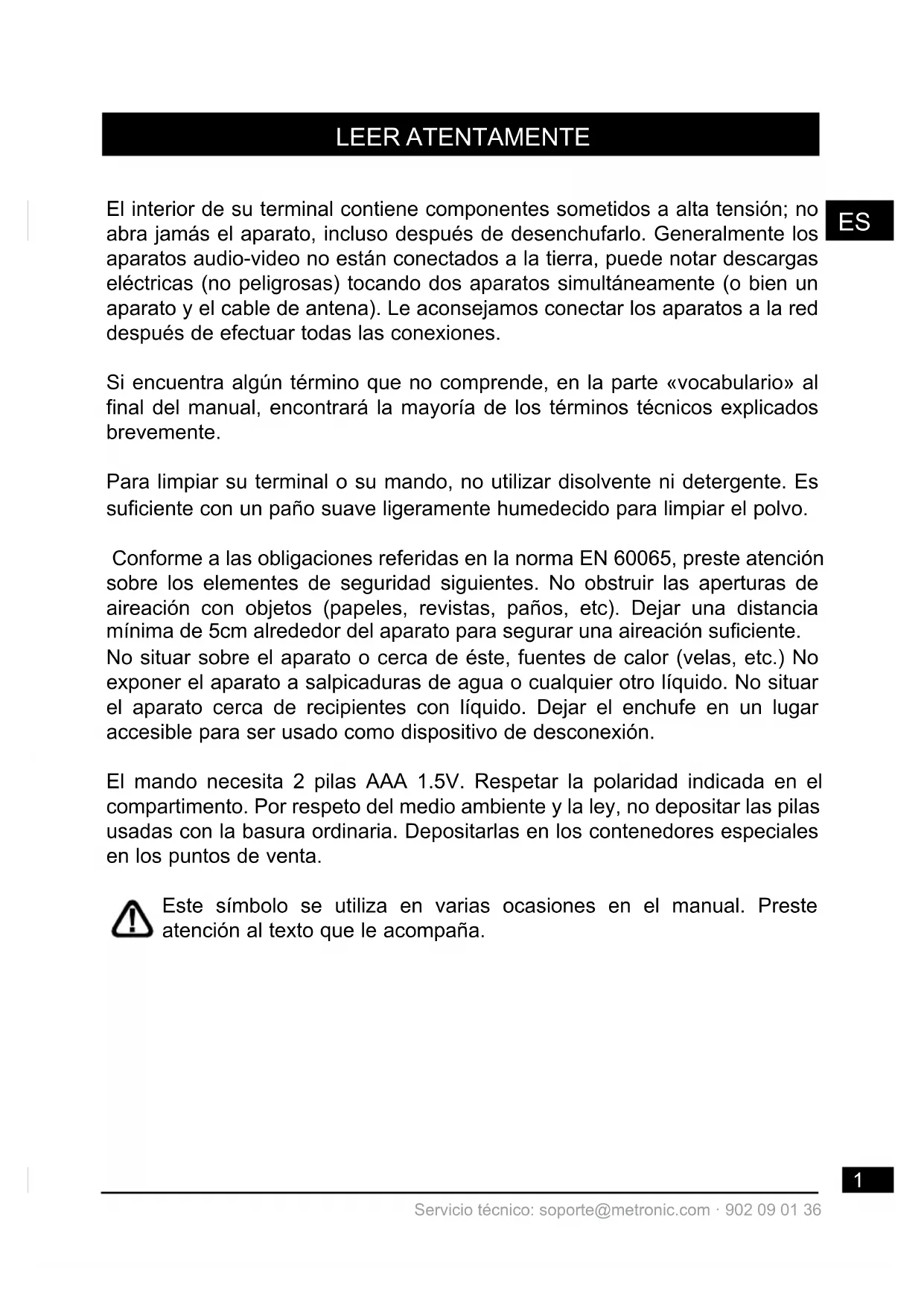

Servicio técnico: soporte@metronic.com · 902 09 01 36 LEER ATENTAMENTE El interior de su terminal contiene componentes sometidos a alta tensión; no abra jamás el aparato, incluso después de desenchufarlo. Generalmente los aparatos audio-video no están conectados a la tierra, puede notar descargas eléctricas (no peligrosas) tocando dos aparatos simultáneamente (o bien un aparato y el cable de antena). Le aconsejamos conectar los aparatos a la red después de efectuar todas las conexiones. Si encuentra algún término que no comprende, en la parte «vocabulario» al final del manual, encontrará la mayoría de los términos técnicos explicados brevemente. Para limpiar su terminal o su mando, no utilizar disolvente ni detergente. Es suficiente con un paño suave ligeramente humedecido para limpiar el polvo. Conforme a las obligaciones referidas en la norma EN 60065, preste atención sobre los elementes de seguridad siguientes. No obstruir las aperturas de aireación con objetos (papeles, revistas, paños, etc). Dejar una distancia mínima de 5cm alrededor del aparato para segurar una aireación suciente. No situar sobre el aparato o cerca de éste, fuentes de calor (velas, etc.) No exponer el aparato a salpicaduras de agua o cualquier otro líquido. No situar el aparato cerca de recipientes con líquido. Dejar el enchufe en un lugar accesible para ser usado como dispositivo de desconexión. El mando necesita 2 pilas AAA 1.5V. Respetar la polaridad indicada en el compartimento. Por respeto del medio ambiente y la ley, no depositar las pilas usadas con la basura ordinaria. Depositarlas en los contenedores especiales en los puntos de venta. Este símbolo se utiliza en varias ocasiones en el manual. Preste atención al texto que le acompaña.2

Servicio técnico: soporte@metronic.com · 902 09 01 36 Cuando se produzca el apagón analógico en su zona, algunos canales TDT cambiarán de frecuencia. En consecuencia, perderá canales. Gracias a la tecla SOS (tecla azul del mando) podrá recuperar sus canales fácilmente. Una pulsación durante 3 segundos sobre esta tecla lanzará automáticamente una nueva búsqueda de canales. La programación del terminal se realiza con menus. Para facilitar la lectura de este manual, el acceso a los menus se describe así : MENU / menu / sub-menu. Por ejemplo, cuando observe :

• Ir a MENU / Instalación / Búsqueda manual. esto equivale a :

• Pulsar la tecla MENU para acceder al menu principal.

• Pulsar la tecla 6 para seleccionar el menu Instalación y pulsar OK.

• Pulsar la tecla 6 para seleccionar el sub-menu Búsqueda manual.

• Pulsar OK para validar.

• Las palabras escritas en negrita corresponden a las palabras que aparecen en los menus de la pantalla del TV. Las funciones presentes en el aparato, pero no descritas en el manual no están cubiertas por la garantia. Asimismo, algunas funciones consideradas como no esenciales se han ocultado voluntariamente en este documento.3

Servicio técnico: soporte@metronic.com · 902 09 01 36 1 Instalación 04

Descripción del mando 06

Descripción del receptor 08

Utilización cotidiana 09

Ahorro de energía 13

Guia Electrónica de Programas (EPG) 14 12 Grabación en video standard 14

Búsqueda de canales 16

Mandos a distancia universales 17

Subtítulos y teletexto 18

Reproductor / grabador digital 20 17 Función TIME SHIFT 22

Función Reproductor Multimedia 22

Accesorios útiles 23

En caso de problema de utilización 23

En caso de problema de recepción 24

ASISTENCIA Y CONSEJOS 29

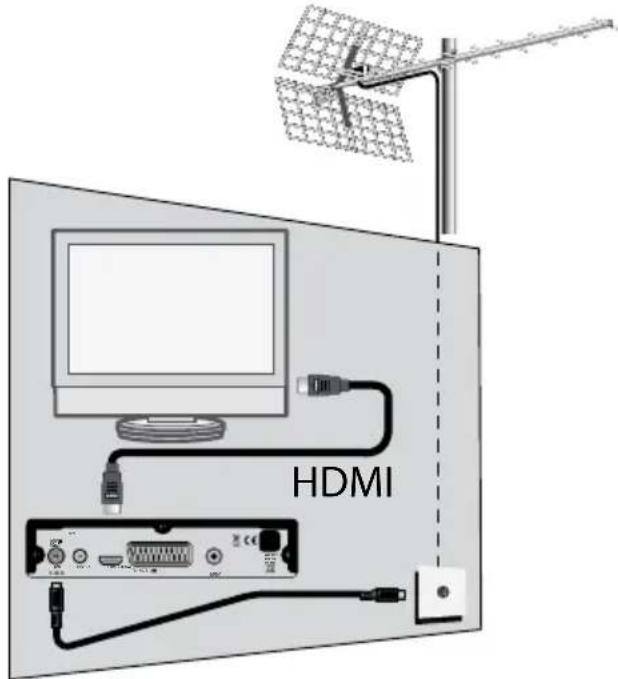

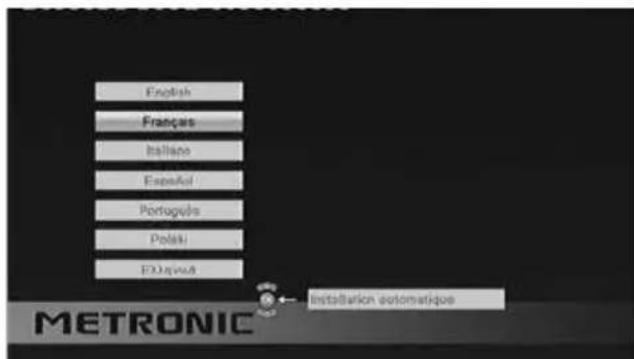

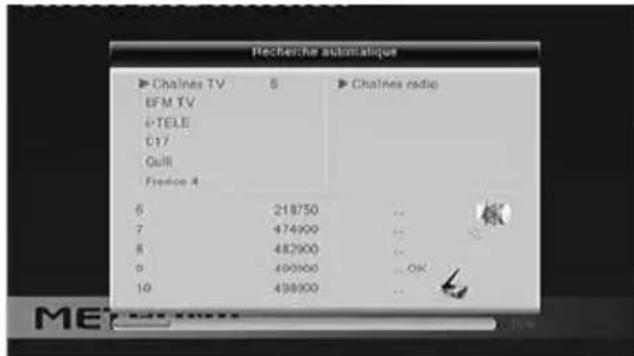

Servicio técnico: soporte@metronic.com · 902 09 01 36 A - Instalación simplificada Con el aparato desconectado de la red, conectar directamente la antena a la entrada ANT (F página 8) del adaptador. Conectar el adaptador y el televisor con un cable HDMI. Encender el televisor y seleccionar el modo HDMI (consultar el manual del TV si es necesario). Si el TV no tiene entrada HDMI, puede conectar los aparatos con un cable euroconector. Conectar el cable de alimentación a la red. Insertar las pilas en el mando. El testigo verde del frontal de enciende. En la pantalla del televisor muestra un menu de selección de idioma. Si no es el caso, verificar las conexiones y el modo HDMI de su TV. Elegir el idioma con las teclas 6, y pulsar OK. Comienza la búsqueda automática de canales. Al final de esta búsqueda, el adaptador muestra el primer canal, la instalación de base ha finalizado. Para satisfacer a la mayoría, hemos ajustado los parámetros de fábrica de tal manera que las emisiones 4:3 se deforman para ocupar la totalidad de su pantalla 16:9 (ajuste 16:9 zoom). Si desea ver las emisiones 4:3 no deformadas, con barras negras a izquierda y derecha de la pantalla, puede ajustar en MENU / Ajustes sistema / Sistema TV, la opción Formato de pantalla en 16:9. Nota : Si su receptor está conectado a su TV con un cable euroconector, puede modificar en MENU / Ajustes sistema / Sistema TV la opción Resolución en RGB para una ANT.

Servicio técnico: soporte@metronic.com · 902 09 01 36 B - Calado / orientación de la antena Nous distinguerons deux cas selon que vous connaissiez ou non un numéro de canal UHF sur lequel vous êtes censé capter le numérique. Se distinguen dos casos dependiendo si conoce o no el número de canal UHF sobre el cual pretende captar la TDT. Caso n°1 Conoce al menos un número de canal (entre 21 y 69) que emite en su región.

• Ir hasta MENU / Instalación / Búsqueda manual.

• Bajar hasta la tercera línea y seleccionar con las flechas

un número de canal utilizado en su región.

• Espere algunos segundos y observe los gráficos de Nivel de recepción y Calidad.

• Girar la antena para maximizar la señal. Cuando se aproxime hacia el repetidor, aumentará el Nivel, después la Calidad. Para una imagen estable, es necesaria una calidad mínima de 65%. Si la Calidad no aumenta, significa que el número de canal elegido es incorrecto, o bien la emisión está demasiado lejos de su antena.

• Una vez conseguido el nivel máximo, apretar las tuercas de fijación de la antena.

• Lanzar una búsqueda con Menu / Instalación / Búsqueda automática

Caso n°2 Si no sabe qué canal se utiliza para captar los canales TDT, sugerimos el método siguiente : imagen más adaptada a este cable .6

Servicio técnico: soporte@metronic.com · 902 09 01 36 Debe conseguir primero una antena terrestre UHF con ganancia importante (mínimo 15 dB) y conectarla directamente a la entrada ANT del adaptador. Orientar la nueva antena en la misma dirección que la antigua y efectuar una búsqueda automática de canales (MENU / Búsqueda / Búsqueda automática). Si encuentra canales que no había encontrado con la antigua antena, cambiar la antena antigua por la nueva. Si no, girar la antena 1/8 de vuelta y lanzar de nuevo una búsqueda automática. Si continúa sin encontrar canales, seguir girando 1/8 de vuelta efectuando una búsqueda cada vez. Finalmente, debería acabar recibiendo algunos canales. Situarse en uno de estos canales, pulsar INFO para mostrar el indicador de señal en la parte inferior. Girar la antena para maximizar la señal. Una vez conseguido el nivel máximo, apretar las tuercas de fijación de la antena. Efectuar una nueva búsqueda automática de canales.

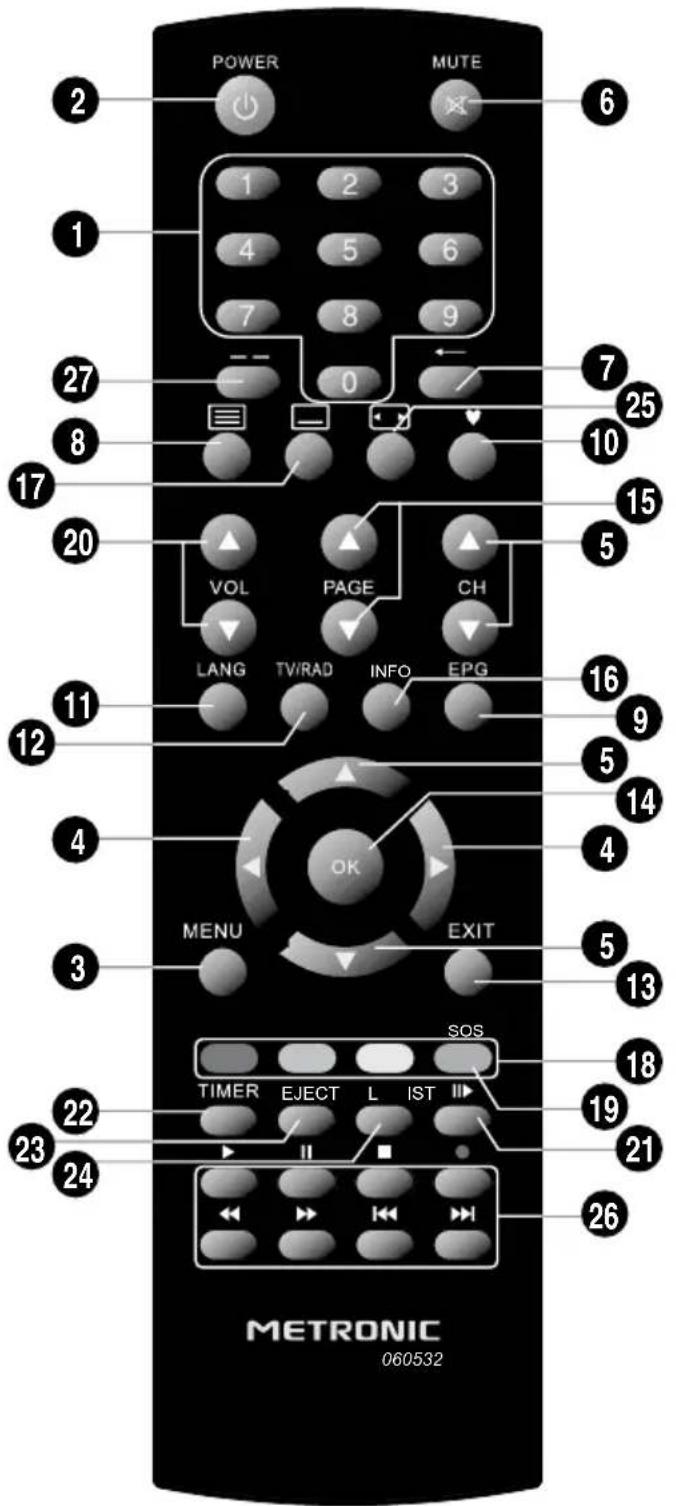

Teclas numéricas. En utilización normal, para pulsar el número de canal deseado. En modo programación, permite introducir valores numéricos.

Tecla . Permite poner en standby el receptor o encenderlo.

Tecla MENU. Permite entrar en el menu principal.

Teclas 34. En el menu, permite modicar los diferentes parámetros. En modo normal, permite ajustar el volumen.

. En utilización normal, para cambiar de canal. En los menus, permite pasar de una línea a la siguiente.

Tecla . Permite cortar el sonido.

Tecla . Vuelve al último canal visualizado.

Tecla EPG (guía electrónica de programas). Muestra el programa en curso y el programa siguiente, si estas informaciones están disponibles.

Tecla . Para acceder a la lista de canales favoritos.

Tecla LANG. Permite elegir el idioma de emisión, si están disponibles varias vias de audio.

Tecla EXIT. Para volver a la pantalla anterior del menu y salir completamente de los menus.

Tecla OK. Permite validar una selección en los menus. En modo normal (visualiza- ción de un canal), muestra la lista de canales.

Teclas Página 6. Permite pasar de página en las listas largas.

Tecla INFO. Una pulsación muestra el banner de información del canal que incluye

2 - Descripción del mando7

el título de la emisión actual y la próxima. Una pulsación doble muestra las características técni- cas y el nivel de señal.

Tecla . Para activar o desactivar los subtítulos (DVB).

Teclas de colores. Utilizadas en ciertos menus.

Tecla SOS. Si no recibe algunos canales, pulsar 3 segundos para una búsqueda automática de ca- nales.

Tecla . Permite congelar la re- producción del video.

Tecla TIMER. Permite programar una grabación.

Tecla EJECT. Para desconectar con seguridad el soporte USB.

Tecla LIST. Permite acceder direc- tamente al menu de grabaciones.

Tecla . Permite cambiar el for- mato de pantalla. Permite selec- cionar entre diferentes modos de gestión de programas 4:3 y 16:9.

Teclas dedicadas a las graba- ciones : : para lanzar la reproducción o retomarla después de una pausa. Acceso rápido al reproductor mul- timedia. ; : para pausar la reproducción o el directo (time-shift) : para parar la grabación o repro- ducción en curso = : para lanzar una grabación en el puerto USB 7 : para retroceso rápido 9 : archivo anterior 8 : para avance rápido : : archivo siguiente

Tecla - -. No se utiliza en este modelo.8

3 - Descripción del receptor

Receptor infrarrojo (detecta la señal procedente del mando).

Pantalla. Muestra el número de canal cuando el receptor está encendido.

Tecla : idéntica a la del mando. Indicador luminoso. Testigo en color verde : en funcionamiento. Testigo en color rojo : en standby.

: idénticas a las del mando.

Salida antena TV (o video).

Salida HDMI (Alta Definición digital).

Salida euroconector. Para conectar el receptor al TV si éste no tiene toma HDMI.

Alimentación eléctrica9

Servicio técnico: soporte@metronic.com · 902 09 01 36 Tiene varias posibilidades para personalizar la lista de canales. La primera consiste en crear una lista de canales favoritos. La segunda consiste en suprimir o desplazar los canales existentes. A - Canales favoritos Seleccionar canales

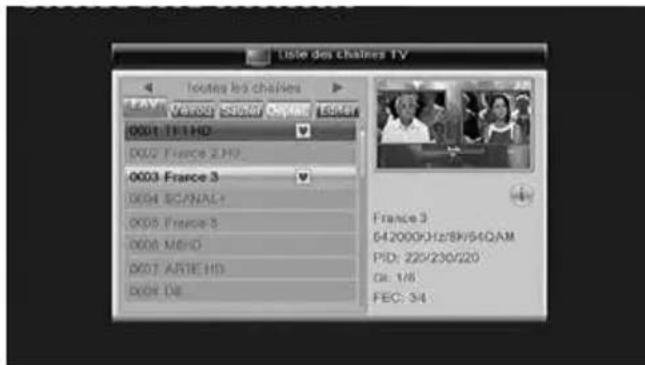

Ir a Menu / Edición de canales / Lista de canales TV.

Pulsar la tecla para activar la selección de canales favoritos, y seleccionar el canal que desea añadir a la lista y pulsar OK. Aparece un pequeño logo.

Puede añadir varios canales a la lista

Pulsar 2 veces EXIT para abandonar la selección.

Pulsar OK para memorizar su selección.

Pulsar varias veces EXIT para salir de los menus. En utilización normal, sólo utilizará las teclas siguientes :

• Teclas 34 para ajustar el volumen sonoro (o VOL y VOL6).

• Teclas 6 para cambiar de canal (o CH y CH6).

• Tecla para cortar el sonido.

• Teclas numéricas para ir directamente a un canal.

• Tecla EPG para acceder a la guia de programas.

• Tecla = para lanzar directamente una grabación.

• Tecla TIMER para programar una grabación.

• Tecla LIST para visualizar la lista de programas grabados.

• Tecla para lanzar la reproducción de un programa de la lista de graba- ciones.

para parar la grabación o reproducción.

• Tecla PAUSE para pausar una emisión o la reproducción de una grabación.

4 - Utilización cotidiana

Servicio técnico: soporte@metronic.com · 902 09 01 36 Visualizar canales favoritos Pulsar la tecla para mostrar la lista de canales favoritos. Seleccionar el canal con las flechas 6 y validar con OK. Una pulsación en la tecla OK o las teclas CH y CH6 permite volver a la lista completa de canales. B - Modificar la lista de canales Borrar canales

• Ir a Menu / Edición de canales / Lista de canales TV.

• Pulsar 2 veces la tecla AZUL para activar la selección de canales a editar.

• Con las flechas 6, seleccionar el canal a suprimir.

• Pulsar la tecla OK, aparece una marca de selección después del nombre de canal.

• Puede seleccionar así varios canales.

• Pulsar 2 veces EXIT para abandonar la selección.

Pulsar OK para memorizar su selección.

• Pulsar varias veces EXIT para salir de los menus. Desplazar canales

• Ir a Menu / Edición de canales / Lista de canales TV.

• Pulsar la tecla AMARILLA para activar la selección de canales a desplazar.

• Con las flechas 6, seleccionar el canal a desplazar.

• Pulsar la tecla OK, aparece un pequeño cursor junto al nombre del canal.

• Con las flechas 6, desplazar el canal a su nueva posición.

• Pulsar OK para validar la nueva posición.

• Pulsar 2 veces EXIT para salir de la selección.

Pulsar OK para memorizar su selección.

• Pulsar varias veces EXIT para salir de los menus. Nota : Por defecto, la opción LCN (Logical Channel Number) deberia estar desactivada, para poder mover los canales en la lista. Si no es el caso, es necesario desactivar esta opción en MENU / Instalación / Numero. Canal auto y seleccionar < Desactivado > con las teclas 34.11

Servicio técnico: soporte@metronic.com · 902 09 01 36 Su receptor zapbox EH-D2 incluye un código secreto (PIN) que es 0000. El código secreto permite bloquear los canales para restringir su acceso. Es aconsejable cambiarlo

Modificar contraseña

• Ir a MENU / Ajustes sistema / Control paternal.

• Introducir contraseña (0000 en salida de fábrica).

• En la línea Contraseña nueva, entrar las 4 cifras del código nuevo.

• En la línea Confirmar contraseña, entrar de nuevo la contraseña nueva.

Pulsar OK y pulsar varias veces EXIT para salir de todos los menus

Anotar y conservar la nueva contraseña

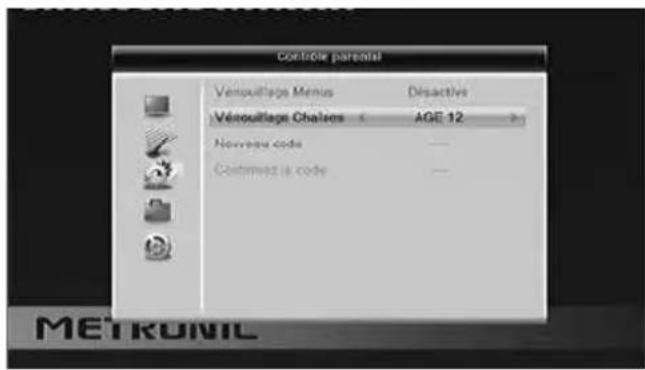

Bloqueo por nivel moral Este receptor utiliza un bloqueo paternal evolucionado que analiza las informaciones difundidas por los canales sobre el programa en curso. Si selecciona el límite a 12 años, su hijo podrá ver las emisiones declaradas «aptas» o «acuerdo paternal». Las emisiones que el canal declara no aptas a menores de 12 años se bloquearán. El bloqueo sólo es eficaz si su hijo ignora el código de acceso previamente ajustado. Para modificar el código de acceso: Para seleccionar el nivel moral :

• Ir a MENU / Ajustes sistema / Control paternal.

• Introducir la contraseña (0000 si no ha modificado la contraseña, pasar a la siguiente etapa).

En la línea Bloqueo de menus, seleccionar Si con la flecha 3.

• Seleccionar la línea Nivel moral con la flecha 6.

• Seleccionar el parámetro con las flechas 34.

• Pulsar 3 veces la tecla EXIT para salir de los menus.

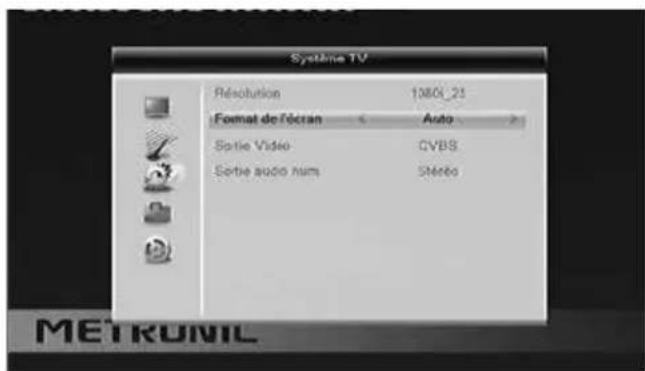

Servicio técnico: soporte@metronic.com · 902 09 01 36 El MENU / Ajustes sistema / Sistema TV permite seleccionar diferentes opciones:

• La línea Salida Video permite seleccionar entre el modo RGB y el modo clásico CVBS. . Si el receptor está conectado con un cable HDMI al TV, dejar la salida en modo CVBS para tener una imagen en alta definición. Por contra, con un cable euroconector, ajustar el modo RGB puesto que en resolución standard, éste ofrece una mejor imagen en la mayoría de televisores.

• La línea Formato de pantalla permite gestionar pantallas de 4:3 y 16:9: El reinicio de fábrica puede ser útil si modifica la programación de su termi- nal y algunas funciones no responden. Reiniciando el terminal, vuelve a la configuración idéntica a la de un producto nuevo. Todas las personalizaciones (canales favoritos, bloqueados, etc.) se perderán

• Pulsar MENU / Herramientas / Configuración de fábrica.

• Pulsar 3 y OK para confirmar, esperar hasta que aparezca el menu de selección de idioma. Bloquear canales

• Ir a Menu / Edición de canales / Lista de canales TV.

• Pulsar la tecla ROJA para activar la selección de canales a bloquear.

• Con las flechas 6, seleccionar el canal desplazar.

• Teclear la contraseña (0000 en salida de fábrica), aparece un candado junto al nombre del canal.

• Pulsar 2 veces EXIT para salir de la selección.

Pulsar OK para memorizar su selección.

• Pulsar varias veces EXIT para salir de los menus. Nota : El bloqueo por canal está desaconsejado cuando el nivel moral está activado

Servicio técnico: soporte@metronic.com · 902 09 01 36 La TDT también emite radios. Pulsar la tecla TV/RAD, para entrar en el modo radio, la tecla OK muestra la lista de radios. No habrá imágenes en la pantalla.

- 4:3 LB (Letter Box). Para un TV 4:3 standard. Las imágenes 16:9 se visualizarán enteras, con bandas negras arriba y abajo. - 4:3 PS (Panscan). Para un TV 4:3. Las imágenes 16:9 se visualizarán en toda la superfície de la pantalla, cortadas por la izquierda y derecha. - 16:9. Para un TV 16:9 conectado al receptor con cable HDMI. Las imágenes 4:3 se muestran sin deformar, con bandas negras a izquierda y derecha. - AUTO. Para un TV 16:9 en modo pantalla completa. Las imágenes 4:3 se estiran horizontalmente para ocupar la totalidad de la pantalla. Se ha elegido este modo por defecto. Atención: este modo altera su percepción de la normalidad. Para limitar el consumo inútil de energía, y de acuerdo con la normativa europea relativa al consumo de los aparatos eléctricos, se han tomado medidas para evitar que el receptor se quede en marcha inútilmente. Así, su receptor entrará automáticamente en modo standby cuando no se utilice durante 3 horas. En el caso excepcional en el que visualiza una emisión de más de 3 horas sin utilizar el mando, un mensaje advierte del inminente modo standby. Pulsar simplemente la tecla VOL6, por ejemplo, para que el mensaje desaparezca. Si, por cualquier razón, desea desactivar esta función:

• Ir a MENU / Ajustes sistema / Standby automático.

• Seleccionar < Desactivado > con las flechas.

• Pulsar 3 veces EXIT para salir de los menus.

10 - Ahorro de energía14

Servicio técnico: soporte@metronic.com · 902 09 01 36 Nota : ver §16 página 20 para una grabación en disco duro. Conectar su video a la toma scart del receptor (ver esquema página 17). Para grabar un canal, visualizar primero el canal en el televisor.

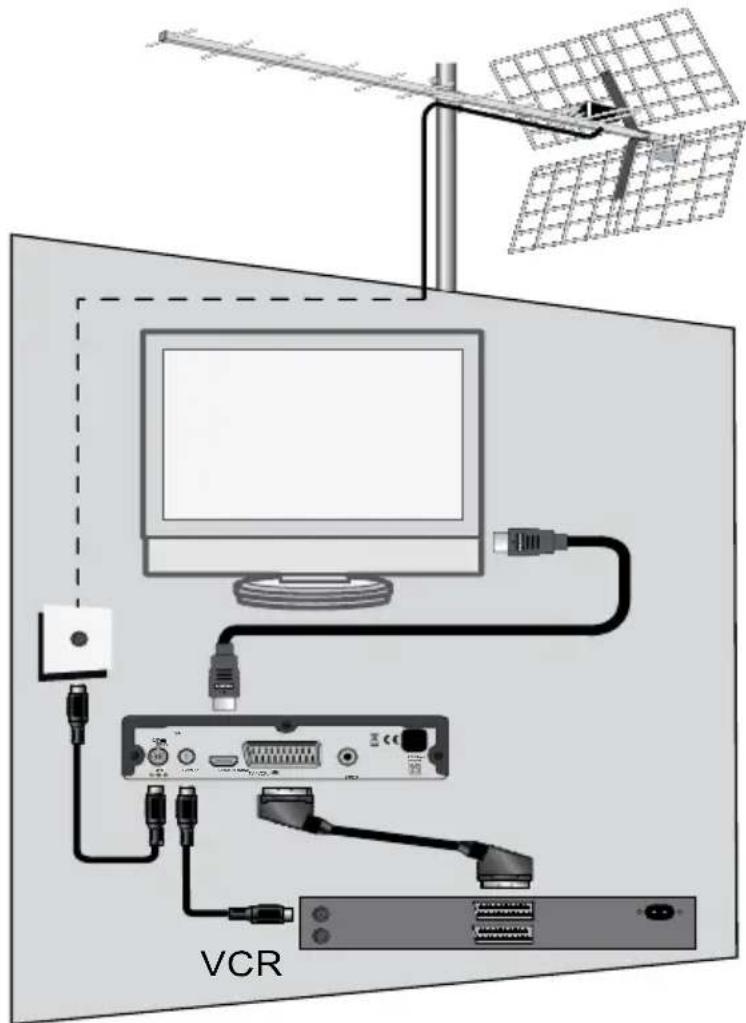

12 - Grabar en un video standard

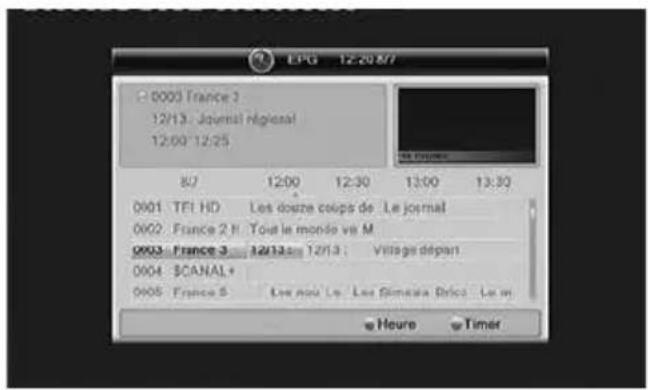

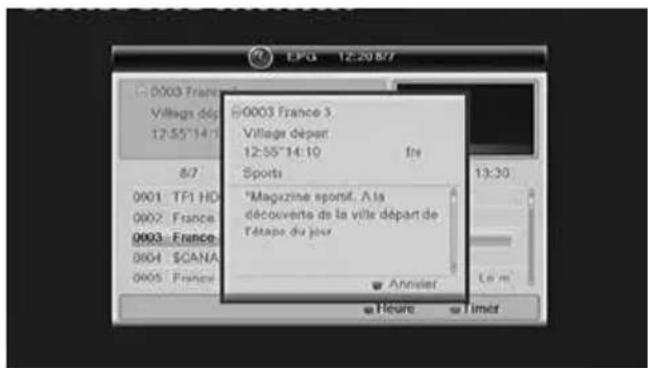

La guía de programas permite consultar los programas TV por horas o días (si están disponibles). Con las flechas 634 , puede selecconar una emisión y pulsar la tecla OK para mostrar los detalles (si los ofrece el operador). La ventana estará vacía si las informaciones no se ofrecen. Tiene la posibilidad de programar la grabación de una emisión seleccionando la emisión que desea grabar y pulsando la tecla VERDE (n°18 página 7). Conectar ahora un disco duro en el puerto USB del frontal. Nota : Las informaciones de la guía de programas las difunden los operadores. Es posible que las informaciones no sean exactas. Es recomendable dejar un margen de tiempo en la programación. Para editar la programación: MENU / Ajustes sistema / Programador.

11 - Guia Electrónica de Programas (EPG)15

Servicio técnico: soporte@metronic.com · 902 09 01 36 Lanzar ahora la grabación sobre el canal AV del video (0, AV, EXT,...). Si es necesario, consultar el manual del video. Para reproducir una cinta, colocar el receptor en standby y lanzar la reproducción de la cinta. El video tiene preferencia sobre el receptor TDT. Si no es el caso, pulsar la tecla TV/VCR del mando del video. Nota : Esto también es válido para los DVD grabadores. La función doble tuner permite mirar un canal y grabar otro diferente al mismo tiempo está disponible únicamente enel puerto USB de este receptor (ver §16 página 18). VCR ANT.0/5V 90mA TV/VCR S/N: HDMI COAXIALS/PDIFTV / VCR /220-240V~50/60Hz8W max. Programar grabaciones Puede programar hasta 8 grabaciones. Para programar una grabación en un canal, visualizar este canal pulsando su número o mediante la tecla OK.

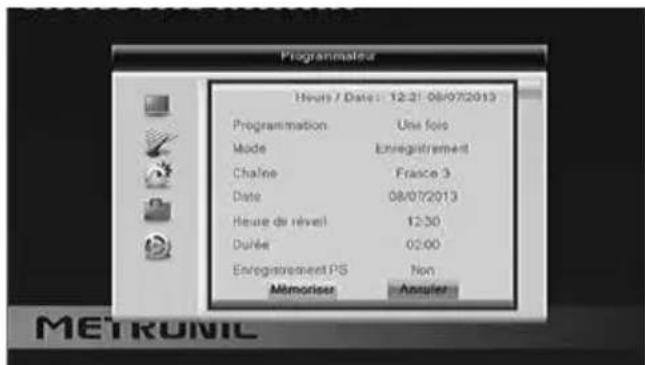

• Ir a MENU / Ajustes sistema / Programadores o pulsar la tecla TIMER (n°22 página 8).

• Seleccionar un número libre entre las líneas marcadas Desactivado (la primera vez, seleccionar 1) y pulsar OK.

• En la línea Programación, seleccionar Una vez con la flecha 4.

• En la línea Canal, el canal en curso aparece. En este momento, todavía puede cambiar de canal.

• En la línea Fecha, introducir la fecha de la grabación con las teclas numéri- cas y validar con OK.16

Servicio técnico: soporte@metronic.com · 902 09 01 36 Esta operación se efectúa cuando pierde un canal o bien cuando existen nuevos canales difundidos por los operadores.

• Pulsar la tecla SOS de su mando durante 3 segundos. O BIEN

• Ir a MENU / Instalación / Búsqueda automática

• En la línea Sólo abierto, dejar No.

• Ir a la línea Iniciar y pulsar OK para lanzar la búsqueda automática. Nota : En la línea Sólo abierto, puede seleccionar Si para limitar la búsqueda a los canales gratuitos. Es aconsejable, dejar la opción No.

• En la línea Hora, introducir de la misma manera la hora de inicio de la emisión (en horas y minutos).

• En la línea Duración, introducir de la misma manera la duración de la emisión (en horas y minutos).

• Seleccionar Memorizar y pulsar OK. Pulsar EXIT para salir de los menus. Si desea grabar sobre un video, programarlo con los mismos parámetros para que grabe el canal AV. Nota 1 : En la línea Modo Minutero, puede seleccionar Diario, Semanal, o bien día laborable para declarar un evento periódico. Nota 2 : Tiene la posibilidad de programar la grabación de una emisión desde el EPG pulsando la tecla verde en la emisión que desea grabar.

13 - Búsqueda de canales17

Servicio técnico: soporte@metronic.com · 902 09 01 36 Algunos canales difunden un teletexto. Para entrar, pulsar

Algunos canales difunden, en algún momento, subtítulos DVB. Para activar:

• Pulsar para visualizar la ventana Subtítulos.

• Pulsar 6 para seleccionar un idioma de subtítulos.

• Pulsar OK para validar. Los mandos universales deben estar programados con un código (generalmente, de 3 o 4 cifras) para funcionar con aparato. El fabricante del mando es quien selecciona este código, y no el fabricante del aparato a controlar. Su terminal es de fabricación reciente y es posible que no funcione con algunos mandos universales, incluso si el fabricante ha incluido códigos Metronic. Si no funciona ningún código Metronic, intentar una búsqueda automática. Si la búsqueda automática no funciona, probablemente los códigos de su terminal no han sido introducidos en el mando universal. Es aconsejable contactar con el fabricante del mando universal. Les rogamos que comprenda que METRONIC no puede ayudar con los códigos de un mando universal que no es de la marca METRONIC. Para un mando universal METRONIC (ver ejemplo en § 18 página 24 o la gama completa en www.metronic.com ), hay dos opciones : - La referencia de su receptor está claramente indicada (mandos évolution 5 o superiores), es suciente entonces con introducir el código indicado. - La referencia no aparece, debe utilizar el código de otro receptor METRONIC compatible, como el modelo DVR01.

14 - Mandos universales

15 - Subtítulos y teletexto18

Servicio técnico: soporte@metronic.com · 902 09 01 36 Descripción rápida Este apartado describe rápidamente el funcionamiento general. Es impor- tante leer los párrafos siguientes para utilizar correctamente el puerto USB.

• Una vez conectado el disco duro o la llave USB en el puerto USB del frontal, puede grabar una emisión pul- sando la tecla REC (=).

• Pulsar STOP para parar la grabación o pulsar una segunda vez REC (=) para elegir la duración de la grabación (al final, el receptor se parará y la grabación se apagará). Nota : cuando inserte un dispositivo USB, esperar a que aparezca el mensaje « USB conectado ». Con discos de gran capacidad, es normal esperar varios segundos. Puede leer su grabación desde MENU / Herramientas / Reproductor Multimedia y seleccionar el modo Grabación con la tecla LIST. Para la reproducción de contenidos que no han sido grabados por el receptor Zapbox EH-D2, consultar § 18 página 22. Tipos de formatos aceptados El puerto USB del frontal está pensado para conectar un disco duro externo. La utilización de llaves USB, no se recomienda, por razones de velocidad de transmisión en general muy bajas. Puede probar con llaves de 4Gb mínimo, pero el funcionamiento no está garantizado. Los dispositivos USB (llave o disco) deben estar formateados con el sistema FAT32 o bien NTFS. Si su disco tiene varias particiones, la primera útil será seleccionada por su receptor al conectar el disco duro. Si existen varias particiones, puede cambiar la partición en el Menu / grabador / Información del disco. Si un disco o bien una llave no ha sido reconocido, utilice su ordenador para verificar el formato (clic derecho / propiedades en el explorador de ficheros Windows).

Servicio técnico: soporte@metronic.com · 902 09 01 36 Debido a la gran variedad de modelos, no podemos garantizar un funciona- miento con todos los discos. Se necesita una velocidad de rotación mínima de 5400 vueltas / minuto. Si tiene algún problema con un modelo en particular, puede contactar con nosotros para informarnos acerca del modelo. METRONIC declina toda responsabilidad en caso de pérdida de datos en el media debido a una utilización con el receptor TDT. Es recomendable efectuar una copia de seguridad y dedicar un disco únicamente a este uso. A - Grabación simple Para grabar una emisión TDT proceder así :

• Encender el receptor con la tecla (n°2 página 6).

• Seleccionar el canal a grabar con las teclas 6 , pulsando el número, o bien seleccionando en la lista (tecla OK).

• Si no ha conectado el disco duro, conéctelo y espere algunos segundos hasta que aparezca el mensaje « disco USB conectado » . Cuando el mensaje desaparece, el disco duro está listo.

• Pulsar la tecla REC (=) ; la grabación de la emisión en curso se inicia en el soporte conectado en el USB.

• El receptor propone la duración de la grabación, la duración es automática desde la guia de programas, validar pulsando OK o cambiar el valor con las teclas numéricas (N° 1 página 8) del mando (puede modificar la duración de la grabación pulsando de nuevo la tecla REC). Puede interrumpir en todo momento la grabación pulsando la tecla STOP (g) del mando y confirmando el paro (seleccionar SI y validar con OK). B - Doble grabación Con este receptor puede grabar 2 canales a la vez sobre el soporte conectado a la toma USB. Cuando el receptor graba 2 programas a la vez, la lista de canales (disponible con la tecla OK) no muestra todos los canales de la misma manera. Los canales disponibles son los que estan en la misma frecuencia que los que están en proceso de grabación (REC2), puede acceder ahí para mirar otro canal. La tecla STOP (

) indica los canales que se están grabando. Cuando pulsa STOP durante una doble grabación, el video solicita elegir sobre qué canal se debe parar la grabación.20

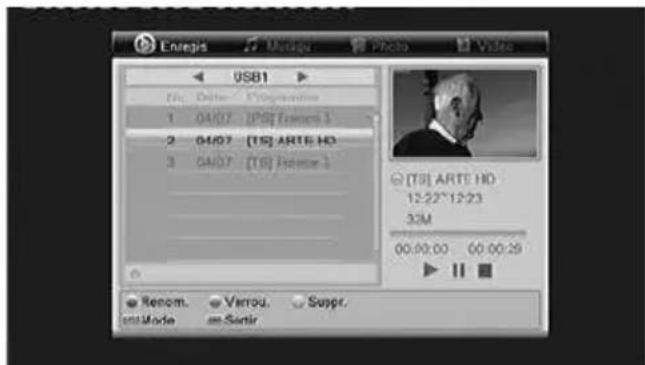

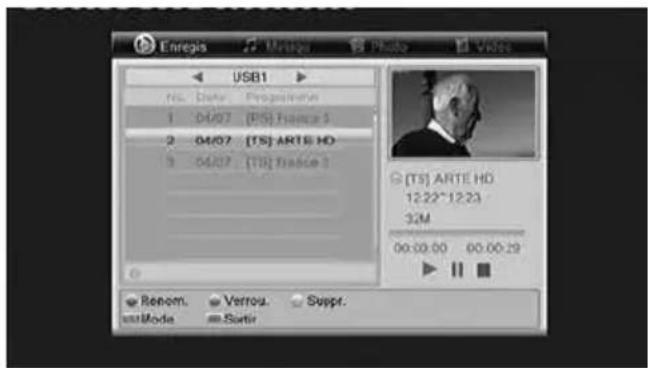

Servicio técnico: soporte@metronic.com · 902 09 01 36 C - Leer una grabación

• Ir a MENU / Lector multimedia / PVR o pulsar la tecla LIST.

• Las grabaciones aparecen en una lista.

• Seleccionar la grabación desea- da con las teclas 6 y pulsar la tecla (PLAY) para iniciar la reproducción.

• La reproducción de la grabación se inicia.

• Puede avanzar o retroceder en una grabación pulsando las teclas avance rápido 8 (FFW), retroceso rápido 7 (FRW) o bien colocando el cursor en el lugar deseado con las teclas 6 y pulsar OK. Parar la reproducción : Para parar la reproducción, pulsar STOP (g). El aparato muestra la lista de grabaciones, puede ahora seleccionar otro video o bien volver al modo TV normal pulsando varias veces la tecla EXIT. D - Leer un contenido multimedia Además de las grabaciones efectuadas por el receptor, puede reproducir otros videos almacenados en el disco. Para acceder a estos contenidos: MENU / Herramientas / Reproductor Multimedia o mediante la tecla LIST para seleccionar el modo Vidéo, de la misma manera que se explica en el apartado «Leer una grabación». Soporta la mayoría de ficheros .MPG. De la misma manera, las fotos están accesibles en este mismo menu. Una vez seleccionado el modo Foto con la tecla LIST, abrir la foto con la tecla OK, puede visualizar las fotos siguientes o anteriores con las teclas pouvez visua- liser les photos suivantes ou précédentes avec les touches 9:. Su receptor permite igualmente reproducir archivos musicales mediante MENU

Herramientas / Lector Multimedia y pulsar la tecla LIST para seleccionar el modo Música. E - Renombrar una grabación Mostrar la lista de grabaciones y seleccionar la que desea renombrar

• Pulsar la tecla roja, aparece el teclado virtual.

• Seleccionar una a una las letras del nuevo nombre de su grabación.

• Validar con la casilla OK una vez finalizada la selección.21

Servicio técnico: soporte@metronic.com · 902 09 01 36 F - Exportar una grabación sobre PC Las grabaciones se guardan en la carpeta ALIDVRS2 del disco duro. Cada grabación crea una carpeta específica, con el nombre, fecha, hora y nombre del canal. La carpeta contiene dos tipos de archivos. Los archivos con exten- sión .dvr se utilizan por e EH-D2 para guardar los datos relativos a la grabación. Los archivos .ts contienen las grabaciones audio-video propiamente dichas. Pueden leerse en un ordenador con un software capaz de leer estos formatos video. VLC versión 2.0.2 o superior, por ejemplo : www.videolan.org El bloqueo paternal no funciona en el ordenador, sólo funciona en el receptor EH-D2. Si visualiza una grabación en su ordenador y la imagen está «entrelazada», active el filtro de desentrelazar de su reproductor video (ver ayuda de VLC). Nota : La decodificación video en Alta Definición necesita muchos recursos en el ordenador. Verificar que el ordenador tiene un procesador o tarjeta gráfica con potencia suficiente para decodificar el video en alta definición. Existen dos modos de grabación: modo TS y modo PS. En modo TS, el grabador almacena todos los datos relativos al canal, (subtítu- los y multi-audio). En este modo, puede seleccionar los subtítulos y el idioma de emisón, pero no puede reproducir esta grabación en un ordenador. En modo PS (modo por defecto en salida de fábrica), el grabador almacena el audio por defecto, y no graba subtítulos. Por contra, crea un chero .mpg que puede reproducir en un ordenador, por ejemplo con el software VLC. Para poder exportar sus grabaciones al ordenador, es necesario antes de gra- bar vericar que el modo seleccionado es el modo PS en Menu / Grabador / Ajuste del grabador / Tipo de grabación. Nota : los términos TS y PS vienen del inglés Transport Stream / Program Stream, pero puede utilizar «Todo» o bien «Parcial» .22

Servicio técnico: soporte@metronic.com · 902 09 01 36

18 - Función reproductor Multimédia

Además de las grabaciones efectuadas por el receptor, puede reproducir otros videos almacenados en el disco. Para acceder a estos contenidos: MENU / Herramientas / Reproductor Multimedia o mediante la tecla (PLAY) cuando está mirando la televisión. Este menu muestra el contenido del disco USB y puede mirar los video (la mayoría en formato .AVI, .MPG y MP4 son reproducibles) seleccionando el archivo y pulsando la tecla (PLAY) o bien OK. De la misma manera, las fotos (en formato JPEG) son accesibles en este menu. Utilizar la tecla LIST, para seleccionar el modo foto, video o música. Su receptor Zapbox EH-D2 permite igualmente reproducir archivos musicales en formato MP3. El TIME SHIFT permite pausar una emisión y retomarla en el momento deseado. Cuando visualice una emisión y hay alguna interrupción (llamada telefónica, por ejemplo), puede pausar la emisión y retomarla donde la dejó. Pulsar simplemente la tecla PAUSE, la imagen se para, y su vuelta, pulsar PLAY para retomar la emisión. En modo TIME SHIFT, puede utilizar la tecla 8 (FFW) para avance rápido o bien la tecla 7 (FRW) para volver atrás. Es interesante entrar en modo TIME SHIFT cuando se desea ver un momento o bien una acción de un programa.

Servicio técnico: soporte@metronic.com · 902 09 01 36

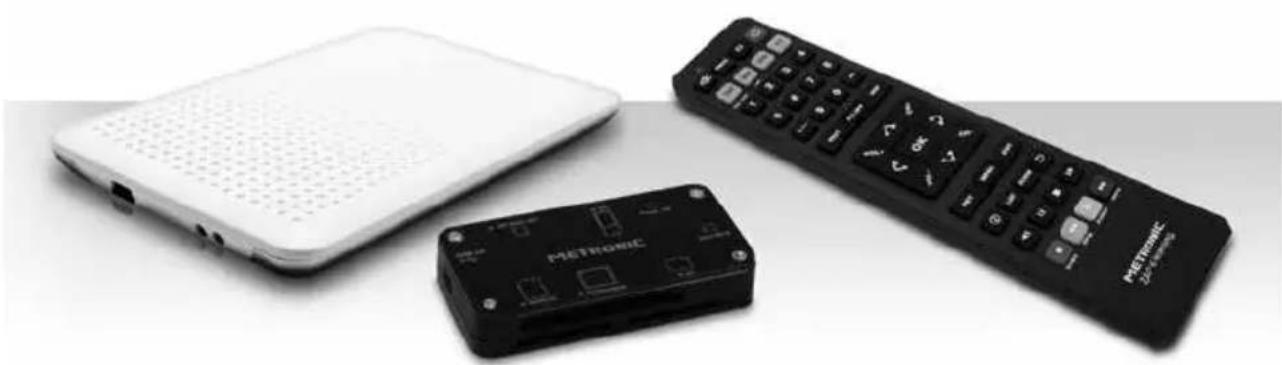

19 - Accesorios útiles

20 - En caso de problemas de utilización

Algunos canales no funcionan. - Pulsar 3 segundos la tecla SOS (azul) para lanzar una nueva búsqueda. Por qué el aparato muestra Media USB ausente cuando se conecta ? - El aparato necesita un cierto tiempo para analizar el disco conectado. Incluso varios minutos para los discos grandes. Reintentar más tarde. Si el disco está provisto de testigo, normalmente deja de parpadear cuando ha terminado el análisis. Para completar su instalación del receptor EH-D2 la gama METRONIC ofrece los siguientes productos compatibles. - Disco duro externo portátil (495260) - 2,5” - 250 Go. Permite tener a mano sus fotos y películas. - La gama de mandos universales. - Zap 6 Learning (495336) su función Learning permite memorizar todas las teclas del mando original. - Lector de tarjetas 19 en 1 (495250) destinado a la transmisión e intercambio rápido y fácil de datos.24

Servicio técnico: soporte@metronic.com · 902 09 01 36 Síntoma Causa posible Solución(es) a intentar Recibe algunos canales digitales correctamente, pero otros se reciben mal o no se reciben. En los canales que recibe, el nivel de recepción no es muy elevado. En analógico, la imagen no es perfecta. Ud. está lejos del repetidor.

amplificador de mástil

3 - Pruebe una antena

con más prestaciones. Recepción de canales digitales, pero la recepción está perturbada en ciertos momentos (cuando se enciende algún aparato eléctrico, por ejemplo). Perturbación por parásitos.

1 - Reemplazar el cable TV

que va de la toma TV al receptor por un cable con blindaje reforzado.

2 - Reemplazar los accesorios

(repartidores, derivadores) por productos blindados.

3 - Reemplazar el cable entre

la antena y la toma. Ud. recibe ciertos canales multiplex pero otros se reciben mal o no se reciben. Ud. tiene interferencias.

ligeramente la orientación de la antena.

2 - Reemplace la antena

por una nueva con más prestaciones. En función del tipo de problema que tenga, la siguiente tabla ofrece una causa posible, y una o varias soluciones a intentar.

21 - En caso de problema de recepción25

Servicio técnico: soporte@metronic.com · 902 09 01 36 Síntoma Causa posible Solución(es) a intentar Ud. recibe ciertos canales multiplex pero los canales superiores a 60 están perturbados o no se reciben. Si antena no alcanza la banda alta de UHF. Debe conseguir una antena con más prestaciones UHF. Ud. recibe los canales comprendidos entre 21 y 35, pero no los comprendido entre 36 y 69 (o al revés). Su antena sólo capta una parte de la banda UHF. Debe conseguir una antena prevista para funcionar en la banda UHF. Su recepción es correcta la mayoría parte del tiempo, pero hay interferencias cuando llueve. Ud. está en límite de zona. Consiga una antena con más prestaciones. Qué es una recepción perturbada en digital: En recepción digital, una recepción perturbada se manifiesta por una imagen congelada parcialmente o totalmente (efecto mosaico) o problemas de sonido. Recepción con una antena de interior? Los parámetros de difusión actualmente utilizados en España no son los óptimos para la recepción portátil, es decir con una antena de interior, no obstante es posible recibir correctamente si esta cerca de un repetidor. Para más información de cobertura y canales emitidos, visitar www.tdt.es26

Servicio técnico: soporte@metronic.com · 902 09 01 36

Receptor Aparato que permite recibir canales gratuitos de TDT Canal Número dado a una banda de frecuencia. En UHF, los canales están numerados del 21 al 69

Codec Codecador / Decodicador: medio de codicar un contenido audio-video y descodicarlo. Emetteur Torre con antenas que retransmiten canales (digitales o analógicos) y hacia el cual es necesario dirigir la antena terrestre. ATENCIÓN: un repetidor no puede emitir todos los canales disponibles.

EPG Guía Electrónica de Programas. FTA En abierto, gratuito. Del inglés Free To Air. Su terminal puede recibir todos los canales digitales terrestres gratuitos. Multiplex En terrestre, conjunto de canales emitidos en la misma frecuencia, el mismo canal. Digital Señal utilizado en las transmisiones modernas. Respecto al analógico, el digital permite entorpecer menos el espectro (conjunto de las frecuencias disponibles). A banda de transmisión constante, el digital permite difundir más cadenas que el analógico. Las cadenas digitales existen desde hace varios años sobre el cable y el satélite. Sustituirá, a término, a las cadenas analógicas en transmisión terrestre. Atención, una misma cadena (ej. TVE1) puede emitirse en analógico y en digital. Polarización Orientación de la onda emitida por el repetidor. La mayoría de las emsiones en UHF son en horizontal. Terminal Equipamiento final de una comunicación. El adaptador Zapbox es un terminal digital. Terrestre En este caso, se refiere a las transmisiones en el aire, contrariamente al cable o satélite. TDT Televisión Digital Terrestre.27

Servicio técnico: soporte@metronic.com · 902 09 01 36

ZAPBOX EH-D2 - 441622

Recibe correctamente los canales digitales ? Ha necesitado manipular la antena para recibir canales digitales? Ha necesitado un instalador ? Ha necesitado la asistencia telefónica METRONIC ? Está satisfecha con este servicio. Globalmente, está satisfecho de su compra ? Este manual le parece suficientemente claro a la hora de utilizar el aparato ? Qué modificaciones aportaría? Otras sugerencias :

si no Carretera de Sentmenat, 47-49 · 08213 Polinyà (Barcelona)902 09 01 36 · soporte@metronic.com · Fabricado en China Nombre Dirección Código postal Localidad Fecha de compra Lugar de compra Nombre del establecimineto28

Servicio técnico: soporte@metronic.com · 902 09 01 36

CERTIFICADO DE GARANTIA

Este aparato tiene una garantía legal de 2 años (24 meses) en mano de obra y materiales a partir de la fecha de compra del producto. En caso de avería, el cliente debe enviar el producto para su reparación. Es recomendable enviar el producto en su embalaje original, bien protegido para evitar daños en el transporte. Enviar el aparato (INCLUIDO MANDO) junto con el Certificado de Garantía legal y una copia del COMPROBANTE DE COMPRA (factura o ticket de caja). METRONIC comprobará que el aparato está en garantía y no ha sido objeto de un mal uso o manipulación, y, posteriormente será reparado. Una vez reparado, los gastos de transporte de vuelta a su domicilio son a nuestro cargo (sólo Península y Baleares). Quedan excluídos de esta garantía los daños producidos debidos a la manipulación del aparato o mando a distancia, daños físicos producidos por líquidos corrosivos, manchas, etc. También quedan excluídos daños producidos por subidas de tensión de la red eléctrica y las averías producidas por catástrofes naturales (fuego, rayos, inundaciones, golpes y caídas). Las pilas o baterias que hayan alcanzado el final de su vida útil no estarán cubiertas por la garantia. El cambio por avería del equipo o de cualquier pieza del mismo no implicará prorroga de garantía. Durante el resto del tiempo de garantía el aparato será reparado siempre que no haya sido objeto de un mal uso o manipulación. En caso de un aparato manipulado previamente, METRONIC proporcionará un presupuesto de reparación que deberá pagar ANTES de la reparación. Si el periodo de garantía ha finalizado, también se podrá realizar un presupuesto de reparación. Es IMPRESCINDIBLE contactar con el servicio técnico de METRONIC antes de enviar cualquier aparato. Ref. del material : zapbox EH-D2 (441622) Fecha de compra: Numero de serie: Carretera de Sentmenat, 47 - 49 08213 Polinyà (Barcelona) soporte@metronic.com www.metronic.com Fabricado en China Conforme con la norma EN 60065, le pedimos atención acerca de los elementos de seguridad siguientes: No obstruir las aperturas de ven-tilación con objetos como: periódicos, paños, etc. Dejar una distancia mínima de 5cm alrededor del aparato para una ventilación suciente. No situar el aparato cerca de llamas. No exponer el aparato a sal-picaduras de agua ni cerca de recipientes con líquidos. El enchufe debe estar en un lugar accesible. Por respeto al medio ambiente y la ley, no tirar las pilas usadas con la basura ordinaria. Entregarlas en un centro de reciclaje29

Servicio técnico: soporte@metronic.com · 902 09 01 36 A pesar de nuestro esfuerzo en la concepción de nuestros productos y reali- zación de este manual, puede encontrar dificultades. No dude en llamarnos, le atenderemos como se merece: de lunes a viernes de 9 a 12,30h y de 14.30 a 18h. al 902 09 01 36 o bien al e-mail: soporte@metronic.com : Recuerde las informaciones siguientes ANTES DE LLAMAR :

• Modelo de receptor: Zapbox EH-D2 (441622)

ASISTENCIA Y CONSEJOS

Fabricado bajo licencia de Dolby Laboratories. El tér- mino Dolby y el símbolo doble-D son marcas comer- ciales de Dolby Laboratories. Este logotipo significa que no debe tirar los aparatos averiados o ya usados con la basura ordinaria. Estos aparatos son susceptibles de contener sustancias peligrosas que pueden perjudicar la salud y el medio ambiente. Exija la recogida de estos aparatos por su distribuidor o bien utilice los medios de recogida selectiva que están a su disposición en su localidadMETRONIC FRANCE : 100 Rue Gilles de Gennes - Node Park Touraine - 37 310 TAUXIGNY METRONIC IBERICA : Carretera de Sentmenat, 47 - 49, 08213 Polinyà (Barcelona) METRONIC ITALIA : Importato da: Metronic Italia srl - via Marconi 31 - 20080 Vermezzo (MI) - Italy Produit fabriqué en Asie / Made in China / Fabricado en China www.metronic.com
