MANUALE UTENTE HD17K Stayer

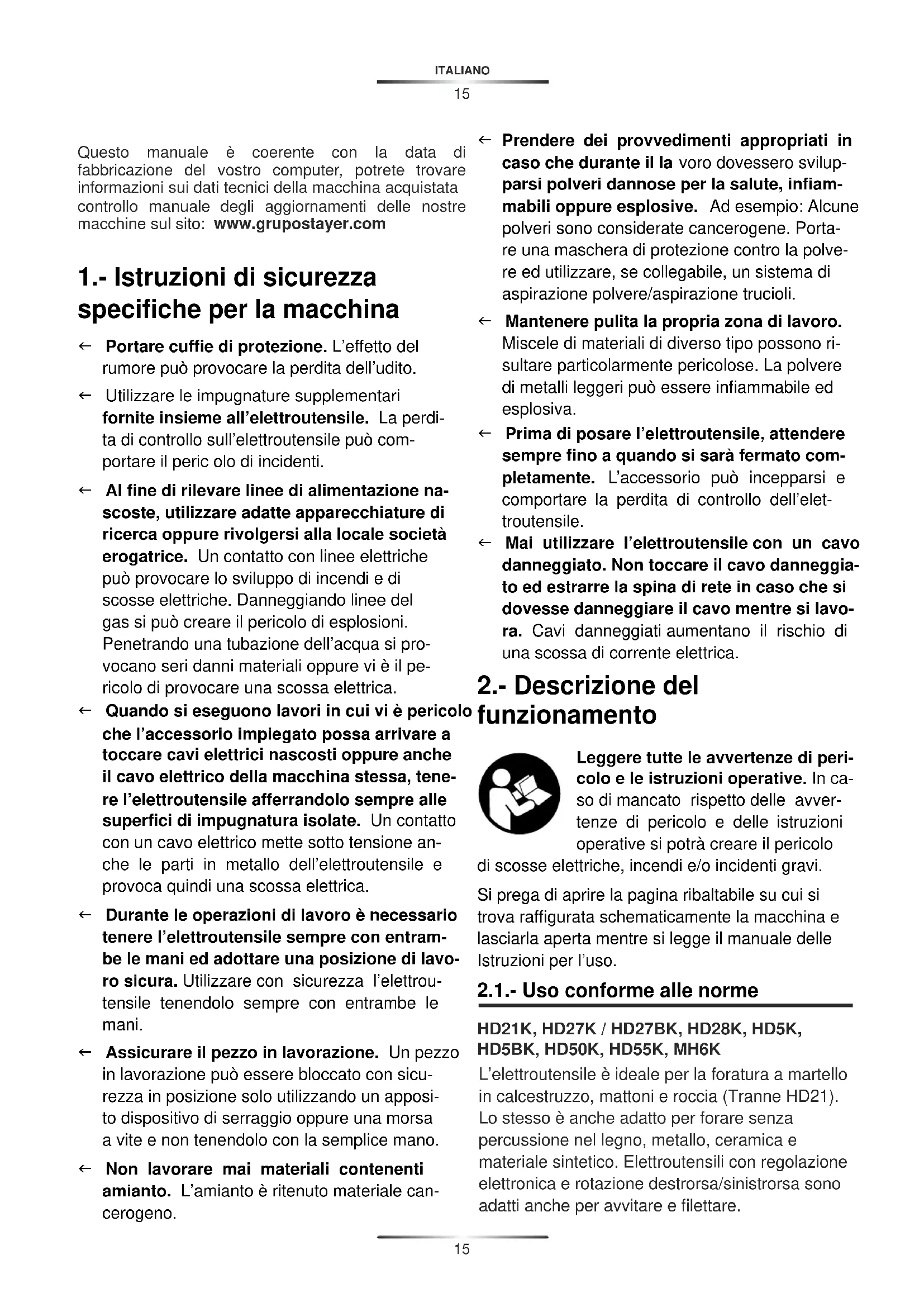

Questo manuale è coerente con la data di fabbricazione del vosto computer, potrete trovare informazioni sui dati tecnici della macchina acquistata controlo manuale degli aggiornamenti delle nostre macchine sul除去: www.grupostayer.com

1.- Istruzioni di sicurezza specifiche per la macchina

Portare cuffie di protezione. L'effetto del rumore cui provocare la perdita dell'udito.
Utilizzato le impugnature supplementari fornite insieme all'eletttroutensile. La perdita di controllo sull'eletttroutensile può comportare il peric olo di incidenti.
Al fine di rilevare linee di alimentazione nascoste,utilizzare adatte appearechiature di ricerca oppure rivolgersi alla locale societa erogatrice. Un contatto con linee elettriche cui provocare lo sviluppo di incendi e discosse elettriche.Danneggiando linee del gas si cui create il pericolo di esplsoioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica.
Quando si eseguono lavori in cui vi è pericolò che l'accessorio impiegato possa arrivare a toccare cavi elettrici nascosti oppure ancche il cavo elettrico della macchina stessa, tenere l'eletttradensile afferrandolo sempre alle superfici di impugnatura isolate. Un contatto con un cavo elettrico mette sotto tensione ancche le parti in metallo dell'eletttradensile e provocà quindi una scossa elettrica.
Durante le operazioni di lavoro è necessario tenere l'elettroutensile sempre con entrambé le mani ed adottare una posizione di lavoro sicura. Utilizzato con sicurezza l'elettroutensile tenendolo sempre con entrambé le mani.
Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposto dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
Non lavorare mai materiali contenti amIENTo. L'amianto è ritenuto materiale cancerogeno.

Prendere dei provvedimenti appropriati in caso che durante il la voro dovessero svilupparsi polveri dannose per la salute, inflammabili oppure esplosee. Ad esempio: Alcune polveri sono considerate cancerogene. Portare una maschera di protezione contro la polvere ed utilizzato, se collegabile, un sistema di aspirazione polvere/aspirazione trucioli.
Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono risultare particolarmente pericolose. La polvere di metalli leggeri cui quod assere infiammabile ed esplosiva.
Prima di posare l'elettroutensile, attendere sempre fino a quando si sare fermato completamente. L'accessorio cui incepparsi e comportare la perdita di controllo dell'elettroutensile.
Mai utilizzato l'eeltroutensile con un cavo danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso che si dovesse danneggiare il cavo nelle lavora. Cavi danneggiati augmentano il rischio di una scossa di corrente elettrica.

2.- Descrizione del funzionamento

Leggere tutte le avventenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potra create il pericolo

di scosse elettriche, incendi e/o incidenti gravi.

Si prega di aprire la pagina ribaltabile su cui si trova raffigurata schematicamente la macchina e lasciarla aperta quando si legge il manuale delle Istruzioni per l'uso.

2.1.- Uso conforme alle norme

HD21K, HD27K / HD27BK, HD28K, HD5K, HD5BK, HD50K, HD55K, MH6K

L'elettroutensile è ideale per la foratura a martello in calcestruzzo, mattoni e roccia (Tranne HD21). Lo stesso èanche adatto per forare senza percussione nel legno, metallo, ceramica e materiale sintetico. Elettroutensili con regolazione elettronica e rotazione destrorsa/sinistrorsa sono adattianche per avvitare e filettare.

HD15K, HD17K, HD9BK, HD10K, MH8K

L'eeltroutensile è idoneo per pesanti lavori di demolizione e di scalpellatura e, utilizzando rispetti accessori opzionali,anche per operazioni di conficcamento e di costipazione.

2.2.- Componenti illustrati

La numerozione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.

1 Mandrino
2 Portautensili SDS-plus/SDS-max
3 Protezione antipolvere
4 Mandrino di serraggio
5 Commutatore del senso di rotazione
6 Tasto di bloccaggio per interrottore avvio/arresto
7 Interruttore di avvio/arresto
8 Tasto di sbloccaggio per interruptore arresto rotazione/percussione
9 Interruttore arresto rotazione/percussione

10 Tasto per la regolazione rpm
11 Impugnatura supplementare
12 Impugnatura
13 Maniglia
14 Dado zigrinato per maniglia
15 Bullone di blocaggio
16 Gambo dell'utensile
17 Mandrino portautensile
18 Scalpello posizione del selettore

3.- Montaggio

HD21K, HD27K / HD27BK, HD28K, HD5K, HD5BK, HD50K, HD55K, HD3K, HD6K, HD6BK, HD45K, MH2K, MH6K, MH8K

Prima di qualunque intervento sull'elettrou-tensile estrarre la spina di rete alla presa.

3.1.- Impugnatura supplementare

Utilizzato il Vostro elettROUTensile sostanto con l'impugnatura supplementare 11.

Regolazione dell'impugnatura supplementare

L'impugnatura supplementare 11 hanno essere spostata liberamente e regolata in modo da permettere di prendere una posizione di lavoro di assoluta maneggevolezza.

Girare la maniglia inferiore dell'impugnatura supplementare 11 in senso antiorario e spostare l'impugnatura supplementare 11 alla posizione richiesta. Avvitare dunque la maniglia inferiore dell'impugnatura supplementare 11 di nuovo bene in senso orario.

Prestare attenzione affinché il nastro di serraggio dell'impugnatura supplementare si trovi nella scanalatura prevista allo scopo sulla carcassa.

3.2.- Cambio degli utensili

La protezione antipolvere 3 ha la funzione di impedire in larga misura che la polvere provocata forando possa arrivare a penetrare nel mandrino portautensile durante la fase di funzionamento.

Applicando l'accessorio,attenzione a non daneggiare la protezione antipolvere 3.

¹ Una protezione antipolvere danneggiata de- ve essere sostituita immediatamente. Si consiglia di affidare l'operazione ad un Centro di Assistenza Clienti.

Montaggio dell'utensile accessorio SDS

Con il mandrino portapunta SDS è possi-bile sostituire l'utensile accessorio in modo fac-le e comodo senza l'impiego di ulteriori attrezzi.

Pulire il gambo dell'utensile accessorio ed applicarvi un leggero strato di grasso.

Applicare l'accessorio nel mandrino portautensile ruotandolo fino a farlo sare arrivato a bloccarsi autonomamente.

Controllare il bloccaggio tirando l'accessorio.

Ilsystemadell'accessorioSDSeun systemamobile.Inthisomodoshahauna deviazionedella rotazionenelcorso delfunzionamentoa vuoto.Qestofatto nonhaessuneffetto sullaprecisionedelforavorviene automaticamentenelcorso dellaforatura.

Smontaggio dell'utensile accessorio SDS

Spingere il mandrino di serraggio 4 all'indietro ed estrarre l'accessorio.

3.3.- Maniglia (HD15K / HD17K)

La maniglia 13 più essere spostata liberamente. Allentare il dato zigrinato 14, ribaltare la maniglia 13 attorno all'asse della macchina portandola alla posizione richiesta ed avvitare di nuovo bene il dato zigrinato 14

La maniglia 3 può essere montata in un'altra posizione. A tal fine, svitare Completely il dato zigrinato 14 ed estrarre quando la vita a testa esagonale Completely tirandola verso l'alto. Tirare la maniglia 3 lateramente e ribaltare di 180^ il particolare di serraggio rimanente. Montare la maniglia 13 seguendo l'ordine inverso.

3.4.- Cambio degli utensili (HD15K / HD17K/ MH2K / MH6K / MH8K)

Prima di qualunque intervento sull'elettrotensile estrarre la spina di rete alla presa.

Pulire il gambo dell'utensile 16 ed applicarvi un leggero strato di grasso.

Estrarre completeness il bullone di bloccaggio 15 e ruotarlo di 180^ in senso antiorario. Far scattare di nuovo in posizione il bullone di bloccaggio 15

Spingere l'accessorio impiegato fino alla battuta nel mandrino portautensile. La scanalatura del gambo dell'utensile 16 deve indicate verso l'alto come indicato nell'illustrazione.

Controllare il bloccaggio tirando l'utensile accessorio.

4.- Uso

4.1.- Messa in funzione

Osservare la tensione di rete! La tensione della rete deve corrispondere a那一 della tarchetta dell'elettroutensile. Gli elettroutensili con l'indicazione di 230 V possono essere collegati ancche alla rete di 220 V.

Regolazione del modo operativo

Con il selettore «foratura/foratura a martello» 9 scegliere il modo operativo dell'eletttroutensile.

Per modificare il modo operativo premere il tasto di sbloccaggio 8 e ruotare il selettore «foratura /foratura a martello» 9 nella posizione desiderata fino a quando lo stesso non scatta in posizione in modo percettabile.

Notabene: Modificare il modo operativo solo quando I'elettroutensile è spento! In caso contrario I'ellettroutensile può subire dei danni.

Posizione per forature battenti nel calcestruzzo oppure materiale pietroso HD5K, HD5BK, MI

Posizione per foratura
senza percussione nel
legname, metallo, cer
mica e materiale sintet
tico edanche per avvita
tura e fillettatura

Posizione per correggere la posizione di scalpellatura

Posizione per scalpella HD5K, HD5BK, MH6K: 8

Ripositionare Scalpellatura Vario-lock (HD9CK)

Lo scalpello 12 può essere posizionata ad angoli. Così, la posizione di lavoro ottimale può essere impostato per agli applicazione.

Inserire lo scalpello nel portautensili

• Spingere l'anello 18 in avanti e ruotare lo scalpello nella posizione desiderata.
• Rilasciare il anello 18 per bloccare la posizione.

Impostazione del senso di rotazione

Con il commutatore del senso di rotazione 5 è possibile modificare il senso di rotazione dell'elettroutensile. Comunque, ciò non è possibile quando l'interruttore di avvio/arresto 7 è premuto.

Rotazione destrorsa: Ruotare il commutatore del senso di rotazione 5 su entrambi i lati fino all'arresto in posizione
Rotazione sinistorsa: Ruotare il commutatore del senso di rotazione 5 su entrambi i lati fino all'arresto in posizione.

Per operazioni di foratura e scalpellatura, regolare il senso di rotazione sempre su rotazione destrorsa.

Accendere/spegnere

Per accendere l'eeltroutensile premere l'interruttore di avvio/arresto 7.

Per bloccare l'interruttore avvio/arresto, tenerlo premuto e premere ulteriormente il tasto di bloccaggio 6.

Per spegnere l'electroutensile rilasciare l'interruttore di avvio/arresto 7. In caso di interuttore di avvio/arresto 7 bloccato, premerlo prima e rilasciarlo poi subito.

Regolazione del numero di giri/Numero di colpi

È possibile regolare a variazione continua la velocità/frequency di colpi dell'eletttroutensile in funzione operando con la pressione che si esercita sull'interruttore avvio/arresto 7/10.

Esercitando una leggera pressione sull'interruttore di avvio/arresto 7/10 si ha una riduzione della velocità/Numero frequenza colpi. Aumentando la pressione si aumenta la velocità/Numero frequenza colpi.

Frizione di sicurezza contro il sovraccarico

La trasmissione all'alberino filettato si blocca se l'accessorio si inceppa oppure restabloccato. Per via delle rilevanti forze che siviluppano nelle si opera in quello modo, afferrare sempre l'elettroutensile con entrambe le mani ed assicurarsi una sicura posizione operativa.
Se l'elettROUTensile si blocca, spegnere l'elettROUTensile e sbloccare l'accessorio impiegato. Avviando la macchina con la punta utensile bloccata si provocano alto momenti di reazione!

4.2.- Indicazioni operative

Cambio della posizione scalpellatura

Si ha la possibilità di bloccare lo scalpello SDS in posizioni. In quello modo è possible prendere rispettivamente la posizione di lavoro ottimale.

Appicare lo scalpello nel mandrino portautensile.

Ruotare l'interruttore arresto rotazione/percussione nella posizione

Ruotare il mandrino portautensile sulla posizione di scalpellatura richiesta.

Ruotare l'interruttore arresto rotazione/percussione 8 nella posizione «Scalpellatura». In quello modo il portautensili è bloccato.

Per lavori di scalpellatura regolare il senso di rotazione su rotazione destrorsa.

Accensione/spegnimento: A

Per accendere l'electroutensile premere l'interruttore di avvio/arresto 4 e tenerlo premuto.

Per spegnere l'eeltroutensile rilasciare di nuovo l'interruttore di avvio/arresto 4.

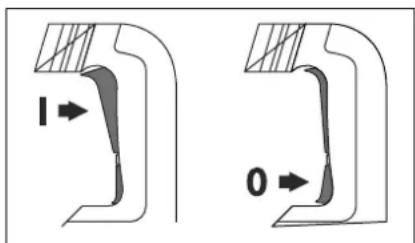

Accensione/spegnimento: B

Per la messa in funzione dell'elettroutensile pre-mere l'interruttore di avvio/arresto 6/7 in alto (I) fino a quando lo stesso si blocca.

Per lo spegnimento dell'elettroutensile premere l'interruttore di avvio/arresto 6/7 in basso (0) e rilasciarlo.

In caso di temperature basse, l'elettroutensile raggiunge solo dopo un dato tempo la potenza battente/potenza di percussione completa.

Regolazione del numero di giri/nromo di colpi

Tramite l'electronica di regolazione 10 è possibile preselezionare in continuo il numero di giri e la frequenza dei colpi in funzione del materiale in lavorazione.

La potenza massima di percussione si raggiunge quando la rotellina per la selezione del numero di giri 10 si trova in posizione «6» HD50K. In caso di numero di giri ridotti, per motivi tecnici si riduce ancche la potenza di percussione.

Uso HD15K / HD17K

4.3.- Messa in funzione

Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta dell'eletttroutensile. Gli eletttroutsili con l'indicazione di 230V posso sono essere collegatianche alla rete di 220V

Accendere/spegnere

Per accendere l'eeltroutensile, spingere in avanti l'interruttore di avvio/arresto 6/7 in posizione «I».

Per spegnere l'elettroutensile, ribaltare l'interruttore di avvio/arresto 6/7 in posizione «0».

In caso di temperatureasse l'eeltroutensile raggiunge la propria completa potenza del colpo soltanto\ dopo un certo periodo di tempo.

Tale periodo di avviamento poto essere ridotto battendo una volta sul pavimento l'utensile accessorio inserto nell'eletttroutensile.

4.4.- Indicazioni operative

Lavorando, impugnare l'electroutensile alla maniglia 1 con entrambe le mani.

Per raggiungere la magiore possibile ammortizzazione del colpo, operare esercitando soltanto una pressione media.

5.- Manutenzione ed assistenza

5.1.- Manutenzione e pulizia

Prima di qualunque intervento sull'elettrou-tensile estrarre la spina di rete alla presa.
Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'elettroutensile e le prese di ventilazione.

< Una protezione antipolvere danneggiata deve essere sostituita immediatamente. Si consiglia di affidare l'opération ad un Centro di Assistenza Clienti.

Pulire il portautensili 2 loro!.

Quando le spazzole di carbone sono usurate, l'elettROUTENSILE si spegne automaticamente. Per le operazioni dimanutenzione l'elettROUTENSILE devese spondito al Centro di Assistenza Clienti. Per l'indirizzo, videere paragrafo «Servizio post-vendita».

Affilare gli scalpelli

Solo con attrezzi di scalpellatura bene affiliati si possono raggiungere buoni risultati. Provedere dunque ad affilarli sempre a tempo debito. In quello modo si garantisce una lunga durata degli attrezzi e buoni risultati delle operazioni.

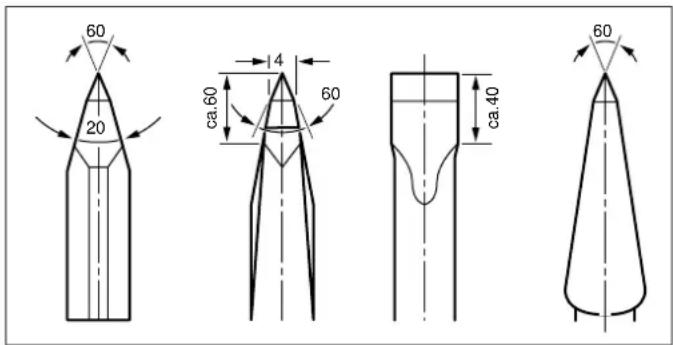

Riaffilatura

Smerigliare gli attrezzi di scalpellatura utilizzando mole abrasive, p. es. corindone prezioso, mantenendo sempre costante l'aggiunta di acqua. Nella figura si trovano valori significativi per questa operazione.

Accertarsi che sui taglienti non si arriviti alla presenza di colore di rinvenimento; ciò comprometterebbe la durezza degliattrezzi di scalpellatura.

Per operazioni di fucinatura surriscaldare lo scalplo. fino a 850-1050 ^ C (rosso chiaro fino a giallo).

Per operazioni di tempratura surriscaldare lo scalpello fino a circa 900^ e temprarein bagno d'olio. Al termine dell'operazione, lasciarlo nel forno per ca. un'ora a 320^ (colore di rivenimento blu bianro).

Se nonostante gli accurati procedimenti di produzione e di controllo l'elettROUTensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettROUTensili Stayer.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto ripotato sulla targhetta di fabbricazione dell'eletttroutensile!

5.2.- Smaltimento

Avviare ad un ricericlaggio rispettoso dell'ambiente gli imballaggi, gli elettrotensili e gli accessori dismessi.

Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Conformmente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche

(RAEE) ed all'attuazione del recepi-

mente nel diritto nazionale, gli elettroutensili divertati inservibili devono essereraccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Con agli riserva di modifiche tecniche.

5.4.- Dichiarazione di conformità

Dichiariamo sotto la nostra esclusiva responsabilità, che questo prodotto è conforme alle norme o ai documentsi normativi seguenti: UNE EN 60745-

1:2010/A11:2011, UNE EN 60745-2-6:2011, EN 55014-1:2006, EN 61000-3-2:2006, EN 61000-3-

3:1995+A1:2001+A2:2005, EN ISO 3744:1995 in base alle pre-scrizioni delle direttive 2004/108/CE, 2006/42/CE, 2000/14/CE.

Ramiro de la Fuente

Director Manager

C∈ROHS

16 dicembre 2013

5.3. Dati Tecnici

= Potenza nominale di ingressso

= Velocità di carico

= Percussion

= Energia a percussione

= Inserimento

= Massimo di foratura, acciaio

= Massimo di foratura, pietra

= Massimo di foratura, con corona

= Peso

LwA

= Livello di potenza sonora

= Livello di pressione sonora

=Vibration

Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V 50/60 Hz - 110/120 V 60 Hz. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate pos sono essere divergenti. Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descriptorsi commerciali di singoli elettroutensili possono variare.

E = Energia percussiva

= Inserção
