BEDIENUNGSANLEITUNG HD17K Stayer

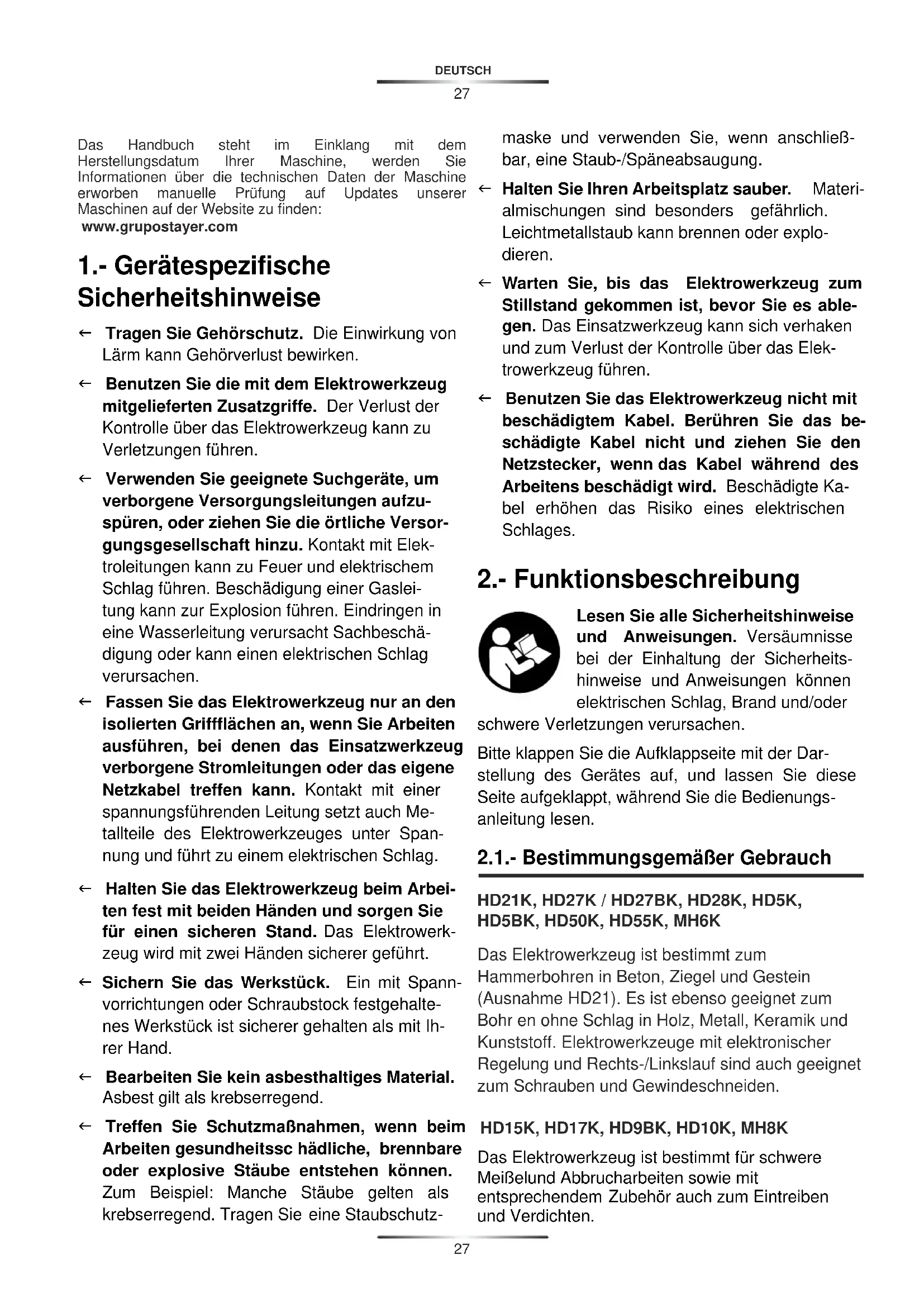

Das Handbuch steht im Einklang mit dem Herstellungsdatum Ihrer Maschine, werden Sie Informationen über die technischen Daten der Maschine erworben manuelle Prüfung auf Updates unserer Maschinen auf der Website zu finden: www.grupostayer.com

1.- Gerätespezifische Sicherheitshinweise

Tragen Sie Gehörschutz. Die Einwirkung von Lärn kann Gehörverlust bewirken.
Benutzen Sie die mit dem Elektrowerkzeug mitgelieferten Zusatzgriffe. Der Verlust der Kontrolle über das Elektrowerkzeug kann zu Verletzungen führen.
Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.
Fassen Sie das Elektrowerkzeug nur an den isolierten Grifflächen an, wenn Sie Arbeiten ausführten, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch Metallteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag.
Halten Sie das Elektrowerkzeug beim Arbeits-ien fest mit beiden Handen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Handen sicherer geführt.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.
Bearbeiten Sie kein asbesthaltiges Material. Asbest gilt als krebserrend.
Treffen Sie Schutzmaßnahmen, wenn beim Arbeiten gesundheitssc hydliche, brennbare oder explosive Stäube entstehen können. Zum Beispiel: Manche Stäube gelten als krebsergrund. Tragen Sie eine Staubschutz-

maske und verwenden Sie, wenn anschließbar, eine Staub-/Späneabsaugung.

Halten Sie ihren Arbeitsplatz sauber. Materialischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren.
Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht undziehen Sie den Netzstecker, wenn das Kabel während des Arbeitsens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.

2.- Funktionsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder

schwere Verletzungen verursachen.

Bitte klappen Sie die Aufklappsite mit der Darstellung des Gerätes auf, und setzen Sie diese Seite aufgeklappt, während Sie die Bedienungs-anleitunglesen.

2.1.- Bestimmungsgemäßer Gebrauch

HD21K, HD27K / HD27BK, HD28K, HD5K, HD5BK, HD50K, HD55K, MH6K

Das Elektrowerkzeug ist bestimmt zum Hammerbohren in Beton, Ziegel und Gestein (Ausnahme HD21). Es ist ebenso geeignet zum Bohr en ohne Schlag in Holz, Metall, Keramik und Kunststoff. Elektrowerkzeuge mit elektronischer Regelung und Rechts-/Linkslauf sind auch geeignet zum Schrauben und Gewindeschneiden.

HD15K, HD17K, HD9BK, HD10K, MH8K

Das Elektrowerkzeug ist bestimmt für schwere MeiBelund Abbrucharbeiten sowie mit entsprechendem Zubehor auch zum Eintreiben und Verdichten.

2.2.- Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.

1 Schnellspann-Wechselbohrfutter
2 Werkzeugaufnahme SDS-plus / SDS-max
3 Staubschutzkappe
4 Verriegelungshülse
5 Drehrichtungsumschalter
6 Feststelltaste für Ein-/Ausschalter
7 Ein-/Ausschalter
8 Entriegelungstaste für Schlag-/Drehstopp-Schalter
9 Schlag-/Drehstopp-Schalter
10 Taste für Tiefenanschlageinstellung
11Zusatzgriff
12 Handgriff
13 Tragegriff
14 Rendelmutter fur Tragegriff
15 Sperrbolzen
16 Werkzeugschaft
17 Werkzeugaufnahme
18 Chisel Wahlschalter

3.- Montage

HD21K, HD27K / HD27BK, HD28K, HD5K, HD5BK, HD50K, HD55K, HD3K, HD6K, HD6BK, HD45K, MH2K, MH6K, MH8K

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

3.1.-Zusatzgriff

Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zusammengriff 11.

Zusatzgriff schwenken

Sie können den Zusammengriff 11 beliebig schwenken, um eine sichere und ermudungsarme Arbeitshaltung zu erreichen.

Drehen Sie das untere Griffstück des Zusatzgriffs 11 entgegen dem Uhrzeigersinn und schwenken Sie den Zusatzgriff 11 in die gewünschte Position. Danach drehen Sie das untere Griffstück des Zusatzgriffs 11 im Uhrzeigersinn wieder fest.

Achten Sie darauf, dass das Spannband des Zusatzgriffs in der davon vorgesehenen Nut am Gehäuse liegt.

3.2.- Werkzeugwechsel

Die Staubschutzkappe 3 verhindert weltgehend das Eindringen von Bohrstaub in die Werkzeugaufnahme während des Betriebes. Achten Sie beim Einsetzen des Werkzeuges darauf, dass die Staubschutzkappe 3 nicht beschädigt wird.

Eine beschädigte Staubschutzkappe ist sofort zu ersetzen. Es wird empfohlen, dies von einem Kundendienst vornehmen zu halten.

SDS Einsatzwerkzeug einsetzen

Mit dem SDS-Bohrfutter konnen Sie das Einsatzwerkzeug einfach und bequem ohne Verwendung zusätzlicher Werkzeuge wechseln.

Setzen Sie das Einsatzwerkzeug drehend in die Werkzeugaufnahme ein, bis es selbst)tig verriegelt wird.

Überprüfen Sie die Verriegelung durch Ziehen am Werkzeug.

Das SDS-Einsatzwerkzeug ist systembedingt frei beweglich. Dadurch entsteht beim Leerlauf eine Rundlaufabweichung. Dies hat keine Auswirkungen auf die Genauigkeit des Bohrlochs, da sich der Bohrer beim Bohren selbst zentriert.

SDS-Einsatzwerkzeug entnehmen

Schieber Sie die Verriegelungshülse 4 nach hinten und entnahmen Sie das Einsatzwerkzeug.

3.3.-Tragegriff (HD15K/HD17K)

Sie konnen den Tragegriff 13 beliebig.
schwenken Lösen Sie die Rändelmutter 14,
schwenken Sie den Tragegriff 13 um die
Geräteachse in die gewünschte Position und
ziehen Sie die Rändelmutter 14 wieder fest.

Sie konnen den Tragegriff 13 ummontieren.

Schrauben Sie die Rändelmutter 14 ganz ab undziehen Sie danach die Sechskantschraube nachober heraus. Ziehen Sie den Tragegriff 13 seitlichab und schwenken Sie das verbleibende Spannteilum 180^ . Montieren Sie den Tragegriff 13 inumgekehrter Reihenfolge.

3.4.- Werkzeugwechsel (HD15K/HD17K/MH2K / MH6K / MH8K)

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Reinigen Sie den Werkzeugschaft 16 und fetten Sieihnleitung ein.

Ziehen Sie den Sperrbolzen 15 Heraus und drehen Sieihn um 180^ entgegen dem Uhrzeigersinn.

Lassen Sie 15 wieder einrasten.den Sperrbolzen

Führer Sie das Einsatzwerkzeug bis zum Anschlag in. Die Nut des die Werkzeugaufnahme

Werkzeugstafess wie im Bild gezeigt nach offen weisen.

Überprüfen Sie die Verriegelung durch Ziehen am Werkzeug.

4.- Betrieb

4.1.- Inbetriebnahme

Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichne Elektrowerkzeuge können auch an 220 V betrieben werden.

Betriebsart einstellen

Mit dem Umschalter "11" Bohren/Hammerbohren 9 wahlen Sie die Betriebsart des Elektrowerkzeugs.

Drücken Sie zum Wechsel der Betriebsart die Entriegelungstaste 8 und drehen Sie den Umschalter „Bohren/Hammerbohren" 9 in die gewünschte Position, bis er hörbar einrastet.

Hinweis: Ändern Sie die Betriebsart nur bei ausgeschaltetem Elektrowerkzeug! Das Elektrowerkzeug kann sonst beschädigt werden.

Position zum Hammerbohren in Beton oder

Stein. HD5K,HD5BK, MH6K: 8

Position zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff sowie zum Schrauben und Gewindeschneiden

Position zum Verstellen der MeiBelposition

Position zum Meißeln HD5K, HD5BK, MH6K: 8'

Positionieren MeiBeln Vario-Lock (HD9CK)

Der MeiBel 12 an Winkeln positioniert werden.
So kann die optimale Arbeitsposition für jeder Anwendung eingestellt werden.

Legen Sie den Meißel in der Werkzeugaufnahme

• Schieber den Sie den Ring 18 nach vorn und drehen Sie den Meißel in die gewünschte Position.

• Lassen Sie den Ring 18, um die Position zu verriegeln.

Drehrichtung einstellen

Mit dem Drehrichtungsumschafter 5 können Sie die Drehrrichtung des Elektrowerkzeuges ändern. Bei gedrücktem Ein-/Ausschalter 7 ist dies jederlich nicht möglich.

Rechtslauf: Drehen Sie den Drehrrichtungssumschalter 5 beidseitig bis zum Anschlag in Position.
Linklauf: Drehen Sie den Drehrrichtungssumschalter 5 beidseitig bis zum Anschlag in Position.

Stellen Sie die Drehrichtigung zum Hammerbohren, Bohren und Meißeln immer auf Rechtslauf.

Ein-/Ausschalten

Zum Einsatz des Elektrowerkzeugs drucken Sie den Ein-/Ausschalter 7.

Zum Arretieren des Ein-/Ausschalters halten Sie diesen gedrückt und drücken zusätzlich die Feststelltaste 6.

Zum Ausschalten des Elektrowerkzeugs setzen Sie den Ein-/Ausschalter 7 los. Bei arretiertem Ein-/Ausschalter 7 drücken Sie diesen zuerst und setzenihn danach los.

Drehzahl/Schlagzahl einstellen

Sie können die Drehzahl/Schlagzahl des eingeschalteten Elektrowerkzeugs stufenlos regulieren, je nachdem, wie welt Sie den Ein-/Ausschalter 7/10 eindrücken.

Leichter Druck auf den Ein-/Ausschalter 7/10 bewirkt eine niedrige Drehzahl/Schlagzahl. Mit zunehmendem Druck erhöht sich die Drehzahl/ Schlagzahl.

Überlastkupplung

Klemmt oder hakt das Einsatzwerkzeug, wird der Antrieb zur Bohrspindel unterbrochen. Halten Sie, wegen der damit auftenden Kräfte, das Elektrowerkzeug immer mit beiden Händen gut fest undnehmen Sie einen festen Stand ein.
Schalten Sie das Elek trowerkzeug aus und lösen Sie das Einsatzwerkzeug, wenn das Elektrowerkzeug blockiert. Beim Einschalten mit einem blockierten Bohrwerkzeug entstehen hohe Reaktionsmomente.

4.2.- Arbeitschinweise

Verändern der MeiBelstellung

Sie können den Meißel in Stellungen arretieren. Dadurch können Sie die jeweils optimale Arbeitsposition einnehmen.

Setzen Sie den Meißel in die Werkzeugaufnahme ein.

Drehen Sie den Schlag -/Drehstopp-Schalter 8
Drehen Sie das Einsatz zwerkzeug in die gewünschte MeiBelstellung.

Drehen Sie den Schlag -/Drehstopp-Schalter 8 in die Position „MeiBeln". Die Werkzeugaufnahme ist damit arretiert.

Stellen Sie die Drehrichtung zum Meißeln auf Rechtslauf.

Ein-/Ausschalten: A

Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschalter 6 und halten ihn gedrückt.

Um das Elektrowerkzeug auszuschalten setzen Sie den Ein-/Ausschalter 6 los.

Ein-/Ausschalten: B

Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschalter 6/7 offen (I), bis er arretiert.

Um das Elektrowerkzeug ausschalten drucken Sie den Ein-/Ausschalter 6/7 unten (0) und haltenihn los.

Bei niedrigen Temperatures erreicht das Elektrowerkzeug erst nach einer gewissen Zeit die volle Hammerleitung/ Schlagleistung.

Drehzahl/Schlagzahl einstellen

Die Regelelektronik 10 ermöglich eine stufenlose Dreh- und Schlagzahlvorwahr für materialgerechtes Arbeitsen.

Die maximale Hammerleistung wird erreicht, wenn das Stellrad 10 auf Stellung „6" steht HD50K. Bei kleineren Drehzahlwerten ist die Hammerleistung technisch bedingt geringer.

Betrieb HD15K/HD17K

4.3.- Inbetriebnahme

-Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichne Elektrowerkzeuge können auch an 220 V betrieben werden.

Ein-/Ausschalten

Kippen Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschalter 6/7 in Position "I".

Um das Elektrowerkzeug auszuschalten kippen Sie den Ein-/Ausschalter 6/7 in Position "0"

Bei niedrigen Temperatures erreicht das Elektrowerkzeug erst nach einer gewissen Zeit die volle Schlagleistung.

These Anlaufzeit können Sie verkurzen, in dem Sie das in das Elektrowerkzeug eingesetzt.

Einsatzwerkzeug einmal auf den Boden stoßen.

4.4.- Arbeitschinweise

Halten Sie das Elektrowerkzeug während des Arbeitsens mit beiden Händen am Handgriff 1

Arbeiten Sie für eine möglichst hohe Schlagdämpfung nur mit mächtigem Druck.

5.- Wartung und Service

5.1.- Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Halten Sie das Elektrowerkzeug und die Lufungsschlitze sauber, um gut und sichere zu arbeiten.
Eine beschädigte Staubschutzkappe ist sofort zu ersetzen. Es wird empfohlen, dies von einem Kundendienst vornehmen zu halten.

Säubern Sie die Werkzeugaufnahme 2 nach jeder Gebrauch.

Bei verbrauchten Schleifkohlen schaltet das Elektrowerkzeug selbsttätig ab. Das Elektrowerkzeug muss zur Wartung an den Kundendienst geschickt werden, Anschriften siehe Abschnitt „Service und Kundenberater".

ScharfenderMeiBelwerkzeuge

Nur mit scharfen Meißelwerkzeugen erreichen Sie gute Ergebnisse, schäften Sie deshalb die Meißelwerkzeuge rechtzeitig. Dies gewährleistete eine lange und gute Lebensdauer der Werkzeuge Arbeitsergebnisse.

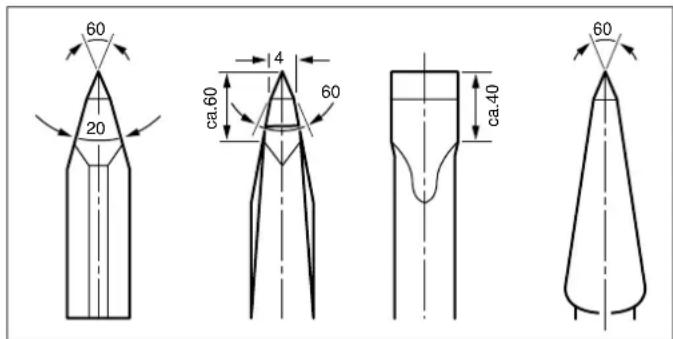

Nachschleifen

Schleifen Sie die Meißelwerkzeuge an Schleifscheiben, z.B. Edelkorund, unter gleichbleibender Wasserzufuhr. Richtwerte davon enthalt die Abbildung. Achten Sie darauf, dass sich an den Schneiden keine Anlassfarben zeigen; dies beeinträchtigt die Härte der Meißelwerkzeuge.

Zum Schmieden erhitzen Sie den Meiβel auf 850 bis 1050^ (hellrot bis gelb).

Zum Härten erhitzen Sie den Meißel auf etwa 900^ und schreckenihn in Öl ab Anschließend{lassen Sieihn im Ofen ca. eine Stunde bei 320^ (Anlassfarbe hellblau) an.

Sollte das ElektrowerkzeugTOTZ sorgfaltiger Herstellungs- und Prüfverfahrenomal ausfallen,ist die Reparatur von einer autorisierten Kundendienstelle fur Stayer-Elektrowerkzeuge ausfuhren zu halten.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.

5.2.- Entsorgung

Elektrowerkzeuge, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr

gebrauchsfähige Elektrowerkzeuge getrennt gesammt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Änderungen vorbehalten.

5.3. Technische Daten

Eistungsaufnahme

Lastrehzahl

Percussion

= Schlagenergie

= Insertion

=MaximaleBohr-,Stahl-

=MaximaleBohr-,Stein-

=Maximale Bohr-,mit Bohrkrone

= Gewicht

L_WA = Schalleistungspegel

Angaben gelten für Nennspannungen [U] 230/240 V ~ 50/60 Hz - 110/120 V ~ 60Hz. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.itte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelnere Elektrowerkzeuge konnen variieren.

5.4.- Konformitätserklarung

Wir erklären in alleiniger Verantwortung, dass these
Produkt mit den folgenden Normen oder normativen
Dokumenten übereinstimmt: UNE EN 60745-
1:2010/A11:2011, UNE EN 60745-2-6:2011, EN
55014-1:2006, EN 61000-3-2:2006, EN 61000-3
3:1995 +A1:2001 +A2:2005 gemaB den
Bestimmungen der Richtlinien 2004/108/CE
2006/42/CE, 2000/14/CE
