MANUALE UTENTE BO613JTN BOMPANI

Dati tecnici e caratteristiche 3

Installazione 4-5

Aerazione del locale 4

Ubicazione 4

Collegamento gas 4

Adattamento ai diversi gas 4

Sostituzione iniettori 4

Regolazione minimo 4

Allacciamento elettrico 5

Accensione elettrica 5

Dispositivo di sicurezza 5

Per l'utente 6-11

Aerazione del locale 6

Accensionedebrucatori 6

Accensionedel fornoa gas 6

Accensionedelgrillagas 6

Dispositivo di sicurezza 6

Accensione elettrica 6

Uso piano di cottura a gas 6

Uso piastre elettriche 6

Uso forno a gas 6

Uso grill a gas o elettrico 7

Uso forno elettrico multi 4. 7

Uso forn o elettr.statico "4New" 7

Uso fornoelettr.ventilato "4" 7

Uso fornoe electrico multifunzione 6 7

Uso forno elettrico multifunzione 7

Uso del contaminuti 8

Uso programmatore fine cottura monocomo mando 8

Uso programmatore elettronico 8

Per togliere la porta del forno 9

Uso degli accessori delorno 9

Uso piano cottura vetroceramica. 9

Pulizia piano cottura vetroceramica 10

Consiglio avvertenze 10

La Direttiva 2002/96/EC (RAEE) 11

Regolamento Europeo 1935/2004 11

Figure 59-61

• La nostra Società, nel ringraziar Vi per aver scelto uno dei loro qualiificati prodotti, desidera vivamente che otteniate da esta apparecchiatura le migliorie prestazioni, giustamente auspicate al momento dell'acquisto. A questo scopo Vi invita a leggere e seguire attentamente le istruzioni del presente libretto; considerando oviamente solo quei paragrafi che riguardano accessori e strumentazione presenti nel Vostro apparecchio. La Ditta costrutrice declina agli responsabilità per anni a cose o a persone derivanti da cattiva installmento o non corretto uso dell'apparecchio stesso.
• Nello spirito di produrre appearecchi sempre più allineati alle tec-niche moderne, e/o per una sempre migliorie qualità del prodotto, la nostra Società si riserva il diritto di apportare modifiche,anche sua preavviso, alla per altri create disagi in utenza.
• Per eventuali richieste di pezzi di ricambio, la domanda al Vostro rivenditore deve essere completata dal n^ di modello e n^ di matricola stampigliati sulla targhetta matricolare. La targhetta è visibile aprendo il vano scaldapiatti (se esiste) oppure è situato nelle schienale della cucine.
• APPARECCHIO CONFORME ALLE DIRRETTIVE:
  -CEE 2009/142/CE (ex 90/396)
• 2006/95/CE Bassa Tensione(sostituise la 73/23/CEE e successivi emendamenti)
• CEE 2004/108 (Radiodisturbi)
• Regolamento Europeo 1935/2004 (materiali a contatto con alimenti)
• Regolamento Europeo 1275/2008 (consumo energia in stand-by e off-mode)
  -CEE40/2002
  -CEE92/75
  -2002/96/EC (RAEE)
• 2005/32/CE (Energy-using Products)

IT

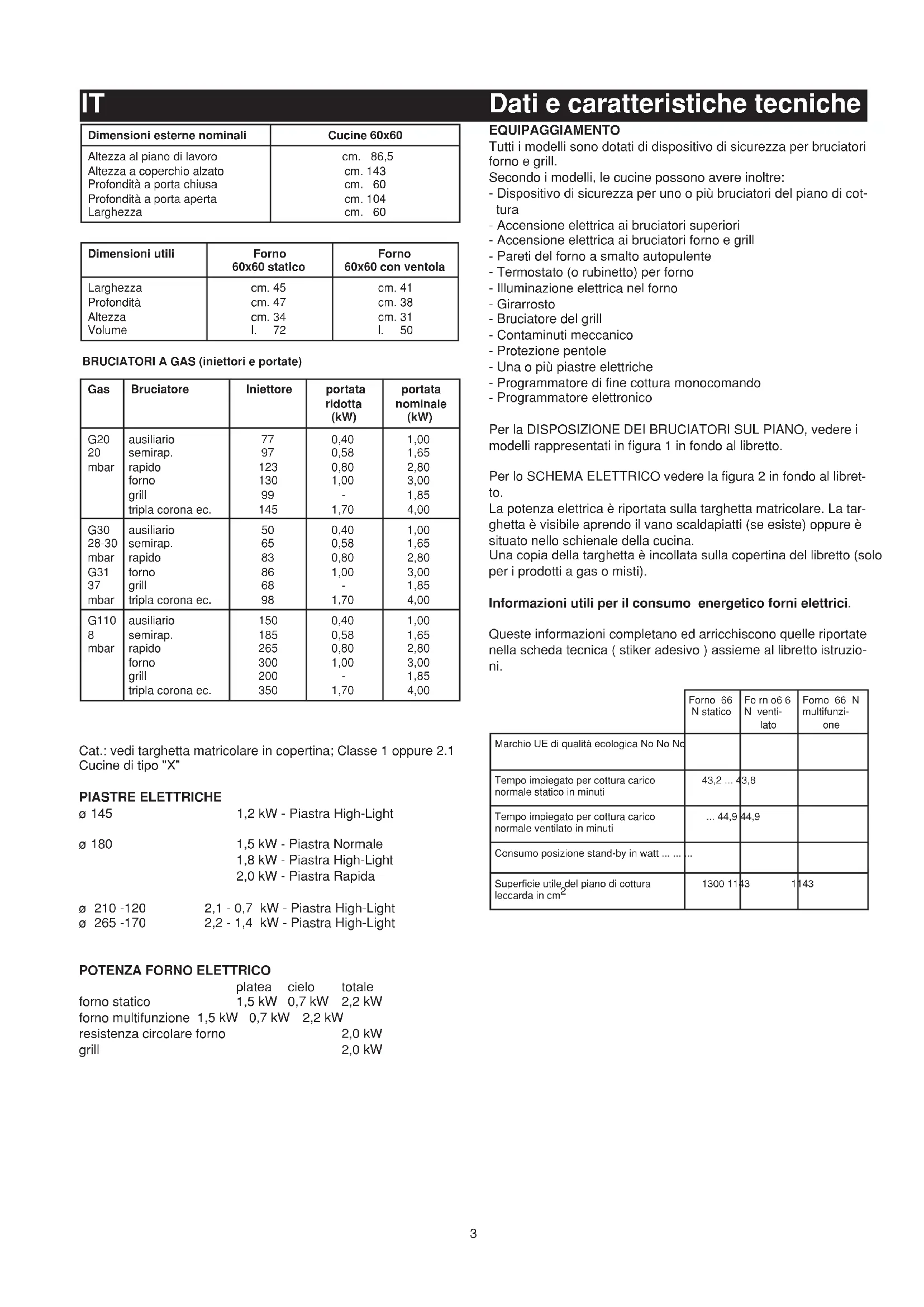

Dimensioni esterne nominali	Cucine 60x60
Altezza al piano di lavoro	cm. 86,5
Altezza a copercchio alzato	cm. 143
Profondità a porta chiusa	cm. 60
Profondità a porta aperta	cm. 104
Larghezza	cm. 60

Dimensioni utili	Forno 60x60 statico	Forno 60x60 con ventola
Larghezza	cm. 45	cm. 41
Profondità	cm. 47	cm. 38
Altezza	cm. 34	cm. 31
Volume	l. 72	l. 50

BRUCIATORIA GAS (iniettori e portate)

Gas	Bruciatore	Iniettore	portata ridotta (kW)	portata nominale (kW)
G20	ausiliario	77	0,40	1,00
20	semirap.	97	0,58	1,65
mbar	rapido	123	0,80	2,80
	forno	130	1,00	3,00
	grill	99	-	1,85
	tripla corona ec.	145	1,70	4,00
G30	ausiliario	50	0,40	1,00
28-30	semirap.	65	0,58	1,65
mbar	rapido	83	0,80	2,80
G31	forno	86	1,00	3,00
37	grill	68	-	1,85
mbar	tripla corona ec.	98	1,70	4,00
G110	ausiliario	150	0,40	1,00
8	semirap.	185	0,58	1,65
mbar	rapido	265	0,80	2,80
	forno	300	1,00	3,00
	grill	200	-	1,85
	tripla corona ec.	350	1,70	4,00

Cat.: vedi targhetto matricolare in copertina; Classe 1 oppure 2.1 Cucine di tipo "X"

PIASTRE ELETTRICHE

0 145 1,2 kW - Piastra High-Light

0 180 1,5 kW - Piastra Normale

1,8 kW - Piastra High-Light

2,0 kW - Piastra Rapida

210-120 2,1-0,7 kW-Piastra High-Light

2,2-1,4 kW-Piastra High-Light

POTENZA FORNO ELETTRICO

platea cielo totale
forno statico 1,5 kW 0,7 kW 2,2 kW
forno multifunzione 1,5 kW 0,7 kW 2,2 kW
resistenza circolare forno 2,0 kW
grill 2,0 kW

Dati e caratteristiche tecniche

EQUIPAGGIAMENTO

1. Tutti i modelli sono dotati di dispositivo di sicurezza per bruciatori forno e grill.

Secondo i modelli, le cucine possono essere inoltre:

• Dispositivo di sicurezza per uno o più bruciatori del piano di cotura
• Accensione elettrica ai brucitori superiori
• Accensione elettrica ai bruciatori forno e grill
• Pareti delorno a smalto autopulente
• Termostato (orubinetto) per fornno
• Illuminazione elettrica nel fornò
• Girarrosto
• Bruciatore del grill
• Contaminuti meccanico
• Protezione pentole
• Una o più piastre elettriche
• Programmatore di fine cottura monocommando
  -Programmatore elettronico

Per la DISPOSITIONE DEL BRUCIATORI SUL PIANO, vedere i modelli rappresentati in figura 1 in fondo al libretto.

Per lo SCHEMA ELETTRICO vindere la figura 2 in fondo al libretto.

La potenza elettrica è riportata sulla targhetta matricolare. La targhetta è visible already appearing in the vano scaldapiatti (se esiste) opposite to the situation already described above.

Una copia della targhetta è incollata sulla copertina del libretto (solo per i prodotti a gas o misti).

Informazioni utili per il consumo energetico fornì elettrici.

Queste informazioni completano ed arricchiscono delle riportate nella schedatecnica (stiker adesivo)assieme al libretto istruzioni.

	Forno 66N statico	Fo rn o6 6N venti-lato	Forno 66 Nmultifunzi- one
Marchio UE di qualità ecologica No No No
Tempo impiegato per cottura cariconormale statico in minuti	43,2 ... 4	3,8
Tempo impiegato per cottura carico normale ventilato in minuti	... 44,9	44,9
Consumo posizione stand-by in watt .... ..	...
Superficie utile del piano di cotturaleccarda in \( cm^2 \)	1300 11	431	43

INSTALLAZIONE

L'installazione deve essere effettuata da persona qualificata che dovrà atteneri alle norme di installmente vigenti.

Prima dell'installazione assicurarsi che le condizioni di distribuzione locale (natura e pressione del gas) e la regolazione dell'apparecchio siano compatibili.

Le condizioni di regolazione di quello apparecchio sono scritte sulla targhetta in copertina.

Questo appearecchio non è raccordato ad un dispositivo di evacuazione dei prodotti di combustione. Dovr è essere installato e raccordato conformmente alle regole di installatione in vigore.

Questo apparentechio più essere installato e funzionare solo in locali permanentente ventilati seconde le norme nazionali in vigore.

• Per l'Italia: UNI 7129 o 7131. Inoltre per gli apparecchi privi del dispositivo di sicurezza per l'assenza di fiamma sul piano di lavoro vale: "Questo apparecchio cui essere utilizzato solo in ambienti con ventilazione maggiorata secondo il D.M. 1 Aprile 1993".

AERAZIONDELLOCALE

I locali in cui sono installati gli appearecchi a gas devono essere ben aerati al fine di permettere una combustione del gas e una ventilazione corretta.

In particolare l'afflusso di aria necessaria per la combustione non deve essere inferiore a 2m^3 /h per ciascun kW di portata nominale installato.

UBICAZIONE

Liberare la cucina dagli accessori d'imballaggio, comprese le pellicole che rivestono le parti cromate o inox.

Collocare la cucina in luogo asciutto, agevole, esente da correnti d'aria. Tenere l'opportuna distanza da pareti che temono il calore (legno, linoleum, carta, ecc.).

La cucina può essere installata libera ( classe 1) oppure tra due mobili (in classe 2 st 2-1) le cui pareti devono resistere a una temperatura di 100^ e che non possono essere più alte del piano di lavoro.

COLLEGAMENTO ALL'ALIMENTAZIONE DEL GAS ATTENZIONE:

L'apparecchio viene predisporto con portagomma per instalizione libera.

Nel caso di apparecchio installato tra due mobili classe 2 st. 2-1, l'unico collegamento ammesso è quello rappresentato in fig. 3 - A (norma d'installazione UNI 7129 paragrafo 2.5.2.3).

Prima di collegare la cucina verificare che sua predisposita per il gas con il quale sare alimentata. In caso contrario eseguire la trasformazione indicata nel paragrafo "Adattamento ai diversi gas". Il collegamento dell'apparecchio si fa a destra. Se il tubo delve passare dietro, delve rimanere nella parte bassa della cucina. In tale zona la temperature è circa 50^ .

• Raccordo con tubo metallico flessibile o con tubo metallico rigido (vedi Figura 3 disegno A):

Il raccordo si effettua con un tubo conforme alle norme nazionali, avvitato direttamente sul raccordo, con l'interposizione di una guarnizione di tenuta, fornita in dotazione.

• Raccordo con tubo in gomma su portagomma (vedi Figura 3 disegno B e C):

Si effettua con un tubo in gomma che porta il marchio di conformità alla norma in vigore. Il tubo deve essere sostituito alla data indicata e deve essere assicurato alle due estremità per mezzo di fascette stringitubo normalizzate (UNI CIG 7141) e deve essere assolutamente accessibile per il controllo del suo stato su tutte la sua lunghezza.

• Dopo l'installazione verificare la buona tenuta dei raccordi.
• Per il funzionamento con B/P verificare che la pressione del gas sia conforme a quanto indicate sulla targhetto matricolare.

IMPORTANT:

• Impiegare solo tubi flessibili metallici (UNI CIG 9891) o in gomma (UNI CIG 7140) normalizzati.

• Il regolatore di pressione per GPL deve essere conforme a UNI 7432.

• Il raccordo della rampa è conforme a ISO 228-1.
• Evitare curve brusche nel tubo e tenerlo opportunamente scostato da pareti calde.

Qualora la cucina non fosse già predisposta per funzionare con il tipo di gas disponibile, occorre trasformarla, procedendo nel seguente ordine:

• Sostituzione degli iniettori (consultando il quadro a pag. 3);

• regolazione dell'aria primaria;

• regolazione dei "minimi".

Note: Adgni carbiamento di gas incollare sull'etichetta matricolare l'indicazione del gas di nuova regolazione.

PER SOSTITUIRE GLI INIETTORI AI BRUCIATORI DEL PIANO DI LAVORO (Fig. 4)

• Togliere la griglia, gli spartifiamma (A) e i brucitori (B);
• svitare e togliere l'iniettore situato nel fondo di ciascun portainiettore (C);
• sostituire l'iniettore conformmente alla tabella di pag. 3,utilizzando una chiave da 7mm , avvitare e stringere a fondo;
• verificare la tenuta del gas;
• ripositionare i brucatori, gli spartifiamma e la griglia.

PER SOSTITUIRE L'INIETTORE AL BRUCIATORE DEL FORNO (Fig. 5a)

• Allentare la vite di fissaggio del fondo forno;
• togliere il fondo forno (spingendolo all'indietro e sollevandolo);
• asportare il bruciatore forno dopo aver molto la vite che lo fissa;
• sostituire l'iniettre utilizzando una chiave a tubo da 7mm

PER SOSTITUIRE L'INIETTORE AL BRUCIATORE DEL GRILL (Fig. 5b)

• Asportare il bruciatore dopo aver molto le due viti che lo fissano;
• sostituire l'iniettre utilizzando una chiave a tubo da 7mm

RACCOMANDAZIONI IMPORTANTI:

• Non serrare mai esageratamente gli iniettori;
• a sostituzione avvenuta, controllare la tenuta gas di tutti gli iniettori.

REGOLAZIONE DEL "MINIMO" BRUCIATORI PIANO DI LAVORO

Nel caso che la cucina debba funzionare con gas liquido (B/P), il by-pass dei rubinetti deve essere avvitato a fondo.

La cucina può essere dotata di rubinetti tipo "A", aventi il by-pass all'interno (vi si accede introducendo un piccolo cacciavite nell'astina) o di tipo "B" aventi il by-pass all'esterno, sul lato destro (vi si accede direttamente). Vedi figura 6.

Se la cucina deve funzionare con gas naturale si procede nel seguente modo per entrambi i tipi di rubinetto:

• Accendere il bruciatore con la fiamma al max.;
• sfilare la manopola, per semplice trazione,enza fare leva sul cruscotto, che si potrebbe danneggiare;
• accedere al by-pass con un piccolo cacciavite e svitarlo di 3 giri circa (ruotando il cacciavite in senso antiorario);
• ruotare ulteriormente l'astina del rubinetto, in senso antiorario, fino all'arresto: la fiamma si presentere al max.;
• riavvitare molto lentamente il by-pass, sanza spingere assialmente

il cacciavite, sino a create una fiamma apparentemente ridotta di 3/4, curando tuttavia che sua sufficientemente stabileanche con moderate correnti d'aria.

REGOLAZIONE DEL "MINIMO" BRUCIATORE FORNO

Nel caso che la cucina debba funzionare con gas liquido (B/P), il by-pass del termostato deve essere avvitato a fondo.
Qualora-inverse la cucina debba funzionare con gas naturale si proceeds nel seguente modo:
- Togliere il fondo delorno (spingendolo versus lo schienale ed

alzandolo);

• accendere il bruciatore delorno posizionando l'indice della manopola sulla posizione di "massimo";
• chiudere la porta delorno;
• accedere al by-pass del termostato o del rubinetto (vedi fig. 7);
• svitare il by-pass del termostato di circa 3 giri;
• trascorsi 5 o 6 minuti, portare l'indice della manopola sulla posizione di "minimo";
• riavvitare lentamente il by-pass osservando l'abbassarsi della fiammaattraverso I'oblde della porta (chiusa) fino a che il dardo della fiamma si presenta lungo 4 mm circa. Si raccomanda di non tenere la fiammaccessivamente bassa. Essa develresultare stabileanche con movimento deciso della porta del forno sua in chiusura che in apertura;
• specnere il bruciatore, rimontare il fondo forno.

Prima di procedere all'allacciamento, assicurarsi che:

• la tensione in rete corrisponda a quella indicata sulla targhetta matricolare;
• la presa di "terra" sua efficiente.

Per il collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la disconnessione alla rete, con una distance di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformmente alle regole di INSTALLazione.
Se l'apparecchio è equipaggiato di un cavo alla spina, la spina da utilizzare è di tipo normalizzato e tenere conto che:
- cavo verde-giallo delve essere utilizzato per il collegamento a terra;
- cavo blu per il neutro;
- cavo marrone per la fase;
- il cavo non deve entrare in contatto con pareti calde che siano superiore a 75^
- in caso di sostituzione del cavo, delve essere di tipo H05RR-F o H05V2V2-F con sezione adeguata (vedere schemi in fig. 2);
- in caso l'apparecchio sia fornito penza cavo, utilizzato cavo tipo H05RR-F o H05V2V2-F con sezione adeguata (vedere schemi in fig. 2).

IMPORTANT: il costruttore declina agli responsabilità per dani dovuti all'assenza del rispetto delle regolamentiazioni e delle norme in vigore. Si raccomanda di controllare che il collegamento a terra dell'apparecchio sia fatto in modo corretto (vedere schemi in fig. 2 in fondo al libretto).

PER CUCINE MUNITE DI ACCENSIONE ELETTRICA

Le corrette distance fra l'elettro do ed il bruciatore sono indicate nelle figure 5a,5b.

Se non scocca la scintilla è bene non insistere: si potrebbe daneggiare il generatore. Possibili cause di funzionamento anomalo o inefficiente:

-candela umida, incrostata o roffa;
- distanza non corretta elettro-do-bruciatore;
- filo conduttore della candela rotto o privo di guaina;
- scintilla che scarica a massa (in altre parte della cucina);
- generatore o microinterrupttre danneggiati;
- accumulo di aria nelle tubazioni (specie dopo lunga inattività della cucina);
- miscela aria-gas non corretta (cattiva carburazione).

IL DISPOSITIVO DI SICUREZZA

La corretta distanza fra l'estremità dell'elemento sensibile della termocoppia ed il bruciatore è individata nelle figure 5a,5b.

Per controllare l'efficienza della valvola, operare come segue:

• accendere il bruciatore e lasciarlo funzionare per 3 minuti circa;
• specnere il bruciatore riportando la manopola sulla posizione di chiusura () ;

• trascorsi 90 secondi per i brucatori del piano, 60 secondi per i brucatori forno e grill, portare l'indice della manopola sulla posizione di "aperto";

• abbandonare la manopola in questa posizione ed accostare un fiammifero acceso al bruciatore: NON DEVE ACCENDERSI.

Tempo occorrente per eccitare il magnete durante l'accensione: 10 secondi circa.

Tempo di intervento automatico, dopo lo spegnimento della fiamma non nelle 90 secondi per i brucatori del piano; non nelle 60 secondi per i brucatori forno e grill.

AVVERTENZE:

• Qualunque intervento tecnico all'interno della cucina delve essere preceduto dal disinserimento della spina elettrica e alla chiusura del rubinetto del gas.
• Le verifiche di tenuta sul circuito gas non devono essere eseguite con l'uso di fiamme. Se non si dispone di uno specifico dispositorio di controllo, si cui utilizzare schiuma od acqua abbondamente saponata.
• Richiudendo il piano di lavoro curare che i fili elettrici delle candele (se vi sono) non si trovino in prossimità degli iniettori, per evitare che vadano a posarsi sugli stessi.

COMESIUSA LACUCINA

AERAZIONDELLOCALE

L'utilizzo di un appearecchio di cottura a gas porta alla produzione di calore e umidità nel locale in cui è installato. Vigilare al fine di assicurare una buona aerazione della cucina: Maintainere aperti gli orifizi di aerazione naturale, oppure installare una cappa di aspirazione forzata. Nel caso di un uso intensivo e prolongato può necessaria un'airazione supplementare per esempio, prendo una finestra, o un'aerazione più efficace, augmentando per esempio la potenza della ventilazione forzata.

ACCENSIONE DEI BRUCIATORI DEL PIANO DI LAVORO

• Premere e ruotare la manopola in senso antiorario sino al simbolo segnato sul cruscotto (posizione di fiamma al max.);
• nel contempo accostare un fiammifero accesso alla testa del bruciatore;
• volendo una riduzione della fiamma, ruotare ulteriormente la manopola dello stesso senso portando l'indice della stessa sul significato (posizione di fiamma al min.).

PER BRUCIATORI DEL PIANO MUNITI DEL DISPOSITIVO DI SICUREZZA

• Premere e ruotare in senso antiorario fino al symbolo sul cru-scotto (posizione fiamma al max.);
• accostare un fiammifero acceso al bruciatore e mantenere la manopola premuta a fondo per 10 secondi circa;
• abbandonare quindi la manopola ed accertarsi che il bruciatore rimanga acceso. In caso contrario, ripetere l'opération.

• Aprire la porta delorno;
• premere e ruotare la manopola in senso antiorario fino alla posizione di "massimo";
• accostare un fiammifero acceso al foro centrale del fondo forn o premere a fondo la manopola (vedi fig. 8);
• verificare l'avvenuta accensione attraverso i due fori laterali del fondo mantenendo sempre premuta la manopola;
• dopo 10 secondi circa, abbandonare la manopola ed accertarsi che il bruciatore sia rimasto acceso. In caso contrario, ripetere l'operazione.

ACCENSIONEL BRUCIATORE GRILL (GRILL A GAS)

• Collocare la protezione manopole come indicato in fig. 11;
• premere e ruotare la manopola del forno verso destra, sino al-l'arresto;
• accostare un fiammifero acceso al tubo forato del bruciatore e premere a fondo la manopola (vedi fig. 9);
• verificare l'avvenuta accensione del bruciatore mantenendo sempre premuta la manopola;
• dopo 10 secondi circa, abbandonare la manopola ed accertarsi che il bruciatore sia rimasto acceso. In caso contrario, ripetere l'operazione.

IL DISPOSITIVO DI SICUREZZA

I brucatori muniti di quello dispositivo hanno il pregio di essere protetti in caso di spegnimento accidentale. Infatti, in tal caso, l'erogazione del gas al bruciatore interessato viene autonomamente bloccata, evitando in tal modo pericoli derivanti da una fuoriuscita di gas incombusto: dallo spegnimento della fiamma, non devono trascorrere più di 60 secondi per i brucatori forno e grill o 90 secondi per i brucatori del piano di cottura.

PER CUCINE MUNITE DI ACCENSIONE ELETTRICA

Vale interamente quanto detto sopra, salvo che l'uso del fiammifero è sostituito da una scintilla che si ottiene premendo,anche ripeturtamente, il pulsante che si trova sul cruscotto, oppure premendo la manopola del bruciatore che si intende accendere.Qualora I'accensione elettrica si rilevasse dificoltosa per determinati tipi di

gas, si consiglia di effettuire l'operazione con la manopola sulla posizione di "minimo" (fiamma piccola).

• Per le cucine munite di accensione elettrica ai bruciatori forno e grill, è imperativo accendere quosti bruciatori con la porta del forno totalmente aperta;
• Durante l'accensione dei brucitori del forno e del grill che sono provvisti del dispositorio di accensione,esso non deve essere azionato per più di 10 secondi. Se dopo questi 10 secondi il bruciatore non è accesso, smettere di agire sul dispositorio, lasciando la porta aperta e attendere almeno un minuto prima di riprovare ad accendere il bruciatore. Qualora il malfunzionamento del dispositorio di accensione dovesse ripetersi, provedere all'accensione manuale e chiamare il servizio assistenza.

AVVERTENZE:

• Se, dopo una certa inattività della cucina, l'accensione risultasse difficoltosa, è un fatto normale. Basteranno tuttavia pochi secondi perché l'aria accumulatasi nelle tubazioni venga espulsa;
• in agli caso, bisogna evitare una esagerata erogazione di gas incombusto dai brucitori. Se l'accensione non avviene in un tempo relativamente breve, si ripete l'opération dopo averere riportato la manopola sulla posizione di chiusura (
• alla prima accensione del forno e del grill si potra avertire un caratteristico odore e fumo uscire alla bocca del forno stesso. Cio è dovuto al trattamento delle superfici ed a residui oleosi sui brucatori.

COME SI USANO I FUOCHI DEL PIANO DI COTTURA

Usare recipienti con diametro adeguato al tipo di bruciatore. Le fiamme infatti non devono sporgere dal fondo delle pentole. Consigliamo:

• per bruciatore ausiliario = recipiente di almeno cm. 8 utilizzando la griglia di riduzione fornita con la cucina
• per bruciatore semirapido = recipiente di almeno cm. 14
• per bruciatore rapido e tripla corona = recipiente di almeno cm. 22

NOTA: non stazionare mai la manopola in posizioni intermediie fra il symbolo di fiamma al massimo e la posizione di chiusura (

PER CUCINE MUNITE DI PIASTRE ELETTRICHE

Le diverse intensità di calore si ottengono nel seguente modo:

• posiz. 1 = intensita minima per tutte le piastre;
• posiz. 6 = intensita massima per piastre normali e piastre rapide (con disco rosso);
• posiz. 0 = acco spento
  Le pentole non devono mai ave di diametro inferiore a quello della piastra ed il loro fondo delve essere piatto il più possibile (fig. 10).

AVVERTENZE:

• Non lasciare funzionare piastre non coperte da pentole, salvo la prima volta, per circa 10 minuti, per far asciugare residui di olio o di umidità;
• se la piatra deve rimanere a lungo inattiva, è bene ungerne moderatamente la superficie verniciata;
• evitare le incrostazioni sulla piastra per non essere costretti all'uso di abrasivi per pulirla.

• Dopo aver acceso il bruciatore, lasciare riscaldare ilorno per 10 minuti;
• predisporre la vivanda da cuocere in una teglia di normale commercio, e appoggiarla sulla griglia cromata;
• introdurre il tutto nel forno utilizzando di preferenza il gradino più alto possibile e portare l'indice della manopola sulla posizione desiderata;
• la fase di cottura può essere osservataattraverso l'oblio della porta e con forno illuminato. In tal modo si evitera di aprire frequentlymente la porta stessa, salvo che per oleare o ungere la vivanda;
  NOTA: Per cucine prive di termostato:
• con la manopola in posizione di "massimo" = 280^

IT

Per l'utente

• con la manopola in posizione di "minimo" 日 = 150^
• Tutte le autre temperature comprese fra 150^ ed 280^ si ricercano approximativamente fra le posizioni di min. e max.

Non stazionate mai la manopola in posizioni intermediie fra i simboli di "massimo" e di chiusura ().

COME SI USA IL GRILL A GAS

• collocare la protezione manopole (vedi fig. 11);
• accendere il bruciatore ed attendere quale minuto per dare tempo al bruciatore di riscaldarsi;
• posare la vivanda sulla griglia;
• introdurre il tutto sul gradino più alto delorno;
• collocare la leccarda sul gradino inferiore;
• richiudere dolcamente la porta appoggiandola alla protezione manopole;
• dopo quale minuto rivoltare la vivanda per esporre l'alto lato ai raggi infrarossi; (il tempo di esposizione è subordinato al tipo di vivanda ed al gusto personale dell'utente).

Vedere tabella " Alimenti da grigliare"

Alimenti da grigliare Tempo in minuti
	1° Lato	2° Lato
Carni basse o sottili	6	4
Carni moderatamente alto	8	5
Pesci sottili e alla squame	10	8
Pesci moderatamente volumosi	15	12
Salsicce	12	10
Toast	5	2
Piccoli volatili	20	15

NOTA: al primo impiego del grill sinota una fuoriuscita di fumo dalorno. Prima di mettere vivande a cuocere, occorre quando attendere che eventuali residui di olio sul bruciatore siano totalmente bruciati. Il grill deve essere usato solo alla sua portata calorica nominale. Durante l'uso l'apparechio diventa molto caldo. Si dovrebbe fare attenzione a non toccare gli elementi riscaldanti all'interno delorno.

ATTENZIONE: le parti accessibili possono diventare molto calde durante l'uso. I bambini dovrebbero essere tenuti a distanza.

COME SI USA IL GRILL ELETTRICO CON FORNO A GAS

• accenderere resistenza grill;
• posare la vivanda sulla griglia;
• introdurre il tutto sul gradino più alto delorno;
• collocare la leccarda sul gradino inferiore;
• richiudere dolcamente la porta ;
• dopo quale minuto rivoltare la vivanda per esporre l'alto lato ai raggi infrarossi; (il tempo di esposizione è subordinato al tipo di vivanda ed al gusto personale dell'utente).

Vedere tabella "Alimenti da grigliare"

La resistenza del grill, collocata nella parte alta del forno, si mette in funzionamento ruotando la manopola del termostato in senso orario fino al symbolo del grill sul crucotto.L'accensione della spia rossa segnalera l'avvenuto inserimento della resistenza.

FORNO ELETTRICO MULTI 4

Grazie ai diversi elementi riscaldanti comandati da un selettore e regolati da un termostato, partendo alla posizione 0 (spento) e girando la manopola in senso orario si hanno le seguenti positizioni:

• symbolo: accensione lampada forno (che rimarra sempre accesaanche con l'indice della manopola su tutte le altre posizioni).
• simbolo scottura convenzionale forno "statico", la temperature del forno viene regolata mediante la manopola del termostato.
• simbolo Bottura con forno ventilato, la temperatura del forno viene regolata mediante la manopola del termostato.
  -simbolo accensionegrill;

NOTA - La spia gialla si accende secondo l'intervento del termo

stato. Prima di introdurre le vivande da cuocere, si lasci riscaldare ilorno per 10 minuti almeno.

FORNO ELETTRICO STATICO " 4 New"

Grazie ai diversi elementi riscaldanti comandi da un selettore e regolati da un termostato, partendo alla posizione 0 (spento) e girando la manopola in senso orario si hanno le seguenti positizioni:

• symbolo: accensione lampada forno (che rimarra sempre assocas che con l'indice della manopola su tutte le altri posizioni).
• symbolo cottura lenta con resistenza platea, la temperatura delorno viene regolata mediante la manopola del termostato.
• simbolo cottura convenzionele forno "statico", la temperatura del forno viene regolata mediante la manopola del termostato.

-simbolo accensione grill;

NOTA - La spia gialla si accende secondo l'intervento del termostato. Prima di introdurre le vivande da cuocere, si lasci riscaldare il forno per 10 minuti almeno.

FORNO ELETTRICO VENTILATO "4 POSIZIONI"

Grazie ai diversi elementi riscaldanti comandi da un selettore e regolati da un termostato, partendo alla posizione 0 (spento) e girando la manopola in senso orario si hanno le seguenti positizioni:

• simbolo accensione lampada forno (che rimarrà sempre accesaanche con l'indice della manopola su tutte le altre posizioni).
• symbolo _unzionamento della ventola.
• simbolo 38ottura con forno ventilato, su uno o due livelli, la temperatura del forno viene regolata mediante la manopola del termostato.
• symbolo : accensione grill;

NOTA - La spia gialla si accende secondo l'intervento del termostato. Prima di introdurre le vivande da cuocere, si lasci riscaldare il forno per 10 minuti almeno.

FORNO ELETTRICO MULTIFORMO " 6 POSIZIONI "

Grazie ai diversi elementi riscaldanti comandati da un selettore e regolati da un termostato (da 50 a 250^ ), partendo alla posizione 0 (spento) e girando la manopola di selezione in senso orario si hanno le seguenti positizioni:

• symbolo:accensione lampada forno e spia rossa.
• significato accensione lampada forno e spia rossa, funzionamento della ventola.
• simbolo :cottura convenzionale forno "statico", la temperatura del forno viene regolata mediante la manopola del termostato.
• symbolo: cottura con forno ventilato, su uno o due livelli, la temperature del forno viene regolata mediante la manopola del termostato.
• symbolo accensione del grill (sul plafone forno), la manopola del termostato delve essere in posizione di temperatura massima.
• symbolo cottura veloce con forno ventilato, la temperatura del forno viene regolata mediante la manopola del termostato. In tutte le posizioni, tranne lo zero, si ha l'accensione della spia rossa e della lampada forno.

NOTA: La spia gialla si accende secondo l'intervento del termostato. Prima di introdurre le vivande da cuocere, si lasci riscaldare ilorno per 10 minuti almeno.

FORNO ELETTRICO MULTIFUNZIONE

Grazie ai diversi elementi riscaldanti comandati da un selettore e regolati da un termostato, quello fornò offre più modi di cucinare, impostati su tre fonti di calore principali:

a) Propagazione forzata del calorie (forno ventilato).
b) Propagazione spontanea del calore (convezione o forno statico).
c) Raggi infrarossi (grill).

Partendo alla posizione 0 (spento) e girando la manopola di selezione in senso orario si hanno le seguenti positizioni:

IT

Per l'utente

• simbolo :accensione lampada forno e spia rossa, funzionamento della ventola.
• simbolo: cottura convenzionale forno "statico", la temperatura del forno viene regolata mediante la manopola del termostato.
• simbolo :cottura con forno ventilato, su uno o due livelli, la temperatura del forno viene regolata mediante la manopola del termostato.
• simbolo :cottura con forno ventilato, su uno o due livelli, la temperatura del forno viene regolata mediante la manopola del termostato.
• simbolo:accensione del grill (sul plafone forno), la manopola del termostato deve essere in posizione di temperatura massima.
• simbolo:accensione del grill (sul plafone forno), la manopola del termostato deve essere in posizione di temperatura massima. Il girarporto è in funzione.
• simbolo: cottura con forno ventilato e accensione del grill (sul plafone forno), la temperature del forno viene regolata mediante la manopola del termostato. Il girarrosto è in funzione.

In tutte le positioni, tranne lo zero, si ha l'accensione della spia rossa e della lampada forno.

NOTA: La spia gialla si accende secondo l'intervento del termostato.

Prima di introdurre le vivande da cuocere, si lasci riscaldare ilorno per 10 minuti almeno

COME SI USA IL GRILL ELETTRICO CON FORNO ELETTRICO

• per soli modelli con "Forno Elettrico" comandati da due manopole separate (selettore - termostato) si deve grigliare a porta chiusa,enza l'uso della protezione manopola.Con la grigliatura a porta chiusa, non si devono utilizzato temperature superiori a 200^ .

COMESIUSAILGIRARROSTO

a) Con grigliatura a porta aperta.

• collocare la protezione manopole come indicato in figura 12;
• accendere il bruciatore del grill, oppure mettere in funzionamento la resistenza del grill;
• infilzare la carne da cuocere dello schidione e fissarla al centro a mezzo dei due forchettoni;
• infrilare la punta dello schidione nel MOZ del motorino;
• privare lo schidione della sua impugnatura;
• collocare la leccarda sul gradino più basso delorno;
• richiudere dolcamente la porta appoggiandola alla protezione manopole;
• avviare il motorino premendo l'apposto interruptore contrassegnato con il symbolo del girarporto.
• ungere la carne di tanto in tanto. A cottura avvenuta, avvitare l'impugnatura sul mozzo dello schidione e sfilare il tutto dal MOZZO del motorino.

b) Con grigliatura a porta chiusa.

• come sopra,enza l'utilizzo della protezione manopola indicato in fig.12

ATTENZIONE: I forchettoni dello schidione potrebbero avere le punte acuminate. Maneggiare con cautela.

COME USARE IL CONTAMINUTI (Fig.13)

Impostare il tempo che si ritiene necessario per la cottura ruotando la manopola del contaminuti in senso orario. Al termine del tempo impostato suonerà un allarme.

COME SI USA IL PROGRAMMATORE DI FINE COTTURA MONOCOMANDO (SENZA OROLOGIO) Fig.14

Consente di programmare la durata di cottura. Funzionamento:

• Posizione la manopola sul tempo di cottura desiderato (120 minuti al max. per ilorno elettrico; 100 minuti al max. per ilorno a gas).
• Scegliere la temperatura mediante la manopola del termostato e

posizione la manopola del selettore sul tipo di cottura prescelto.

• Quando la manopola del programmatore si posizionera sul symbolo 0 la cottura sera terminata. L'interruzione della cottura è automatica.
• Riportare la manopola del termostato sul simbo.
• Riportare la manopola del selettore sul significolo 0

N.B.: Il forno, perché l'uso della programmazione, funziona solamente quando la manopola del programmatore è sulla posizione manuale.

COME SI USA IL PROGRAMMATORE ELETTRONICO (Fig. 15)

Consente di programmare l'ora di inizio e la durata di cottura in forno. Se la cottura inolte non necessita di controllo a vista,essa cui avveneanche in assenza dell'utente.Al momento dell'infallazione o dopo un periodo di mancanza dell'alimentazione elettrica, il visualizzatore lampeggia; è quindi necessario sincronizzare l'ora, altrimenti leprogrammazioni non risultano corrette.

SINCRONIZAZIONDELLORA

• Premendo contemporaneamente 2 tasting (DURATA COTTURA, FINE COTTURA) ed il tasting "+" o "-" si imposta l'ora. Con tale operazione vengono cancellati eventuali programmi precedentemente impostati ed il symbolo AUTO lampeggia.

NOTA: quando il symbolo AUTO lampeggia non è possibile mettere in funzione manually il forno.

TASTI "+" E -"

• Azionando i tasti "+" o "-" il tempo aumento o decresce ad una velocità variabile a seconda della durata della pressione esercitata sul tasting.

• Azionare il tasto MANUALE: il symbolo AUTO si spegne (se lampeggiante o accesso permanentemente), il symbolo PENTOLA si illumina, ed è possible mettere in funzione il fornso agendo sulle manopole del termostato forno e del selettore seconde le istruzioni del manuale.

FUNZIONAMENTO AUTOMATICO CON DURATA E FINE COTTURA

• Facciamo un esempio: sono le ore 9.25; si desidera che il forno entri in funzione alle ore 11.00 e che termini la cottura alle ore 12.00 (durata cottura 1 ora).
• Premere il tasting DURATA COTTURA ed entro 5 secondi premere il tasting "+" fino all'indicazione 01.00, eventualmente aggiustare l'indicazione col tasting "-". I simboli AUTO e PENTOLA si illuminano in permanenza.
• Premere il tasting fine COTTURA ed entro 5 secondi premere il tasting "+" fino all'indicazione 12.00. Il symbolo PENTOLA si spegne, nelle il symbolo AUTO rimane illuminato permanente.
• Posizione are la manopola del termostato forno sulla temperatura desiderata, ed il selettore sul tipo di cottura prescelto; la spia rossa si illumina, la luce del forno di accende ed il programmatore è predisporto al funzionamento: alle ore 11.00 il forno viene accesso automaticamente ed il symbolo PENTOLA si illumina.
• Al termine della cottura (ore 12.00) il simbolo AUTO lampeggia il simbolo PENTOLA si spegne e un segnale acustico avverte della fine cottura: per interromperlo è necessario premere un pulsante qualsiasi.
• Posizione quindi le manopole del termostato forno e del selettore sulla posizione di spento.

FUNZIONAMENTO SEMIAUTOMATICO CON DURATA COTTURA

• Facciamo un esempio: sono le 11.35 e si desidera che il forno rimanga in funzione per 25 minuti a partire da quello momento.
• Premere il tasting DURATA COTTURA ed entro 5 secondi premere il tasting "+" fino all'indicazione di 00.25, eventualmente aggiustare l'indicazione con il tasting "-". I simboli AUTO e PENTOLA si illuminano in permanenza.
• Posizione la manopola del termostato forno sulla temperatura desiderata, ed il selettore sul tipo di cottura prescelta; la spia rossa si illumina, la luce del forno si accende ed il forno alla in funzione.
• Dopo 25 minuti ilorno ed il symbolo PENTOLA si spengono, il symbolo AUTO lampeggia ed il segnale acustico avverte della fine cottura: per interromperlo è necessario premere un pulsante qualsiasi.
• Posizionare quindi le manopole del termostato forno e del selettore

IT

Per l'utente

sulla posizione di spento.

CONTAMINUTI

• Premere il tasto CONTAMINUTI e selezionare il tempo desiderato mediate il tasto "+" o "-".
• Durante il funzionamento del contaminuti si illumina il symbolo CAMPANA.
• Al termine del tempo impostato si mette in funzione il segnale acustico e il simbolo CAMPANA si spegne.

SEGNALE ACUSTICO

• Il segnale acustico si mette in funzione al termine di una programmazione ed ha la durata di 7 minuti.
• Per interromperlo prima si dovrà premere un tasting qualsiasi.
• Azionando il tasto "-" perché ave prima selezionato una funzione è possibile cancellare la frequenza del segnale acustico. Si può scegliere fino a 3 diversi tipi di segnale. Il segnale selezionato si avvertirà fin-tantoché verrà tenuto premuto il tasto "-".

INIZIO PROGRAMMA E CONTROLLO

• Il programma ha inizio dopo ca. 4 secondi dall'impostazione.
• In qualsiasi momento è possible controllare il programma impostato premendo il tasto corrispondente.

ERRORI DI PROGRAMMAZIONE

• Esempio: alle ore 12.15 si impostano 30 minuti di DURATA COTTURA e si imposta il tempo di FINE COTTURA alle ore 12.30.
• L'erreto di impostazione puo essere corretto variano la durata o il tempo di fine cottura, oppure premendo il pulsante MANUALE e poi si ripete correttamente la programmazione.
• In presenza di un errore di impostazione il forn o non viene inserto.

• Si può cancellare un programma premendo il tasto di DURATA COTTURA e di seguito il tasto "-" fino a che sul display non compare l'indicazione 0.00.

IMPORTANTE: ALLA FINE DI OGNI COTTURA PROGRAMMATA SI CONSIGLIA DI PREMERE IL TASTO ALTRIMENTI IL FORNO NON FUNZIONA MANUALMENTE.

PER TOGLIERE LA PORTA DEL FORNO

La porta può essere rimossa per poter pulire ilorno in maniera più agevole seguatinge le seguenti istruzioni:

• après Completely la porta.
• posizionare due monetete da 10 centesimi dentro le due fissure delle cerniere.
• richiudere la porta fino ad avvertire la resistenza delle due monetete (fig.16).
• chiudere ulteriormente la porta e poi sollevarla tenendola per i lati e portarla leggermente in avanti, é a questo punto che la porta si estrae confacilitya.
• per riposizionare la porta rimettere le cerniere nella loro posizione assicurandosi che siano agganciate nelle loro sedi; abbassare completamente la porta ed estrarre le monetete precedentemente inserte.
• richiudere la porta fino alla sua posizione di chiusura totale.
• controllare sempre lo stato di efficienza della guarnizione porta forno, in caso di usura non esitare per la sostituzione presso il servizio assistenza.

PER CUCINE CON FORNO AUTOPULENTE

Le due pareti laterali e quella frontale sono rivestite di smalto autopulente ad azione catalitica. Ogni 10 - 15 cotture si lascia funzionare, con forno vuoto ed alla massima potenza.

Il tempo necessario per questa operazione è subordinato allo stato di conservazione del forno stesso. Alcune proiezioni tendono ad induirire e possono rendere il rivestimento inoperante. In effetti otturano i pori dello smalto speciale e l'ossidazione non ha più luogo.

Bisogna allora, appena il forno è completamente raffreddato, renderè la crosta più molle con acqua molto calda ed una spazzola tenera, perché usare detergente, riaccendere poi il forno al massimo per alcuni minuti.

(Important: non usare mai abrasivi o spazzole metalliche).

USO DEGLI ACCESSORI DEL FORNO

• La griglia delorno serve a supportare teglie di commercio per contenere dolci, arrosti o direttamente le carni da cuocere al grill.
• La leccarda posizionata sotto la griglia serve per raccogliere i sughi colati dagli alimenti cotti direttamente sulla griglia stessa. La leccarda può essere usataanche per cuocere gli alimenti.
• Se si effettua la cottura a forno ventilato, è possible caricare contemporaneamente due griglie. Tuttavia, se gli alimenti differiscono fra loro per quantità o qualità,anche i tempi saranno oviamente diversi.

USO DEL PIANO DI COTTURA IN VETROCERAMICA

La potenza delle piastre è dosata da un dispositivo sequenziale che assicura un'eccellente regolazione della temperatura di cottura.

Le diverse intensità di calore sono graduate da 1 a 6. La manopola può essere portata sulla posizione desiderata ruotandola verso destra o verso sinistra.

Per le piastre a doppio circuito, la manopola si gira solamente in senso orario, le diverse intensità di calore sono graduate da 1 a 6 per le sole zone centrali delle piastre.

Un ulteriori scatto in avanti, dopo l'ultima graduazione, accendera le restanti zone delle piastre.

Quando una delle piastre è calda, la spia E (vedere fig. 1) si accende e non si spegnerà finché la temperatura di tutte le zone di cottura non sare scesa al di quello dei 60^ circa.

Le quattro zone di cottura sono delimitate dai contorni serigrafati sul piano. Per avere un buon rendimento e un consumo in energia, il propriostronomato, è indispensableile utilizzare esclusivamente pentole e utensili il cui fondo sia spesso e perfettamente piano (vedi fig. 10). Il diametro del fondo del recipientene deve essere almeno uguale ai contorni segnati sul piano. Se il fondo del recipientene non copre la zezona riscaldante, si verifica uno spreco in energia.

É meglio se è leggermente più grande.

Il fondo dei recipienti e il piano di cottura devono essere puliti e asciutti. L'inosservanza di questi consigli comporterebbe una perdita di calore e quindi di energia.

Nota:

• Non cuocere mai direttamente sulle piastre.
• Con le piastre radianti, per guadagnare un po'di tempo, è possibile iniziare la cottura a piano regime alla posizione 6, poi riportare la manopola alla posizione scelta per la preparazione.
• Tutte le piastre sono provviste di un limitatore di temperatura che ne impedisce il surriscaldamento,anche in caso di funzionamento di una piasta al massimo regime alla sensa pentole o di utilizzo di recipienti con fondo non piatto.

A titolo orientativo si può consultrare il seguente quadro ricordandi sittuttavia che si possono averere variazioni dovute alla qualita ed alla quantità delle vivande messe a cuocere e al gusto di ciaccuno.

Posizione manopola	Tipocottura
1 - 2 Tenuca in caldo, besciamella,creme
2 - 3 Risca lamento cibi
3 - 4 Pasta, minestre di verdure, ragù
4 - 5 Ebolì zione, arrosti
5 - 6 Verdure a vapore, bistecche, pesce
6 Grigliatae, frittate, Costolette di agnello

ATTENZIONE

• Non fissare le piastre alogene durante il loro funzionamento, in quanto la luce emessa dalle piastre potrebbe danneggiare gli occhi.
• La superficie del vetroceramica è molto resistente, ma non infrangibile, e non deve essere utilizzato per depositarvi alcunché sopra.

IT

• L'urto violento con oggetti appuntiti o molto duri può danneggiarla.
• Se si riscontrano rotture, incrinature o crepe sulla, superficie si consiglia di sospenderne l'uso e di contattare subito il servizio assistenza.
• Fogli in alluminio e recipienti in plastica non devono essere posti su superfici calde.
• Durante il primo periodo di funzionamento il piano può essere fissure un odore di bruciato, che scomparire sono utilizzazioni.

IMPORTANT:

I bambini, vista la loro statura, rischiano di non videere la spia di calore residuo. Occorre pertanto, fare attenzione che non appoggino le mani sulle piastre,anche se le resistenze sono spente.

PULIZIA PIANO COTTURA IN VETROCERAMICA

La forma piatta del piano in vetroceramica facilita enormamente la pulizia rispetto ai piani di cottura a piastre tradizionali. Lo sporco leggero e non incrostato si toglie con un foglio di carta inumidito. Per togliere lo sporco resistente si possono applicare gli stessi metodi di pulizia solitamente adottati per i vetri e utilizzare quindi prodotti specifici. In caso di fuoriuscita del contento della pentola sul piano, togliere il deposito formatosi per mezzo di una spatola. Se si rovesciano zucchero o sciroppo, bisogna provvedere a rimuoverli subito prima che si caramellizzino sul vetro. Allo stesso modo occorre togliere immediatamenteanche ogni residuo di pellicole d'alluminio o di materie plastiche lasciato da oggetti inopportunamente appoggiati sulla zona di cottura alla corca calda. L'alone d'accua e le traccce di calcare possono essere rimosse con acetodivo vino bianco. Ricordarsi sempre di sciacquare e asciugare la superficie con carta assorbente dopo l'uso. Non utilizzato in alcuncaso detergenti abrasivi o corrosivi come bombolette spray per forn, sgrassatori, prodotti togli-ruggine, detersivi lucidianti in polvere e spugne abrasive. Evitare che si depositino granelli di sabbia durante la mondatura di verdure, per esempio, in quanto potrebbero graffiare la superficie. Evitare di strisciare pentole a fondo ruvido che potrebbero segnare il vetro o addirittura graffiarlo.

CONSIGLI ED AVVERTENZE DI ORDINE GENERALE

• Questo apparecchio non è destinato all'uso da parte di persona (inclusi i bambini) con ridotte capacità psichiche o motorie, o con mancanza diesperienza e conoscenza, a meno che ci sia una supervisione o istruzione sull'uso dell'apparecchio da parte di una persona responsable per la loro sicurezza.
  I bambini devono essere sorvegliati per assicurarsi che non gioching con l'apparecchio.
• Qualiasi intervento, all'interno del forno o ove vi sua possibilità di accedere a parti sotto tensione, deve essere preceduto sempre dal disinnesco dell'alimentazione elettrica.
• Non utilizzato il vano scaldapiatti come ripostiglio per liquidi inflammabili od oggetti che temono il calore, come legno, carta, bombolette a pressione, fiammiferi, ecc.
• Controllare frequentlymente il tubo di raccordo in gomma curare che sia sufficientemente lontano da pareti calde, che non abbia curve bruschè o strozzature, e che sia in buone condizioni. Il tubo deve essere sostituito al più tardi alla dataindicata edeve essere assicurato alle due estremità per mezzo di fascette stringitubo normalizzate.
• Nel caso la rotazione dei rubinetti divenga dificoltosa nel tempo, contattare il Servizio Assistenza Tecnica.
• Le parti smaltate o cromate si lavano con acqua tiepida saponata o con detersivi non abrasivi. Per i bruciatori superiori e gli spartifiamma, inceve, si può usare ancche uno spazzolino metallico per disincrostare. Asciuagare accuratamente.
• Non usare abrasivi per pulire parti smaltate o cromate.
• Lavando il piano di cottura, evitare inondazioni. Fare attenzione che non entri acqua o altri nei fori di alloggiamento dei brucitori; ciò potrebbe risultare pericoloso.
• Le candele per l'accensione elettrica devono essere mantenute pulite ed asciugate al termine di agli impiego, soprattutto se vi sono stati gocciolamenti o trabocchi dalle pentole.
  -In caso di coperchio in vetro: Non chiuderlo finché i bruciatori o le piastre del piano lavoro sono caldi perché potrebbe scheg

giarsi o rompersi.

• Non urtare le parti smaltate e le candele di accensione (se vis sono).
• Quando la cucina non è in servizio, è buona norma chiudere il rubinetto centrale (o murale) del gas.
• Non usare per la pulizia materiali ruvidi abrasivi o raschietti metallici affiliati per pulire le porte di vetro del forno dato che possono graffiare la superficie e causare la frantumazione del vetro.
• Non utilizzato pulitori a vapore per la pulizia dell'apparecchio.
• Non è previsto un piedistallo per l'installazione della cucina.

ATTENZIONE: L'uso di un appearecchio a gas per cucinare porta alla produzione di calore, umidità e prodotti di combustione nella stanza in cui è installato. Assicurarsi che la cucina sia ben ventilata specialmente quando l'apparecchio è in funzione: Maintainere i fori di ventilazione naturale aprire o installare un dispositivo di ventilazione meccanica (cappa aspirante).

ATTENZIONE: Questo appearecchio è deve essere utilizzato solo a scopo di cottura. Non deve essere utilizzato per altri scopi, ad esempio per riscaldamento di ambienti.

L'utilizzo di apparecchi elettrodomestici comporta il rispetto di alcune norme fondamentali, in particolare:

• Il piano di cottura in vetroceramica presenta una Buona resistenza meccanica e sostorta quando minimi urti accidentali. Se in seguito a un urto il piano presente rotture o fessure, si consiglia di non usare l'apparecchio, staccare l'allacciamento elettrico e contattare il rivenditore.

• Non spostare mai la cucina tenendola per la maniglia porta forno.

Consiglio da seguire in caso di anomalie.

Prima di consultare il Servizio Assistenza di fiducia controllare che:

• la spina sua correttamente inserita nella presa di corrente

• la spia generale di funzionamento sua accesa.

Se il problema persiste, consultare un tecnico qualificato e autorizzato che sua in grado di riparare il guasto.

Se la luce delorno non funziona, procedere come segue:

• staccare il collegamento all'alimentazione elettrica. Togliere il vetro di protezione che si trovava all'interno delorno nella parte posteriore e sostituire la lampadina.

Si declina agli responsabilità per danni a cose o a persone derivanti da una cattiva installatione o da un uso non corretto della cucina.

In caso di anomalie, e soprattutto se si avertissero fughe di gas o di corrente, interpellare il technique sulla incun indugio.

LA DIRITTIVA 2002/96/EC (RAEE): INFORMAZIONI AGLI UTENTI

Fig. A

Questa nota informativa è rivolta esclusivamente ai possessori di apparecchi che presentano il symbolo di (Fig. A) nell'etichetta adesiva riportante i dati tecnici, applicata sul prodotto stesso (etichetta matricolare):

Questo simbolo indica che il prodotto è classificato,secondo le norme vigenti,come apparecchiatura elettrica od elettronica ed è conforme alla Direttiva EU 2002/96/EC (RAEE) quindi,alla fine della propria vita utile, dovra obbligatoriamente essere trattato separamente dai rifiuti domestici, consegnandozero Gratisamente in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnandolo al rivenditore al momento dell'acquisto di una nuova apparecchiatura equivalente.L'utente è responsabile del conferimento dell'apparecchio a fine vita alle appropriate strutture di raccolta, pena le sanzioni previste alla vigente legislazione sui rifiuti.

L'adeguata raccolta differenziate per l'avvio successivo dell'apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto.Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al negotio in cui è stato effettuato l'accusto.

I produttori e gli importatori ottemperano alla loro responsabilità per il riciclaggio, il trattamento e lo smaltimento ambientalmente compatible sua direttamente sua partecipando ad unsystema collettivo.

REGOLAMENTO EUROPEO N° 1935/2004 - MATERIALI A CON- TATTO CON ALIMENTI.

INFORMAZIONE AGLI UTENTI.

Il simbolo rappresentato in figura, presente sulla confazione imballo, indica che i materiali che possono venire a contatto con gli alimenti, in quello prodotto, sono conformi a quanto prescritto dal regolamento europeo n^ 1935/2004.

All'interno della cavity del forno gli alimenti potrebbero venire a contatto con: griglie forno, leccarde, piastre pasticcere, vetro porta forno, guarnizioni in gomma, schidioni girarosti, pareti forno, Sul piano di lavoro con: griglie, bruciatori e piano lavoro medesimo.

Nel cassetto scaldavivande con le pareti medesime.

GB

Index

Introduction
