Tipo di prodotto	Climatizzazione (sistema split)
Marca	Haier
Modello	1U12QE6ERA
Modalità di funzionamento	Smart, Raffreddamento, Riscaldamento, Asciutto, Ventilazione
Telecomando	Con schermo LCD, tasti multifunzione e funzioni CODICE, REIMPOSTAZIONE, INTERROGAZIONE, INDICATORE
Funzione Smart	Stima automatica della temperatura e umidità per un comfort ottimale
Funzione iFP	Rilevamento del movimento delle persone, regolazione del flusso d'aria (Segui/Evita)
Funzione Economia (ECO)	Regolazione automatica della temperatura per risparmiare energia
Funzione Sleep	Regolazione progressiva della temperatura per un sonno confortevole (durata 6h in freddo, 3h in caldo)
Funzione Salute	Generatore di anioni per purificare l'aria, eliminare batteri e polvere
Funzione Soffio d'aria salutare	Direzione ottimizzata per evitare il soffio diretto sulle persone
Funzione Potenza/Dolce	Raffreddamento rapido (POWER) o funzionamento silenzioso (SOFT)
Timer	Programmazione accensione/spegnimento automatico su 24 ore
Batterie del telecomando	2 batterie R-03 (AAA); rimuovere in caso di inutilizzo prolungato
Filtro aria	Lavabile; pulizia consigliata ogni 15 giorni
Intervallo di temperatura ambiente (raffreddamento)	Interno: 21°C–32°C (DB/WB); Esterno: 18°C–43°C (DB)
Intervallo di temperatura ambiente (riscaldamento)	Interno: 0°C–27°C (DB); Esterno: -7°C–24°C (DB/WB)
Protezione anti-riavvio	3 minuti dopo lo spegnimento per proteggere il compressore
Fusibile (unità interna)	T.3.15A/250V
Alimentazione	Monofase, tensione adatta alla presa; utilizzare una fonte esclusiva con interruttore
Installazione	Deve essere eseguita da un professionista autorizzato

Domande frequenti - 1U12QE6ERA HAIER

Come accendere il climatizzatore con il telecomando?

Premere il pulsante ACCENSIONE/SPEGNIMENTO sul telecomando. L'unità si avvia con la modalità precedente. È quindi possibile selezionare la modalità desiderata (SMART, COOL, HEAT, DRY, FAN) utilizzando gli appositi pulsanti.

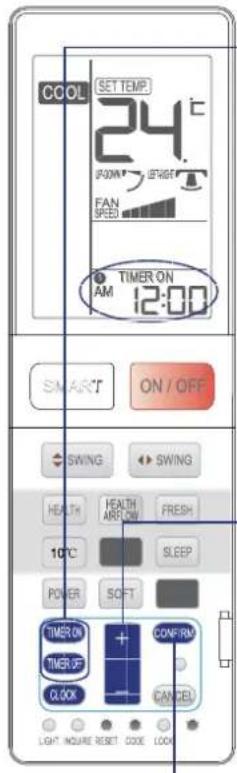

Come impostare il timer per un avvio automatico?

Assicurarsi innanzitutto che l'orologio sia impostato. Premere il pulsante TIMER ACCENSIONE finché 'TIMER ON' non lampeggia. Utilizzare i pulsanti + o - per impostare l'ora desiderata, quindi premere CONFERMA per convalidare.

Come pulire il filtro dell'aria?

Aprire la griglia di ingresso dell'aria verso l'alto, rimuovere il filtro spingendo la linguetta centrale. Pulirlo con un aspirapolvere o con acqua corrente. Asciugarlo completamente all'ombra prima di rimetterlo in posizione, orientando 'FRONT' verso l'avanti.

Cosa fare se l'apparecchio non raffredda abbastanza?

Verificare che il filtro dell'aria non sia sporco (pulirlo se necessario) e che nessun ostacolo blocchi le entrate/uscite dell'aria. Assicurarsi che la temperatura impostata sia sufficientemente bassa, che finestre e porte siano chiuse e che la stanza non sia troppo esposta al sole o a fonti di calore.

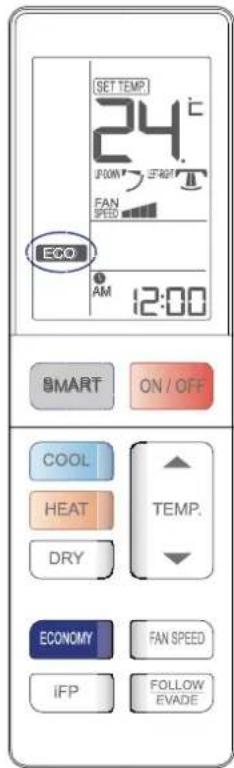

Come attivare la funzione Economia (ECO)?

Premere il pulsante ECONOMIA (o ECO) del telecomando. Lo schermo mostra 'ECO'. Questa funzione regola automaticamente la temperatura per ridurre il consumo energetico. Per disattivarla, premere nuovamente lo stesso pulsante.

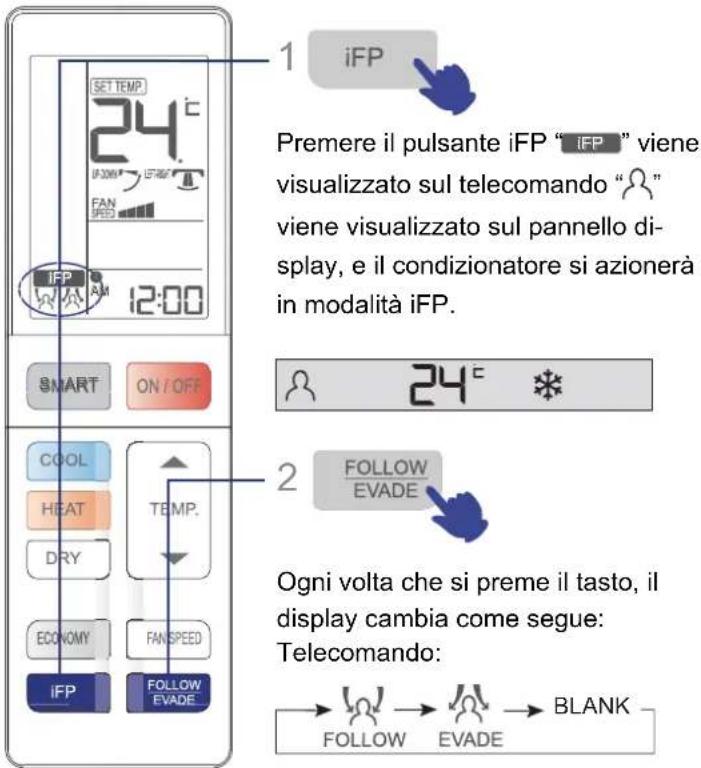

Come utilizzare la funzione iFP (rilevamento di presenza)?

Premere il pulsante iFP per attivare il rilevamento del movimento. Utilizzare i pulsanti SEGUI o EVITA per scegliere se il flusso d'aria segue la persona o la evita. L'unità regola automaticamente la direzione del soffio in base alla posizione rilevata.

Cosa significa la modalità Smart?

In modalità Smart, il climatizzatore analizza la temperatura e l'umidità ambientale per selezionare automaticamente la modalità più adatta (raffreddamento, riscaldamento, deumidificazione o ventilazione). Garantisce un comfort ottimale senza regolazione manuale.

Come sostituire le batterie del telecomando?

Rimuovere il coperchio del vano batterie sul retro del telecomando. Inserire due batterie R-03 (AAA) rispettando le polarità (+/-). Reinserire il coperchio. In caso di malfunzionamento, utilizzare un oggetto appuntito per premere il pulsante REIMPOSTAZIONE.

Cosa fare in caso di interruzione di corrente?

Il climatizzatore riprende il normale funzionamento automaticamente al ripristino della corrente. Il compressore si riavvia dopo un ritardo di protezione di 3 minuti. Non è necessaria alcuna operazione.

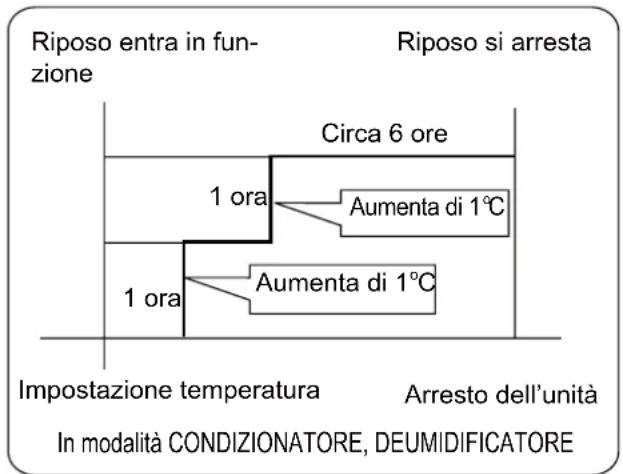

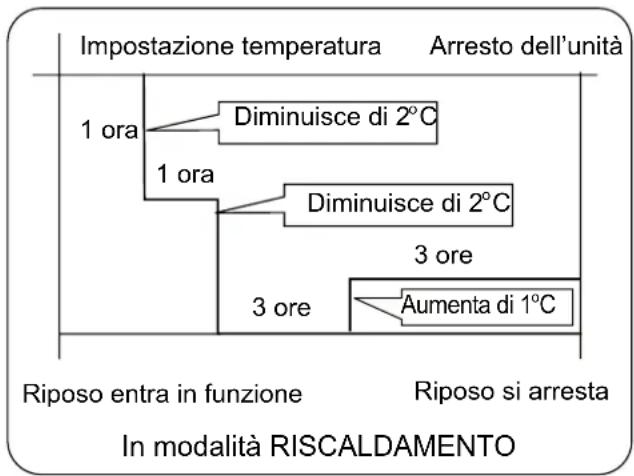

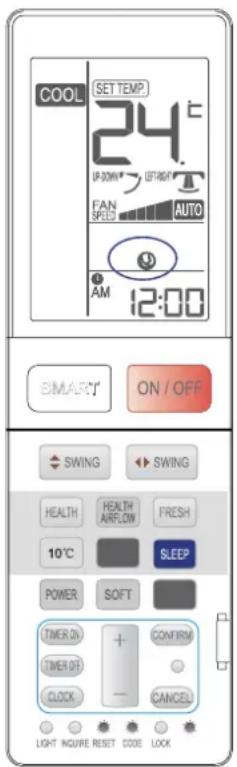

Come attivare la modalità Sleep?

Premere il pulsante SLEEP del telecomando. In modalità raffreddamento o asciutto, la temperatura aumenta progressivamente di 1°C ogni ora per 2 ore, poi l'unità si spegne dopo 6 ore. In modalità riscaldamento, la temperatura scende di 2°C all'ora per 2 ore, poi aumenta di 1°C dopo 3 ore.

MANUALE UTENTE 1U12QE6ERA HAIER

RISOLUZIONE DEI PROBLEMI 29

Italiano

Table des matières

ÉLÉMENTS ET FONCTIONS 32

UTILISATION 35

MISES EN GARDE 38

DÉPANNAGE 39

Français

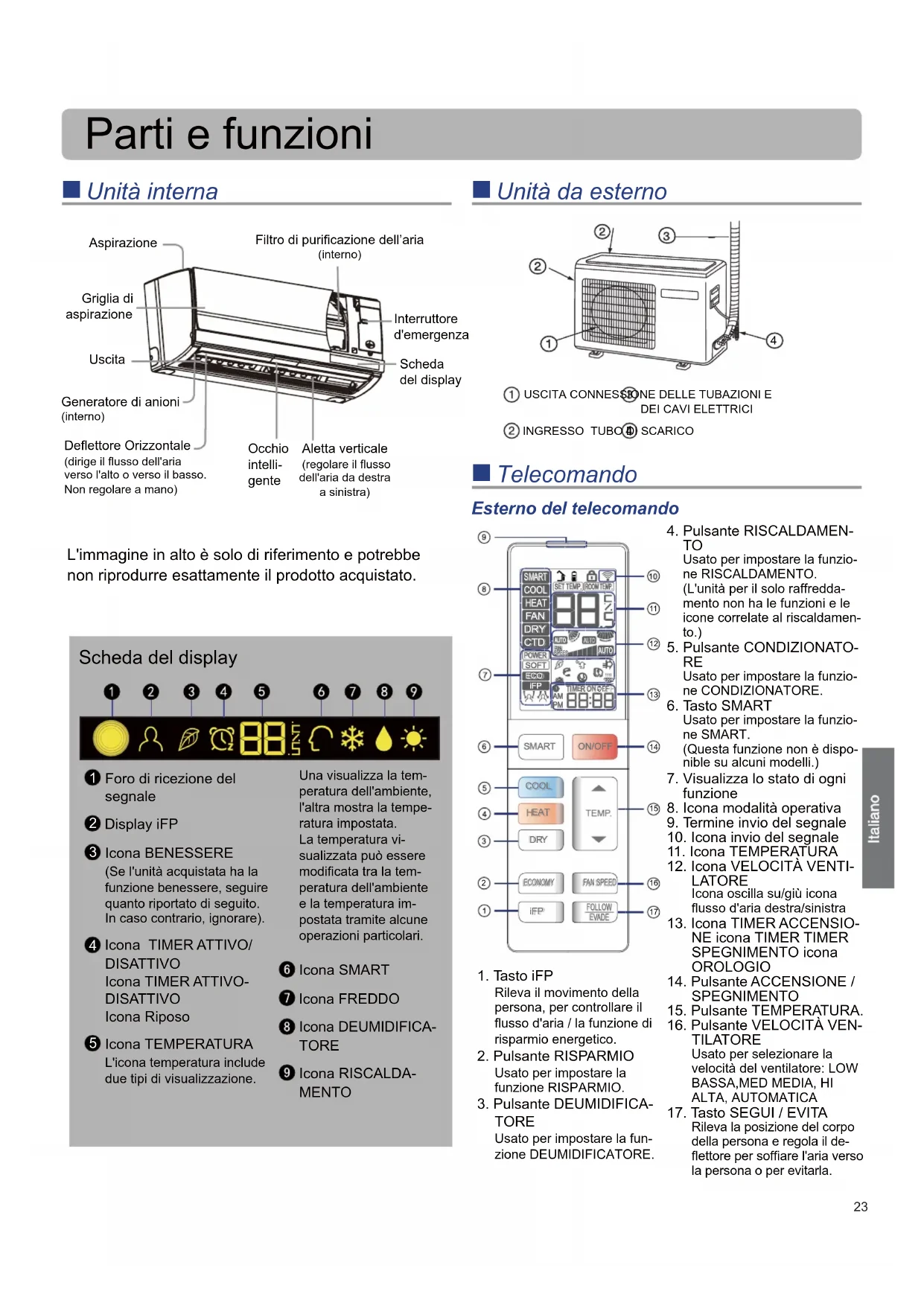

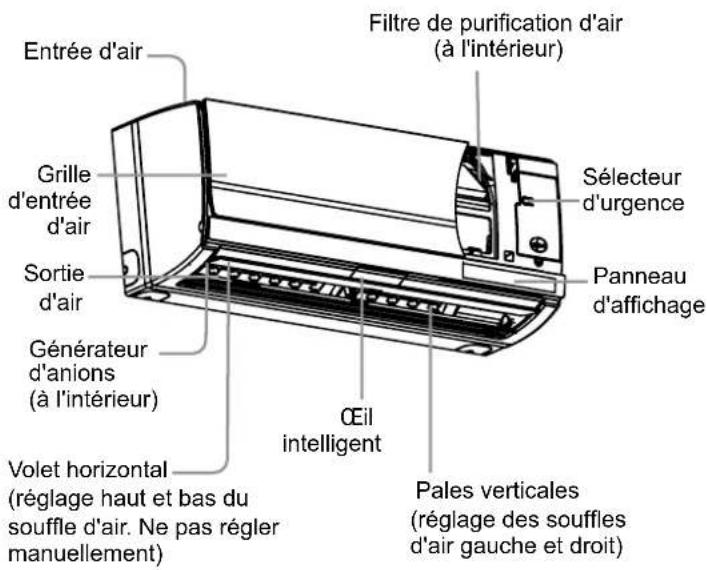

Aspirazione Filtro di purificazione dell'aria (interno) Griglia di aspirazione Interruttore d'emergenza Uscita Scheda del display Generatore di anioni (interno) Deflettore Orizzontale (dirige il flusso dell'aria verso l'alto o verso il basso. Non regolare a mano) Occhio intelli- gente Aletta verticale (regolare il flusso dell'aria da destra a sinistra)

L'immagine in alto è solo di riferimento e potrebbe non riprodurre esattamente il prodotto acquistato.

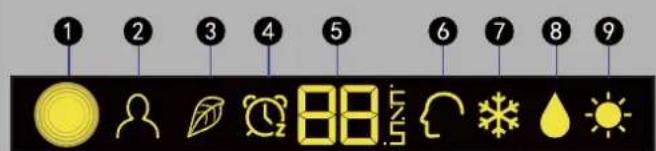

Scheda del display

1 2 3 4 5 6 7 8 9 88.5

① Foro di ricezione del segnale
② Display iFP
③ Icona BENESSERE (Se l'unità acquistata ha la funzione benessere, seguire quanto riportato di seguito. In caso contrario, ignorare).
4 Icona TIMER ATTIVO/ DISATTIVO Icona TIMER ATTIVO- DISATTIVO Icona Riposo
⑤ Icona TEMPERATURA L'icona temperatura include due tipi di visualizzazione.

Una visualizza la temperatura dell'ambiente, l'altra mostra la temperatura impostata.

La temperatura visualizzata può essere modificata tra la temperatura dell'ambiente e la temperatura impostata tramite alcune operazioni particolari.

6 Icona SMART
7 Icona FREDDO
8 Icona DEUMIDIFICA- TORE
9 Icona RISCALDA-MENTO

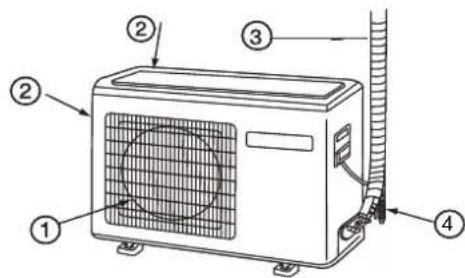

Unità da esterno

Rileva il movimento della persona, per controllare il flusso d'aria / la funzione di risparmio energetico.

1. Pulsante RISPARMIO Usato per impostare la funzione RISPARMIO.
2. Pulsante DEUMIDIFICA- TORE

Usato per impostare la fun- zione DEUMIDIFICATORE.

1. Pulsante RISCALDAMENTO Usato per impostare la funzione RISCALDAMENTO. (L'unità per il solo raffreddamento non ha le funzioni e le icone correlate al riscaldamento.)
2. Pulsante CONDIZIONATORE Usato per impostare la funzione CONDIZIONATORE.
3. Tasto SMART Usato per impostare la funzione SMART. (Questa funzione non è disponibile su alcuni modelli.)
4. Visualizza lo stato di ogni funzione
5. Icona modalità operativa
6. Termine invio del segnale
7. Icona invio del segnale
8. Icona TEMPERATURA
9. Icona VELOCITÀ VENTILATORE Icona oscilla su/giù icona flusso d'aria destra/sinistra
10. Icona TIMER ACCENSIONE icona TIMER TIMER SPEGNIMENTO icona OROLOGIO
11. Pulsante ACCENSIONE / SPEGNIMENTO
12. Pulsante TEMPERATURA.
13. Pulsante VELOCITÀ VENTILATORE Usato per selezionare la velocità del ventilatore: LOW BASSA, MED MEDIA, HI ALTA, AUTOMATICA
14. Tasto SEGUI / EVITA Rileva la posizione del corpo della persona e regola il de- flettore per soffiare l'aria verso la persona o per evitarla.

Funzionamento

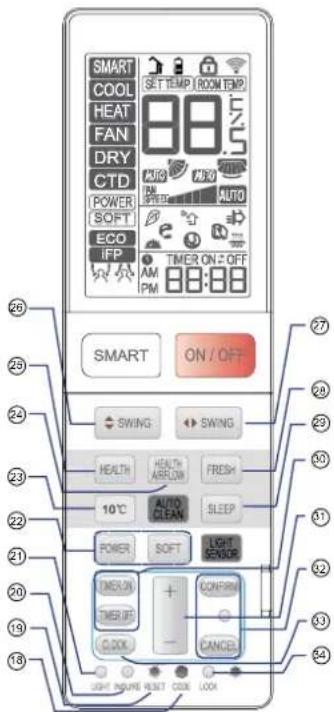

Interno del telecomando

SMART COOL HEAT FAN DRY CTD POWER SOFT ECO IFP 26 25 24 23 22 21 20 19 18 SET TEMP ROOM TEM 88:5 AUTO AM PM TIMER ON OFF ON / OFF SWING SWING HEALTH HEALTH ARROW FRESH 10°C AUTO CLEAN SLEEP POWER SOFT LIGHT SENSOR TIMER ON CONFIRM TIMER OFF CLOCK Cancel LIGHT INSURB RESET CODE LOCK

1. Tasto Codice Usato per selezionare il CODICE A o B, premen- dolo una volta è visua- lizzato A o B sul display LCD. Selezionare A senon specificato diversamente.
2. Tasto Ripristino Se il telecomando presenta anomalie di uso, usare un oggetto appuntito per premere questo pulsante e rirpistinare il telecomando.
3. Pulsante INFORMAZIONI Mostra le informazioni relative alla temperatura dell'ambiente esterno e alla potenza assorbita. (e.g. quando il pannello mostra "01",

La potenza assorbita è di 100W; quando il display mostra "02", la potenza assorbita è di 200W, e così via)

1. Pulsante LUCE Controlla l'illuminazione lo spegnimento del pannello di visualizzazione LED interno. Operazioni per modificare la temperatura preimpostata: Premere a lungo il pulsante LUCE Premere il tasto LUCE per dieci volte, la temperatura visualizzata sul pannello può essere cambiata per mostra-re temperatura ambiente e temperatura impostata.
2. Tasto Potente/Silenzioso
3. 10°C funzione riscaldamento speciale: Mantenimento di un riscaldamento di 10 gradi (utile per risparmi di energia)
4. Tasto FLUSSO ARIA BE-NESSERE
5. Tasto BENESSERE
6. Tasto OSCILLAZIONE SU/GIÙ
7. Tasto OSCILLAZIONE SINISTRA/DESTRA
8. Tasto (CAMBIO D'ARIA)
9. Tasto RIPOSO
10. Tasto TIMER ACCENSIONE/SPEGNIMENTO
11. Tasto ORE
12. Tasto Annulla/Conferma Usato per confermare le impostazioni di timer e orologio
13. Tasto Orologio
14. Tasto Blocco sara disabilitato. Premerlo ancora una volta, il blocco sara annullato.

Questa funzione non è presente su questo modello.

■ Installazione delle batterie

1

Rimuovere il coperchio delle batterie;

2

allen.ota

Figura 2; Assicurarsi che le batterie siano installate correttamente rispettando i simboli della polarità " + "/"-";

3

coperchio.

lieranoi

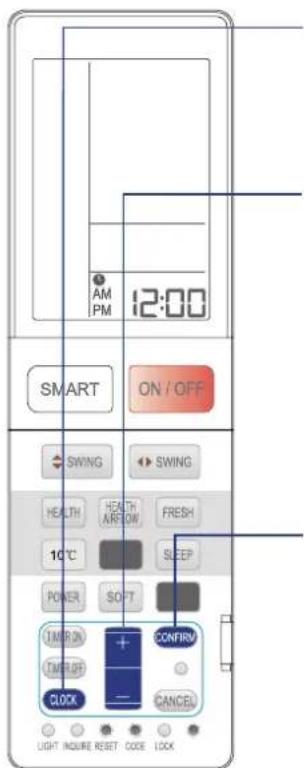

Impostazione dell'orologio

12:00 AM PM SMART ON / OFF SWING HEALTH 10°C SLEEP POWER SOFT TIMRON + - TIMROff CLOCK CONFIRV CANCEL LIGHT INQUIRE RESET CODE LOCK

1 Premere il pulsante CLOCK (orologio),

" AM " o " PM " lampeggia.

2 Premere “+” o “-” per impostare l'orario esatto.

Ogni pressione farà aumentare o diminuire l'ora di un minuto. Tenendo premuto il pulsante, l'ora cambierà più velocemente.

3 Conferma orario.

Dopo aver confermato le impostazioni dell'orario, premere il tasto Conferma, "AM "e "PM" smettono di lampeggiare e l'orologio inizia a lavorare.

Nota:

La distanza tra la testina di trasmissione del telecomando ed il ricevitore deve essere ai massimo di 7 metri, senza ostacoli.

Se nella stanza è installata una lampada neon con starter elettronico o un telefono wireless, il ricevitore potrebbe essere disturbato nella ricezione del segnale, pertanto si deve ridurre la distanza dal condizionatore.

Una visualizzazione di tutte le icone o poco chiara indica che le batterie sono quasi esaurite. Sostituirle.

Se il telecomando non funziona normalmente, rimuovere le batterie e inserirle di nuovo qualche minuto più tardi.

Suggerimento:

Nel caso in cui il condizionatore non venisse utilizzato per un lungo periodo, rimuovere le batterie. Nel caso in cui venisse visualizzato qualche elemento dopo la rimozione delle batterie, è sufficiente premere il tasto reset.

Funzionamento

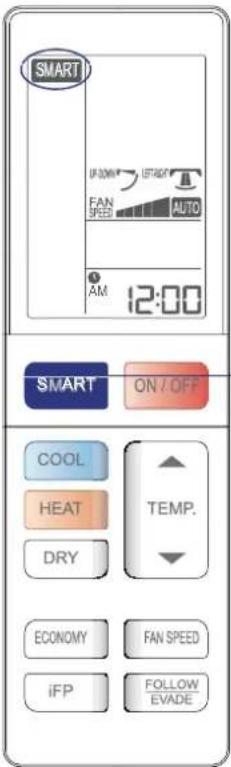

Funzione SMART

ANOIZIDNOCinc

ALDAMENTO e DEUMIDIFICATORE

SMART IF DOWN LEFT DOWN FAN SPEED AUTO 12:00 AM SMART ON / OFF COOL HEAT TEMP. DRY ECONOMY FAN SPEED IFP FOLLOW EVADE

(Questa funzione non è disponible su alcuni modelli.)

Basta premere un tasto per avere un ambiente piacevole!

Il condizionatore rileva la temperatura interna e l'umidità, in modo intelligente.

SMART

Avviare SMART

Tenere premuto il tasto ON/OFF fin- ché l'unità si avvia.

Premere il Tasto SMART "SMART" viene visualizzato sul telecomando

“” viene visualizzato sul pannello display, e il condizionatore si azionerà in modalità deumidificatore.

24 ^c

• Sbrinamento intuitivo
  • Velocità intuitiva ventilatore
• Ventilatore benessere intuitivo
• Deumidificazione intuitiva
• Silenzioso intuitivo
  • Controllo temperatura intuitivo

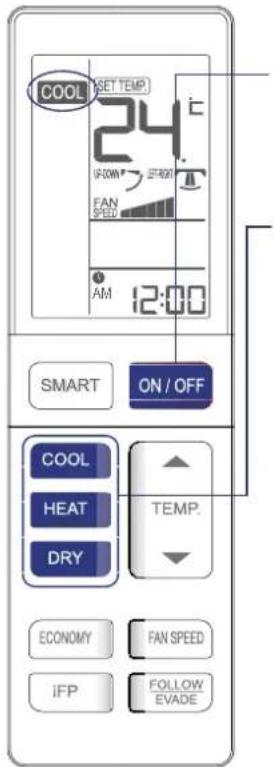

arresto funzione SMART

• Nelle modalità condizionatore, riscaldamento e deumidificatore, premere il tasto smart per attivare la funzione smart.
• Nella modalità smart, quando è attiva l'unità, sarà selezionato automaticamente condizionatore, riscaldamento, deumidificazione o ventilatore secondo la temperatura impostata.
• Quando è attiva la funzione SMART, premere il tasto "COOL", "HEAT&quot" o "DRY" per passare all'altra modalità, sarà così possibile uscire dalla funzione SMART.

COOL SET TEMP UP DOWN 24° FAN SPEED AM 12:00 SMART ON/OFF COOL HEAT DRY TEMP. ECONOMY FAN SPEED IFP FOLLOW EVADE

2 Selezione modalità di funzione.

Premere il Tasto COOL (Condizionatore) "COOL" viene visualizzato sul telecomando e "*" viene visualizzato sul display, l'unità si avvierà in modalità condizionatore.

HEAT

Premere il Tasto HEAT "HEATene visualizzato sul telecomando è visualizzato "●" ed il condizionatore si azionerà in modalità riscaldamento.

Premere il Tasto DRY "DRY" viene visualizzato sul telecomando è visualizzato "♥" ed il condizionatore funziona in modalità deumidificazione.

1. In modalità Deumidificazione, quando la temperatura d'ambiente supera di +2°C la temperatura impostata, Poichéentemente dall's;impostazione del ventilatore.
2. Il telecomando può memorizzare ogni stato di funzionamento. Quando si riavvierà successivamente, basterà premere il Tasto ON/OFF per far funzionare il condizionatore nello stato precedente.

Funzionamento

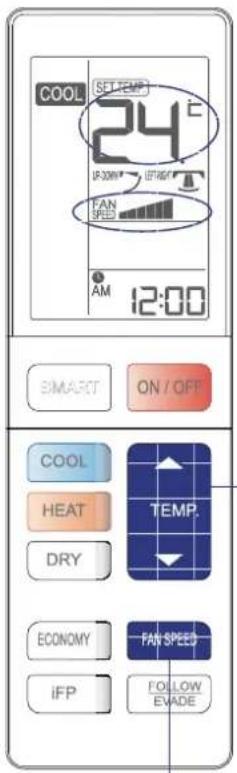

■ Selezionare impostazioni TEMPERA-TURA funzione VENTILATORE

COOL SETTEMP 24°C IF 300W IF 180W FAN SPEED AM 12:00 SIMARET ON / OFF COOL HEAT TEMP. DRY ECONOMY FAN SPEED IFP FOLLOW EVADE

1 Premere impostazioni TEMPERATURA.

Premere il pulsante TEMPE-RATURA.

△ Ogni volta che si preme il pulsante, le impostazioni della temperatura aumentano di 0.5 °C.
∇ Ogni volta che si preme il pulsante, le impostazioni della temperatura diminuiscono di 0.5 °C.

Il condizionatore si azionerà arrivando alla temperatura impostata visualizzata sul display LCD.

2 Funzione VENTILATORE

Premere il pulsante VELOCITÀ VENTILATORE. A ciascuna pressione la velocità del ventilatore cambia come segue:

L'unità funziona alla velocità selezionata per il ventilatore.

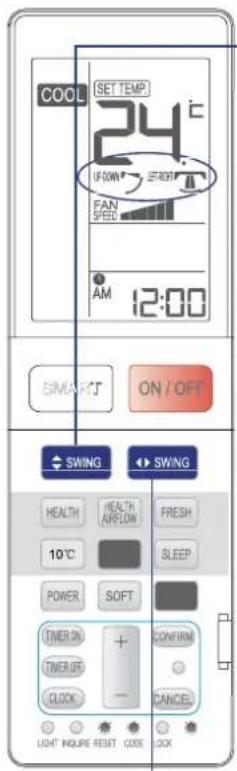

Funzionamento della funzione Oscillazione

COOL SET TEMP IF SOW - FROM FAN SPEED AM 12:00 SIMATIC ON/OFF SWING SWING HEALTH HEALTH APLLOW FRESH 10°C SLEEP POWER SOFT TIMER ON + CONFIRM TIMER OFF CANCEL CLOCK - LIGHT INQUIRE RESET CORE BOX

1 Direzione del flusso d'aria verso l'alto e verso il basso

Ad ogni pressione del pulsante "SWING", sul display del telecomando viene visualizzata la direzione del flusso d'aria come segue, secondo diverse modalità:

CONDIZIONATORE/DEUMIDIFICATORE:

RISCALDAMENTO:

SMART:

Stato iniziale

2 Direzione del flusso dell'aria a destra e a sinistra

A ogni pressione del pulsante “”, il display mostrerà quanto segue:

telecomando:

Stato iniziale

• In caso di alto tasso di umidità si potrebbe avere della condensa all'uscita dell'aria se tutte le alette verticali della griglia sono regolate a destra o a sinistra.
• Si consiglia di non lasciare l'aletta orizzontale rivolta verso il basso a lungo in modalità CONDIZIONATORE o DEUMIDIFICATORE per evitare la condensa.
• Poiché l'aria fredda soffia verso il basso nella modalità CONDIZIONATORE, regolare il flusso d'aria orizzontalmente aiuterà la circolazione dell'aria.

Funzionamento

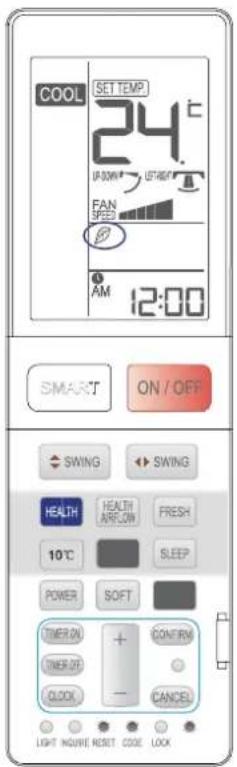

Funzionamento BENESSERE

COOL SETTEMP 24°C IP DOWN LEFT/LEFT FAN PEED 1 AM 12:00 SMART ON/OFF SWING SWING HEALTH HEALTH AIRFLOW FRESH 10°C SLEEP POWER SOFT TIMER ON + CONFIRM ONER OF QICKL - CANCEL LIGHT INJIVE RESET CODE LOCK

Il generatore di anioni del condizionatore è in grado di emettere un grande quantitativo di anioni per bilanciare efficacemente la quantità di cationi e anioni nell'aria, e inoltre di uccidere i batteri e velocizzare la sedimentazione della povere nell'ambiente e infine

Premere il pulsante BE- NESSERE

Per ogni pressione, viene visualizzata. Il condizionatore attiva la funzione benessere anioni.

Premere il pulsante BENESSERE due volte, scompare, e l'unità si arresta.

Quando il motore del ventilatore interno è attivo, è in funzione il processo benessere. (Disponibile in qualsiasi modalità) Quando il ventilatore dell'unità interna non è in funzione, si accende la lampada benessere ma il generatore di anioni non libera anioni.

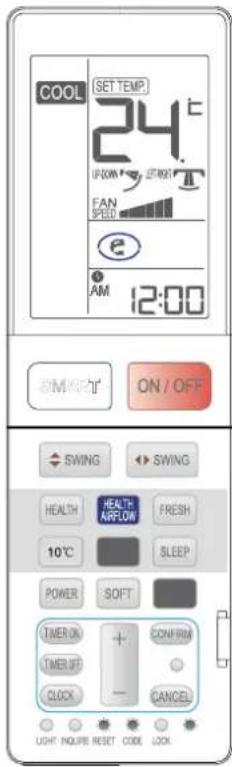

Funzione FLUSSO ARIA BENESSERE

COOL SET TEMP. 24 t UPON START FAN STED e 12:00 AM ON / OFF SHORT SWING HEALTH AIRFLOW FRESH 10°C SLEEP POWER SOFT TIMER ON + CONFIRM TIMER SFT CLOCK - CANCEL LIGHT ROUTE RESET CODE LOCK

Impostazione della funzione flusso d'aria benessere

1). Premere il tasto del flusso d'aria benessere, sul display appare Evitare di orientare il flusso d'aria direttamente sul corpo.
2). Premere nuovamente il tasto del flusso d'aria benessere, sul display appare √. Evitare di orientare il flusso d'aria direttamente sul corpo.

Annullamento della funzione flusso d'aria benessere

Premere nuovamente il tasto del flusso d'aria benessere, entrambe le griglie di uscita e di aspirazione sono aperte e il condizionatore continua a funzionare con le impostazioni antecedenti alla funzione di flusso d'aria benessere. Dopo l'arresto, la griglia di uscita si chiuderà automaticamente.

Avviso:

Non tirare la griglia di uscita manualmente.

Altrimenti, la griglia funzionerà in maniera errata. Se la griglia non funziona correttamente, fermare per un minuto quindi riavviare l'unità, eseguendo le regolazioni con il telecomando.

- Il telecomando può memorizzare lo stato di ogni operazione. Al riavvio, è sufficiente premente il Tasto ON/OFF e il telecomando attiverà lo stato precedente.

Nota:

1. Dopo aver impostato la funzione flusso d'aria benessere, la posizione della griglia di aspirazione e della griglia di uscita è fissa.
2. In condizionatore, è preferibile selezionare la modalità modalità.
3. In riscaldamento, è preferibile selezionare la modalità F.
4. In modalità condizionatore e deumidificazione, utilizzando il condizionatore per un lungo periodo di tempo in condizioni di alto tasso di umidità, dalla griglia potrebbero cadere delle gocce d'acqua.
5. Selezionare la corretta direzione del ventilatore secondo le condizioni.

Funzionamento

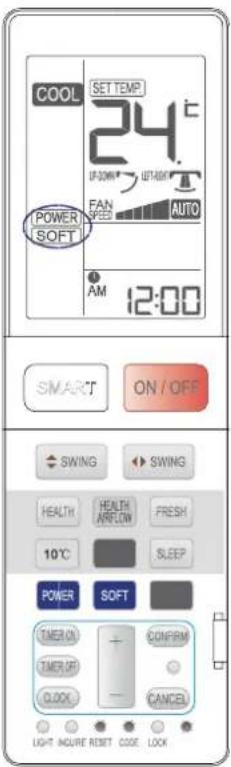

Uso della funzione Potente/Silenzioso

COOL SETTEMP. 24°C UP/DOWN LET/ARAY FAN AUTO POWER SOFT AM 12:00 SMART ON/OFF SWING SWING HEALTH HEALTH AIRFLOW FRESH 10°C SLEEP POWER SOFT TIMER ON + CONFIRM TIMER UP ○ CLOCK - CANCEL LIGHT INSURE RESET CODE LOCK

Uso della funzione Po- tente

Quando è necessario un raffreddamento rapido, è possibile usare questa funzione.

A ogni pressione, viene visualizzato POWER e il condizionatore attiva la funzione ALIMENTAZIONE.

In modalità CONDIZIONATORE, il ventilatore assume automaticamente l'alta velocità della modalità ventilatore AUTO.

Premere nuovamente il tasto Potente, POWER scompare, la funzione termina.

Uso della funzione Silenzioso

Questa funzione può essere utilizzata quando c'è bisogno di silenzio per riposare o per la lettura.

A ogni pressione, viene visualizzato SOFT e il condizionatore attiva la funzione Potente.

In modalità SOFT, il ventilatore passa automaticamente alla velocità bassa della modalità ventilatore AUTO.

Premere nuovamente il tasto Silenzioso, SOFT scompare, la funzione termina.

Suggerimenti:

Quando è in uso la funzione POTENTE, in modalità di raffreddamento rapido, la stanza sarà soggetta a una distribuzione disomogenea della temperatura.

L'uso prolungato della funzione Silenzioso ha l'effetto di non riscaldare o raffreddare troppo.

Uso della funzione TIMER

Impostare correttamente l'orologio prima di avviare la funzione timer. È possibile far accendere e spegnere il condizionatore automaticamente nei momenti seguenti: Prima di svegliarsi al mattino, o prima di tornare a casa o dopo che ci si addormenta la sera.

COOL SET TEMP. 24°C FAN SPEED TIMER ON AM 12:00 SMART ON / OFF SWING SWING HEALTH HEALTH ARROW FRESH 10°C SLEEP POWER SOFT TIMER ON CONFIRM TIMER OFF CLOCK CANCEL LIGHT INCREASE RESET CODE LOCK

1 Selezionare la modalità di funzione desiderata.

Selezionare il TIMER ON desiderato.

Telecomando: "TIMER ON" lampeggerà.

Telecomando: "TIMER OFF" lampeggerà.

2 Impostazioni ora.

Ogni volta che il pulsante viene premuto, l'ora impostata aumenta o diminuisce di un minuto. Se il nuto premuto, l'ora cambia rapida-re regolato sulle 24 ore.

3 Confermare le impostazioni.

Dopo aver impostato l'ora esatta, premere il pulsante CONFERMA per confermare e "ON "o" OFF "sul telecomando smetteranno di lampeggiare.

← DISATTIVO premere il pulsante TIMER ATTIVO per confermare, seguire la stessa procedura in "Impostazioni ora per TIMER DISATTIVO "

Telecomando: TIMER ATTIVO DISATTIVO premere il pulsante TIMER DISATTIVO per confermare, seguire la stessa procedura di "Impostazione ora per TIMER ACCENSIONE" "

Per annullare la modalità TIMER

Premere il tasto ANNULLA diverse volte finché la modalità TIMER scompare dal display.

Funzionamento

RIPOSO comfortevole

Prima di andare a dormire, basta premere il tasto Riposo e l'unità funzionerà in modalità SLEEP consentendo all'utente di riposare piacevolmente.

COOL SET TEMP. 24°C IP-SOMI LET/NOFF FAN AUTO SPEED 1 AM 12:00 SMART ON/OFF SWING SWING HEALTH HEALTH AIRFLOW FRESH 10°C SLEEP POWER SOFT TIMER IN + CONFIRM TIMER OFF CANCE CLOCK - CANCEL LIGHT INQUIRE RESET CODE LOCK

Premere il tasto Riposo.

Modalità di funzionamento

1. In modalità CONDIZIONATORE, DEUMIDIFICATORE

1 ora dopo l'avvio della modalità SO-SPENSIONE, la temperatura aumenterà di 1 °C rispetto alle impostazioni della temperatura. Dopo un'altra ora, la temperatura sale

ancora di 1 °C. Il condizionatore re-sterà acceso per altre 6 ore prima di spegnersi. La temperatura è più alta delle impostazioni di temperatura in modo tale che la temperatura della stanza

non sia troppo bassa per dormire.

Riposo entra in fun- zione Riposo si arresta Circa 6 ore 1 ora Aumenta di 1°C 1 ora Aumenta di 1°C Impostazione temperatura Arresto dell'unità In modalità CONDIZIONATORE, DEUMIDIFICATORE

2. In modalità RISCALDAMENTO

1 ora dopo l'avvio della modalità SOSPENSIONE, la temperatura diminuirà di 2 °C rispetto alle impostazioni di temperatura. Dopo un'altra ora, la temperatura diminuirà di altri 2 °C. Dopo più di 3 ore, la temperatura crescerà ancora di 1 °C. Il condizionatore continuerà a essere attivo

altre 3 ore, quindi si disattiverà. La temperatura è minore delle impostazioni temperatura in modo tale che la temperatura nella stanza non sia troppo elevata per dormire.

Impostazione temperatura Arresto dell'unità 1 ora Diminuisce di 2°C 1 ora Diminuisce di 2°C 3 ore 3 ore Aumenta di 1°C Riposo entra in funzione Riposo si arresta In modalità RISCALDAMENTO

3. In modalità SMART

L'unità opera nella modalità di riposo corrispondente in base alla modalità di funzionamento automaticamente seleziona-ta.

1. Quando la modalità ridottissima rumorosità è impostata su 8 ore, non è possibile regolare il periodo di tempo per la ridottissima rumorosità. Quando la funzione TIMER è impostata, la funzione ridottissima rumorosità non può essere impostata. Dopo aver impostato la fuzione riposo, nel caso in cui l'utente reimposti la funzione TIMER, la funzione riposo sarà annullata; il condizionatore sarà nello stato di temporizzazione attivata, se le due modalità sono impostate sullo stesso orario, entrambi i tempi di attività saranno terminati e il condizionatore si spegnerà automaticamente, ed l'altra modalità sarà annullata.

Funzione di riavvio da black-out

Quando l'unità è avviata per la prima volta, il compressore non inizia a funzionare salvo siano trascorsi 3 minuti.

Quando la corrente è ripristinata dopo un black-out, l'unità si avvia automaticamente, e dopo 3 minuti si avvia il compressore.

Nota per il riavvio da black-out:

Premere il tasto SLEEP dieci volte in cinque secondi per accedere alla funzione, I'unità darà conferma con quattro segnali acustici. Premere il tasto SLEEP dieci volte in cinque secondi per uscire da questa funzione, I'unità darà conferma con due segnali acustici.

Funzionamento

Funzionamento iFP

Il movimento delle persone nella stanza può essere rilevato, il che può migliorare l'efficienza di regolazione dell'aria.

1 iFP Premere il pulsante iFP "iFP" viene visualizzato sul telecomando "# viene visualizzato sul pannello display, e il condizionatore si azionerà in modalità iFP. 2 24°C FOLLOW EVADE Ogni volta che si preme il tasto, il display cambia come segue: Telecomando: FOLLOW EVADE BLANK

Rileva la posizione del corpo della persona, regola l'oscillazione dell'aria per mandare l'aria nella posizione in cui si trova la persona.

Rileva la posizione del corpo della persona, regola l'oscillazione dell'aria, evitando la posizione dove si trova la persona.

• Quando più persone si trovano in posizioni diverse, oppure una persona si muove in posti differenti, non importa se si è in presenza di un flusso di aria o meno, il flusso e oscillerà verso punti diversi, la regolazione direzione verrà posticipata, perché non è possibile cambiare la direzione improvvisamente.
• Nelle modalità iFP,SEGUI e EVITA, premere il pulsante

“SWING”, il condizionatore non attiverà la modalità “

premere il pulsante “HEALTH AIRFLOW”, la funzione terminerà.

Il sensore corpo umano viene utilizzato per rilevare se i raggi infrarossi cambiano. Nelle seguenti condizioni, potrebbe risultare impreciso:

• la persona è immobile (leggendo o guardando la TV ecc.) oppure è bloccato da barriere come schermi, armadi o vetri.
• La persona indossa vestiti spessi oppure si trova distesa o dorme.
• Un animale si muove spesso, il vento muove le tende oppure qualcosa continua a muoversi nella stanza.

■ Uso della funzione ECO

Regolamento automatico in base alla temperatura ambiente, attivo in funzione risparmio energetico.

SET TEMP. 24°C FAN SPEED ECO AM 12:00 SMART ON / OFF COOL HEAT TEMP. DRY ECONOMY FAN SPEED IFP FOLLOW EVADE

Premere il vertasto Risparmio energetico sul telecomando sarà visualizzato "ECO" sul telecomando, il condizionatore si attiverà in modalità RISPARMIO.

Premere il pulsante RISPARMIO. Con due pressioni, ECONOMY scompare, l'unità si arresta.

• La funzione di risparmio energetico funziona solo in modalità condizionatore, riscaldamento, o deumidificazione, dopo aver impostato la funzione risparmio energetico premere il tasto SHARP, MUTE, SLEEP o SMART per uscire dalla funzione risparmio energetico.
• Dopo aver impostato il risparmio energetico, il dispositivo ospite regolerà automaticamente la temperatura, e controllerà automaticamente l'interruttore del compressore, che potrebbe non corrispondere alle impostazioni dell'utente.
• La funzione risparmio energetico è più efficace dopo che il condizionatore è stato in funzione per un periodo prolungato (più di due ore)

Funzionamento

Funzionamento d'emergenza e test

Funzionamento d'emergenza:

• Eseguire questa procedura solo quando il telecomando è guasto o è andato perso.
• Quando è premuto l'interruttore d' emergenza, sarà emesso un segna- le acustico a significare l'inizio della procedura.

mente le modalità operative, il condizionatore, il ventilatore o il riscaldamento, in base alla temperatura dell'ambiente.

Temperatura ambiente	Modalità operativa	Temperatura designata	Modalità timer	Flusso dell'aria
SOPRA i 23°C	CONDIZIONATORE	26°C	N.	AUTOMA-TICO
SOTTO I 23°C	RISCALDA-MENTO	23°C	N.	AUTOMA-TICO

(Solo condizionatore) Temperatura ambiente	Modalità operativa	Temperatura designata	Modalità timer	Flusso dell'aria
SOTTO I 23°C	VENTILATO-RE	26°C	N.	AUTOMA-TICO

- Non è possibile operare in modalità deumidificatore.

Per un utilizzo intelligente del condizionatore

Pulizia del filtro dell'aria

1 Aprire la griglia di aspirazione tirandola verso l'alto.
2 Estrarre il filtro. Spingere la linguetta che si trova al centro del filtro leggermente finché non viene rilasciata dal fermo ed estrarre il filtro spingendolo in basso.

3 Pulizia del filtro aandoizelesametsisli,ozzilituotseugetnaruD

Usare un aspirapolvere per rimuovere la polvere o lavare il filtro con l'acqua. Dopo il lavaggio, asciugare completamente il filtro all'ombra.

4 Fissare il filtro.

Fissare correttamente il filtro in modo che l'indica-

zione "FRONTE" sia rivolta verso la parte frontale. Assicurarsi che il filtro sia fissato completamente dietro il fermo. Se i filtri destro e sinistro non sono fissati correttamente, ciò potreb funzionamenti.

5 Chiudere la griglia di aspirazione.

Test:

L'interruttore del test e quello di emergenza corrispondono.

• Usare questo interruttore per il test quando la temperatura d'ambiente è inferiore ai 16 °C, non usarlo per il normale funzionamento.
• Tenere premuto l'interruttore per il test per più di 5 secondi. Dopo aver udito il "Beep" due volte, rilasciare l'interruttore: si avvierà la funzione di raffreddamento con un flusso d'aria "alto".

Attenzione

! AVVISO

Per l'installazione chiamare il negozio preposto alla vendita/assistenza.

Non tentare di installare il condizionatore da soli poichè un lavoro scorretto potrebbe esporre a folgorazioni elettriche, incendio o perdite d'acqua.

⚠ AVVISO
In caso di anomalie come odore di bruciato, spegne-re subito l'apparecchio e contattare il rivenditore.Spegni-mento APPLICAZIONERIGOROSA		Usare una presa dedicata dotata di salvavita	Verificare che lo scarico sia installato adeguatamente
Connettere completamente il cavo di alimentazione alla presaAPPLICAZIONERIGOROSA	Utilizzare la tensione giusta 1. NAPPLICAZIONERIGOROSA	Non usare un cavo di alimentazione con prolunga o connesso a metà2. Non installare dove c'è la possibilità di perdite di gas infiammabili.3. Non esporre l'unità a vapore acqueo o vapore di olio.DIVIETO
Non usare un cavo di alimentazione collegato anche ad altro.DIVIETO	Fare attenzione a non danneggiare il cavo di alimentazione.DIVIETO	Non inserire oggetti nella presa o nello scarico dell'aria.DIVIETO
Non avviare o arrestare l'esercizio disconnettendo il cavo di alimentazione, ecc.[IMAGE]DIVIETO	Non dirigere il flusso dell'aria direttamente verso le persone, in particolare verso bambini o persone anziane.DIVIETO	Non tentare di riparare o di ricostruire il sistema da soli:	Connettere il cavo di messa a terra.

ATTENZIONE

DIVIETO

APPLICAZIONE RIGOROSA

DIVIETO

DIVIETO

DIVIETO

DIVIETO

Non mettere animali o piante nella direzione del flusso dell'aria

DIVIETO

zionare nessun oggetto sull'unità o di essa.

DIVIETO

Non posizionare vasi di fiori o contenitori pieni d'acqua sopra l'unità.

DIVIETO

Risoluzione dei problemi

Prima di richiedere l'assistenza, controllare il seguente elenco.

	Fenomeno Causa o punti di controllo
Ispezione delle prestazioni normali	Il sistema non si riavvia immediatamente.	● Quando si spegne l'unità, quale misura protettiva non è possibile riavviare il sistema prima che siano trascorsi 3 minuti. ● Quando la spina è scollegata e ricollegata alla presa di coerente, il circuito di protezione sarà attivato per 3 minuti per proteggere il condizionatore.
	L'unità è rumorosa	● Durante l'attività della macchina o quando inattiva, si potrebbero udire rumori simili a gorgogli i soffi. Durante i primi 2-3 minuti di funzionamento, questi rumori sono più distinti. (Il rumore è generato dal liquido refrigerante che circola nel sistema.) ● Durante il funzionamento della macchina si potrebbero udire rumori simili a crepitii. Questi rumori sono generati dalle coperture che si espandono o si riducono in seguito al cambio di temperatura. ● Se il flusso d'aria è molto rumoroso quando l'unità è in funzione, probabilmente il filtro dell'aria è sporco.
	Sono generati odori.	● Questo accade poichè il sistema mette in circolo gli odori presenti nell'aria interna come l'odore dei mobili, della vernice o delle sigarette.
	Esce vapore o fumo.	● Quando è in uso la modalità condizionatore o zione l'unità interna può emettere del vapore. Questo è provocato dall'improvviso raffreddamento dell'aria interna.
	In modalità deumidificatore, la velocità del ventilatore non può essere cambiata.	● In modalità DEUMIDIFICATORE, se la temperatura ambiente scende sotto i +2 °C rispetto alla temperatura impostata, l'unità si avvierà ad intervalli a velocità BASSA indipendentemente dall'impostazione VENTILATORE.
Altri controlli		● La spina è collegata alla presa di corrente? ● è'Ci' un black-out? ● Si è bruciato il fusibile?
	Raffreddamento medio-cre	● Il filtro dell'aria è sporco? Di norma deve essere pulito ogni 15 giorni. ● La presa e l'uscita d'aria sono ostruite? ● La temperatura è impostata corretta-mente? ● Ci sono porte o finestre aperte? ● La luce del sole entra direttamente nella stanza mentre è in funzione il condizionatore? (usare le tende) ● Ci sono troppe sorgenti di calore o troppe persone nella stanza mentre è in funzione il condizionatore?

Attenzione

• Non ostruire o coprire la griglia di ventilazione del condizionatore. Non mettere le dita o altri oggetti nelle uscite/entrate e nella leva di oscillazione.
• Non lasciare che i bambini giochino con il condizionatore. In nessun caso può essere consentito ai bambini di sedersi sull'unità da esterno.

Specifiche

Il circuito del refrigerante è stagno.

La macchina è adattiva nella seguente situazione

1. Intervallo di temperatura ambiente applicabile:

Condizionatore	Interno	Massimo: D.B./W.B. 32Minimo: D.B./W.B. 21	°C/23°C°C/15°C
	Esterno	Massimo: D.B./W.B. 43Minimo: D.B. 18	°C/26°C°C
Riscalda-mento	Interno	Massimo: D.B. 27Minimo: D.B. 0	°C°C
	Esterno	Massimo: D.B./W.B. 24Minimo: D.B./W.B. -7	°C/18°C°C/-8°C
	Esterno (INVER-TER)	Massimo: D.B./W.B. 24Minimo: D.B. -15	°C/18°C°C

1. Se il cavo di alimentazione dovesse danneggiarsi, deve essere sostituito dal produttore o dall'agente preposto all'assistenza o da persona similmente qualificata.
2. Se il fusibile del condizionatore sulla scheda PC dovesse danneggiarsi, cambiarlo con il tipo T. 3.15A/250V. Se il fusibile dell'unità da esterno dovesse rompersi, cambiarlo con il tipo T.25A/250V
3. Il metodo di cablaggio deve essere in linea con le normative di cablaggio locali.
4. Dopo l'installazione, la spina deve essere facilmente raggiungibile.
5. La batteria usata deve essere smaltita correttamente.
6. L'apparecchio non è destinato all'uso da parte di bambini o di invalidi senza una supervisione.
7. I bambini devono essere controllati così da garantire che non giochino con l'apparecchio.

8. Usare la spina elettrica adeguata, adatta al cavo di alimentazione.

9. La spina e il cavo di connessione devono aver acquisito l'attestazione locale.

10. Per proteggere le unità, spegnere prima il condizionatore, e almeno dopo 30 secondi, disattivare l'alimentazione.
11. Per proteggere le unità, spegnere prima il condizionatore, e almeno dopo 30 secondi, disattivare l'alimentazione.
12. Non inserire nessun sensore nel raccordo della tubazione con valvola a tre vie di blocco.

REGOLAMENTO EUROPEO DI CONFORMITÀ DEI MODELLI

CE

Tutti i prodotti sono conformi alle seguenti disposizioni europee:

• Direttiva bassa tensione 73/23/CEE
• Direttiva bassa tensione 2006/95/CEE
• Compatibilità elettromagnetica 89/336/CEE
• Compatibilità elettromagnetica 2004/108/CE

ROHS

I prodotti sono conformi ai requisiti della direttiva 2002/95/CEE del Parlamento e del Consiglio Europeo sulla limitazione dell'uso di alcune sostanze pericolose nei dispositivi elettrici ed elettronici (direttiva RoHS UE).

WEEE

In conformità alla direttiva 2002/96/CE del Parlamento Europeo, informiamo il consumatore relativamente ai requisiti per lo smaltimento dei prodotti elettrici ed elettronici.

REQUISITI PER LO SMALTIMENTO:

Il condizionatore acquistato è contrassegnato con questo simbolo, che sta a significare che le parti elettriche ed elettroniche non devono essere mischiate con i rifiuti domestici. Non tentare di aprire il sistema da soli: lo smontaggio del sistema del condizionatore, il trattamento del refrigerante, dell'olio e di altre parti deve

essere effettuato da un installatore qualificato conformemente alle leggi locali e nazionali pertinenti. I condizionatori devono essere trattati presso strutture di trattamento specializzate per il riutilizzo, il riciclaggio e recupero. Garantendo che questo prodotto sia smaltito correttamente, si aiuterà a prevenire possibili conseguenze negative per l'ambiente e la salute umana. Contattare l'installatore o l'autorità locale per ulteriori informazioni. La batteria deve essere rimossa dal telecomando e smaltita separatamente in conformità alle leggi locali e nazionali pertinenti.

Pièces et fonctions

Unité intérieure
