PCGG 1057 - Barbecue PROFICOOK - Manuale utente e istruzioni gratuiti

Marca	ProfiCook
Modello	PCGG 1057
Categoria	Barbecue a gas
Tipo di gas	Butano, propano o miscele (GPL)
Pressione del gas	50 mbar
Potenza totale assorbita	9,45 kW (675 g/h)
Potenza per bruciatore	3,15 kW
Numero di bruciatori	3
Diametro degli iniettori	0,75 mm
Accensione	Elettrica integrata
Capacità della bombola del gas	5 a 11 kg
Lunghezza massima del tubo	150 cm
Distanza di sicurezza	1 m da materiali combustibili
Utilizzo	Solo all'aperto
Funzioni	Grigliatura, cottura, mantenimento al caldo (con coperchio chiuso tipo forno)
Manutenzione	Pulizia dopo ogni uso, non utilizzare prodotti abrasivi o detergenti per forno
Durata del regolatore	2 anni raccomandato
Durata del tubo	5 anni raccomandato
Norme	CE 0359-16, conforme a 2009/142/EC

Domande frequenti - PCGG 1057 PROFICOOK

Come assemblare il barbecue PCGG 1057?

Il montaggio richiede due persone, guanti protettivi, una chiave a brugola SW 10 e 18, cacciaviti PH1 e PZ2, e una pinza. Seguire i passaggi illustrati nel manuale iniziando dalla rimozione della pellicola protettiva. Assemblare prima i piedi, poi il telaio, i ripiani laterali, le porte, e infine la griglia e i bruciatori.

Come collegare la bombola del gas?

Utilizzare un regolatore di bassa pressione certificato (DIN EN 12864:2001) e un tubo flessibile conforme alle norme. Collegare il regolatore alla bombola (filettatura a sinistra), poi il tubo al regolatore e al barbecue. Stringere a mano, quindi verificare la tenuta con acqua saponata. Non utilizzare mai fiamme libere.

Come accendere il barbecue?

Aprire il coperchio, assicurarsi che tutte le manopole siano su OFF (posizione ore 12). Aprire la valvola della bombola del gas. Premere la manopola di regolazione sinistra e ruotarla in senso antiorario fino a sentire un clic. Il bruciatore sinistro si accende. In caso contrario, ripetere dopo 5 minuti. Accendere gli altri bruciatori da sinistra a destra tramite il canale di accensione.

Cosa fare se il bruciatore non si accende?

Verificare nell'ordine: bombola del gas vuota, regolatore danneggiato, bruciatore ostruito (insetti), iniettori o tubo ostruiti, cavo dell'elettrodo allentato, o elettrodo/accensione difettosa. Pulire il bruciatore con una spazzola morbida e controllare i collegamenti. Se il problema persiste, contattare un tecnico.

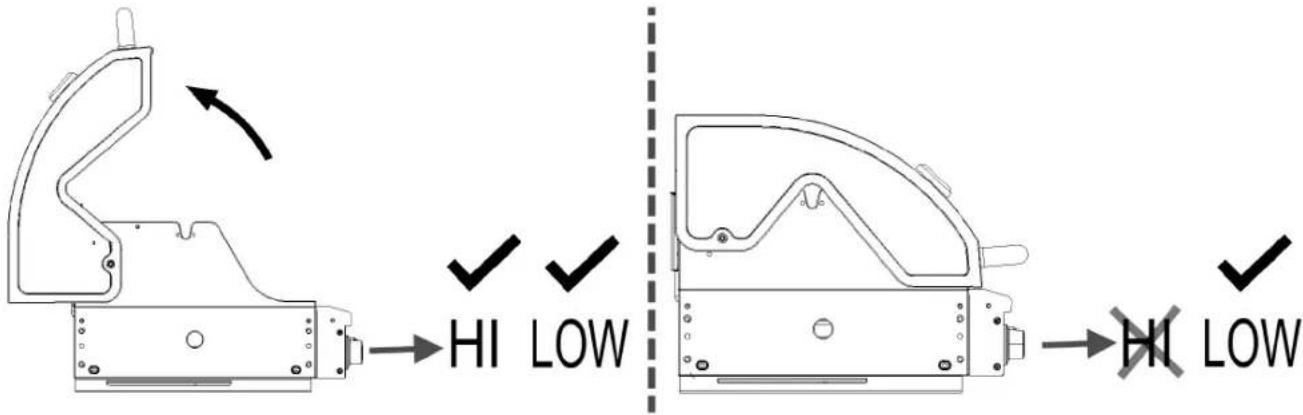

Come regolare la fiamma?

Ruotare la manopola di regolazione tra le posizioni HI (alta) e LOW (bassa) per regolare il calore. Quando il coperchio è chiuso, utilizzare una temperatura bassa per evitare il surriscaldamento. Se esce fumo, la temperatura è troppo alta.

Come pulire il barbecue?

Attendere che l'apparecchio si raffreddi, scollegare la bombola del gas. Pulire le superfici esterne con un detergente delicato e acqua calda. Per le macchie ostinate, utilizzare un abrasivo delicato. Le griglie si puliscono con acqua saponata. Il bruciatore deve essere spazzolato delicatamente e gli orifizi puliti con una spazzola per tubi. Non utilizzare mai detergenti per forno.

Come conservare il barbecue in inverno?

Pulire e asciugare completamente il barbecue. Chiudere la valvola della bombola del gas e rimuovere il regolatore. Conservare la bombola in posizione verticale in un luogo asciutto, ventilato, al riparo dal gelo, fuori dalla portata dei bambini e lontano da fonti di calore. Coprire il barbecue con una copertura traspirante e conservarlo in un locale asciutto e al riparo dal gelo.

Quale bombola del gas utilizzare?

Utilizzare una bombola di butano, propano o miscela GPL da 5 a 11 kg. Il barbecue funziona meglio con il propano. Il butano può congelarsi con il freddo. Assicurarsi che il regolatore sia adatto al gas utilizzato e regolato a 50 mbar.

Cosa fare in caso di odore di gas?

Chiudere immediatamente la valvola della bombola del gas. Spegnere qualsiasi fiamma libera e non utilizzare apparecchi elettrici. Aerare l'area. Verificare la tenuta dei collegamenti con acqua saponata. Se l'odore persiste, contattare il rivenditore o un tecnico del gas.

Come spegnere il barbecue?

Chiudere prima la valvola della bombola del gas, poi ruotare tutte le manopole di regolazione sulla posizione OFF (ore 12). Lasciare raffreddare il barbecue prima di riporlo. Non spostare mai l'apparecchio caldo.

MANUALE UTENTE PCGG 1057 PROFICOOK

Note di sicurezza 34

Specifiche tecniche 36

Riassunto 37

Elenco dei pezzi 38

Montare la griglia 38

Collegamento gas 44

Funzionamento del barbecue a gas....45

Risoluzione problemi....46

Pulizia del barbecue a gas....46

Manutenzione e protezione dell'acciaio inossidabile e delle superfici smaltate....47

Conservazione del barbecue a gas....48

Smaltimento....48

Note di sicurezza

Hai comprato un prodotto sicuro. Tuttavia, il cliente condivide la responsabilità per la corretta configurazione del barbecue così come per il suo funzionamento e la manutenzione.

I vari pezzi dell'attrezzatura di sicurezza ti proteggono da danni e lesioni. In queste istruzioni, dobbiamo mettere insieme tutto quello che devi sapere per la tua sicurezza. Acquisirai la conoscenza e il know-how. Leggi e segui le seguenti istruzioni di funzionamento prima di montare e mettere in funzione l'apparecchio.

In particolare, leggi le istruzioni di sicurezza. Usa l'apparecchio solo nel modo descritto in queste istruzioni.

La non conformità con le istruzioni può provocare esplosioni e incendi!

Conserva queste istruzioni per una futura consultazione. Quando passi a qualcuno quest'apparecchio, accludi queste istruzioni.

Simboli usati in queste istruzioni di funzionamento

Le istruzioni di funzionamento importanti per la tua sicurezza sono segnate in modo speciale. Per evitare incidenti e danni all'apparecchio, assicurati di seguire le seguenti istruzioni.

AVVISO:

Avvertimenti di pericoli alla salute e indica rischi potenziali di lesioni.

ATTENZIONE:

Indica pericoli potenziali per il dispositivo e altri oggetti.

OTA:

Sottolinea consigli e informazioni.

Scopo

Il barbecue a gas deve essere usato solo per i barbecue all'aperto.

AVVISO: Nota per bambini e persone con capacità limitate

Quest'apparecchio non è inteso per essere utilizzato da bambini o da persone con capacità limitate. Deve essere usato solo da persone che sono in grado di utilizzarlo in modo sicuro.

Pericoli generali

AVVISO:

Il barbecue a gas ha lame taglienti con le quali puoi tagliarti Durante il montaggio, la manutenzione e la pulizia, indossare guanti protettivi.

Disimballare il dispositivo

AVVISO:

• Per ragioni di sicurezza tenere qualsiasi parte dell'imballaggio (sacchetti di plastica, cartilagine, spugne ecc.) fuori dalla portata dei bambini.
• Non lasciare che i bambini giochino con le pellicole in quanto c'è pericolo di soffocamento!

Collegare il sistema a gas

AVVISO: RISCHIO DI INCENDIO ED ESPLOSIONE

• Il barbecue a gas deve solo essere messo in funzione con un regolatore di pressione bassa. Il regolatore di pressione incluso è stato impostato correttamente in fabbrica per il funzionamento con gas di petrolio liquido (LPG). Inoltre, leggi e segui le istruzioni d'uso e montaggio separate che accompagnano il regolatore di pressione.
• Se necessario, il tubo del gas deve essere cambiato se ci sono requisiti nazionali corrispondenti.
  • Assicurati che non ci siano fonti di fiamme vive (o simili) nelle vicinanze quando cambi la bombola di gas.
• Quando si compra o si noleggia la bombola di gas, lascia che il negozio ti consigli.
  • L'apparecchio deve essere collegato nel modo descritto in queste istruzioni.
• Assicurati che il tubo del gas non sia chiuso o rovinato.
• Dopo aver montato il sistema a gas, controlla la tenuta di tutti i collegamenti con uno spray rilevatore di perdite standard o con acqua e sapone. E' severamente vietato testare il sigillo con una fiamma viva!

Funzionamento del barbecue a gas

AVVISO: RISCHIO DI INCENDIO ED ESPLOSIONI

• Non fumare quando maneggi il sistema del gas. Non posizionare la bombola di gas nei pressi di una fiamma viva.
• Usa il barbecue a gas solo all'aperto. Assicurati che il barbecue a gas sia protetto dal vento.
• Proteggi il barbecue da pioggia, umidità, schizzi d'acqua, ecc.
• Posiziona il barbecue a gas su una superficie stabile, piana e resistente al fuoco.
• Proteggi la bombola di gas dalla luce solare diretta.
• Prima di mettere in funzione l'apparecchio, controlla sempre il tubo e il regolatore di pressione per controllare il danno.
  • Non mettere in funzione il barbecue a gas se il regolatore di pressione, il tuo o la bombola di gas sono difettosi o se non sono sigillati.
• Gli insetti spesso costruiscono nidi nei tubi della piastra. Prima di mettere in funzione la piastra, controllare sempre la presenza di corpi estranei. Rimuovi i corpi estranei con una spazzola (spazzola per bottiglie, pulisci tubi).
  • Non accendere la fiamma a gas con una fiamma viva. Per accendere, usare l'accensione elettrica che è installata sull'apparecchio.
• Per proteggersi dal gas che fuoriesce per errore, la valvola della bombola di gas deve essere aperta solo quando il barbecue a gas è in funzione. Dopo che hai spento la griglia del barbecue, assicurati sempre di aver chiuso la valvola della bombola.
• Mentre metti in funzione l'apparecchio, assicurati di mantenere una distanza di sicurezza dal combustibile e da materiali sensibili al calore. La distanza deve essere meno di 1 m.
  • Assicurati che non ci siano oggetti o parti della struttura sul barbecue.
• Durante il funzionamento, le superfici del barbecue a gas sono bollenti. Avverti del pericolo le persone intorno e tieni ben lontani i bambini.
• Durante il funzionamento, non lasciare il barbecue a gas incustodito.
• In caso di guasto, chiudi la valvola della bombola di gas.
• Prima di cambiare la posizione del barbecue, questo deve essere spento, la valvola della bombola di gas deve essere chiusa e rimossa dalla base del barbecue per proteggere il regolatore di pressione e il tubo.

Manutenzione del barbecue a gas

⚠ AVVISO: RISCHIO DI INCENDIO ED ESPLOSIONE

• Le riparazione e la manutenzione dell'impianto a gas deve essere effettuata solo a esperti autorizzati. Non effettuare alcun cambiamento al barbecue a gas o al regolatore di pressione.
• Sostituisci il regolatore di pressione dopo almeno 2 anni e il tubo dopo 5 anni, anche se non ci sono segni visibili di danni esterni. Assicurati che il regolatore di pressione sia approvato per il gas usato e impostato sulla corretta emissione di pressione (vedi dati tecnici). Il nuovo tubo non deve essere lungo più di 1,5 m.
• Insieme all'olio, il gas forma un miscuglio esplosivo. Non cercare mai di liberare le valvole bloccate e controlla le manopole con l'olio o l'olio di penetrazione.

Azioni durante la lotta agli incendi

• Spesa le persone attorno in un posto sicuro! Se possibile, chiudi la valvola della bombola di gas. Raffredda la bombola di gas con l'acqua. Contemporaneamente, mettiti al sicuro! E' possibile una riaccensione esplosiva e spontanea.
• Estinguere solo il gas che perde, brucia se non riusci a fermare la fuga di gas. Possono essere usati tutti gli estintori.

Misure di primo soccorso

- Misure dopo aver inalato il gas

• Alte concentrazioni possono causare soffocamento. I sintomi possono includere la perdita di mobilità e di coscienza. La vittima non si rende conto del soffocamento. Basse concentrazioni possono provocare capogiri, mal di testa, nausea e problemi di coordinazione.
• Portare il paziente all'aria aperta. Informare il dottore o i servizi di emergenza. Nel caso in cui il paziente smetta di respirare, si pratichi la respirazione artificiale.

- Misure in seguito a ustioni gravi o scottature

- C'è rischio di ipotermia e shock. Chiamare subito i servizi di emergenza!

• Spegnere qualsiasi indumento che brucia subito con acqua o soffocare le fiamme con un lenzuolo spesso.
• In caso di scottature: Rimuovi subito gli indumenti.
• In caso di ustioni: Tieni gli indumenti addosso.
• Raffredda con acqua per almeno 15 minuti fino a che si allevia il dolore.
• Copri la parte interessata con un bendaggio Metalline sterile (per ustioni). Applica il lato rivestito di Metalline alla pelle lesa e fissala senza stringere con una garza o un panno triangolare.
  • Non usare rimedi casalinghi come pomate, polvere, oli, disinfettanti, ecc.!

- Misure in seguito di piccole ustioni o scottature

• In caso di scottature: Rimuovi subito gli indumenti.
• In caso di ustioni: Rimuovi gli indumenti solo se non sono attaccati.
• Raffredda con acqua per almeno 15 minuti fino a che si allevia il dolore.
• In caso di piccole ustioni o scottature senza alcuna formazione di bolle, lasciare guarire con l'esposizione all'aria aperta. Non coprire con un cerotto o una benda.

Istruzioni riguardo il trasporto

⚠ AVVISO: RISCHIO DI INCENDI ED ESPLOSIONE

• Laddove possibile, non trasportare la bombola di gas in veicoli in cui l'area di conservazione non sia separata dalla cabina del conducente. Il conducente deve essere consapevole dei possibili pericoli associati al carico e deve sapere cosa fare nel caso di un incidente o di un'emergenza.
• Trasportare la bombola di gas dritta e assicurarsi che non cada o scivoli.
  • Assicurati che la valvola della bombola di gas sia chiusa e che abbia un buon sigillo.

Annotazioni sulla conservazione

⚠ AVVISO: RISCHIO DI INCENDI ED ESPLOSIONE

• Se l'apparecchio non è usato, la bombola di gas deve essere scollegata da esso.
• Conservare la bombola di gas fuori dalla portata dei bambini.
• Controlla che la bombola di gas sia lontana dai gas ossidanti e da altri materiali che favoriscono gli incendi.
• Il gas liquido che fugge è più pesante dell'aria e cade al suolo. Non conservare la bombola di gas al chiuso sotto il livello del terreno (ad es. cantina, pozzo, garage sotterraneo ecc.) o in zone non ventilate dove la fuga di gas può raccogliersi.
• Proteggi la bombola di gas dalla luce del sole diretta e da altre fonti di calore.
• Se la temperatura è minore di 50°C, conserva la bombola di gas in un luogo ben ventilato, ombroso e protetto dalle alterazioni.
• Conserva la bombola di gas in modo che si mantenga in posizione e non possa cadere.
  • Le bombole di gas vuote contengono una quantità residua di gas liquido. Segui le istruzioni di conservazione, anche per le bombole di gas vuote.

Uso previsto

Questo dispositivo è progettato per

- Per la grigliata (barbecue) e la cottura al forno di condimenti.

È progettato esclusivamente per questo scopo e può essere usato solo a tale scopo.

Può essere utilizzato solo nel modo descritto in questo manuale d'istruzione.

Il dispositivo non può essere utilizzato per scopi commerciali.

Qualsiasi altro uso è considerato non idoneo e può determinare guasti alla proprietà e anche alle persone.

Il produttore non si assume alcuna responsabilità per guasti derivanti dall'uso diverso dallo scopo previsto.

Specifiche tecniche

Produttore Kangye Electric
Codice modello: PC-GG 1057 (KYQ-L23T)
Calore totale assorbito tutte le categorie di gas:	9,45 kW (675 g/h) La figura della piastra del barbecue è 3,15 kW.
Categoria gas: I	3B/P(50)
Tipo di gas: Butano, propano o miscugli
Pressione del gas: 50 mbar
Getto del gas: Piastra del barbecue: 0,75 mm	CE 0359-16
Lunghezza massima del tubo: 150 cm
Numero identificativo: 0359CQ0020
Paesi target: AT, DE, CZ e CH

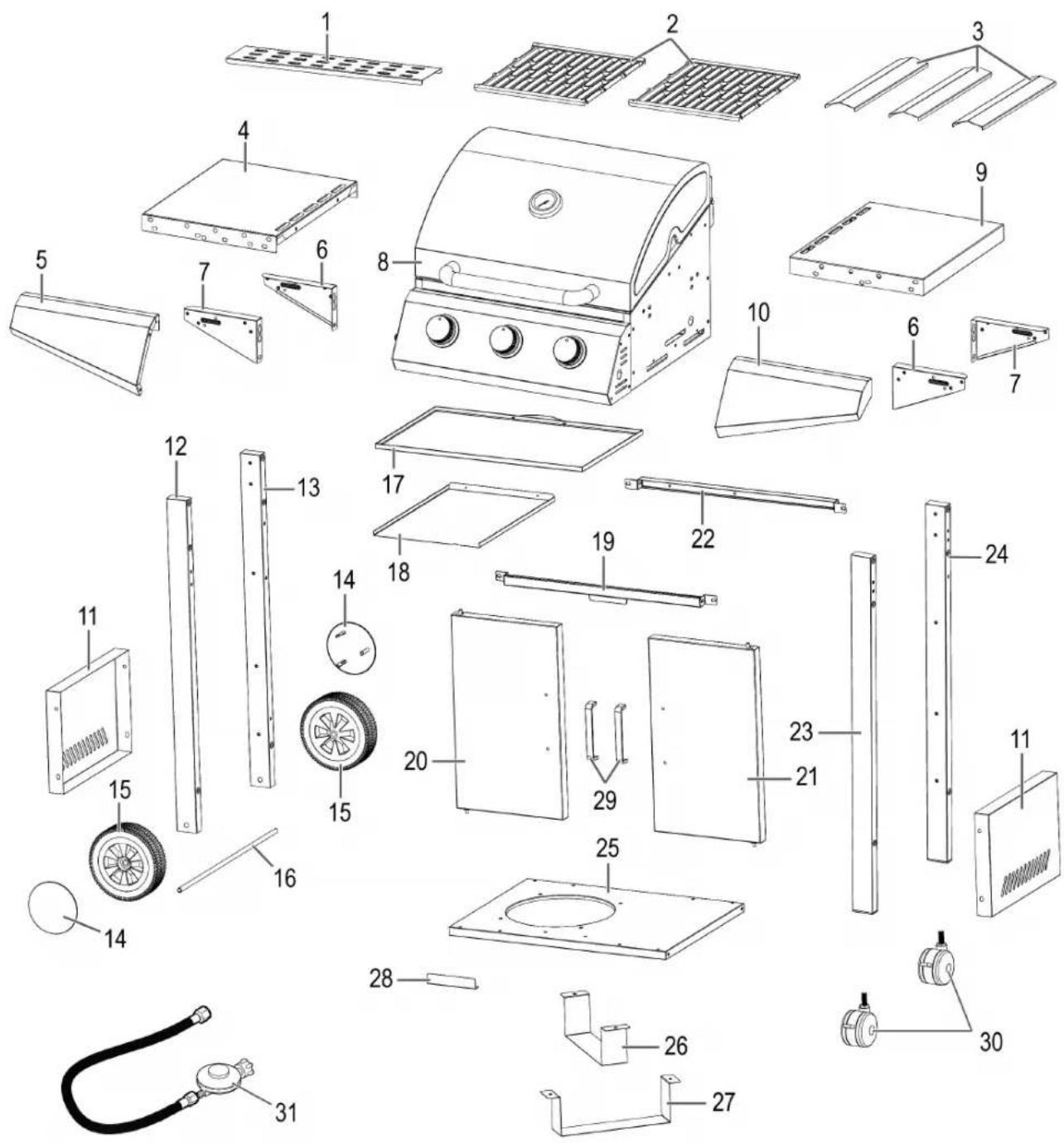

Riassunto

Pezzo Descrizione pz. Pezzo Descrizione pz.
1	Griglia per cibo barbecue	1		22	Traversa Posteriore	1
2	Griglia barbecue	2		23	Gamba anteriore, destra	1
3	Coperchio fiamme	3		24	Gamba posteriore, destra	1
4	Tavolo laterale, lato sinistro	1		25	Base	1
5	Lama, sinistra	1		26	Supporto a	1
6	Braccio a	2		27	Supporto b	1
7	Braccio b	2		28	Fermo porta	1
8	Sezione superiore	1		29	Manici della porta	2
9	Vaschetta laterale, destra	1		30	Caster 3"	2
10	Lama, destra	1		31	Controllo pressione	1
11	Piatto laterale	2
12	Gamba anteriore, sinistra	1		A	Viti ST4,2×10	2
13	Gamba posteriore, sinistra	1		B	Vite M4×4	4
14	Hub cappuccio	2		C	Vite M5×10	4
15	Rotella 7"	2		D	Vite M6×12	42
16	Asse	1		E	Vite esagonaleM6×12	2
17	Vaschetta di raccolta del grasso	1		F	Vite M6×65	12
18	Scudo di calore	1		G	Clip "R"	2
19	Traversa anteriore	1		H	Guamizione piatta ∅ 13	2
20	Porta, sinistra	1		I	Dado M6	2
21	Porta, destra	1

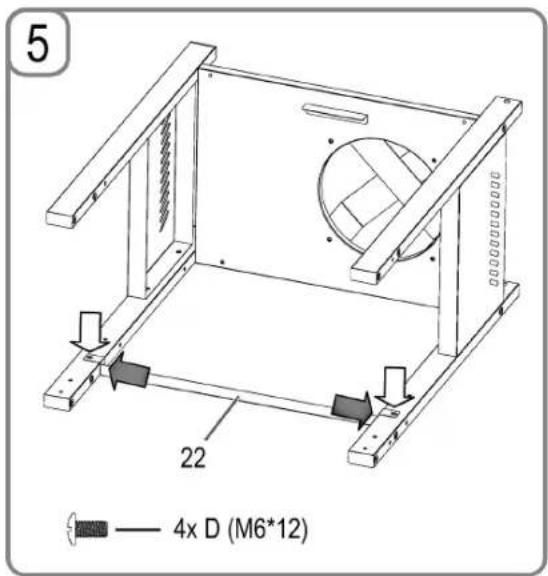

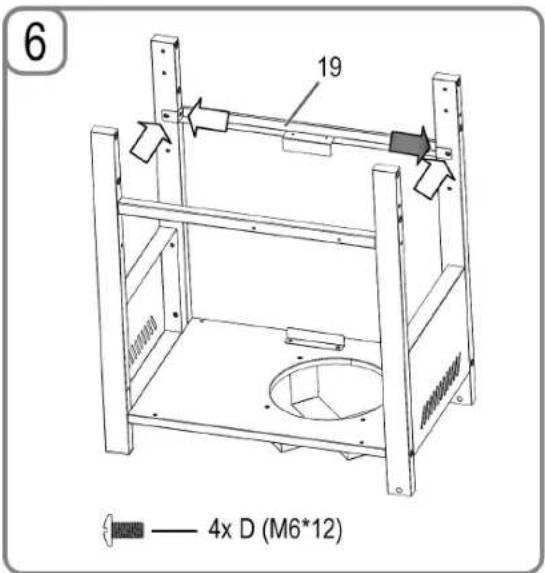

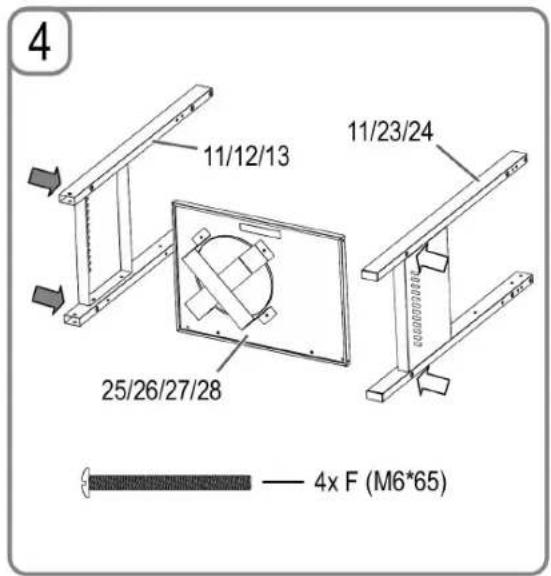

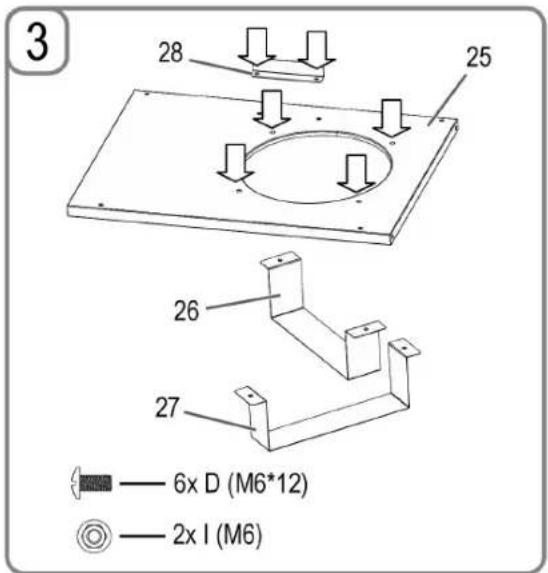

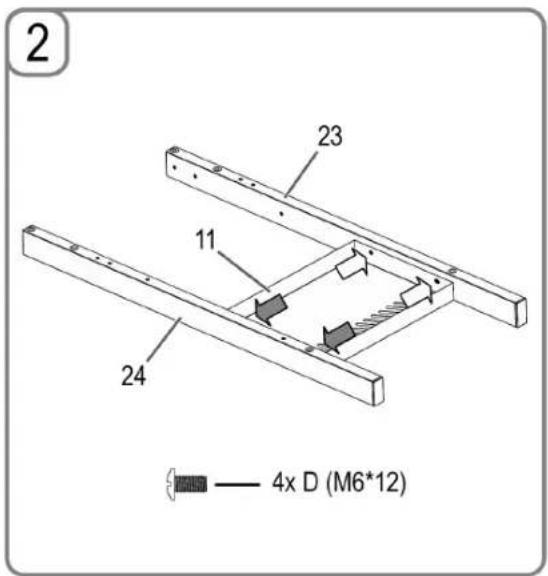

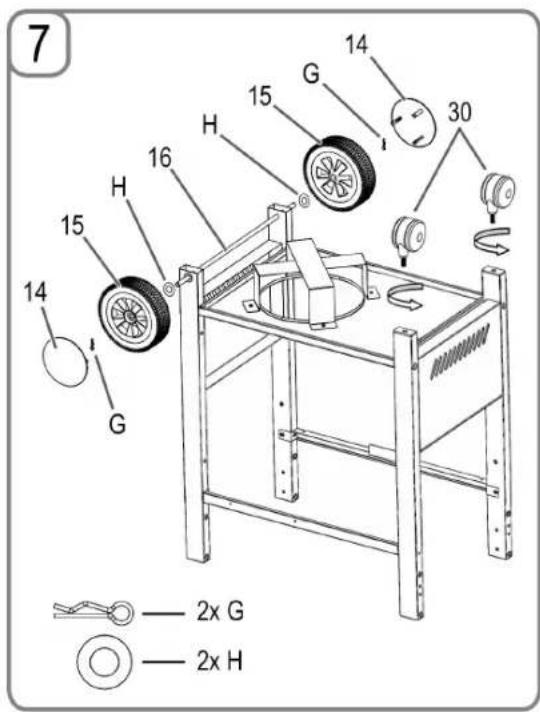

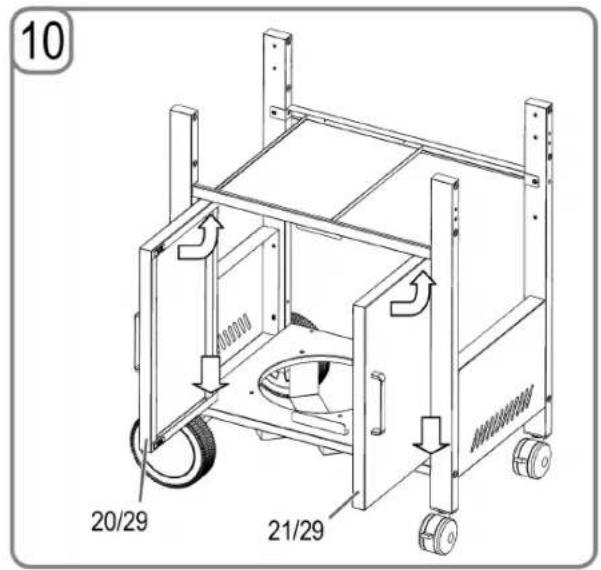

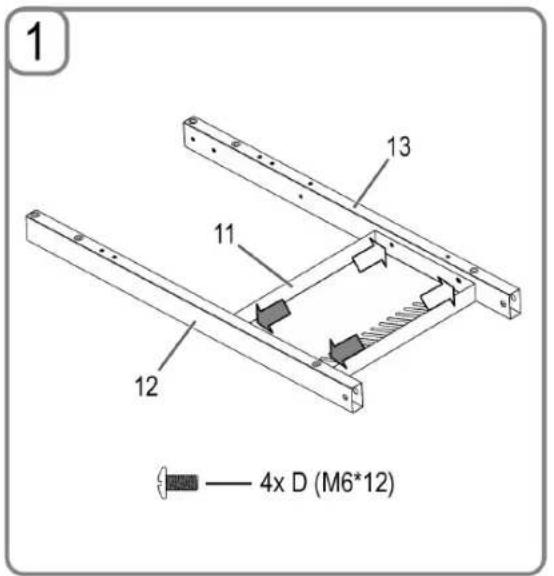

Montare la griglia

Per montare il barbecue, dovrai avere:

• 2 persone
- Guanti protettivi
• Se necessario, metti un lenzuolo sotto la base
• Chiave inglese SW 10 e 18
- Giravite PH1 e PZ2
- Plier

Prima, rimuovere la pellicola protettiva che è attaccata alle superfici.

Durante il montaggio, familiarizza con l'elenco dei componenti e le istruzioni di montaggio illustrate:

Informazioni generali

Il barbecue può esere messo in funzione con bombole di gas tra i 5 kg e i 11 kg. Butano a bassa pressione, propano e gas GPL sono approvati. Il tuo barbecue funziona meglio con il gas propano e miscugli GPL. Può essere usato il butano, seconda la potenza dell'apparecchio, la bombola di gas può tuttavia congelarsi. Come risultato, la pressione del gas cala e il tuo barbecue non fornisce piena potenza. Usa un regolatore che è certificato secondo la DIN EN 12864:2001.

i NOTA:

Per informazioni riguardo il regolatore corretto per le bombole di gas, consulta il tuo rivenditore GPL.

Regolatore e tubo

Queste parti sono fornite con il barbecue. Puoi ottenere parti di ricambio o un fornitore GPL approvato. Usa solo i tubi e i regolatori summenzionati che sono approvati per il GPL. Di solito, la durata di un regolatore è di 2 anni. Si consiglia di sostituire il regolatore entro 2 anni dalla data di produzione.

! AVVISO:

• Il tubo che è usato deve corrispondere alle leggi statutarie.
• L'utilizzo di tubi non adatti e di regolatori scorretti è pericoloso.
• Prima del funzionamento, assicurati di usare le parti corrette.

Collegare la bombola di gas

Un collegamento viene stabilito attraverso un tubo flessibile e il regolatore di pressione bassa corretto. il regolatore di pressione bassa corretto deve essere adattato alla bombola di gas.

1. Rimuovi il tappo protettivo e il filo protettore sulla bombola di gas.
2. Seleziona un ramo adatto e avvita il dado di accoppiamento (attenzione: filo sinistro) del regolatore della bombola di gas.
3. Seleziona un ramo adatto e avvita il dado di accoppiamento (attenzione: filo sinistro) del regolatore della pressione bassa.

Collegare l'apparecchio

Le ragnatele e gli insetti possono bloccare la piastra o il tubo. Prima del collegamento, assicurati che la piastra e le porte della piastra siano pulite.

Troverai il collegamento del gas sul lato sinistro dell'apparecchio con le manopole di regolazione.

- Seleziona un ramo adatto e avvita il dado di accoppiamento (attenzione: filo sinistro) del tubo del barbecue.

I collegamenti della vite del tubo devono essere collegati in sicurezza all'apparecchio e al regolatore di bassa pressione.

Trovare le zone sigillate in modo sbagliato

ATTENZIONE: Prima dell'uso, controlla per assicurarti che non ci siano zone con un sigillo sbagliato.

• Non guardare mai le selezioni con un sigillo sbagliato usando una fiamma viva.
• Usa uno spray di rilevamento della perdita o acqua e sapone.

Le sezioni con un sigillo sbagliato diventano presto visibili in acqua e sapone. Avrai bisogno approx. di 50 ml (rapporto mix 1:3)

1. Assicurati che tutte le manopole di regolazione siano in posizione ore 12 (OFF).
2. Una volta collegato tutti i componenti sopradscritti, accendi il gas.
3. Spalma l'acqua con il sapone sul tubo e su tutte le connessioni. Se compaiono delle bolle in un punto particolare, la sezione ha un sigillo sbagliato e deve essere riparata prima dell'uso.
4. Ripeti il test dopo la riparazione.
5. Dopo il test, chiudi la valvola della bombola di gas.

Se trovi una sezione con un sigillo sbagliato che non riesci a riparare, riferisci il problema a un tecnico del gas.

Funzionamento del barbecue a gas

ATTENZIONE: Se il coperchio è chiuso, imposta il barbecue su un'impostazione bassa!

NOTA: Prima del primo utilizzo

Prima di preparare il cibo per la prima volta:

Chiudi il coperchio e lascia bruciare il gas su LOW per 15 minuti.

Gli odori dalla superficie trattata sono eliminati dall'alta temperatura.

Sito di installazione

Il barbecue è inteso solo per uso esterno. Durante l'utilizzo, posizionare il barbecue e la bombola di gas su un terreno piano, stabile.

ATTENZIONE: Durante il funzionamento, la bombola di gas non deve essere posizionata nel barbecue.

• L'apparecchio deve essere protetto da spine e dallo sgocciolamento dell'acqua (ad es.pioggia).
- Rimuovere i materiali combustibile in un raggio di 3 m.
- Assicurati che ci sia almeno 1 m di spazio libero attorno alle mura posteriori e laterali degli apparecchi.
• Non ci deve essere alcuna ostruzione sul barbecue, a causa del calore che sale.
- Per non ostruire la ventilazione, non coprire il barbecue in alcun modo.

Se noti puzza di gas

1. Chiudi la valvola del gas sulla bombola.
2. Spegni le fiamme vive e non usare dispositivi elettrici in prossimità.
3. Ventilare l'area.
4. Cerca aree con un sigillo sbagliato (come descritto in precedenza).
5. Se senti ancora puzza di gas, rivolgiti al tuo rivenditore o professionista del gas.

Accensione del barbecue a gas

1. Prima di accedere la piastra, apri la cappa del barbecue.
2. Ruota tutti gli interruttori in senso orario a ore 12 (OFF).
3. Collega il tubo del gas alla bombola e al barbecue.
4. Chiudi l'alimentazione del gas sulla bombola.
5. Il sistema è sigillato correttamente? Controlla i collegamenti per le perdite usando acqua e sapone o lo spray di rilevamento delle perdite.

ATTENZIONE: Inizia sempre con la regolazione della manopola/piastra 1!

Tutte le altre piastre sono accese attraverso il canale di accensione

1. Premi la manopola di regolazione sinistra e poi ruotala in senso antiorario.
2. Devi sentire un CLIC. La piastra sinistra 1 è accesa.
3. Quando si ruota ulteriormente la manopola verso 'HI', controlla se la fiamma sta bruciando. In caso con-trario, ripeti il procedimento.
4. Se la piastra non si accende ancora, attendi 5 minuti e ripeti dal passo 6 in avanti.
5. Se la piastra non si accende elettricamente, contatta il tuo rivenditore di gas perché l'accensione venga riparata.
6. Ruota la manopola regolabile per regolare il calore tra HI e LOW.
7. Accendi le piastre rimanente da sinistra a destra, ripetendo i passi da 6 a 10. La piastra successiva è accesa dal canale di accensione tra le piastre.
8. Per spegnere il barbecue, chiudi la valvola della bombola di gas.
9. Dopo di ciò, ruota le manopole regolabili a ore 12 (OFF).

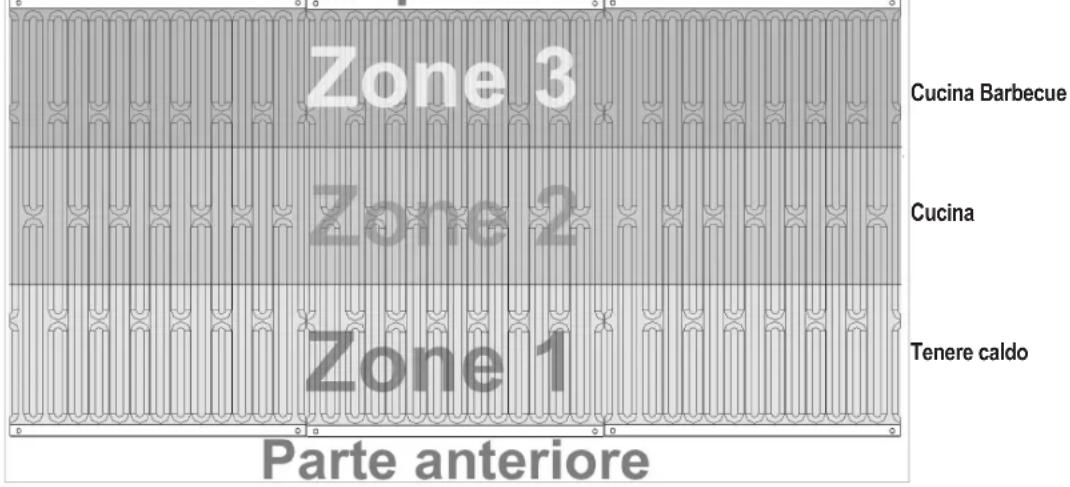

Distribuzione principale sulla griglia

A causa del design della piastra, la distribuzione del calore è specificata come segue:

Parte posteriore

Consigli per la cucina barbecue

Il barbecue a gas è un apparecchio multifunzione. Con la cappa chiusa, puoi usare il tuo barbecue a gas come un forno.

• Non devi solo cuocere grigliare la carne, il pesce, le verdure e la frutta, puoi anche cucinarli.
• Con una cappa chiusa, la temperatura non deve essere troppo alta. Una temperatura bassa comporta una cottura dolce del cibo grigliato.
• Monitora la temperatura sul termometro e, se necessario, regolalo.
• Si applica come regola empirica la seguente: Se da una cappa chiusa esce del fumo, la temperatura è troppo alta!

Risoluzione problemi

I malfunzionamenti sono spesso causati da problemi lievi. Prima di contattare il servizio assistenza, si prega di verificare la seguente tabella:

Problema Possibile causa Note/ soluzione
Le piastre non possono essere accese dal sistema di accensione.	1. La bombola del gas è vuota2. Il regolatore è danneggiato3. La piastra è bloccata4. I getti di gas o tubi sono bloccati5. Il cablaggio degli elettrodi è allentato o separato dall'elet-trodo o accensione6. L'elettrodo o cavo è danneggiato, interruttore accensione guasto	1. Sostituisci la bombola di gas2. Controlla o sostituisci il regolatore3. Pulisci la piastra4. Pulisci i getti e il tubo5. Ricollega il cavo6. Sostituisci l'elettrodo e il cavo Sostituisci il dispositivo di accensione
La piastra non si accende con un fiammifero acceso	1. La bombola del gas è vuota2. Il regolatore è danneggiato3. La piastra è bloccata4. I getti di gas o tubi sono bloccati	1. Sostituisci la bombola di gas2. Controlla o sostituisci il regolatore3. Pulisci la piastra4. Pulisci i getti e il tubo
Nessuna fiamma gialla o retro accoppiamento (incendio sul-la linea della piastra – fischio o rumore di ebollizione)	1. La bombola di gas è troppo piccola.2. Piastra bloccata (nido d'insetti?)3. I getti di gas o tubi sono bloccati4. Spina	1. Usa una bombola più grande2. Pulisci la piastra3. Pulisci i getti e il tubo4. Riponi il barbecue in un luogo protetto

Pulizia del barbecue a gas

AVVISO: SUPERFICI BOLLENTI

Prima di pulire, attendi fino a che il barbecue a gas non si sia raffreddato a sufficienza.

AVVISO: RISCHIO DI INCENDI ED ESPLOSIONE

• Prima di pulire il barbecue a gas, rimuovi la bombola di gas.
  • Non usare alcun detergente infiammabile.

ATTENZIONE:

• Non utilizzare spazzole d'acciaio o altri utensili abrasive per effettuare la pulizia.
• Non usare alcun detergente per forno. Il detergente per forno attacca le superfici dipinte.

• Pulisci il barbecue dopo ogni utilizzo!

Se lasci entrambe le piastre bruciare a piena potenza per circa 15 minuti senza cibo, i depositi residui saranno bruciati via completamente.

Superfici esterne

• Usa detergenti leggeri, soda caustica e acqua calda.
• Possono essere usati dei detersivi leggermente abrasivi per macchie ostinate.
• Dopo aver fatto questo, sciacqua attentamente con acqua.

Superfici interne

La superficie interna del coperchio dela griglia sembra che si stia sverniciando? C'è del grasso bruciato che cola.

1. Pulisci la superficie accuratamente con bolle di sapone altamente concentrate.
2. Sciacquare accuratamente con acqua e lasciare asciugare il coperchio.

Superficie interna della vaschetta del barbecue

1. Rimuovi il residuo con una spazzola o un raschietto.
2. Usare le bolle di sapone e una spugna, finire di lavare la superficie.
3. Sciacquare accuratamente con acqua e lasciare asciugare la superficie.
4. Usa bolle di sapone leggere.
5. Possono essere usati dei detersivi leggermente abrasivi per macchie ostinate.
6. Dopo aver fatto questo, sciacqua attentamente con acqua.

Griglia del barbecue

Pulizia della piastra

1. Ruota le manopole regolabili a ore 12 (OFF).
2. Scollega la bombola di gas.
3. Rimuovi la griglia.
4. Pulisci la piastra con una spazzola morbida o aria compressa e asciuga con un panno.
5. Pulisci le porte intasate con una spazzola per tubi o un filo rigido.
6. Controlla che la piastra non abbia subito danni (crepe o fori). In caso di danni, rivolgiti al tuo team di manutenzione o al tuo tecnico del gas.

Manutenzione

Il tuo barbecue a gas deve essere sottoposto a manutenzione annualmente da un tecnico.

Manutenzione e protezione dell'acciaio inossidabile e delle superfici smaltate

Il tuo barbecue a gas richiede una cura regolare per assicurarti che continui a mantenere un bell'aspetto.

Contrariamente alla percezione popolare, l'acciaio inossidabile non è né resistente alla ruggine né esente da manutenzione. Anche l'acciaio inossidabile di alta qualità deve essere pulito regolarmente. Questo previene la ruggine e altre forme di corrosione.

Anche l'acciaio inossidabile pulito, che è molto popolare ai giorni nostri, è suscettibile di corrosione senza la giusta cura. L'acciaio inossidabile medio - forte che è stato costruito nel tuo barbecue richiede pulizia e protezione. Questo assicurerà che tu ti goda il tuo barbecue per molti anni.

Dopo aver montato il barbecue, consigliamo di proteggerlo usando olio d'oliva. Spargine un sottile strato sulle superfici in acciaio inossidabile con un panno pulito. Dopo aver fatto questo, lucidalo e rimuovi i residui d'olio con un panno pulito.

Il metodo provato e testato di protezione non è adatto ad essere usato con il cibo, aiuta anche la pulizia e la rimozione delle impronte.

Se ripetuto regolamente, questo procedimento vi risparmierà il lavoro spiacevole di rimuovere lo sporco ostinato.

Uso di coperchi protettivi

Se il barbecue non è usato per lungo tempo, è buona idea usare coperchi protettivi. Questi sono anche consigliati non appena il barbecue è stato pulito e asciugato bene.

Quando si seleziona il coperchio protettivo, assicurati che permetta all'aria di passare attraverso.

L'umidità e la condensa residue possono generare danni ,aria umida sotto il coperchio. Se lasciato per un lungo periodo, quest'aria umida porta alla corrosione, anche in caso si acciaio di buona qualità.

Superfici smaltate

Lo smalto è un eccellente rivestimento di superficie ma si rompe facilmente. Perciò, maneggia le parti smaltate attentamente.

• Rimuovi la polvere o lo sporco con la mano in un risciacquo.
• Stai attento a non grattare le superfici smaltate.
• Non usare mai il detergente per il forno per il tuo barbecue a gas. I detergenti a gas attaccano le superfici verniciate del tuo barbecue. Questo danneggia la verniciatura.

Conservazione del barbecue a gas

• Se il barbecue è pulito e asciutto, puoi proteggerlo con un lenzuolo.
• Conserva il barbecue in una stanza asciutta, senza ghiaccio.
• Chiudi la valvola della bombola di gas e conservala fuori dalla portata dei bambini.
• Per quanto riguarda la conservazione, fai riferimento alle informazioni nella sezione intitolata "Note di sicurezza".

Bombola di gas

- Maneggia sempre la bombola di gas con cura!

• Se l'apparecchio non è in uso, chiudi la bombola e rimuovi il regolatore di bassa pressione.
• Chiudi la bombola di gas e sostituisci il tappo protettivo.
• Durante il funzionamento, la bombola di gas non deve stare nel barbecue!
• Le bombole di gas devono stare dritte all'aperto e devono stare fuori dalla portata dei bambini.
• Non conservare la bombola in una cantina, poiché la perdita di gas può raccogliersi sul pavimento.
• Non conservare mai la bombola di gas in posti dove la temperatura può superare i 50°C.
• Non posizionare la bombola di gas nei pressi di una fiamma viva o di altre fonti di accensione.

Smaltimento

Imballaggio

L'imballaggio consiste per lo più di materiali riutilizzabili.

Aiuta a proteggere l'ambiente! Smaltisci i materiali nei principali contenitori per il riciclaggio forniti.

Barbecue a gas

Al termine della sua vita, non smaltire il barbecue a gas con i rifiuti domestici!

Chiedi all'autorità locale o a un'azienda di riciclaggio locale il modo corretto di smaltire il tuo prodotto.

Quest'apparecchio è stato testato in conformità con tutte le rilevanti Direttive CE 2009/142/CE relative agli apparecchi a gas ed è stato costruito in conformità con le leggi di sicurezza vigenti.

Table of contents

Safety notes....49

Technical specifications....51

Summary 52
