MANUALE UTENTE Focal SPEKTRUM

SPMVR2500 Manuale di Istruzioni

NOTICE

Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti a cambiamenti a totale discrezione di Horizon Hobby, LLC. Per una documentazione aggiornata sul prodotto, visitare il sito horizonhobby.com e fare clic sulla sezione Support del prodotto.

Convenzioni terminologiche

Nella documentazione relativa al prodotto vengono utilizzati i seguenti termini per indicare i vari livelli di pericolo potenziale durante l'uso del prodotto:

AVVISO: indica procedure che, se non debitamente seguite, possono determinare il rischio di danni alle cose E il rischio minimo o nullo di lesioni alle persone.

ATTENZIONE: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose E di gravi lesioni alle persone.

AVVERTENZA: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose, danni collaterali e gravi lesioni alle persone O il rischio elevato di lesioni superficiali alle persone.

AVVERTENZA: leggere TUTTO il manuale di istruzioni e familiarizzare con le caratteristiche del prodotto prima di farlo funzionare. L'uso improprio del prodotto può causare danni al prodotto stesso e ad altre cose e gravi lesioni alle persone.

Questo è un prodotto sofisticato per appassionati di modellismo. Deve essere utilizzato in modo attento e responsabile e richiede alcune conoscenze basilari di meccanica. L'uso improprio o irresponsabile di questo prodotto può causare lesioni alle persone e danni al prodotto stesso o a proprietà. Questo prodotto non deve essere utilizzato dai bambini senza la diretta supervisione di un adulto. Non tentare mai di smontare, utilizzare componenti incompatibili o modificare il prodotto senza previa approvazione di Horizon Hobby, LLC. Questo manuale contiene le istruzioni per la sicurezza, l'uso e la manutenzione del prodotto. È fondamentale leggere e seguire tutte le istruzioni e le avvertenze del manuale prima di montare, impostare o utilizzare il prodotto per poterlo utilizzare correttamente ed evitare di causare danni alle cose o gravi lesioni alle persone.

Almeno 14 anni. Non è un giocattolo.

AVVERTENZA CONTRO PRODOTTI CONTRAFFATTI

Acquistate sempre da rivenditori autorizzati Horizon Hobby per essere certi di avere prodotti originali Spektrum di alta qualità. Horizon Hobby rifiuta qualsiasi supporto o garanzia riguardo, ma non limitato a, compatibilità e prestazioni di prodotti contraffatti o che dichiarano compatibilità con DSM o Spektrum.

AVVISO: questo prodotto è inteso per un uso su veicoli o aerei senza pilota, radiocomandati e di livello hobbistico. La Horizon Hobby declina ogni responsabilità al di fuori di queste specifiche e di conseguenza non fornirà alcuna garanzia in merito.

REGISTRAZIONE DELLA GARANZIA

Visitate www.spektrumrc.com/registration oggi stesso per registrare il vostro prodotto.

Custodia per occhiali FPV

7,4V 1800mAh Li-Po Batteria con adattatore carica

Caratteristiche del prodotto:

Visore WiFi FPV con focale regolabile (SPMVR2500):

Campo visivo: diagonale 32°

Distanza interpupillare (IPD): da 59 a 69 (regolabile)

Alimentazione: 7–13V (2S–3S LiPo)

Batteria LiPo 7,4V 1800mAh con circuito di sicurezza (fornita)

Assorbimento: 200/350mA (diretto/wireless)

Ricevitore video: 5,8GHz (32 canali disponibili)

Peso: 163 g

ATTENZIONE: non alimentare gli occhiali e il trasmettitore video se le antenne non sono collegate, altrimenti si potrebbero danneggiare gli amplificatori del trasmettitore e del ricevitore. Questo danno non è coperto da garanzia.

IMPORTANTE: prima di usare le apparecchiature FPV (visione diretta) si prega di consultare le leggi e le ordinanze locali. In alcune aree l'utilizzo dell'FPV potrebbe essere limitato o proibito. L'utente è responsabile per il funzionamento di questo prodotto in modo legale e responsabile.

Funzioni visore WiFi FPV con focale

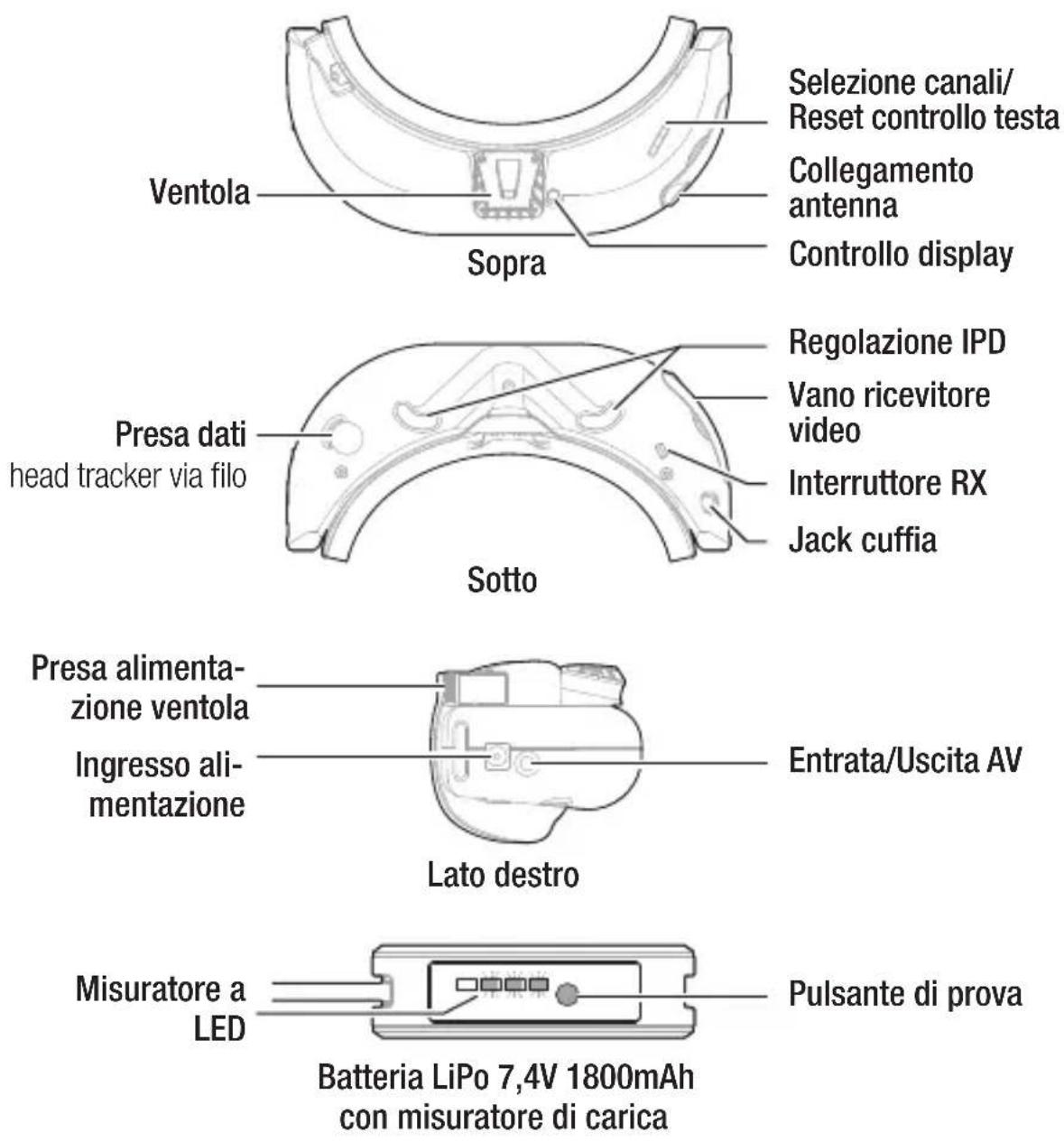

Ventola Sopra Selezione canali/ Reset controllo testa Collegamento antenna Controllo display Presa dati head tracker via filo Regolazione IPD Vano ricevitore video Interruttore RX Jack cuffia Sotto Presa alimenta- zione ventola Ingresso ali- mentazione Entrata/Uscita AV Lato destro Misuratore a LED Pulsante di prova Batteria LiPo 7,4V 1800mAh con misuratore di carica

Caricare la batteria del visore

La batteria LiPo 7,4V 1800mAh fornita, ha un indicatore di carica a LED. Premendo il tasto sul fianco della batteria si possono accendere i 4 LED in base allo stato di carica della batteria. Quando si accende un solo LED bisogna caricare la batteria.

1. Collegare il cavo di bilanciamento della batteria LiPo al caricatore. Se il caricatore richiedesse di collegare il cavo principale della batteria, usare l'adattatore incluso.
2. Seguire le istruzioni del caricatore per caricare una batteria LiPo da 7,4V 1800mAh.

Avvertenza di batteria scarica: Se la tensione di alimentazione scende sotto 6,8V, il visore emette un Beep Beep continuo.

Controlli

Controlli display: premendo a destra o a sinistra il contrasto aumenta o diminuisce. Premendo in avanti o indietro la luminosità aumenta o diminuisce. Premere verso il basso per centrare la fotocamera.

Interruttore RX: l'alimentazione del modulo ricevente viene controllata da questo interruttore. Spegnere il modulo RX per evitare conflitti video con la sorgente AV via cavo. Con questo interruttore si può anche disabilitare il controllo della testa via radio.

Menu/reset head tracker: viene attivato con una pressione verticale sul selettore di canale a bilanciere.

Scelta del canale: Facendo oscillare avanti o indietro il selettore di canale, si ha un aumento/diminuzione incrementale dei canali.

• Suona un beep quando si cambia canale.
  • Quando si arriva al limite superiore o inferiore, suona un beep lungo.

IMPORTANTE: Spektrum garantisce solo la compatibilità con i trasmettitori Fat Shark o ImmersionRC.

Cambiare banda di frequenza:

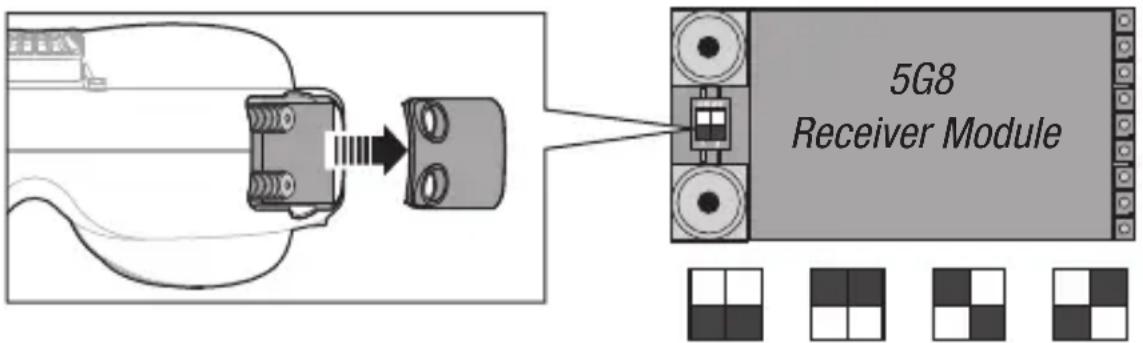

Rimuovere il coperchio del compartimento del ricevitore video premendo delicatamente con l'unghia per aprirlo. Il ricevitore video ha un set di interruttori DIP posizionati tra i due connettori di antenna. Spostare questi interruttori DIP secondo lo schema riportato qui sotto per accedere alla Banda A, Banda E e RaceBand. Il visore viene fornito con la banda Fat Shark/IRC impostata di default.

La funzione Trainer FPV che si trova nelle radio Spektrum Airware con trainer senza fili, permette di seguire i movimenti della testa sia tramite filo che senza fili. L'assegnazione di default dei canali è:

- CH5 Frequenza

• CH6 Movimento orizzontale

• CH7 Inclinazione verticale

Per il movimento della testa, si possono assegnare i canali in entrata a qualsiasi canale disponibile sulla trasmittente.

1. Dal menu Trainer selezionare Wireless Trainer.
2. Cambiare la modalità Trainer da Inibito a FPV.

3. Scegliere l'interruttore che si vuole usare per il movimento della testa, poi scegliere NEXT.

4. Selezionare il Canale Uscita, dove il servo- comando dell'head tracker è connesso.

5. Cambiare da Modo: Maestro a Modo: Allievo

6. Selezionare il Canale di Entrata.

7. Selezionare Bind e premere la rotella di scorrimento (scroll wheel) per mettere la trasmittente in modalità Bind (connessione).

8. Accendere il visore il quale cercherà di connettersi alla funzione Buddy Box senza fili sulla trasmittente. Quando la connessione è avvenuta con successo, la trasmittente riporterà DSMX 11ms.

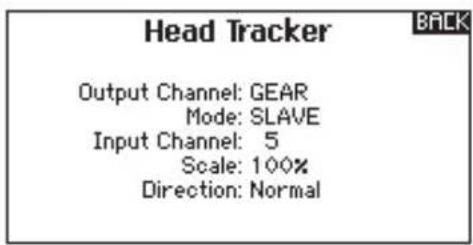

9. Provare il movimento dell'head tracker. Spostare su ON il suo interruttore e poi muovere la testa. La fotocamera si deve muovere di conseguenza.

10. Regolare il valore Scala per cambiare la quantità di movimento della fotocamera. Se si muove nella direzione sbagliata, nell'opzione Direzione passare da Normale a Reverse.

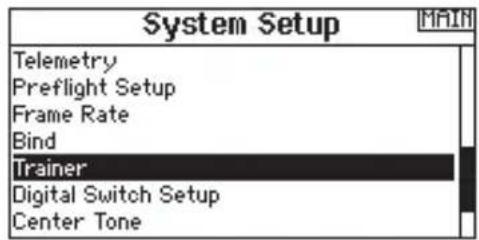

System Setup Telemetry Preflight Setup Frame Rate Bind Trainer Digital Switch Setup Center Tone

Trainer Menu Wired Trainer Wireless Trainer Trainer Alerts

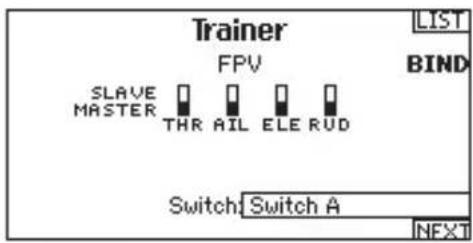

Trainer FPV SLAVE MASTER THR AIL ELE RUD LIST BIND Switch: Switch A NEXT

Per regolare la posizione centrale della fotocamera:

1. Portare il visore nella posizione centrale desiderata per la fotocamera.
2. Premere il tasto Display per salvare la nuova posizione centrale.

IMPORTANTE: prima di regolare la posizione centrale della fotocamera, accertarsi che i servi siano vicini alla loro posizione centrale, altrimenti la corsa dei servi sarebbe limitata.

Head tracking con filo

1. Collegare il cavo dati (FSV1410-non fornito), alla presa dati sul visore e alla presa Trainer sulla trasmittente.
2. Dal menu Trainer selezionare Trainer Cablato.
3. Cambiare la modalità Trainer da Inibito a FPV.
4. Scegliere l'interruttore che si vuole usare per il movimento della testa, poi scegliere NEXT.
5. Selezionare il Canale Uscita, dove il servo- comando dell'head tracker è connesso.
6. Cambiare da Modo: Maestro a Modo: Allievo
7. Selezionare il Canale di Entrata.
8. Provare il movimento dell'head tracker. Spostare su ON il suo interruttore e poi muovere la testa. La fotocamera si deve muovere di conseguenza.
9. Regolare il valore Scala per cambiare la quantità di movimento della fotocamera. Se si muove nella direzione sbagliata, nell'opzione Direzione passare da Normale a Reverse.

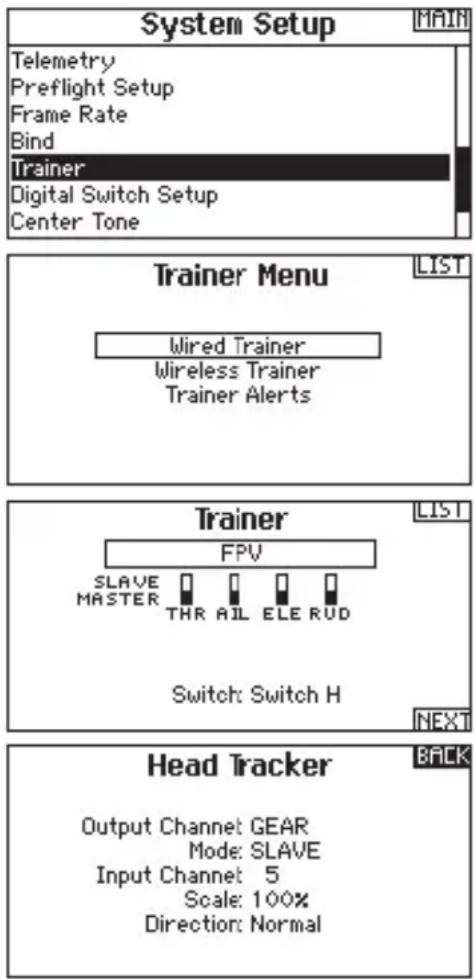

System Setup Telemetry Preflight Setup Frame Rate Bind Trainer Digital Switch Setup Center Tone Trainer Menu Wired Trainer Wireless Trainer Trainer Alerts Trainer FPV SLAVE MASTER THR AIL ELE RUD Switch: Switch H Head Tracker Output Channel: GEAR Mode: SLAVE Input Channel: 5 Scale: 100% Direction: Normal LIST NEXT

Navigazione nel menu head tracking con filo

AVVISO: per il corretto funzionamento del controllo della testa, bisogna lasciare tutte le funzioni nello stato di default. Se ci fossero problemi nel controllo della testa, riportare le sue impostazioni ai valori di default impostati in fabbrica.

Per entrare in questo menu, tenere premuto il tasto display mentre si collega la batteria e rilasciarlo immediatamente dopo l'inserimento del barilotto.

Codice dei beep

1 beep corto: movimento orizz./vert. sui ch 5/6
2 beep corti: movimento orizz./vert. sui ch 6/7
3 beep corti: movimento orizz./vert. sui ch 7/8
4 beep corti: inversione movimento orizzontale

5 beep corti: inversione movimento verticale

1 beep lungo: regolazione punto centrale* del servo
1 beep corto: ripristina le impostazioni di fabbrica
2 beep lunghi: nessuna selezione fatta, si esce automaticamente dal menu

Uso WiFi del visore con focale regolabile

AVVISO: non lasciare gli occhiali esposti ai raggi diretti del sole. Le lenti amplificano questi raggi e potrebbero bruciare il filtro colori LCD (si notano come delle aree bianche). I danni all'LCD non sono coperti da garanzia.

Quando non si usano, tenere gli occhiali nella loro custodia.

1. Collegare l'antenna agli occhiali FPV.
2. Inserire la batteria nella fessura sulla destra. Inserire il connettore cilindrico della batteria completamente carica nella presa sul fianco degli occhiali, che si accendono. Per spegnerli bisogna scollegare il connettore.

1. Collegare il cavo di bilanciamento dalla batteria alla presa per alimentare la ventola.

2. Guardare attraverso gli occhiali e premere i tasti UP o DOWN per scegliere un canale. I canali liberi hanno un rumore di fondo costante, quelli con interferenze presentano delle righe orizzontali. Scegliere uno dei canali liberi. Nei canali 1 e 8 si sente un beep prolungato.

3. Dopo aver scelto un canale libero sugli occhiali, scegliere lo stesso canale sul trasmettitore video (se non si sta usando un FPV compatibile, selezionare il trasmettitore video).

4. Premere il tasto display a destra o a sinistra sugli occhiali per regolare il contrasto.

5. Premere il tasto display in avanti o indietro sugli occhiali per regolare la luminosità.

6. Verificare tutte le caratteristiche di controllo della testa per accertarsi che le superfici di controllo dell'aereo rispondano nel modo corretto.

7. Eseguire una prova di portata prima di andare in volo.

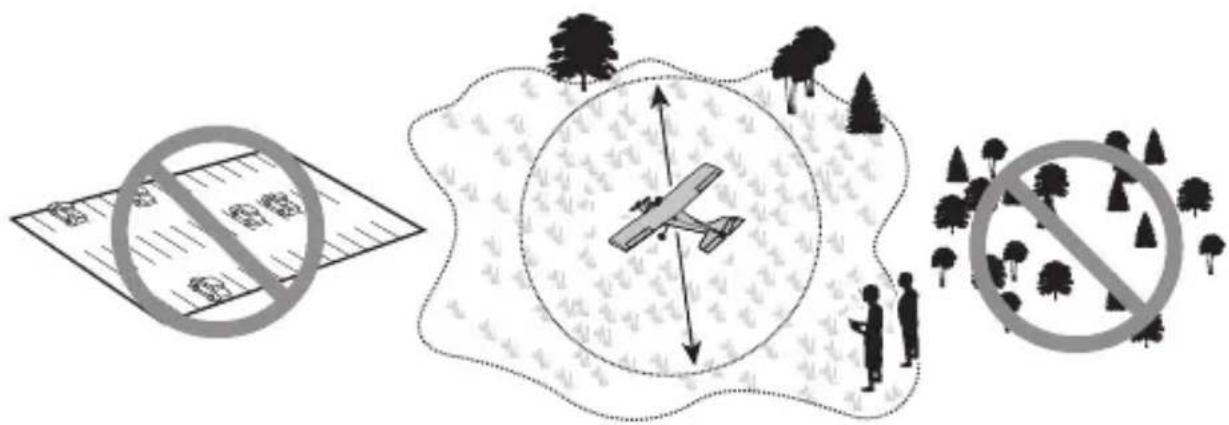

8. Volare in luoghi aperti, lontano da persone, alberi, auto ed edifici. La portata del sistema può essere influenzata da ostacoli che bloccano il segnale. È normale vedere interruzioni del segnale video quando si va dietro ad alberi o altro.

9. Quando la batteria degli occhiali si scarica, viene emessa una sequenza di beep che diventano sempre più rapidi man mano che la batteria si scarica. Appena si sentono questi beep, bisogna sempre atterrare per ricaricare la batteria degli occhiali.

Soluzione dei problemi per Spektrum FPV

Problema Possibile Causa	Soluzione
Nessun’immagine, visione oscurata	Mancata alimentazione della trasmittente o del ricevitore	Controllare l’alimentazione
		Assicurarsi che la batteria sia completamente carica
Nessun’immagine, il display è grigio scuro	Il selettore del segnale in entrata è posizionato su external receiver	Assicurarsi che il selettore del segnale in entrata sia posizionato su headset mode
Disturbi su tutti i canali	Il trasmettitore è in posizione off	Assicurarsi che il LED del trasmettitore video sia sulla posizione ON
Linee orizzontali nel display	Interferenze nel canale selezionato	Selezionare un canale diverso
Immagine sfuocata L’immagine	ine è sfocata	Ruotare lentamente la lente per mettere a fuoco la videocamera
Il controllo della testa non funziona ma si possono sentire i beep	Servi collegati al canale sbagliato	Collegare i servi ai canali corretti
	Il visore è stato acceso dopo il radiocomando	Accendere il visore prima del radiocomando

Periodo di garanzia

Garanzia esclusiva

Horizon Hobby, LLC, (Horizon) garantisce che i prodotti acquistati (il “Prodotto”) sono privi di difetti relativi ai materiali e di eventuali errori di montaggio. Il periodo di garanzia è conforme alle disposizioni legali del paese nel quale il prodotto è stato acquistato. Tale periodo di garanzia ammonta a 6 mesi e si estende ad altri 18 mesi dopo tale termine.

Limiti della garanzia

(a) La garanzia è limitata all'acquirente originale (Acquirente) e non è cedibile a terzi. L'acquirente ha il diritto a far riparare o a far sostituire la merce durante il periodo di questa garanzia. La garanzia copre solo quei prodotti acquistati presso un rivenditore autorizzato Horizon. Altre transazioni di terze parti non sono coperte da questa garanzia. La prova di acquisto è necessaria per far valere il diritto di garanzia. Inoltre, Horizon si riserva il diritto di cambiare o modificare i termini di questa garanzia senza alcun preavviso e di escludere tutte le altre garanzie già esistenti.
(b) Horizon non si assume alcuna garanzia per la disponibilità del prodotto, per l'adeguatezza o l'idoneità del prodotto a particolari previsti dall'utente. È sola responsabilità dell'acquirente il fatto di verificare se il prodotto è adatto agli scopi da lui previsti. (c) Richiesta dell'acquirente – spetta soltanto a Horizon, a propria discrezione riparare o sostituire qualsiasi prodotto considerato difettoso e che rientra nei termini di garanzia. queste sono le uniche rivalse a cui l'acquirente si può appellare, se un prodotto è difettoso.

Horizon si riserva il diritto di controllare qualsiasi componente utilizzato che viene co-involto nella rivalsa di garanzia. Le decisioni relative alla sostituzione o alla riparazione avvengono solo in base alla discrezione di Horizon. Questa garanzia non copre dei danni superficiali o danni per cause di forza maggiore, uso errato del prodotto, negli-genza, uso ai fini commerciali, o una qualsiasi modifica a qualsiasi parte del prodotto. Questa garanzia non copre danni dovuti ad una installazione errata, ad un funzionamento errato, ad una manutenzione o un tentativo di riparazione non idonei a cura di soggetti diversi da Horizon. La restituzione del prodotto a cura dell'acquirente, o da un suo rappresentante, deve essere approvata per iscritto dalla Horizon.

Limiti di danno

Horizon non si riterrà responsabile per danni speciali, diretti, indiretti o consequenziali; perdita di profitto o di produzione; perdita commerciale connessa al prodotto, indipendentemente dal fatto che la richiesta si basa su un contratto o sulla garanzia. Inoltre la responsabilità di Horizon non supera mai in nessun caso il prezzo di acquisto del prodotto per il quale si chiede la responsabilità. Horizon non ha alcun controllo sul montaggio, sull'utilizzo o sulla manutenzione del prodotto o di combinazioni di vari prodotti. Quindi Horizon non accetta nessuna responsabilità per danni o lesioni derivanti da tali circostanze. Con l'utilizzo e il montaggio del prodotto l'utente acconsente a tutte le condizioni, limitazioni e riserve di garanzia citate in questa sede. Qualora l'utente non fosse pronto ad assumersi tale responsabilità associata all'uso del prodotto, si suggerisce di di restituire il prodotto intatto, mai usato e immediatamente presso il venditore.

Indicazioni di sicurezza

Questo è un prodotto sofisticato di hobbistica e non è un giocattolo. Esso deve essere manipolato con cautela, con giudizio e richiede delle conoscenze basilari di meccanica e delle facoltà mentali di base. Se il prodotto non verrà manipolato in maniera sicura e responsabile potrebbero risultare delle lesioni, dei gravi danni a persone, al prodotto

o all'ambiente circostante. Questo prodotto non è concepito per essere usato dai bambini senza una diretta supervisione di un adulto. Il manuale del prodotto contiene le istruzioni di sicurezza, di funzionamento e di manutenzione del prodotto stesso. È fondamentale leggere e seguire tutte le istruzioni e le avvertenze nel manuale prima di mettere in funzione il prodotto. Solo così si eviterà un utilizzo errato e di preverranno incidenti, lesioni o danni.

Domande, assistenza e riparazioni Il vostro negozio locale e/o luogo di acquisto non possono fornire garanzie di assistenza o riparazione senza previo colloquio con Horizon. Questo vale anche per le riparazioni in garanzia. Quindi in tale casi bisogna interpellare un rivenditore, che si metterà in contatto subito con Horizon per prendere una decisione che vi possa aiutare nel più breve tempo possibile.

Manutenzione e riparazione

Se il prodotto deve essere ispezionato o riparato, si prega di rivolgersi ad un rivenditore specializzato o direttamente ad Horizon. il prodotto deve essere imballato con cura. Bisogna far notare che i box originali solitamente non sono adatti per effettuare una spedizione senza subire alcun danno. Bisogna effettuare una spedizione via corriere che fornisce una tracciabilità e un'assicurazione, in quanto Horizon non si assume alcuna responsabilità in relazione alla spedizione del prodotto. Inserire il prodotto in una busta assieme ad una descrizione dettagliata degli errori e ad una lista di tutti i singoli componenti spediti. Inoltre abbiasmo bisogno di un indirizzo completo, di un numero di telefono per chiedere ulteriori domande e di un indirizzo e-mail.

Garanzia a riparazione

Le richieste in garanzia verranno elaborate solo se è presente una prova d'acquisto in originale proveniente da un rivenditore specializzato autorizzato, nella quale è ben visibile la data di acquisto. Se la garanzia viene confermata, allora il prodotto verrà riparato o sostituito. Questa decisione spetta esclusivamente a Horizon Hobby.

Riparazioni a pagamento

Se bisogna effettuare una riparazione a pagamento, effettueremo un preventivo che verrà inoltrato al vostro rivenditore. La riparazione verrà effettuata dopo l'autorizzazione da parte del vostro rivenditore. La somma per la riparazione dovrà essere pagata al vostro rivenditore. Le riparazioni a pagamento avranno un costo minimo di 30 minuti di lavoro e in fattura includeranno le spese di restituzione. Qualsiasi riparazione non pagata e non richiesta entro 90 giorni verrà considerata abbandonata e verrà gestita di conseguenza.

ATTENZIONE: Le riparazioni a pagamento sono disponibili solo sull'elettronica e sui motori. Le riparazioni a livello meccanico, soprattutto per gli elicotteri e le vetture RC sono molto costose e devono essere effettuate autonomamente dall'acquirente.
