MANUALE UTENTE KDF 290 A Ariston Thermo

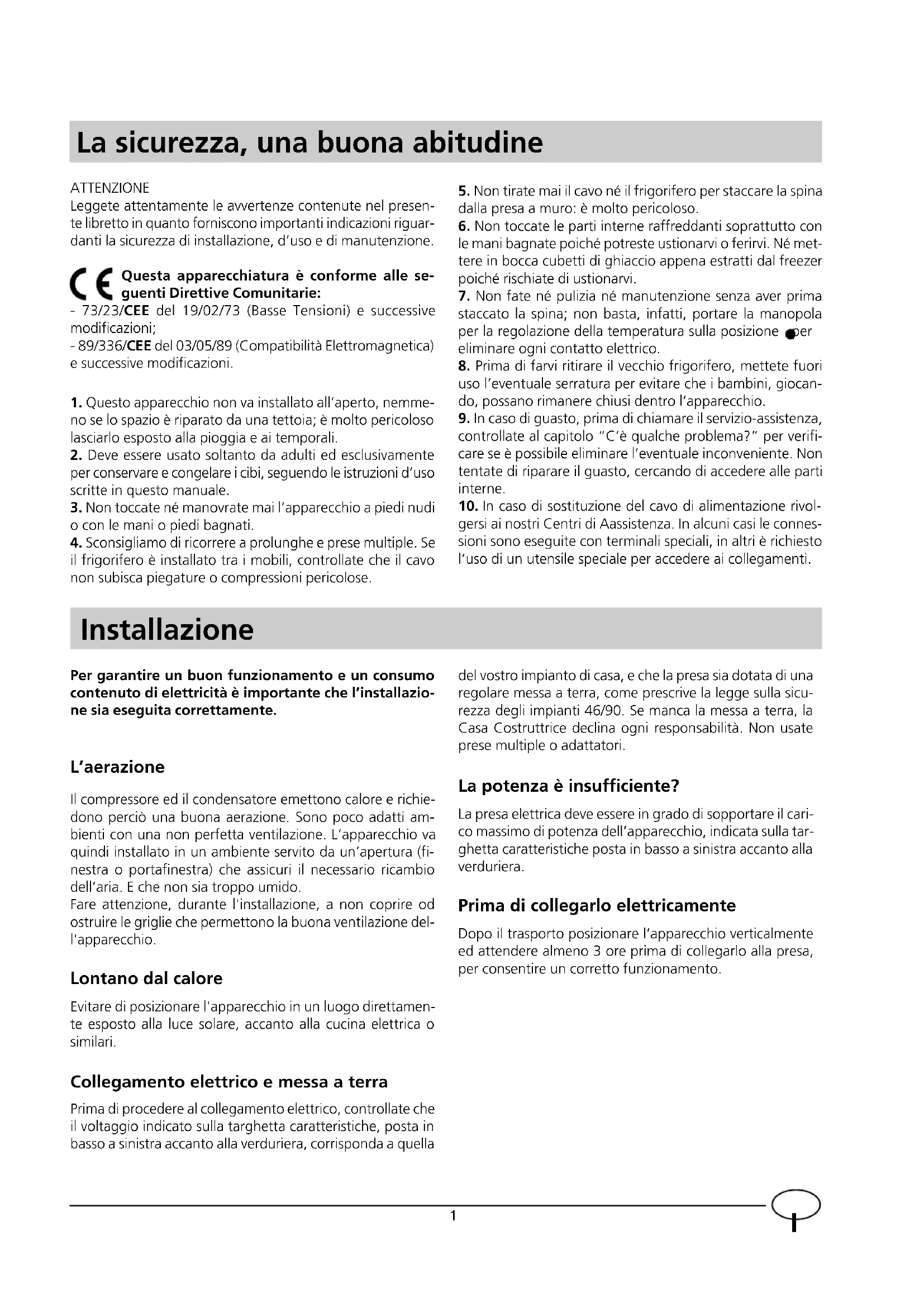

La sicurezza, una buona abitudine

ATTENZIONE

Leggete attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d'uso e di manutenzione.

CE Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE del 19/02/73 (Basse Tensioni) e successive modificazioni;

• 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.

• Questo apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato da una tettoia; è molto pericoloso lasciarlo esposto alla pioggia e ai temporali.

• Deve essere usato soltanto da adulti ed esclusivamente per conservare e congelare i cibi, seguendo le istruzioni d'uso scritte in questo manuale.
• Non toccate né manovrate mai l'apparecchio a piedi nudi o con le mani o piedi bagnati.

• Sconsigliamo di ricorrere a prolunghe e prese multiple. Se il frigorifero è installato tra i mobili, controllate che il cavo non subisca piegature o compressioni pericolose.

• Non tirate mai il cavo né il frigorifero per staccare la spina dalla presa a muro: è molto pericoloso.

• Non toccate le parti interne raffreddanti soprattutto con le mani bagnate poiché potreste ustionarvi o ferirvi. Né mettere in bocca cubetti di ghiaccio appena estratti dal freezer poiché rischiate di ustionarvi.
• Non fate né pulizia né manutenzione senza aver prima staccato la spina; non basta, infatti, portare la manopola per la regolazione della temperatura sulla posizione per eliminare ogni contatto elettrico.
• Prima di farvi ritirare il vecchio frigorifero, mettete fuori uso l'eventuale serratura per evitare che i bambini, giocando, possano rimanere chiusi dentro l'apparecchio.
• In caso di guasto, prima di chiamare il servizio-assistenza, controllate al capitolo "C'è qualche problema?" per verificare se è possibile eliminare l'eventuale inconveniente. Non tentate di riparare il guasto, cercando di accedere alle parti interne.
• In caso di sostituzione del cavo di alimentazione rivolgersi ai nostri Centri di Aassistenza. In alcuni casi le connessioni sono eseguite con terminali speciali, in altri è richiesto l'uso di un utensile speciale per accedere ai collegamenti.

Installazione

Per garantire un buon funzionamento e un consumo contenuto di elettricità è importante che l'installazione sia eseguita correttamente.

L'aerazione

Il compressore ed il condensatore emettono calore e richiedono perciò una buona aerazione. Sono poco adatti ambienti con una non perfetta ventilazione. L'apparecchio va quindi installato in un ambiente servito da un'apertura (finestra o portafinestra) che assicuri il necessario ricambio dell'aria. E che non sia troppo umido.

Fare attenzione, durante l'installazione, a non coprire od ostruire le griglie che permettono la buona ventilazione dell'apparecchio.

Lontano dal calore

Evitare di posizionare l'apparecchio in un luogo direttamente esposto alla luce solare, accanto alla cucina elettrica o similari.

Collegamento elettrico e messa a terra

Prima di procedere al collegamento elettrico, controllate che il voltaggio indicato sulla targhetta caratteristiche, posta in basso a sinistra accanto alla verduriera, corrisponda a quella

del vostro impianto di casa, e che la presa sia dotata di una regolare messa a terra, come prescrive la legge sulla sicurezza degli impianti 46/90. Se manca la messa a terra, la Casa Costruttrice declina ogni responsabilità. Non usate prese multiple o adattatori.

La potenza è insufficiente?

La presa elettrica deve essere in grado di sopportare il carico massimo di potenza dell'apparecchio, indicata sulla targhetta caratteristiche posta in basso a sinistra accanto alla verduriera.

Prima di collegarlo elettricamente

Dopo il trasporto posizionare l'apparecchio verticalmente ed attendere almeno 3 ore prima di collegarlo alla presa, per consentire un corretto funzionamento.

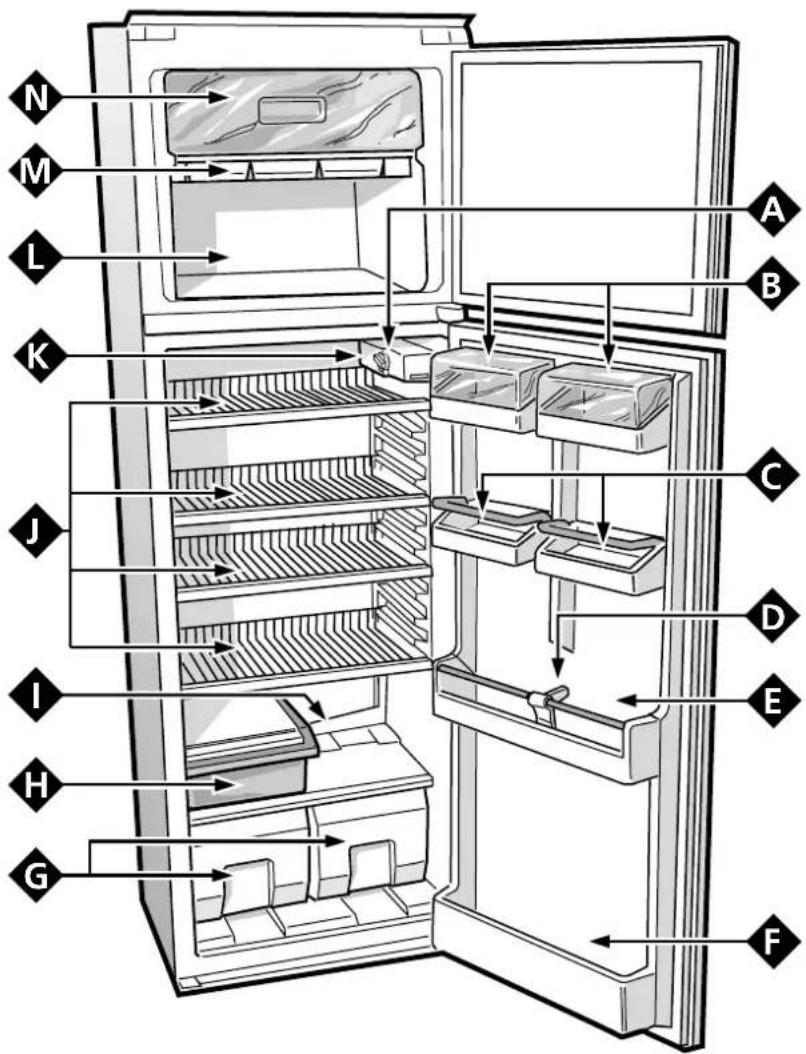

Visto da vicino

Manopola per la regolazione della

temperatura

Questa manopola consente di regolare la temperatura dei due sreparti su diverse posizioni:

- il frigo è spento;

1 meno freddo;
5 più freddo

Balconcini estraibili con coperchio rotante

Balconcini estraibili con ringhierina regolabile

Separatore per bottiglie scorrevole

Balconcino estraibile con ringhiera per bottiglie medie, latte in cartoni, bibite in barattolo, in scatola, ecc.

Balconcino estraibile per bottiglie

Verduriere

Scatola per carne e formaggi

Convogliatore acqua di sbrinamento

Ripiani estraibili e regolabili in altezza

Lampada di illuminazione del reparto frigorifero

Reparto per la conservazione di cibi congelati e surgelati

Sistema "bacinelle appese" per la produzione di ghiaccio

Reparto per la congelazione dei cibi freschi e la conservazione di cibi congelati e surgelati

Come avviare l'apparecchio

ATTENZIONE

Dopo il trasporto, posizionare l'apparecchio verticalmente ed attendere circa 3 ore prima di collegarlo alla presa di corrente per favorire un buon funzionamento.

Prima di mettere gli alimenti nel frigorifero o nel freezer pulite bene l'interno con acqua tiepida e bicarbonato.

Dopo aver collegato la spina alla presa di corrente accertarvi che la lampada di illuminazione sia accesa quindi ruotare la manopola per la regolazione della temperatura "A" sulla posizione "3" e dopo qualche ora potrete inserire i cibi freschi nel reparto frigo e quelli congelati nel freezer.

Come utilizzare al meglio il reparto frigorifero

La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del termostato.

1 = meno freddo
5 = più freddo

Si consiglia, comunque, una posizione media

Per aumentare lo spazio e disposizione e migliorare l'aspetto estetico, questo apparecchio ha la "parte raffreddante" posizionata all'interno della parete posteriore del reparto frigo. Tale parete, durante il funzionamento, si presenterà coperta di brina, oppure di goccioline di acqua a secondo se

il compressore è in funzione o in pausa. Non preoccupatevi di questo! Il frigorifero sta lavorando in modo normale.

Se si imposta la manopola su numeri alti, con notevoli quantitativi di cibi e con una temperatura ambiente elevata, l'apparecchio può funzionare di continuo favorendo la formazione di brina sulla parete posteriore raffreddante con conseguente aumento di consumo di energia elettrica.

Per ovviare a questo inconveniente è sufficiente spostare la manopola del termostato verso i numeri più bassi in modo da permettere all'apparecchio un regolare sbrinamento automatico.

Guida alla sistemazione e conservazione dei cibi nel reparto frigorifero

Cib°	Tempo di conservazione	Disposizione nel frigo
Carne e pesce pulito(avvolgere in sacchetti o fogli di plastica)	2 o 3 giorni	Sopra la verduriera(zona più fredda)
Formaggi freschi 3 o 4 giorni		Sopra la verduriera(zona più fredda)
Uova 1 mese Nell'apposito contenitore della controporta
Burro e margarine Nel balconcino della controporta
Cibi cotti (chiudere in recipienti ermetici ed introdurre dopo il raffreddamento)	3 o 4 giorni Su qualsiasi ripiano
Salumi crudi' pane in cassetta' gioccojata' pasticcini alla crema' pomodori' ecc'	3 o 4 giorni Su qualsiasi ripiano
Bottiglie' latte' bibite' yogurt Negli appositi balconcini della controporta
Frutta e verdura Nella verduriera

Cosa non va in frigorifero

L'aglio (trasmette gli odori), la cipolla e i porri.

Le banane (anneriscono).

Gli agrumi (meglio al fresco, sul balcone).

Patate e tuberi (solo buio e niente umidità).

- All'interno del frigorifero l'aria circola in modo naturale e quella più fredda tende a scendere perché è più pesante. Ecco perché carne e formaggi devono essere posti sopra la verduriera.

- Seguite attentamente i nostri consigli sulla durata massima della conservazione: qualsiasi cibo, anche il più fresco, non rimane intatto molto a lungo.

- Contrariamente a quanto si crede, i cibi cotti non si man- tengono più a lungo di quelli crudi.

- Non inserite i liquidi in recipienti scoperti perché provoche-rebbero l'aumento di umidità all'interno del frigorifero e di conseguenza la formazione di brina.

- Fate attenzione a non mettere contenitori (plastica, vetro), cibi ed altro a diretto contatto della parete refrigerante (quella posteriore). Ciò potrebbe danneggiare i cibi, far aumentare i consumi di energia e facilitare la formazione di condensa (sui cibi, contenitori, ecc.).

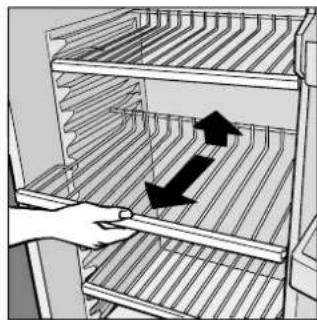

- Il reparto frigorifero è dotato di pratici ripiani estraibili (Fig. 1) e regolabili in altezza grazie alle apposite guide. Per questo è possibile inserire anche grandi contenitori e cibi di notevoli dimensioni.

- Il nuovo sistema di "bacinelle appese" (Fig. 2) è molto più igienico, comodo e pratico, perché permette di utilizzare meglio lo spazio freezer; se avete la necessità di ottenere il ghiaccio più rapidamente, appoggiate le bacinelle sul pavimento del freezer.

- Per conservare la carne posizionare il coperchio come indicato in Fig. A.

Per conservare il formaggio capovolgere il coperchio e posizionarlo come indicato in Fig. B.

In alcuni modelli tale accessorio non viene fornito.

- Per la preparazione dei cibi da congelare consultare un manuale specializzato.

• Un alimento scongelato, anche solo parzialmente, non deve mai essere ricongelato: lo dovete cuocere per consumarlo (entro 24 ore) oppure per ricongelarlo.
• Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati o surgelati ma vanno messi nel vano superiore dove la temperatura scende sotto i -18°C ed è l'ideale per congelar bene i cibi. Non bisogna infatti dimenticare che la buona conservazione degli alimenti congelati dipende dalla velocità di congelazione.
• Durante la congelazione evitate di aprire la porta del freezer.
• La quantità massima giornaliera da congelare è indicata sulla targhetta caratteristiche posta a sinistra della verduriera.
• Per ottenere una congelazione e una successiva scongelazione ottimali è consigliabile dividere i cibi in piccole porzio-

ni così si congeleranno rapidamente e in modo omogeneo. Sulle confezioni riportate le indicazioni sul contenuto e sulla data di congelamento.

• Non aprite la porta del freezer in caso di mancanza di corrente o di un guasto, ritarderete così l'aumento della temperatura al suo interno. In questo modo i surgelati e i congelati si conserveranno senza alterazioni per circa 9-14 ore.
• Non mettete nel freezer bottiglie piene: potrebbero rompersi poiché, gelandosi, tutti i liquidi aumentano di volume.
• Riempite le bacinelle dei cubetti di ghiaccio fino a circa 3/4 della loro altezza.
• Se per lungo tempo permane la temperatura ambiente più fredda di 14°C, non si raggiungono completamente le temperature necessarie per una lunga conservazione nel reparto freezer e il periodo di conservazione risulterà pertanto ridotto.

Consigli per risparmiare

- Installatelo bene

E cioè lontano da fonti di calore, dalla luce diretta del sole, in locale ben aerato e con le distanze indicate nel paragrafo "Installazione/L'aerazione".

- Il freddo giusto

Il troppo freddo fa aumentare i consumi

- Non riempitelo troppo

Per conservare bene i cibi il freddo deve circolare liberamente all'interno del frigorifero. Riempirlo troppo significa impedire questa circolazione facendo lavorare di continuo il compressore.

- A porte chiuse

Aprite il vostro frigorifero il meno possibile perché ogni volta che lo fate va via gran parte dell'aria fredda. Per ristabilire la temperatura il motore deve lavorare a lungo consumando molta energia.

- Occhio alle guarnizioni

Mantenetele efficienti e pulite in modo che aderiscano bene alle porte; solo così non lasceranno uscire nemmeno un po' di freddo.

- Niente cibi caldi

Una pentola calda messa nel frigorifero alza immediatamente la temperatura di diversi gradi, lasciatela raffreddare a temperatura ambiente prima di introdurla nel frigorifero.

- Brina nel freezer

Controllate lo spessore della brina sulle pareti del freezer ed effettuate subito lo sbrinamento se lo strato è diventato troppo spesso (Vedi più avanti "Come tenerlo in forma").

Guida all'utilizzo del reparto freezer

Carni e pesci Carni e pesci

Tipo Confezionamento		Frollatura (giorni)	Conservazione (mesi)	Scongelamento
Arrosto e bollito di manzo	Avvolto in foglio di alluminio 2 / 3 9 /10 Non necessario
Agnello Avvolto in foglio	di alluminio 1 / 2 6 Non necessario
Arrosto di maiale Avvolto	in foglio di alluminio 1 6 Non necessario
Arrosto e bollito di vitello	Avvolto in foglio di alluminio 1 8 Non necessario
Bistecche e braciole di maiale	Ogni fetta avvolta in politene e quindi in foglio di alluminio in numero di 4"5		6 Non necessario
Fettine e cotolette di agnello o manzo	Ogni fetta avvolta in politene e quindi in foglio di alluminio in numero di 4"5		6 Non necessario
Carne magnata	In contenitori di alluminio ricoperti con politene	Freschissima	2 Lentamente in frigorifero
Cuore e fegato in sacchetti di politene 3 Non necessario
Salsicce	In fogli di politene o alluminio		2	A seconda dell'uso
Polli e tacchini	Avvolti in fogli di alluminio	1 / 3	9	Lentamente in frigorifero
Anatre e oche	In fogli di alluminio	1 / 4	6	Lentamente in frigorifero
Anatre selvatiche' fagiani e pernig	In fogli di alluminio	1 / 3 9 Lentamente in frigorifero
Conigli e lepri	In fogli di alluminio	3 / 4	6	Lentamente in frigorifero
Cervo e capriolo	In fogli di alluminio o politene	5 / 6	9	Lentamente in frigorifero
Pesci grossi	In fogli di alluminio o politene		4 / 6	Lentamente in frigorifero
Pesci piccoli in buste di politene		2 / 3 Non necessario
Crostacei	In buste di politene		3 / 6 Non necessario
Molluschi	In contenitori di alluminio o plastica ricoperti con acqua e sale		3 Lentamente in frigorifero
Pesci cotti	In fogli di alluminio o politene		12	In acqua calda
Pesci fritti	In sacchetti di politene		4 / 6	Direttamente in padella

Frutta e verdura

Tipo preparazione		Scottatura (min)	Confezionamento	Conservazione (mesi)	Scongejamento
Meje e pere	Sbucciare e tagliare a pezzetti	2'	In contenitori ricoperti di scroppo	12 Lentamente in frigorifero
Albicocche pesche ciliege e prugne	Snocciojare e pejare 1'	/2'	In contenitori ricoperti di scroppo	12 Lentamente in frigorifero
Fragoje more e mirtilli	Puljire lavare e lasciare asgugare		In contenitori ricoperti di zucchero	10 /12 Lentamente in frigorifero
Frutta cotta	Tagliare' cuocere e passare		In contenitori' aggiungere 10% di zucchero	12 Lentamente in frigorifero
Succhi di frutta	Lavare' tagliare e schiacciare		In contenitori' zucchero a piacere	10 /12 Lentamente in frigorifero
Cavolfiori	Spezzettare e scottare in acqua e succo di limone	2'	In sacchetti di politene	12	Non necessario
Cavojo e cavolini	Puljire e lavare (spezzettare)	1' /2'	In sacchetti di politene	10 /12	A temperatura ambiente
Piselli	Sbucciare e lavare	2'	In sacchetti di politene	12	Non necessario
Fagiolini	Lavare e tagliare a pezzetti	2	In sacchetti di politene	10 /12	Non necessario
Carote' peperoni e rape	Tagliare a fette' pejare' lavare	3' /4'	In sacchetti di politene	12	Non necessario
Funghi e asparagi	Lavare e tagliare	3' /4'	In sacchetti o contenitori	6	A temperatura ambiente
Spinaqi	Lavare e tagliuzzare	2'	In sacchetti di politene	12	A temperatura ambiente
Verdure varje per minestra	Lavare e tagliare a pezzetti	3'	In sacchetti in piccole porzioni	6 /7	A temperatura ambiente
Cibi vari	preparazione	Scottatura	Confezionamento	Conservazione (mesi)	Scongejamento
Pane			In sacchetti di politene	4	A temperatura ambiente o nel frigorifero
Torte			In fogli di politene 6		A temperatura ambiente e cuocere a 100/200°C
Panna			In contenitori di plastica 6		A temperatura ambiente o nel frigorifero
Burro			Nei suo incarto originale avvolto in alluminio	6	In frigorifero
Cibi cotti' minestrone			Suddiviso in contenitori di plastica o vetro	3 /6	A temperatura ambiente e in acqua calda
Uova			Congejare senza gusgo in piccoli contenitori	10	A temperatura ambiente o nel frigorifero

Come tenerlo in forma

Sbrinamento

Fare attenzione a non usare dispositivi meccanici o altri utensili per accelerare il processo di sbrinamento, oltre a quelli raccomandati dal costruttore.

Come sbrinare il reparto frigorifero.

Questo apparecchio ha lo sbrinamento automatico e l'acqua viene convogliata verso la parte posteriore da un apposito scarico (Fig. 3) dove il calore prodotto dal compressore la fa evaporare. L'unico intervento che dovete fare periodicamente consiste nel pulire il foro di scarico che si trova dietro le verduriere affinché l'acqua passi regolarmente.

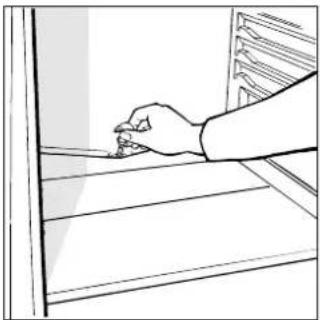

Come sbrinare il reparto freezer

• Eliminate ogni tanto la brina con l'apposito raschietto in dotazione (niente coltelli od oggetti metallici).
• Se la brina ha superato i 5 mm bisogna fare lo sbrinamento.

Procedete così: posizionare la manopola per la regolazione delle temperature A nella posizione avvolgete tutti i surgelati e i congelati in carta da giornale mettendoli o in frigorifero o in un luogo fresco. Lasciate aperta la porta in modo che la brina si sciolga del tutto, aiutandola con dei contenitori pieni di acqua tiepida.

Pulizia e manutenzioni particolari

Prima di pulire il frigorifero scollegarlo dalla rete di alimentazione elettrica (disinserendo la spina o l'interruttore generale dell'appartamento).

• I materiali con i quali è stato fabbricato il vostro apparecchio sono igienici e non trasmettono odori ma per mantenere queste qualità è necessario che i cibi vengano sempre protetti e ben chiusi, per evitare macchie difficilmente rimovibili o la creazione di cattivi odori.
• Solo acqua e bicarbonato. Per pulire sia l'interno che l'esterno usate una spugnetta con acqua tiepida e bicarbonato di sodio che, tra l'altro, è anche un buon disinfettante. Se non l'avete in casa potete impiegare del sapone neutro (quello di Marsiglia ad esempio).
• Cosa non usare. Mai abrasivi, mai candeggina, mai ammoniaca. Proibitissimi i solventi e altri prodotti simili.
• Tutto ciò che si può togliere, mettetelo a bagno in acqua calda con sapone o detersivo per i piatti. E prima di rimetterli a posto, risciacquateli e asciugateli bene.
• Quando sta fermo a lungo. Durante il periodo estivo, se decidete di fermare il frigorifero, bisogna pulire l'interno e lasciare le porte aperte, altrimenti si formeranno cattivi odori e muffe.

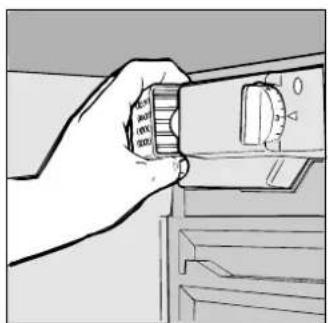

• Come sostituire la lampadina interna. Nella parte posteriore della scatola termostato è posta la lampada di illuminazione interna. In caso di sostituzione scollegare l'apparecchio dalla rete elettrica, svitare la lampada non funzionante e sostituirla con un'altra di potenza non superiore a 15 W. operando come illustrato in figura 4.

C'è qualche problema

Il frigorifero non funziona.

Avete controllato se:

• l'interruttore generale dell'appartamento è disinserito;
• la spina non è correttamente inserita nella presa di corrente;
• la presa non è efficiente; provate a collegare la spina ad un'altra presa del locale.

Il frigorifero e il freezer raffreddano poco.

Avete controllato se:

• le porte non chiudono bene o le guarnizioni sono rovinate;
• le porte rimangono aperte per lungo tempo;
• la manopola di regolazione della temperatura non è in posizione corretta;
• il frigorifero o il freezer sono stati riempiti eccessivamente.

Nel frigorifero gli alimenti si gelano troppo.

Avete controllato se:

• la manopola di regolazione della temperatura non è in posizione corretta;
• gli alimenti sono a contatto con la parte posteriore, la più fredda.

Il motore funziona in continuo.

Avete controllato se:

• le porte non sono ben chiuse o sono rimaste aperte per lungo tempo;
• la temperatura esterna è molto alta;
• la manopola di regolazione della temperatura non è in posizione corretta.

L'apparecchio emette troppo rumore.

Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo (non è un difetto).

Avete controllato se:

• Il frigorifero non è posto ben in piano:
• è stato installato tra mobili o oggetti che vibrano ed emettono rumori;

Sul fondo del frigorifero c'è dell'acqua.

Avete controllato se:

- il foro dello scarico dell'acqua di sbrinamento è otturato (vedi fig. 3).

Se, nonostante tutti i controlli, l'apparecchio non funziona e l'inconveniente da voi rilevato continua ad esserci, chiamate il Centro di Assistenza più vicino, comunicando queste informazioni: il tipo di guasto, la sigla del modello (Mod.) e i relativi numeri (S/N) scritti sulla targhetta delle caratteristiche posta in basso a sinistra, accanto alla verduriera (vedi esempi nelle figure seguenti).

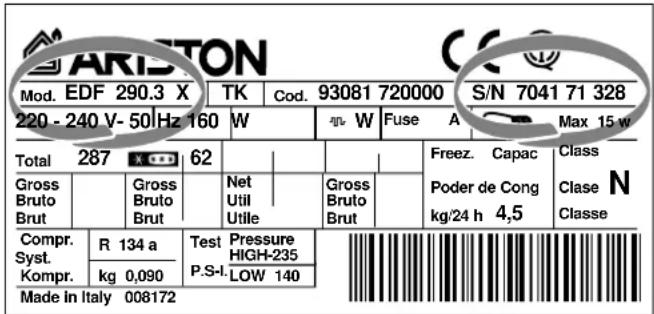

Mod. EDF 290.3 X 220 - 240 V- 50Hz 160 TK Cod. 93081 720000 S/N 7041 71 328 W W Fuse A Max 15 w Total 287 XCD 62 Gross Bruto Brut Gross Bruto Brut Net Util Utile Gross Bruto Brut Freez. Capac Poder de Cong kg/24 h 4,5 Class N Classe Compr. R 134 a Test Pressure HIGH-235 Syst. Kompr. kg 0,090 P.S-I. LOW 140 Made in Italy 008172

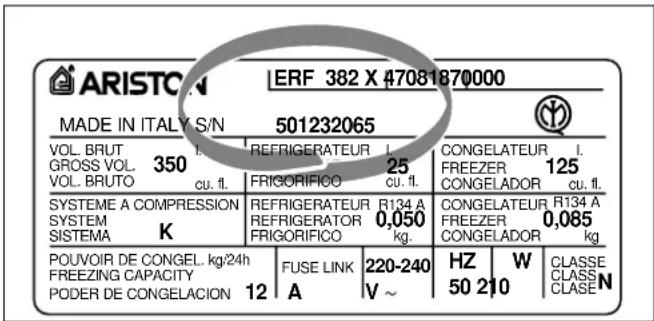

ARISTON LERF 382 X 47081870000 MADE IN ITALY S/N 501232065 VOL. BRUT GROSS VOL. VOL. BRUTO 350 cu. fl. REFRIGERATEUR FRIGORIFICO 25 cu. fl. CONGELATEUR FREEZER CONGELADOR 125 cu. fl. SYSTEME A COMPRESSION SYSTEM SISTEMA K REFRIGERATEUR REFRIGERATOR FRIGORIFICO R134 A 0,050 kg. CONGELATEUR FREEZER CONGELADOR R134 A 0,085 kg. POUVOIR DE CONGEL. kg/24h FREEZING CAPACITY PODER DE CONGELACION 12 FUSE LINK A 220-240 V ~ HZ W 50 210 CLASSE CLASS N CLASE

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.
